Table of Contents
Introduction.............................................................................................................1
Laerdal Recommends ............................................................................................1
Items Included.........................................................................................................2
Skills Taught ..............................................................................................................2
Teeth..........................................................................................................................2
Carotid Pulse...........................................................................................................2
Tracheostomy Plug & Care...................................................................................2
NG Tube Placement ...............................................................................................2
Intubation .................................................................................................................3
Chest.........................................................................................................................3
Lungs..........................................................................................................................3
Stomach Reservoir.................................................................................................3
Belly Plates ...............................................................................................................3
Injection Pads ..........................................................................................................3
Waist, Knee and Ankle Joints...............................................................................3
Arms..........................................................................................................................3
Legs............................................................................................................................4
IV Arm.......................................................................................................................4
Replacing Skin &Vein System...............................................................................4
Blood Pressure Arm...............................................................................................5
Auscultation of Heart, Breath and Bowel Sounds .........................................5
Genitalia....................................................................................................................5
Colon Reservoir.....................................................................................................6
Urinary Catheterization and Enema Simulation..............................................6
Troubleshooting......................................................................................................6
VitalSim.....................................................................................................................7
Care and Maintenance...........................................................................................7
Replacement Parts .................................................................................................7
Introduction
Nursing KellyVitalSim is a full-body, lifelike vinyl manikin designed to teach
all skills from basic patient handling to advanced nursing, including the
measurement of noninvasive blood pressure and the auscultation and
recognition of normal and abnormal heart, lung and bowel sounds.
The manufacturing quality of this simulator should provide many sessions of
training when reasonable care and maintenance are practiced.
Laerdal Recommends
IV Injections – 22 gauge needle, or smaller
TracheostomyTube – Size 6
NG Tube – Size 16 French
Endotracheal Tube – 7.5 or smaller
Laryngoscope Blade - Size #2 or #3, straight or curved blade
Urethral Catheter – 16 French
Enema Simulation – 7 mm
Caution: Latex
This product contains Natural Rubber latex which may cause
allergic reactions when in contact with humans.
En g l i s h
Nursing Kelly 1 Laerdal
En g l i s h

Items Included
(1) Full-Body Manikin
(1) Articulating Blood PressureTraining Arm (Nursing KellyVitalSim)
(1) Articulating Multi-Venous IV Training Arm
(1) Hospital Gown
(1) Male Genitalia
(1) Female Genitalia
(3) UrinaryValves
(3) AnalValves
(1) 10 foot Manikin Connector Cable (Nursing KellyVitalSim)
(1) Simulated Blood Concentrate
(1) Manikin Lubricant Spray
(1) Assembly Tool Kit
(1) Direction for Use
(1) Laerdal GlobalWarranty Booklet
Optional Accessories
Wound Assessment & Care
(1) Lacerated Hand with Forearm Surgical Incision and Painted Sutures
(1) Chest Surgical Incision Module
(1) Abdominal Packing Module
(1) Abdominal Incision Module with Painted Sutures
(1) Abdominal Incision Modules with Penrose drain Staples and Nylon
Sutures (One each)
(1) Abdominal Subcutaneous Heparin and Insulin Injection Module
(1) Thigh Packing and Irrigation Module
(1) Thigh Suture Module with Nylon Sutures
(1) Thigh Debridement Module
(1) Infected Colostomy Stoma
(1) Gluteal andVentro-Gluteal Decubitus Ulcer Modules (One each)
(1) Below Knee Amputation Stump
(1) Below Elbow Amputation Stump
(1) Diabetic Foot with Gangrenous Toes and Heel Decubitus ulcer
(1)Varicose Vein Leg with Stasis Ulcer
SkillsTaught
• Basicpatienthandling
• Denturecare
• Oralhygiene  
• OralandnasalIntubation 
• Eyeandearirrigation(simulated)
• NGTubeinsertion,caremedicationadministrationandremoval
• Lavage/Gavage
• Tracheostomycareandsuctioning
• Bloodpressureskills(WhenusedwithVitalSim)
• IVcareandmanagement
• Subcutaneousandintramuscularinjection
• Oxygendeliveryprocedures
• Ostomyirrigationandcare
• Catheterizationskills
• Enemasimulation
• Colonicirrigation
• Woundassessmentandcare
• Bandaginganddressing
• Auscultationandrecognitionofnormalandabnormalheart,breathand
bowel sounds (When used withVitalSim)
Teeth
To remove: Grasp firmly and lift.
Insert and remove bottom teeth first when performing denture care.
To reinsert both sets:
a. Begin on one side and work around, aligning ridges with corresponding
grooves in jaws. (Dusting with baby powder is helpful.) (Photo 1)
b. Press firmly into place.
Photo 1
Carotid Pulse
To generate a carotid pulse, use the hand held red bulb located on the right
axillary side of manikin. Firmly squeeze bulb while palpating for pulse at
carotid site.
Tracheostomy Plug
The Tracheostomy plug may be removed by grasping firmly, then lifting up
and out.To replace, press into hole.
Tracheostomy Care
1.Mixsolutionof1/2cupmildliquiddetergentand1/2cupwater.
2. Remove lungs and trachea.
3. Pour mixture into simulated lungs.
4. Fill lungs to a level where suction catheter will pick up mixture.
5. Reattach lungs at connector.
The consistency of the solution approximates the mucus normally
suctioned in a tracheostomy patient.
We recommend a size 6 tracheostomy tube. Opening will
accommodate other sizes, but a size 6 is usually most suitable.
Drain and air-dry lungs immediately after each use.
Be careful not to introduce fluids into speaker ports or near electronics in
manikin’s chest.
NGTube Placement
This manikin features an esophagus and stomach reservoir for practice of
NG tube insertion and skills such as Lavage and Gavage.
For best results, lubricate the tube with either manikin lubricant or
liquid detergent prior to NG or OG tube insertion.
Laerdal 2 Nursing Kelly

En g l i s h
Intubation
The following equipment is recommended:
a. Endotracheal tube, size 7.5 ID or smaller
b. Manikin Lubricant spray or liquid soap
c. 10 ml syringe
d. Laryngoscope blade, size #2 or #3 straight or curved
e. Laryngoscope handle
f. NG Tube, size 16 French
Remove trach plug prior to insertion of intubation tubes.
Intubation tubes and airway passages should be sprayed with manikin
lubricant spray or lubricated with liquid soap prior to intubation.
Chest Plate
To remove:
1.Apply pressure to center of plate.
2.Work your fingers under edge of plate while lifting.
To insert:
1. Position plate over cavity.
2.Work plate edges into groove on torso cavity.
Lungs
Lungs may be removed from bronchial tubes by unscrewing them at the
connector site. To replace, reverse procedure.
Stomach Reservoir
The stomach reservoir attaches to esophagus with a connector. Unscrew
reservoir from esophagus to fill or drain with water.
Belly Plate with Multi-Sounds
To remove:
1.Apply pressure to center of plate.
2.Work your fingers under edge of plate while lifting.
3. Disconnect bowel sound speaker connector to release plate.
Dusting with talcum powder is helpful in replacing belly plates.
To insert:
1. Position plate over cavity.
2. Reconnect bowel sound speaker.
3.Work plate edges into groove on pelvis cavity.
Belly Plate with Colostomy Stoma
To remove:
1.Apply pressure to center of plate.
2.Work fingers under edge while lifting. (Photo 2)
Photo 2
To insert:
1.Attach valve and genitalia.
2.Work plate edges into pelvis cavity.
The belly plate with colostomy also serves as the urinary reservoir.
To fill reservoir:
a. Remove colostomy stoma.
b. Fill with fluid.
c. Gently reinsert stoma.
Make sure genitalia and urinary connectors are in place prior to filling.
Injection Pads
a.To remove, squeeze pad with fingers and pull.
b.To replace, squeeze pad and insert in opening.
Dusting pads with talcum powder will assist with reinsertion.
Injection pads may be injected with water. Foam should be removed from
pads immediately following training. Squeeze out fluid and air dry.
Waist, Knee and Ankle Joints
These joints are connected with a bolt and lock nut.To remove, unscrew
lock nut and pull bolt from joint. Segments will now easily disconnect.
When assembled, talcum powder should be used in joints to assist
articulation.
Arms
Arms are attached with a 4,5” long bolt, three washers, a spring and a wing
nut.
Attachment hardware is located in envelope inside carton.
To attach:
1. Remove chest plate.
2. Locate hole in shoulder.
3. Remove deltoid injection pad from arm by squeezing skin in center of
pad while pulling.
4. Slide small washer over bolt.
5. Insert bolt through hole in arm and hole in manikin’s shoulder.
6.Add large washer, spring, another large washer and wing nut to bolt.
(Figure 1)
Nursing Kelly 3 Laerdal

Figure 1
7. Use a screwdriver to hold bolt steady while tightening wing nut.
8. Reinsert chest plate and deltoid pad.
To remove arms, reverse procedure.
Legs
Legs are attached with a 6” long bolt, a spring, a large washer, a small
washer and a wing nut.
Attachment hardware is located in envelope inside carton.
To attach:
1. Remove belly plate from manikin to locate hole in hip.
2. Remove thigh injection pad from leg by squeezing skin in center of pad
while pulling.
3. Slide spring and small washer over bolt.
4. Insert bolt through hole in thigh.
5. Insert bolt through hole in pelvis.
6. Slide large washer and wing nut over bolt.
7. Use screwdriver to hold bolt while tightening wing nut. (Figure 2)
Figure 2
To remove legs, reverse procedure.
IV Arm
MultipleVenipuncture sites:
•DorsalVeinsofHand(3)
•Antecubital
- CephalicVein
- MedianVein
- BasilicVein
A 22 gauge needle or smaller is recommended to extend the life of
the IV Arm.
When using an IV catheter, lubricate with manikin lubricant for easier
insertion.
Directions for Use:
1.Attach IV bag to IV tubing.
2.Attach IV tubing to either latex vein.
3.Allow fluid to flow through arm and out other latex vein.
4. Clamp off flow of water from open vein.
The arm is now ready to practice venipuncture.
When excessive leaking occurs at puncture sites, either a new vein
system or skin should be installed to reduce loss of fluid.
We recommend working at a sink when replacing
the skin and vein system.
Replacing Skin andVeins
Remove skin:
If replacing skin and veins, cut off skin.This can be done with a sharp knife,
scalpel or scissors. (Figure 3)
When finished, discard skin, but keep thumb insert.
Figure 3
Replacing veins: (Keeping skin)
1.Lubricate inside of skin with liquid detergent; let it flow down into the
finger area.
2.Begin at top of arm and slowly pull skin down and off of arm. Do not roll,
as that will cause skin to bind.Thumb will detach with skin; be sure to
place in new skin.
3.Remove tubing from track in mandrel. Glue may need to be scraped away
to allow removal.
4.Rinse and dry vein grooves well and swab with alcohol. Be sure to
remove any excess glue.
Figure 4
Figure 5
5.Place new veins along grooves, (Figures 4 & 5) spot gluing as needed.
(We recommend a fast-drying glue.)
6.Generously lather arm mandrel with liquid soap. Add thumb insert.
Heat arms skins before replacing on mandrel. This can be done with a
blow-dryer.
Laerdal 4 Nursing Kelly

En g l i s h
7.Slide hand into skin. (Photo 3)
Photo 3
8.Work skin over fingers, as with a glove. (Photo 4)
Photo 4
9.Work arm skin up, over mandrel. (Photos 5 & 6)
Photo 5
Photo 6
Blood Pressure Arm
1. Place Blood Pressure Cuff on arm.
2.Attach tubing on cuff to clear tube, located underneath Nursing Kelly’s
arm. (Photo 7)
Photo 7
SeeVitalSim DFU for complete Blood Pressure operating
procedures.
Do not insert needles into blood pressure arm.
Auscultation of Heart, Breath and Bowel Sounds
Connect Nursing Kelly toVitalSim Unit, via cable located on back of
manikin. (Photo 8)
Photo 8
SeeVitalSim DFU for complete Heart, Breath and Bowel Sound
Auscultation.
Genitalia
Both male and female genitalia have been provided for urinary theterization
and enema training procedures.
Tube-like valves, with a screw cap on one end, connect urethra and anus to
corresponding reservoirs.This cap must be connected to genitalia openings.
Soft vinyl end of connector is attached to urinary and anal reservoirs with
a white clamp. (Long valve connects urinary reservoir; short valve connects
anal reservoir.)
Pelvic support pin must be removed and replaced immediately when
assembling and disassembling genitalia. (Figure 6)
Figure 6
Pelvic support pin must be replaced.
Failure to replace pin will result in pelvic spread.
If this occurs, the genitalia module will no longer fit properly in
the manikin.
To disassemble:
1.Lift up on belly plate.
2.Pull upper portion of genitalia back to remove pelvic support pin.
3.Belly plate, genitalia with connectors, and colon reservoir may now be
removed simultaneously.
To assemble: (Photos 9, 10 & 11)
1.Screw both valves onto genitalia. When attaching valves, be sure
alignment of genitalia, urinary reservoir (belly plate) and colon reservoir
are as illustrated in Figure 7.
Nursing Kelly 5 Laerdal

Figure 7
2. Lift up on edge of belly plate.
3. Pull down upper portion of genital.
4. Insert into pelvic cavity.
5. Replace the pelvic support pin.
6. Press belly plate into position.
Long valve connects urinary reservoir; short valve connects anal
reservoir.
Photo 9
Slide tube to meet ridge on connector.
Photo 10
Area where clamp is placed.
Photo 11
Apply clamp and squeeze to tighten.
Colon Reservoir
Colon reservoir inserts into pelvic cavity with narrow end downward and
connector pointing outward.This connector attaches reservoir to anal
valve on genitalia. (Photo 12)
Photo 12
Reservoir should be removed from manikin, inverted, drained and
completely air-dried before storing.
Urinary Catheterization and Enema Simulation
Catheters should be well lubricated with manikin lubricant or full
strength liquid soap prior to using.
After several uses, catheter may “hang” when water has washed away
lubricant, causing friction and binding. If this occurs, generously lubricate a
catheter and insert into urethra several times.
If catheter hangs during removal, work it with an “in and out” motion.
Use warm water in reservoirs when possible to keep soap from clogging
the catheters. Make sure reservoirs are well drained of all water before
disconnecting valves.
Check List forValvesThat May Leak:
a. Do valve connections have an O-ring?
b.Does the white clamp fit firmly against base of valve?
c. Are valves attached correctly?
d.If valves are attached correctly, are they properly connected to reservoirs
and to genitalia?
A size 16 French catheter is suggested for urethral catheterization.
Size 7mm catheter is suggested for enema simulation.
Troubleshooting
What can I do if my manikin develops a pelvic spread?
Cinch pelvis with a belt and heat with a hair dryer to soften, cinching as you
heat. Insert pin, leaving belt in place until cool.
What do I do if my connectors leak?
Make sure C-clamps are squeezed tightly into place and connectors are
screwed on tightly.
What can I do if I can’t remove my catheter?
Make sure the cuff is deflated.
Laerdal 6 Nursing Kelly

En g l i s h

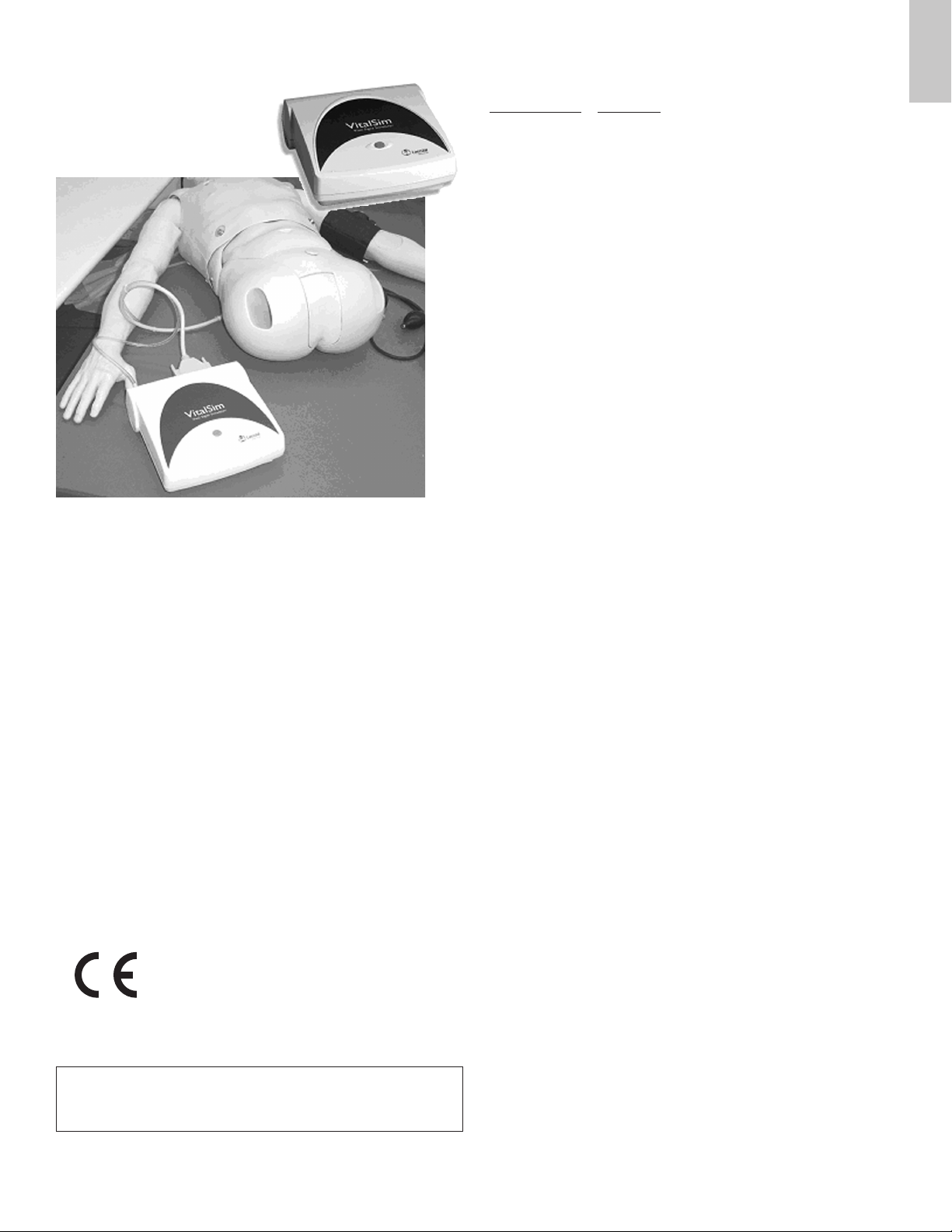

VitalSim™ Connection
SeeVital DFU for complete
connection and operating
procedures.
Care and Maintenance
1.Clean with mild soap and water; do not submerse manikin or parts in
cleaning fluids or water.Apply a light coat of talcum powder to the face
and chest skin to achieve skin-like feeling.
2.Use only on clean surface.Avoid felt tipped markers, ink pens, acetone,
iodine or other staining products and avoid placing the manikin on
newsprint or inked lines of any kind.
3.To ensure longevity, each manikin should be cleaned after each training
session and a general inspection should be conducted regularly.
4.Modules and all other parts should be drained and air-dried thoroughly
before storage and disinfected when needed.After use of injection pads
(use water only), accumulated water should be squeezed out. Do not
store wet foam pads in the skin.To prevent mildew or mold, pads can be
soaked in a mild solution of disinfectant and water or bleach and water.
Squeeze excess solution from pads, allow them to dry, then store or
reinsert in manikin.
5.Articulating parts will benefit from a light application of talcum powder
prior to training sessions.
6.Store properly between teaching sessions.
This product is in compliance with the essential
 requirementsofCouncilDirective89/336/
EEC; EMC Directive.
Replacement Parts
Product Number: Description:
312029....................... Kit,Skin/VeinAdultMulti-VenousIVArm
380200....................... Arm Assembly, Blood Pressure
380460....................... Genitalia, Blank-Adult Male
380471....................... Plug, Belly plate-Adult
380475....................... Pin, Pelvis
380600....................... Leg Assembly, Left Adult
380650....................... Leg Assembly, Right Adult
380700....................... Arm, Male Multi-Venous IV Training
380800....................... Arm Assembly, Left Plain Adult
380801....................... Hand, Left Adult Male
381401....................... Arm, Upper Right Adult Male
381402....................... Pad Assembly, Deltoid Injection Adult
381403....................... Stoma, Infected Colostomy
381404....................... Stump, Left Lower Leg
381410....................... Foot, Diabetic Right Adult
381411....................... Pad,Thigh Packing Adult
381412....................... Pad,Thigh Sutured Adult
381413....................... Leg,Varicose Lower Right Adult
381414....................... Pad, Gluteal Ulcerated Adult Male
381415....................... Pad,Ventro-Gluteal Ulcerated Adult Male
381416....................... Hand,Laceratedw/ForearmAdultMale
381417....................... Pad,Thigh Debridement Adult
200-00550.................Cuff Assembly, Blood PressureVitalSim
300-00150.................Pad Assembly,Thigh Injection Adult
300-00250.................Pad Assembly,Ventral Gluteal Injection Adult Male
300-00350.................Pad Assembly, Gluteal Injection Adult Male
300-00450.................Valve/ClampSet,AnalHospUrin/AnalCVK
300-00550.................Valve/ClampSet,UrinaryHospAdult
300-00650.................Lubricant,Manikin-4ozBottleW/Sprayer
300-00750.................Blood, Simulated-4 oz Red
300-00850.................Plug,Tracheostomy
300-00950.................DentureSet,Upper/LowerAdult
300-01050.................Wound Set, Care and Assessment Adult Male
300-01150.................HeadAssembly,VitalSimW/TrachPlugAdultMale
300-01350.................Reservoir Assembly, Stomach-Hosp Adult Male
300-01550.................Lung Bag Assembly
300-01650.................Chest plate Assembly,VitalSim Hosp Adult Male
300-01750.................Stump, Right Forearm Adult Male
300-01850.................Teeth, Upper-Adult
300-01950.................Teeth, Lower-Adult
300-02050.................BellyplateAssembly,Hospw/SpeakersAdult
300-02150.................Belly plate Assembly, Hosp 3 Hole Adult
300-02250.................Reservoir Assembly, Colon Hosp Adult
300-02350.................Forearm, Right Adult Male
300-02450.................Pad, Forearm Right Non-Injection Adult Male
300-02550.................Hand, Right Adult Male
300-02650.................Arm, Upper Left Adult Male
300-02750.................Forearm, Left Adult Male
300-02850.................Pad, Forearm Left Non-Injection Adult Male
300-02950.................Thigh, Right Adult
300-03050.................Leg, Lower Right Adult
300-03150.................Foot, Right Adult
300-03250.................Thigh, Left Adult
300-03350.................Leg, Lower Left Adult
300-03450.................Foot, Left Adult
300-03550.................Belly plate, Packing Adult
300-03650.................Belly plate Sutured Adult
300-03750.................Chest plate Sutured Adult
300-03850.................Genitalia Assembly,Adult Male
300-03950.................Genitalia Assembly,Adult Female
300-04050.................Pad Assembly, Right Forearm IV
300-04150.................Pad Assembly, Left Forearm IV
300-04250.................HardwareSet,AdultManikin-Legs/ArmstoBody
300-04350.................HardwareSet,AdultManikin-Pelvis/Torso
300-04450.................Plug,Arm Adult
300-04550.................BellyplateAssembly,Suture/DrainHospAdult
300-04650.................BellyplateAssembly,Staple/DrainHospAdult
300-04750.................Belly plate,Abdominal Injection Hosp Adult
300-04850................. Gown, Hospital-Back Tie
300-04950.................Stoma,SoftStylew/ThruHole
300-05150.................Arm Assembly, Right Plain Adult
Nursing Kelly 7 Laerdal
Replacement Parts:
Product Number: Description:
380471 Plug, Belly plate-Adult
380475 Pin, Pelvis
380600 Leg Assembly, Left Adult
380650 Leg Assembly, Right Adult
381402 Pad Assembly, Deltoid Injection Adult
381403 Stoma, Infected Colostomy
381404 Stump, Left Lower Leg
381410 Foot, Diabetic Right Adult
381411 Pad,Thigh Packing Adult
381412 Pad,Thigh Sutured Adult
381413 Leg,Varicose Lower Right Adult
381417 Pad,Thigh Debridement Adult
300-00150 Pad Assembly,Thigh Injection Adult
300-00450 Valve/Clamp Set, Anal Adult Hosp Urin/Anal CVK
300-00550 Valve/Clamp Set, Urinary Hosp Adult
300-00650 Lubricant, Manikin-4 oz Bottle W/Sprayer
300-00750 Blood, Simulated-4 oz Red
300-00850 Plug,Tracheostomy
300-00950 Denture Set, Upper/Lower Adult
300-01850 Teeth, Upper-Adult
300-01950 Teeth, Lower-Adult
300-02050 Belly plate Assembly, Hosp w/Speakers Adult
300-02150 Belly plate Assembly, Hosp 3 Hole Adult
300-02250 Reservoir Assembly, Colon Hosp Adult
300-02950 Thigh, Right Adult
300-03050 Leg, Lower Right Adult
300-03150 Foot, Right Adult
300-03250 Thigh, Left Adult
300-03350 Leg, Lower Left Adult
300-03450 Foot, Left Adult
300-03550 Belly plate, Packing Adult
300-03650 Belly plate Sutured Adult
300-03850 Genitalia Assembly, Adult Male
300-03950 Genitalia Assembly, Adult Female
300-04250 Hardware Set, Adult Manikin-Legs/Arms to Body
300-04350 Hardware Set, Adult Manikin-Pelvis/Torso
300-04550 Belly plate Assembly, Suture/Drain Hosp Adult
300-04650 Belly plate Assembly, Staple/Drain Hosp Adult
300-04750 Belly plate, Abdominal Injection Hosp Adult
300-04850 Gown, Hospital-Back Tie
300-04950 Stoma, Soft Style w/Thru Hole
325-00150 Pad Assembly,Ventral Gluteal Injection Adult Female
325-00250 Pad Assembly, Gluteal Injection Adult Female
325-00350 Kit, Skin/Vein Adult Female Multi-Venous IV Arm
325-00450 Module, Fundus Skills and Assessment-Nursing Anne
325-00550 Wound Set, Care and Assessment Adult Female
325-00650 Module, Mastectomy-Nursing Anne
325-00750 Module, Breast Exam-Nursing Anne
325-00850 Head Assembly, Female-Advanced Intubation Head
325-00950 Lung Assembly, Small-Adult Intubation Head
325-01150 Genitalia, Blank-Adult Female
325-01250 Arm Assembly, Blood Pressure
325-01350 Arm Assembly, Right Plain Adult Female
325-01450 Arm Assembly, Left Plain Adult Female
325-01550 Arm, Upper Left Plain Female
325-01650 Forearm, Left Plain w/Hand Female
325-01750 Arm, Upper Right Plain Female
325-01850 Forearm, Right Plain w/Hand Female
325-01050 Chest plate Assembly, Hospital Adult Female VitalSim
325-02050 Skin Assembly, Chest-Hospital Adult Female
325-02150 Insert, Breast Foam-Left
325-02250 Insert, Breast Foam-Right
325-02350 Pad, Dorsal Gluteal Ulcer Adult Female
325-02450 Pad,Ventral Gluteal Ulcer Adult Female
325-02550 Torso Assembly, Hospital Adult Female VitalSim
325-02650 Pelvis, Hospital w/o Bridge Adult Female
325-02750 Reservoir Assembly, Stomach Hospital Adult Female
375-51001 Arm, Female Multi-Venous IV Training
200-02050 Cuff Assembly, Blood Pressure,VitalSim
This product is in compliance with the
essential requirements of Council Directive
89 / 336 / EEC; EMC Directive.
Please contact Laerdal Customer Service
for more information on Replacement Parts in other skin tones.

Laerdal 8 Nursing Kelly

Indice
Introducción ............................................................................................................1
Laerdal recomienda................................................................................................1
Artículos incluidos..................................................................................................1
Habilidades que enseña.........................................................................................2
Dientes......................................................................................................................2
Pulso carotídeo........................................................................................................2
Tapón y cuidados de traqueostomía...................................................................2
Colocación de sonda NG .....................................................................................2
Intubación .................................................................................................................2
Tórax .........................................................................................................................2
Pulmones...................................................................................................................2
Reservorio del estómago......................................................................................3
Placas de la tripa......................................................................................................3
Almohadillas de inyección.....................................................................................3
Articulaciones de la cintura, la rodilla y el tobillo............................................3
Brazos........................................................................................................................3
Piernas .......................................................................................................................3
Brazo IV.....................................................................................................................4
Cambiar la piel y el sistema venoso....................................................................4
Brazo de presión arterial ......................................................................................5
Auscultación de ruidos cardíacos, respiratorios e intestinales.....................5
Genitales ...................................................................................................................5
Reservorio colónico...............................................................................................6
Cateterización urinaria y simulación de enema...............................................6
Resolución de problemas......................................................................................6
VitalSim......................................................................................................................6
Cuidados y mantenimiento...................................................................................7
Piezas de repuesto..................................................................................................7
Introducción
Nursing KellyVitalSimTM es un maniquí de cuerpo entero de vinilo, con
características vitales, diseñado para enseñar todas las habilidades desde
el manejo básico del paciente hasta habilidades de enfermería avanzadas,
como la medición no invasiva de la presión arterial y la auscultación y
reconocimiento de ruidos cardíacos, pulmonares e intestinales normales y
anormales.
La calidad de fabricación de este simulador debe proporcionar muchas
sesiones de formación si se siguen cuidados y mantenimiento razonables.
Laerdal Recomienda
Inyecciones IV - aguja de calibre 22 o menor
Tubo de traqueostomía - tamaño 6
Sonda NG - Tamaño 16 French
Tubo endotraqueal - 7,5 o menor
Hoja de laringoscopio - Tamaño n.° 2 o n.° 3, hoja recta o curva
Catéter uretral - 16 French
Simulación de enema - 7 mm
Precaución - Látex
Artículos incluidos
(1) Maniquí de cuerpo entero
(1) Brazo articulado de formación en presión arterial (Nursing Kelly
VitalSim)
(1) Brazo de formación articulado IV multivenoso
(1) Bata de hospital
(1) Genitales masculinos
(1) Genitales femeninos
(3)Válvulas urinarias
(3)Válvulas anales
(1) Cable conector del maniquí de 10 pies (3 metros) de longitud (Nursing
KellyVitalSim)
(1) Simulador de concentrado de sangre
(1) Aerosol con lubricante de maniquí
(1) Equipo de herramientas de montaje
(1) Instrucciones de uso
(1) Folleto de garantía global de Laerdal
Accesorios Opcionales
Evaluación y cuidados de la herida
(1) Mano lacerada con incisión quirúrgica en el antebrazo y suturas pintadas
(1) Módulo de incisión quirúrgica torácica
(1) Módulo de taponamiento abdominal
(1) Módulo de incisión abdominal con suturas pintadas
(1) Módulos de incisión abdominal con grapas de drenaje Penrose y suturas
de nylon (una de cada)
(1) Módulo de inyección de heparina e insulina abdominales subcutáneas
(1) Módulo de taponamiento e irrigación del muslo
(1) Módulo de sutura de muslo con suturas de nylon
(1) Módulo de desbridamiento de muslo
(1) Estoma de colostomía infectado
(1) Módulos de úlceras de decúbito glúteas y ventro-glúteos (Uno de cada)
(1) Muñón de amputación por debajo de la rodilla
(1) Muñón de amputación por debajo del codo
(1) Pie diabético con dedos gangrenados y úlcera de decúbito en el talón
(1) Pierna con vena varicosa con úlcera por éstasis
Nursing Kelly 1 Laerdal
Es p a ñ o l
Es p a ñ o l

Habilidades que enseña
• Manejobásicodelpaciente
• Cuidadosdeladentadurapostiza
• Higieneoral  
• Intubaciónoralynasal 
• Irrigacióndeojosyoídos(simulada)
• InsercióndesondaNG,administraciónyretiradademedicaciónde
cuidados
• Lavado/alimentación
• Cuidadosyaspiracióndetraqueostomía
• Habilidadesdepresiónarterial(CuandoseusaconVitalSimTM)
• CuidadosyasistenciaIV
• Inyecciónsubcutáneaeintramuscular
• Procedimientosdeadministracióndeoxígeno
• Irrigaciónycuidadosdelaostomía
• Habilidadesdecateterización
• Simulacióndeenema
• Irrigacióncolónica
• Evaluaciónycuidadosdelaherida
• Vendasyvendajes
• Auscultaciónyreconocimientodelosruidoscardíacos,respiratoriose
intestinales normales y anormales (cuando se usa conVitalSimTM)
Dientes
Para retirarlos: Agarrar firmemente y levantar.
SInsertar y retirar en primer lugar los dientes inferiores al realizar
cuidados de la dentadura postiza.
Para reinsertar los dos conjuntos:
a. Comenzar por un lado y hacerlo avanzar por los lados, alineando los
salientes con las cavidades correspondientes en las mandíbulas. (Es útil
espolvorear con polvos de talco.) (Foto 1)
b. Colocar en su sitio presionando fuertemente.
Foto 1
Pulso carotídeo
Para generar un pulso carotídeo, usar la perilla roja de mano situada en el
lado axilar derecho del maniquí.Apretar firmemente la perilla mientras se
palpa el pulso en la carótida.
Tapón de traqueostomía
El tapón de traqueostomía puede retirarse agarrando con firmeza y luego
levantándolo. Para recolocarlo, presiónelo contra el agujero.
Cuidados de la traqueostomía
1.Mezclarunasoluciónde1/2tazadedetergentelíquidosuavey1/2taza
de agua.
2.Retire los pulmones y la tráquea.
3.Eche la mezcla en los pulmones simulados.
4.Llene los pulmones hasta un nivel en que el catéter de aspiración cogerá
la mezcla.
5.Vuelva a fijas los pulmones al conector. La consistencia de la solución
se aproxima al moco aspirado normalmente en un paciente con
traqueostomía.
Recomendamos un tubo de traqueostomía de tamaño 6.
La apertura permitiría el paso de otros tamaños, pero un tamaño
6 suele ser más idóneo.
Drene y seque al aire los pulmones inmediatamente
después de cada uso.
Tenga cuidado de no introducir líquidos en los puertos de los altavoces o
cerca de los circuitos electrónicos en el tórax del maniquí.
Colocación de sonda NG
Este maniquí tiene un esófago y un reservorio gástrico para practicar la
inserción de la sonda NG y habilidades como lavado y alimentación.
Para obtener los mejores resultados, lubrique el tubo con lubricante de
maniquí o detergente líquido antes de la inserción de la sonda NG u OG.
Intubación
Se recomienda el siguiente equipamiento:
a.Tubo endotraqueal, de tamaño 7,5 ID o menor
b.Aerosol del lubricante del maniquí o jabón líquido
c. Jeringa de 10 ml
d. Hoja de laringoscopio, de tamaño n.° 2 o n.° 3 recta o curva
e. Mango del laringoscopio
f. Sonda NG, tamaño 16 French
Retire el tapón de traqueostomía antes de insertar los tubos de intubación.
Los tubos de intubación y las vías aéreas deben rociarse con aerosol de
lubricante de maniquí o lubricarse con jabón líquido antes de la intubación.
Placa torácica
Para retirarla:
1.Aplique presión al centro de la placa.
2.Haga avanzar sus dedos por debajo del borde de la placa mientras la
levanta.
Para insertarla:
1.Coloque la placa sobre la cavidad.
2.Haga avanzar los bordes de la placa hacia la ranura en la cavidad del
torso.
Pulmones
Pueden retirarse los pulmones de los tubos bronquiales desatornillándolos
en el lugar del conector. Para recolocarlos, invierta el procedimiento.
Laerdal 2 Nursing Kelly

Reservorio del estómago
El reservorio del estómago se fija al esófago con un conector. Desatornille
el reservorio del esófago para llenar o drenar con agua.
Placa de la tripa con múltiples sonidos
Para retirarla:
1.Aplique presión al centro de la placa.
2.Haga avanzar sus dedos por debajo del borde de placa ientras la levanta.
3.Desconecte el conector del altavoz de los ruidos intestinales para soltar
la placa.
Es útil espolvorear con polvo de talco al cambiar las placas de la tripa.
Para insertarla:
1.Coloque la placa sobre la cavidad.
2.Reconecte el altavoz de los ruidos intestinales.
3.Haga avanzar los bordes de la placa hacia la ranura en la cavidad pélvica.
Placa de la tripa con estoma de colostomía
Para retirarla:
1.Aplique presión al centro de la placa.
2.Haga avanzar los dedos por debajo del borde mientras la levanta.
(Foto 2)
Foto 2
Para insertarla:
1.Fijar la válvula y los genitales.
2.Haga avanzar los bordes de la placa hacia la cavidad pélvica.
La placa de la tripa con colostomía también sirve como reservorio urinario.
Para rellenar el reservorio:
a. Retirar el estoma de colostomía.
b. Rellenar con líquido.
c. Reinsertar suavemente el estoma.
Compruebe que los genitales y los conectores urinarios están en su sitio
antes de llenar.
Almohadillas de inyección
a. Para retirarlas, estrujar la almohadilla con los dedos y tirar.
b.Para volverlas a colocar, estrujar la almohadilla e insertar en la apertura.
Espolvorear las almohadillas con talco ayudará en la reinserción.
Puede inyectarse agua en las almohadillas de inyección. La espuma debe
retirarse de las almohadillas inmediatamente después de la formación.
Estrujar para que salga el líquido y secar al aire.
Articulaciones de la cintura, la rodilla y el tobillo
Estas articulaciones están conectadas con un tornillo y una contratuerca.
Para retirarla, desatornille la contratuerca y retire el tornillo de la
articulación.Ahora se desconectarán fácilmente los segmentos.
Cuando se ensamble, debe usarse polvo de talco en las articulaciones
para ayudar en la conexión.
Brazos
Los brazos se fijan con un tornillo de 4 pulgadas y media, tres
arandelas, un muelle y una tuerca mariposa.
El material para la fijación se cuentra en un sobre dentro de la caja.
Para fijar:
1.Retire la placa torácica.
2. Encuentre el agujero en el hombro.
3. Retire la almohadilla de inyección del deltoides del brazo estrujando la
piel en el centro de la almohadilla mientras tira de ella.
4.Deslice una arandela pequeña sobre el tornillo.
5. Inserte el tornillo a través del agujero en el brazo y el agujero del
hombro del maniquí.
6.Añada una arandela grande, un muelle, otra arandela grande y la tuerca
mariposa al tornillo. (Figura1)
Fig. 1
7. Use un destornillador para mantener fijo el tornillo mientras aprieta la
tuerca mariposa.
8. Reinserte la placa torácica y la almohadilla deltoidea.
Para retirar los brazos, invierta el procedimiento.
Piernas
Las piernas se fijan con un tornillo de 6 pulgadas de largo, un muelle, una
arandela grande, una arandela pequeña y una tuerca mariposa.
El material para la fijación se encuentra en un sobre dentro de la caja.
Nursing Kelly 3 Laerdal
Es p a ñ o l

Para fijar:
1.Retire la placa de la tripa del maniquí para localizar el agujero en la
cadera.
2.Retire la almohadilla de inyección del muslo estrujando la piel del centro
de la almohadilla mientras tira.
3.Deslice el muelle y la arandela pequeña por el tornillo.
4.Inserte el tornillo por el agujero del muslo.
5.Inserte el tornillo por el agujero de la pelvis.
6.Deslice la arandela grande y la tuerca mariposa sobre el tornillo.
7.Use un destornillador para mantener fijo el tornillo mientras aprieta la
tuerca mariposa. (Figura 2)
Fig. 2
Para retirar las piernas, invierta el procedimiento.
Brazo IV
Múltiples lugares de venopunción:
•Venasdorsalesdelamano(3)
•Antecubital
-Vena cefálica
-Vena mediana
-Vena basílica
Se recomienda una aguja de calibre 22 o menor para ampliar la vida
del brazo IV.
Cuando utilice un catéter IV, lubríquelo con lubricante de maniquí para
que la inserción sea más sencilla.
Instrucciones de uso:
1. Fije la bolsa IV a los tubos IV.
2. Fije los tubos de IV a cualquiera de las venas de látex.
3.Permita que el líquido fluya por el brazo y salga por otra vena de látex.
4.Pince el flujo de agua de la vena abierta.
El brazo ya está preparado para practicar la venopunción.
Cuando se producen fugas excesivas en lugares de punción, debe
instalarse un nuevo sistema de venas o una nueva piel para reducir la
pérdida de líquido.
Recomendamos trabajar en un sumidero al cambiar la piel y el sistema
de venas.
Cambiar la piel y las venas
Retire la piel:
Si se cambian tanto la piel como las venas, hay que cortar la piel. Puede
hacerlo con un cuchillo afilado, un bisturí o unas tijeras. (Figura 3) Cuando
haya terminado, deseche la piel, pero mantenga la inserción del dedo
gordo.
Fig. 3
Cambio de las venas: (Manteniendo la piel)
1.Lubrique la parte interna de la piel con detergente líquido; deje que fluya
hacia el área de los dedos.
2.Comience por la parte superior del brazo y tire lentamente de la piel
hacia abajo y fuera del brazo. No la enrolle, porque eso hará que la piel
se trabe. El dedo gordo se desprenderá con la piel; asegúrese de colocar
una nueva piel.
3.Retire los tubos de sus vías en la pieza acanalada. Puede ser necesario
raspar pegamento para permitir la retirada.
4.Aclare y seque bien los canales de las venas y pase una torunda con
alcohol.Asegúrese de retirar cualquier exceso de pegamento.
Fig. 4
Fig. 5
5.Coloque las nuevas venas a lo largo de los canales, (Figuras 4 y 5) eche
pegamento si es necesario. (Recomendamos un pegamento rápido.)
6.Enjabone generosamente la pieza acanalada del brazo con jabón líquido.
Añada la inserción del dedo gordo.
Calentar la piel del brazo antes de recolocar sobre la pieza acanalada.
Esto puede hacerse con un secador de pelo.
7.Deslice la mano hacia dentro de la piel. (Foto 3)
Foto 3
8.Haga avanzar la piel por encima de los dedos, como con un guante.
(Foto 4)
Foto 4
Laerdal 4 Nursing Kelly

9.Haga avanzar la piel del brazo hacia arriba, por encima de la pieza
acanalada. (Fotos 5 y 6)
Foto 5
Foto 6
Brazo de presión arterial
1.Coloque el manguito de presión arterial sobre el brazo.
2.Fije los tubos del manguito al tubo transparente, situado por debajo del
brazo del Nursing Kelly. (Foto 7)
Foto 7
Véanse las IDU deVitalSim para información completa sobre los
procedimientos de actuación sobre la presión arterial.
No inserte agujas en el brazo de presión arterial.
Auscultación de ruidos cardíacos, respiratorios e
intestinales
Conecte el Nursing Kelly a la UnidadVitalSim, mediante el cable situado en
la espalda del maniquí. (Foto 8)
Foto 8
Véanse las IDU deVitalSim para información completa sobre
auscultación cardíaca, respiratoria e intestinal.
Genitales
Se han incluido genitales tanto masculinos como femeninos para
procedimientos de formación en cateterización urinaria y enemas.
Hay válvulas en forma de tubos, con un tapón de rosca en un extremo,
que conectan la uretra y el ano a los reservorios correspondientes. Este
tapón debe conectarse a las aperturas de los genitales. El extremo de vinilo
blando del conector está fijado a los reservorios urinario y anal con una
pinza blanca. (La válvula larga conecta el reservorio urinario; la válvula corta
conecta el reservorio anal.)
Debe retirarse el pasador de soporte pélvico y se debe recolocar
inmediatamente cuando se montan y desmontan los genitales. (Figura 6)
Fig. 6
BEl pasador de soporte pélvico debe recolocarse.
Si no se recoloca el pasador, se producirá separación pélvica.
Si esto se produce, el módulo de los genitales no se ajustará la
adecuadamente en el maniquí.
Para desmontar:
1.Levante la placa de la tripa.
2.Tire de la porción superior de los genitales hacia atrás para retirar el
pasador de soporte pélvico.
3.Ahora pueden retirarse la placa de la tripa, los genitales con los
conectores y el reservorio colónico simultáneamente.
Para montar: (Fotos 9, 10 y 11)
1.Atornille las dos válvulas a los genitales. Cuando fije las válvulas,
asegúrese de que el alineamiento de los genitales, el reservorio urinario
(placa de la tripa) y el reservorio colónico son como se ilustra en la
Figura 7.
Fig. 7
2.Levante el borde de la placa de la tripa.
3.Tire hacia abajo de la porción superior de los genitales.
4.Insértela en la cavidad pélvica.
5.Recoloque el pasador de soporte pélvico.
6.Coloque la placa de la tripa presionando en su posición.
La válvula larga conecta el reservorio urinario; la válvula corta
conecta el reservorio anal.
Nursing Kelly 5 Laerdal
Es p a ñ o l

Foto 9
Deslice el tubo hasta que se junte con el saliente del conector.
Foto 10
Área en la que se coloca la pinza.
Foto 11
Aplique la pinza y apriete para ajustar.
Reservorio del colon
El reservorio del colon se inserta en la cavidad pélvica con el extremo
estrecho hacia abajo y el conector señalando hacia fuera. Este conector fija
el reservorio a la válvula anal en los genitales. (Foto 12)
Foto 12
El reservorio debe retirarse del maniquí, debe invertirse, drenarse y secarse
completamente al aire antes de guardarse.
Cateterización urinaria y simulación de enema
Los catéteres deben lubricarse bien con lubricante de maniquí o con
jabón líquido sin diluir antes de usarse.
Después de varios usos, el catéter puede “colgarse” cuando el agua ha
lavado el lubricante, produciendo fricción y haciendo que se trabe. Si esto
se produce, lubrique generosamente un catéter e insértelo por la uretra
varias veces.
Si el catéter se cuelga durante la retirada, manipúlelo en un movimiento “de
entrada y salida”. Use agua templada en los reservorios siempre que sea
posible para impedir que el jabón tapone los catéteres.Asegúrese de que se
drenan los reservorios de toda el agua que contienen antes de desconectar
las válvulas.
Lista de comprobación para las válvulas que pueden tener fugas:
a. ¿Tienen las conexiones de las válvulas una junta tórica?
b. ¿Se ajusta la pinza blanca con firmeza frente a la base de la válvula?
c. ¿Están las válvulas fijadas correctamente?
d. Si las válvulas están correctamente fijadas, ¿están conectadas
adecuadamente a los reservorios y a los genitales?
Se recomienda un catéter de tamaño 16 French para la cataterización
urinaria.
Para la simulación de enema se recomienda un catéter de 7 mm.
Resolución de problemas
¿Qué puedo hacer si mi maniquí desarrolla una separación
pélvica?
Ciña la pelvis con un cinturón y caliente con un secador de pelo para
ablandarla, ciñendo al tiempo que calienta. Inserte el pasador, dejando el
cinturón puesto hasta que se enfríe.
¿Qué hago si mis conectores tienen fugas?
Compruebe que las pinzas C están fuertemente apretadas en su sitio y que
los conectores están bien atornillados.
¿Qué puedo hacer si no puedo retirar mi catéter?
Compruebe que el manguito está deshinchado.
ConexiónVitalSim™
Véanse las IDU deVital para
información completa sobre conexión
y procedimientosde funcionamiento.
Laerdal 6 Nursing Kelly

Cuidados y mantenimiento
1.Limpie con jabón suave y agua; no sumerja el maniquí ni sus partes en
líquidos de limpiar o en agua.Aplique una leve capa de polvo de talco a la
piel de la cara y el tórax para conseguir un tacto parecido al de la piel.
2.Úselo sólo sobre una superficie limpia. Evite los rotuladores, las plumas, la
acetona, el yodo u otros productos de tinción y evite colocar el maniquí
sobre papel de prensa o líneas con tinta de cualquier tipo.
3. Para asegurar una vida larga, debe limpiarse cada maniquí después de
cada sesión de entrenamiento y debe realizarse periódicamente una
inspección general.
4. Los módulos y todas las demás partes deben drenarse y secarse al aire
minuciosamente antes de guardarse y se deben desinfectar cuando
sea necesario. Después del uso de almohadillas de inyección (usar sólo
agua), debe escurrirse el agua acumulada. No almacene almohadillas de
espuma húmedas en la piel. Para impedir el moho, las almohadillas pueden
empaparse en una solución suave de desinfectante y agua o lejía y agua.
Escurra el exceso de solución de las almohadillas, deje que se sequen,
luego guárdelas o reinsértelas en el maniquí.
5.Las partes articuladas se beneficiarán de una leve aplicación de polvo de
talco antes de las sesiones de entrenamiento.
6.Guarde todo adecuadamente entre las distintas sesiones de aprendizaje.
Piezas de repuesto
Número de producto: Descripción:
312029............................... Equipo,brazoIVmultivenosoadultopiel/vena
380200............................... Conjunto del brazo, Presión arterial
380460............................... Genitales, huecos-Varón adulto
380471............................... Conexión, Placa de la tripa - adulto
380475............................... Pasador de la pelvis
380600............................... Conjunto de la pierna izquierda de adulto
380650............................... Conjunto de la pierna derecha de adulto
380700............................... Brazo de varón adulto, para entrenamiento IV
multivenoso
380800............................... Conjunto del brazo izquierdo adulto normal
380801............................... Mano izquierda de varón adulto
381401............................... Brazo derecho de varón adulto
381402............................... Conjunto de almohadilla, inyección de deltoides,
adultos
381403............................... Estoma, colostomía infectada
381404............................... Muñón pierna izquierda
381410............................... Pie diabético derecho de adulto
381411............................... Almohadilla de taponamiento del muslo
381412............................... Almohadilla muslo suturado adulto
381413............................... Pierna varicosa inferior derecha de adulto
381414............................... Almohadilla glútea ulcerada de adulto varón
381415............................... Almohadilla ventro-glútea ulcerada de adulto varón
381416............................... Mano lacerada con antebrazo de adulto varón
381417............................... Almohadilla de desbridamiento de muslo de adulto
200-00550......................... Conjunto del manguito de presión arterial VitalSim
300-00150......................... Conjunto de almohadilla de inyección en el muslo
de adulto
300-00250......................... Conjunto de almohadilla de inyección glútea
ventral de adulto varón
300-00350......................... Conjunto de almohadilla de inyección glútea en
varón adulto
300-00450......................... Equipoválvula/pinzaanalhospurin/analCVK
300-00550......................... Equipoválvula/pinza,Hospurinaria,adulto
300-00650......................... Lubricante del maniquí, frasco de 118 ml (4 onzas)
con pulverizador
300-00750......................... Sangre simulada roja de 118 ml (4 onzas)
300-00850......................... Tapón de traqueostomía
300-00950......................... Equipodedentadurapostiza,superior/inferior,de
adulto
300-01050......................... Equipo de heridas, Cuidados y evaluación, varón
adulto
300-01150......................... Conjunto de la cabeza,VitalSim con tapón de
traqueostomía, de varón adulto
300-01350......................... Conjunto de reservorio del estómago, varón
adulto hosp
300-01550......................... Conjunto de bolsas pulmonares
300-01650......................... Conjunto de placa torácica,VitalSim varón adulto
hosp
300-01750......................... Muñón de antebrazo derecho de adulto varón
300-01850......................... Dientes superiores de adulto
300-01950......................... Dientes inferiores de adulto
300-02050......................... Conjunto de la placa de la tripa hosp con altavoces,
de adulto
300-02150......................... Conjunto de la placa de la tripa, hosp de adulto
con 3 agujeros
300-02250......................... Conjunto del reservorio de colon hosp adulto
300-02350......................... Antebrazo derecho de varón adulto
300-02450......................... Almohadilla del antebrazo derecho, no inyectable,
de varón adulto
300-02550......................... Mano derecha de varón adulto
300-02650......................... Brazo izquierdo de varón adulto
300-02750......................... Antebrazo izquierdo de varón adulto
300-02850......................... Almohadilla del antebrazo izquierdo de varón
adulto, no inyectable
300-02950......................... Muslo derecho de adulto
300-03050......................... Pierna derecha de adulto
300-03150......................... Pie derecho de adulto
300-03250......................... Muslo izquierdo de adulto
300-03350......................... Pierna izquierda de adulto
300-03450......................... Pie izquierdo de adulto
300-03550......................... Taponamiento de la placa de la tripa en adulto
300-03650......................... Placa de la tripa suturada, en adulto
300-03750......................... Placa torácica suturada de adulto
300-03850......................... Conjunto de genitales, varón adulto
300-03950......................... Conjunto de genitales, mujer adulta
300-04050......................... Conjunto de almohadilla del antebrazo derecho IV
300-04150......................... Conjunto de almohadilla del antebrazo izquierdo IV
300-04250......................... Equipodeinstrumentaldelaspiernas/brazosdel
maniquí adulto al cuerpo
300-04350......................... Equipo de instrumental para unir pelvis y torso del
maniquí adulto
300-04450......................... Tapón de brazo de adulto
300-04550......................... Conjuntodelaplacadelatripa,sutura/drenaje
hosp adulto
300-04650......................... Conjuntodelaplacadelatripa,grapas/drenaje
hosp adulto
300-04750......................... Placa de la tripa, inyección abdominal, hosp adulto
300-04850......................... Pijama de hospital con atadura posterior
300-04950......................... Estoma, de estilo blando, con agujero a través
300-05150......................... Conjunto del brazo derecho normal adulto
Por el presente documento, Laerdal Medical declara que, al
llevar la marca CE, el producto cumple los requisitos
fundamentales y otras disposiciones relevantes de la Directiva
 1999/5/CE.
Nursing Kelly 7 Laerdal
Es p a ñ o l
Si desea más información sobre las piezas de repuesto en otros
colores de piel, póngase en contacto con los representantes
de Servicio al Cliente.

Laerdal 8 Nursing Kelly

Indice
Introduzione ............................................................................................................1
Laerdal consiglia......................................................................................................1
Articoli inclusi .........................................................................................................1
Tecniche oggetto del training...............................................................................2
Dentatura.................................................................................................................2
Pulsazione carotidea .............................................................................................2
Cura e tampone per tracheostomia ..................................................................2
Collocazione sonda NG ......................................................................................2
Intubazione...............................................................................................................2
Torace .......................................................................................................................2
Polmoni.....................................................................................................................2
Serbatoio gastrico ..................................................................................................3
Placche addominali.................................................................................................3
Cuscini per iniezione .............................................................................................3
Articolazioni di caviglie, ginocchia e cintura .....................................................3
Braccia .....................................................................................................................3
Gambe .....................................................................................................................3
Braccio di addestramento per infusione endovenosa....................................4
Sostituzione della pelle e del sistema venoso..................................................4
Braccio per misurare la pressione sanguigna ...................................................5
Auscultazione di rumori intestinali, respiratori e cardiaci ...........................5
Genitali......................................................................................................................5
Serbatoio del colon................................................................................................6
Cateterizzazione urinaria e simulazione di enteroclisma..............................6
Individuazione ed eliminazione guasti................................................................6
VitalSim.....................................................................................................................6
Cura e manutenzione ...........................................................................................7
Pezzi di ricambio.....................................................................................................7
Introduzione
Nursing KellyVitalSimTM è un manichino a corpo intero in vinile progettato
per insegnare tutte le tecniche, dal trattamento di base del paziente ad
un’assistenza avanzata, compresa la misurazione della pressione sanguigna
non invasiva e l’auscultazione e il riconoscimento di rumori intestinali,
respiratori e cardiaci normali e anomali.
La qualità di produzione di questo simulatore è tale da consentire
numerose sessioni di training, se si rispettano procedure di cura e
manutenzione adeguate.
Laerdal consiglia
Iniezioni IV – ago da 22 o inferiore
Cannula per tracheostomia – misura 6
Sonda NG – misura 16 French
Tubo endotracheale – 7,5 o inferiore
Lama per laringoscopio - misura #2 o #3, lama diritta o curva
Catetere uretrale – 16 French
Simulazione di enteroclisma – 7 mm
Precauzione - Lattice
Articoli inclusi
(1) Manichino a corpo intero
(1) Braccio d’addestramento per pressione sanguigna snodato (Nursing
KellyVitalSim)
(1) Braccio d’addestramento per infusione IV multi-venosa snodato
(1) Set di moduli di cura e valutazione della ferita
(1) Camice ospedaliero
(1) Genitali maschili
(1) Genitali femminili
(3)Valvole urinarie
(3)Valvole anali
(1) Cavo connettore manichino da 3 m (10 piedi) (Nursing KellyVitalSim)
(1) Sangue simulato concentrato
(1) Spray lubrificante per manichini
(1) Kit di attrezzi per l’assemblaggio
(1) Istruzioni per l’uso (IPU)
(1) Libretto di garanzia Global Laerdal
Accessori Opzionali
Cura e valutazione della ferita
(1) Mano lacerata con incisione chirurgica nell’avambraccio e suture dipinte
(1) Modulo di incisione chirurgica toracica
(1) Modulo per impacchi addominali
(1) Modulo di incisione addominale con suture dipinte
(1) Moduli di incisione addominale con drenaggio di Penrose, graffe e suture
di nailon (uno ciascuno)
(1) Modulo di iniezione sottocutanea addominale di insulina ed eparina
(1) Modulo irrigazione e impacchi coscia
(1) Modulo sutura coscia con suture di nailon
(1) Modulo sbrigliamento coscia
(1) Stoma colostomia infetta
(1) Moduli per ulcera da decubito gluteale e ventro-gluteale (uno ciascuno)
(1) Moncone per amputazione sotto il ginocchio
(1) Moncone per amputazione sotto gomito
(1) Piede diabetico con dita cancrenose e ulcera da decubito nel calcagno
(1) Gamba con vene varicose con ulcera da stasi
Nursing Kelly 1 Laerdal
It a l I a n o
It a l I a n o

Tecniche oggetto del training
• Assistenza basilare del paziente
• Cura della dentatura
• Igiene orale
• Intubazione orale e nasale
• Irrigazione oculare ed auricolare (simulata)
• Inserzione della sonda NG, somministrazione e rimozione di cure
mediche
• Lavaggio/nutrizione per sonda gastrica
• Aspirazione e cura di tracheostomia
• Tecniche di pressione sanguigna (se usato con VitalSimTM)
• Cura e gestione di infusioni endovenose
• Iniezione sottocutanea e intramuscolare
• Procedure di somministrazione di ossigeno
• Cura e irrigazione di stomia addominale
• Tecniche di cateterizzazione
• Simulazione di enteroclisma
• Irrigazione del colon
• Valutazione e cura della ferita
• Bendaggi e fasciature
• Auscultazione e riconoscimento di suoni intestinali, respiratori e cardiaci
normali e anomali (se usato conVitalSimTM)
Dentatura
Rimozione: Afferrare saldamente e sollevare.
Inserire e togliere prima il dente inferiore quando si effettua la cura
della dentatura.
Reinserimento dell’intera dentatura:
a. Iniziare su un lato e avvicinarsi, allineando le creste ai solchi
corrispondenti nelle mascelle. (Può essere utile cospargere con polvere
per bambini.) (Foto 1)
b. Premere saldamente in posizione.
Foto 1
Pulsazione carotidea
Per generare la pulsazione carotidea, usare il palloncino rosso manuale
ubicato sul lato ascellare del manichino. Schiacciare con vigore il palloncino
mentre si attua la palpazione del polso sul lato della carotide.
Tampone per tracheostomia
Il tampone per tracheostomia può essere asportato afferrandolo
fermamente e poi sollevandolo verso l’alto. Per sostituirlo, premere nel foro.
Cura della tracheostomia
1. Miscelare una soluzione di 1/2 tazza di detergente liquido delicato e 1/2
tazza di acqua.
2.Rimuovere polmoni e trachea.
3.Versare la miscela nei polmoni simulati.
4.Riempire i polmoni fino ad un livello in cui il catetere di aspirazione è in
grado di aspirare la miscela.
5.Ricollegare i polmoni al connettore.
La consistenza della soluzione si avvicina al muco normalmente aspirato in
un paziente tracheostomizzato.
Consigliamo una cannula per tracheostomia di misura 6. L’apertura
potrà accogliere anche altre misure, ma la 6 è solitamente la più
indicata.
Drenare e fare asciugare sempre i polmoni subito dopo l’uso.
Fare attenzione a non introdurre fluidi in aperture per altoparlante oppure
vicino ad apparecchiature elettroniche nel torace del manichino.
Posizionamento della sonda NG
Questo manichino è dotato di un serbatoio gastrico ed esofageo per
consentire esercitazioni con l’inserimento della sonda NG e con tecniche
come lavaggio e nutrizione per sonda gastrica.
Per risultati ottimali, lubrificare la sonda con spray al silicone oppure
detergente liquido prima di inserire la sonda NG od OG.
Intubazione
Si consiglia l’uso dell’attrezzatura seguente:
a.Tubo endotracheale, misura 7,5 ID o inferiore
b. Spray lubrificante per manichino o sapone liquido
c. Siringa da 10 ml
d. Lama per laringoscopio, misura #2 o #3 diritta o curva
e. Impugnatura per laringoscopio
f. Sonda NG, misura 16 French
Rimuovere il tampone tracheale prima di inserire i tubi per intubazione.
I tubi per intubazione e le vie respiratorie devono essere spruzzati con
lubrificante per manichini oppure lubrificati con sapone liquido prima
dell’intubazione.
Placca toracica
Rimozione:
1.Esercitare pressione al centro della placca.
2.Muovere le dita sotto il bordo della placca mentre si solleva.
Inserzione:
1.Posizionare la placca sulla cavità.
2.Muovere i bordi della placca nella scanalatura sulla cavità del tronco.
Polmoni
I polmoni possono essere rimossi dai bronchi svitandoli nella sede del
connettore. Per ricollocarli, seguire la procedura inversa.
Laerdal 2 Nursing Kelly
