Lamborghini Caloreclima 24 MC W TOP U/IT Xilo D Manual

1
CALDAIA MURALE A GAS - ALTO RENDIMENTO - MODULANTE
WALL-HUNG GAS BOILER - HIGH EFFICIENCY - MODULATING
CALDERA MURAL A GAS - ALTO RENDIMIENTO - MODULANTE
CALDEIRA DE PAREDE A GÁS - ALTO RENDIMENTO - MODULANTE
MANUALE DI
INSTALLAZIONE E
MANUTENZIONE
INSTALLATION
AND MAINTENANCE
MANUAL
MANUAL PARA
LA INSTALACIÓN Y
EL MANTENIMIENTO
MANUAL DE
INSTALAÇÃO E
MANUTENÇÃO
PREGASI CONSEGNARE
L'INSERTO "MANUALE D'USO"
AL SIG. UTENTE
PLEASE MAKE SURE THAT THE
"USE MANUAL" IS HANDED
OVER TO THE USER
TENGAN LA AMABILIDAD DE
ENTREGARLE AL USUARIO EL
"MANUAL DE USO"
FAVOR ENTREGAR O
"MANUAL DE USO"
AO SR. UTENTE
24 MC W TOP U/IT
24 MCS W TOP U/IT
AZIENDA CERTIFICATA ISO 9001

82
Leia atentamente as instruções e recomendações contidas neste manual, pois estas fornecem
indicações importantes acerca da segurança, manutenção.
Conserve este manual com cuidado para futuras consultas.
A instalação deve ser feita por técnicos qualificados, que serão responsáveis pelo
cumprimento das normas de segurança em vigor.
PORTUGUÊS
Leer atentamente las instrucciones y advertencias contenidas en el presente manual puesto
que otorgan importantes indicaciones que preservan la seguridad, l'instalación y
manutención.
Conservar cuidadosamente este manual para cualquier ulterior consulta.
La instalación debe ser efectuada por personal cualificado que será responsable del respeto
de las normas de seguridad vigentes.
56
ESPAÑOL
Read carefully all warning and instructions contained in this manual at they give important
safety instructions regarding installation and maintenance. Keep this manual for future
reference.
Installation must be carried out by qualified personnel who will be responsible for respecting
existing safety regulations.
30
ENGLISH
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza, l'installazione e la manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione. L'installazione deve
essere effettuata da personale qualificato che sarà responsabile del rispetto delle norme di
sicurezza vigenti.
4
ITALIANO

4
Complimenti...
... per l’ottima scelta.
La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINI CALORECLIMA è dal 1959 attivamente presente in Italia e nel mondo con una rete
capillare di Agenti e concessionari, che garantiscono costantemente la presenza del prodotto sul
mercato .Si affianca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale
è affidata una qualificata manutenzione del prodotto.
Per l’installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
INDICE PAGINA
NORME GENERALI _____________________________________________________5
DESCRIZIONE _________________________________________________________6
COMPONENTI PRINCIPALI ______________________________________________7
DIMENSIONI mm ______________________________________________________8
CARATTERISTICHE TECNICHE ____________________________________________8
TARATURA GAS UGELLI _________________________________________________9
COLLEGAMENTI ELETTRICI - SCHEMI ____________________________________ 10
ANOMALIE E REGOLAZIONI __________________________________________ 17
ALLACCIAMENTO IDRAULICO _________________________________________ 18
CIRCUITO IDRAULICO ________________________________________________ 19
INSTALLAZIONE _____________________________________________________ 20
ACCENSIONE _______________________________________________________ 20
ALLACCIAMENTO SCARICO FUMI______________________________________ 21
INSTALLAZIONE SCARICO FUMI _______________________________________ 23
REGOLAZIONI_______________________________________________________ 24
SPEGNIMENTO ______________________________________________________ 25
MANUTENZIONE ____________________________________________________ 25
FUNZIONAMENTO CON DIVERSI TIPI DI GAS____________________________ 27
IRREGOLARITÀ DI FUNZIONAMENTO __________________________________ 28

5
NORME GENERALI
●Il presente libretto costituisce parte integrante ed essenziale del prodotto.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indica-
zioni riguardanti la sicurezza d’installazione, d’uso e manutenzione. Conservare con cura questo libretto
per ogni ulteriore consultazione. L’installazione della caldaia deve essere effettuata in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e da personale qualificato. Una errata installazione
può causare danni a persone, animali o cose, per i quali il costruttore non è responsabile.
●Dopo aver tolto ogni imballaggio assicurarsi dell’integrità del contenuto. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi al fornitore. Gli elementi dell’imballaggio (gabbia di legno, chiodi, graffe,
sacchetti di plastica, polistirolo espanso, ecc..) non devono essere lasciati alla portata dei bambini in
quanto potenziali fonti di pericolo.
●Questa caldaia serve a riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione
atmosferica. Deve essere allacciata ad un impianto di riscaldamento compatibile alle sue prestazioni ed
alla sua potenza.
●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni
altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato re-
sponsabile per eventuali danni causati da usi impropri ed irragionevoli.
TUTTE LE OPERAZIONI DI INSTALLAZIONE, MANUTENZIONE E TRASFORMAZIONE DI GAS DEVONO ESSE-
RE ESEGUITE DA PERSONALE AUTORIZZATO E QUALIFICATO.
CONSIGLIAMO PER L’INSTALLAZIONE ED IL CORRETTO FUNZIONAMENTO DI UTILIZZARE ESCLUSIVAMEN-
TE ACCESSORI E PARTI DI RICAMBIO LAMBORGHINI.
AVVERTENDO ODORE DI GAS NON AZIONARE INTERRUTTORI ELETTRICI. APRIRE PORTE E FINESTRE. CHIU-
DERE I RUBINETTI.
INSTALLARE LA CALDAIA IN PARETI CHE ABBIANO UNA LARGHEZZA PARI O SUPERIORE ALLA LARGHEZ-
ZA DELLA CALDAIA.

6
DESCRIZIONE
Hanno un funzionamento totalmente automatico e la gestione del gas è affidata ad una centralina elettronica
con le seguenti caratteristiche:
-funzionamento a modulazione continua su entrambi i circuiti
-possibilità di regolazione della potenza di riscaldamento;
-possibilità di regolazione della lenta accensione.
I modelli sono dotati di:
-pressostato mancanza acqua;
-termostato di sicurezza totale;
-scambiatore fumi ad elevato rendimento;
-scambiatore a piastre per acqua sanitaria.
XILO D 24 MC W TOP
Accensione elettronica con controllo di fiamma a ionizzazione.
La combustione e lo scarico dei fumi sono di tipo atmosferico. È provvista di dispositivo per il controllo
dell’evacuazione dei fumi FLUE CONTROL.
TERMOSTATO FLUE CONTROL
La caldaia XILO MC è dotata del dispositivo FLUE CONTROL per il controllo dell’evacuazione dei fumi.
L’innalzamento della temperatura dei fumi nel dispositivo Antirefuleur indica una anomalia nell’evacuazione
dei fumi stessi. La sonda del FLUE CONTROL posta nell’Antirefuleur rileva la variazione della temperatura e
blocca il funzionamento della caldaia. L’efficienza di questo sistema di sicurezza è garantita dalle seguenti
operazioni:
-Non mettere fuori uso il termostato FLUE CONTROL
-Controllare tempestivamente la caldaia e il camino nel caso si verificano frequenti interventi del FLUE
CONTROL.
- Nel caso si esegua una sostituzione del FLUE CONTROL rispettare rigorosamente il montaggio e il
posizionamento della sonda e utilizzare ricambi originali LAMBORGHINI.
Nel caso sia presente una anomalia dell’evacuazione dei fumi occorre intervenire tempestivamente onde
evitare la formazione nell’ambiente dell’Ossido di Carbonio, gas velenoso che provoca intossicazione e con-
seguenze gravi nell’organismo umano e animale.
XILO D 24 MCS W TOP
È dotata di centralina elettronica per l’accensione automatica ed il controllo fiamma ad elettrodo di ionizzazione.
Ai fini della sicurezza, l’efficienza dell’elettroventilatore è controllata attraverso un pressostato.
Lo scarico dei fumi può essere realizzato fondalmente con:
-tubazione concentrica a quella dell’aspirazione dell’aria;
-tubazione sdoppiata, con tubo per lo scarico dei fumi e con tubo per l’aspirazione dell’aria di combustione.

7

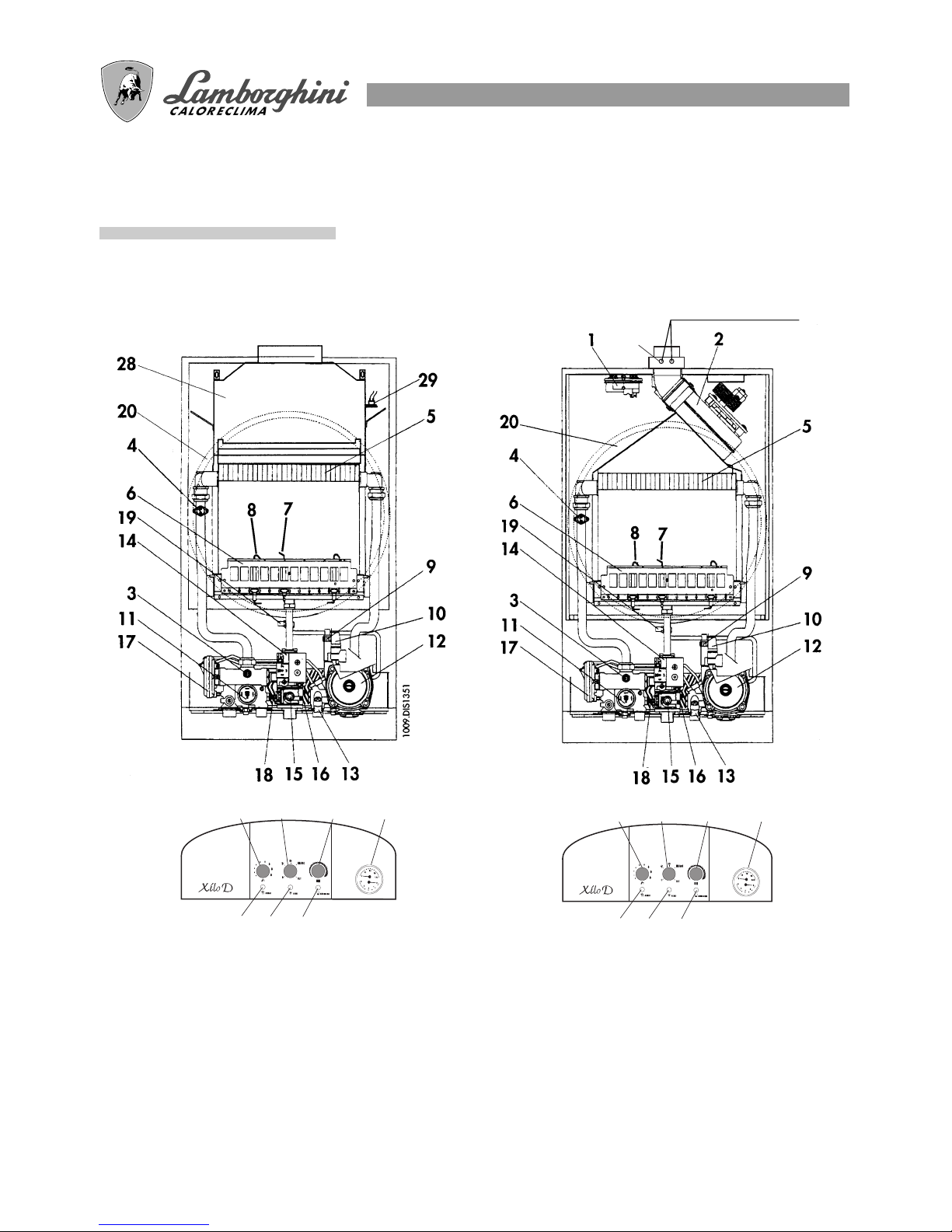

COMPONENTI PRINCIPALI
LEGENDA
1Pressostato fumi
2Ventilatore
3Sonda riscaldamento
4Termostato di sic. totale
5Scambiatore
6Bruciatore
7Elettrodi di accensione
8Elettrodo di controllo
9Valvola sfogo
aria automatica
10 Valvola di sicurezza
11 Pressosato mancanza acqua
12 Circolatore
13 Rubinetto di riempimento
14 Valvola gas
15 Bobina modulante
16 Scambiatore acqua sanitaria
17 Valvola deviatrice pressostatica
18 Sonda sanitaria
19 Presa di pressione gas
20 Vaso d’espansione
21 Termoidrometro
22 Spia anomalie
23 Spia ON/OFF
24 Spia di sblocco
25 Potenziometro reg. sanitaria
26 Selettore funzioni
27 Potenziometro reg. riscaldamento
28 Cappa fumi
29 Flue control
30 Prese analisi fumi
XILO D 24 MC W TOP XILO D 24 MCS W TOP
21
27
26
25
222324
30
21
25
222324
27
26
Prese analisi fumi

8
DIMENSIONI mm
CARATTERISTICHE CIRCOLATORE
Portata/prevalenza disponibile all’impianto
100 Max. 3000 220
105
440
770
100 Max. 3000
160
330
Caldaia versione: mod. MC tipo B11 BS Temperatura max. acqua 90°C
mod. MCS tipo C12-C32-C42-C52-C62-C82 Pressione nominale gas: G20 mbar
Categoria: II 2H3+ G30 28-30 mbar / G31 37 mbar
Cl NOx: 1 (MC) - 3 (MCS)
CARATTERISTICHE TECNICHE
XILO D 24 MC W TOP XILO D 24 MCS W TOP
220
440
770
160
330
152,5
MODELLO
Focolare Utile Impianto
Gas Mand.
Entr.
kW kcal/h kW kcal/h ØØØ lt/min. lt kg
XILO D 24 MCS
W TOP
Rit.
Ø
Erogaz.
minima
lt/min.
kW kW kcal/h
Usc.
Servizi
Pressione
esercizio BAR
Circ.
riscaldam.
bar
Circ.
sanit.
bar
Ø
max. max.
38
3/4”3/4” 3/4” 1/2” 1/2”
Potenza termica Potenza termica
minima Attacchi Produzione acqua calda Vaso esp. Peso
Focolare Utile
kcal/h
Erogaz.
continua
T 30°
XILO D 24 MC
W TOP
38
3/4”3/4” 3/4” 1/2” 1/2”
300 600 900
1200 1500 1800 2100 2400 2700 3000 3300 3600
600
500
400
300
200
100
Prevalenza residua
mbar
Portata (l/h)
700
1009DIS1363
2,5 8 42
13,2 2,5 8 40
13,1
14,1 12126
12,56 10804
25972 23633 27,48 14,1 11,94 12126 10268
30,2 25972
27,54 23686
30,2

9
I gruppi termici escono dallo stabilimento tarati e predisposti per funzionare con G20 (Gas Naturale) e
G30/G31 (GPL).
Per le tarature da effettuare vedere la tabella riportata sotto:
CURVA DI PRESSIONE AL BRUCIATORE - POTENZA RESA
TARATURA GAS UGELLI
XILO D 24 MC XILO D 24 MCS
Regolazione lenta accensione
3,5 mbar G20 (Gas naturale) (MC) - 3 mbar G20 (Gas naturale) (MCS)
7,5 mbar G30/G31 (GPL) (MC) - 8 mbar G30/G31 (GPL) (MCS)
10 kW
mbar
2,2
12,5
26,8
2515 20
10
5
12,5 G20
0
15
20
25
26,8 G30
kPa
30 35
0
35
1
0,5
0
1,5
2
2,5
3
34,5 G31
0,1
30
1009DIS1361
8,5
6,5
34,5
10 kW
mbar
3
12,5
2515 20
10
5
12,5 G20
0
15
20
25
25,6 G30
kPa
30 35
0
35
1
0,5
0
1,5
2
2,5
3
33
33 G31
0,1
30
8,6
6,3
1009DIS1362
25,6
Pressione agli ugelli mbar
Tipo di gas
G20 20 mbar
(Gas Naturale)
G30 28-30 mbar
(GPL)
G31 37 mbar
(GPL)
Ugelli
bruciatore
Ø mm.
1,25
0,77
0,77
P.C.I.
kcal/h
8.550
29.330
22.360
Portata
XILO D 24 MCSXILO D 24 MC
m3/h
3,04
0,89
1,16
max.
12,5
26,8
34,5
2,2
6,5
8,5
min.max.
12,5
25,6
33
3
6,3
8,6
min.

10

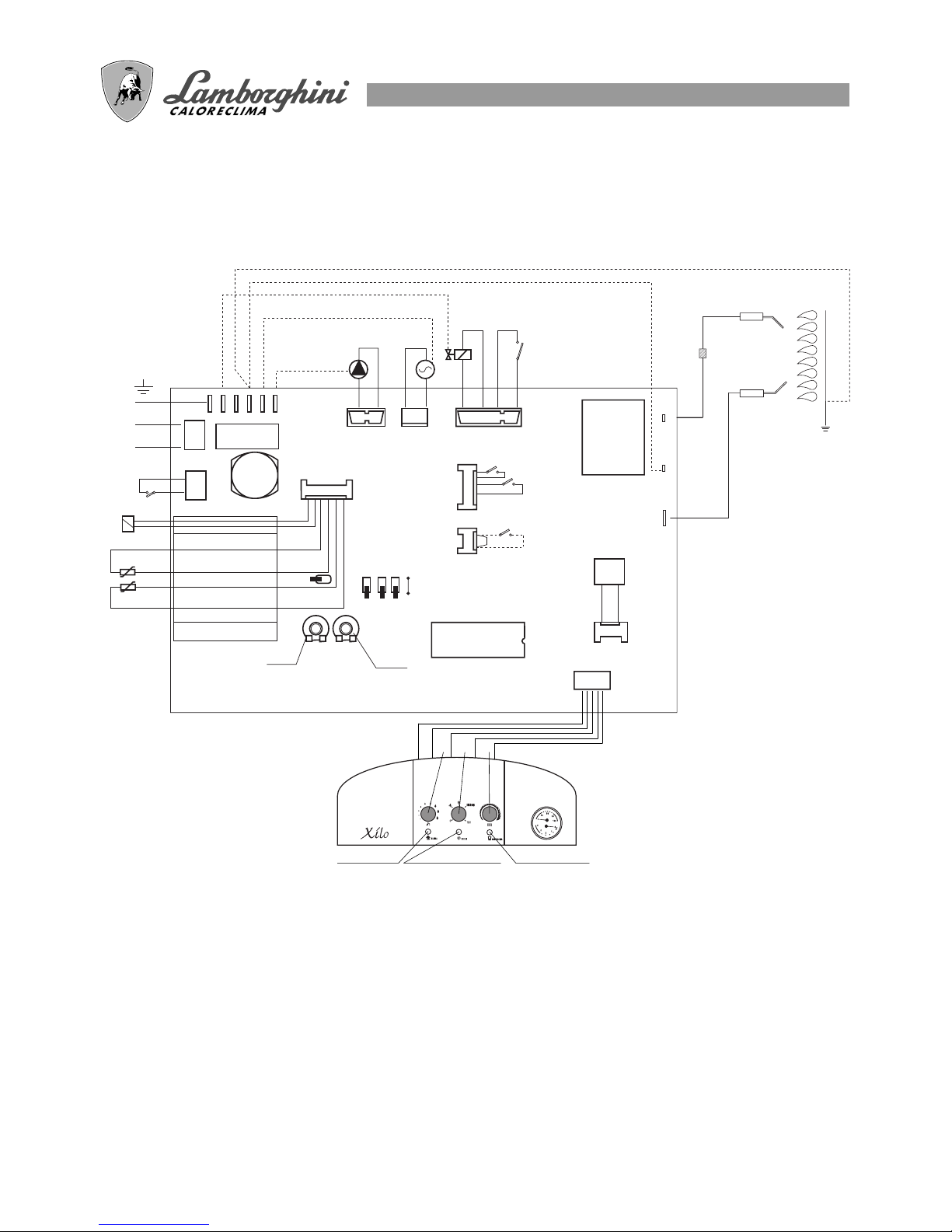

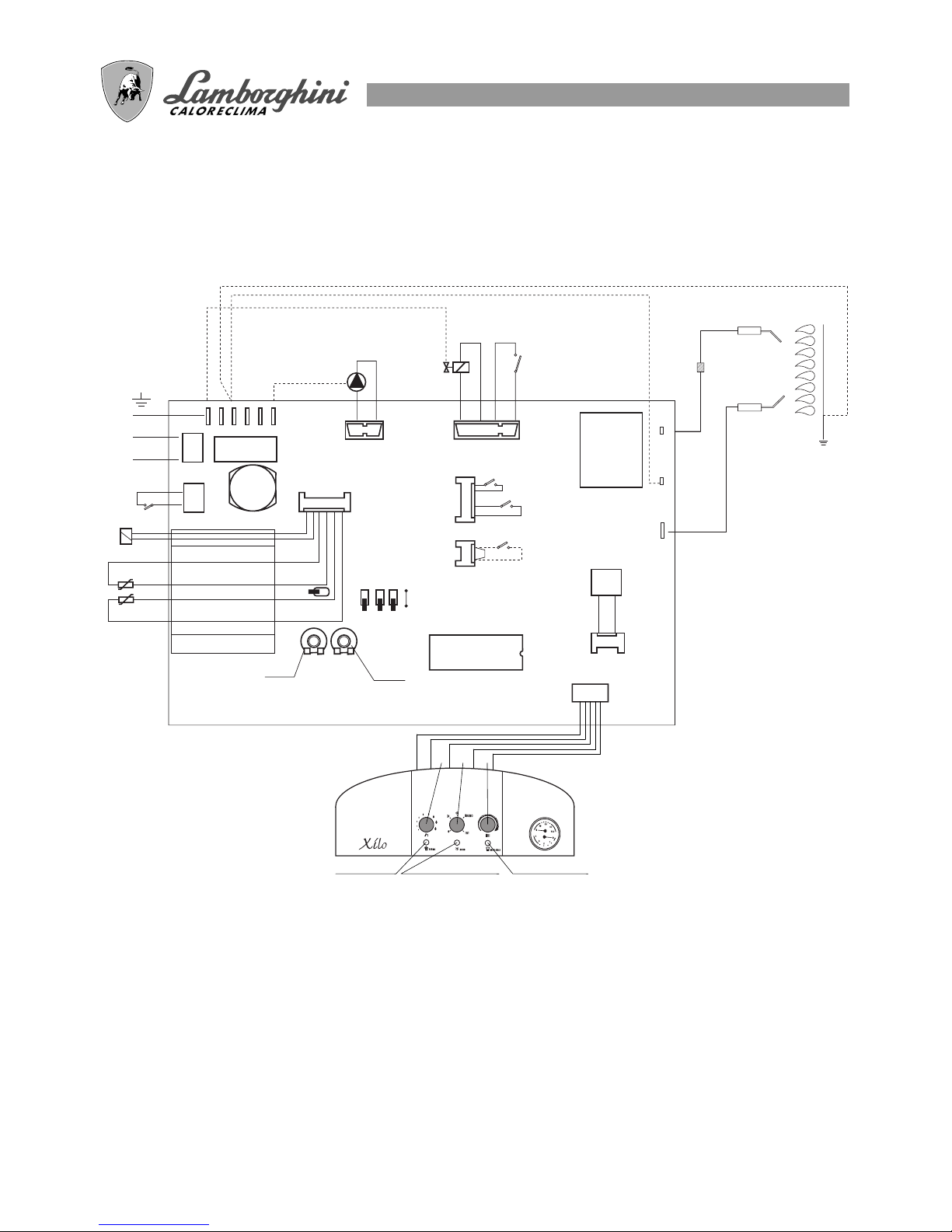

COLLEGAMENTI ELETTRICI-SCHEMI
È necessario colegare la caldaia ad una rete di alimentazione 230V - 50Hz monofase + terra attraverso il
cavo a tre fili in dotazione rispettando la polarità FASE - NEUTRO.
L’allacciamento deve essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3
mm. In caso di sostituzione del cavo di alimentazione, deve essere utilizzato un cavo tipo “HAR H05 vv-F”
3x1,00 mm2.(Cosigliamo di utilizzare esclusivamente accessori e parti di ricambio LAMBORGHINI).
L’impianto deve essere conforme alle VIGENTI NORME di sicurezza.
I collegamenti di terra sono obbligatori.Collegare l’apparecchio ad un efficace impianto di messa a
terra.
Per accedere al quadro elettrico, ove sono ubicati la morsettiera di alimentazione e l’eventuale collegamento
termostato ambiente, eseguire le seguenti operazioni:
●Togliere tensione alla caldaia.
●Svitare le due viti della griglia
di protezione (fig.1).
●Svitare le due viti di fissaggio
mantello (fig.2)
●Sfilare il mantello verso l’alto e
poi verso se stessi (fig.3).
●Per accedere ai componenti elet-
trici ed elettronici allentare le viti
A e tirare in avanti tutto il cru-
scotto (fig.4) Inclinarlo
verso il basso e svitare le viti B
del coperchio C. (fig. 5)
fig.3 fig.4
fig.1 fig.2
fig.5
A
A
B
c
Tensione
V
230
Frequenza Potenza assorbita
kW
Hz
Rumorosità
dB (A)
50
MCS
47
MC
52
Grado
di protezione
IP
X 4D
MCS
0,153
MC
0,123

11
SCHEMA DI MONTAGGIO XILO D 24 MC W TOP - scheda cod. 4.56035.0
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
FC Flue control
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
JP6 Selettore monotermica/bitermica
LFase 230 V 50 Hz
MP Micropressostato precedenza
sanitario
NNeutro
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max.
di riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas SIT 837
VG1 Valvola gas Honeywell VK
4105M
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario
321
Spia blocco Spia ON/OFF Spia anomalie
L
N
J1 F
J14
L1
TA
CiR
J3 J4
VG1
VG
J12
J15
VN
TL (BASSA TEMP.)
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4 JP2
JP3
TST
RLA Rmax.
SR
SS
PS
JP5
JP1
PA
EA
EC
Resist.
kohm1
CONNESSIONE
PANNELLO
J10
MP
+ S
Avvertenza: sulla caldaia é installata una sola delle due valvole gas VG o VG1

12
SCHEMA DI MONTAGGIO XILO D 24 MCS W TOP - scheda cod. 4.56035.0
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
JP6 Selettore monotermica/bitermica
LFase 230 V 50 Hz
MP Micropressostato precedenza sanitario
NNeutro
PA Pressostato aria
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max.
di riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas SIT 837
VG1 Valvola gas Honeywell
VK 4105M
VN Ventilatore
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario
321
Spia blocco Spia ON/OFF Spia anomalie
L
N
J1 F
J14
L1
TA
CiR
J3 J4
VG1
VG
J12
J15
VN
TL (BASSA TEMP.)
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4 JP2
JP3
TST
RLA Rmax.
SR
SS
PS
JP5
JP1
PA
EA
EC
Resist.
kohm1
CONNESSIONE
PANNELLO
J10
MP
+ S
Avvertenza:sulla caldaia é installata una sola delle due valvole gas VG o VG1

13
SCHEMA DI MONTAGGIO XILO D 24 MC W TOP - scheda cod. 4.55828.0
L
NJ1 F
J14 L1
CiR
J3
VG
J15
TL
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4
JP3
J12
TST
RLA Rmax.
SR
SS
PS
CONNESSIONE
PANNELLO
JP5 (BASSA TEMPERATURA)
JP1
FC
TA
EA
EC
Resist.
kohm1
321
Spia blocco Spia ON/OFF Spia anomalie
J10
MP
+ S
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
FC Flue control
FL Flussometro
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
LFase 230 V 50 Hz
MP Micropressostato precedenza
sanitario
NNeutro
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di ri-
scaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario

14
SCHEMA DI MONTAGGIO XILO D 24 MCS W TOP - scheda cod. 4.55828.0
L
NJ1 F
J14 L1
CiR
J3 J4
J15
VN
TL
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4
JP3
RLA Rmax.
SR
SS
PS
CONNESSIONE
PANNELLO
JP5 (BASSA TEMPERATURA)
JP1
PA
TA
VG
J12
TST
321
Spia blocco Spia ON/OFF Spia anomalie
EA
EC
Resist.
kohm1
J10
MP
+ S
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
LFase 230 V 50 Hz
MP Micropressostato precedenza sanitario
NNeutro
PA Pressostato aria
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di
riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas
VN Ventilatore
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario

15
SCHEMA DI MONTAGGIO XILO D 24 MC W TOP - scheda cod. 4.56040.0
L
NJ1 F
J14 L1
CiR
J3
J15
TL
J6
PONTICELLO DI CABLAGGIO
DA TAGLIARE SE SERVE
TERMOSTATO LIMITE
J13
J9
J8
MODULATORE
BM
JP4
JP3
RLA Rmax.
SR
SS
PS
CONNESSIONE
PANNELLO
JP5 (BASSA TEMPERATURA)
JP1
FC
TA
JP6JP7
VG
J12
TST
VG1
EA
EC
Resist.
kohm1
321
Spia blocco Spia ON/OFF Spia anomalie
J10
MP
+ S
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
FC Flue control
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
JP6 Selettore monotermica/bitermica
LFase 230 V 50 Hz
MP Micropressostato precedenza
sanitaria
NNeutro
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di
riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas SIT 837
VG1 Valvola gas Honeywell
VK 4105M
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario
Avvertenza: sulla caldaia é installata una sola delle due valvole gas VG o VG1

16
SCHEMA DI MONTAGGIO XILO D 24 MCS W TOP - scheda cod. 4.56040.0
L
NJ1 F
J14 L1
CiR
J3 J4
J15
VN
TL
J6
PONTICELLO DI CABLAGGIO
DA TEGLIARE SE SERVE
TERMOSTATO LIMITE
J10
J13
J9
J8
MODULATORE
BM
JP4
JP3
RLA Rmax.
SR
SS
PS
CONNESSIONE
PANNELLO
JP5 (BASSA TEMPERATURA)
JP1
PA
TA
MP
+ S
JP6JP7
VG
J12
TST
VG1
321
Spia blocco Spia ON/OFF Spia anomalie
EA
EC
.t
s
is
e
Rmhok1
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile 2(A)
JP1 Selettore Metano/GPL
JP3 Selettore. post. circolazione
JP4 Selettore di limitazione accensione
JP5 Ponte a togliare per bassa temp.
JP6 Selettore monotermica/bitermica
LFase 230 V 50 Hz
MP Micropressostato precedenza sanitario
NNeutro
PA Pressostato aria
PS Pressostato mancanza H
2
O
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di
riscaldamento
SR Sonda riscaldamento
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
VG Valvola gas SIT 837
VG1 Valvola gas Honeywell
VK 4105M
VN Ventilatore
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario
Avvertenza: sulla caldaia é installata una sola delle due valvole gas VG o VG1

17

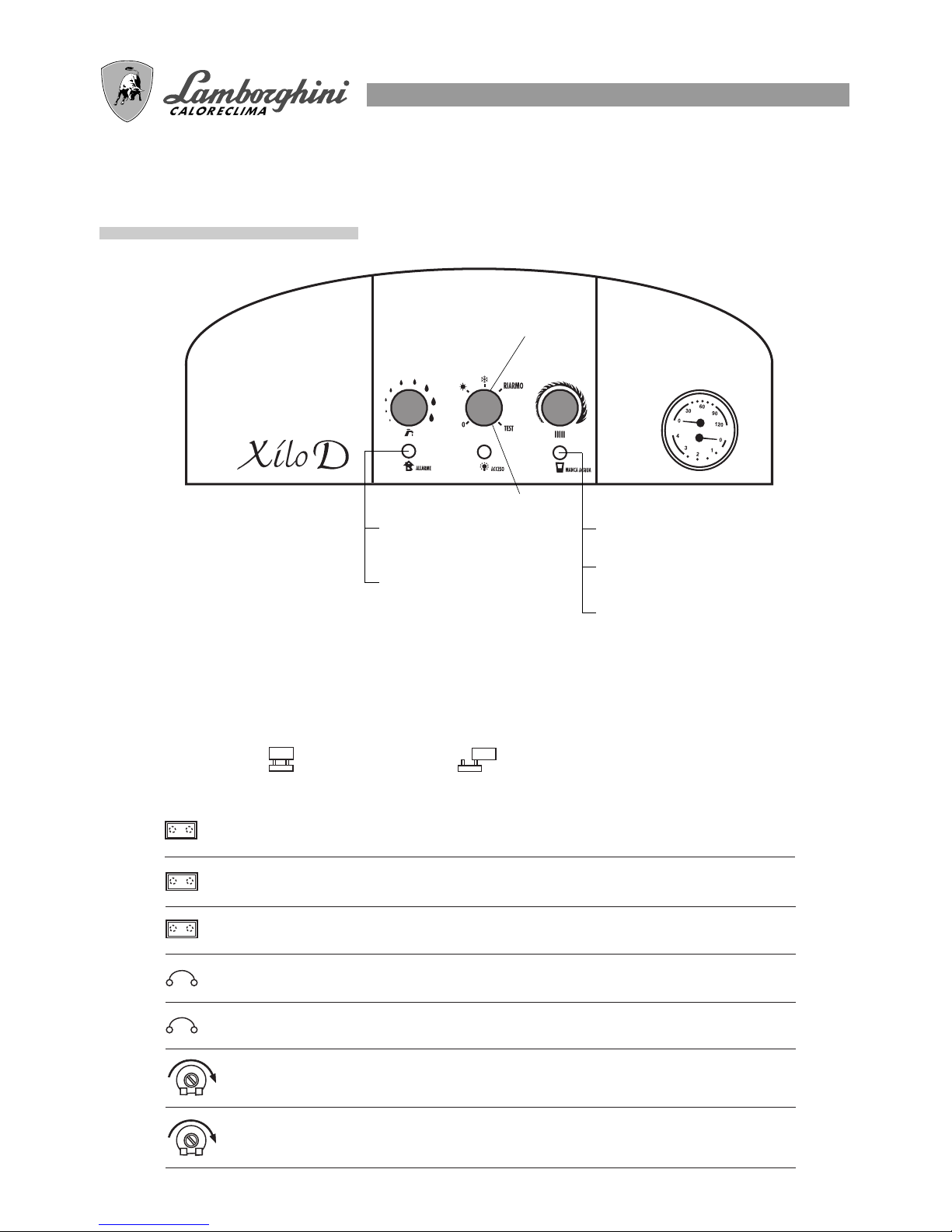

ANOMALIE E REGOLAZIONI
Quando la caldaia va in blocco bisogna ripristinarla ruotando il selettore funzioni nella posizione di riarmo A.
B: vedere la funzione del TEST alla pagina “Regolazioni pressioni gas con valvola Honeywell VK 4105”.
G30/G31
GPL G20
Gas Naturale
(post.circol. esclusa)
riscaldamento post.circol. presente 2,5 min.
escluso timer
riscaldamento attivo timer
2,5 min.
riscaldamento
JP5
JP4
JP3
JP1
Ponte resistenza tagliata impostato pavimento 30/40°C risc.
Ponte resistenza non tagliata temperatura 35/80°C risc.
Legenda:
EsclusoInserito
JP6
Presente: funzione bitermica
Assente (tagliato): funzione monotermica
solo schede:
4.56035.0
4.56040.0
RLA
R max.
Aumento
Aumento
Regolazione lenta accensione
Regolazione potenza max. di riscaldamento.
B
Fisso: Blocco accensione
Lampeggio frenetico:
Blocco TST
Fisso: Mancanza acqua
Frenetico: Anomalie sonde
Lento: Pressostato aria (MCS)
Flue Control (MC)
A

18
ALLACCIAMENTO IDRAULICO
Fissati i ganci di sostegno infilare la dima di montaggio e portarla a ridosso del muro; partendo dai raccordi
terminali precedentemente montati sulla dima, procedere alla posa in opera di tutte le tubazioni: mandata
impianto, ritorno impianto, acqua fredda, acqua calda ed eventualmente anche gas ed alimentazione linea
elettrica con termostato ambiente.
Eseguite le tubazioni, è possibile svitare i raccordi terminali ed inserire dei normali tappi chiusi per procedere
alla prova idraulica dell’impianto. La dima può essere tolta oppure può essere lasciata poichè dopo le opera-
zioni di finitura della parete (intonaco o piastrelle) rimarrà totalmente annegata nel muro; rimarranno esterni
al muro finito solamente i due ganci di sostegno e rimarra una apertura in corrispondenza degli attacchi.
Piazzare quindi la caldaia sui due ganci di sostegno tramite gli appositi fori nella parte posteriore del telaio,
portandola completamente a ridosso del muro. Quindi procedere all’allacciamento idraulico .
LEGENDA
CAcqua calda Ø 1/2”
GGas Ø 1/2” - Ø 3/4”
(vedi rubinetto in dotazione)
FAcqua alimentazione caldaia Ø 1/2”
(fredda)
AE Alimentazione elettrica
MMandata impianto Ø 3/4”
RRitorno impianto Ø 3/4”
GS Ganci sostegno Ø 10mm.
N.B. Prevedere attacchi idraulici femmina
98
440
130,5
278
13,5
770
440
384 28
GS
28
MR
AE
CG F
12 744,5
162
220
342 98
-Evitare l’impiego di tubazioni con dia-
metri ridotti;
-Evitare l’impiego di gomiti a piccolo rag-
gio e riduzioni di sezioni importanti;
-Si raccomanda un lavaggio a caldo
dell’impianto a scopo di eliminare le im-
purità provenienti dalle tubazioni e dai
radiatori (in particolare oli e grassi) che
rischierebbero di danneggiare il
circolatore.
CONSIGLI E SUGGERIMENTI PER EVITARE VIBRAZIONI E RUMORI NEGLI IMPIANTI

19

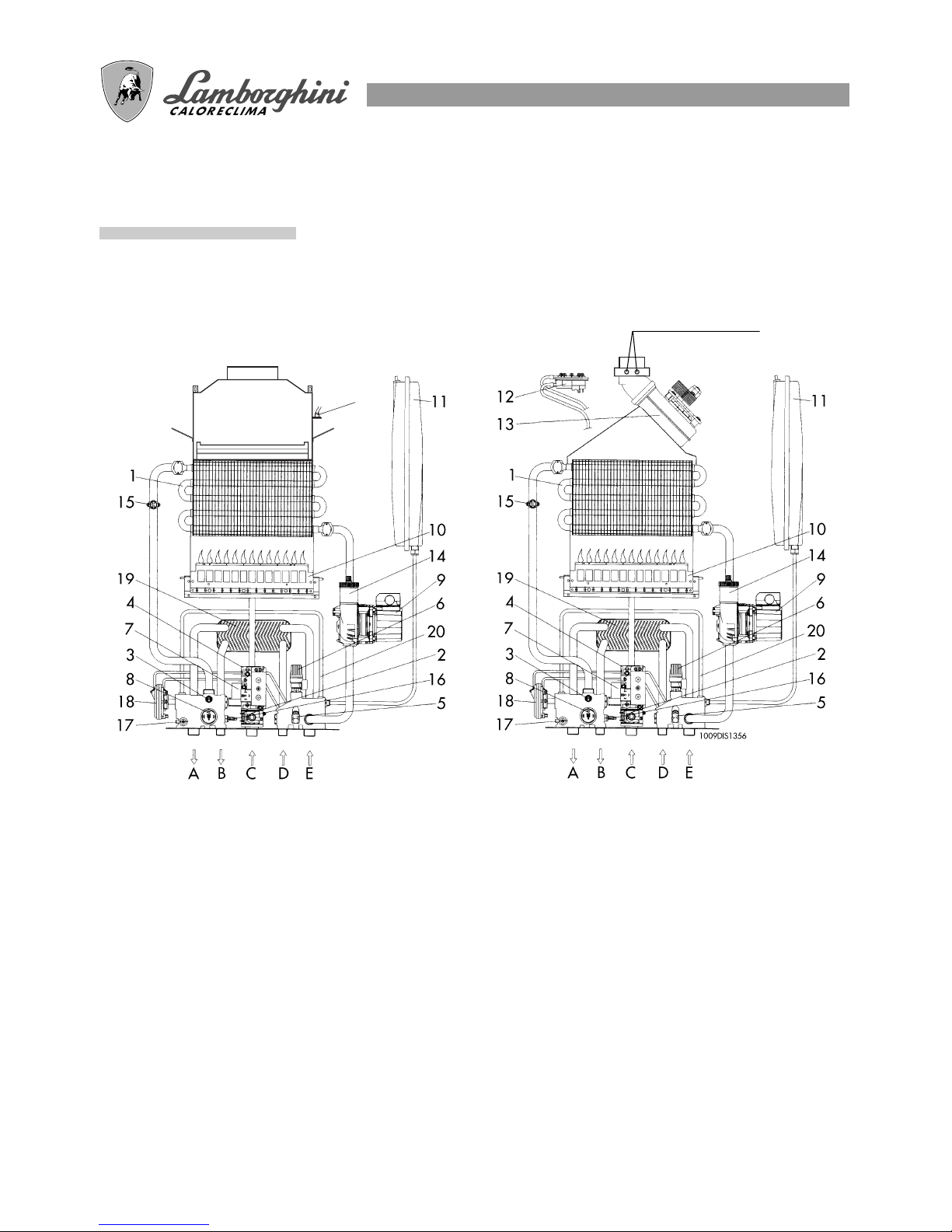

CIRCUITO IDRAULICO
LEGENDA
AMandata impianto
BUscita acqua calda sanitaria
CGas
DEntrata acqua fredda
ERitorno impianto
1Scambiatore
2Bobina modulatore
3Sonda riscaldamento
4Valvola gas
5Rubinetto di riempimento
6Valvola sicurezza
7Micro interruttore valvola deviatrice
8Pressostato mancanza acqua
9Circolatore
10 Bruciatore
11 Vaso espansione
12 Pressostato fumi
13 Ventilatore
14 Valvola sfogo aria automatica
15 Termostato sicurezza totale
16 Sonda sanitaria
17 Rubinetto di scarico
18 Valvola deviatrice pressostatica
19 Scambiatore a piastre
20 Tubazione by-pass
21 FLUE CONTROL
21
1009DIS1355
XILO D 24 MC W TOP XILO D 24 MCS W TOP
Presa per analisi fumi

20
INSTALLAZIONE
Va eseguita da personale qualificato.
L’installazione deve essere conforme alle disposizioni di legge riguardanti l’evacuazione dei prodotti della
combustione secondo le NORME VIGENTI.
E’ obbligatorio che l’evacuazione dei gas combustibili sia effettuata con tubo di diametro non inferiore a
quello predisposto sulla caldaia e che venga raccordata ad una canna fumaria adatta alla potenzialità del-
l’impianto.
Per il dimensionamento fra apparecchi di utilizzazione a canne fumarie:
a)essere facilmente smontabili;
b)essere a tenuta di materiale adatto a resistere ai prodotti della combustione ed alle loro eventuali conden-
sazioni
c)non avere dispositivi di regolazione (serrande). Se tali dispositivi fossero già in opera, devono essere
eliminati;
d)non sporgere l’interno della canna fumaria, ma arrestarsi prima della faccia interna di questa.
ALLACCIAMENTO GAS
Effettuare il collegamento gas secondo la Normativa Vigente.
La caldaia deve essere collegata con tubo metallico rigido, oppure con un tubo flessibile di acciaio inossida-
bile a parete continua, di tipo approvato. I tubi metallici ondulati devono essere messi in opera in modo che la
loro lunghezza, in condizioni di massima estensione, non sia maggiore a 2000 mm. Le caldaie sono tarate e
collaudate per funzionare a G20 e G30/G31 categoria II 2H3+ a pressione nominale pari rispettivamente a
20 mbar, 28/30 mbar e 37 mbar.
MESSA IN SERVIZIO DELL’IMPIANTO
●Procede allo spurgo dell’aria.
●Controllare che non vi siano fughe di gas (usare una soluzione saponosa o prodotto equivalente).
ACCENSIONE
RIEMPIMENTO IMPIANTO
Aprire lentamente il rubinetto di alimentazione fino a portare la pressione dell’impianto, indicata dall’idrometro,
sul valore 1,5 bar quindi richiuderlo. Verificare che la valvola di sfogo aria automatica posta sul circolatore
abbia il cappuccio allentato azionare ripetutamente il circolatore per eliminare l’aria presente nel circuito.
ACCENSIONE
Aprire il rubinetto del gas e ruotare il selettore nella posizione desiderata. Il bruciatore si accenderà automa-
ticamente. Qualora l’accensione non si verificasse, controllare se la spia di blocco è acceso ed in questo caso
ruotare il selettore sulla posizione RESET di riarmo in modo che la caldaia ripeta l’operazione di accensione.
Successivamente regolare la temperatura del riscaldamento e del sanitario nel modo desiderato tramite gli
appositi selettori.
