Lamborghini Caloreclima NINFA 32 MCS Troubleshooting guide

3540G180
cod. 3540G180 — 02/2008 (Rev. 00)
NINFA 32 MCS
ISTRUZIONI PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE
INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE
INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
INSTRUÇÕES DE INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO
ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ, ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΉΡΗΣΗΣ

NINFA 32 MCS
2IT
B
Dichiarazione di conformità
Il costruttore dichiara che questo apparecchio è conforme alle seguenti direttive CEE:
• Direttiva Apparecchi a Gas 90/396
• Direttiva Rendimenti 92/42
• Direttiva Bassa Tensione 73/23 (modificata dalla 93/68)
• Direttiva Compatibilità Elettromagnetica 89/336 (modificata dalla 93/68)
BQuesto simbolo indica “Attenzione” ed è posto in corrispondenza di tutte le avvertenze
relative alla sicurezza. Attenersi scrupolosamente a tali prescrizioni per evitare pericolo
e danni a persone, animali e cose.
AQuesto simbolo richiama l’attenzione su una nota o un’avvertenza importante
cod. 3540G180 - 02/2008 (Rev. 00)
• Leggere attentamente le avvertenze contenute in
questo libretto di istruzioni in quanto forniscono im-
portanti indicazioni riguardanti la sicurezza di instal-
lazione, l’uso e la manutenzione.
• Il libretto di istruzioni costituisce parte integrante ed
essenziale del prodotto e deve essere conservato
dall’utilizzatore con cura per ogni ulteriore consulta-
zione.
• Se l’apparecchio dovesse essere venduto o trasferi-
to ad un altro proprietario o se si dovesse traslocare,
assicurarsi sempre che il libretto accompagni la cal-
daia in modo che possa essere consultato dal nuovo
proprietario e/o dall’installatore.
• L’installazione e la manutenzione devono essere ef-
fettuate in ottemperanza alle norme vigenti, secondo
le istruzioni del costruttore e devono essere eseguite
da personale professionalmente qualificato.
• Un’errata installazione o una cattiva manutenzione
possono causare danni a persone, animali o cose. È
esclusa qualsiasi responsabilità del costruttore per i
danni causati da errori nell’installazione e nell’uso e
comunque per inosservanza delle istruzioni date dal
costruttore stesso.
• Prima di effettuare qualsiasi operazione di pulizia o
di manutenzione, disinserire l’apparecchio dalla rete
di alimentazione agendo sull’interruttore dell’impian-
to e/o attraverso gli appositi organi di intercettazio-
ne.
• In caso di guasto e/o cattivo funzionamento dell’ap-
parecchio, disattivarlo, astenendosi da qualsiasi ten-
tativo di riparazione o di intervento diretto. Rivolgersi
esclusivamente a personale professionalmente qua-
lificato. L’eventuale riparazione-sostituzione dei pro-
dotti dovrà essere effettuata solamente da
personale professionalmente qualificato utilizzando
esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza
dell’apparecchio.
• Per garantire il buon funzionamento dell’apparec-
chio è indispensabile fare effettuare da personale
qualificato una manutenzione periodica.
• Questo apparecchio dovrà essere destinato solo
all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi
pericoloso.
• Dopo aver rimosso l’imballaggio assicurarsi dell’in-
tegrità del contenuto. Gli elementi dell’imballaggio
non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• In caso di dubbio non utilizzare l’apparecchio e rivol-
gersi al fornitore.
• Le immagini riportate nel presente manuale sono
una rappresentazione semplificata del prodotto. In
questa rappresentazione possono esserci lievi e
non significative differenze con il prodotto fornito.

NINFA 32 MCS
3
3540G180 cod. 3540G180 - 02/2008 (Rev. 00)
1 Istruzioni d’uso ........................................................................................................................ 4
1.1 Presentazione ........................................................................................................................................4
1.2 Pannello comandi...................................................................................................................................4
1.3 Accensione e spegnimento ....................................................................................................................6
1.4 Regolazioni.............................................................................................................................................7
2 Installazione ........................................................................................................................... 12
2.1 Disposizioni generali ............................................................................................................................12
2.2 Luogo d’installazione............................................................................................................................12
2.3 Collegamenti idraulici ...........................................................................................................................12
2.4 Collegamento gas ................................................................................................................................13
2.5 Collegamenti elettrici ............................................................................................................................13
2.6 Condotti fumi ........................................................................................................................................15
3 Servizio e manutenzione.......................................................................................................19
3.1 Regolazioni...........................................................................................................................................19
3.2 Messa in servizio..................................................................................................................................23
3.3 Manutenzione.......................................................................................................................................23
3.4 Risoluzione dei problemi ......................................................................................................................25
4 Caratteristiche e dati tecnici................................................................................................. 27
4.1 Dimensioni e attacchi ...........................................................................................................................27
4.2 Vista generale e componenti principali.................................................................................................28
4.3 Circuito idraulico...................................................................................................................................29
4.4 Tabella dati tecnici................................................................................................................................30
4.5 Diagrammi ............................................................................................................................................31
4.6 Schema elettrico...................................................................................................................................32

NINFA 32 MCS
4IT
cod. 3540G180 - 02/2008 (Rev. 00)
1. Istruzioni d’uso
1.1 Presentazione
Gentile cliente
La ringraziamo di aver scelto, una caldaia murale LAMBORGHINI di concezione avanzata, tecnologia d’avanguardia,
elevata affidabilità e qualità costruttiva. La preghiamo di leggere attentamente il presente manuale perchè fornisce im-
portanti indicazioni riguardanti la sicurezza di installazione, uso e manutenzione.
NINFA 32 MCS è un generatore termico per riscaldamento e produzione di acqua calda sanitaria ad alto rendimento
funzionante a gas naturale o GPL, dotato di bruciatore atmosferico ad accensione elettronica, camera stagna a venti-
lazione forzata, sistema di controllo a microprocessore, destinata all’installazione in interno o esterno in luogo parzial-
mente protetto (secondo EN 297/A6) per temperature fino a -5°C (-15°C con kit antigelo opzionale).
1.2 Pannello comandi
fig. 1 - Pannello di controllo
Legenda
1 = Regolazione temperatura impianto
2 = Regolazione temperatura sanitario
3 = Selettore
4 = Display
5 = Indicazione funzionamento riscaldamento
6 = Indicazione funzionamento sanitario
7 = Indicazione bruciatore acceso
8 = Indicazione modalità Economy/Comfort
9 = Indicazione multifunzione
0Spento
Estate (Solo sanitario)
Inverno (Riscaldamento + Sanitario)
RESET Ripristino caldaia
TEST Funzionamento in TEST
1 3 2
5
94
6
87

NINFA 32 MCS
5IT cod. 3540G180 - 02/2008 (Rev. 00)

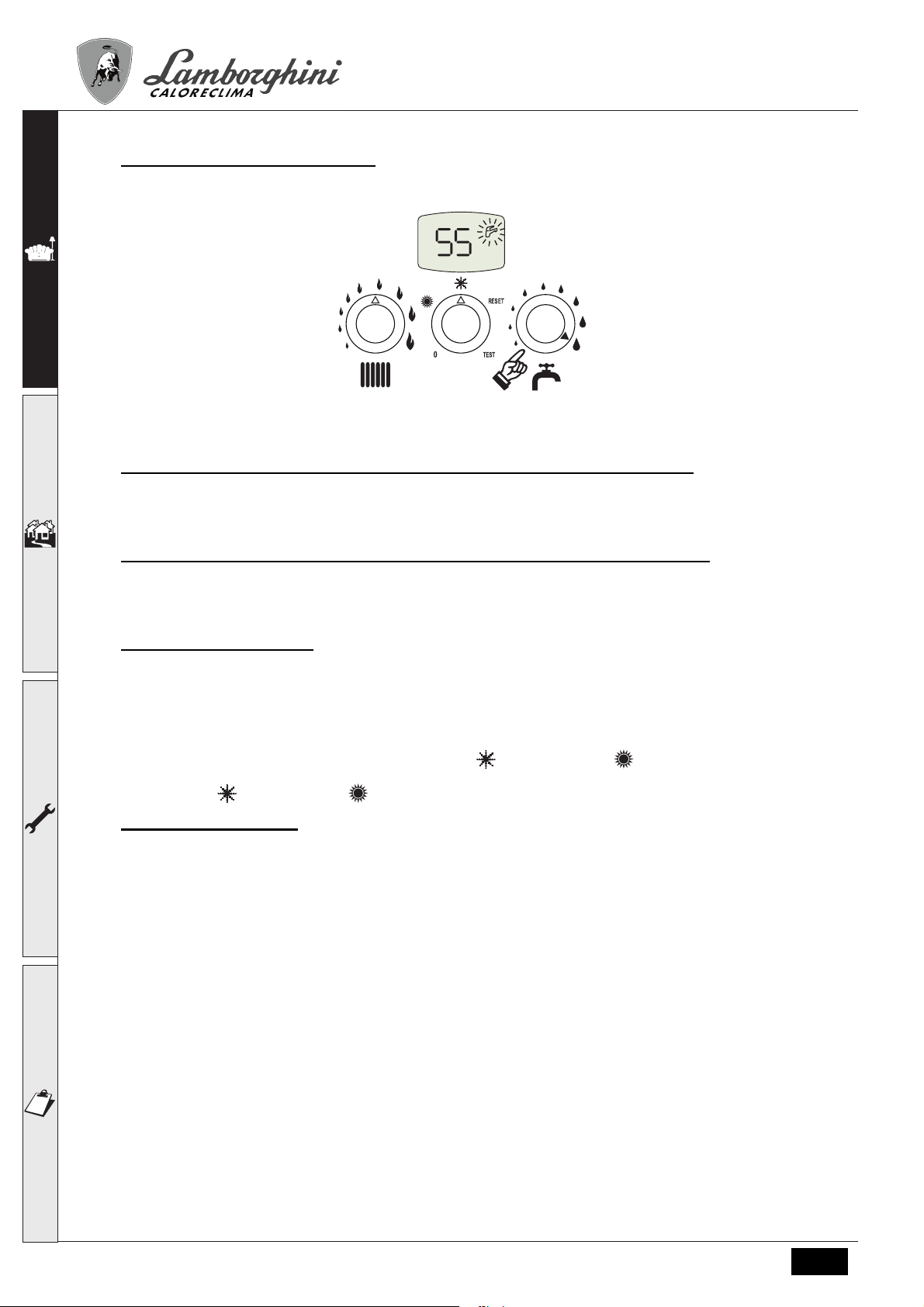

Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remoto) è indicata dall’accensione del
radiatore (part. 5 - fig. 1).
Il display multifunzione (part. 9 - fig. 1) visualizza la temperatura del sensore riscaldamento.
fig. 2
Sanitario
La richiesta sanitario (generata dal prelievo d’acqua calda sanitaria) è indicata dall’accensione del rubinetto (part. 6 -
fig. 1).
Il display multifunzione (part. 9 - fig. 1) visualizza la temperatura del sensore sanitario.
fig. 3
Comfort
La richiesta Comfort (ripristino della temperatura interna della caldaia), è indicata dall’accensione del rubinetto (part. 6
- fig. 1).
Il display multifunzione (part. 9 - fig. 1) visualizza la temperatura del sensore riscaldamento.
fig. 4

NINFA 32 MCS
6IT
cod. 3540G180 - 02/2008 (Rev. 00)
1.3 Accensione e spegnimento
Caldaia non alimentata elettricamente
fig. 5 - Caldaia non alimentata elettricamente
BTogliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo non funziona. Per lunghe soste
durante il periodo invernale, al fine di evitare danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della
caldaia, quella sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e introdurre l’apposito
antigelo nell’impianto di riscaldamento, conforme a quanto prescritto alla sez. 2.3.
Accensione caldaia
Fornire alimentazione elettrica all'apparecchio.
fig. 6 - Accensione caldaia
• Per i successivi 120 secondi il display visualizza FH che identifica il ciclo di sfiato aria dall'impianto riscaldamento
(funzione AIR PURGE).
• Durante i primi 5 secondi il display visualizza anche la versione software della scheda.
• Aprire il rubinetto del gas a monte della caldaia.
• Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua calda
sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento caldaia
Portare il selettore (part. 3 - fig. 1) sulla posizione 0.
fig. 7 - Spegnimento caldaia

NINFA 32 MCS
7IT cod. 3540G180 - 02/2008 (Rev. 00)

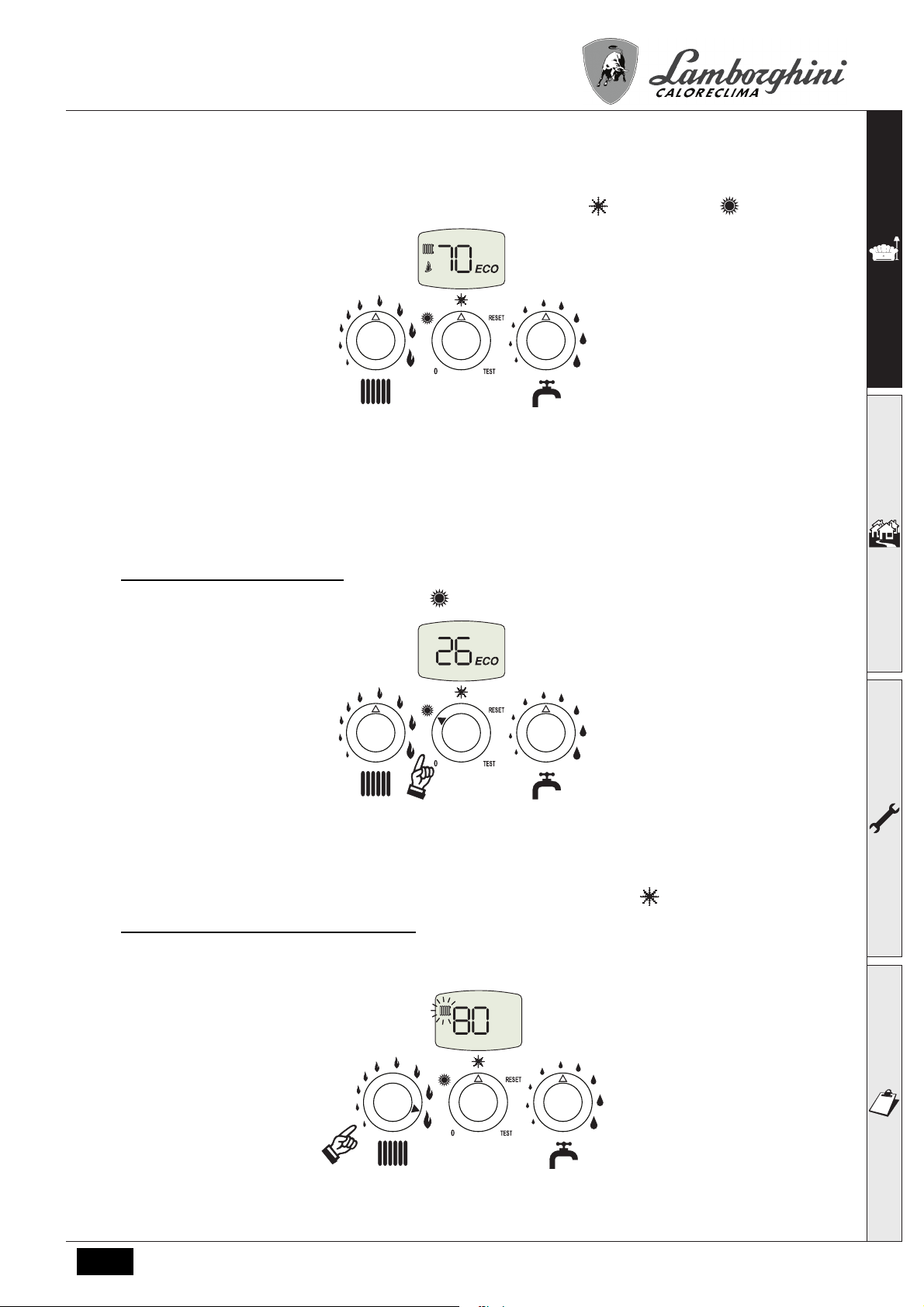

Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario e riscaldamento. Rimane attivo il sistema antigelo.
Per riaccendere la caldaia, portare il selettore (part. 3 fig. 1) sulla posizione (inverno) oppure (estate).
fig. 8
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua calda sanitaria o vi sia una ri-
chiesta al termostato ambiente.
1.4 Regolazioni
Commutazione Estate/Inverno
Portare il selettore (part. 3 - fig. 1) sulla posizione (estate).
fig. 9
La caldaia erogherà solo acqua sanitaria. Rimane attivo il sistema antigelo.
Per disattivare la modalità Estate, portare il selettore (part. 3 - fig. 1) sulla posizione (inverno).
Regolazione temperatura riscaldamento
Agire sulla manopola riscaldamento (part. 1 - fig. 1) per variare la temperatura da un minimo di 30 °C ad un massimo
di 85 °C; si consiglia comunque di non far funzionare la caldaia al di sotto dei 45 °C.
fig. 10

NINFA 32 MCS
8IT
cod. 3540G180 - 02/2008 (Rev. 00)
Regolazione temperatura sanitario
Agire sulla manopola sanitario (part. 2 - fig. 1) per variare la temperatura da un minimo di 40°C ad un massimo di 55°C.
fig. 11
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali. Nel caso non sia presente il
termostato ambiente la caldaia provvede a mantenere l’impianto alla temperatura di setpoint mandata impianto impo-
stata.
Regolazione della temperatura ambiente (con cronocomando remoto opzionale)
Impostare tramite il cronocomando remoto la temperatura ambiente desiderata all’interno dei locali. La caldaia regolerà
l'acqua impianto in funzione della temperatura ambiente richiesta. Per quanto riguarda il funzionamento con cronoco-
mando remoto, fare riferimento al relativo manuale d'uso.
Selezione ECO/COMFORT
L’apparecchio è dotato di una funzione che assicura un’elevata velocità di erogazione di acqua calda sanitaria e mas-
simo comfort per l’utente. Quando il dispositivo è attivo (modalità COMFORT), l’acqua contenuta in caldaia viene man-
tenuta in temperatura, permettendo quindi l’immediata disponibilità di acqua calda in uscita caldaia all’apertura del
rubinetto, evitando tempi di attesa.
Il dispositivo può essere disattivato dall’utente (modalità ECO) portando il selettore (part. 3 - fig. 1) sulla posizione RE-
SET per 2 secondi e successivamente sulla posizione (inverno) oppure (estate). Per attivare la modalità
COMFORT portare nuovamente il selettore(part. 3 - fig. 1) sulla posizione RESET per 2 secondi e successivamente
sulla posizione (inverno) oppure (estate).
Temperatura scorrevole
Quando viene installata la sonda esterna (opzionale) il sistema di regolazione caldaia lavora con “Temperatura Scor-
revole”. In questa modalità, la temperatura dell’impianto di riscaldamento viene regolata a seconda delle condizioni cli-
matiche esterne, in modo da garantire un elevato comfort e risparmio energetico durante tutto il periodo dell’anno. In
particolare, all’aumentare della temperatura esterna viene diminuita la temperatura di mandata impianto, a seconda di
una determinata “curva di compensazione”.
Con regolazione a Temperatura Scorrevole, la temperatura impostata attraverso la manopola riscaldamento (part. 1 -
fig. 1) diviene la massima temperatura di mandata impianto. Si consiglia di impostare al valore massimo per permettere
al sistema di regolare in tutto il campo utile di funzionamento.
La caldaia deve essere regolata in fase di installazione dal personale qualificato. Eventuali adattamenti possono essere
comunque apportati dall’utente per il miglioramento del comfort.

NINFA 32 MCS
9IT cod. 3540G180 - 02/2008 (Rev. 00)

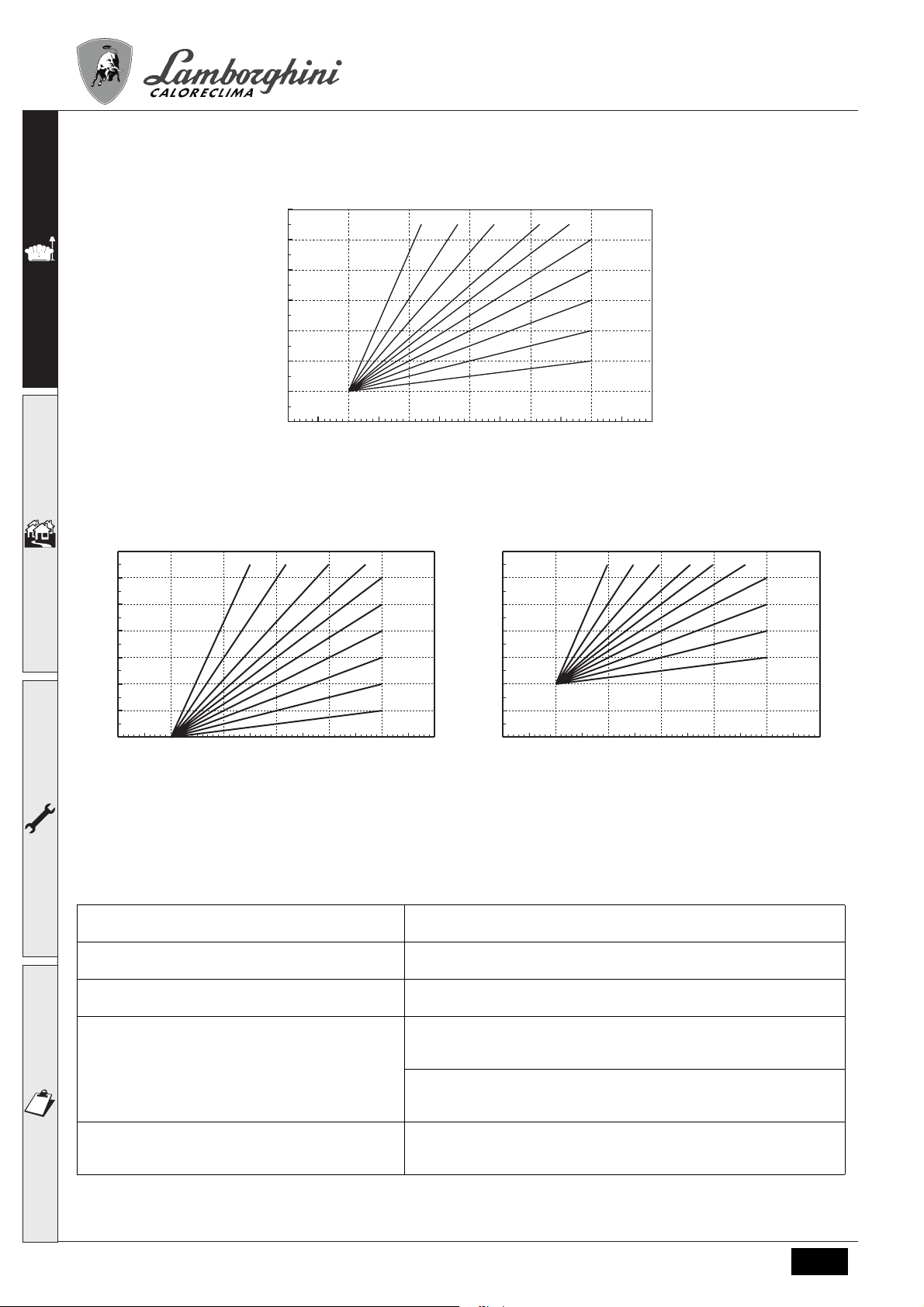

Curva di compensazione e spostamento delle curve
Portando il selettore (part. 3 - fig. 1) sulla posizione RESET per 5 secondi e successivamente sulla posizione (in-
verno) oppure (estate) viene visualizzato “CU”.
Agire sulla manopola sanitario (part. 2 - fig. 1) per regolare la curva desiderata da 1 a 10 secondo la caratteristica
(fig. 14).
Regolando la curva a 0, la regolazione a temperatura scorrevole risulta disabilitata.
fig. 12 - Curva di compensazione
Portando il selettore (part. 3 - fig. 1) sulla posizione RESET per 1 secondo e successivamente sulla posizione (in-
verno) oppure (estate) si esce dall’impostazione della curva di compensazione e viene visualizzato nuovamente
“CU”.
Ruotando in senso orario la manopola riscaldamento (part. 1 - fig. 1) viene visualizzato “OF”.
Agire sulla manopola sanitario (part. 2 - fig. 1) per regolare lo spostamento delle curve (fig. 15).
fig. 13 - Spostamento parallelo delle curve
Portando il selettore (part. 3 - fig. 1) sulla posizione RESET per 5 secondi e successivamente sulla posizione (in-
verno) oppure (estate) si esce dalla modalità regolazione curve parallele.

NINFA 32 MCS
10 IT
cod. 3540G180 - 02/2008 (Rev. 00)
Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare una curva di ordine superiore
e viceversa. Procedere con incrementi o diminuzioni di una unità e verificare il risultato in ambiente.
fig. 14 - Curve di compensazione
fig. 15 - Esempio di spostamento parallelo delle curve di compensazione
ASe alla caldaia è collegato il Cronocomando Remoto (opzionale), le regolazioni descritte in precedenza ven-
gono gestite secondo quanto riportato nella tabella 1.
Tabella. 1
Regolazione temperatura riscaldamento La regolazione può essere eseguita solo dal menù del Cronocomando
Remoto.
Regolazione temperatura sanitario La regolazione può essere eseguita solo dal menù del Cronocomando
Remoto.
Commutazione Estate/Inverno La modalità Estate ha priorità su un'eventuale richiesta riscaldamento del
Cronocomando Remoto.
Selezione Eco/Comfort Disabilitando il sanitario dal menù del Cronocomando Remoto, la caldaia
seleziona la modalità Economy. In questa condizione, la selezione da pan-
nello caldaia non sarà possibile.
Abilitando il sanitario dal menù del Cronocomando Remoto, la caldaia sele-
ziona la modalità Comfort. In questa condizione, la selezione da pannello cal-
daia risulterà possibile.
Temperatura Scorrevole Sia il Cronocomando Remoto sia la scheda caldaia gestiscono la regolazione
a Temperatura Scorrevole: tra i due, ha priorità la Temperatura Scorrevole
della scheda caldaia.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
6
8910 7
20 10 0 -10 -20
20
30
40
50
60
70
80
90
85
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
