Alston
Executive Chair
Sillón Ejecutivo
Assembly Instructions
Instrucciones de Ensamblaje
Model Number /
Número de modelo : E49229 / E49229EC

2
Chair Assembly Instructions
Carefully unpackall parts and identify them against the parts list before attempting to assemble. To avoid scratching the components,
assemble the chair ona protected surface.
Note: The casters sold with this chair are intended for use on carpet and not recommended for use ontile or hard woodfloors. Using these
casters on tile or woodflooring maycause floorsurface damage, so please consider purchasing a chairmat to protect yourfloorsurfaces.
We are here to help if you have any questions, comments, orare in need of warranty replacementparts.
Visit our website at : www.trueinnovations.com
Or call us toll free at : 1-800-379-9773
(Monday - Friday 6:00 am – 5:00 pm Pacific Time)
Instrucciones de ensamblaje
Desembale todas las partes con cuidado e identifíquelas usando la lista de partes antes de empezar el ensamblaje. Ponga la sillón sobre
una superficie protegida para evitar rayar los componentes al ensamblarlo.
Nota: Las ruedas que vienen con estesillón han sido diseñadas para pisos alfombrados. No es recomendablesu uso en pisos de cerámica
o madera. Estas ruedas pueden causar daños en la superficie de los pisos de cerámica o madera, por lo que le sugerimos que coloque un
tapete debajo del sillón para proteger el piso.
Estamos aquí para ayudarle con cualquier pregunta, comentario, o necesidad de partes de repuesto de garantía.
visite nuestra página web : www.trueinnovations.com
Llámenos gratis a : 1-800-379-9773
(Lunes-Viernes 6:00 am - 5:00 pm Hora del Pacíco).

Casters
Ruedas
Quantity/cantidad: 5
Quantity/cantidad: 1
Star Base
Base en forma de estrella
Quantity/cantidad: 1
Gas LiftwithTelescoping Cover
Cubierta telescópica y elevador
neumático
Quantity/cantidad: 1
Quantity/cantidad: 1
D
C
BA
E
3
Allen Key
Llave allen
Quantity/cantidad: 1
PARTS/PARTES
Quantity/cantidad: 2
G
F
H
Seat and Back Cushions with Arms
Cojines del asiento y respaldo con
brazos
Seat Plate
Plancha del asiento
7 8" Knobs
Perillas de 22mm
/
Quantity/cantidad: 2
1-1/2" Knobs
Perillas de 38mm

4

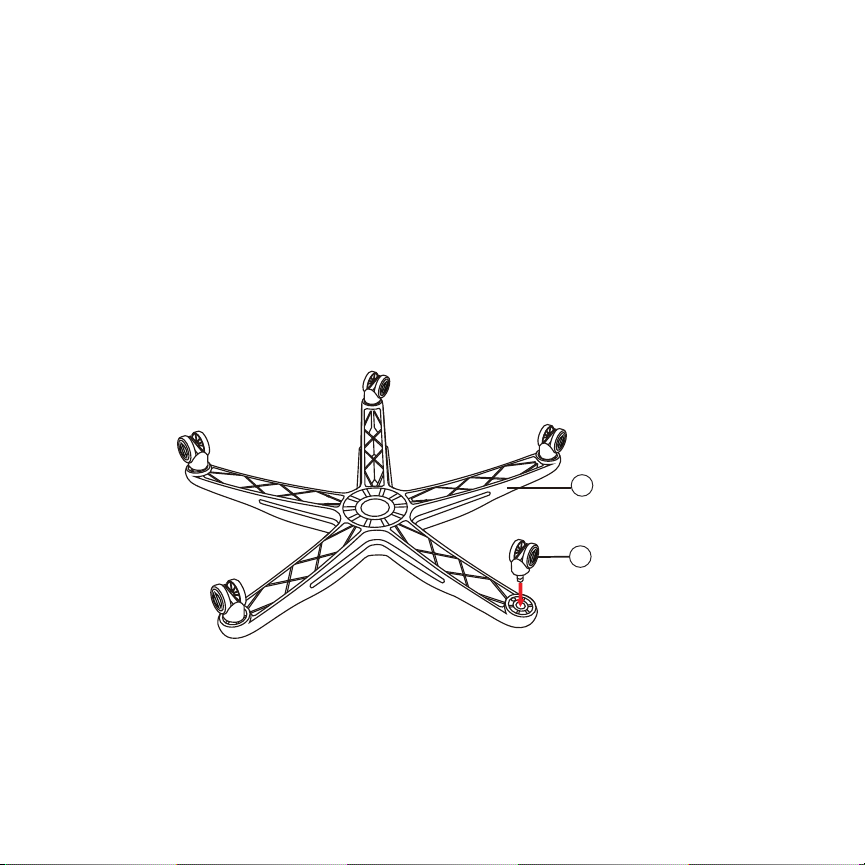

Step 1
Place the base on a protected surface to avoid scratching components when assembling. Place the Base (B) upside
down and insert Casters (A) into the bottom of the Base (B).
Paso 1
Ponga el base sobre una supercie protegida para evitar rayar los componentes al ensamblarlo. Coloque boca
abajo la base (B) en forma de estrella e inserte las ruedas (A) en el fondo de la base (B).
B
A

5
Step 2
Turn the Star Base (B) over and insert the Gas Lift with Telescoping Cover (C) through the center hole on top of Star
Base (B).
Paso 2
Voltee la base en forma de estrella (B) e inserte el elevador neumático con la cubierta telescópica (C) en el hoyo
central de la parte superior de la base (B).
B
C

6
G
F
D
E
Step 3
Place the Seat and Back Cushions w/ Arms (E) on a protected surface to avoid scratching components when assembling. Attach the Seat
Plate (D) to the bottom of the Seat Cushion (E) (with the front of the seat plate facing the front of seat cushion). Align the seat plate so the
FRONT on the seat plate matches the FRONT label on the bottom of the seat cushion. Attach by using 1-1/2” Knobs (G) for the front holes
of the Seat Plate (D) and 7/8” Knobs (F) for the rear holes of the Seat Plate (D).
*Note: Tighten the knobs completely.
Paso 3
Coloque los cojines del asiento y respaldo con brazos (E) sobre una supercie protegida para evitar rayar los componentes durante el
ensamblaje. Fije el mecanismo del asiento (D) a la parte inferior del cojín del asiento (E) (con el frente del mecanismo del asiento en
dirección hacia el frente del cojín del asiento). Alinee la plancha del asiento de forma que la parte FRONTAL de la misma coincida con la
etiqueta FRONTAL situada sobre la parte inferior del cojín del asiento. Asegure con las perillas de 38mm (G) en los oricios delanteros del
mecanismo del asiento (D) y a perillas de 22mm (F) en los oricios posteriores del mecanismo del asiento (D).
* Nota: Apriete los perillas completamente.

7
E
CD

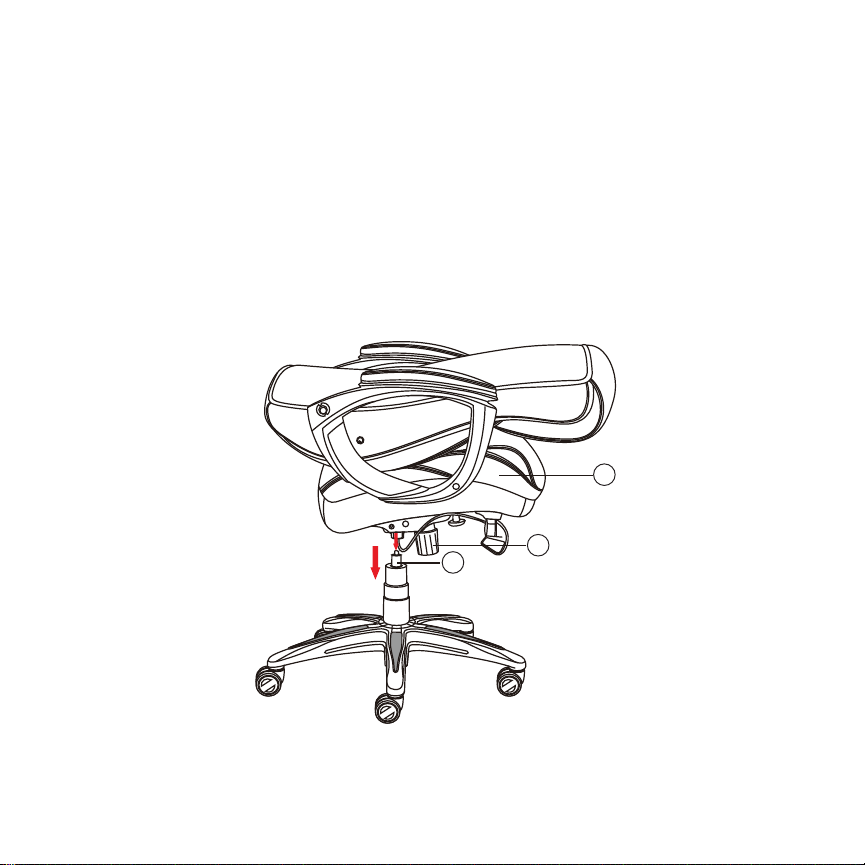

Step 4
Place the pre-assembled Seat and Back Cushions w/ Arms (E) and Seat Plate (D) on top of Gas Lift (C) and press down until fully
engaged.
Paso 4
Coloque los cojínes preensamblados del asiento y del respaldo con brazos (E) y la plancha del asiento (D) sobre el elevador neumático
(C), y presione hacia abajo hasta que queden totalmente enganchados.

8
Step 5
Standing in front of the chair, push the back cushion into an upright position. Check to make sure both locking pins have locked into the
arm holes correctly.
Paso 5
Párese frente al sillón y ponga el cojín del respaldo en posición vertical. Cerciórese que las dos clavijas de bloqueo estén aseguradas
correctamente en los oricios de los brazos.

9

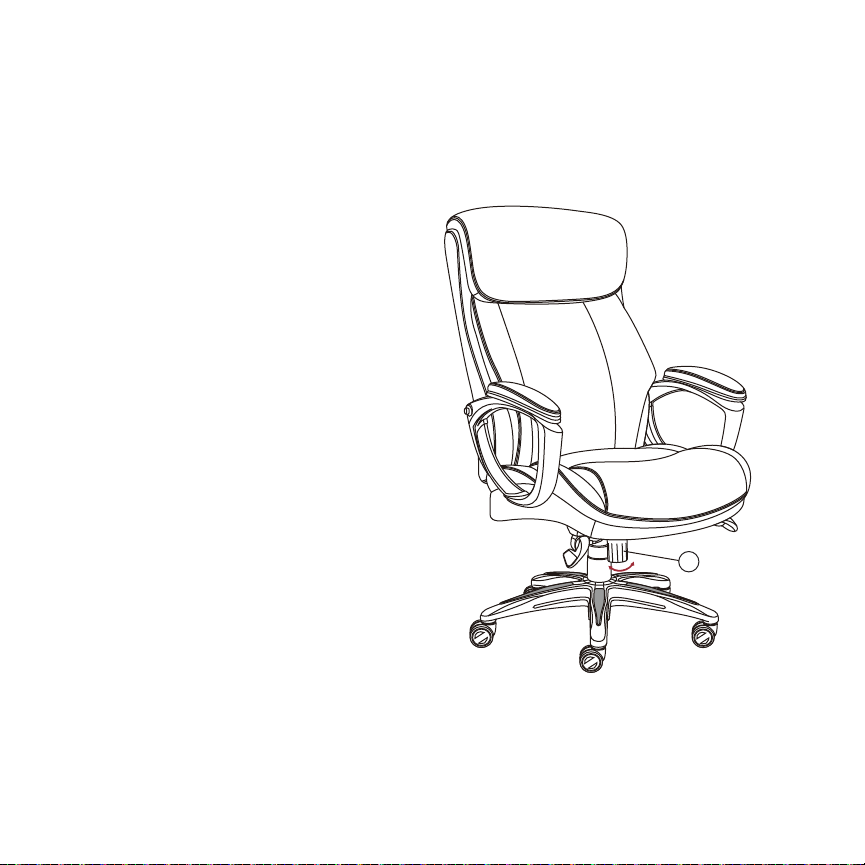

Operating Instructions
Function Instruction - 1
ToAdjust Seat Height:
While seated, reach under the right side of the arm to find the
lever. Lift the lever and raise your body up slightly to allow the
chair to rise to the desired height. Once desired height is
reached, release lever to lock chair at desired height.To lower
the seat, lift the lever while seated.The chair will descend until
the lever is released or the chair reaches the bottom position.
Instrucciones de Funcionamiento - 1
Para ajustar la altura del sillón:
Estando sentado, por el lado derecho del brazo estire la mano
hasta alcanzar la manija de ajuste. Suba la manija y levante
ligeramente el cuerpo para que el sillón suba a la altura
deseada. Cuando haya alcanzado la altura deseada, suelte el
mango para bloquear la silla en la altura deseada. Para bajar el
asiento, levante la manija mientras ejerce peso sobre el asiento.
La silla descenderá hasta que suelte la manija o el sillón haya
llegado a la posición de fondo.
Instrucciones de Uso

10
Function Instruction - 2
To Operate Tilt Lockout:
While seated, reach under the left side of the chair to find the lever.
Push down the lever and lean back to allow the chair to tilt
backwards. To lock the chair in the upright or vertical position, sit
upright and pull the lever to the up position.
Instrucciones de Funcionamiento - 2
Para operar el seguro de la inclinación:
Cuando esté sentado, busque la palanca debajo del costado
izquierdo de la silla. Empuje la palanca hacia abajo y reclínese
para que la silla se incline hacia atrás. Para bloquear la silla en
posición vertical, siéntese derecho y empuje la palanca hasta
dejarla en posición vertical.
