Legrand C2g31017 User manual



-



-



-





............................................

..........................................................

...........................................

 ............................................

........................................................

 .........................................

..........................................................

...............................

 ..............................................................

 ..............................................

.................................................

’ .....................................

........................................

 .........................................................

..................................................

 ..................................................

..............................

 ......................................................

 ................... 

................................................. 

 .................................. 

 ...................................... 

........................................................ 

 ............................................ 

 ........................................................ 

 ................................

............................................................... 

  













-

Transmier Transmier

8 SELECT Input selection button.

9 IR SENSOR Receives IR signal from IR remote.

10 EDID EDID Switch for VGA EDID management. For more

information, see EDID Management section.

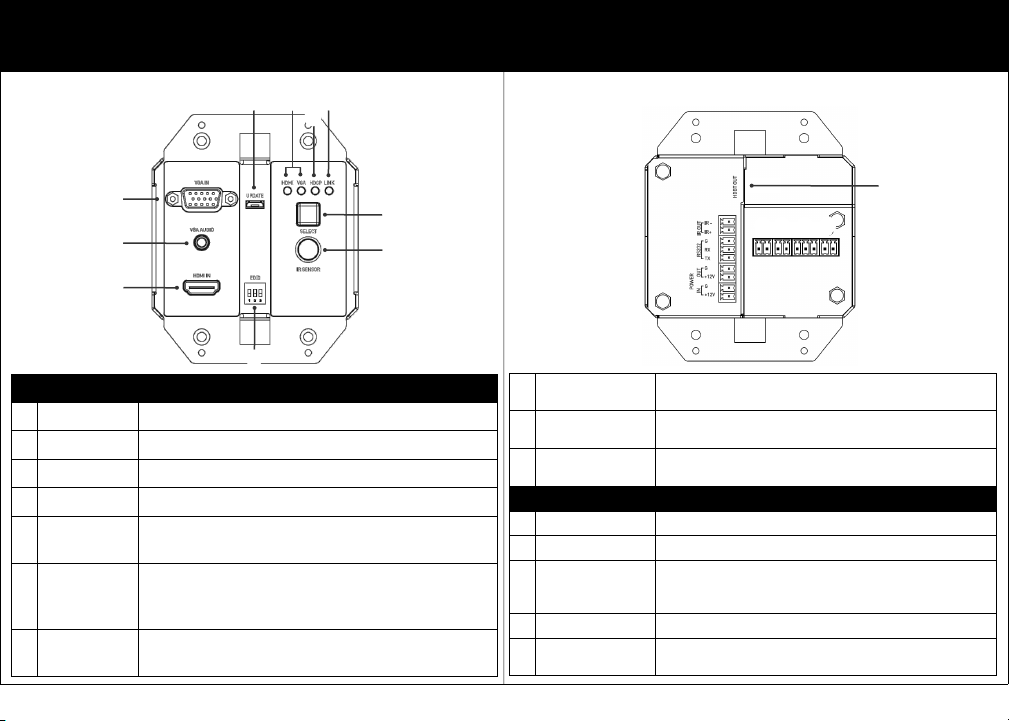

REAR PANEL DESCRIPTION

11 HDBT OUT HDBaseT Output. Connect to an HDBaseT receiver.

12 Power IN For local DC 12V input.

13 Power OUT For DC 12V output when the “Power In” port is connected

to local power supply. If the transmitter is powered by

PoC, this port doesn’t output power.

14 RS232 For RS232 pass-through.

15 IR OUT IR signal output. Connect to an IR emitter using the 2-pin

phoenix connector provided.

FRONT PANEL DESCRIPTION

1 VGA IN VGA input. Connect to a VGA source.

2 VGA AUDIO Audio input embedded with VGA input.

3 HDMI IN HDMI input. Connect to an HDMI source.

4 UPDATE Micro USB port. Connect to a PC for firmware upgrade.

5 Input Selection LEDs LED On: Corresponding input channel is selected.

6 HDCP LED

On: HDCP protected content is being transmitted.

Blinking: Non-HDCP protected content is being transmitted.

Off: No content is being transmitted.

7 LINK LED On: HDBT link is normal.

Off/Blinking: No HDBT link or link error.

①

②

③

④⑤

⑥

⑦

⑧

⑨

⑩

⑫

⑪

⑬⑭⑮





• HDMI and VGA inputs AV switching transmier.

• Supports automac switching.

• HDMI input up to 4K@60Hz (YUV 4:2:0) and HDCP 2.2, VGA input up to 1920x1200@60Hz.

• Via a Cat 6a/7 cable, transmits 4K@60Hz (YUV 4:2:0) up to 40m/131 and 1080P@60Hz

signal up to 70m/230.

• Via a Cat 5e/6 cable, transmits 4K@60Hz (YUV 4:2:0) signal up to 35m/115 and

1080P@60Hz signal up to 60m/197.

• Supports RS232 and IR pass-through over HDBaseT.

• Supports one-way PoC funcon, the transmier can be powered by the receiver with PSE

module.

• Can be powered by local DC 12V power supply and share power with near device via the

2-pin phoenix power out connector.

• Independent DIP switch provided for VGA EDID management.

• HDMI input EDID is copied from HDBaseT receiver.

• Supports rmware update.



• 1 x Wall Plate Transmier

• 1 x Wall Plate Plasc Panel (2‐Gang US,

with Screws)

• 1 x Phoenix Male Connector (3.5mm, 3 Pins)

• 3 x Phoenix Male Connectors (3.5mm, 2 Pins)

• 4 x Mounng Screws

• 1 x Manual







-









-



Warnings:

• Before wiring, disconnect the power from the device.

• During wiring, connect and disconnect the cables gently.

Steps for device wiring:

1. Connect HDBT: Connect HDBT OUT of the transmier to

HDBT IN of an HDBT receiver via a Cat 5e/6/6a/7 cable.

2. Connect an HDMI display to the receiver.

3. Connect power adapter to the receiver.

4. Connect a power adapter to the transmier (If the receiver

includes PSE module, it can send power to the transmier

and no addional power adapter is required at transmier

side).

5. Connect the video sources to the transmier.

6. Power on all aached devices.

7. Select a desired video source through automac or manual

switching funcon.



Input Select Buon and Switching

• This transmier will select an acve input or the rst-come rst-served if both inputs are acve.

• The input select buon can select either input source only if both inputs are acve.

Key funcon descripon:

1. If HDMI IN and VGA IN are both connected to the source devices, and HDMI IN is selected as current source, pressing the input select buon

will switch to VGA as source. If the VGA source is unplugged, it will switch back to HDMI IN automacally.

2. If only HDMI IN is connected to the source device, and HDMI IN is selected as current source, pressing the input select buon will have no

eect and it will remain as HDMI IN.









-



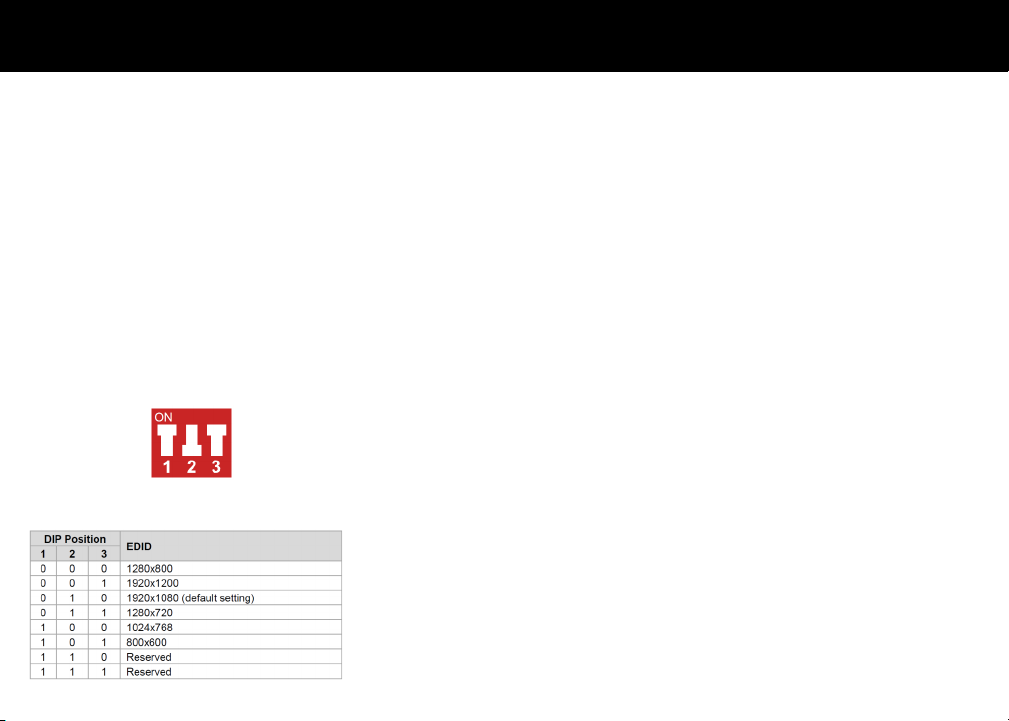

The transmier equips a 3-pin DIP switch on front panel for EDID conguraon of VGA input.

By default, the EDID switch is set in “010” posion. To congure EDID for VGA input, refer to

the following table:

1

0

Note:

• The EDID conguraon changes of VGA input will take

eect immediately.

• HDMI input EDID is copied from HDBaseT receiver.



This product supports rmware upgrading through Micro USB port. Please contact your supplier to get the latest upgrade tool “Legrand Product

Firmware Updater”. Note：Don’t power o the device during upgrade process.

Steps to upgrade FW:

1. Connect the Micro USB port of the device to a PC.

2. Connect the power adapter provided to the device, and power on the device.

3. Click to run the “Legrand Product Firmware Updater” soware. The interface of the soware is as follows:

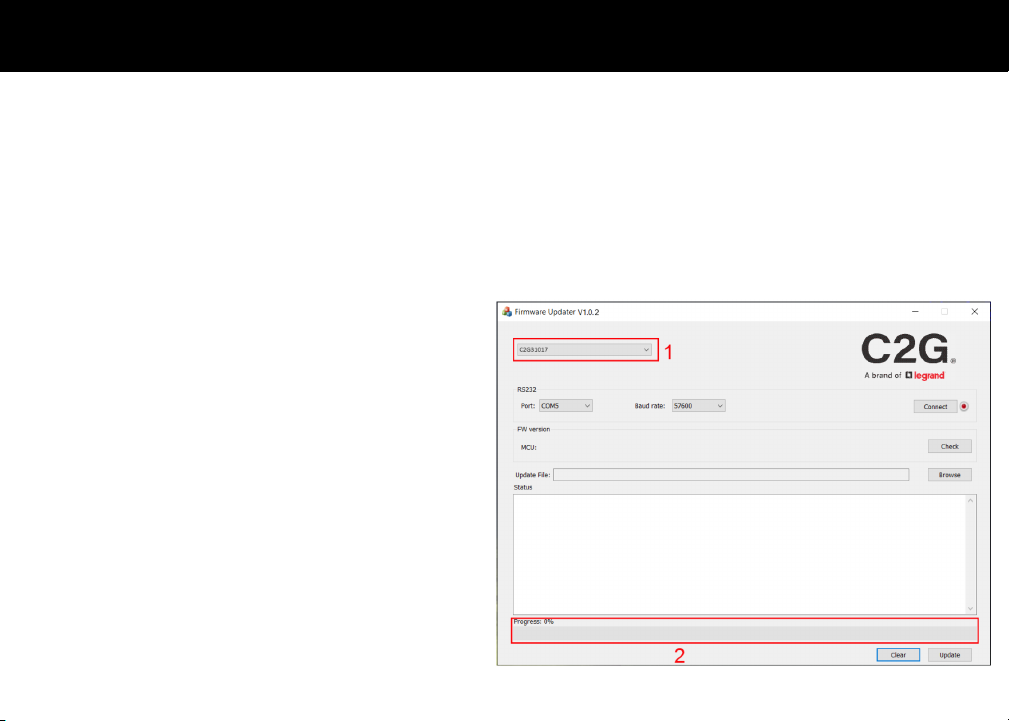

Introducon of the “Firmware Updater”:

• 1: Select C2G31017.

• RS232:

• Port: Select the correct COM Port number.

• Baud rate: Select the correct baud rate, the correct baud rate for

upgrading is 57600.

• Connect: Click the buon to connect with the device.

• FW version: Click “Check” buon to check the current FW version

of the device aer successful connecon.

• Update File:

• Click “Browse” to select the FW upgrade bin le from the local PC.

• Update:

• Click the buon to start upgrading FW aer the bin le is uploaded.

• Log: Show the log of the operaons on the soware and returning

informaon of the device.

• Clear: Click the buon to clear up all the log in the white box.

• 2: The progress bar will show the upgrading process.









-



4. Click “Browse” to select the upgrade bin le from the local PC and click “Update” to start upgrading rmware of the device.

Note: Don’t power o the device during upgrade process.

4.









-







-







’

















--





________________________________________________________________________________________________________________________





-

Émeeur









Émeeur









-

8 Sélectionner Bouton de sélection d'entrée

9 Capteur IR Reçoit le signal IR de la télécommande IR.

10 EDID Commutateur EDID pour la gestion VGA EDID. Pour plus

d'informations, consultez la section Gestion EDID.

PANNEAU ARRIÈRE DESCRIPTION

11 Sortie HDBT Sortie HDBaseT. Connectez-vous à un récepteur HDBaseT.

12 Puissance dans Pour une entrée DC 12V locale.

13 Sortie Power Pour une sortie CC 12 V lorsque le port “Power In” est

connecté à l'alimentation électrique locale. Si l’émetteur est

alimenté par PoC, ce port ne produit pas d’alimentation.

14 RS232 Pour RS232 pass-through.

15 Sortie IR Sortie de signal IR. Connectez-vous à un émetteur IR à l'aide

du connecteur phénix à 2 broches fourni.

PANNEAU AVANT DESCRIPTION

1 Entrée VGA Entrée VGA. Connectez-vous à une source VGA.

2 Audio VGA Entrée audio intégrée avec entrée VGA.

3 Entrée HDMI Entrée HDMI. Connectez-vous à une source HDMI.

4 MISE À JOUR Port micro-USB. Connectez-vous à un PC pour la mise à niveau

du micrologiciel.

5 LED de sélection

d'entrée LED allumée: le canal d'entrée correspondant est sélectionné.

6 LED HDCP

Allumé: un contenu protégé HDCP est en cours de transmission.

Clignotant: un contenu non protégé par HDCP est en cours de

transmission.

Désactivé: aucun contenu n'est transmis.

7 LED de liaison Allumé: la liaison HDBT est normale.

Désactivé / Clignotant: aucune liaison HDBT ou erreur de liaison

①

②

③

④⑤

⑥

⑦

⑧

⑨

⑩

⑫

⑪

⑬⑭⑮



• Entrées HDMI et VGA Émeeur de commutaon AV.

• Prend en charge la commutaon automaque.

• Entrée HDMI jusqu'à 4K à 60Hz (YUV 4: 2: 0) et HDCP 2.2, entrée VGA jusqu'à 1920x1200 à 60Hz.

• Via un câble Cat 6a / 7, transmet le signal 4K @ 60Hz (YUV 4: 2: 0) jusqu'à 40 m/131  et le signal

1080P @ 60Hz jusqu'à 70 m/230 .

• Via un câble Cat 5e / 6, transmet un signal 4K à 60 Hz (YUV 4: 2: 0) jusqu'à 35 m/115  et un signal

1080P à 60 Hz jusqu'à 60 m/197 .

• Prend en charge les transmissions RS232 et IR sur HDBaseT.

• Prend en charge la foncon PoC unidireconnelle, l'émeeur peut être alimenté par le récepteur

avec le module PSE.

• Prend en charge PoC PD pour recevoir l'alimentaon d'un récepteur HDBaseT avec module PSE.

• Peut être alimenté par une alimentaon CC 12 V locale et partager l'alimentaon avec un

appareil proche via le connecteur de sore d'alimentaon Phoenix à 2 broches.

• Interrupteur DIP indépendant fourni pour la geson VGA EDID.

• L'entrée HDMI EDID est copiée à parr du récepteur HDBaseT.

• Prend en charge la mise à jour du micrologiciel.



’

• 1 x Émeeur de plaque murale

• 1 x panneau en plasque de plaque murale

(2 groupes US, avec vis)

• 1 x Connecteur mâle Phoenix (3,5 mm,

3 broches)

• 3 x Connecteurs mâles Phoenix (3,5 mm,

2 broches)

• 4 x Vis de montage

• 1 x Manuel





-



Mises en garde:

• Avant le câblage, débranchez l'alimentaon de tous les

appareils.

• Pendant le câblage, connectez et déconnectez

doucement les câbles.

Étapes pour le câblage de l'appareil:

1. Connecter HDBT: Connectez HDBT OUT de l'émeeur à

HDBT IN d'un récepteur HDBaseT via un câble Cat 5e /

6/7.

2. Connectez un écran HDMI au récepteur..

3. Connectez un adaptateur secteur au récepteur.

4. Connectez un adaptateur d'alimentaon à l'émeeur (si

le récepteur comprend un module PSE, il peut envoyer de

l'alimentaon à l'émeeur et aucun adaptateur

d'alimentaon supplémentaire n'est requis du côté de

l'émeeur).

5. Connectez les sources vidéo à l'émeeur.

6. Allumez tous les appareils connectés.

 Séleconnez la source vidéo souhaitée via la foncon de

commutaon automaque ou manuelle.







-



Bouton de sélecon d'entrée et commutaon

• Cet émeeur séleconnera une entrée acve ou le premier arrivé premier servi si les deux entrées sont acves.

• Le bouton de sélecon d'entrée peut séleconner l'une ou l'autre source d'entrée uniquement si les deux entrées sont acves.

Descripon de la foncon clé :

1. Si HDMI IN et VGA IN sont tous deux connectés aux appareils source et que HDMI IN est séleconné comme source actuelle, appuyez sur

le bouton de sélecon d'entrée pour basculer sur VGA comme source. Si la source VGA est débranchée, elle reviendra automaquement

sur HDMI IN.

2. Si seule HDMI IN est connectée à l'appareil source et que HDMI IN est séleconné comme source actuelle, appuyer sur le bouton de

sélecon d'entrée n'aura aucun eet et il restera comme HDMI IN.







-



L'émeeur est équipé d'un interrupteur DIP à 3 broches sur le panneau avant pour la conguraon

EDID de l'entrée VGA.

Par défaut, le commutateur EDID est réglé sur la posion «010». Pour congurer EDID pour l'entrée

VGA, reportez-vous au tableau suivant:

Noter:

• Les changements de conguraon EDID de l'entrée VGA

prendront eet immédiatement.

• L'EDID de l'entrée HDMI est copiée à parr du récepteur

HDBaseT

1

0



Ce produit prend en charge la mise à niveau du micrologiciel via le port Micro USB. Veuillez contacter votre fournisseur pour obtenir le dernier

oul de mise à niveau « Legrand Product Firmware Updater ».

Remarque : N’éteignez pas l’appareil pendant le processus de mise à niveau.

Étapes pour mere à niveau FW:

1. Connectez le port Micro USB de l’appareil à un PC.

2. Connectez l’adaptateur secteur fourni à l’appareil et meez l’appareil sous tension.

3. Cliquez pour exécuter le logiciel « Legrand Product Firmware Updater ». L'interface du logiciel est la suivante :

  

• 

• 



 







•    





• 





• 





• 



• 



• 









-















-







-



’’’

’-’

 ’’’’’

’’

’’

’



’’’

’--





’







--





________________________________________________________________________________________________________________________





-



①

②

③

④⑤

⑥

⑦

⑧

⑨

⑩

⑫

⑪

⑬⑭⑮















- 

Transmisor Transmisor

8 Seleccione Botón de selección de entrada

9 Sensor de infrarrojos Recibe la señal de infrarrojos del mando a distancia por

infrarrojos.

10 EDID Conmutador EDID para la gestión VGA EDID. Para obtener más

información, consulte la sección Gestión de EDID.

PANEL POSTERIOR DESCRIPCIÓN

11 Salida HDBT Salida HDBaseT. Conéctese a un receptor HDBaseT.

12 Poder en Para entrada local DC 12V.

13 Sin electricidad Para salida DC 12V cuando el puerto "Power In" está conectado

a la fuente de alimentación local. Si el transmisor está

alimentado por PoC, este puerto no emite energía.

14 RS232 Para paso a través de RS232.

15 IR hacia fuera Salida de señal IR. Conéctese a un emisor de infrarrojos

mediante el conector phoenix de 2 pines proporcionado.

PANEL FRONTAL DESCRIPCIÓN

1 Entrada VGA Entrada VGA. Conéctese a una fuente VGA.

2 Audio VGA Entrada de audio integrada con entrada VGA.

3 Entrada HDMI Entrada HDMI. Conéctese a una fuente HDMI.

4 Actualizar Puerto micro USB. Conéctese a una PC para actualizar el firmware.

5 LED de selección

de entrada LED encendido: se selecciona el canal de entrada

correspondiente.

6 LED HDCP Encendido: se está transmitiendo contenido protegido por HDCP.

Parpadeando: se está transmitiendo contenido no protegido por

HDCP. Apagado: No se está transmitiendo contenido.

7 LED de enlace Encendido: el enlace HDBT es normal.

Apagado / Parpadeante: No hay enlace HDBT o error de enlace.

LEGRAND C2G31017 User manual

Popular Extender manuals by other brands
