Leica THAMBAR-M 1:2.2/90 User manual

DAS WESENTLICHE.
Leica Camera AG│Am Leitz-Park 5
35578 WETZLAR│DEUTSCHLAND
Telefon [phone]
Telefax [phone]
www.leica-camera.com
93794 I/18/LW/D
THAMBAR-M
1:2.2/90
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES
取扱説明書

1
1
1a
3
2
4
4a
3a
3 b
5
6
7
8

2
Bezeichnung der Teile
1. Gegenlichtblende
a. Zentralblende
2. Filter-Innengewinde
3. Blenden-Einstellring
a. Index für Blendeneinstellung
b. Blendenskalen
4. Griffbereich für Entfernungseinstellung
a. Entfernungsskala
5. Index für Entfernungseinstellung
6. Schärfentiefe-Skala
7. Roter Indexpunkt für Objektivwechsel
8. 6-Bit Objektivkennung
Designation of parts
1. Lens hood
a. Center spot filter
2. Internal thread for filters
3. Aperture setting ring
a. Index point for aperture setting
b. Aperture scales
4. Grip section ring for distance setting
a. Distance scale
5. Index for distance setting
6. Depth of field scale
7. Red index point for changing lenses
8. 6 bit lens identification contacts
Désignation des pièces
1. Parasoleil
a. Filtre spécial
2. Filtre-filetage intérieur
3. Bague de réglage de diaphragme
a. point de repère pour le réglage du diaphragme
b. graduations du diaphragme
4. Zone de prise pour mise au point
a. graduation de distance
5. Index de mise au point
6. Graduation de la profondeur de champ
7. Point de repère rouge pour le changement
d'objectif
8. Identification d’objectif 6 bits
Benaming van de onderdelen
1. Tegenlichtkap
a. Speciaal filter
2. Filter-binnendraad
3. Diafragma-instelring
a. Indexpunt voor diafragma-instelling
b. Diafragmaschaal
4. Greepbereik voor afstandsinstelling
a. Afstandsschaal
5. Index voor afstandsinstelling
6. Scherptediepteschaal
7. Rood indexpunt voor het verwisselen van
objectief
8. 6-bit objectiefdetectie

3
Denominazione dei componenti
1. Paraluce
a. Filtro centrale
2. Filettatura interna per filtri
3. Ghiera per la regolazione del diaframma
a. indice per la regolazione del diaframma
b. scale del diaframma
4. Area di impugnatura per la regolazione della
messa a fuoco
a. scala delle distanze
5. Punto per regolazione della messa a fuoco
6. Scala delle profondità di campo
7. Punto di riferimento rosso per cambio
dell'obiettivo
8. Obiettivo con codifica a 6 bit
Denominación de los componentes
1. Parasol
a. Filtro flou
2. Rosca interior del filtro
3. Anillo de ajuste del diafragma
a. Índice para el ajuste del diafragma
b. Escalas del diafragma
4. Zona de agarre para el ajuste de la distancia
a. Escala de distancia
5. Índice para el ajuste de la distancia
6. Escala de profundidades de campo
7. Punto de índice rojo para el cambio de objetivo
8. Identificación de objetivo de 6 bits
各部の名称
1. レンズフード
 a.特殊フィルター
2. フィルター取り付け枠
3. 絞りリング
 a.絞り指標
 b.絞り目盛
4. フォーカス設定用グリップ
 a.距離目盛
5. フォーカシング指標
6. 被写界深度スケール
7. レンズ着脱指標
8. 6ビットコード

4
DE Vielen Dank für Ihr Vertrauen, dass Sie uns mit dem Kauf dieses Objektivs entge-
gengebracht haben. Damit Sie viele Jahre an diesem hochwertigen Produkt Freu-
de haben, lesen Sie bitte diese Anleitung sorgfältig durch.
TECHNISCHE DATEN
Spezielles Weichzeichner-Portrait-Teleobjektiv
Bildwinkel
(diagonal, horizontal, vertikal) ca. 27°, 23°, 15° (Für Kleinbild 24x36 mm)1

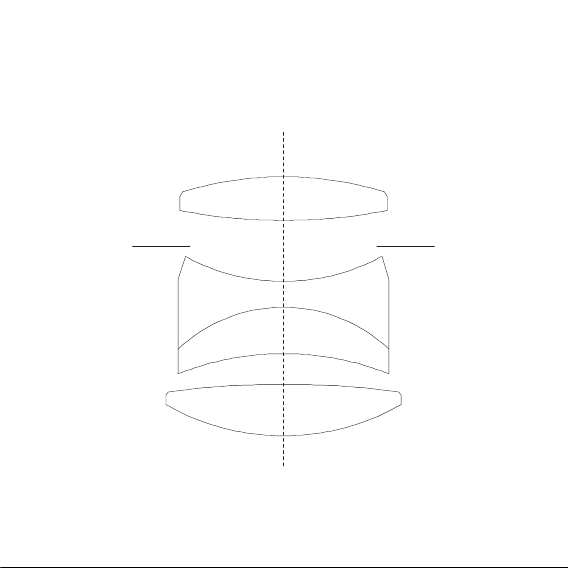

Optischer Aufbau
Zahl der Linsen/Glieder
Lage d. Eintrittspupille
(bei unendlich)
4/3
49,6mm
(in Lichteinfallsrichtung hinter Bajonett-Auflagefläche)
Entfernungseinstellung
Arbeitsbereich
Skala
Kleinstes Objektfeld/Größter Maßstab
1 m bis ∞
Meter-Einteilung
ca. 215x322mm/1:9,0 (Für Kleinbild 24x36 mm)1
Blende
Einstellung/Funktionsweise
Einstellbereich
Nicht rastend
2,2 - 2,6, bzw. 9 - 25 (Werte in weiß, für die Verwendung
ohne dazugehörige Zentralblende) /2,3 - 6,3 (Werte in
rot, für die Verwendung mit dazugehöriger Zentralblende)
Bajonett Leica M-Schnellwechsel-Bajonett mit 6 Bit Strichcode-
Objektivkennung für digitale M-Modelle2
Filterfassung/Gegenlichtblende Innengewinde für Schraubfilter E49, Zentralblende und
Aufsteck-Gegenlichtblende im Lieferumfang

5
DE
Sucher Kamerasucher3
Oberflächenausführung Schwarz lackiert (Entfernungsskala: silbern)
Abmessungen und Gewicht
Länge bis Bajonettauflage
(ohne/mit Gegenlichtblende)
Größter Durchmesser
(ohne Gegenlichtblende)
Gewicht
ca. 90/110mm
ca. 57mm
ca. 500g
Verwendbare Kameras Alle Leica M-Kameras1, 3
1Die Verwendung an den Leica M8-Modellen wird nicht empfohlen, da die optischen Eigenschaften
sich nicht für kleinere Formate als 24x36mm eignen.
2Die 6 Bit-Objektivkennung im Bajonett (8) ermöglicht es den digitalen Leica M-Modellen, den ange-
setzten Objektivtyp zu erkennen. Die Kamera nutzt diese Information zur Optimierung von Belichtung
und Bilddaten.
3Die Leica M1 besitzt keinen 90 mm-Leuchtrahmen.

6
DE BESONDERE EIGENSCHAFTEN
Einzelheiten zu den optischen Eigenschaften und den technischen Details finden
Sie auf der Homepage der Leica Camera AG:
www.leica-camera.com

7
DE
AUFBAU DES OBJEKTIVS
Beim Leica Thambar-M 1:2.2/90 trägt das drehbare vordere Teil der
Objektivfassung den Blenden-Einstellring (3), den geriffelten Griffbereich für die
Scharfeinstellung (4) sowie die Blenden- (3b) und Entfernungsskalen (4a). Auf
dem feststehenden hinteren Teil der Objektivfassung befinden sich der Index für
die Entfernungseinstellung (5), die Schärfentiefe-Skala (6) sowie ein roter Punkt
für den Objektivwechsel (7). Im Bajonettflansch befindet sich eine 6-Bit
Strichcode-Objektivkennung (8), die dem Kameragehäuse Objektivdaten
übermittelt zwecks Abgleich mit dem Belichtungs-Messsystem digitaler Leica
M-Modelle, sowie zur Objektivtyp-bezogenen Optimierung der Bilddaten.
ANWENDUNG OHNE/MIT ZENTRALBLENDE
Auf Grund seiner speziellen optischen Eigenschaften lässt sich der Grad der
Weichzeichnung des Leica Thambar-M 1:2.2/90 in gewissem Umfang steuern.
Ohne die mitgelieferte Zentralblende (2) geschieht dies ausschließlich mit der
Blende, gültig ist dabei die Skala mit den weißen Werten. Bei offener Blende ist
die Weichzeichnung sehr ausgeprägt, bei Blendenwerten von etwa 9 und größer
liefert das Objektiv seine kontrastreichste Wiedergabe. Das ist darauf
zurückzuführen, dass dann ausschließlich der mittlere Bereich der Optik mit der
besten Bildfehlerkorrektur zum Einsatz kommt. Mit der mitgelieferten
Zentralblende kann eine nochmals stärkere Weichzeichnung erzielt werden: Da
der lichtundurchlässige Fleck in der Blendenmitte das mittlere Strahlenbündel
sperrt, wird das Bild im Wesentlichen nur noch durch einen Strahlenring erzeugt,
und demzufolge nur mit dem Bereich der Optik, der in erster Linie für die
Weichzeichnung verantwortlich ist. In diesem Fall gilt die Blendenskala mit den
roten Werten. Die höheren Werte der größeren Öffnungen (gegenüber denen auf
der weißen Skala) berücksichtigen den Lichtverlust durch die Sperrung des

8
DE mittleren Strahlenbündels. Diese Skala reicht nur bis 6,3, da die gleichzeitige
Verwendung noch kleinerer Blendenöffnungen und der Zentralblende in der
Bildmitte dunkel bis schwarze runde Bereiche ergibt. Die Sperrung des mittleren
Strahlenbündels bewirkt darüber hinaus, dass unscharfe Lichtpunkte als helle
Ringe abgebildet werden.
EINSTELLUNG DER BLENDE
Es empfiehlt sich zunächst, die Blende mit dem entsprechenden Ring (3) und
danach erst die Schärfe einzustellen, da die Blendenskalen (3b) auf dem
drehbaren vorderen Teil der Objektivfassung angeordnet sind und demzufolge
nicht bei allen Entfernungseinstellungen vollständig von oben zu sehen sind. Zur
Sicherheit gegen eine versehentliche Verstellung der Entfernung sollte der
vordere Teil der Objektivfassung bei der Blendeneinstellung festgehalten
werden.
SCHARFEINSTELLUNG
Das Einstellen der Schärfe erfolgt durch Drehen des vorderen Teils der
Objektivfassung am Griffbereich (4).
SCHÄRFENTIEFE-SKALA
Die Skala (6) auf dem feststehenden hinteren Teil der Objektivfassung zeigt den
Bereich der Schärfentiefe für die jeweils eingestellte Entfernung an. Abgelesen
wird dabei jeweils an den entsprechenden, mit den Blendenwerten gekennzeich-
neten Linienabschnitten.

9
DE
GEGENLICHTBLENDE
Die Gegenlichtblende (1) für das Leica Thambar-M 1:2.2/90 wird gerade auf
das Objektiv ausgerichtet und dann auf dessen Frontfassung geschoben. Zur
platzsparenden Aufbewahrung lässt sie sich auch umgekehrt aufsetzen. In
dieser Position kann der mitgelieferte Metall-Deckel aufgesetzt werden. Solange
die Kamera fotografierbereit getragen und benutzt wird, sollte die Gegenlicht-
blende immer aufgesetzt bleiben. Sie schützt wirksam gegen kontrastmindern-
des Nebenlicht, aber auch gegen Beschädigungen und Verschmutzungen der
Frontlinse, die z. B. durch versehentliche Fingerabdrücke entstehen.
ZUBEHÖR
Am Leica Thambar-M 1:2.2/90 können Einschraubfilter E49 verwendet werden.
Von Leica sind entsprechende Filter erhältlich, ebenso wie Sucherlupen für die
Kamera, die dank des vergrößerten Sucherbildes genaueres Einstellen der
Schärfe ermöglichen. Näheres entnehmen Sie bitte der Homepage der Leica
Camera AG unter: www.leica-camera.com.
ERSATZTEILE Best.-Nr.
Gegenlichtblende....................................................................................12 457
Deckel für Gegenlichtblende ...................................................................14 060
Objektiv-Rückdeckel ...............................................................................14 059
Zentralblende..........................................................................................12 456
Köcher....................................................................................439-606.146-000

10
DE TIPPS ZUR PFLEGE IHRES OBJEKTIVS
Staub auf den Außenlinsen wird mit einem weichen Haarpinsel oder vorsichtig
mit einem sauberen, trockenen, weichen Tuch entfernt. Besonders geeignet
sind Mikrofasertücher (erhältlich im Fachhandel), die bis 40°C waschbar sind,
niemals gebügelt und in einem Schutzbehälter aufbewahrt werden. Zur
Beseitigung von Flecken und Fingerabdrücken wird mit diesem Tuch die Linse
von der Mitte aus in kreisförmigen Bewegungen zum Rand hin gereinigt. Nicht
benutzt werden sollten Brillen-Spezialreinigungstücher, weil sie mit chemischen
Stoffen imprägniert sind, die für Glassorten, die in Hochleistungs-Objektiven
verarbeitet werden, schädlich sein können. Für einen leichten, sanft gleitenden
Objektivwechsel ist das Bajonett werksseitig mit einem hauchdünnen Fettfilm
belegt. Bei normalem Gebrauch bleibt dieser Zustand über Jahre erhalten, auch
wenn das Bajonett von Zeit zu Zeit mit einem sauberen Tuch abgewischt wird.
Falls zum Reinigen ein fettlösendes Mittel benutzt wird, muss anschließend der
Fettfilm wieder ersetzt werden. Dazu wird eine kleine Menge Vaseline mit dem
Finger über das Bajonett gestrichen und mit einem sauberen Tuch verrieben.
Wichtig
Achten Sie darauf, das Bajonett nicht mit zu viel Fett zu verschmieren, und
insbesondere den Bereich der Objektivkennung (8) frei zu lassen, da sich
Fettreste sonst in der Aussparung festsetzen und sich so weiterer Schmutz
ansammeln könnte. Dadurch könnten sogar die Lesbarkeit der Kennung und
somit auch Kamerafunktionen digitaler M-Modelle beeinträchtigt werden. Jedes
Objektiv trägt außer der Typbezeichnung seine „persönliche“ Fabrikationsnum-
mer. Notieren Sie sich diese Nummer zur Sicherheit in Ihren Unterlagen.

11
DE
LEICA CUSTOMER CARE
Für die Wartung Ihrer Leica-Ausrüstung sowie die Beratung zu sämtlichen
Leica-Produkten und deren Bestellung steht Ihnen die Customer Care Abteilung
der Leica Camera AG zur Verfügung. Bei Reparaturen oder in Schadensfällen
können Sie sich ebenfalls an die Customer Care Abteilung oder direkt an den
Reparaturdienst Ihrer Leica-Landesvertretung wenden.
Leica Camera AG
Leica Customer Care
Am Leitz-Park 5
35578 Wetzlar
Deutschland
Telefon: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.leica-camera.com
LEICA AKADEMIE
Unser gesamtes Seminar-Programm, mit vielen interessanten Workshops rund
um das Thema Fotografie, finden Sie unter:
www.leica-akademie.de

12
EN Thank you for your show of confidence in purchasing this lens. To ensure your
pleasure with this high-quality product for years to come, please read these
instructions carefully.
TECHNICAL DATA
Special Soft Focus Portrait Telephoto Lens
Angles of view
(diagonal, horizontal, vertical) approx. 27°, 23°, 15° (for 35 mm: 24x36 mm)1
Optical design
Number of lenses/groups
Position of entrance pupil
(at infinity)
4/3
49.6 mm
(in the direction of light incidence behind the bayonet
fitting contact area)
Focusing
Focusing range
Scale
Smallest object field / Biggest scale
1 m to ∞
Meter divisions
approx. 215x322 mm/1:9.0 (for 35 mm: 24x36 mm)1
Aperture
Setting/Function
Setting range
No detent positions
2.2 - 2.6 or 9 - 25 (values in white: for use without the
associated center spot filter)/2.3 - 6.3 (values in red:
for use with the associated center spot filter)
Bayonet fitting Leica M quick-change bayonet with 6 bit lens identifica-
tion bar code for digital M models2

13
EN
Filter mount / lens hood Internal thread for screw-on filter E49, center spot filter
and push-on lens hood in the scope of delivery
Viewfinder Camera viewfinder3
Finish Black lacquered (Distance scale: silver)
Dimensions and weight
Length to bayonet flange
(without/with lens hood)
Largest diameter
(without lens hood)
Weight
approx. 90/110 mm
approx. 57 mm
approx. 500 g
Compatible cameras All Leica M cameras1, 3
1
Use with the Leica M8 models is not recommended since the optical properties do not suit for
smaller formats than 35 mm (24x36 mm).
2 The 6 bit lens identification bar code (8) situated on the bayonet flange enables the digital Leica M
models to identify the attached type of lens. This information is utilized by the camera to optimize
exposure and image data.
3The Leica M1 does not have a 90 mm bright-line frame.

14
EN SPECIAL FEATURES
Please visit the Leica Camera AG homepage for more information about the
visual and technical details:
http://us.leica-camera.com

15
EN
STRUCTURE OF THE LENS
In the Leica Thambar-M 90 f/2.2, the rotating front part of the lens mount
contains the aperture setting ring (3), the knurled gripping ring for distace
setting (4) and the aperture (3b) and distance scales (4a). The index for distance
setting (5), the depth of field scale (6) and a red dot for lens change (7) are
located on the fixed rear part of the lens mount. A 6 bit lens identification bar
code (8) is situated on the bayonet flange. It relays lens data to the camera
body so the exposure metering system of digital Leica M models can be calibrat-
ed. The information is also used to custom-optimize image data according to the
respective lens.
USE WITH/WITHOUT CENTER SPOT FILTER
Due to its special optical properties, the degree of soft-focus of the Leica
Thambar-M 90 f/2.2 can be controlled to a certain extent. Without the center
spot filter (2) supplied, this is done only with the aperture; the scale with the
white values applies in this case. When the aperture is open, the soft focus
effect is very marked; with aperture values of around 9 and higher, the lens
provides its highest contrast reproduction. This is due to the fact that then only
the central area of the lens with the best image aberration correction is used.
An even greater soft focus effect can be achieved with the center spot filter sup-
plied: Since the opaque spot in the centre of the aperture blocks the central
beam, the image is largely generated only by a ring of beams, and consquently
only with the area of the lens that is primarily responsible for the soft focus
effect. In this case, the aperture scales with the red values applies. The higher
values of the larger apertures (in comparison to those on the white scale) take
account of the light loss through the blocking of the central beam. This scale
reaches only up to 6.3 since the simultaenous use of even smaller aperture

16
EN openings and the center spot results in dark to black round areas in the middle
of the image. Blocking the central beam also means that unfocussed light spots
are portrayed as bright rings.
ADJUSTING OF THE APERTURE
It is recommended first of all to set the aperture with the relevant ring (3) and
only then to adjust the focus, since the aperture scales (3b) are located on the
rotating front part of the lens mount and consequently cannot be seen
completely from above at all distance settings. To protect against accidental
missetting of the distance, you should hold the front part of the lens mount
firmly when setting the aperture.
FOCUSING
The focus is set by turning the front part of the lens mount on the gripping
section (4).
DEPTH OF FIELD SCALE
The scale (6) on the fixed back part of the lens mount shows the range of depth
of field for the distance that has been set. It is read from the relevant line
segments, marked with the aperture values.

17
EN
LENS HOOD
The lens hood (1) for the Leica Thambar-M 90 f/2.2 is aligned straight to the
lens and then pushed onto its front mount. It can also be put on the other way
round for space-saving storage. In this position, the metal cover supplied can be
put on. For as long as the camera is being carried and used ready for
photography, the lens hood should always remain attached. It provides effective
protection against contrast-reducing stray light and also against damage and
soiling of the front lens, e.g. from accidental fingerprints.
ACCESSORIES
E49 screw-on filters can be used on the Leica Thambar-M 90 f/2.2. Appropriate
filters are available from Leica, as are viewfinder magnifiers for the camera that
enable more precise setting of the sharpness thanks to the enlarged viewfinder
image. For more details, refer to the Leica Camera AG website: www.
leica-camera.com
SPARE PARTS Order No.
Lens hood...............................................................................................12 457
Lens hood cap ........................................................................................14 060
Lens back cover......................................................................................14 059
Center spot filter.....................................................................................12 456
Case.......................................................................................439-606.146-000

18
EN TIPS ON LENS CARE
Dust on the outside of the lens is removed only with a soft-haired brush or a
soft, clean, dry microfiber cloth. We recommend micro-fiber cloths (available
from photographic and optical specialists) that are stored in a protective
container and can be washed at temperatures of up to 40°C (without fabric
softener, never iron!). If stains and fingerprints have to be removed, use such a
cloth and clean with a circular movement starting at the center of the lens. Do
not use the type of cloths used especially for cleaning eyeglasses since these
are impregnated with chemicals which can damage the glass used for high
performance lenses. For easy, smooth lens changes, the bayonet has had an
extremely thin coating of grease applied in the factory. With normal use, this
condition lasts for many years, even if the bayonet is wiped with a clean cloth
from time to time. If a degreasing agent is used for cleaning, the grease film
must be replaced afterwards. To do this, smear a small amount of Vaseline over
the bayonet with you finger and rub with a clean cloth.
Important
Make sure not to apply too much vaseline to the bayonet, especially to omit the
lens identification bar code (8), because residual grease could otherwise remain
in the recess and lead to further grime accumulating. This could even cause the
code to become illegible and thus interfere with some camera functions in
digital M-models.
In addition to the designation by type, each lens has an individual serial number.
Please note this number in your documents as a safety measure.
