LEICA PINMASTER
Anleitung | Instructions
Notice d’utilisation | Gebruiksaanwijzing,
Istruzioni | Instrucciones
取扱説明書
Leica Camera AG
I
Am Leitz-Park 5
I
35578 WETZLAR
I
DEUTSCHLAND
Telefon [phone]
I
Telefax [phone]
I
www.leica-camera.com
93 361 XI/15/FX/D

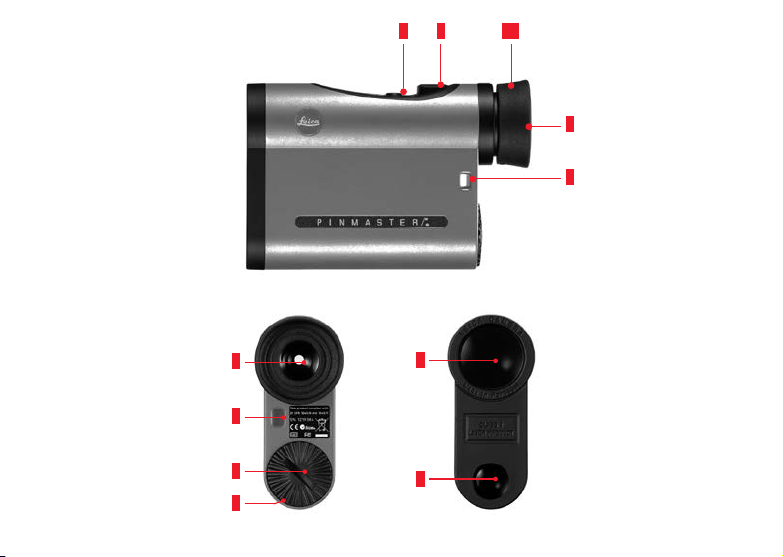

BEZEICHNUNG DER TEILE
1. Nebentaste
2. Haupttaste
3. Augenmuschel mit
a Dioptrienskala
4. Öse für Trageschnur
5. Okular
6. Batteriefachdeckel
7. Batteriefach
8. Objektivlinse
9. Laser-Sendeoptik
LIEFERUMFANG
– Entfernungsmesser
– 1 Lithium Batterie 3V Typ CR 2
– Trageschnur
– Corduratasche
– Garantiekarte
LEICA PINMASTER
Bestell-Nr.: 40 533
Warnhinweis
Vermeiden Sie, wie bei jedem Fernglas, den direkten
Blick mit Ihrem LEICA PINMASTER in helle Lichtquel-
len, um Augenverletzungen auszuschließen.
1 2 3a
3
4
8
5
4
6
7
9

BEZEICHNUNG DER TEILE
1. Nebentaste
2. Haupttaste
3. Augenmuschel mit
a Dioptrienskala
4. Öse für Trageschnur
5. Okular
6. Batteriefachdeckel
7. Batteriefach
8. Objektivlinse
9. Laser-Sendeoptik
LIEFERUMFANG
– Entfernungsmesser
– 1 Lithium Batterie 3V Typ CR 2
– Trageschnur
– Corduratasche
– Garantiekarte
LEICA PINMASTER
Bestell-Nr.: 40 533
Warnhinweis
Vermeiden Sie, wie bei jedem Fernglas, den direkten
Blick mit Ihrem LEICA PINMASTER in helle Lichtquel-
len, um Augenverletzungen auszuschließen.
1 2 3a
3
4
8
5
4
6
7
9

VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste Qualität,
feinmechanische Präzision bei äußers ter Zuverlässig-
keit und langer Lebensdauer. Wir wünschen Ihnen viel
Freude und Erfolg mit Ihrem neuen Leica Pinmaser.
Der Leica Pinmaster sendet unsichtbare und für das
Auge unschädliche Infrarot-Impulse aus und berechnet
über einen eingebauten Mikroprozessor aus dem
reflektierten Signal anteil die Objektentfernung. Der
Leica Pinmaster ist mit einer speziell für den Golfsport
entwickelten Erstziel-Logik und einem Scanbetrieb
ausgestattet. Dadurch wird die Entfernungsmessung
zur Fahne erheblich erleichtert. Der Leica Pinmaster ist
mit einer hervorragenden, 7fach vergrößernden
Zieloptik ausgestattet, die auch unter schwierigen
Bedingungen eine sichere Peilung ermöglicht, und er
ist einfach und funktional zu bedienen. Damit Sie alle
Möglichkeiten dieses hoch wertigen und vielseitigen
Laser-Entfernungs messgerätes richtig nutzen können,
empfehlen wir Ihnen, zunächst diese Anleitung zu
lesen.
DE
1

INHALTSVERZEICHNIS
Bezeichnung der Teile ............................................. u4
Lieferumfang........................................................... u4
Vorwort .................................................................. u4
Entsorgung elektrischer und
elektronischer Geräte................................................ 3
Anbringen der Trageschnur........................................ 4
Einsetzen und Auswechseln der Batterie.................... 4
Ladezustand der Batterie...........................................5
Verwendung mit und ohne Brille ................................ 6
Dioptrien-Ausgleich................................................... 6
Einstellung der gewünschten Maßeinheit ...................7
Entfernungs-Messung................................................8
Scan-Betrieb.............................................................8
Erstziel-Logik ............................................................ 9
Messreichweite und Genauigkeit .............................10
Pflege/Reinigung ....................................................11
Was tun, wenn ........................................................ 12
Technische Daten....................................................13
Leica Infodienst ...................................................... 14
Leica Customer Care...............................................14
DE
2

ENTSORGUNG ELEKTRISCHER UND
ELEKTRONISCHER GERÄTE
(Gilt für die EU sowie andere europäische
Länder mit getrennten Sammelsystemen.)
Dieses Gerät enthält elektrische und/oder elektroni-
sche Bauteile und darf daher nicht im normalen
Hausmüll entsorgt werden! Stattdessen muss es
zwecks Recycling an entsprechenden, von den
Gemeinden bereitgestellten Sammelstellen abgegeben
werden. Dies ist für Sie kostenlos. Falls das Gerät
selbst wechselbare Batterien oder Akkus enthält,
müssen diese vorher entnommen werden und ggf.
ihrerseits vorschriftsmäßig entsorgt werden.
Weitere Informationen zum Thema bekommen Sie bei
Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunter-
nehmen oder dem Geschäft, in dem Sie dieses Gerät
erworben haben.
DE
3

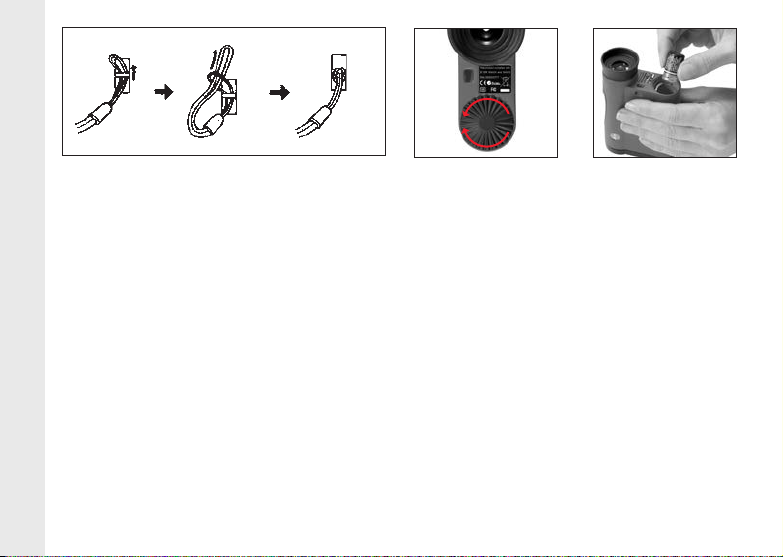

ANBRINGEN DER TRAGESCHNUR
Bitte die kleine Schlaufe der Trageschnur durch die
Öse (4) am Gehäuse des Leica Pinmaster schieben.
Dann das Ende der Trageschnur durch die kleine
Schlaufe fädeln und so festziehen, dass sich die
entstandene Schlinge fest um die Öse am Gehäuse
legt.
EINSETZEN UND AUSWECHSELN
DER BATTERIE
Der Leica Pinmaster wird zur Energieversorgung mit
einer 3 Volt Lithium-Batterie (z.B. Duracell DL CR2,
Ucar CR2, Varta CR2, oder anderen CR2 Typen)
bestückt.
1. Öffnen Sie den Deckel (6) des Batteriefachs (7)
indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran
(entsprechend der Kennzeichnung im Batteriefach)
ein.
3. Schließen Sie den Deckel wieder durch Drehen im
Uhrzeigersinn.
Auf
Zu
DE
4

Hinweise:
• Kälte reduziert die Batterieleistung. Bei niedrigen
Temperaturen sollte der Leica Pinmaster des-halb
möglichst in Körpernähe getragen und mit einer
frischen Batterie betrieben werden.
• Wenn der Leica Pinmaster längere Zeit nicht benutzt
wird, sollte die Batterie herausgenommen werden.
• Batterien sind kühl und trocken zu lagern.
Achtung:
• Batterien dürfen keinesfalls ins Feuer geworfen,
erhitzt, wieder aufgeladen, zerlegt oder aufgebro-
chen werden.
• Verbrauchte Batterien dürfen nicht in den normalen
Hausmüll geworfen werden, denn sie enthalten
giftige, Umwelt belastende Substanzen. Um sie
einem geregelten Recycling zuzuführen, sollten sie
beim Handel abgegeben oder zum Sondermüll
(Sammelstelle) gegeben werden.
LADEZUSTAND DER BATTERIE
Eine verbrauchte Batterie wird durch eine blinkende
Messwert- und Zielmarkenanzeige signalisiert. Nach
dem erstmaligen Blinken der Anzeige sind noch mehr
als 100 Messungen mit fortschreitend verminderter
Reichweite möglich.
DE
5

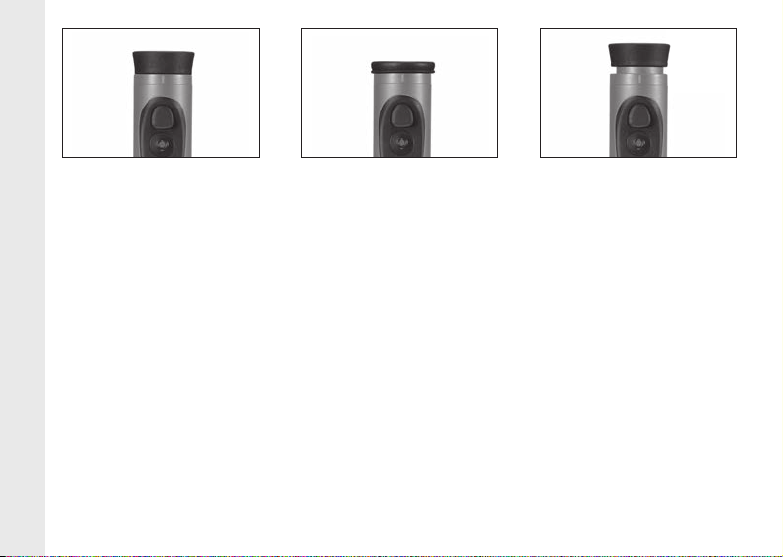

VERWENDUNG MIT UND OHNE BRILLE
Beobachter, die keine Brille tragen, lassen die
Gummiaugenmuschel (3) hochgeklappt (Bild A,
Lieferzustand). In dieser Position ist der richtige
Abstand des Leica Pinmaster zum Auge gegeben.
Beim Beobachten mit Brille wird die Augenmuschel
nach unten umgestülpt (Bild B).
DIOPTRIEN-AUSGLEICH
Mit dem Dioptrien-Ausgleich können Sie die Schärfe
der Zielmarke auf den für Sie optimalen Wert
einstellen. Einfach durch den Leica Pinmaster ein weit
entferntes Objekt anpeilen und durch Drehen an der
Augenmuschel (3) die Zielmarke auf optimale Schärfe
einstellen. Die Zielmarke erscheint bei Druck auf die
Haupttaste (2). Den eingestellten Wert können Sie an
der „+“ oder „–“ Skala (3a) auf der Augenmuschel
ablesen. Ein Dioptrien- Ausgleich ist für Fehlsichtig-
keiten bis ±3,5 Dioptrien möglich.
A B C
DE
6

EINSTELLUNG DER GEWÜNSCHTEN
MASSEINHEIT
Die Anzeige des Leica Pinmaster kann auf Meter oder
die in den USA gebräuchlichen Yards eingestellt
werden.
Die Einstellung:
1. Drücken Sie die Haupttaste (2) kurz (<3s).
• Die Zielmarke erscheint.
2. Drücken Sie die Nebentaste (1) lang (≥3s).
• Unterhalb der Zielmarke erscheint EU.US.
3. Drücken Sie die Haupttaste kurz.
• EU erlischt, Zielmarke und US blinken weiter.
4. Durch (mehrfaches) kurzes Drücken der Neben-ta-
ste wählen Sie die gewünschten Maßeinheiten, US
für Yards, EU für Meter.
• Die jeweiligen Anzeigen blinken weiter.
5. Speichern Sie Ihre Einstellung durch kurzes Drücken
der Haupttaste.
• Die gespeicherte Einstellung und die Zielmarke
leuchten zur Bestätigung 2 Sekunden dauerhaft
und erlöschen anschließend.
Hinweise:
• Die Einstellung ist stets an der Anzeige zu erkennen
– sind Meter gewählt, erscheint neben der Zielmarke
rechts unten ein Punkt.
• Bei der Einstellung gilt: 3 Sekunden nach der letzten
Betätigung einer der beiden Tasten erlöschen die
Anzeigen. Die vorher gespeicherte Einstellung bleibt
erhalten.
DE
7

98
ENTFERNUNGSMESSUNG
Um die Distanz zu einem Objekt zu messen, muss es
genau angepeilt werden. Dazu aktiviert man die
Zielmarke, indem man die Haupttaste (2) einmal
drückt. Nach dem Loslassen der Taste leuchtet die
Zielmarke noch für etwa 4 Sekunden weiter. Bei
gedrückt gehaltener Taste leuchtet die Zielmarke
permanent. Während die Zielmarke leuchtet, wird das
Objekt angepeilt und durch erneuten Druck auf die
Haupttaste die Entfernungsmessung durchgeführt und
der Messwert anschließend angezeigt. Die Zielmarke
geht bei der Messung kurz aus. Durch erneuten Druck
auf die Haupttaste kann jederzeit eine neue Messung
gestartet werden, solange die Zielmarke noch leuchtet.
Beträgt die Objektentfernung weniger als 10 Meter
oder wird die Reichweite überschritten, bzw. reflektiert
das Objekt ungenügend, so erscheint die Anzeige - - -.
Mit dem Erlöschen der Anzeige schaltet sich der Leica
Pinmaster automatisch ab.
SCAN-BETRIEB
Mit dem Leica Pinmaster kann auch im Dauerbetrieb
gemessen werden: Wenn die Haupttaste (2) bei der 2.
Betätigung gedrückt gehalten wird, schaltet sich das
Gerät nach ca. 0,5 Sekunden in den Scan-Betrieb und
führt dann permanent Messungen durch. Zu erkennen
ist dies an der wechselnden Anzeige: Nach jeweils ca.
0,5 Sekunden wird ein neuer Messwert ausgegeben.
Der Scan-Betrieb ist besonders praktisch bei der
Messung auf Fahnenstangen und andere kleine Ziele.
Hinweis:
Im Scan-Betrieb ist der Stromverbrauch aufgrund der
permanenten Messungen höher als bei Einzelmessun-
gen.
DE
8

ERSTZIEL-LOGIK
Der Leica Pinmaster ist mit einer speziell für den
Golfsport entwickelten Erstziel-Logik ausgestattet, die
das Anmessen von kleinen Zielen wie Golffahnen
erheblich erleichtert.
Erfasst das Gerät zwei Entfernungen im Bereich der
Zielmarke, wird die Entfernung zum näher gelegenen
kleineren Ziel angezeigt (A), und nicht die zum weiter
entfernten, größeren Objekts (B).
Die Erstziel-Logik arbeitet auch zusammen mit dem
Scanbetrieb.
Im Beispiel springen die Messwerte beim Überstrei-
chen der Fahnenstange von 210 Meter (Büsche im
Hintergrund) auf 42 Meter (Fahnenstange). War die
Messung erfolgreich blinkt die Entfernungsanzeige
hochfrequent auf. Ist kein zweites Ziel vorhanden
(Fahne vor Horizont / Messung in Bunker), blinkt die
Anzeige nicht auf.
210
42
DE
9

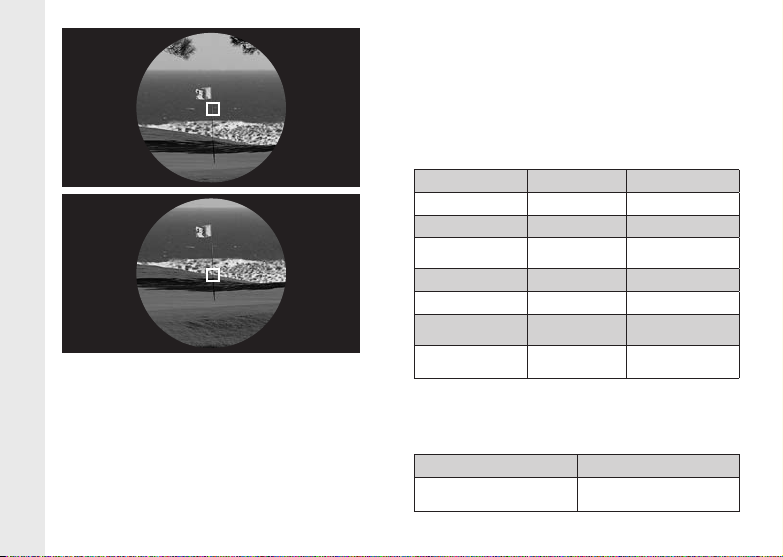

Anwendungstipp:
Versuchen Sie bei Messungen von Golffahnen und
ähnlich kleinen Objekten trotzdem, die Zielmarke
immer so auszurichten, dass keine anderen Objekte
erfasst werden oder diese möglichst viel Abstand
(mindestens 15 m) vom Erstziel haben.
MESSREICHWEITE UND GENAUIGKEIT
Die Messgenauigkeit des Leica Pinmaster beträgt bis
zu ±1 Meter. Die maximale Reichweite wird erreicht
bei gut reflektierenden Zielobjekten und einer visuellen
Sichtweite von etwa10 km. Die Messreichweite wird
von folgenden Faktoren beeinflusst:
Reichweite höher geringer
Farbe weiß schwarz
Oberfläche glänzend matt
Winkel zum
Objektiv senkrecht spitz
Objektgröße groß klein
Sonnenlicht wenig (bewölkt) viel (Mittagssonne)
Atmosphärische
Bedingungen klar dunstig
Objektstruktur homogen
(Hauswand)
Inhomogen (Busch,
Baum)
Bei Sonnenschein und guter Sicht gelten folgende
Genauigkeiten:
Reichweite ca. 10m bis 750m
Genauigkeit ca. ±1m bis 375m
ca. ± 2m bis 750m
Richtig
Falsch
DE
10

PFLEGE/REINIGUNG
Eine besondere Pflege Ihres Leica Pinmaster
ist nicht notwendig. Grobe Schmutzteilchen, wie z.
B. Sand sollten mit einem Haarpinsel entfernt oder
weggeblasen werden. Fingerabdrücke u. ä. auf
Ob-jektiv- und Okularlinsen können mit einem feuchten
Tuch vorgereinigt und mit einem weichen, sauberen
Leder oder staubfreien Tuch abgewischt werden.
Wichtig:
Üben Sie auch beim Abwischen stark verschmutzter
Linsenoberflächen keinen großen Druck aus. Die
Vergütung ist zwar hoch abriebfest, durch Sand oder
Salzkristalle kann sie dennoch beschädigt werden. Das
Gehäuse sollte nur mit einem feuchten Leder gereinigt
werden. Bei Verwendung von trockenen Tüchern
besteht die Gefahr der statischen Aufladung. Alkohol
und andere chemische Lösungen dürfen nicht zur
Reinigung der Optik oder des Gehäuses verwendet
werden. Jeder Leica Pinmaster trägt außer der
Typbezeichnung seine „persönliche“ Fabrikationsnum-
mer. Notieren Sie sich diese Nummer zur Sicherheit in
Ihren Unterlagen.
Achtung:
Das Gerät darf auf keinen Fall geöffnet werden!
Ersatzteile
Falls sie einmal Ersatzteile für Ihren Leica Pinmaster
benötigen sollten, wie z.B. Augenmuschel oder
Trageschnur, wenden Sie sich bitte an unseren
Kundendienst (Adresse s. S. 15) oder Ihre Leica
Landesvertretung (Adressen siehe Garantiekarte).
DE
11

WAS TUN, WENN ...
Fehler Ursache Abhilfe
Bei der Beobachtung wird kein
kreisrundes Bild erreicht.
a) Pupille des Beobachters liegt
nicht in der Austrittspupille des
Okulars.
b) Stellung der Augenmuschel
entspricht nicht der richtigen
Benutzung mit und ohne Brille.
a) Augenposition korrigieren.
b) Anpassung korrigieren: Brillenträ-
ger knicken die Augenmuschel
um; bei Beobachtung ohne Brille
bleibt sie hochgeklappt:
Anzeige unscharf Dioptrienausgleich nicht exakt Dioptrienausgleich erneut durch-
führen
Bei der Entfernungsmessung
erscheint die Anzeige „- - -“
a) Messbereich über- oder unter-
schritten
b) Reflektionsgrad des Objekts
unzureichend
Angaben zum Messbereich
berücksichtigen
Anzeige blinkt oder keine Messung
möglich
Batterie verbraucht Batterie auswechseln
DE
12

DE
13
TECHNISCHE DATEN
Vergrößerung 7x
Objektivdurchmesser 24mm
Austrittspupille 3,4mm
Dämmerungszahl 13
Geometrische Lichtstärke 11,8
Sehfeld (auf 1.000m) / Objektiver Sehwinkel 115m / 6,5°
Austrittspupillen-Längsabstand 15mm
Prismenart Dachkant
Vergütung auf Linsen
auf Prismen
High Durable Coating (HDC™) und hydrophobe Aqua-Dura Vergütung auf
Aussenlinsen Phasenkorrekturbelag P40
Dioptrienausgleich ±3,5dpt.
Funktionstemperatur -10 bis 55°C
Lagertemperatur -15 bis 75°C
Wasserdichtigkeit für 30min: druckwasserdicht bis 1m Wassertiefe
Gehäuse-/Chassismaterial Kohlefaser-verstärkter Kunststoff, softlackiert / Aluminium-Druckguss
Maximale Reichweite ca. 750m
Mindestentfernung ca.10m
Messgenauigkeit ca. ±1m bis 375m / ca. ± 2m bis 750m
Anzeige LED mit 4 Ziffern
Batterie 3V/Lithium-Batterie Typ CR2
Batterielebensdauer ca. 2.000 Messungen bei 20°C
Laser unsichtbar, augensicher nach EN und FDA Klasse 1
Laserstrahl-Divergenz ca. 0,5 x 2,5mrad
Maximale Messdauer ca. 0,9s
Abmessungen (B x H x T) ca. 75 x 34 x 113mm
Gewicht (mit Batterie) ca. 220g

LEICA PRODUCT SUPPORT
Anwendungstechnische Fragen zu den Leica Produkten
einschließlich der ggf. mitgelieferten Software
beantwortet Ihnen schriftlich, telefonisch oder per
E-Mail die Product Support-Abteilung der Leica
Camera AG. Auch für Kaufberatungen und die
Bestellung von Anleitungen ist sie Ihr Ansprechpartner.
Alternativ können Sie Ihre Fragen ebenso über das
Kontaktformular auf der Website der Leica Camera AG
an uns richten.
Leica Camera AG
Product Support/ Software Support
Am Leitz-Park 5
D-35578 Wetzlar
Telefon: [phone] /-108
Telefax: [phone]
[email protected]/
[e-mail]
LEICA CUSTOMER CARE
Für die Wartung Ihrer Leica Ausrüstung sowie in
Schadensfällen stehen Ihnen die Customer Care-Abtei-
lung der Leica Camera AG oder der Reparaturdienst
einer Leica Landesvertretung zur Verfügung
(Adressenliste siehe Garantiekarte).
Leica Camera AG
Customer Care
Am Leitz-Park 5
D-35578 Wetzlar
Telefon: [phone]
Telefax: [phone]
[e-mail]
DE
14

DE
15

Nomenclature
1. Secondary button
2. Main button
3. Eyecup with
a. Diopter scale
4. Carrying cord eyelet
5. Eyepiece
6. Battery compartment cover
7. Battery compartment
8. Lens for viewing optics
9. Laser transmitter optics
Warning notice:
As with all binoculars, to avoid damaging your eyes,
do not look directly at sources of bright light through
your Leica Pinmaster.
Scope of delivery
– Rangefinder
– 1 lithium cell 3V type CR2
– Carrying cord
– Cordura case
– Warranty Card
Leica Pinmaster
Order no.: 40 533
EN
16
