LENCO IPOD-BALL User manual

80gms paper // folded size: 105(W)x146(H)mm
68PP
IPD4200_lencoIB
2009/10/6 VER 01
Eng
2.1 HIGH POWER SPEAKER
WITH iPod DOCKING STATION
For information and support www.lenco.eu
iPod-BALL

Table of content
Important Safety Instructions........................................................................................
Features......................................................................................................................
Installation ..................................................................................................................
Description of Parts ....................................................................................................
Listening to iPod..........................................................................................................
iTunes Operation .....................................................................................................
EQ preset, Treble and Bass setting..........................................................................
Listening to External Audio Source...........................................................................
Care and Maintenance................................................................................................
Warranty......................................................................................................................
Specifications..............................................................................................................
3
4
5
6-8
9
10
10
11
12
13
13
2
EngEng

11. Damage Requiring Service
This unit should be serviced by qualified service personnel when:
A.The power supply cord or plug has been damaged.
B.Objects have fallen into or liquid has been spilled into the enclosure.
C.The unit has been exposed to rain.
D.The unit has been dropped or the enclosure damaged.
E.The unit exhibits a marked change in performance or does not operate normally.
12. Periods of Nonuse
If the unit is to be left unused for an extended period of time, suchas a m onth or
longer, the power cord should be unplugged from the unit to prevent damage or
corrosion.
13. Servicing
The user should not attempt to service the unit beyond those methods described
in the user's operating instructions. Service methods not covered in the operating
instructions should be referred to qualified service personnel.
Features
Thank you for purchasing the SPHERIC iPod DOCKING SPEAKER.
This model incorporates following features :
Different iPod models Player / Re-charger
iTunes function by connecting a USB cable to a computer / network
Audio LINE-IN for connecting other digital audio player
Built-in 2 High Fidelity Speakers
Built-in Sub-woofer for heavy bass effect
Remote Control operation
Preset EQ effect
iPod, iPod mini, iPod nano, iPod touch, iPod classic and iPod shuffle are trademarks
of Apple Computer Inc., registered in the U.S. and other countries.
iPod is not included.
4
EngEng
3
When used in the directed manner, this unit has been designed and manufactured to
ensure your personal safety. However, improper use can result in potential electrical
shock or fire hazards. Please read all safety and operating instructions carefully before
installation and use, and keep these instructions handy for future reference. Take
special note of all warnings listed in these instructions and on the unit.
1. Water and Moisture
The unit should not be used near water. For example: near a bathtub, washbowl,
kitchen sink, laundry tub, swimming pool or in a set basement.
2. Ventilation
The unit should be situated so that its location or position does not interfere with its
proper ventilation. For example, it should not be situated on a bed, sofa, rug or similar
surface that may block the ventilation openings. The ventilation should not be impeded
by covering the ventilation openings with items, such as newspapers, table-cloths,
curtains, etc. Also, it should not be placed in a built-in installation, such as a bookcase
or cabinet, which may impede the flow of air through the ventilation openings.
3. Heat & Flame
The unit should be situated away from heat sources such as radiators, heat registers,
stoves or other appliances (including amplifiers) that produce heat.
No naked flame sources, such as lighted candles, should be placed on the apparatus.
4. Power Source
The unit should be connected to a power supply only of the type described in the
operating instructions or as marked on the appliance.
Where the AC/DC Adaptor is used as the disconnect device, the disconnect device
shall remain readily operable.
5. Power Cord Protection
Power supply cords should be routed so that they are not likely to be walked on or
pinched by items placed upon or against them. It is always best to have a clear area
from where the cord exits the unit to where it is plugged into an AC outlet.
6. Cleaning
The unit should be cleaned only as recommended. See the section "Care and
Maintenance" of this manual for cleaning instructions.
7. Object and Liquid Entry
Care should be taken so that objects do not fall and liquids are not spilled into any
openings or vents located on the product. It shall not be exposed to dripping or
splashing and that no objects filled with liquids, such as vases, shall be placed on
the apparatus.
8. Attachments
Do not use attachments no recommended by the product manufacturer.
9. Lightning and Power Surge Protection
Unplug the unit from the wall outlet and disconnect the periods of time. This will
prevent damage to the product due to lightning and power-line surges.
10. Overloading
Do not overload wall outlets, extension cords, or integral convenience receptacles
as this can result in a risk of fire of electric shock.
Important Safety Instructions

EngEng

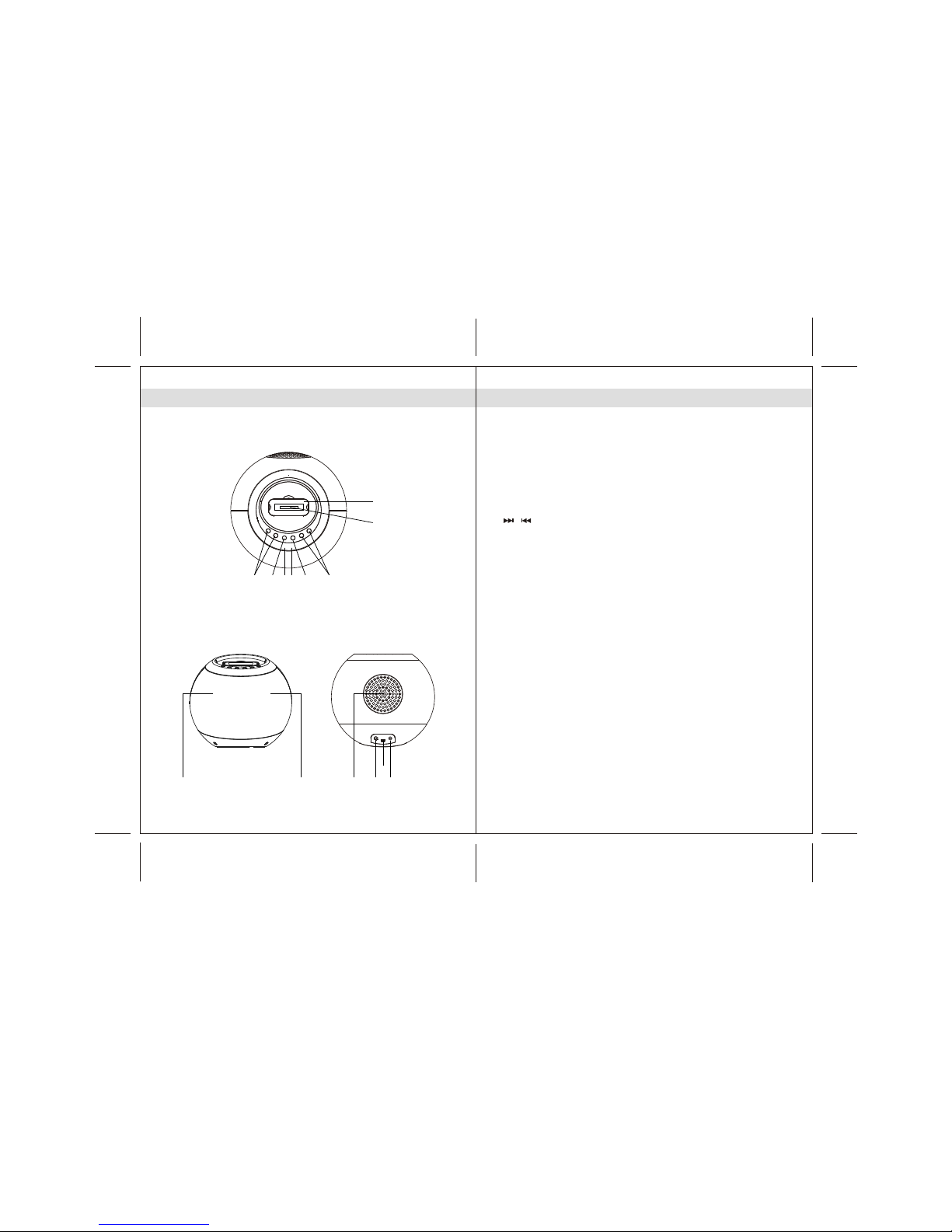

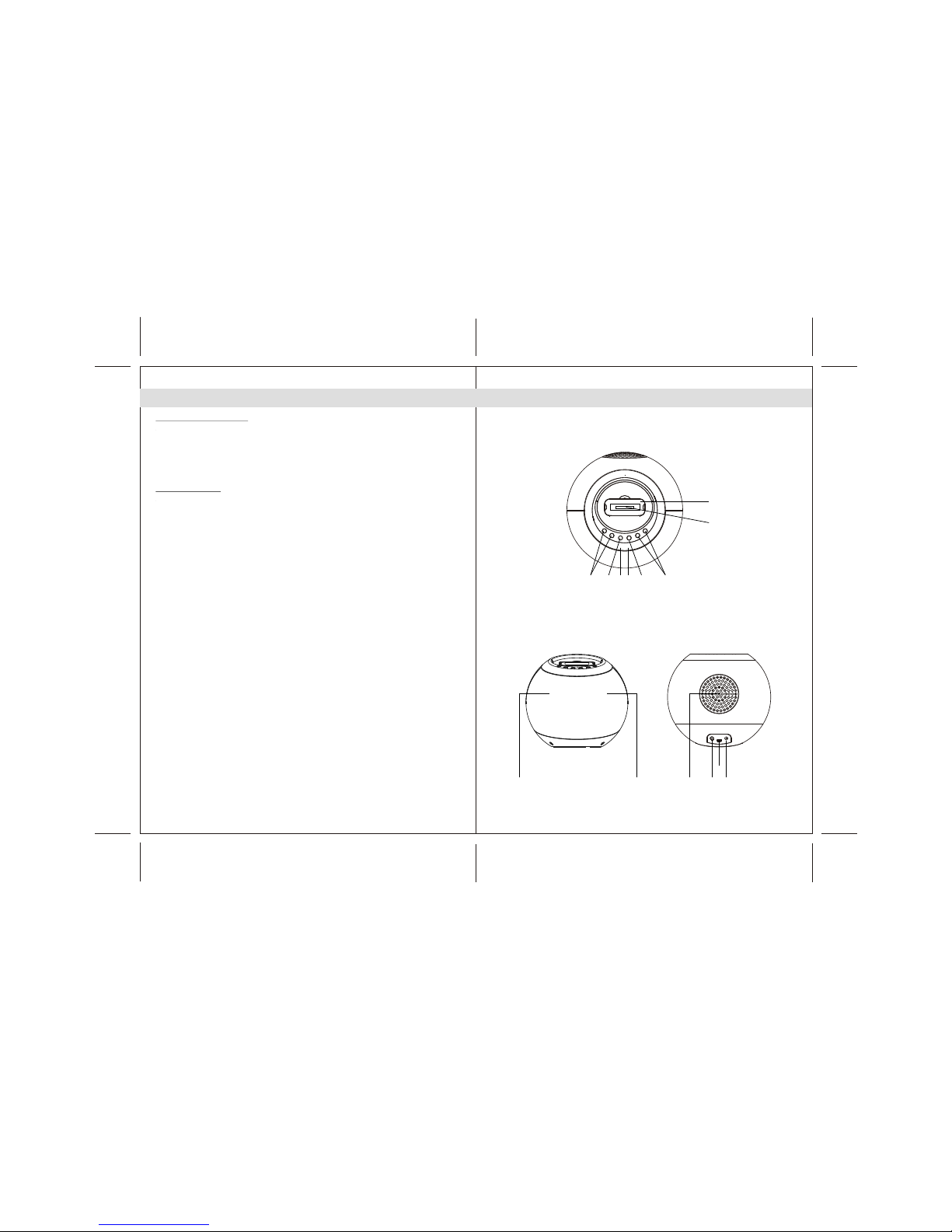

Description of Parts
6
Rear ViewFront View
13
12
11109 9
Top View
6378 4 5
1
2
Main Unit
Installation
AC-DC Adaptor Connection
The unit can be powered by an external AC-DC Adaptor, required the output DC 24V
1000mA (included).
(1) Connect the adaptor's DC output plug to the DC-in jack of the unit.
(2) Firmly and securely plug the adaptor's AC plug into AC main outlet.
Remote Control
The remote control operates on one CR2032 battery (included).
To activate the remote control, remove the insulation tab inserted in the battery
compartment.
Warnings:
Batteries (battery pack or batteries installed) shall not be exposed to excessive heat
such as sunshine, fire or the like.
5

EngEng
8
Description of Parts
1. Infrared Transmitter
2. STANDBY button
3. Up button
4. Down button
5. Left / button
6. Right / button
7. iPod PLAY / PAUSE button
8. MENU button
9. VOL + / - button -----
Adjust volume level up or down
10. TREBLE button ----
Adjust treble level
11. BASS button ----- Adjust bass level
12. ENTER button
13. MUTE button ----- Mute the volume
14. EQ button ----- Select preset EQ effect
15. Battery Compartment

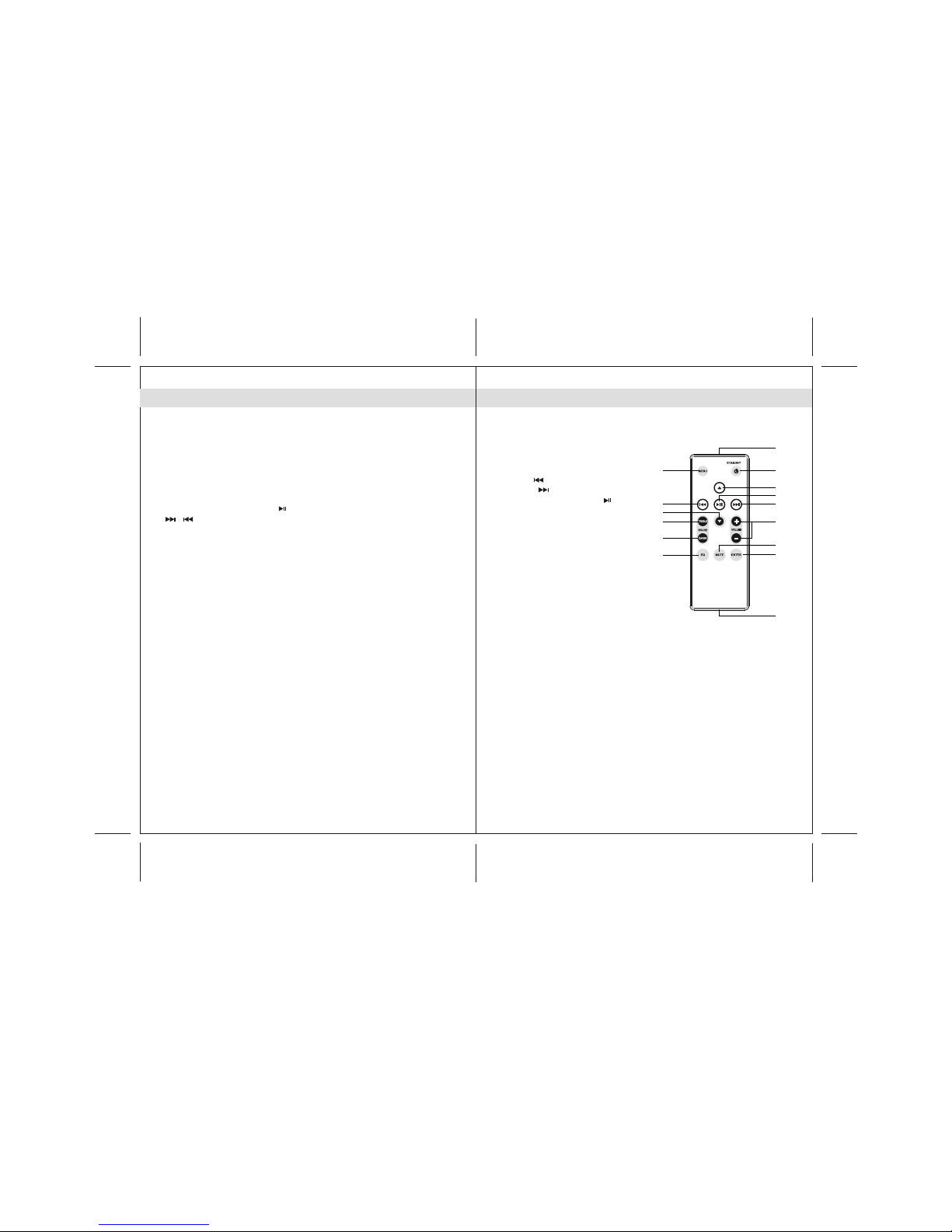

Remote Control
8
1
2
3
7
6
9
13
12
15
5
4
10
11
14
Accessories
- iTunes USB cable x 1
- Auxiliary audio line in cable with 3.5mm stereo plugs ;
Length = 1 Meter x 1
- Auxiliary audio line in cable with 3.5mm stereo plugs ;
Length = 1.5 Meter x 1
- iPod docking station cover x 1
- AC / DC power adaptor x 1
Description of Parts
7
1. iPod docking station
2. iPod docking connector
3. POWER button ----- To turn the unit on and off ; select iPod or
AUX-IN mode
4. Power Status indicator: LED
5. Remote Control Sensor
6. VOL + / - button ----- Adjust volume level up or down
7. iPod PLAY / PAUSE button
8. / button ------- Skip tracks Forward / Backward ;
perform high-speed search
9. Speakers
10. Subwoofer
11. DC-in jack ----- For the connection of external DC power supply
12. iTunes mini USB connector
13. LINE IN jack ----- Auxiliary audio signal input
Main Unit

EngEng
10
The unit provides an iTunes connector located at rear of the unit and let
you implement the iTunes function without unplug the iPod from the
docking station.
1. Connect the mini USB connector of the USB cable to the mini USB
connector located at rear of the unit.
2. Connect the USB connector at the other end of USB cable to the USB
port of a computer.
3. An iPod is docked at the docking station and iPod mode is selected.
4. Operate iTunes feature from the computer (internet) as usual.
iTunes operation
(note: below functions can only be set with the remote control.)
Treble setting :
Press the TREBLE button once entering Treble setting mode, the status
indicator blinks between Pink and Blue light.
During the status indicator blinks (Pink/Blue), press VOLUME button to
adjust to the desired Treble level.
The unit will auto-exit Treble setting mode after few seconds and the Blue
status indicator stay on.
Bass setting :
Press the BASS button once entering Bass setting mode, the status
indicator blinks between Pink and Blue light.
During the status indicator blinks (Pink/Blue), press VOLUME button to
adjust to the desired Bass level.
The unit will auto-exit Bass setting mode after few seconds and the Blue
status indicator stay on.
EQ setting :
The unit is designed to have four EQ presets for your selection , the
ROCK , POP , CLASSIC and JAZZ.
Press EQ button to select your desired preset EQ effect.
Press and hold the EQ button around 2 seconds to disable the EQ.
Note : When EQ effect is selected , it will override the previous Treble and Bass setting.
-
-
-
-
-
-
-
-
-
EQ preset , Treble and Bass Setting
9
This model adopts different iPod models. If the docking port will not be used
for an extended period of time, it is recommended to cover the docking port
by using the "Dock Cover " insert (included).
1. Select a suitable adaptor for your iPod (the one with your iPod at the time
of purchase) and insert it into the docking area.
Your iPod can now be inserted into the docking port by placing the
connector on the bottom of the iPod onto connector in the docking bay.
Caution : Please be careful when seating the iPod into the docking to
avoid damaging the 30-pin connector on the iPod or in the
docking system.
2. When the unit is at power off mode, the Red colour power status
indicator is on. Press the POWER (STANDBY) button once to turn on the
unit and the power status indicator turns Blue.
Note : Press the POWER button will toggle between iPod and AUX-IN
mode, the Blue power indicator on.
3. In iPod mode :
- To start playback music, press the PLAY/PAUSE button once.
- To pause the music , press the PLAY/PAUSE button.
- To resume music , press the PLAY/PAUSE button again.
- You may press the VOL + / - button to adjust the volume to a desired level.
- When a song playback, press and hold the / button to perform high
speed search forward / backward.
- To skip to next or previous song, prese the / button.
From the remote control, it can implement following operation as well:
- To access iPod menu, press the MENU button.
- You may press the navigation buttons ( Up / Down / Left / Right / Enter
buttons) as from you iPod to highlight and select desired items.
- To mute the volume, press the MUTE button and the Blue status indicator
blinks.
4. To turn off the unit, press and hold the POWER (STANDBY) button until the
power status indicator turns Red.
When the unit is in standby mode and the iPod is connected the unit will
automatically charge the iPod's battery.
Listening to iPod

Eng
12
If you have questions regarding the warranty, the length of warranty and the
working method of it, you can find the information on our site www.lenco.eu or
you can directly contact your retailer.
Warranty:
Care and Maintenance
• Do not subject the unit to excessive force, shock, dust or extreme temperature.
• Do not tamper with the unit's internal components.
• Clean your unit with a damp (never wet) cloth. Solvent or detergent should
never be used.
• Avoid leaving your unit in direct sunlight or in hot, humid or dusty places.
• Keep your unit away from heating appliances and sources of electrical noise
such as fluorescent lamps or motors.
11
Listening to an External Audio Source
The model comes with two Auxiliary audio line-in cables with 3.5mm stereo
plugs (length 1M and 1.5M) to suit your application.
When the unit is at power off mode, where the Red colour power status
indicator is on.
Press the POWER (STANDBY) button once to turn on the unit and the
power status indicator turns Blue.
Note : Press the POWER button will toggle between iPod and AUX-IN mode,
the Blue power indicator on.
1. Connect the audio cable with 3.5mm stereo plug to the LINE IN Jack
located at rear of the unit.
2. Connect the other end of the cable to a Line Out Jack or Headphone Jack
of your external audio device.
3. Turn on the external audio device.
4. Press the POWER button to select AUX-IN mode. Listen to the speaker
output that the music is input from the external audio source which is to
certain current AUX-IN mode.
5. The volume level can now be controlled through the main unit. Operate
all other functions on the auxiliary device as usual.
Note:
(1) If you connected the Line Out Jack of your external device then you only
need to adjust the volume control of this unit. If you connected the
Headphone Jack of your external device then you may need to adjust both
the volume control of your external device and the volume control of this
unit to find the most desirable volume setting.
(2) Press and hold the POWER button turning off the unit (the power status
indicator turns red) when you finish listening.
Don't forget to switch off power of your external device as well.

80gms paper // folded size: 105(W)x146(H)mm IPD4200_lencoIB
2009/10/6 VER 01
DE
2.1 HIGH POWER LAUTSPRECHER
MIT iPod DOCKING STATION
iPod-BALL
Für weitere Informationen und Support: www.lenco.eu
THE SPECIFICATION AND EXTERNAL APPEARANCE OF THE SET ARE
SUBJECT TO CHANGE WITHOUT PRIOR NOTICE.
Power Supply
Power Adaptor Input AC 230V ~ 50Hz(For EU)
Output DC 24V 1000mA
Specifications
For information and support www.lenco.eu
13
Speaker Output 6W+6W
Woofer Output 20W
Power consumption 1W (Standby)
36W (Max.)
Dimensions 200 x 200 x 182mm
Weight 1286g
o
Operating Temperature -10 ~ + 45 C
Humidity 70%
Remote Control Operation Range 6.5m (max)
Angle +/- 15 degree from normal

Inhalt
Wichtige Sicherheitshinweise..............................................................................................
Eigenschaften und Funktionen............................................................................................
Aufstellung ..........................................................................................................................
Beschreibung der Bedienelemente ....................................................................................
iPod-Musik hören.................................................................................................................
iTunes-Betrieb .....................................................................................................................
EQ-Einstellung, Höhen und Bässe......................................................................................
Benutzung externer Audiogeräte.........................................................................................
Handhabung und Wartung...................................................................................................
Garantie................................................................................................................................
Technische Daten.................................................................................................................
3
4
5
6-8
9
10
10
11
12
12
13
23
Wichtige Sicherheitshinweise
DE
Dieses Gerät wurde so konzipiert und gefertigt, dass die Sicherheit von Personen
gewährleistet werden kann, wenn es in der vorgeschriebenen Weise benutzt wird.
Bedenken Sie, dass eine unsachgemäße Benutzung Stromschlag- und Feuergefahren
zur Folge hat. Bitte lesen Sie sich alle Sicherheitshinweise und diese
Bedienungsanleitung vor der Benutzung des Geräts sorgfältig durch und bewahren Sie
sie für den späteren Gebrauch auf. Achten Sie insbesondere auf alle Warnhinweise in
dieser Anleitung und auf dem Gerät.
1. Wasser und Feuchtigkeit
Das Gerät sollte nicht in der Nähe von Wasser benutzt werden. Beispiel: in der Nähe
von Badewannen, Spülen, Waschbecken. Swimmingpools oder feuchten
Kellerräumen.
2. Belüftung
Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt
wird. Das Gerät sollte z. B. nicht auf ein Bett, Sofa, Bettvorleger oder eine andere
weiche Unterlage gestellt werden, bei der die Ventilationsöffnungen blockiert werden
könnten. Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch
Gegenstände wie z.B. Zeitungen, Tischtücher, Vorhänge o. Ä. abgedeckt ist. Das
Gerät sollte nicht an Orten, wie z. B. Schränke oder Bücherregale, aufgestellt werden,
an denen die Luftzufuhr zu den Ventilationsöffnungen beeinträchtigt werden könnte.
3. Hitze und offene Flammen
Installieren Sie das Gerät nicht in der Nähe von Hitzequellen, wie z. B. Heizungen,
Herden oder anderen Geräten die Hitze produzieren (z. B. Verstärker) auf.
Gegenstände mit offenen Flammen wie z.B. Kerzen sollten niemals auf das Gerät
gestellt werden.
4. Stromversorgung
Das Gerät sollte nur mit der in der Anleitung oder auf dem Gerät angegebenen
Netzspannung betrieben werden.
Wenn das Netzteil zum Ein- und Ausschalten des Geräts benutzt wird, achten Sie
bitte immer darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.
5. Schutz des Netzkabels
Das Netzkabel sollte so verlegt werden, dass es nicht möglich ist darauf zu treten und
keine Gegenstände darauf liegen. Es ist immer sinnvoll den Bereich, an dem das
Kabel aus dem Gerät austritt und den Bereich um die Steckdose herum, frei zu halten.
6. Reinigung
Das Gerät sollte nur den Anweisungen entsprechend gereinigt werden. Lesen Sie
dazu den Abschnitt „Pflege und Wartung“ in der Bedienungsanleitung für detaillierte
Reinigungsanweisungen.
7. Gegenstände und Flüssigkeiten im Gerät
Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Öffnungen
in das Gehäuse gelangen. Dieses Gerät sollte keinen Wassertropfen und -spritzern
ausgesetzt werden. Gegenstände die mit Flüssigkeiten gefüllt sind sollten nicht
auf das Gerät gestellt werden.
DE

Aufstellung
Eigenschaften und Funktionen
4 5
8. Zubehör
Verwenden Sie keine Aufsätze, die nicht vom Hersteller angegeben wurden.
9. Gewitter und Spannungsschwankungen
Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät über einen längeren
Zeitraum nicht benutzen. Damit wird verhindert, dass das Gerät bei
Spannungsunterschieden oder Blitzeinschlägen beschädigt wird.
10. Überlastung
Überlasten Sie niemals Steckdosen, Verlängerungskabel oder Geräteanschlüsse, da
dies zu Feuer- oder Stromschlaggefahr führen kann.
11. Bei Reparaturbedarf
Lassen Sie das Gerät durch ausgebildetes Wartungspersonal reparieren, wenn...:
A.Das Netzkabel oder der Netzstecker beschädigt sind.
B.Gegenstände oder Flüssigkeiten in das Gerät gelangt sind.
C.Wenn das Gerät Regen oder Wasser ausgesetzt wurde.
D.Das Gerät ist heruntergefallen oder das Gehäuse beschädigt.
E.Das Gerät nicht wie gewohnt funktioniert oder einen starken Leistungsabfall zeigt.
12. Nichtbenutzung
Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird (z. B. ein Monat
oder länger), sollten Sie den Netzstecker des Geräts aus der Steckdose ziehen, um
Schäden und Korrosion zu vermeiden.
13. Wartung
Der Benutzer sollte keine Versuche anstellen das Gerät eigenhändig zu warten, es
sei denn es wurde entsprechend in der Bedienungsanleitung beschrieben. Wenden
Sie sich bei weiterem Wartungsbedarf immer an ausgebildetes Wartungspersonal.
Vielen Dank fürden Kauf unseresiPod-Kugellautsprechers.
Dieses Modell verfügtüber die folgendenLeistungsmerkmale:
- Wiedergabe mitverschiedenen iPod-Modellen /Ladegerät
- iTunes-Funktionüber USB-Kabelanschluss amComputer / Netzwerk
- Line-Audioeingang zumAnschluss andererAudiogeräte
- 2 eingebauteHiFi-Lautsprecher
- Eingebauter Subwooferfür extra starkeBässe
- Fernbedienung
- Equalizer-Effekte
iPod, iPod mini,iPod nano, iPodtouch, iPod classicund iPod shufflesind
eingetragene Markenzeichen derFirma AppleComputer, Inc.und registriert in
den USAund anderen Ländern.
Ein iPod istnicht im Lieferumfanginbegriffen.
Anschluss des Netzteils
Dieses Gerät kann über ein externes Netzteil mit DC 24V, 1.000mAAusgangsleistung
(im Lieferumfang), mit Strom versorgt werden.
(1)Schließen Sie den DC-Ausgangsstecker des Netzteils am DC-Anschluss des Geräts
an.
(2)Stecken Sie den Stecker des Netzteils fest in eine Steckdose.
Fernbedienung
Die Fernbedienung wird mit einer CR2032-Batterie (im Lieferumfang) betrieben.
Um die Fernbedienung benutzen zu können, entfernen Sie einfach den Isolationsfilm im
Batteriefach.
Warnung:
Die Batterien (Batteriepack oder eingelegte Batterien) dürfen niemals starker Hitze, wie
z. B. Sonnenlicht, Feuer o. Ä. ausgesetzt werden.
DE DE

Beschreibung der Bedienelemente Beschreibung der Bedienelemente
67
Vorderseitenansicht Rückseitenansicht
13
12
11109 9
Top View
6378 4 5
1
2
Hauptgerät Oberseitenansicht
Hauptgerät
1. iPod-Docking-Station
2. iPod-Docking-Anschluss
3. POWER-Taste ---- Ein-/Ausschalten des Geräts, Modusauswahl
(iPod/AUX-IN)
4. Kontrolllampe: LED
5. Fernbedienungssensor
6. VOL +/- ----- Stellen Sie die Lautstärke mithilfe dieser Tasten ein.
7. iPod-WIEDERGABE/PAUSE-Taste
8. -------- Vor /Zurüc, Schnellsuchlauf
9. Lautsprecher
10. Subwoofer
11. DC-IN-Anschluss Zum Anschluss einer externen Stromversorgung
12. iTunes-Mini-USB-Anschluss
13. LINE-IN-Eingang ---- AUX-Audiosignaleingang
/
DE DE

8
9
iPod-Musik hören
Beschreibung der Bedienelemente
8
1
2
3
7
6
9
13
12
15
5
4
10
11
14
Fernbedienung
1. Infrarotsender
2. Bereitschaftstaste (STANDBY)
3. Navigationstaste Oben
4. Navigationstaste Unten
5. Navigationstaste Links /
6. Navigationstaste Rechts /
7. iPod-WIEDERGABE/PAUSE-Taste
8. MENU-Taste
9. VOL+/- Tasten
Erhöhen oder Verringern der Lautstärke
10. TREBLE-Taste ----
Einstellen der Höhen
11. BASS-Taste ----- Einstellen der Bässe
12. ENTER-Taste (Eingabe)
13. MUTE-Taste ----- Ton aus
14. EQ-Taste -----Auswahl eines EQ-Effekts
15. Batteriefach
Zubehör
- iTunes-USB-Kabel x 1
- Aux-Kabel mit 3,5-mm-Stereostecker, Länge = 1 Meterx 1
- Aux-Kabel mit 3,5-mm-Stereostecker, Länge = 1,5 Meterx 1
- iPod-Docking-Station-Verschluss x 1
- Netzteil x 1
Dieses Gerät isgeeignet für dieBenutzung mit verschiedeneniPod-Modellen.
Wenn der Docking-Anschlussdes Geräts fürlängere Zeit nichtbenutzt wird, wird
empfohlen die ihnmit dem Docking-Verschluss (im Lieferumfang)gegen
Staubeinwirkung zu schützen.
1. Wählen Sieden geeignetenAdapter für IhreniPod (der Adapter, denSie
zusammen mit IhremiPod erhalten haben)und schließen Sieihn am Docking-
Anschluss an.
Die können nunIhren iPod amDocking-Anschluss anschließen, indemSie den
Anschluss ander Unterseite desiPod auf demDocking-Anschluss aufsetzen.
Achtung: Gehen Sie bitteäußerst vorsichtig vor, wenn Sieden iPod inden
Docking-Anschluss setzen, umzu vermeiden, dassder 30-Pin-
Anschluss desiPods oder desDocking-Systems nicht beschädigt
wird.
2. Wenn dasGerät sich imBereitschaftsbetrieb befindet, leuchtetdie rote
Kontrolllampe auf. BetätigenSie die POWER-Taste (STANDBY),um das
Gerät einzuschalten unddie Kontrolllampe leuchtetblau auf.
Hinweis: Wenn die Kontrolllampeblau leuchtet, könnenSie die POWER
-Taste
benutzen, um zwischendem iPod- undAUX-IN-Modus umherzuschalten.
3. Im iPod-Modus:
-Betätigen Sie dieWIEDERGABE/PAUSE-Taste zum Startender
Wiedergabe.
-Betätigen Sie dieWIEDERGABE/PAUSE-Taste , umdie Wiedergabe
vorübergehend anzuhalten.
-Zum Fortfahren derWiedergabe betätigen Siedie WIEDERGABE/PAUSE-
Taste bitte erneut.
-Sie können dieLautsprechertasten VOL+ /- zum Einstellender gewünschten
Lautstärke benutzen.
-Während der Wiedergabekönnen Sie durchGedrückthalten der Tasten /
den Schnellsuchlauf aktivieren.
-Mit einer einfachenBetätigung der Tasten / könnenSie um zumnächste
bzw. vorigenMusiktitel springen.
Mit der Fernbedienungerhalten Sie zusätzlichZugriff auf diefolgend
Funktionen:
-Greifen Sie aufdas iPod-Menü mithilfeder MENU-Taste zu.
-Sie können danndie Navigationstasten (Oben/ Unten /Links / Rechts /
Eingabe) benutzen, umFunktionen auf IhremiPod auszuwählen.
-Um den Ton auszustellen, betätigenSie die MUTE-Taste und die blaue
Kontrolllampe fängt anzu blinken.
4. Betätigen Siedie POWER-Taste (STANDBY),um das Gerätauszuschalten.
Die Kontrolllampe leuchtetdaraufhin wieder rotauf.
Wenn das Gerätausgeschaltet und gleichzeitigein iPod angeschlossenist,
wird er automatischaufgeladen.
DE DE

10 11
iTunes-Betrieb Benutzung eines externen Audiosignals
EQ-Einstellung, Höhen und Bässe
Dieses Gerät verfügt über einen iTunes-Anschluss an der Rückseite des Geräts, mit
dem Sie iTunes benutzen können, ohne den iPod von der Docking-Station zu entfernen.
1.Schließen Sie den Mini-USB-Stecker des USB-Kabels am Mini-USB-Anschluss an der
Rückseite des Geräts an.
2.Verbinden Sie das andere Ende des USB-Kabels mit dem USB-Port Ihres Computers.
3.Achten Sie darauf, dass ein iPod angeschlossen ist und der iPod-Modus aktiviert ist.
4.Benutzen Sie iTunes auf Ihrem Computer wie gewohnt.
Dieses Modell wird mit zwei Aux-Audiokabeln mit 3,5-mm-Steckern ausgeliefert (jeweils
mit 1 und 1,5 m Länge).
Wenn das Gerät sich im Bereitschaftsbetrieb befindet, leuchtet die rote Kontrolllampe
auf.
Betätigen Sie die POWER-Taste (STANDBY), um das Gerät einzuschalten und die
Kontrolllampe leuchtet blau auf.
Hinweis: Wenn die Kontrolllampe blau leuchtet, können Sie die POWER-Taste
benutzen, um zwischen dem iPod- und AUX-IN-Modus umherzuschalten.
1.Schließen Sie das externe Audiogerät mit einem 3,5mm Audiokabel am LINE IN -
Eingang an der Rückseite des Geräts an.
2.Schließen Sie das andere Ende des Kabels am LINE-Ausgang oder
Kopfhöreranschluss des externen Audiogeräts an.
3.Schalten Sie das externe Audiogerät an.
4.Betätigen Sie die POWER-Taste zurAuswahl des AUX-IN-Modus. Überprüfen Sie, ob
die Lautsprecherausgabe das Eingangssignal Ihres externen Audiogeräts wiedergibt
und ob Sie den AUX-IN-Modus aktiviert haben.
5.Sie können das Lautstärkeniveau nun über die Lautstärketasten des Geräts einstellen.
Alle anderen Funktionen können am externen Gerät wie gewohnt gesteuert werden.
Hinweis:
(1)Wenn Sie den LINE OUT-Ausgang des externen Geräts verwenden, können Sie die
Lautstärke nur an diesem Audiosystem einstellen. Wenn Sie den Kopfhöreranschluss
des externen Geräts verwenden, können Sie die Lautstärke sowohl am externen
Gerät als auch am Audiosystem einstellen.
(2)Betätigen Sie die POWER-Taste, um das Gerät nach der Benutzung auszuschalten
(die Kontrolllampe leuchtet rot auf).
Vergessen Sie dabei nicht das externe Gerät ebenfalls auszuschalten.
(Hinweis: die folgenden Funktionen können nur über die Fernbedienung benutzt werden.)
Höhen-Einstellung:
-Betätigen Sie die TREBLE-Taste und Sie aktivieren den Höhen-Einstellungsmodus.
Die Kontrolllampe blinkt abwechselnd in rosa und blau.
-Während die Kontrolllampe blinkt (rosa/blau), benutzen Sie die VOL-Tasten, um die
Höhen auf den gewünschten Pegel zu stellen.
-Das Gerät verlässt den Höhen-Einstellungsmodus nach ein paar Sekunden
automatisch und die Kontrolllampe leuchtet wieder blau.
Bass-Einstellung:
-Betätigen Sie die BASS-Taste und Sie aktivieren den Bass-Einstellungsmodus. Die
Kontrolllampe blinkt abwechselnd in rosa und blau.
-Während die Kontrolllampe blinkt (rosa/blau), benutzen Sie die VOL-Tasten, um die
Bässe auf den gewünschten Pegel zu stellen.
-Das Gerät verlässt den Bass-Einstellungsmodus nach ein paar Sekunden
automatisch und die Kontrolllampe leuchtet wieder blau.
Equalizer-Einstellung:
-Das Gerät bietet Ihnen vier verschiedene EQ-Einstellungen zur Auswahl: Rock, Pop,
Klassik, und Jazz.
-Betätigen Sie die EQ-Taste, um den von Ihnen gewünschten EQ-Effekt zu wählen.
-Halten Sie die EQ-Taste für ca. 2 Sekunden gedrückt, um die EQ-Funktion zu
deaktivieren.
Hinweis: Wenn ein EQ-Effekt aktiviert ist, werden die Höhen- und Bass-Einstellungen
deaktiviert.
DE DE

12
For information and support www.lenco.eu
Handhabung und Wartung
13
* Vermeiden Sie Gewalt- oder Stoßeinwirkung und Staub bzw.
Extremtemperaturen.
* Versuchen Sie nicht die innere Bauelemente des Geräts zu manipulieren.
* Reinigen Sie das Gerät mit einem feuchten (niemals mit einem nassen)
Tuch.
Benutzen Sie zur Reinigung niemals Lösungsmittel oder Spülmittel.
* Vermeiden Sie es das Gerät direkter Sonnenstrahlung auszusetzen und
lassen
Sie es niemals an besonders heißen, feuchten oder staubigen Orten.
* Halten Sie das Gerät fern von Heizkörpern oder elektromagnetischer
Strahlung, wie z. B. von Leuchtstoffröhren oder Elektromotoren.
ÄNDERUNGEN AM ÄUSSEREN AUSSEHEN UND DEN TECHNISCHEN
DATEN VORBEHALTEN.
Stromversorgung
Netzteil
Lautsprecherausgang
Woofer-Ausgang
Stromverbrauch
Abmessungen
Gewicht
Betriebstemperatur
Luftfeuchtigkeit
Fernbedienung
Eingangsstrom: AC 230V ~ 50Hz (EU)
Ausgangsstrom: DC 24V / 1000 mA
6 W + 6 W
20 W
1 W (Bereitsschaft)
36 W (Max.)
200 x 200 x 182 mm
1286 g
-10 ~ +45°C
70%
6,5 m Reichweite (Max)
+/- 15° vom normalen Winkel
DE DE
Wenn Sie bezüglich der Garantie und der Garantiedauer Fragen haben,
lesen Sie bitte die entsprechenden Informationen auf unserer Webseite
www.lenco.eu oder wenden Sie sich an Ihren Händler.
Garantie:
Technische Daten

80gms paper // folded size: 105(W)x146(H)mm IPD4200_lencoIB
2009/10/6 VER 01
NL
2.1 HIGH POWER LUIDSPREKER
MET iPod DOCKING STATION
iPod BALL
Voor informatie en ondersteuning www.lenco.eu
Inhoudsopgave
Belangrijke Veiligheidsinstructies……….............................................................................
Kenmerken..........................................................................................................................
Installatie .............................................................................................................................
Beschrijving van de Onderdelen..........................................................................................
Naar iPod luisteren ..............................................................................................................
iTunes Bediening................................... ..............................................................................
EQ preset, Treble en Bass instelling....................................................................................
Luisteren naar Externe Audiobron........................................................................................
Zorg en Onderhoud..............................................................................................................
Garantie................................................................................................................................
Specificaties.........................................................................................................................
3
4
5
6-8
9
10
10
11
12
12
13
2

NL NL
3
Belangrijke Veiligheidsinstructies
Dit apparaat is, bij gebruik volgens de instructies, ontworpen en vervaardigd om uw
persoonlijke veiligheid te waarborgen. Echter, oneigenlijk gebruik kan resulteren in
potentiële elektrische schokken of brandgevaar. Lees voor de installatie en het gebruik
de veiligheids- en bedieningsinstructies zorgvuldig door en bewaar deze instructies op
een geschikte plaats voor toekomstige referentie. Let ook goed op alle waarschuwingen
die in deze handleiding en op het apparaat staan.
1. Water en Vocht
Het apparaat moet niet worden gebruikt in de buurt van water. Bijvoorbeeld: in de
buurt van een badkuip, wasbak, aanrecht, zwembad of een natte kelder.
2. Ventilatie
Het apparaat moet zo worden geplaatst, dat de plaats of positie de eigen ventilatie
niet in de weg staat. Zo moet het niet geplaatst worden op een bed, sofa, tapijt of
soortgelijk oppervlak, dat de ventilatieopeningen kan blokkeren. De ventilatie mag niet
worden belemmerd door de ventilatieopeningen te bedekken met voorwerpen, zoals
kranten, tafelkleden, gordijnen, etc. Ook moet het apparaat niet worden geplaatst in
een ingebouwde installatie, zoals een boekenkast of kast, die de doorstroming van
lucht door de ventilatieopeningen belemmeren.
3. Warmte & Vlammen
Het apparaat moet uit de buurt van warmtebronnen, zoals radiotoren, warmte-uitlaten,
kachels of andere apparaten (inclusief versterkers) die warmte produceren, geplaatst
worden.
Plaats geen voorwerpen met naakte vlam, zoals kaarsen, op het apparaat.
4. Stroombron
Het apparaat moet alleen worden aangesloten op een voeding van het type dat
beschreven is in de bedieningsinstructies of zoals aangegeven op het apparaat.
Wanneer de AC/DCAdapter wordt gebruikt als het ontkoppelapparaat, moet deze
eenvoudig bedienbaar blijven.
5. Stroomsnoer Bescherming
Voedingskabels moeten zo worden gelegd, dat het niet waarschijnlijk is dat er op
gestapt wordt of dat ze bekneld raken door andere voorwerpen. Het is altijd het beste
om een schoon gebied te hebben van waar de kabel het apparaat verlaat naar waar
het in het stopcontact zit.
6. Reinigen
Het apparaat dient alleen zoals aangeraden te worden gereinigd. Kijk in de “Zorg en
Onderhoud” sectie van deze handleiding voor reiniginstructies.
7. Voorwerpen en Vloeistoffen
Zorg ervoor dat er geen voorwerpen en vloeistoffen in de ventilatieopeningen van het
product vallen. Het moet niet worden blootgesteld aan druppend of spattend water en
er mogen geen voorwerpen gevuld met vloeistof, zoals vazen, op het apparaat gezet
worden.
8. Hulpstukken
Gebruik alleen hulpstukken die worden aangeraden door de fabrikant.
Kenmerken
4
9. Bliksem en Stroompiek Bescherming
Neem de stekker uit het stopcontact en verbreek de verbinding in deze perioden. Dit
voorkomt schade aan het product als gevolg van blikseminslag en stroompieken.
10. Overbelasten
Voorkom overbelasting van stopcontacten, verlengsnoeren of stekkerdozen, omdat
dit kan leiden tot risico van brand of elektrische schok.
11. Schade die Onderhoud Vereist
Dit apparaat dient door gekwalificeerd onderhoudspersoneel onderhouden te worden
als:
A.De voedingskabel of stekker beschadigd is.
B.Voorwerpen of vloeistof in de behuizing zijn gevallen.
C.Het apparaat is blootgesteld aan regen.
D.Het apparaat is gevallen of de behuizing is beschadigd.
E.Het apparaat vertoont een duidelijke verandering in prestaties of functioneert niet
normaal.
12. Perioden van Niet Gebruik
13. Onderhoud
Als het apparaat voor een langere periode niet gebruikt wordt, zoals een maand of
langer, haal het stroomsnoer uit het apparaat om schade of corrosie te voorkomen.
De gebruiker moet niet proberen het apparaat te onderhouden op methoden die
verder gaan dan de methoden die beschreven worden in de gebruikers
bedieningsinstructies. Onderhoudsmethoden die niet worden besproken in de
bedieningsinstructies moeten worden overgedragen aan gekwalificeerd
onderhoudspersoneel.
Dank u voor de aanschaf van de BOLVORMIGE iPod DOCK LUIDSPREKER.
Dit model omvat de volgende functies:
Verschillende iPod modellen Speler / Oplader
iTunes functie door een USB-kabel te verbinden met een computer / netwerk
Audio LINE-IN voor het verbinden van andere digitale audiospelers
Ingebouwde 2 High Fidelity Luidsprekers
Ingebouwde Sub-woofer voor heavy bass effect
Afstandsbediening
Vooraf Ingesteld (Preset) EQ effect
iPod, iPod mini, iPod nano, iPod touch, iPod classic en iPod shuffle zijn handelsmerken
van Apple Computer Inc., geregistreerd in de V.S. en andere landen.
iPod is niet bijgeleverd.

Installatie
5
AC-DC Adapteraansluiting
Het apparaat kan van stroom worden voorzien door een externe AC-DC adapter, met
een vereiste uitvoer van DC 24V 1000mA (bijgeleverd).
(1) Verbind de DC uitvoerstekker van de adapter met de DC-in stekkeringang van het
apparaat.
Afstandsbediening
De afstandsbediening werkt op één CR2032 batterij (bijgeleverd).
Om de afstandsbediening te activeren, verwijder de isolatietab die in het
batterijcompartiment geplaatst is.
Waarschuwingen:
Batterijen (accu of geplaatste batterijen) mogen niet worden blootgesteld aan
overmatige hitte, zoals zonlicht, vuur of dergelijke.
(2) Steek de AC stekker van de adapter stevig en veilig in het stopcontact.
NL NL
Beschrijving van de onderdelen
6
achteraanzichtvooraanzicht
13
12
11109 9
Top View
6378 4 5
1
2
Hoofdapparaat Bovenaanzicht

NL NL
Beschrijving van de onderdelen
7
/
Hoofdapparaat
1. iPod dockstation
2. iPod dock connector
3. POWER knop ----- Om het apparaat aan en uit te zetten; selecteer iPod of
AUX-IN modus
4. Power Statusindicator: LED
5. Afstandsbedieningssensor
6. VOL + / - knop ----- Verhoog of verlaag het volumeniveau
7. iPod AFSPEEL / PAUZEER knop
8. knop ------- Ga naar de Volgende/Vorige track ; Maak gebruik van
snel zoeken
9. Luidsprekers
10. Subwoofer
11. DC-in stekkeringang ----- Voor de verbinding van externe DC
stroomvoorziening
12. iTunes mini-USB connector
13. LINE IN stekkeringang ----- Auxiliary audio signaalinvoer
8
Beschrijving van de Onderdelen
8
1
2
3
7
6
9
13
12
15
5
4
10
11
14
Afstandsbediening
1. Infrarood Zender
2. STANDBY knop
3. Omhoog knop
4. Omlaag knop
5. Links / knop
6. Rechts / knop
7. iPod AFSPEEL / PAUZE knop
8. MENU knop
9. VOL + / - knop -----
Verhoog of verlaag het volumeniveau
10. TREBLE knop ----
Pas het treble-niveau aan
11. BASS knop -----
Pas het bass-niveau aan
12. ENTER knop
13. MUTE knop ----- Demp het volume
14. EQ knop ----- Selecteer vooraf
ingesteld EQ effect
15. Batterijcompartiment
Accessoires
- iTunes USB kabel x 1
- Auxiliary audio line in kabel met 3.5mm stereo stekkers
Lengte 1 Meter x 1
- Auxiliary audio line in cable met 3.5mm stereo stekkers
Lengte 1.5 Meter x 1
- iPod dockstation hoes x 1
- AC / DC stroomadapter x 1

9
Naar iPod luisteren
Dit model kan overweg met verschillende iPod modellen. Als de dockpoort gedurende
langere periode niet gebruikt wordt, dan wordt aangeraden de dockpoort te bedekken
door de “Dock hoes” (bijgeleverd) te plaatsen.
1. Selecteer een geschikte adapter voor uw iPod (die u bij aanschaf van uw iPod heeft
gekregen) en steek hem in de dock.
Uw iPod kan nu in de dockpoort geplaatst worden door de connector aan de
onderkant van uw iPod in de connector van de dock te plaatsen.
Let op: Wees voorzichtig wanneer u de iPod in het dockstation plaatst, om schade
aan de 30-pin connector op de iPod of in het docksysteem te voorkomen.
2. Als het apparaat uit staat, dan zal de power statusindicator Rood zijn. Druk één keer
op de POWER (STANDBY) knop om het apparaat aan te zetten, de power
statusindicator wordt Blauw.
Opmerking: Druk op de POWER knop om te schakelen tussen iPod en AUX-IN
modus, de power indicator is blauw.
3. In iPod modus:
- Om het afspelen van muziek te beginnen, drukt u één keer op de
AFSPEEL/PAUZEER knop.
- Om muziek te pauzeren, drukt u op de AFSPEEL/PAUZEER knop.
- Om het afspelen van muziek te hervatten, drukt u nogmaals op de PLAY/PAUSE
knop.
- U kunt op de VOL + / - knop drukken om het volume aan te passen naar een
gewenst niveau.
- Wanneer een liedje afspeelt, drukt en houdt u de / knop ingedrukt om snel
vooruit/achteruit te spoelen.
- Om naar het volgende of vorige liedje te gaan, drukt u op de / knop.
Vanaf de afstandsbediening kunt u ook gebruik maken van de volgende bediening:
- Om het iPod menu te openen, drukt u op de MENU knop.
- U kunt op de navigatieknoppen drukken (Omhoog/Omlaag/Links/Rechts/Enter
knoppen), zoals op uw iPod om items te selecteren en te openen.
- Om het volume te dempen, drukt u op de MUTE knop, de Blauwe statusindicator
zal knipperen.
4. Om het apparaat uit te zetten, druk en houd de POWER (STANDBY) knop ingedrukt
tot de power statusindicator Rood wordt.
Wanneer het apparaat in standby modus staat, en de iPod verbonden is, dan zal het
apparaat automatisch de batterij van de iPod opladen.
NL NL
10
iTunes bediening
EQ preset , Treble en Bass Instelling
Het apparaat is voorzien van een iTunes connector, welke op de achterkant van het
apparaat zit. Hiermee kunt u de iTunes functie gebruiken zonder de iPod uit het
dockstation te halen.
1. Verbind de mini-USB connector van de USB-kabel met de mini-USB connector op de
achterkant van het apparaat.
2. Verbind de USB connector aan het andere uiteinde van de USB-kabel met de USB
-poort van een computer.
3. Er is een iPod gedockt in het dockstation en iPod modus is geselecteerd.
4. Bedien de iTunes optie vanaf de computer (internet), zoals gebruikelijk.
(opmerking: de onderstaande functies kunnen alleen met de afstandsbediening worden
ingesteld.)
Treble instelling:
- Druk één keer op de TREBLE knop om de Treble instelmodus te betreden, de
statusindicator zal Paars/Blauw knipperen.
- Tijdens het instellen zal de statusindicator knipperen (Paars/Blauw), druk op de
VOLUME knop om het Treble-niveau naar wens aan te passen.
- Het apparaat zal automatisch de Treble instelmodus verlaten na een paar seconden
en de Blauwe statusindicator blijft constant aan.
Bass instelling:
- Druk één keer op de BASS knop om de Bass instelmodus te betreden, de
statusindicator zal Paars/Blauw knipperen.
- Tijdens het instellen knippert de statusindicator (Paars/Blauw), druk op de VOLUME
knop om het Bass-niveau naar wens aan te passen.
- Het apparaat zal automatisch de Bass Instelmodus verlaten na een paar
seconden en de Blauwe statusindicator blijft constant aan.
EQ instelling:
- Het apparaat is ontworpen, zodat u kunt kiezen uit vier vooraf ingesteld EQ
instellingen, ROCK , POP , CLASSIC en JAZZ.
- Druk op de EQ knop om uw gewenst EQ effect te selecteren.
- Druk en houd de EQ knop ongeveer 2 seconden ingedrukt om de EQ uit te
schakelen.
Opmerking : Wanneer EQ effect geselecteerd is, dan zal dit voorrang hebben op de
vorige Treble en Bass instellingen.

11
Luisteren naar een Externe Audiobron
Dit model komt met twee Auxiliary audio line-in kabels met 3.5mm stereo stekkers
(lengte 1M en 1.5M), om bij het gewenste gebruik te passen.
Wanneer het apparaat is uitgeschakeld, dan zal de rood gekleurde power
statusindicator aan zijn.
Druk één keer op de POWER (STANDBY) knop om het apparaat aan te zetten en de
power statusindicator zal blauw worden.
Opmerking: Druk op de POWER knop om te schakelen tussen iPod- en AUX-IN modus,
de power indicator blijft Blauw.
1. Verbind de audiokabel, met 3.5mm stereo stekker, met de LINE IN Stekkeringang die
op de achterkant van het apparaat zit.
2. Verbind het andere uiteinde van de kabel met een Line Out Stekkeringang of
Hoofdtelefoon Stekkeringang van uw extern audio-apparaat.
4. Druk op de POWER knop om AUX-IN modus te selecteren. Luister naar de
luidsprekers om te horen of de invoer vanaf de externe audiobron komt, dit is om er
zeker van te zijn dat u gebruik maakt van de AUX-IN modus.
5. Het volumeniveau kan nu worden bediend met het hoofdapparaat. Bedien alle andere
functies op het hulpapparaat, zoals gebruikelijk.
Opmerking:
(1) Als u de Line Out Stekkeringang van uw extern apparaat heeft verbonden dan hoeft
u alleen het volume van dit apparaat aan te passen. Als u de Hoofdtelefoon
Stekkeringang van uw extern apparaat heeft verbonden dan is het mogelijk dat u
zowel het volume van het extern apparaat als het volume van dit apparaat moet
aanpassen voor de meest gewenste volume-instelling.
(2) Druk en houd de POWER knop ingedrukt om het apparaat uit te zetten (de power
statusindicator wordt rood) na het luisteren.
Vergeet niet ook het extern apparaat uit te zetten.
NL NL
12
Zorg en Onderhoud
* Stel het apparaat niet bloot aan overmatige krachten, schokken, stof en
extreme temperaturen.
* Knoei niet met de interne componenten van het apparaat.
* Reinig uw apparaat met een vochtig (nooit nat) doekje. Gebruik nooit
oplosmiddel of afwasmiddel.
* Vermijd het achterlaten van uw apparaat in direct zonlicht of op hete,
vochtige of stoffige plaatsen.
* Houd uw apparaat uit de buurt van verwarmingstoestellen en bronnen van
elektrische ruis, zoals fluoresceerde lampen of motoren.
Garantie
Als u vragen heeft met betrekking tot de garantie, de lengte van de garantie
of de werkwijze hiervan, kijk dan op onze website www.lenco.eu of neem
rechtstreeks contact op met uw dealer.
