Lenze L-force ERBM Series User manual

Montageanleitung
Mounting Instructions
Instructions de montage
EDKRBM001
.YZ$
Ä.YZ$ä
l
ERBMxxxRxxxW
Bremswiderstand
Brake resistor
Résistance de freinage
L−force Drives

read_GG_DE−read_GG_DE
,Lesen Sie zuerst diese Anleitung und die
Dokumentation zum Grundgerät, bevor Sie mit
den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
,Please read these instructions and the
documentation of the standard device before you
start working!
Observe the safety instructions given therein!
,Lire le présent fascicule et la documentation
relative à l’appareil de base avant toute
manipulation de l’équipement !
Respecter les consignes de sécurité fournies.

Inhalt i
EDKRBM001 DE/EN/FR 6.1 3
l
Inhalt
1 Über diese Dokumentation 4. . . . . . . . . . . . . . . . . . . .
Informationen zur Gültigkeit 4. . . . . . . . . . . . . . . . . . .
Zielgruppe 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dokumenthistorie 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verwendete Konventionen 5. . . . . . . . . . . . . . . . . . . .
Verwendete Hinweise 6. . . . . . . . . . . . . . . . . . . . . . . . .
2 Sicherheitshinweise 7. . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Sicherheitshinweise 7. . . . . . . . . . . . . . . .
Restgefahren 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Produktbeschreibung 10. . . . . . . . . . . . . . . . . . . . . . . . .
Übersicht 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Identifikation 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bestimmungsgemäße Verwendung 11. . . . . . . . . . . . .
Auslegungsbedingungen 12. . . . . . . . . . . . . . . . . . . . . .
4 Technische Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Daten und Einsatzbedingungen 14. . . . .
Bemessungsdaten 15. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mechanische Daten 16. . . . . . . . . . . . . . . . . . . . . . . . .
5 Mechanische Installation 19. . . . . . . . . . . . . . . . . . . . . .
Montageschritte 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Elektrische Installation 20. . . . . . . . . . . . . . . . . . . . . . . .
Wichtige Hinweise 20. . . . . . . . . . . . . . . . . . . . . . . . . . .
Anschlussdaten 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anschlussplan 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageschritte 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Wartung 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wartungsintervalle 23. . . . . . . . . . . . . . . . . . . . . . . . . . .
Wartungsarbeiten 23. . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Über diese Dokumentation
Informationen zur Gültigkeit
EDKRBM001 DE/EN/FR 6.1
4l
DUMMY_NUM_Reset−Verw_KonventionenMerker
0Abb. 0Tab.0
1 Über diese Dokumentation
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒ Bremswiderstände ERBM052R200W
ƒ Bremswiderstände ERBM082R150W
ƒ Bremswiderstände ERBM082R200W
ƒ Bremswiderstände ERBM100R150W
ƒ Bremswiderstände ERBM200R100W
ƒ Bremswiderstände ERBM240R200W
ƒ Bremswiderstände ERBM370R150W
ƒ Bremswiderstände ERBM470R050W
ƒ Bremswiderstände ERBM470R100W
Zielgruppe
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal
nach IEC 60364.
Qualifiziertes Fachpersonal sind Personen, die für die auszufüh-
renden Tätigkeiten bei der Aufstellung, Montage, Inbetriebset-
zung und dem Betrieb des Produkts über entsprechende Quali-
fikationen verfügen.
ITipp!
Informationen und Hilfsmittel rund um die
Lenze−Produkte finden Sie im Download−Bereich
unter
www.lenze.com

Über diese Dokumentation
Dokumenthistorie
1
EDKRBM001 DE/EN/FR 6.1 5
l
DUMMY_NUM_Reset−Verw_KonventionenMerker
Dokumenthistorie
Materialnummer Version Beschreibung
.YZ$ 6.1 02/2019 TD15 Anpassungen nach UR
13367515 6.0 01/2019 TD15 Überarbeitung
13367515 5.0 01/2011 TD29 Überarbeitung
Verwendete Konventionen
Informationsart Auszeich-
nung
Beispiele/Hinweise
Zahlenschreibweise
Dezimaltrennzeichen Punkt Es wird generell der Dezi-
malpunkt verwendet.
Zum Beispiel: 1234.56
Warnhinweise
UL−Warnhinweise JWerden in englischer und
französischer Sprache ver-
wendet.
UR−Warnhinweise O
Textauszeichnung
Programmname » « PC−Software
Zum Beispiel: »Engineer«,
»Global Drive Control«
(GDC)
Symbole
Seitenverweis ^Verweis auf eine andere
Seite mit zusätzlichen In-
formationen
Zum Beispiel: ^16 =
siehe Seite 16
Dokumentationsverweis ,Verweis auf eine andere
Dokumentation mit zu-
sätzlichen Informationen
Zum Beispiel: ,EDKxxx
= siehe Dokumentation
EDKxxx

1 Über diese Dokumentation
Verwendete Hinweise
EDKRBM001 DE/EN/FR 6.1
6l
H2_Def_Hinweise−SIC_UL_de
Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen,
werden in dieser Dokumentation folgende Piktogramme und Si-
gnalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
}Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie
vermieden werden kann)
Piktogramm und Signalwort Bedeutung
{Gefahr!
Gefahr von Personenschäden durch ge-
fährliche elektrische Spannung
Hinweis auf eine unmittelbar drohende
Gefahr, die den Tod oder schwere Verlet-
zungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen
getroffen werden.
}Gefahr!
Gefahr von Personenschäden durch eine
allgemeine Gefahrenquelle
Hinweis auf eine unmittelbar drohende
Gefahr, die den Tod oder schwere Verlet-
zungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen
getroffen werden.
(Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die
Sachschäden zur Folge haben kann,
wenn nicht die entsprechenden Maß-
nahmen getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
)Hinweis! Wichtiger Hinweis für die störungsfreie
Funktion
ITipp! Nützlicher Tipp für die einfache Handha-
bung
,Verweis auf andere Dokumentation
Spezielle Sicherheitshinweise und Anwendungshinweise
Piktogramm und Signalwort Bedeutung
JWarnings! Sicherheitshinweis oder Anwendungs-
hinweis für den Betrieb nach UL− oder
CSA−Anforderungen.
Die Maßnahmen sind erforderlich, um
die Anforderungen nach UL oder CSA zu
erfüllen.
OWarnings!

Sicherheitshinweise
Allgemeine Sicherheitshinweise
2
EDKRBM001 DE/EN/FR 6.1 7
l
H1sic_DE−COAs
2 Sicherheitshinweise
Allgemeine Sicherheitshinweise
}Gefahr!
Wenn Sie die folgenden grundlegenden
Sicherheitsmaßnahmen missachten, kann dies zu
schweren Personenschäden und Sachschäden
führen:
ƒ Lenze−Antriebs− und Automatisierungskomponenten ...
... ausschließlich bestimmungsgemäß verwenden.
... niemals trotz erkennbarer Schäden in Betrieb nehmen.
... niemals technisch verändern.
... niemals unvollständig montiert in Betrieb nehmen.
... niemals ohne erforderliche Abdeckungen betreiben.
... können während und nach dem Betrieb − ihrer Schutzart
entsprechend − spannungsführende, auch bewegliche oder
rotierende Teile haben. Oberflächen können heiß sein.
ƒ Alle Vorgaben der beiliegenden und zugehörigen
Dokumentation beachten.
Dies ist Voraussetzung für einen sicheren und störungsfreien
Betrieb sowie für das Erreichen der angegebenen Produktei-
genschaften.
Die in diesem Dokument dargestellten verfahrenstechni-
schen Hinweise und Schaltungsausschnitte sind Vorschläge,
deren Übertragbarkeit auf die jeweilige Anwendung über-
prüft werden muss. Für die Eignung der angegebenen Verfah-
ren und Schaltungsvorschläge übernimmt der Hersteller
keine Gewähr.
ƒ Alle Arbeiten mit und an Lenze−Antriebs− und
Automatisierungskomponenten darf nur qualifiziertes
Fachpersonal ausführen.
Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ...
... die mit Aufstellung, Montage, Inbetriebsetzung und Be-
trieb des Produkts vertraut sind.
... die über die entsprechenden Qualifikationen für ihre Tätig-
keit verfügen.
... die alle am Einsatzort geltenden Unfallverhütungsvor-
schriften, Richtlinien und Gesetze kennen und anwenden
können.

2 Sicherheitshinweise
Restgefahren
EDKRBM001 DE/EN/FR 6.1
8l
H1sic_DE−COAs
Restgefahren
{Gefahr!
Gefährliche elektrische Spannung
Während des Betriebs des Grundgeräts und bis zu
3 Minuten nach dem Netzabschalten können an den
Anschlüssen des Bremswiderstands gefährliche
elektrische Spannungen anliegen.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren
der Anschlussklemmen.
Schutzmaßnahmen:
ƒVor allen Arbeiten am Bremswiderstand das
Grundgerät vom Netz trennen.
ƒAlle Leistungsklemmen auf Spannungsfreiheit
prüfen.
ƒDen Montageort so wählen, dass die in den
Technischen Daten genannten
Einsatzbedingungen immer gewährleistet sind.
}Gefahr!
Heiße Oberfläche während des Betriebs
Der Bremswiderstand wird während des Betriebs
sehr heiß. (Temperaturen siehe Technische Daten.)
Mögliche Folgen:
ƒSchwere Verbrennungen beim Berühren des
Bremswiderstands.
ƒFeuer oder Schwelbrand, wenn sich brennbare
Materialien oder Stoffe in der Nähe des
Bremswiderstands befinden oder dorthin
gelangen können.
Schutzmaßnahmen:
ƒVor Arbeiten am Bremswiderstand dessen
Oberflächentemperatur prüfen.
ƒDen Montageort so wählen, dass die in den
Technischen Daten genannten
Einsatzbedingungen immer gewährleistet sind.
ƒDen Montageort durch geeignete
Brandschutzmaßnahmen und einen
Berührschutz sichern.

Sicherheitshinweise
Restgefahren
2
EDKRBM001 DE/EN/FR 6.1 9
l
H1sic_DE−COAs
(Stop!
Mögliche Überhitzung des Bremswiderstands
während des Betriebs
Durch ungenügende Wärmeabfuhr kann der
Bremswiderstand während des Betriebs überhitzen.
Mögliche Folgen:
ƒDer Bremswiderstand wird zerstört.
ƒDer Antrieb wird nicht abgebremst sondern
trudelt aus.
Schutzmaßnahmen:
ƒDen Thermokontakt des Bremswiderstands
immer anschließen.
ƒDen Thermokontakt so in die
Anlagenüberwachung einbinden, dass bei
Überhitzung des Bremswiderstands die
Netzversorgung des Grundgerätes abgeschaltet
wird (z. B. die Netzschütz−Ansteuerung
abschalten).
OWarnings!
Conditions of Acceptability:
ƒThe products covered by this report are intended
for use with Power Conversion Equipment (drives)
only.
ƒThe Temperature Switch must be connected to
the drive, so that the drive switches off in case
when the maximum operating temperature is
exceeded.
ƒTemperature tests and abnormal operation tests
have only been conducted for single resistive
elements (ALW 40, ALW 60, and ALW 80) and for
continuous duty as indicated under RATINGS. For
any grouping of ALW 40, ALW 60, and ALW 80 an
additional temperature test must be conducted,
depending on the evaluation of the mechanical
construction and the expected temperature rise.
ƒFor any duty cycle operation in the end−use
application it must be guaranteed that the
maximum Wattage rating will not be exceeded.
This may be evaluated by calculation. If there will
be any concern regarding to this, additional
temperature tests have to be conducted under
end−use conditions.
ƒThese devices should be used within their
recognized ratings as specified above.

3 Produktbeschreibung
Übersicht
EDKRBM001 DE/EN/FR 6.1
10 l
−H1−Auslegungsbed_Bremswiderst_Bsp
3 Produktbeschreibung
Übersicht
ERBMV001
Lieferumfang
Pos. Beschreibung
Bremswiderstand
Montageanleitung
Elemente am Bremswiderstand
Pos. Beschreibung
0Typenschild
1Thermokontakt
2Anschlussklemmen RB1, RB2, T1, T2
3PE−Anschluss

Produktbeschreibung
Identifikation
3
EDKRBM001 DE/EN/FR 6.1 11
l
−H1−Auslegungsbed_Bremswiderst_Bsp
Identifikation
L

0
ERBMXXX011

Typenschlüssel ERBx xxxx xxxx
Produktreihe
Widerstand RB[W]
z. B. 470R = 470 W
075D = 7.5 W
Dauerleistung Pd[W]
z. B. 120W = 120 W
01K2 = 1.2 kW
Bestimmungsgemäße Verwendung
Bremswiderstände
ƒ nur unter den in dieser Betriebsanleitung vorgeschriebenen
Einsatzbedingungen betreiben.
ƒ sind Komponenten
– zum Einbau in eine Maschine.
– zum Zusammenbau mit anderen Komponenten zu einer
Maschine.
Die Inbetriebnahme des Bremswiderstands ist solange unter-
sagt, bis festgestellt wurde, dass die Maschine, in welche der
Bremswiderstand eingebaut werden soll, den Bestimmun-
gen der EG−Maschinenrichtlinie entsprechen.
ƒ sind elektrische Betriebsmittel zum Einbau in
Schaltschränke oder ähnliche abgeschlossene
Betriebsräume.
ƒ erfüllen die Schutzanforderungen der EG−Richtlinie
"Niederspannung".
ƒ sind keine Maschinen im Sinne der EG−Richtlinie
Maschinen.
ƒ sind keine Haushaltsgeräte, sondern als Komponenten
ausschließlich für die Weiterverwendung zur gewerblichen
Nutzung bestimmt.
Antriebssysteme mit Bremswiderständen
ƒ Die Verantwortung für die Einhaltung der EG−Richtlinien in
der Maschinenanwendung liegt beim Weiterverwender.
Jede andere Verwendung gilt als sachwidrig!

3 Produktbeschreibung
Auslegungsbedingungen
EDKRBM001 DE/EN/FR 6.1
12 l
−H1−Auslegungsbed_Bremswiderst_Bsp
Auslegungsbedingungen
Beim Einsatz von Bremswiderständen beachten:
ƒ Mittelwert der generatorischen Leistung < Dauerleistung Pd
des Bremswiderstands.
ƒ Generatorische Leistung während der Bremszeit
< Wärmemenge QBdes Bremswiderstands.
ƒ Bremszeit < 10 % der Zykluszeit (Bremszeit + Pausenzeit).
ƒ Thermokontakt immer anschließen und so in die
Anlagenüberwachung einbinden, dass bei Überhitzung des
Bremswiderstands die Netzversorgung des Grundgeräts
abgeschaltet wird.
Zu jedem Zeitpunkt muss gelten: Im Zeitintervall tcyc,RB (Brems-
widerstandzyklus) müssen die kumulierten Bremszeiten tbrk im-
mer £der maximalen Bremsdauer tbrk,max sein.
Berechnung
Bremswiderstand−Zyklus tcyc,RB:
tcyc,RB +QB
Pd
mit
QBWärmemenge in Ws
PdDauerleistung in W
Max. Bremsdauer tbrk,max innerhalb des Zeitintervalls tcyc,RB:
tbrk,max +QB@RB
Umax
2mit
QBWärmemenge in Ws
RBWiderstand in W
Umax Max. Betriebsspannung in V

Produktbeschreibung
Auslegungsbedingungen
3
EDKRBM001 DE/EN/FR 6.1 13
l
−H1−Auslegungsbed_Bremswiderst_Bsp

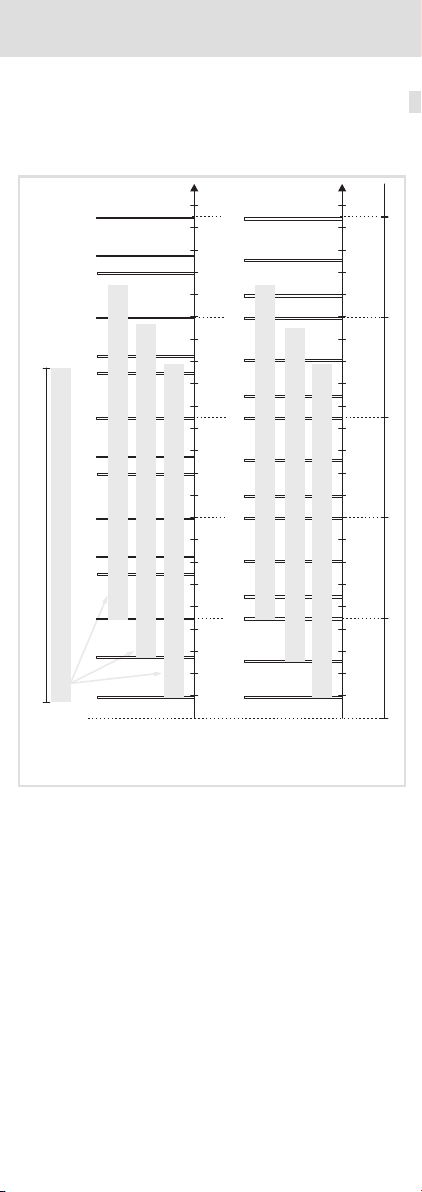

Beispiele für die Auswertung der Bedingung
Gegeben ist der Bremswiderstandzyklus tcyc,RB = 150 s und die
max. Bremsdauer tbrk,max = 10 s. Die Bremszeiten tbrk und der
Prozesszyklus tcyc,Prc sind beispielhaft.
1010 5050 100100 200200150150
tbrk [s]
t [s]
0.5 0.5
1 1 0.5 0.5 10.5 0.5 10.5 0.5 10.5 0.5
tcyc,RB = 150 s
tt
brk brk,max
= 7 s
£
S
tt
brk brk,max
= 6.5 s
£
S
Stt
brk brk,max
= 6.5 s
£
1010 5050 100100 200200150150
tbrk [s]
t [s]
11111
tcyc,Prs
1 1
tcyc,Prs
1 1
tcyc,Prs
1 1
tcyc,Prs
111
tcyc,Prs
1
tt
brk brk,max
= 10 s
£
tt
brk brk,max
= 11 s
³
S
S
ü
ü
ü
ü
û
û
tt
brk brk,max
= 10 s
£
S
ü
ü
Im oberen Beispiel wird die Auslegungsbedingung zu jedem Zeit-
punkt eingehalten. Im unteren Beispiel wird die Auslegungsbe-
dingungen einmal nicht eingehalten, das heißt, der gewählte
Bremswiderstand ist für den vorgegebenen Prozess nicht geeig-
net. Setzen Sie einen Bremswiderstand mit größerer Leistung
(kürzerem Bremswiderstandzyklus tcyc,RB) ein.

4 Technische Daten
Allgemeine Daten und Einsatzbedingungen
EDKRBM001 DE/EN/FR 6.1
14 l
H1_Daten−Abm_BF3_BL
4 TechnischeDaten
Allgemeine Daten und Einsatzbedingungen
Konformität und Approbation
CE 2014/35/E
UNiederspannungsrichtlinie
Approbation
UR UL508 Industrial Control Equipment, Un-
derwriter Laboratories (File−No.
E232497) for USA and Canada
Personenschutz und Geräteschutz
Schutzart EN 60529 IP20
NEMA 250 Typ 1
Thermokontakt
Ausführung Öffner, 130 °C
Schaltleistung 250 V AC / 0.5 A
Umweltbedingungen
Klima
Lagerung IEC/EN 6072
1−3−1 1K3 (−25 ... +60 °C)
Transport IEC/EN 6072
1−3−2 2K3 (−25 ... +70 °C)
Betrieb IEC/EN 6072
1−3−3 3K3 (−10 ... +55 °C)
Stromreduzierung von +45 ... +55 °C:
2.5 %/°C
Aufstellhöhe 0 ... 4000 m üNN
1000 ... 4000 m üNN: Stromreduzierung
5 %/1000 m
Rüttelfestig-
keit
(9,81 m/s2= 1 g)
EN 50178,
IEC 61800−5−
1, Germani-
scher Loyd,
allgemeine
Bedingun-
gen
Beschleunigungsfest bis 1 g
Montagebedingungen
Montageort lIm Schaltschrank
lDer Montageort muss den in
den "Allgemeinen Daten" ge-
nannten Geräteeigenschaften
entsprechen.
lBrennbare Materialien oder
Stoffe dürfen sich nicht in der
Nähe des Bremswiderstands be-
finden.
lDie vom Bremswiderstand er-
zeugte Wärme muss ungehin-
dert abgeführt werden.
Einbaulage Vertikal−hängend mit Anschlusslei-
tungen unten.
Einbaufreiräume
oben > 100 mm
unten > 100 mm
seitlich > 25 mm

Technische Daten
Bemessungsdaten
4
EDKRBM001 DE/EN/FR 6.1 15
l
H1_Daten−Abm_BF3_BL
Bemessungsdaten
Elektrische Daten
RBPdQBUmax
[W][W] [kWs] [VDC]
ERBM052R200W 52 200 30.0
800
ERBM082R150W 82 150 22.5
ERBM082R200W 200 30.0
ERBM100R150W 100 150 22.5
ERBM200R100W 200 100 15.0
ERBM240R200W 240 200 30.0
ERBM370R150W 370 150 22.5
ERBM470R050W 470 50 7.5
ERBM470R100W 100 15.0
RBWiderstand
PdDauerleistung
QBWärmemenge
Umax Max. Betriebsspannung
Temperaturen
Tnom TTK Tmax
[°C]
an der Oberfläche 150 250 500
an der Einbaufrei-
raumgrenze *) 90 100 120
Tnom Maximale Temperatur bei Bemessungsdaten
TTK Temperatur bei der der Thermokontakt auslöst
Tmax Maximale Temperatur bei sachwidriger Verwendung
*) Gemessen bei Umgebungsmedium Luft (kleine
Wärmeleitzahl); wenn sich Materialien/Stoffe an der
Einbaufreiraumgrenze befinden, die sich aufheizen (größere
Wärmeleitzahl), steigt die Temperatur weiter an.

4 Technische Daten
Mechanische Daten
EDKRBM001 DE/EN/FR 6.1
16 l
H1_Daten−Abm_BF3_BL
Mechanische Daten
Bauform 1 und 2
ERBMV003
a b e c3 d2 d3 g1
[mm]
ERBM470R050W 60 240 59 50 7.5 225 5
ERBM470R100W 70
g3 h1 h2 k1 k2 o1
[mm] [kg]
ERBM470R050W 525 25 100 100 25 0.60
ERBM470R100W 0.75

Technische Daten
Mechanische Daten
4
EDKRBM001 DE/EN/FR 6.1 17
l
H1_Daten−Abm_BF3_BL
Bauform 3
ERBMV004
a b e c3 d2 d3 g1
[mm]
ERBM082R150W
80
240
94.5 70 7.5
225
5
ERBM100R150W
ERBM200R100W 160 145
ERBM370R150W 240 225
g3 h1 h2 k1 k2 o1
[mm] [kg]
ERBM082R150W
525 25 100 100 25
0.95
ERBM100R150W 0.95
ERBM200R100W 0.60
ERBM370R150W 0.95

4 Technische Daten
Mechanische Daten
EDKRBM001 DE/EN/FR 6.1
18 l
H1_Daten−Abm_BF3_BL
Bauform 4
ERBMV005
a b e c3 d2 d3 g1
[mm]
ERBM052R200W
80 340 66 70 7.5 325 5
ERBM082R200W
ERBM240R200W
g3 h1 h2 k1 k2 o1
[mm] [kg]
ERBM052R200W
525 25 100 100 25 1.25
ERBM082R200W
ERBM240R200W

Mechanische Installation
Montageschritte
5
EDKRBM001 DE/EN/FR 6.1 19
l
H1_MechINS−mInstall
5 Mechanische Installation
Montageschritte
So montieren Sie den Bremswiderstand:
1. Wählen Sie einen geeigneten Montageort.
– Der Montageort muss die in den Technischen Daten
genannten Einsatzbedingungen immer gewährleisten;
ggf. zusätzliche Maßnahmen ergreifen.
– Eine ungehinderte Luftzirkulation zum Abführen der
Wärme muss gewährleistet sein.
2. Verschrauben Sie den Bremswiderstand am Montageort.
– Der Montageort und das Montagematerial muss die
mechanische Verbindung dauerhaft gewährleisten.

6 Elektrische Installation
Wichtige Hinweise
EDKRBM001 DE/EN/FR 6.1
20 l
H1_E_INST−ERBx_E_Inst_TXT_DE
6 Elektrische Installation
Wichtige Hinweise
(Stop!
Mögliche Überhitzung des Bremswiderstands
während des Betriebs
Durch ungenügende Wärmeabfuhr kann der
Bremswiderstand während des Betriebs überhitzen.
Mögliche Folgen:
ƒDer Bremswiderstand wird zerstört.
ƒDer Antrieb wird nicht abgebremst sondern
trudelt aus.
Schutzmaßnahmen:
ƒDen Thermokontakt des Bremswiderstands
immer anschließen.
ƒDen Thermokontakt so in die
Anlagenüberwachung einbinden, dass bei
Überhitzung des Bremswiderstands die
Netzversorgung des Grundgerätes abgeschaltet
wird (z. B. die Netzschütz−Ansteuerung
abschalten).
Anschlussdaten
Anschluss Anschlussart Anschluss-
größe
Anzugsmo-
ment
RB1, RB2
(Bremswiderstand) Schraub-
klemmen
0,33 ... 6 mm2
22 ... 10 AWG
1,2 ... 2 Nm
11 ... 17 lb−in
T1, T2
(Thermokontakt)
PE (Schutzleiter) Flachstecker 6,3 x 0,8 −
