LevelOne WAP-6221 User manual

LevelOne
Managed Wireless Access Point
WAP-6221
Quick Installation Guide
HW: v2
QIG: v1.0_20180503
English
Español
Deutsch
Português
Français
Italiano

-1-
English
Default Settings
IP Address
192.168.188.253
User name
admin
Password
admin

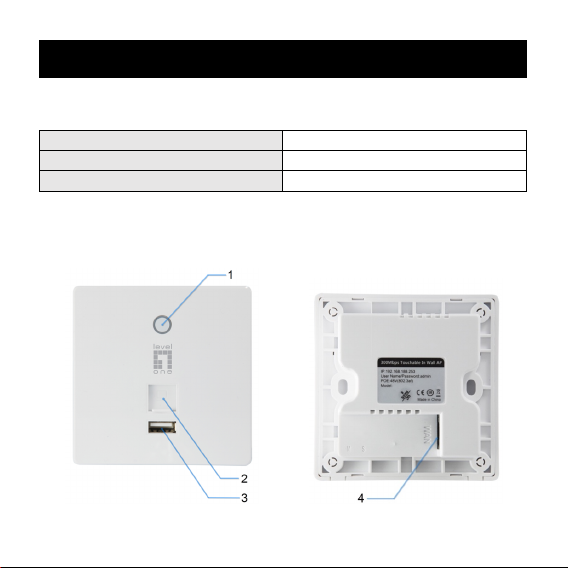

Connections :
Front Panel Panel Back Side

-2-
1 . WIFI SSID Broadcast ON/OFF , Reset to Defaults
2 . LAN Port
3 . USB Port

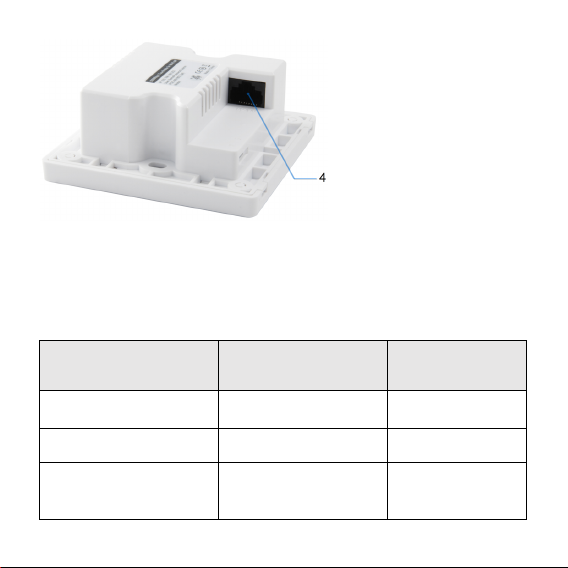

4 . WAN/POE Port
Button Light State
Task to be Performed
Time Period of
Pressing Button
SYS LED
Behavior
WIFI SSID Broadcast
ON
0 ~ 1 seconds
ON Green
WIFI SSID Broadcast
OFF
0 ~ 1 seconds
Light off
Reset to Defaults
10 ~ 12 seconds
Blinking
Green

-3-
Installation
LED/Button/Interface
Description
WIFI SSID Broadcast
ON/OFF
To turn on or off the WIFI SSID Broadcast
Reset to Defaults
With the AP powered on, press the Reset
button for 10 ~ 12 seconds until the Signal
Strength LED blink faster than ever. The
AP will restart itself and reset the device to
factory default settings.
LAN port
The LAN port is used to connect to network
devices, such as a switch or PC / NB
USB port
Charge USB devices (5V1A)
WAN/POE Port
The WAN/POE port is used to connect to
network devices, such as a POE switch
OR POE adapter to power the device
( IEEE802.3af ) 48 VDC. (POE adapter
unit is to be ordered separately)

-4-
Hardware Installation
Power on the Device.
l Plug one end of your Ethernet cable into the WAN port of the AP, and the other end
into a port on a PoE switch or a 802.3af PoE adapter.
Configuring the Device
To set up and manage the AP, you can use one of the following methods:
l Connect the access point and your computer to the same PoE switch. Manage the
access point from the computer. (Figure 1)
Software Installation
To login to the LevelOne AP, please perform the following steps:
1. Check Your Network Settings to login web UI.
Please make sure your PC can get IP address automatically, so the router can
communicate with your PC during configuration.
l Select “Control Panel” > “Network Connections”.
l Right click the “Local Area Connection” and choose “Properties”.
l Select the TCP/IP protocol for your network card.
l Change the IP Address of PC: To configure the IP Address, click the network icon to
open the Ethernet dialog to configure the IP Address. Select “Properties”, choose
“Internet Protocol (TCP/IP)” and select “Properties”. Input the IP Address
“192.168.188.2 ~ 192.168.188.250” and continue. (Figure 2)
2. Launch a Web browser (Microsoft Internet Explorer 8 for example), enter the AP’s
default LAN IP address 192.168.188.253 in the address bar, and then press Enter,
as shown in the following picture. (Figure 3)
3. Then enter the default user name of admin and password of admin in the User
Name and Password fields, click “OK” to access the AP’s Web GUI. (Figure 4)

-5-
Deutsch
Standardeinstellungen
Standard-IP-Adresse
192.168.188.253
Benutzername
admin
Kennwort
admin

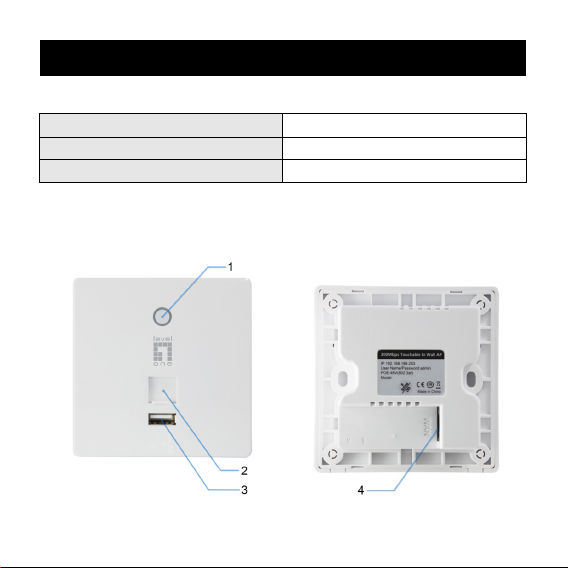

Anschlüsse :
Vorderseite Anschlüsse an der Rückseite

-6-
1 . WLAN-SSID-Broadcast ein/aus , Auf Standard zurücksetzen
2 . LAN-Port
3 . USB-Port
4 . WAN/PoE-Port
Tastenlichtstatus
Durchzuführende Aufgabe
Dauer der
Tastenbetätigung
SYS-LED-
Verhalten
WLAN-SSID-Broadcast
ein
0 – 1 Sekunden
Leuchtet
grün
WLAN-SSID-Broadcast
aus
0 – 1 Sekunde
Licht aus
Auf Standard
zurücksetzen
10 – 12 Sekunden
Blinkt grün

-7-
Installation
LED / Taste / Schnittstelle
Beschreibung
WLAN-SSID-Broadcast ein/aus
Zum Ein- oder Ausschalten von
WLAN-SSID-Broadcast
Auf Standard zurücksetzen
Drücken Sie bei eingeschaltetem
Zugangspunkt 10 Sekunden lang die
Reset-Taste, bis die
Signalstärke-LED schneller blinkt als
zuvor. Der Zugangspunkt startet sich
neu und das Gerät wird auf die
werkseitigen Standardeinstellungen
rückgesetzt.
LAN-Port
Der LAN-Port dient dem Anschließen von
Netzwerkgeräten, wie bspw. eines Switch
oder PC / NB
USB port
Für das Aufladen von USB-Geräten
(5V1A)
WAN/PoE-Port
Der WAN/PoE-Port dient dazu, eine
Verbindung zu Netzwerkgeräten,
wie einem POE-Switch ODER
PoE-Adapter, herzustellen, um das
Gerät mit Strom zu versorgen (IEEE
802.3af ), 48 V Gleichspannung.
(PoE-Adapter ist separat zu
erwerben.)

-8-
Hardwareinstallation
Gerät einschalten
l Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem WAN-Anschluss des AP und
das andere Ende mit dem Anschluss an einem PoE-Switch oder einem 802.3af-
PoE-Adapter.
Gerät konfigurieren
Zum Einrichten und Verwalten des AP können Sie eine der folgenden Methoden
verwenden:
l Verbinden Sie den Zugangspunkt und Ihren Computer mit demselben POE Switch.
Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 1)
Softwareinstallation
Bitte gehen Sie zur Anmeldung am LeveiOne-Zugangspunkt wie folgt vor:
1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen.
Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann, damit
der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu kommunizieren.
l Wählen Sie „Systemsteuerung“ > „Netzwerkverbindungen“.
l Rechtsklicken Sie auf „LAN-Verbindung“ und wählen Sie „Eigenschaften“.
l Wählen Sie das TCP/IP-Protokoll für Ihre Netzwerkkarte.
l IP-Adresse des PCs ändern: Zur Konfiguration der IP-Adresse klicken Sie auf das
Netzwerksymbol oder öffnen die Netzwerkeinstellungen in der Systemsteuerung.
Klicken Sie auf „Properties“ (Eigenschaften) wählen Sie „Internet Protocol
(TCP/IP)“ (Internetprotokoll (TCP/IP)), klicken Sie anschließend auf
„Properties“ (Eigenschaften). Geben Sie die IP-Adresse „192.168.188.2 ~
192.168.188.250 “ ein, schließen Sie das Fenster anschließend wieder
(Figure 2)
2. Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben Sie wie
in der nachstehenden Abbildung gezeigt die standardmäßige LAN-IP-Adresse
192.168.188.253 des Zugangspunkts in die Adressleiste ein und drücken Sie Enter.
(Figure 3)
3. Geben Sie dann den Standardbenutzernamen admin und das Kennwort admin in
die Felder Benutzername und Kennwort ein und klicken Sie zum Zugreifen auf die
Webschnittstelle des Zugangspunkts auf „OK“. (Figure 4)

-9-
Français
Réglages par défaut
Adresse IPpardéfaut
192.168.188.253
Nom d'utilisateur
admin
Mot de passe
admin

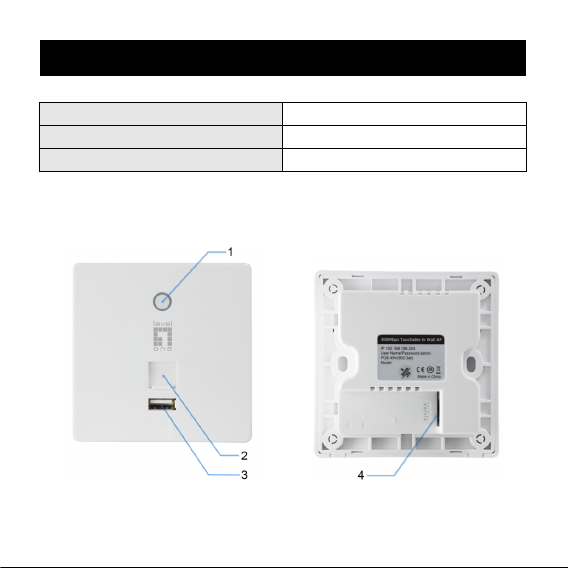

Branchements :
Face avant Panneau en face arrière

-10-
1 . Diffusion SSID Wi-Fi activée/désactivée , Réinitialiser aux réglages par
défaut
2 . Port LAN
3 . Port USB
4 . Port WAN/POE
État de l'indicateur lumineux du bouton
Tâche à effectuer
Délai d'appui sur
le bouton
Comportement
de la LED SYS
Diffusion SSID Wi-Fi
activée
0 ~ 1 seconde
Allumée Verte
Diffusion SSID Wi-Fi
désactivée
0 ~ 1 seconde
Éteinte
Réinitialiser aux
réglages par défaut
10 ~ 12 secondes
Clignotante
Bleue

-11-
Installation
LED/Bouton/Interface
Description
Diffusion SSID Wi-Fi
activée/désactivée
Pour activer ou désactiver la Diffusion
SSID Wi-Fi
Réinitialiser aux
réglages par défaut
Avec le PA sous tension, appuyez sur le
bouton Réinitialiser pendant 10 secondes
jusqu'à ce que la LED Intensité du signal
clignoter plus rapidement que d'habitude.
Le PA redémarrera et sera réinitialisé aux
réglages d'usine par défaut.
Port LAN
Le port LAN est utilisé pour se connecter à des
appareils réseau, comme par exemple un
commutateur ou un PC/ordinateur portable.
Port USB
Pour charger des appareils USB (5V1A)
Port WAN/POE
Le port WAN/POE est utilisé pour se
connecter à des appareils réseau, tels
qu'un commutateur POE OU un
adaptateur POE pour alimenter l'appareil
( IEEE802.3af ) 48 V CC. (Adaptateur
POE un à commander séparément.)

-12-
Installation de l'équipement
Mettre l'appareil sous tension.
l Brancher une extrémité de votre câble Ethernet dans le port WAN du PA, et l'autre
extrémité dans un port du commutateur PoE ou un Adaptateur PoE 802.3af.
Configurer l'appareil
Pour installer et gérer le PA, vous pouvez utiliser l'une des méthodes suivantes :
l Connecter le point d'accès et votre ordinateur au même commutateur ou routeur.
Gérer le point d'accès depuis l'ordinateur. (Figure 1)
Installation du logiciel
Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :
1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web.
Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que le
routeur puisse communiquer avec votre PC pendant la configuration.
l Sélectionnez “Panneau de configuration” > “Connexions réseau”.
l Faites un clic droit sur “Connexion au réseau local” et choisissez “Propriétés”.
l Sélectionnez le protocole TCP/IP pour votre carte réseau.
l Modification de l'adresse IP du PC : Pour configurer l'adresse IP, cliquez sur l'icône
du réseau Ethernet pour ouvrir la boîte de dialogue Ethernet et configurer l'adresse
IP. Choisissez "Properties" (Propriétés), choisissez "Internet Protocol (TCP/IP)"
(Protocole Internet (TCP / IP)) et choisissez "Properties" (Propriétés). Saisissez
l'adresse IP "192.168.188.2 ~ 192.168.188.250" et continuez.. (Figure 2)
2. Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple), entrez
l'adresse IP LAN par défaut du PA (192.168.188.253) dans la barre d'adresse, puis
appuyez sur Entrée, comme montré sur l'image suivante. (Figure 3)
3. Saisissez alors le nom d'utilisateur et le mot de passe par défaut de l'administrateur
dans les champs Nom d'utilisateur et Mot de passe, cliquez sur “OK” pour accéder à
l'IUG Web du PA. (Figure 4)

-13-
Español
Configuración predeterminada
IP predeterminada
192.168.188.253
Nombre de usuario
admin
Contraseña
admin
Conexiones :
Panel frontal Parte posterior del panel

-14-
1 . ACTIVACIÓN Y DESACTIVACIÓN de la difusión del SSID WIFI, restablecimiento de
los valores predeterminados
2 . Puerto LAN
3 . Puerto USB
4 . Puerto WAN/POE
Estado de la luz del botón
Tarea que se va a
realizar
Período de tiempo de
pulsación del botón
Comportamiento
del LED SISTEMA
ACTIVACIÓN de la
difusión del SSID
WIFI
0 ~ 1 segundos
ENCENDIDO en
verde
DESACTIVACIÓN
de la difusión del
SSID WIFI
0 ~ 1 segundos
Luz apagada
Restablecer valores
predeterminados
10 ~ 12 segundos
Parpadeo en
verde

-15-
Instalación
LED/Botón/Interfaz
Descripción
ACTIVACIÓN/DESACTIVACIÓN
de la difusión del SSID WIFI
Activación o desactivación de
la difusión del SSID WIFI
Restablecer valores
predeterminados
Con el PA activado, presione el
botón de restablecimiento
durante 10 segundos hasta que
el LED de intensidad de la
señal parpadee más rápido que
nunca. El PA se reiniciará
automáticamente y se
restablecerá la configuración
predeterminada de fábrica del
dispositivo.
Puerto LAN
El puerto LAN se utiliza para
conectar dispositivos de red, como
por ejemplo un conmutador, PC o
equipo portátil.
Puerto USB
Carga los dispositivos USB
(5V1A)
Puerto WAN/POE
El puerto WAN/POE se utiliza
para conectar dispositivos de
red, como un conmutador POE
O un adaptador POE para
proporcionar alimentación al
dispositivo de 48 VCC
(IEEE802.3af). ( O
transformador POE é vendido
separadamente.)

-16-
Instalación del hardware
Encienda el dispositivo.
l Ligue uma extremidade do seu cabo Ethernet à porta WAN do PA e a outra
extremidade a uma porta num comutador PoE Ou transformador PoE 802.3af.
Configuración del dispositivo
Para encender el AP, puede utilizar uno de los métodos siguientes:
l Conecte el punto de acceso y su PC al mismo conmutador o enrutador. Administre
el punto de acceso desde el equipo. (Figure 1)
Instalación del software
Para iniciar sesión en un PA LevelOne, realice los pasos siguientes:
1. Comprobar la configuración de red para iniciar sesión en la interfaz de usuario Web.
Asegúrese de que su PC puede obtener la dirección IP automáticamente de forma que
el enrutador pueda comunicarse con su PC durante la configuración.
l Seleccione “Panel de control” > “Conexiones de red”.
l Haga clic con el botón derecho en “Conexión de área local” y seleccione
“Propiedades”.
l Seleccione el protocolo TCP/IP para la tarjeta de red.
l Cambie la dirección IP de su equipo: Para configurar la dirección IP, haga clic en el
icono de red para abrir el cuadro de diálogo de parámetros Ethernet. Seleccione
“Properties” (Propiedades), después “Internet Protocol (TCP/IP)” (Protocolo de
Internet (TCP/IP)) y, por último, “Properties” (Propiedades) . Introduzca la dirección
IP “192.168.188.2 ~ 192.168.188.250” y continúe.. (Figure 2)
2. Inicié el explorador web (Microsoft Internet Explorer 8 por ejemplo), escriba la
dirección IP LAN predeterminada del PA 192.168.188.253en la barra de direcciones
y, a continuación, presione Entrar, tal y como se muestra en la figura siguiente.
(Figure 3)
3. Escriba el nombre de usuario de administración y la contraseña de administración
predeterminados en los campos Nombre de usuario y Contraseña, haga clic en
“Aceptar” para acceder a la interfaz gráfica del usuario web del PA. (Figure 4)

-17-
Português
Predefinições
IP predefinido
192.168.188.253
Nome de utilizador
admin
Palavra-passe
admin
Conexões :
Painel Frontal Painel Traseiro

-18-
1 . Ativar/desativar a difusão do SSID de WIFI , Repor predefinições
2 . Porta LAN
3 . Porta USB
4 . Porta WAN/POE
Estado da luz do botão
Tarefa a executar
Tempo de pressão
do botão
Comportamento do
LED do Sistema
Difusão do SSID de
WIFI Ativada
0 a 1 segundos
Aceso em
verde
Difusão do SSID de
WIFI Desativada
0 a 1 segundos
Apagado
Repor predefinições
10 a 12 segundos
A piscar
em verde

-19-
Instalação
LED/Botão/Interface
Descrição
Ativar/Desativar a
difusão do SSID de WIFI
Para ativar ou desativar a difusão do
SSID de WIFI
Repor predefinições
Com o PA ligado, pressione o botão de
reposição durante 10 segundos, até
que o LED de intensidade do sinal
pisque mais rápido. O PA irá reiniciar e
os valores predefinidos do dispositivo
serão repostos.
Porta LAN
A porta LAN é utilizada para ligar a
dispositivos de rede, tais como, um
comutador ou PC/Portátil
Porta USB
Carregar dispositivos USB (5V1A)
Porta WAN/POE
A porta WAN/POE é utilizada para ligar
a dispositivos de rede, tais como, um
comutador POE ou transformador POE
para alimentar o dispositivo
(IEEE802.3af) 48 VDC. ( O
transformador POE é vendido
separadamente.)
