Leviton Opt-X 5R1UD-S08 User manual

Instructions for Use - Opt-X®HDX Fiber Optic Enclosure
Leviton Network Solutions, a division of Leviton Mfg. Co., Inc.
2222 - 222nd St. SE Bothell, WA 98021 Tech Line: 1-800-722-2082 Fax: [phone] www.leviton.com
Copyright © 2021 Leviton Manufacturing Co., Inc. All rights reserved. Subject to change without notice.
Page 1 of 30
DI-000-5RXHD-20B
5R1UD-S08
5R2UD-S16 5R3UD-S24
5R4UD-S32
5R1UD-S08 5R2UD-S16
5R3UD-S24 5R4UD-S32

FIBER CONNECTOR SAFETY WARNINGS
SAFETY INFORMATION
1. Always wear safety glasses.
2. Isopropyl alcohol is and may cause eye irritation. In case of contact with eyes,
with water for at least 15 minutes. When using isopropyl alcohol, always assure
proper levels of ventilation. In case of ingestion, consult a physician immediately.
3. Never look directly into a laser light source, point source at a person’s eyes, or point
source at surfaces.
4. When working on a link, always turn laser source off, or disconnect completely.
5. Always dispose of debris properly, preferably using sticky tabs.
6. Do not place food or beverages in the vicinity of the work area.
7. Thoroughly wash face and hands after terminating
8. Carefully remove any debris that may have been stuck to clothing, or left in work
area, and dispose of properly.
TIPS AND RECOMMENDATIONS
1. Using isopropyl alcohol, thoroughly clean exposed and buffer ensuring both are free
from dust, oil, and debris.
2. Do not lay ferrule dust covers on a dirty or dusty surface.
3. Always use proper tools and/or accessories to terminate and clean connector tips.
TABLE OF CONTENTS
The following instructions will help you quickly install your Leviton Opt-X®HDX High Density System Enclosure for
use in your equipment cabinet or rack. For detailed information on each step, go to the page number listed below.
Safety and Installation Instructions Pg. 2
Table of Contents Pg. 2
Standard Accessories Pg. 3
Optional Accessories Pg. 3
Equipment Overview Pg. 3
Product Views Pg. 4
Mounting, Front Door Operation, and Rear Door Operation Pg. 5
Cable Installation - Preparation Pg. 6
Cassette Installation and Removal Pg. 7
Cable Installation - Applications Pg. 8
Front side patch cable routing, Opt-X®HDX High Density System Labeling Pg. 9
Page 2 of 30

STANDARD ACCESSORIES (Included with Opt-X HDX™ Enclosure)
Prior to installing your Leviton Opt-X HDX Enclosure, please refer to the table below. This will help ensure that you
have all the items shipped with the unit, and/or any additional items that may be required for proper installation.
Page 3 of 30
Description Part Number
Universal Opt-X Cable Clamp Kit, Single Cable Grommet (for enclosure mounting) 5RCMP-KIT
Universal Opt-X Cable Clamp Kit, Multiple Cable Grommet (for enclosure mounting) 5RCMP-KT2
Universal Opt-X Cable Clamp Kit, Single and Multiple Cable Grommet (for rack/post mounting) 5RCMR-KIT
1RU Mounting Ear for 23" Rack 5REAR-023
Grounding Kit DPGRD-KIT
1RU Brush Guard (Bag of 2) 5RBSH-1UN
2RU Brush Guard (Bag of 2) 5RBSH-2UN
OPTIONAL ACCESSORIES
Description Image Quantity in
1RU Kit
Quantity in
2RU Kit
Quantity in
3RU Kit
ID Card Label 1 1 1
Velcro Tie 6 6 8
Rack Mnt Screw 4 4 4
12
11
10
9
48
7
6
232453 5 6
9510 11 612 11
24536748
10 11 612 11235 3674895
D
C
112324
489510 11 612
24
A
536
B
7
1
2
1123
Panel # Serving: Fed From:
4
89
5
10 11
6
12
2
4
A
5
3
6
B
7
1
2
1
1
23
4
89
5
10 11
6
12
2
45
3
67
1
1
23
4
89
5
10 11
6
12
2
4
C
5
3
6
D
7
1
2
1
1
23
4
89
5
10 11
6
12
2
45
3
67
1
1
23
Panel# Serving: FedFrom:
EQUIPMENT OVERVIEW
Description
The HDX Enclosure is an ultra-high density optic system designed for use with HDX cassettes,
adapter plates and blanks.
Provided Parts
1. (1) 1RU, 2RU 3RU or 4RU HDX Fiber Optic Enclosure
2. (2, 4, 6 or 8) Slide Out Trays respectively.
3. (1) Rear lid on 1RU 2RU and 3RU models
4. (2) Mounting ears with screws on 1RU, (4) Mounting ears with screws on 2RU 3RU and 4RU
5. (1) 12/24x0.5L” screw kit assembly
6. (1) Accessory Kit
7. (1) Label Designation Card kit
Quantity in
4RU Kit
1
8
4

SIDE VIEW (2RU Shown)
1. 19” rack mount brackets
2. Cable Clamp kit mounting points
NOTE: Optional 23" RM kit also available for 1RU. See
Optional Part Number list (see page 4).
Page 4 of 30
1. Front Door
2. Rear Lid (Removable on 1RU and 2RU only)
3. Mounting Ears
4. Brush Guard (Sold Seperately)
5. Front Grab Bar (pull to slide each tray forward)
1. Rear Cable Management mesh
2. Opt-X Clamp Kit (Sold Seperately)
3. Hook and Loop lacing points
4. Cable Management Guides
5. Sliding termination tray
6. Front Grab Bar (pull to slide each tray forward)
Interior
NOTE: Cover removed for clarity.
Exterior
PRODUCT VIEWS
6. 5.
1. 3.
2.
4.

Page 5 of 30
To remove the Rear Door:
1. Pull plungers out to dis-engage
2. Remove lid rearward
To open the Front Door:
1. Push Release Latches downward
2. Open Door
FRONT DOOR OPERATION REAR DOOR OPERATION (1RU, 2RU and 3RU ONLY)
NOTE: Rear Door on 4RU enclosure operates
identically
NOTE: Ensure plungers are dis-engaged prior to
installation of lid
MOUNTING AN ENCLOSURE
NOTE: Thread each screw a minimum of three full
rotations before mounting
Install remaining screws and hand tighten all

CABLE INSTALLATION - PREPARATION
Page 6 of 30
Top View: Tray to Front
NOTE: Tray in forward position, covers
are removed for clarity. COMMENTS:
• Route cable to tray through grommet on the opposite
side of slide tray tie down point
• Assure cable slack for tray movement.
•
Recommended trunk breakout length is 36 inches.
• A minimum of 20 inches of free slack is required to each
cassette for bend radius compliant accessibility from the
front side.
To remove tray from enclosure, slide tray fully forward
stop position. Press release lever and slide tray out to
remove.
Pictured: Removable tray to facilitate
termination
Tray Release
To Remove a tray: (see diagram)
1. Pull the tray forward to the stop point
2. Press the release lever toward the outside of the
enclosure and remove the tray from the tray
guides.
To Install a tray:
A. Insert the tray into the target position
B. Slide the tray inward until the stop point is
reached.
C. Press the release lever toward the outside of the
enclosure and continue sliding the tray inward to
the fully enclosed position.
Caution - Damage may occur to cabling if tray is removed
beyond the stop point when loaded.

CASSETTE INSTALLATION AND REMOVAL
Page 7 of 30
Insert HDX Cassettes, Adapter Plates or Blank Plates from the front into the
receiving guide of the target location.
HDX Cassette HDX MTP Cassette
HDX Splice Module
HDX Adapter Plate

Page 8 of 30

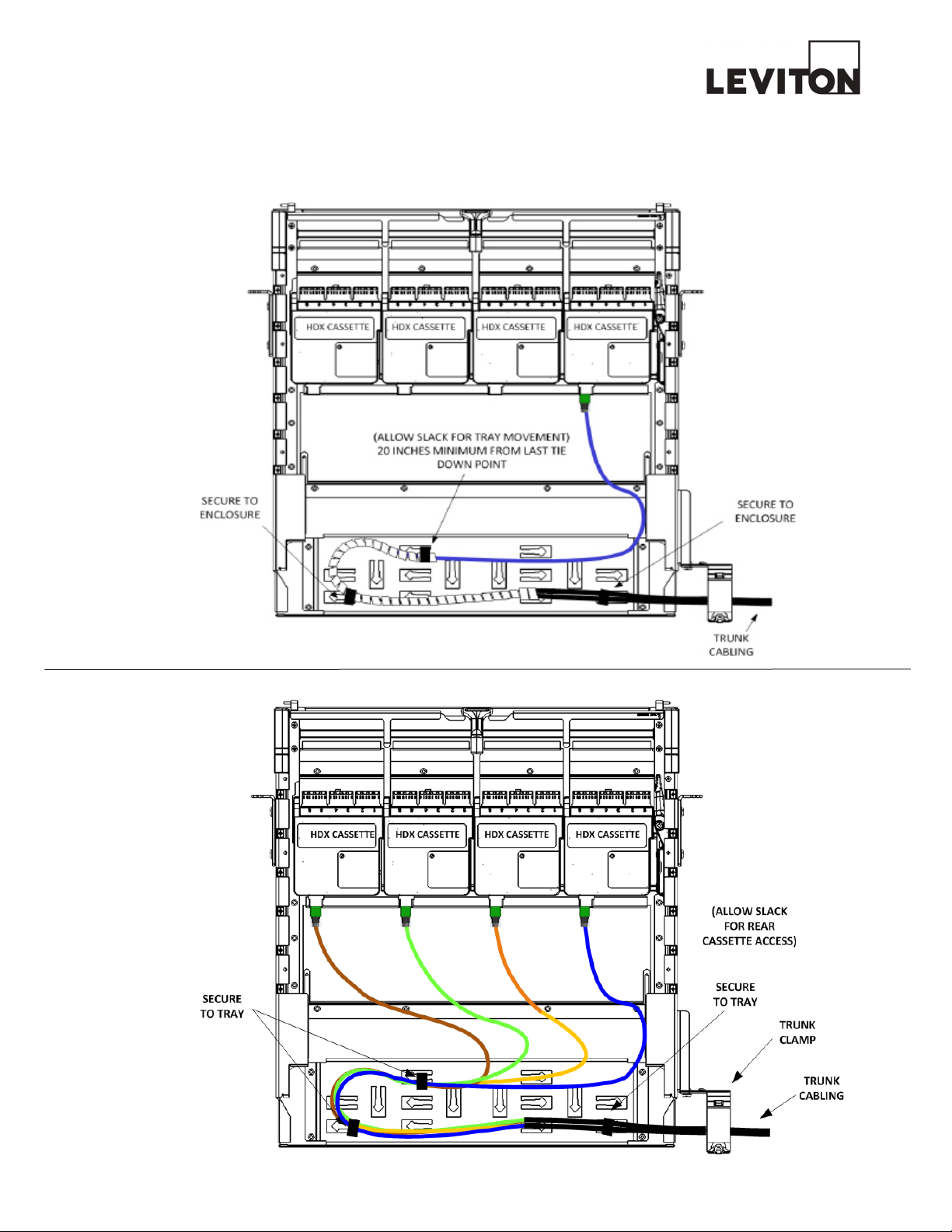

CABLE INSTALLATION - APPLICATIONS
Rear Routing Guide Right
Rear Routing Guide Breakout

OPT-X HDX LABELING
Page 9 of 30
Label Printing Organization by Fiber Cassette or Adapter Panel Type
Per Column Number Scheme
Port Spacing No. of Ports
Duplex SC (3 pack) .52 6 1 2 3 4 5 6
Quad LC (3 pack) .52 12 1-2 / 3-4 5-6 / 7-8 9-10 / 11-12
MTP (3 port) 1.04 3 1 Space 2 Space 3
MTP (6 port) .52 6 1 2 3 4 5 6
Excel based label templates are available at www.leviton.com
FRONT SIDE PATCH CABLE ROUTING
To maintain proper bend radius and protect from damage during movement of sliding trays, follow the recommended
patch cord load orders as shown.

Leviton Manufacturing Co., Inc.
2222 222nd ST SE
Bothell, WA 98021, USA
Technical Support: 800-824-3005
Page 10 of 30
Patents covering this Product, if any, can be found on Leviton.com/patents

5R1UD-S08
5R2UD-S16
Directives — Boîtiers optiques Opt-XMD HDX
Solutions de réseautique Leviton, une division de Leviton Mfg. Co., Inc.
2222 - 222nd St. SE, Bothell, WA 98021 Soutien technique : 1-800-722-2082 (en anglais seulement) • Télécopieur : 1-425-485-9170
www.leviton.com
© 2021 Leviton Manufacturing Co., Inc. Tous droits réservés. Sous réserve de sans préavis.
Page 11 of 30
5R3UD-S24
5R4UD-S32
5R1UD-S08 5R2UD-S16
5R3UD-S24 5R4UD-S32

CONSIGNES DE SÉCURITÉ EN PRÉSENCE DE CONNECTEURS OPTIQUES
CONSIGNES DE SÉCURITÉ
1. On doit toujours porter des lunettes de sécurité.
2. L’isopropanol est et peut entraîner des irritations oculaires. S’il entre en contact
avec les yeux, les rincer à l’eau pendant au moins 15 minutes. En présence de ce composé, il
faut toujours s’assurer que la ventilation est adéquate. Consulter un médecin sans délai en cas
d’ingestion.
3. On ne doit jamais regarder directement une source laser, la pointer vers les yeux de quelqu’un
d’autre, ni la diriger vers des surfaces
4. Lorsqu’on effectue des raccordements optiques, il faut toujours couper la source laser ou la
déconnecter complètement.
5. On doit toujours éliminer les débris de de la manière prescrite, en utilisant de préférence
des languettes adhésives.
6. Il ne faut pas mettre d’aliments ou de boissons à proximité de l’aire de travail.
7. On doit se laver le visage et les mains en profondeur après avoir effectué des terminaisons
optiques.
8. Il faut soigneusement retirer tous les débris de accrochés aux vêtements ou laissés dans
l’aire de travail, en les éliminant de la manière prescrite.
CONSEILS ET RECOMMANDATIONS
1. Au moyen d’isopropanol, nettoyer en profondeur les et la gaine d’en retirer toute
trace de poussière, d’huile ou de débris.
2. Ne jamais déposer les capuchons de virole sur une surface sale ou poussiéreuse.
3. Toujours employer les outils ou accessoires appropriés pour effectuer les terminaisons
optiques et nettoyer les pointes de connecteur.
TABLE DES MATIÈRES
Les directives suivantes vous aideront à installer rapidement votre logement Opt-XMD HDXMC pour systèmes
haute densité dans une armoire ou un bâti d’équipement. Pour plus de détails, veuillez vous reporter aux pages
indiquées ci-dessous.
Renseignements relatifs à l’installation et à la sécurité P.12
Table des
matières P. 12
Accessoires standard P. 13
Accessoires optionnels P. 13
Survol des composants P. 13
Illustrations des produits P. 14
Fixation et fonctionnement de la porte avant et du couvercle arrière
P. 15
Terminaison des câbles — préparation P. 16
Installation et retrait des cassettes P. 17
Terminaison des câbles — méthodes P. 18
Acheminement du câblage par l’avant, Étiquetage P. 19
Page 12 of 30

ACCESSOIRES STANDARD (inclus avec les boîtiers Opt-X HDXMC)
Avant de procéder à l’installation du boîtier, le tableau ci-dessous. Il permet de déterminer que tous les com-
posants requis ou commandés en option ont bel et bien été livrés.
Description Image Quantité dans
les trousses de
1UB
Quantité dans
les trousses de
2UB
Quantité dans
les trousses de
3UB
Étiquette 111
Attache en velcro 668
Vis de sur
bâti 444
ACCESSOIRES OPTIONNELS
Description No de pièce
Anneau passe-câble universel Opt-X, rondelle pour un câble (installations sur logement) 5RCMP-KIT
Anneau passe-câble universel Opt-X, rondelle pour plusieurs câbles (installations sur
logement)
5RCMP-KT2
Anneau passe-câble universel Opt-X, rondelle pour un ou plusieurs câbles (installations
sur bâti/montant)
5RCMR-KIT
Support de pour bâtis de 23 po (1UB) 5REAR-023
Trousse de mise à la terre DPGRD-KIT
Balais protecteurs de 1UB (sac de deux) 5RBSH-1UN
Balais protecteurs de 2UB (sac de deux) 5RBSH-2UN
Page 13 of 30

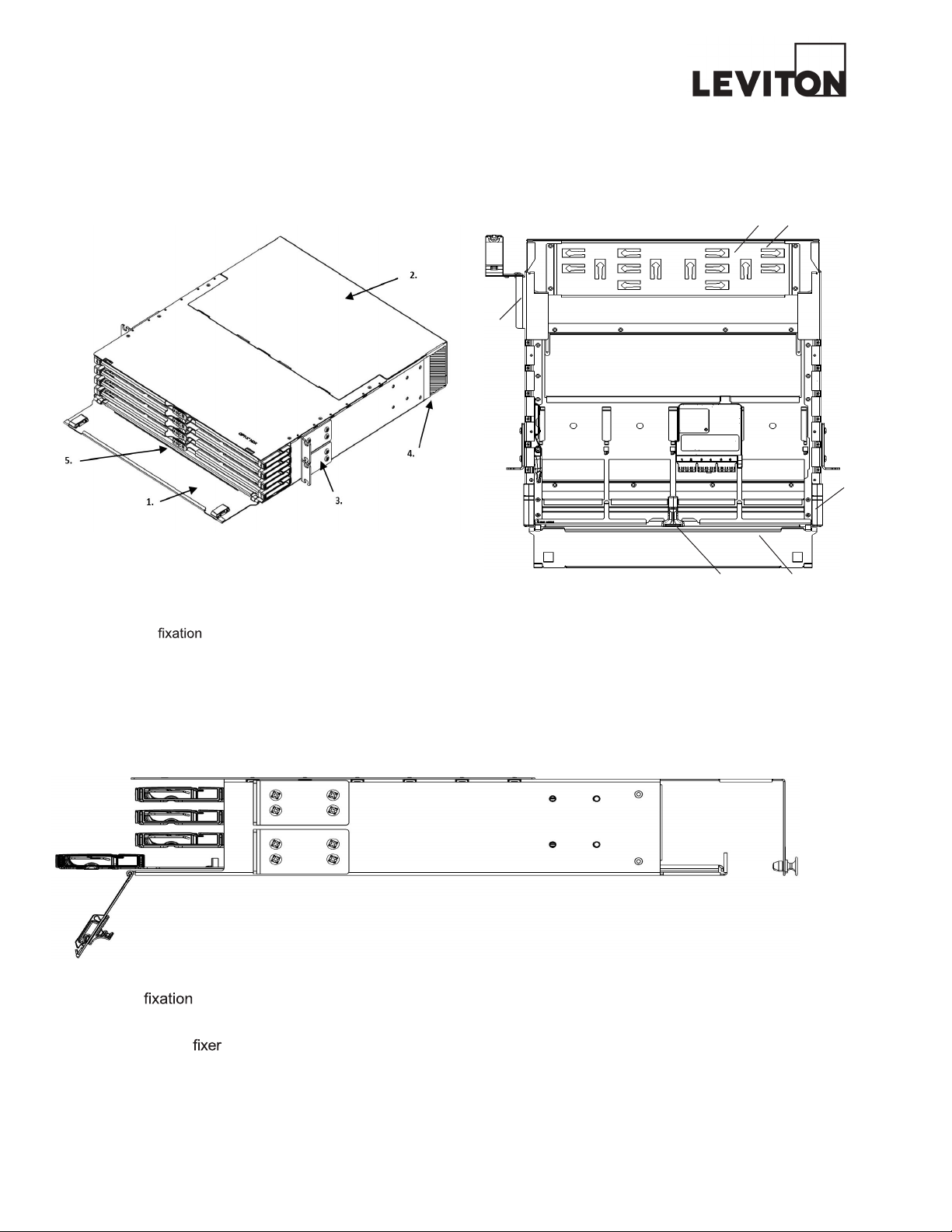

SURVOL DE L’ÉQUIPEMENT
Description
Les boîtiers optiques HDX acceptent les obturateurs, plaquettes d’adaptateurs et les cassettes HDX.
Pièces fournies
1. Boîtier optique HDX de 1UB, de 2UB, de 3UB ou de 4UB (1)
2. Planchettes coulissantes (2, 4, 6 ou 8, respectivement)
3. Couvercle arrière (1, modèles de 1UB, de 2UB et de 3UB seulement)
4. Supports de avec vis (2 pour les modèles de 1UB; 4 pour les modèles de 2UB, de 3UB et de 4UB)
5. Ensemble de vis 12/24 de 0,5 po de long (1)
6. Jeu d’accessoires (1)
7. Trousse d’étiquettes (1)
4
89
5
10 11
6
12
2
4
A
5
3
6
B
7
1
2
1
1
23
4
89
5
10 11
6
12
2
45
3
67
1
1
23
4
89
5
10 11
6
12
2
4
C
5
3
6
D
7
1
2
1
1
23
4
89
5
10 11
6
12
2
45
3
67
1
1
23
Panel# Serving: FedFrom:
les trousses de
4UB
Quantité dans
1
8
4

Intérieur
REMARQUE : illustration sans couvercle pour
plus de clarté.
1. Paroi de gestion arrière du câblage
2. Anneau passe-câble Opt-X (vendu séparément)
3. Points d’ancrage d’attaches en velcro
4. Guide de gestion du câblage
5. Planchette de raccordement coulissante
6. Poignée (pour tirer chaque planchette vers l’avant)
rueirétxE
1. Porte avant
2. Couvercle arrière amovible (modèles de 1UB et de 2UB
seulement)
3. Supports de
4. Balais protecteurs (vendus séparément)
5. Poignée (pour tirer chaque planchette vers l’avant)
Page 14 of 30
ILLUSTRATIONS DES PRODUITS
6. 5.
1. 3.
2.
4.
VUE DE PROFIL (illustration du modèle de 2UB)
1. Supports pour bâtis de 19 po
2. Points de d’un anneau passe-câble
REMARQUE : On peut également se procurer des sup-
ports différents pour les modèles de 1UB sur des
bâtis de 23 po (58,4 cm). Se reporter à la liste des acces-
soires optionnels (pageXX).

Page 15 of 30
INSTALLATION D’UN BOÎTIER
REMARQUE : serrer chaque vis d’au moins trois
tours complets avant de fixer le boîtier pour de bon.
Insérer les vis restantes et les serrer toutes.
FONCTIONNEMENT DE LA PORTE
AVANT
REMARQUE : le couvercle arrière des boîtiers de
4UB s’enlève de la même manière.
Pour ouvrir la porte avant :
1. pousser les taquets de dégagement vers le bas;
2. ouvrir la porte.
FONCTIONNEMENT DU COUVERCLE ARRIÈRE
(modèles de 1UB, de 2UB et de 3UB seulement)
REMARQUE : les plongeurs doivent être ressor-
tis pour permettre l’installation de ce couvercle.
Pour retirer le couvercle arrière :
1. tirer les plongeurs pour dégager le couvercle;
2. tirer le couvercle vers l’arrière.
1. SORTIR LE
PLONGEUR
2. RETIRER LE COUVERCLE
LES ONGLETS
S’ENGAGENT SOUS LE
COUVERCLE ARRIÈRE ET
LA PAROI SUPÉRIEURE
AVANT
-
letés au-dessus
de la vis la plus
basse du bâti
la plus basse unité de
bâti
POUSSER
POUR
DÉGAGER

TERMINAISON DES CÂBLES - PRÉPARATION
Vue du dessus : plateau à l’avant.
REMARQUE : illustration où la planchette est tirée
vers l’avant et le dessus a été enlevé pour plus de
clarté.
REMARQUES
Planchette amovible pour faciliter les
terminaisons
Page 16 of 30
Retrait d’une planchette (se reporter à l’illustration)
1. Glisser la planchette jusqu’à la butée avant.
2. Pousser le levier de dégagement vers l’extérieur
du boîtier et retirer la planchette de ses rails.
Installation d’une planchette
A. Insérer la planchette à l’endroit voulu.
B. La pousser vers l’intérieur jusqu’à la première
butée.
C. Appuyer sur le levier de dégagement vers
l’extérieur du boîtier et continuer de pousser
jusqu’à ce qu’elle soit complètement engagée.
Dégagement de la
planchette
CÂBLAGE DE LIAISON
FIXATION AU BOÎTIER FIXATION AU BOÎTIER
(DONNER DU MOU POUR PERMETTRE LES
DÉPLACEMENTS DE PLANCHETTE)
20 po AU MOINS DU DERNIER POINT
D’ANCRAGE
CASSETTE HDX CASSETTE HDX CASSETTE HDX CASSETTE HDX
• Acheminer le câble par l’anneau du côté opposé du point
d’ancrage de la planchette coulissante.
• Donner sufsamment de mou aux câbles pour per mettre
les déplacements de la planchette.
•
•
On recommande que les éléments du câblage de liaison
soient répartis sur une longueur de 36 po (un peu plus de
90 cm).
Il faut y avoir un minimum de 20 po (50 cm) de mou à
chaque cassette pour assurer la conformité des rayons de
courbure quand on accède au boîtier par l’avant.
Pour retirer la planchette du boîtier, la glisser complètement
vers l’avant, jusqu’à la butée. Appuyer ensuite sur le levier de
dégagement et la glisser encore pour la retirer.

INSTALLATION DE CASSETTES
Insérer les cassettes, les plaques d’adaptation ou les obturateurs HD Evolve par
l’avant, dans les rails de l’emplacement visé.
Cassette HDX Cassette MTP HDX
Plaque d’adaptation HDX
Page 17 of 30
ÉTAPE 2
GLISSER LA CASSETTE, LA PLAQUE
D’ADAPTATION OU L’OBTURATEUR
VERS L’ARRIÈRE JUSQU’À CE QUE LE
TAQUET S’ENCLENCHE.
ÉTAPE 1
INSÉRER LA CASSETTE, LA
PLAQUE D’ADAPTATION OU
L’OBTURATEUR DANS LES
RAILS.
REMARQUE : ILLUSTRATION SANS
LOGEMENT NI ÉTRIERS DE GESTION
POUR PLUS DE CLARTÉ.
ÉTAPE 2
ÉTAPE 1
APPUYER DÉLICATEMENT POUR LIBÉRER, PUIS
RETIRER LA CASSETTE.
Module d'épissure HDX

TERMINAISON DES CÂBLES - MÉTHODES
Page 18 of 30
Acheminement par l’arrière
(vers la droite)
Acheminement par l’arrière
(répartition)
CASSETTE HDX CASSETTE HDX CASSETTE HDX CASSETTE HDX
FIXATION AU BOÎTIER FIXATION AU BOÎTIER
CÂBLAGE DE LIAISON
(DONNER DU MOU POUR PERMETTRE
LES DÉPLACEMENTS DE PLANCHETTE)
20 po AU MOINS DU DERNIER
POINT D’ANCRAGE
CASSETTE HDX CASSETTE HDX CASSETTE HDX CASSETTE HDX
FIXATION À LA
PLANCHETTE
FIXATION À LA
PLANCHETTE
(DONNER DU MOU
POUR PERMETTRE
L’ACCÈS AUX CAS-
SETTES PAR L’ARRIÈRE)
ANNEAU PASSE-
CÂBLE
CÂBLAGE DE LIAISON

ÉTIQUETAGE OPT-X UHD
Contenu des étiquettes par type de cassette ou de plaque d’adaptation
Par colonne Numérotage
Espacement
entre les ports
Nombre de
ports
SC doubles (3) 0,52 6 1 2 3 4 5 6
LC quadruples (3) 0,52 12 1-2 / 3-4 5-6 / 7-8 9-10 / 11-12
MTP (3 ports) 1,04 3 1 Espace 2 Espace 3
MTP (6 ports) 0,52 6 1 2 3 4 5 6
Des modèles d'étiquettes basés sur Excel sont disponibles sur www.leviton.com
Page 19 of 30
ACHEMINEMENT DU CÂBLAGE PAR L’AVANT
de maintenir le rayon de courbure recommandé et de protéger les lors du déplacement des plateaux coulissants,
il faut acheminer les cordons suivant l’ordre illustré ci-dessous.
TRAJET DES CORDONS TRAJET DES CORDONS
PREMIER PREMIER PREMIER DEUXIÈME DEUXIÈME DEUXIÈME QUATRIÈME TROISIÈME
Insérer l’étiquette dans
les guides.

Leviton Manufacturing Co., Inc.
2222 222nd ST SE
Bothell, WA 98021, USA
Soutien technique : 800-824-3005
Solutions de réseautique
Page 20 of 30
Les brevets couvrant ce produit, le cas échéant, peuvent être trouvés sur Leviton.com/patents
