Leviton Opt-X Ultra 5R1UH-S03 User manual

Instructions for Use - Opt-X Ultra™ Enclosure
Directives — Enceintes Opt-X UltraMC
Instrucciones de Uso – Caja Opt-X UltraMR
Leviton Network Solutions, a division of Leviton Mfg. Co., Inc.
2222 - 222nd St. SE Bothell, WA 98021 Tech Line: 1-800-722-2082 Fax: [phone] www.leviton.com
Copyright © 2008 Leviton Manufacturing Co., Inc. All rights reserved. Subject to change without notice.
Page 1 of 26
PK-93470-10-02-0A

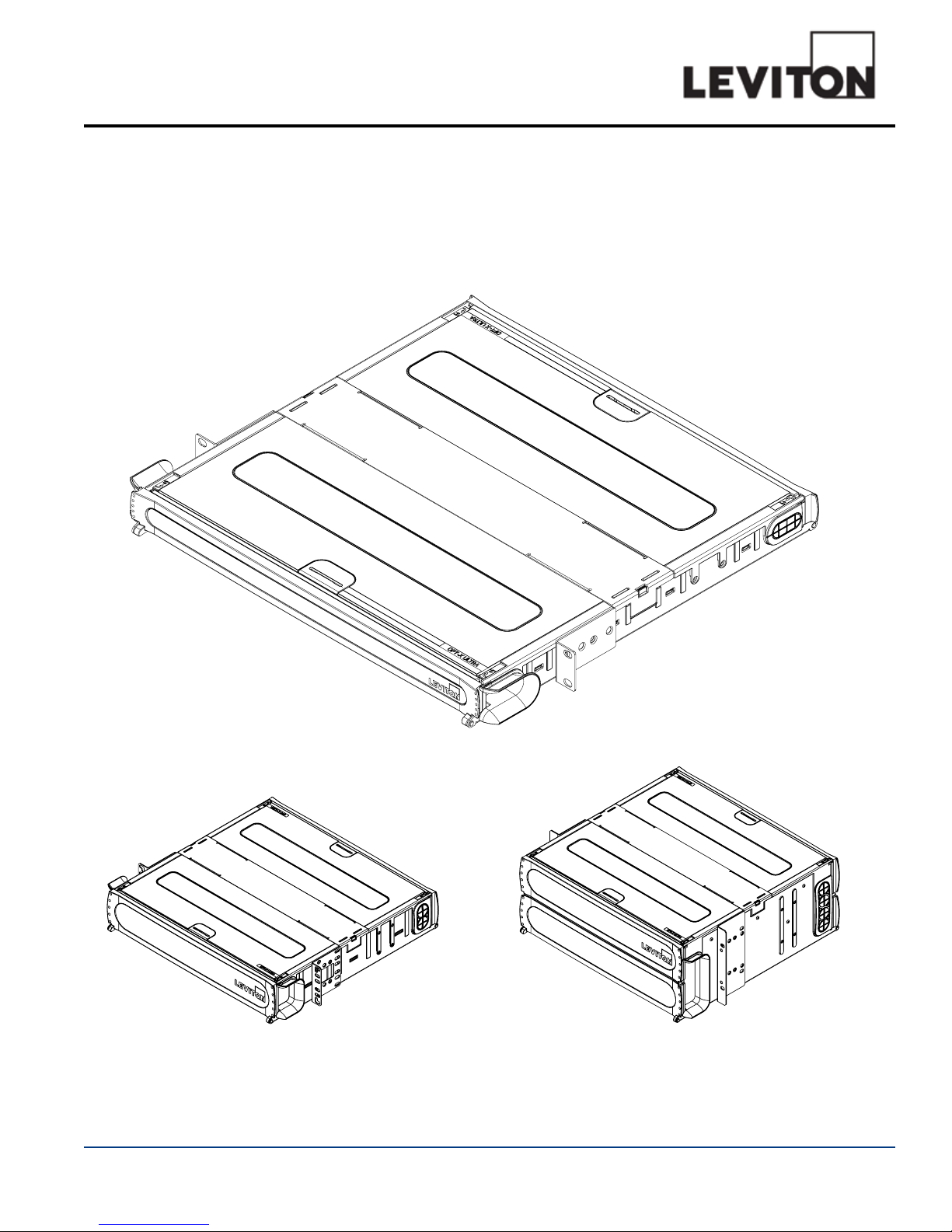

5R1UH-S03
5R2UH-S06
5R4UH-S12
5R1UH-S03
5R2UH-S06 5R4UH-S12

FIBER CONNECTOR SAFETY WARNINGS
SAFETY INFORMATION
1. Always wear safety glasses.
2. Isopropyl alcohol is flammable and may cause eye irritation. In case of contact with eyes,
flush with water for at least 15 minutes. When using isopropyl alcohol, always assure
proper levels of ventilation. In case of ingestion, consult a physician immediately.
3. Never look directly into a laser light source, point source at a person’s eyes, or point
source at reflective surfaces.
4. When working on a fiber link, always turn laser source off, or disconnect completely.
5. Always dispose of fiber debris properly, preferably using sticky tabs.
6. Do not place food or beverages in the vicinity of the work area.
7. Thoroughly wash face and hands after terminating fiber.
8. Carefully remove any fiber debris that may have been stuck to clothing, or left in work
area, and dispose of properly.
TIPS AND RECOMMENDATIONS
1. Using isopropyl alcohol, thoroughly clean exposed fiber and buffer ensuring both are free
from dust, oil, and debris.
2. Do not lay ferrule dust covers on a dirty or dusty surface.
3. Always use proper tools and/or accessories to terminate fibers and clean connector tips.
Page 2 of 26 PK-93470-10-02-0A

Page 3 of 26
PK-93470-10-02-0A
QUICK START GUIDE
The following instructions will help you quickly install your Leviton Opt-X Ultra™ Enclosure for use in your equipment
cabinet or rack. For detailed information on each step, go to the page number listed below.
Safety and Installation Instructions Pg. 2
Quick Start Guide Pg. 3
Equipment Overview Pg. 3
Standard Accessories Pg. 4
Optional Part Numbers Pg. 4
Side View Pg. 5
Bend Radius Installation, Cover Removal, and Door Removal Pg. 5
Cable Installation - Preparation Pg. 6
Center Bar Removal - Detail View Pg. 6
Cable Installation - Applications Pg. 7
Opt-X Ultra Labeling Pg. 8
Opt-X Ultra Fiber Management Ring Pg. 9
1. Removable Covers
2. Cable Grommet
3. Removable Doors
4. Bend Radius Bracket
5. Slide Out Termination Tray
6. Front Tray Plunger (lift to release)
7. Label ID Holder
9.
1. Strain Relief Kit (Optional)
2. Hook and Loop Lacing Points for securing
splice trays
3. Splice tray alignment pin
4. Rear tray plunger (lift plunger to slide tray
backward)
5. Cable Lace Points
6. Slide out termination tray
7. Front Tray Plunger (lift plunger to slide
tray forward)
8. Bulkhead Brackets (Opt-X = Blue, LGX = Grey)
9. 1/4 Fiber Cable Management Ring
EQUIPMENT OVERVIEW
Interior Exterior
NOTE: Covers and Center Support Bar removed for clarity.

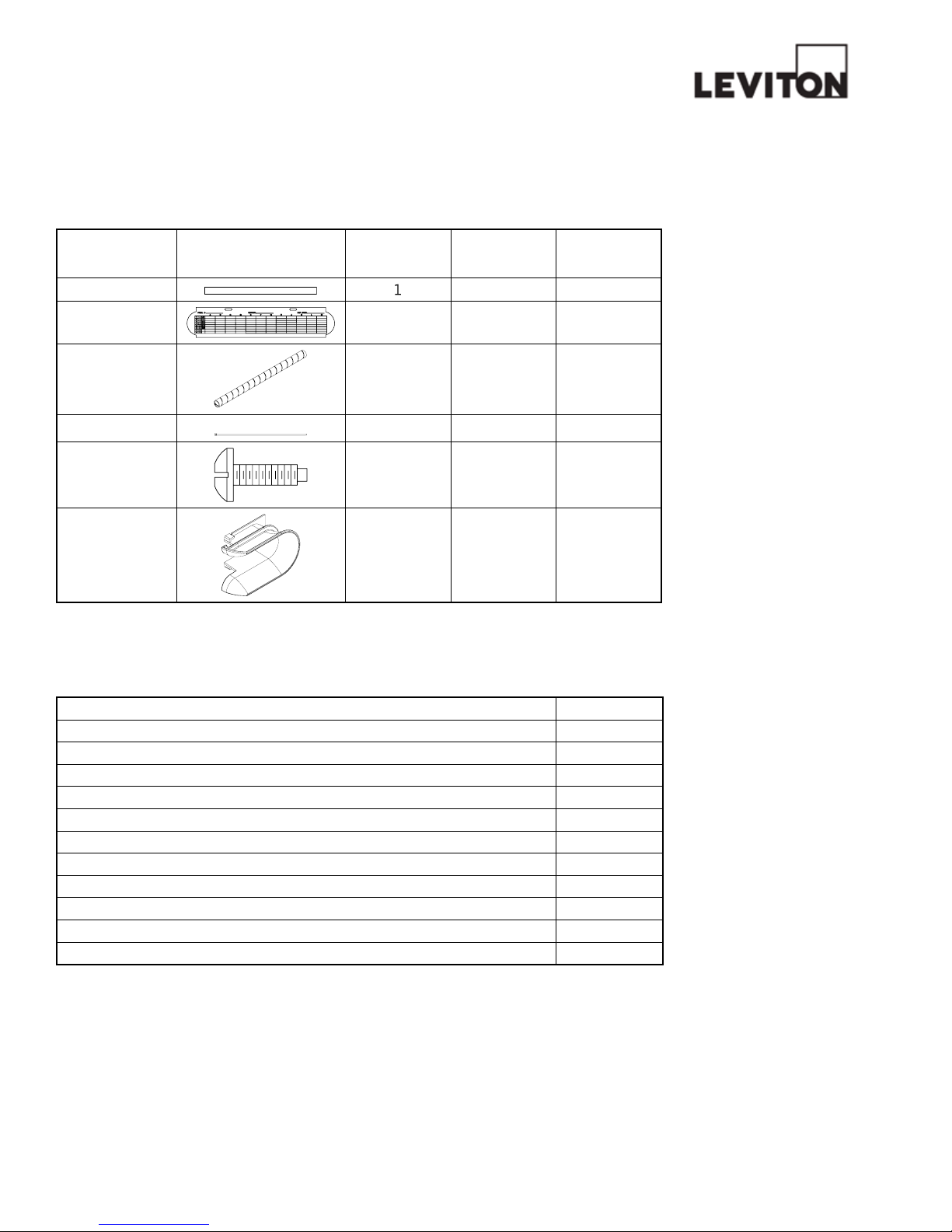

STANDARD ACCESSORIES (Included with Opt-X Ultra™ Enclosure)
Prior to installing your Leviton Opt-X Ultra Enclosure, please refer to the table below. This will help ensure that you
have all the items shipped with the unit, and/or any additional items that may be required for proper installation.
Page 4 of 26 PK-93470-10-02-0A
Description Image Quantity in
1RU Kit
Quantity in
2RU Kit
Quantity in
4RU Kit
Paper Label Kit 2 -
ID Card Label - - 1
Spiral Loop, 18" 112
Cable Tie 468
Rack Mnt Screw 444
Bend Radius
Bracket
(1RU Shown) 222
Description Part Number
Opt-X Ultra Fiber Management Ring Kit 5R100-14R
Opt-X Ultra Strain Relief Bracket Kit 5RCMP-KIT
1RU Mounting Ear for 23" Rack 5R1RU-23
1RU Replacement Door 5D000-1UN
2RU Replacement Door 5D000-2UN
4RU Replacement Door 5D000-4UN
1RU Replacement Door w/Lock 5D000-1UL
2RU Replacement Door w/Lock 5D000-2UL
4RU Replacement Door w/Lock 5D000-4UL
Replacement Covers 5C000-RPL
Grounding Kit DPGRD-KIT
OPTIONAL PART NUMBERS

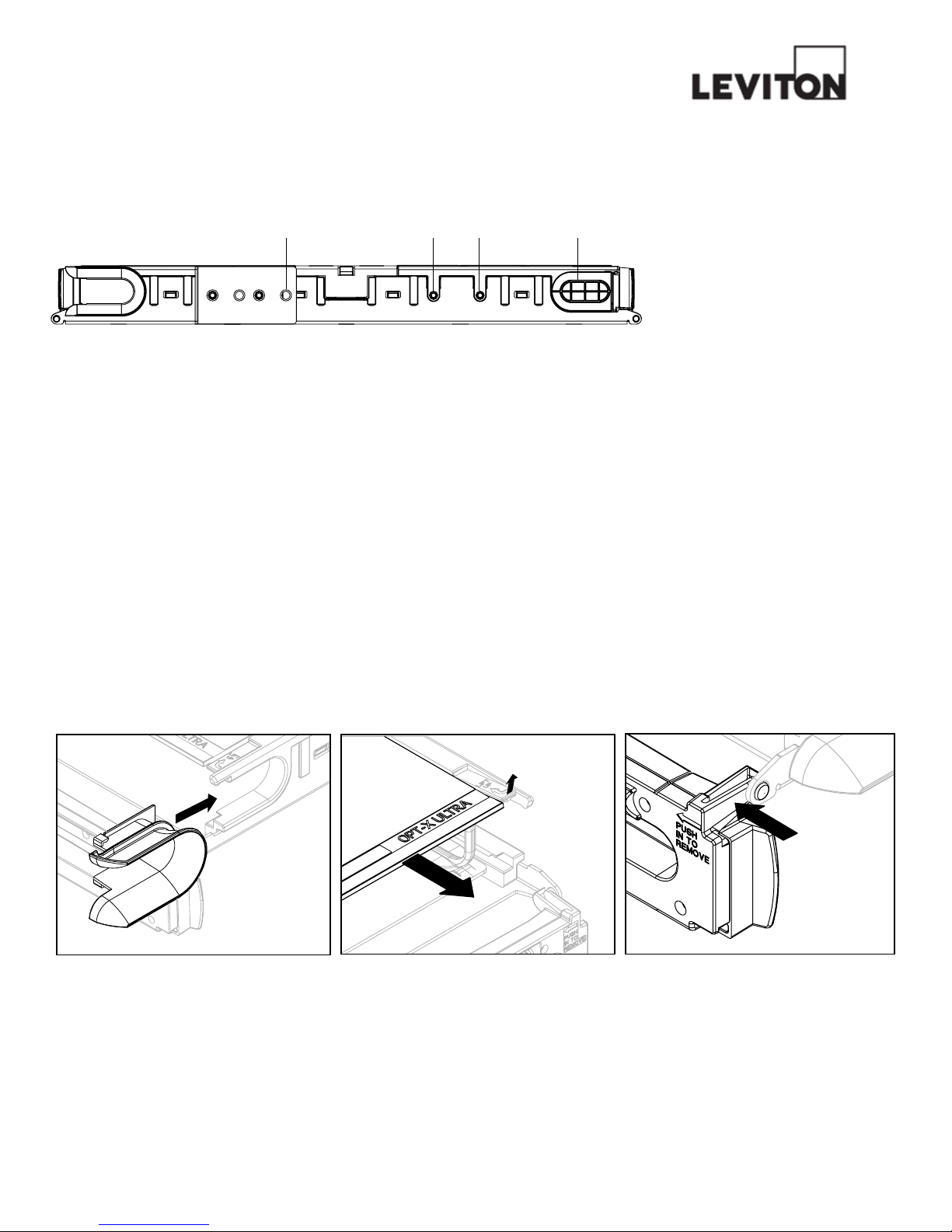

SIDE VIEW (1RU Shown)
1. Adjustable 19” rack mount brackets
2. Strain relief kit mounting points
3. Cut grommet as needed to accomodate cables.
NOTE: 2RU and 4RU brackets are reversible for mounting
onto 23" racks. Optional 23" RM kit also available for
1RU. See Optional Part Number list (see page 4).
Slide bend radius bracket into opening
Page 5 of 26
PK-93470-10-02-0A
To remove door: press tabs as shown
BEND RADIUS INSTALLATION
1. 2. 2. 3.
DETAIL I
SCALE: 2/1
Lift tab
Remove
cover
To remove cover: lift tabs, and then slide out
Press tab
COVER REMOVAL DOOR REMOVAL

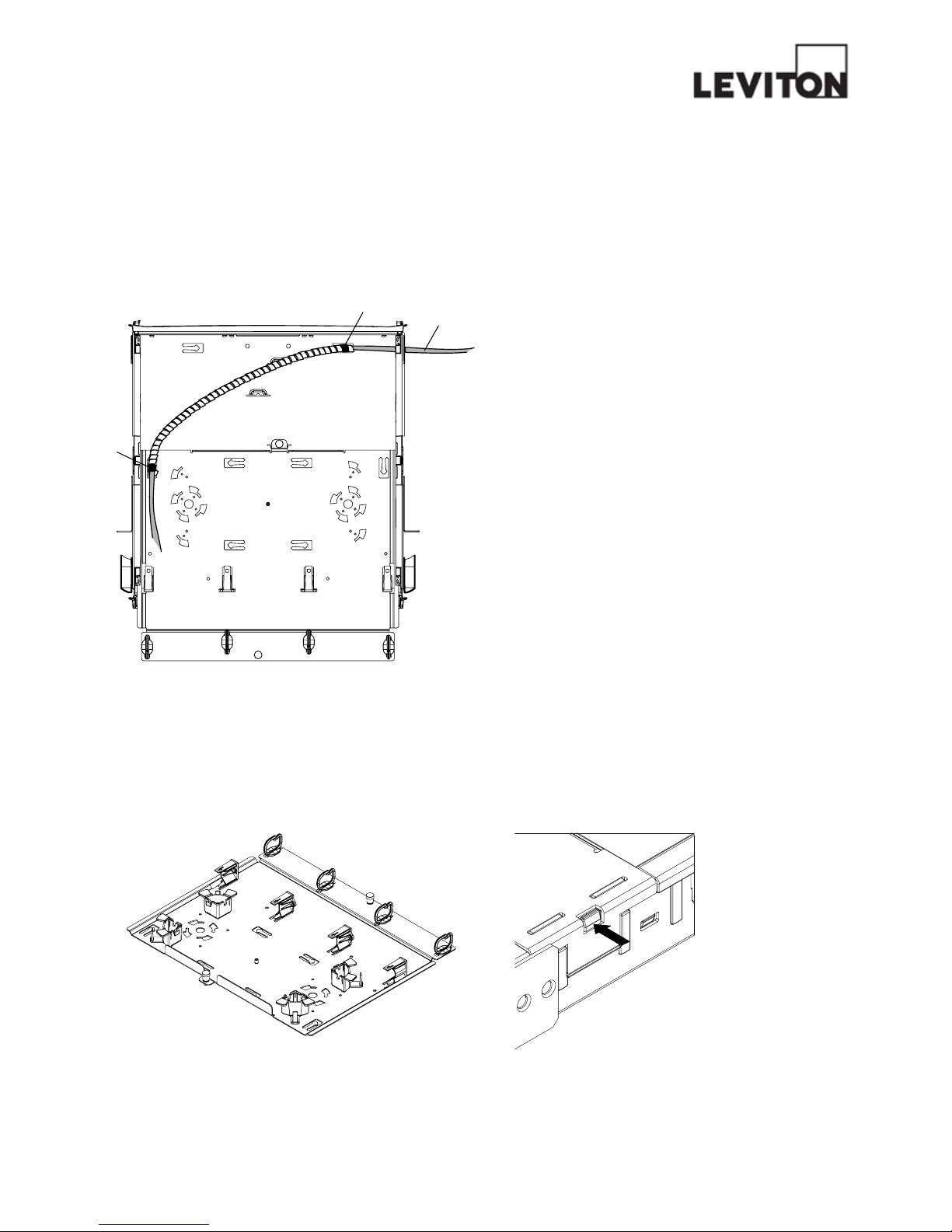

CABLE INSTALLATION - PREPARATION
Page 6 of 26 PK-93470-10-02-0A
Multi-Strand
Secure to Enclosure
Secure to Tray
Top View: Tray to Front
NOTE: Tray in forward position, covers
and center bar removed for clarity.
NOTE:
• Routecabletotraythroughgrommetontheopposite
side of cable entry.
• Planforcableroutingpriortotermination.
• Adjustberringkitbasedondesiredapplication(see
page 7 for detail).
• Assurecableslackfortraymovement.
• Foradditionalcableslackmanagement,useoptional
Fiber Management Ring Kit (5R100-14R). See image
below for detail on placement.
To remove tray from enclosure, slide tray fully rearward, then
lift front pin to release the tray (pull to slide tray to the rear).
Pictured: Removable tray to facilitate field
termination and splicing Pictured: Center bar removal - detail view
To remove center steel support bar, depress latch as
shown per arrow in diagram below.
NOTE:
• Donotremovebar
before installing
enclosure in rack.
• Centerbarisrequired
for operation of the
removable covers.
• Replacecenterbarwhen
service is complete.

CABLE INSTALLATION - APPLICATIONS
Utilizing MTP Cassettes
Utilizing Splice Trays
Page 7 of 26
PK-93470-10-02-0A
Utilizing Fan-Out Kits
Utilizing Pre-Terminated Cables or Field
Termination of tight-buffered cable

OPT-X ULTRA™ LABELING
Page 8 of 26 PK-93470-10-02-0A
Label Printing Organization by Fiber Adapter Panel Type
1/4" Label Holder 3/8" Label Holder Number Scheme
Port Spacing No. of Ports Port Spacing No. of Ports
Duplex SC (3 pack) .50 6 .48 6 1 2 3 4 5 6
Duplex SC (6 pack) .50 12 .48 12 1-2 3-4 5-6
7-8 9-10 11-12
Duplex LC (6 pack) .65 12 .62 12 1
23 45 67 89 10 11 12
Quad LC (6 pack) .50 24 .48 24 1-2 / 3-4 5-6 / 7-8 9-10 / 11-12
13-14 / 15-16 17-18 / 19-20 21-22 / 23-24
ST/FC (6 pack) .65 6 .62 6 1 2 3 4 5 6
ST/FC (8 pack) .50 8 .48 8 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
Universal Labeling Devices
1RU
 •Use1/4"labeltape
 •Totallabellength~ 4"
 •Eachpanelsectionis1/4"Hx3/4"L
2RU
 •Use3/8"labeltape
 •Totallabellength~ 3 3/4"
 •Eachpanelsectionis3/8"Hx5/8"L
4RU
 •Use1/4"labeltape
 •Totallabellength~ 13 1/2"
 •Eachpanelsectionis1/4"Hx11/8"L
Leviton has provided the labeling model requirements to Rhino Labeling. Rhino has established product standards which are
available at www.rhinolabeling.com
1RU/2RU Units: Remove label holder from
door by inserting a thin blade screwdriver
(from below) at location pin points and
gently twisting.
4RU Unit: Place label card into the clips.

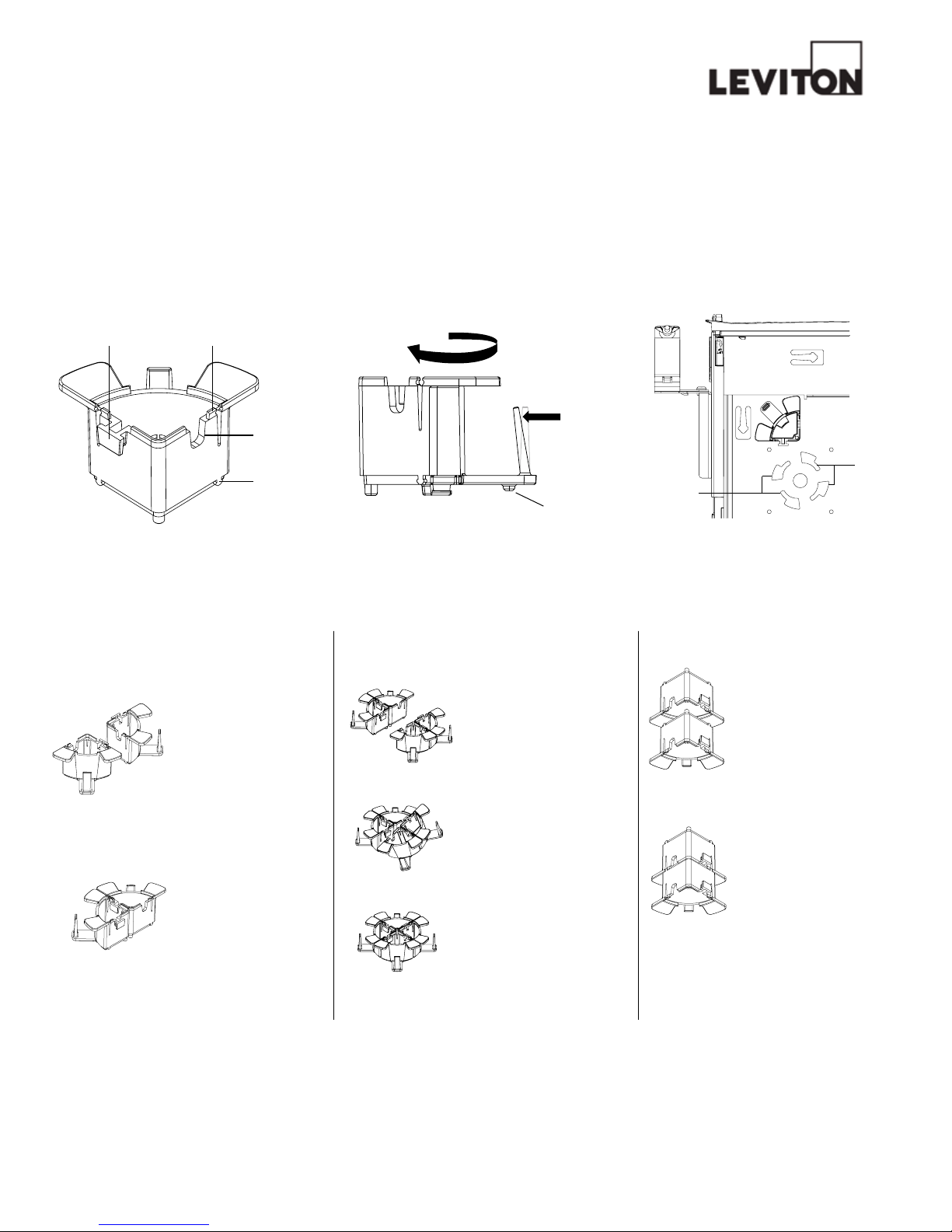

OPT-X ULTRA™ FIBER RING (Removal, Installation and Assembly)
Four Opt-X Ultra Fiber management ¼ rings are pre-installed at the factory. To remove, grip the ¼ ring, lift the
Position-Locking Tab, turn counter clockwise until unlocked, and then lift to remove. When removing a half or
full management ring group, simultaneously lift the 2 or 4 Position-Locking Tabs, turn counter clockwise until
unlocked, and then lift to remove.
RING STACKING
Position initial ring unit
(¼, ½, or full) upside down
on a flat surface. Position
additional ring upside down
above initial ring and press
together using sufficient
force to engage stack lock-
ing device.
CAUTION – always perform
stacking before installing
ring unit into tray.
HALF RING ASSEMBLY
Hold a ¼ ring unit in each
hand, bring the units
together and engage by
placing the tab of the left
unit into the slot of the
right unit.
HALF RING INSTALLATION
Position ½ ring unit over
outer ring slots so the
alignment tabs fit into
slots. Press down and turn
the ½ ring unit clockwise
to engage tabs and lock
into position.
CAUTION – when installing
into a tray that is in the
enclosure, provide
adequate support under
the tray by placing a hand
under the ring slot area.
Page 9 of 26
PK-93470-10-02-0A
FULL RING ASSEMBLY
Hold a ½ ring unit in each
hand, bring units together
with tabs above slots,
rotate to engage tabs.
FULL RING INSTALLATION
Position full ring unit over
inner and outer ring slots
so alignment tabs fit into
slots. Firmly press down
and turn the full ring unit
clockwise to engage tabs
and lock into position.
CAUTION – when installing
into a tray that is in the en-
closure, provide adequate
support under the tray by
placing a hand under the
ring slot area.
HALF RING ASSEMBLY FULL RING ASSEMBLY RING STACKING
Ta b
Stacking/Locking
Device (Upper)
Stacking/Locking
Device (Lower)
Slot
Alignment
Slots (Outer)
Alignment
Slots (Inner)
Ring Overview Ring Side Profile Ring Alignment Slots
Position-Locking Ta b
Tu rn
Push

CONSIGNES DE SÉCURITÉ EN PRÉSENCE DE CONNECTEURS OPTIQUES
CONSIGNES DE SÉCURITÉ
1. On doit toujours porter des lunettes de sécurité.
2. L’isopropanol est inflammable et peut entraîner des irritations oculaires. S’il entre en
ontact avec les yeux, les rincer à l’eau pendant au moins 15 minutes. En présence de ce
composé, il faut toujours s’assurer que la ventilation soit adéquate. Consulter un médecin
sans délai en cas d’ingestion.
3. On ne doit jamais regarder directement une source laser, la pointer vers les yeux de
quelqu’un d’autre, ni la diriger vers des surfaces réfléchissantes.
4. Lorsqu’on effectue des raccordements optiques, il faut toujours couper la source laser ou
la déconnecter complètement.
5. On doit toujours éliminer les débris de fibre de la manière prescrite, en utilisant de
préférence des languettes adhésives.
6. Il ne faut pas mettre d’aliments ou de boissons à proximité de l’aire de travail.
7. On doit se laver le visage et les mains en profondeur après avoir effectué des
terminaisons optiques.
8. Il faut soigneusement retirer tous les débris de fibre accrochés aux vêtements ou
laissés dans l’aire de travail, en les éliminant de la manière prescrite.
CONSEILS ET RECOMMANDATIONS
1. Au moyen d’isopropanol, nettoyer en profondeur les fibres et la gaine afin d’en retirer
toute trace de poussière, d’huile ou de débris.
2. Ne jamais déposer les capuchons de ferrule sur une surface sale ou poussiéreuse.
3. Toujours employer les outils ou accessoires appropriés pour effectuer les terminaisons
optiques et nettoyer les pointes de connecteur.
Page 10 of 26 PK-93470-10-02-0A

Page 11 of 26
PK-93470-10-02-0A
GUIDE DE DÉMARRAGE RAPIDE
Les directives suivantes vous aideront à installer rapidement votre enceinte Opt-X UltraMC dans une armoire ou un bâti
d’équipement. Pour plus de détails, veuillez vous reporter aux pages indiquées ci-dessous.
Renseignements relatifs à l’installation et à la sécurité P. 10
Guide de démarrage rapide P. 11
Survol de l’équipement P. 11
Accessoires standard : P. 12
Accessoires optionnels P. 12
Vue latérale P. 13
Installation du protège-rayon de courbure, retrait des couvercles et retrait des portes P. 13
Terminaison du ou des câbles — préparation P. 14
Retrait de la barre centrale P. 14
Terminaison du ou des câbles — méthodes P. 15
Étiquetage P. 16
Étrier de gestion du câblage optique P. 17
1. Couvercles amovibles
2. Anneau passe-câble
3. Portes amovibles
4. Protège-rayon de courbure
5. Plateau de raccordement amovible
6. Tige de rétention avant du plateau (soulever pour dégager)
7. Porte-étiquette
1. Détendeur (optionnel)
2. Point d’attache du plateau de raccordement
3. Tige d’alignement du plateau de raccordement
4. Tige de rétention arrière du plateau (soulever pour
glisser ce dernier vers l’arrière)
5. Point d’attache du ou des câbles
6. Plateau de raccordement amovible
7. Tige de rétention avant du plateau (soulever pour
glisser ce dernier vers l’avant)
8. Porte-module (Opt-X = bleu, LGX = gris)
9. Quart d’étrier de gestion de câble(s)
SURVOL DE L’ÉQUIPEMENT
Intérieur Extérieur
REMARQUE : les couvercles et la barre centrale ont été retirés pour plus de clarté.
9.

ACCESSOIRES STANDARD (inclus avec les enceintes Opt-X UltraMC)
Avant de procéder à l’installation de l’enceinte, prière de vérifier le tableau ci-dessous. Cette liste permet de déter-
miner que tous les composants requis ou commandés en option ont bel et bien été livrés.
Page 12 of 26 PK-93470-10-02-0A
Description Image Quantité dans les
trousses d’une unité
de bâti (1UB)
Quantité dans les
trousses de deux
unités de bâti (2UB)
Quantité dans les
trousses de quatre
unités de bâti (4UB)
Petite(s)
étiquette(s) 2 -
Grande étiquette - - 1
Spirale(s) d’enrobage
de 45,7 cm 1 1 2
Attaches de câble 4 6 8
Vis de montage
sur bâti 4 4 4
Protège-rayon de
courbure (illustration
du modèle 1UB) 2 2 2
Description Numéro
Étrier de gestion du câblage optique 5R100-14R
Détendeur 5RCMP-KIT
Œillet de montage pour bâtis de 58,4 cm (1UB) 5R1RU-23
Porte de rechange (1UB) 5D000-1UN
Porte de rechange (2UB) 5D000-2UN
Porte de rechange (4UB) 5D000-4UN
Porte de rechange, avec verrou (1UB) 5D000-1UL
Porte de rechange, avec verrou (2UB) 5D000-2UL
Porte de rechange, avec verrou (4UB) 5D000-4UL
Couvercles de rechange 5C000-RPL
Trousse de mise à la terre DPGRD-KIT
ACCESSOIRES OPTIONNELS

VUE LATÉRALE (illustration du modèle 1UB)
1. Supports réglables pour bâtis de 48,3 cm
2. Points de montage du détendeur
3. Anneau passe-câble (à couper en fonction du diamètre)
REMARQUE : les supports des modèles 2UB et 4UB s’inversent en présence de bâtis de 58,4 cm. On
peut également se procurer des supports pour fixer les modèles de 1UB sur ces bâtis. Se reporter à
la liste des accessoires optionnels (page 12).
Glisser le protège-rayon de courbure
dans l’ouverture.
Page 13 of 26
PK-93470-10-02-0A
Pour retirer une porte : appuyer sur les pattes
de la manière illustrée.
1. 2. 2. 3.
DETAIL I
SCALE: 2/1
Soulever la patte
Retirer
le couvercle
Appuyer
sur la patte
INSTALLATION DU
PROTÈGE-RAYON DE COURBURE RETRAIT DES COUVERCLES RETRAIT DES PORTES
Pour retirer un couvercle : soulever les pattes
et glisser vers l’extérieur.

TERMINAISON DU OU DES CÂBLES — PRÉPARATION
Page 14 of 26 PK-93470-10-02-0A
Multibrins
Fixer à l’enceinte
Fixer au plateau
Vue du dessus : plateau à l’avant.
REMARQUE : le plateau est vers l’avant, et les couvercles et la
barre centrale ont été retirés pour plus de clarté.
REMARQUES :
• Acheminerlecâbleversleplateauparl’anneausitué
du côté opposé à l’entrée.
• Planierleparcoursdescâblesavantd’eneffectuer
la terminaison.
• Ajusterl’étrierenfonctiondelaméthodede
terminaison (voir page 15).
• Donnerdumouauxcâblespourpermettreles
déplacements du plateau.
• Pourgérerlemousupplémentaire,seservirdel’étrier
optionnel (5R100-14R). Voir l’image ci-dessous pour
plus de détails.
Pour retirer le plateau de l’enceinte, le glisser complète-
ment vers l’arrière, puis soulever la tige de rétention
pour le dégager.
Illustration du plateau amovible pour faciliter
les terminaisons et les épissures. Illustration du retrait de la barre centrale
Pour retirer la barre centrale en acier, appuyer sur le
verrou de la manière illustrée par la flèche dans le
schéma ci-dessous.
REMARQUES :
• Ne pas retirer la barre
avant d’avoir installé
l’enceinte dans le bâti.
• Labarreestrequisepour
le fonctionnement des
couvercles amovibles.
• Remettrelabarreune 
fois la maintenance
terminée.

TERMINAISON DU OU DES CÂBLES — MÉTHODES
Avec des cassettes MTP
Avec des plateaux de raccordement
Page 15 of 26
PK-93470-10-02-0A
Avec des trousses de répartition
Avec des câbles préalablement connectorisés
ou à gaine serrée raccordés sur le terrain

ÉTIQUETTAGE
Page 16 of 26 PK-93470-10-02-0A
Contenu des étiquettes par type de panneau adaptateur
Porte-étiquette de 6,4 mm Porte-étiquette de 9,5 mm Numérotage
Espacement
entre les points
de connexion
Nombre de
points de
connexion
Espacement
entre les points
de connexion
Nombre de
points de
connexion
SC doubles (3) 12,70 mm 6 12,19 mm 6 1 2 3 4 5 6
SC doubles (6) 12,70 mm 12 12,19 mm 12 1-2 3-4 5-6
7-8 9-10 11-12
LC doubles (6) 16,51 mm 12 15,75 mm 12 1
23 45 67 89 10 11 12
LC quadruples (6) 12,70 mm 24 12,19 mm 24 1-2 / 3-4 5-6 / 7-8 9-10 / 11-12
13-14 / 15-16 17-18 / 19-20 21-22 / 23-24
ST/FC (6) 16,51 mm 6 15,75 mm 6 1 2 3 4 5 6
ST/FC (8) 12,70 mm 8 12,19 mm 8 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8
Normes d’étiquetage
1UB
 •Ruban d’étiquetage de 6,35 mm
 •Longueur totale d’environ 101,60 mm
 •Chaque section de panneau mesure 6,35 (haut.) sur 19,05 (larg.) mm
2UB
 •Ruban d’étiquetage de 9,53 mm
 •Longueur totale d’environ 95,25 mm
 •Chaque section de panneau mesure 9,53 (haut.) sur 15,88 (larg.) mm
4UB
 •Ruban d’étiquetage de 6,35 mm
 •Longueur totale d’environ 342,90 mm
 •Chaque section de panneau mesure 6,35 (haut.) sur 28,58 (larg.) mm
Leviton a fourni ses normes d’étiquetage à la société Rhino Labeling. On peut voir les produits de cette entreprise au www.rhinolabeling.com.
Modèles 1UB/2UB : retirer le porte-étiquette
de la porte en insérant du dessous la pointe d’un
tournevis à lame mince aux repères indiqués et en
appliquant une délicate torsion.
Modèles 4UB : insérer la grande étiquette dans
les pinces.

ÉTRIER DE GESTION DU CÂBLAGE OPTIQUE (retrait, installation et assemblage)
Quatre quarts d’étriers de gestion Opt-X Ultra sont installés en usine. Pour retirer les quarts d’étrier, il suffit de
les saisir, de hausser la patte de verrouillage, de tourner la pièce vers la gauche jusqu’à ce qu’elle se libère et de
la soulever. Dans le cas des demi-sections ou des étriers complets, hausser simultanément les deux ou quatre
pattes de verrouillage avant de tourner vers la gauche et de soulever la pièce.
SUPERPOSITION D’ÉTRIERS
Mettre la première section
(quart d’étrier, demi-
étrier ou étrier complet)
à l’envers sur une surface
plane. Placer les sections
additionnelles, toujours
à l’envers, au-dessus et
appuyer en appliquant
suffisamment de force pour
engager le mécanisme de
verrouillage.
MISE EN GARDE — les
superpositions doivent
toujours être effectuées
avant d’installer les étriers
sur un plateau.
ASSEMBLAGE D’UN DEMI-
ÉTRIER Prendre un quart
d’étrier dans chaque main,
les mettre l’un contre l’autre
et les verrouiller en plaçant
la patte de celui de gauche
dans le créneau de celui de
droite.
INSTALLATION D’UN
DEMI-ÉTRIER Placer le
demi-étrier au-dessus
des créneaux externes de
manière à pouvoir y insérer
les pattes. Appuyer, puis
tourner le demi-étrier vers
la droite pour le verrouiller
en place.
MISE EN GARDE —
lorsqu’on met un demi-étri-
er sur un plateau installé
dans l’enceinte, il faut bien
soutenir ce dernier en pla-
çant la main sous la surface
touchée.
Page 17 of 26
PK-93470-10-02-0A
ASSEMBLAGE D’UN ÉTRIER
COMPLET Prendre un
demi-étrier dans chaque
main, les mettre l’un contre
l’autre en plaçant les pattes
au-dessus des créneaux et
tourner pour les verrouiller
en place.
INSTALLATION D’UN
ÉTRIER COMPLET Placer
l’étrier au-dessus des cré-
neaux internes et externes
de manière à pouvoir y
insérer les pattes. Appuyer
fermement, puis tourner
l’étrier vers la droite pour le
verrouiller en place.
MISE EN GARDE — lorsqu’on
met un demi-étrier sur
un plateau installé dans
l’enceinte, il faut bien sou-
tenir ce dernier en plaçant
la main sous la surface
touchée.
ASSEMBLAGE D’UN DEMI-ÉTRIER ASSEMBLAGE D’UN ÉTRIER COMPLET SUPERPOSITION D’ÉTRIERS
Patte
Mécanisme de
superposition/verrouillage
(supérieur)
Mécanisme de
superposition/verrouillage
(inférieur)
Créneau
Créneaux
d’alignement
(externes)
Créneaux
d’alignement
(internes)
Étrier de gestion Profil latéral Créneaux d’alignement
Patte de verrouillage
Tourner
Pousser

Page 18 of 26 PK-93470-10-02-0A
ADVERTENCIAS DE SEGURIDAD PARA CONECTORES DE FIBRA
INFORMACION
1. Siempre utilice gafas protectoras.
2. El alcohol isopropílico es inflamable y puede irritarle los ojos. Si entra en contacto con
sus ojos, lávelos con agua durante un mínimo de 15 minutos. Cuando trabaje con
alcohol isopropílico, hágalo en sitios con buena ventilación. Si lo ingiere,
contacte a un médico inmediatamente.
3. Nunca dirija una luz láser a sus ojos, a los de un tercero, o a una superficie que lo
pueda reflectar.
4. Cuando trabaje en un enlace de fibra siempre apague o desconecte completamente la
fuente de láser.
5. Siempre deseche los residuos de fibra apropiadamente, preferentemente utilice
papeles adhesivos.
6. No coloque comida o bebidas cerca del área de trabajo.
7. Lávese bien la cara y las manos luego de trabajar con fibras.
8. Remueva cuidadosamente cualquier residuo de fibra que pueda haberse adherido a sus
prendas, o que quede en el área de trabajo y deséchelo apropiadamente.
RECOMENDACIONES
1. Utilizando alcohol isopropílico, limpie completamente la fibra expuesta y suelta
asegurando que ambas estén libres de polvo, aceite y residuos.
2. No apoye la tapas de las férulas sobre superficies sucias o con polvo.
3. Siempre utilice las herramientas y accesorios apropiados para terminar fibra y limpiar las
puntas de los conectores.

Page 19 of 26
PK-93470-10-02-0A
GUIA – VERSIÓN CORTA
Las instrucciones siguientes lo asistirán a instalar rápidamente su Caja Opt-X Ultra de Leviton en su gabinete o es-
tante. Para instrucciones detalladas de cada paso, consulte las siguientes páginas,
Instrucciones de Instalación y Seguridad Pág. 18
Guía – Versión Corta Pág. 19
Resumen de Equipo Pág. 19
Accesorios Estándar Pág. 20
No. de Partes Opcionales Pág. 20
Vista Lateral Pág. 21
Instalación del Radio de Curva, Remoción de la Tapa y Puerta Pág. 21
Preparación e Instalación del Cable Pág. 22
Como Remover la Barra Central – Vista Detallada Pág. 22
Aplicaciones e Instalación del Cable Pág. 23
Identificación del Opt-X Ultra Pág. 24
Anillo Organizador de Fibra Opt-X Ultra Pág. 25
1. Tapas removibles
2. Entrada de Cable
3. Puertas Removibles
4. Ménsula para Radio de Curva
5. Deslice la Bandeja de Terminación hacia afuera
6. Embolo de Bandeja Frontal (levante para soltarlo)
7. Porta-etiqueta
9.
1. Juego de Alivio de Tensión (Opcional)
2. Puntos de Atado para asegurar bandejas de unión
3. Clavijas de alineación de bandejas de unión
4. Embolo de Bandeja trasera (levante el émbolo para
deslizar la bandeja hacia atrás)
5. Puntos de atado de Cables
6. Deslice la bandeja de terminación hacia fuera
7. Embolo de Bandeja frontal (levante el émbolo para
deslizar la bandeja hacia delante)
8. Ménsulas de Mamparo (Opt-X = Azul, LGX = Gris)
9. ¼ Anillo Organizador de Cable de Fibra
RESUMEN DE EQUIPO
Interior Exterior
NOTA: Tapas y Barras Centrales de Soporte han sido omitidas para dar mayor claridad.

ACCESORIOS ESTANDAR (incluidos con la Caja Opt-X Ultra)
Antes de instalar la Caja Opt-X Ultra de Leviton, por favor consulte la siguiente tabla. Esta lo asistirá en confirmar
que posee todos los componentes que se despachan con la unidad, y/o cualquier artículo adicional que pueda
requerirse para la instalación.
Page 20 of 26 PK-93470-10-02-0A
Descripción Imagen Cantidad en
Juego de 1RU
Cantidad en
Juego de 2RU
Cantidad en
Juego de 4RU
Juego de Papel
para Identificación 2 -
Etiqueta de
Identificación - - 1
Lazo Espiral
de 45.72cm. 112
Lazo de Cable 468
Tornillo de Mon-
taje de Ménsula 444
Ménsula de
Radio de Curva
(se muestra 1RU) 222
Description No. de Parte
Juego de Anillo Organizador de Fibra Opt-X Ultra 5R100-14R
Juego de Ménsula de Alivio de Tensión Opt-X Ultra 5RCMP-KIT
Ménsula para Estante de 58.4cm de 1RU 5R1RU-23
Puerta de Reemplazo para 1RU 5D000-1UN
Puerta de Reemplazo para 2RU 5D000-2UN
Puerta de Reemplazo para 4RU 5D000-4UN
Puerta con Cerrojo de Reemplazo para 1RU 5D000-1UL
Puerta con Cerrojo de Reemplazo para 2RU 5D000-2UL
Puerta con Cerrojo de Reemplazo para 4RU 5D000-4UL
Tapas de Reemplazo 5C000-RPL
Juego de Tierra DPGRD-KIT
No. DE PARTES OPCIONALES
