LG KG110 User manual

launaMecivreS
:l
edoM KG110
Service Manual
KG110
P/N : MMBD0061702 Date : Aug 2006 / Issue 1.0
KG110_Cover_Rus 2006.8.11 4:59 PM Page 1

1. Введение ..........................................................................................................................................3
1.1 Назначение ..................................................................................................................................................3
1.2 Регламентирующие положения ..................................................................................................................3
A. Безопасность ............................................................................................................................................3
B. Изменения предоставляемых услуг ......................................................................................................3
C. Ограничения на выполнение техобслуживания. ..................................................................................3
D. Уведомление о наличии излучения ........................................................................................................3
E. Помехи и подавление сигнала ................................................................................................................3
F. Приборы, чувствительные к электростатическим разрядам ..............................................................3
2. SYSTEM SPECIFICATION..................................................................................................................6
3. Краткая техническая информация ..............................................................................................7
3.1 Блок-схема KG110 ......................................................................................................................................8
3.2 Описание РЧ части......................................................................................................................................8
3.2.1 Приемное устройство ..........................................................................................................................8
A. Малошумящие усилители ........................................................................................................................9
B. Смесители, преобразующие сигнал с понижением.. ...........................................................................9
C. НЧ усилители / Фильтры нижних частот ...............................................................................................9
D. Коррекция смещений от постоянной составляющей на НЧ выходе ................................................10
E. Гетеродинный генератор приемного устройства .................................................................................10
3.2.2 Передающее устройство....................................................................................................................10
A. Модуль усилителя мощности ................................................................................................................ 11
B. Квадратурный модулятор ..................................................................................................................... 11
C. Фазовый частотный детектор ..............................................................................................................12
D. Контурный фильтр .................................................................................................................................12
E. ГУН передачи .........................................................................................................................................12
F. Смеситель, преобразующий сигнал с понижением с обратной связью ............................................12
G. Схема частот передачи..........................................................................................................................12
H. Основной синтезатор частоты ..............................................................................................................12
I. Дробное деление на N ............................................................................................................................13
J. Датчик фазовой частоты/Генератор подкачки заряда.........................................................................13
K. Контурный фильтр синтезатора ...........................................................................................................13
L. ГУН. ..........................................................................................................................................................13
3.2.3 Кварцевый генератор опорной частоты ..........................................................................................13
3.2.4 Управление питанием .......................................................................................................................14
A. Использование стабилизаторов ............................................................................................................14
3.3 Описание НЧ части ...................... ...........................................................................................................15
3.3.1 Процессор НЧ части (AD6720 , U101) .............................................................................................15
3.3.2 Соединения с внешними устройствами .........................................................................................15
A. Интерфейс блока часов реального времени .....................................................................................15
B. Интерфейс модуля ЖКД. .......................................................................................................................16
Сигналы........................................................................................................................................................16
Содержание
1

Описание .................................................................................................................................................... 16
C. РЧ интерфейс ....................................................................................................................................... 16
D. Интерфейс SIM ..................................................................................................................................... 17
E. Блок стабилизаторов ........................................................................................................................... 18
3.3.3 Блок зарядки батареи ..................................................................................................................... 18
3.3.4 Дисплей и интерфейс ...................................................................................................................... 20
3.3.5 Нажатия клавиш и сканирование сигналов клавиатуры ............................................................ 21
3.3.6 Микрофон .......................................................................................................................................... 22
3.3.7 Программный midi и основной динамик ..........................................................................................23
3.3.8 Интерфейс гарнитуры ..................................................................................................................... 24
3.3.9 Подсветка клавиатуры ..................................................................................................................... 25
3.3.10 Подсветка ЖК-дисплея................................................................................................................... 26
3.3.11 Виброзвонок..................................................................................................................................... 26
4. Устранение неисправностей ..................................................................................................... 28
4.1 РЧ компоненты ....................................................................................................................................... 28
4.2 Неисправность приема сигнала ............................................................................................................. 29
4.2.1 Проверка тактового генератора ..................................................................................................... 30
4.2.2 Проверка управляющих сигналов усилителя мощности ............................................................ 31
4.2.3 Проверка антенного и мобильного переключателя ....................................................................... 32
4.2.4 Проверка ПАВ фильтра .................................................................................................................... 34
4.2.5 Проверка передаваемых сигналов I и Q ..................................................................................... 35
4.3 Неисправность передачи сигнала .................................................................................................... 36
4.3.1 Проверка тактового генератора ..................................................................................................... 37
4.3.2 Проверка управляющих сигналов ................................................................................................ 38
4.3.3 Проверка передаваемых сигналов I и Q ........................................................................................ 39
4.3.4 Проверка управляющих сигналов усилителя мощности ............................................................40
4.3.5 Проверка антенного и мобильного переключателя .................................................................... 41
4.4 Неисправность включения.................................................................................................................. 43
4.5 Неисправность зарядного устройства ............................................................................................. 45
4.6 Загрузка ПО ......................................................................................................................................... 47
4.7 Калибровка .............................................................................................................................................. 49
4.7.1 Оборудование ................................................................................................................................... 49
4.7.2 Установка .......................................................................................................................................... 50
4.8 Неисправность ЖКД .............................................................................................................................. 56
4.8.1 Синий экран на ЖКД или некорректная работа ........................................................................... 56
4.8.2 Черный экран на ЖКД .................................................................................................................... 57
4.9 Неисправность динамика ...................................................................................................................... 51
4.10 Неисправность громкоговорителя ........................................................................................................ 60
4.11 Неисправность микрофона ....................................................................................................................62
4.12 Неисправность гарнитуры ................................................................................................................... 64
4.13 Неисправность светодиодов подсветки клавиатуры ......................................................................... 67
4.14 Неисправность определения SIM карты ............................................................................................ 68
5. Приложение ................................................................................................................................. 63
1. BOM ............................................................................................................................................................. 63
2. Сборочный чертеж ................................................................................................................................... 72
2

3
3
1. Введение
1.1 Назначение
В данном руководстве приводится техническое описание и необходимая информация для
выполнения ремонта, калибровки, а также для загрузки программного обеспечения этой
модели телефона.
1.2 Регламентирующие положения
A. Безопасность
Коммутационное мошенничество, т. е. несанкционированное использование
телекоммуникационной системы неуполномоченной стороной (например, лицами, не
являющимися служащими компании, ее представителями, субподрядчиками, либо
действующими от имени компании) может стать причиной представления необоснованных
счетов за пользование телекоммуникационными услугами. Пользователи системы несут
ответственность за безопасность собственной системы. Имеется определенный риск
коммутационного мошенничества в отношении Вашей телекоммуникационной системы.
Пользователи системы несут ответственность за программирование и конфигурирование
своего оборудования с целью предотвращения несанкционированного использования системы.
Изготовитель не может гарантировать защищенность данного изделия в отношении
вышеупомянутых случаев, и его возможностей по предотвращению несанкционированного
пользования телекоммуникационными услугами коммерческих линий связи путем получения
доступа или подключения оборудования. Изготовитель не несет ответственности за любые
расходы, понесенные в результате подобного несанкционированного пользования
телекоммуникационными услугами.
B. Изменения предоставляемых услуг.
Местная компания телефонной связи может вносить изменения в свое оборудование связи и
изменять порядок его работы. При наличии оснований полагать, что такие изменения
способны оказать воздействие на работу данного телефонного аппарата, либо его
совместимость с телефонной сетью, компании телефонной связи следует заранее письменно
уведомить об этих изменениях пользователя, предоставляя тем самым ему возможность
предпринять необходимые меры с целью продолжения пользования услугами телефонной
связи.
C. Ограничения на выполнение техобслуживания
Некоторые работы по техническому обслуживанию данной модели могут быть выполнены
только предприятием-изготовителем, либо его уполномоченными представителями. Следует
иметь в виду, что любые несанкционированные модификации либо ремонт могут повлечь
изменение нормативного статуса системы и стать основанием для аннулирования всего
периода гарантии.
D. Уведомление о наличии излучения
Настоящее изделие соответствует действующим в стране законодательным нормативам в
отношении высокочастотного излучения. Согласно этим положениям, необходимая
информация должна быть предоставлена потребителю.
1. Введение

1. Введение
4
E. Помехи и подавление сигнала
Телефон может создавать помехи в работе чувствительного лабораторного оборудования,
медицинского оборудования и т.п. На работу самого телефона могут оказать влияние помехи,
исходящие от машин и электродвигателей, не оборудованных устройствами подавления
помех.
F. Приборы, чувствительные к электростатическим разрядам

1. Введение
ВНИМАНИЕ
Платы, детали которых чувствительны к электростатическим разрядам, обозначены
соответствующей пиктограммой.
Ниже приведена информация о порядке работы с такими деталями:
• Выполняя замену плат системы, технические специалисты должны иметь закрепленную на кисти
руки линию заземления;
• При выполнении работ на системной плате специалист должен стоять на антистатическом
покрытии (также заземленном);
• Паяльник (соответствующий выполняемой работе) должен быть заземлен;
• Чувствительные к статическому электричеству детали следует хранить в защитной упаковке
вплоть до их непосредственного использования;
• Перед отправкой на завод системные платы, а также электрически перепрограммируемые ПЗУ и
им подобные детали необходимо упаковать указанным способом.
5

2. SYSTEM SPECIFICATION
2. SYSTEM SPECIFICATION
6
Наименование Характеристики
Форм-фактор Моноблок
Стандартная батарея (830 мА/ч, Ионно-литиевая)
Габариты: 34(Ш)?50(В)?4.5(Г) мм
Вес: 20 г.
Габариты аппарата 102.8 x 44 x16.5 мм
Вес аппарата 71 г.(со стандартной батареей)
Ток в режиме ожидания Не более 3.0 мА при стандартном
энергопотреблении (Период опроса сети = 9)
Продолжительность работы в
режиме разговора До 3 часов (Уровень приема GSM: 5)
Продолжительность работы в
дежурном режиме До 200 часов. Период опроса сети: 9, RSSI: 85 дБм
Антенна Внутренняя
Дисплей Основной ЖКД: CSTN 128 x 128 пикс., 65000 цветов.
Подсветка Синие светодиоды
Возможность
синхронизации с ПК Нет
Светодиодная индикация Нет
Виброзвонок Есть (Цилиндрического типа)
Зуммер Есть
Микрофон Есть
Динамик Есть
Разъем гарнитуры Опционально
Разъем SIM Есть (Тип SIM блока)
Клавиши регулировки
громкости Нет
Клавиша Voice Нет
MP3/AAC Нет
MIDI 40-голосая полифония, программный MIDI
Разъем вводы/вывода 24-контактный
Стандартная комплектация Зарядное устройство

3. Краткая техническая информация
3. Краткая техническая информация
3.1 Блок-схема KG110

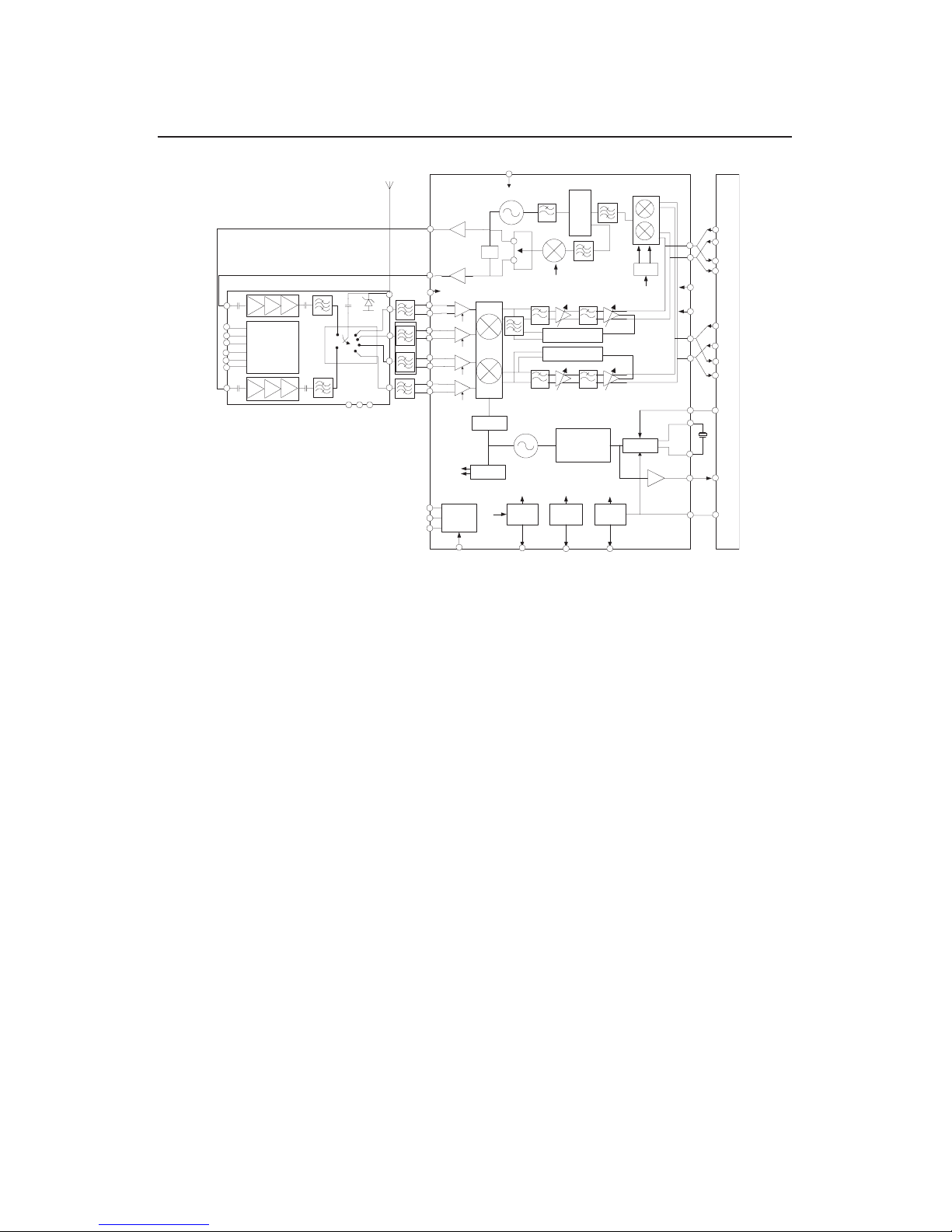

Рис. 3-1: Блок-схема первого уровня KG110
На рисунке 3-1 изображена подробная блок схема KG110, содержащая RF часть и BB часть.
Подробный список:
1. AD6720: ADI набор микросхем НЧ-части, включающий в себя цифровую НЧ-часть (ЦНЧ) и
аналоговую
НЧ-часть (АНЧ).

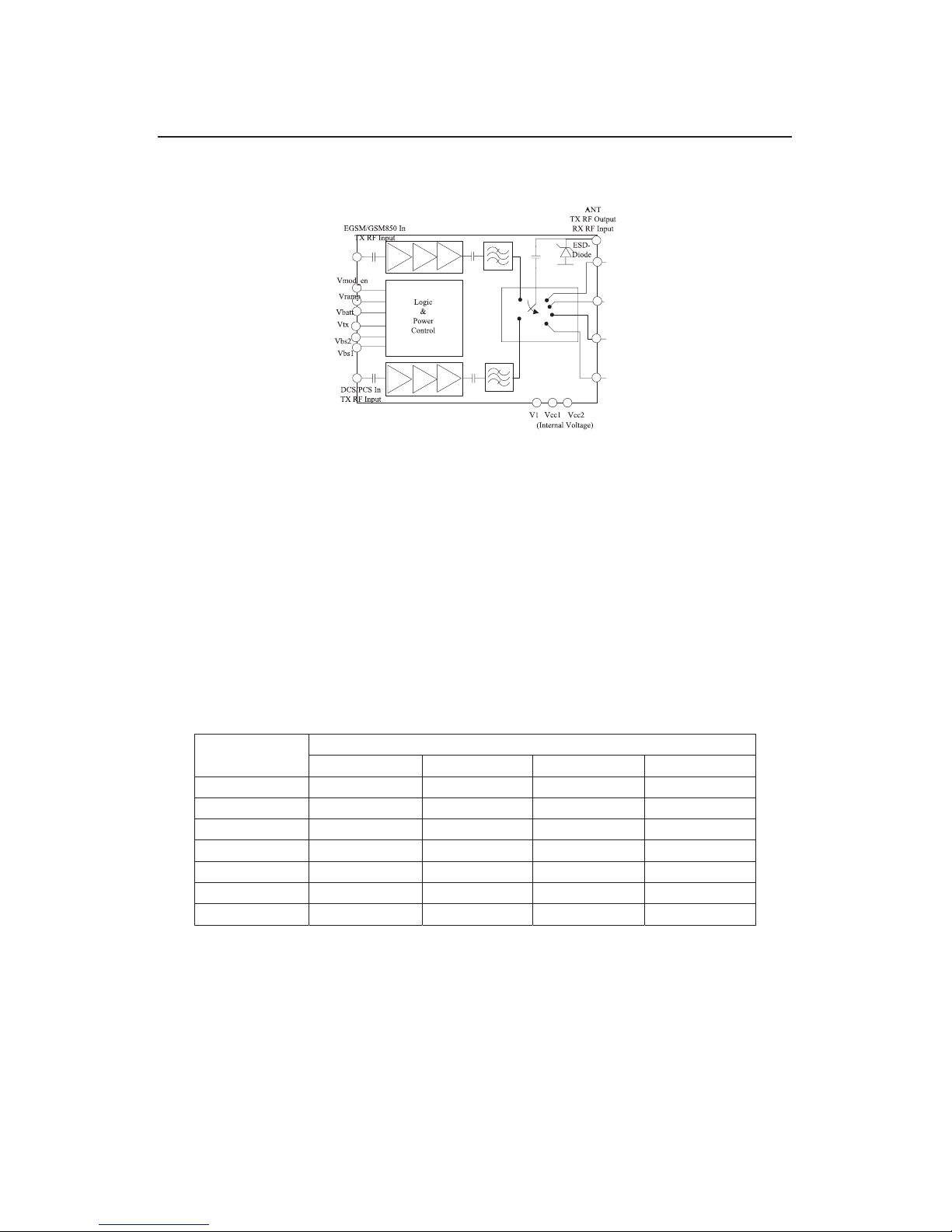

2.TQM6M4003: Усилитель мощности Triquint и антенный переключатель
3. Приемопередатчик: ADI Othello G AD6548
4. Флеш-память: Spansion 128Mbit + 32Mbit
5. Прочие:
A. 22 клавиши
B. 128 x 128 пикс. 65000 цветов. CSTN – модуль ЖКД
C. Виброзвонок
D. Микрофон
E. Динамик и громкоговоритель
F. Гарнитура
G. Разъем SIM-карты
H. Разъем батареи
7
BB Chip
AD6720
(Including
DBB and ABB)
LCD(65K)
Main 1.5”
TRANSCEIVER
Othello G
PAM + FEM
(TQM6M4003)
MIC
Circuit
Analog
Switch
830mAh
Li-Ion
Ear Mic
Charging
Circuit
SIM
SIM
Vibrator
24 Pin I/O Connector
Power
Serial Port
MIC
Key Pad
Speaker/RCV
Spansion
128Mbit Nor
+ 32M SRAM
Audio AMP
MAX9718
Memory Parallel
Interface
32.768k XTAL

3. Краткая техническая информация
3.2 Описание РЧ части
РЧ часть состоит из передающего устройства, приемного устройства, источника питания,
генератора тактовой частоты. Модуль AD6548 является схемой прямого преобразования,
объединяющей в себе, на одном чипе, четырехдиапазонный радио модуль (GSM850, E-GSM,
DCS1800 и PCS1900), и схему управления питанием. Это необходимо для построения максимально
компактного GSM устройства. Четырехдиапазонное передающее устройство GSM включает в себя
усилитель мощности, фильтр нижних частот, линейный переключатель приема/передачи,
подключенный к усилителю мощности и управляющий переключатель, объединенный в одном
модуле со схемой защиты от статических разрядов.
3.2.1 Приемное устройство
Приемное устройство AD6548 содержит полный набор активных схем, весь приемный тракт за
исключением приемных РЧ ПАВ фильтров. Схема AD6548 использует архитектуру OthelloTM:
архитектуру прямого преобразования принимаемого сигнала. В четырехдиапазонном приемном
тракте используются четыре отдельных малошумящих усилителя. Сигнал преобразуется
квадратурным смесителем с понижением частоты и затем подается и затем подается на НЧ
усилитель мощности с программируемым коэффициентом усиления и активные фильтры для
выбора канала. Контакты передающего устройства могут быть напрямую подключены к
процессору АНЧ. Приемный тракт включает в себя схемы автоматической калибровки и
выявления с последующим удалением смещений постоянной составляющей. Схема блока РЧ
приемного устройства показана ниже.
8

3. Краткая техническая информация
Рис. 3-2: Блок РЧ приемного устройства
9
A.Малошумящие усилители
Блок AD6548 содержит четыре отдельных малошумящих усилителя, предназначенных для работы
в различных диапазонах без использования каких-либо внешних компонентов. Эти усилители
используют отдельные вводы, для того, чтобы свести к минимуму количество ненужных помех.
Вводы подключены к стандартному FEM или отдельному приемному ПАВ фильтру. Выходы
малошумящих усилителей напрямую подключены к смесителям, осуществляющим преобразование
с понижением частоты. Усиление напряжения ПАВ обычно составляет 24 дБ. Каждый ПАВ фильтр
может быть включен режим пониженного усиления при получении изначально мощного сигнала
посредством системы АРУ.
B. Смесители, преобразующие сигнал с понижением
Для смешивания сигналов, поступающих с малошумящих усилителей, используются два
квадратурных смесителя: один для высоких частот (1800 и 1900 МГц) и один для низких частот
(850 и 900 МГц). Выходы смесителей подключены к НЧ части через встроенный однополярный
фильтр с номинальной частотой отсечки 800 кГц. Эта система исполняет роль НЧ фильтра со
срезом ВЧ для самых больших блокирующих сигналов (т.е. для сигналов более 3 МГц) и
предотвращает перегрузку НЧ усилителей.
C. НЧ усилители / Фильтры нижних частот
НЧ усилители предоставляют основную часть мощности аналогового динамика. Фильтрация
осуществляется интегрированным фильтром нижних частот 5 порядка Чебышева, который
обеспечивает необходимый соседний канал и фильтрацию блокировок, а так же функционирует в
качестве НЧ фильтра для схем НЧ преобразователей. Конечный выход нижних частот доступен с
каждого НЧ выхода через внутренний резистор с внешним шунтирующим конденсатором. Внешний
конденсатор необходим для НЧ схем ADI. Встроенный в чип фильтр имеет функцию
автокалибровки, обеспечивающую оптимальную производительность фильтров. НЧ усилители
используют программируемую мощность для AGC. Полные 57 дБ управляемого коэффициента
мощности обеспечиваются с помощью последовательного интерфейса с шагом в 3 дБ. В сочетании
/2
PHD
/4
DC Offset
Correction
DC Offset
Correction
RX LO
Generator
Frac-N Synth VCTCXO
Serial
Interface
LDO
Reg 3
LDO
Reg 2
LDO
Reg 1
TX LO
Generator
Band
Control Tx_LO1
Tx_LO2
TX Loop filter
LNA Gain Reduction
TX_LO
2
TX_LO1
Supply
TX circuits
Supply
LO VCO
Supply
General
Supply
Ref
I
IB
VCC_BBI
VCC_BBQ
QB
Q
VAFC
REFINB
REFIN
REF_OP
VCC_REF
VDD
SEN
SCLK
SDATA
RX1900B
RX1900
RX1800B
RX1800
RX900B
RX900
RX850B
RX850
VCC_FE
TXOP_LO
TXOP_HI
VCC_TXVC
O
B
A
S
E
B
A
N
D
TXIB
TXI
RX
I
RXIB
TXQ
B
TX
Q
RX
Q
RXQB
AFC
REF_OP
CLK
Logic
&
Power
Control
ESD-
Diode
ANT
TX RF Output
RX RF Input
V1 Vcc1 Vcc2
(Internal Voltage)
DCS/PCS In
TX RF Input
Vbs1
Vbs2
Vtx
Vbatt
Vramp
Vmod_en
EGSM/GSM850 In
TX RF Input
ANT

3. Краткая техническая информация
с мощностью малошумящих усилителей дает общий диапазон регулировки мощности в 77 дБ.
Принимающие НЧ выходы подсоединены к общим приемному и передающему портам синфазных и
квадратурных сигналов и подсоединены к НЧ преобразователям.
D. Коррекция смещений от постоянной составляющей на НЧ выходе Для минимизации смещений от
постоянной составляющей In order, возникающих в приемном устройстве и увеличения
динамического диапазона в приборе используется схема коррекции смещений. Коррекция
запускается с помощью последовательной шины, активируется схема выявления смещений для
минимизации остаточных смещений в любых условиях. Схема выявления смещений полностью
интегрирована в оборудование и не требует дополнительно программного обеспечения.
E. Гетеродинный генератор приемного устройства
Используется для избегания смещений от постоянной составляющей, вызванных помехами
гетеродина на приемный тракт. При помощью ГУН, который функционирует на частоте, отличной от
частоты приема, любые помехи ГУН (например, связанные с передачей пакетов) выпадают из
диапазона. Гетеродин используется для преобразования смещений, синтезированных на выходе
ГУН. Гетеродинный генератор включен в качестве регенеративного делителя частоты,
осуществляющий деление выхода ГУН как 2/3 для высокочастотных диапазонов
(DCS1800/PCS1900) и как 1/3 для низкочастотных (E-GSM/GSM850).
3.2.2 Передающее устройство
Передающее устройство состоит из активных частей AD6548 и усилителя мощности. Передающая
секция AD6548 включает в себя цепь модулятора сигнала. Он состоит из квадратурного
модулятора, высокоскоростного фазочастотного датчика с выходным генератором подкачки
заряда, контурным фильтром, передающим ГУН и преобразователя с понижением частоты с
обратной связью. Выход ГУН (делится на 2 для НЧ) подается на усилитель мощности и частично
подается на преобразователь, с понижением частоты завершая контур обратной связи.
10

3. Краткая техническая информация
A. Модуль усилителя мощности
11
Рис 3-3: Модуль усилителя мощности
Таблица 3-1: Логика усилителя мощности
Усовершенствованный четырехдиапазонный передатчик предназначен для использования в
мобильных телефонов, компактен и является полнофункциональным передающим устройством.
Блоки усилителей для GSM850/900 и DCS/PCS включает управление мощностью и комбинированы
с четырехдиапазонным pHEMT переключателем с низким фактором вносимых потерь. Так же
включена гармоническая фильтрация приема, встроен декодер, четыре принимающих порта, и
полная электростатическая защита. Такая архитектура полностью снимает необходимость
использования системы усилитель мощности - переключатель. Все четыре принимающих порта
независимы от частоты и обладают гибкостью в подключении к приемопередатчику. Созданный по
высоконадежной технологии InGaP HBT / pHEMT, модуль поддерживает GPRS класса 12 и
предоставляет 50-омный вход и выход. Управляющие входы модуля совместимы с CMOS и не
требуют опорного напряжения. Благодаря отличной производительности на всех четырех
диапазонах, усилитель мощности и модуль переключателя отвечают всем требованиям,
предъявляемым к устройствам для мобильных телефонов нового поколения.
B. Квадратурный модулятор
Квадратурный модулятор переводит синфазные и квадратурные НЧ сигналы в сигналы GMSK на
промежуточной частоте передачи. После прохождения фильтрации и лимитации через полосу
пропускания Передаваемый сигнал на ПЧ используется как опорная частота для фазового
частотного детектора ФАПЧ передачи.
Control Voltage
Operating
Mode Vmod_en Vtx Vbs1 Vbs2
TX GSM 850/900 H H L L
TX DCS/PCS H H H L
RX1 H L L L
RX2 H L L H
RX3 H L H L
RX4 H L H H
Sleep Mode L L L L

3. Краткая техническая информация
C. Фазовый частотный детектор
Фазовый частотный детектор гарантирует, что передаваемый сигнал имеет необходимую
модуляцию и закреплен в точности на нужном GSM канале. Преобразованный с понижением
обратный сигнал от ГУН и квадратурного модулятора совмещен по фазе с частотным детектором.
Генератор подкачки заряда частотного детектора генерирует импульсы тока, пропорциональные
разнице в фазе, которая подана на контурный фильтр.
D. Контурный фильтр
В целях упрощения схемы, контурный фильтр передатчика интегрирован в ИС. При включении
питания, фильтр автоматически калибруется вместе с калибровкой НЧ фильтра, что увеличивает
толерантность. Калибровка полностью интегрирована и не требует дополнительного
программирования.
E. ГУН передатчика
ГУН передачи и компоненты резонансного контура, полностью интегрированы в подсистему.
Подсистема включает управление усилителем мощности, поэтому выходы используются для
прямого управления внешними усилителями. Характеристики малошумящего стабилизатора и
встроенные фильтры исключают необходимость ПАВ фильтра на передаче. В работе на низких
диапазонах выход ГУН передачи делится на два и фильтруется. ГУН передачи автоматически
калибруется для обеспечения оптимальной производительности на рабочих частотах 1648 - 1910
МГц.
F. Смеситель, преобразующий сигнал с понижением с обратной связью
Такой смеситель используется для превращения выходного частотного сигнала передающего ГУН в
ПЧ передачи. Встроенный диапазонный фильтр располагается в промежутке между смесителем и
датчик фазовой частоты для фильтрации побочных сигналов, возникающих в смесителе.
G. Схема частот передачи
В отличие от многих других модуляторов, AD6548 использует только один источник (ГУН) для
получения сигнала тактовой частоты для обоих смесителей и квадратурного модулятора. Поэтому,
ПЧ передачи связана с гетеродинной частотой ГУН. Такой коэффициент был избран для того,
чтобы сузить диапазон подстройки ГУН, диапазон ПЧ передачи и обеспечить наилучшую форму
спектральной маски при передаче. Смеситель понижающий частоту использует обратную связь
для высокочастотных диапазонов и глубокую обратную связь для низкочастотных диапазонов.
Передаваемая частота и гетеродинная частота ГУН в результате различны для двух разных
диапазонов. Эти соотношения рассчитываются в зависимости от архитектуры синтезатора и
программы.
H. Основной синтезатор частоты
Модуль AD6548/9 включает быстро настраивающийся синтезатор с делителем, используемый для
управления ГУН как при приеме, так и при передаче. Вся система, включая ГУН, резонансный
контур, делитель на N, систему сигма дельта компенсации, генератор подкачки заряда и
контурные фильтры полностью интегрирована. Единственный внешний компонент недорогой
генератор опорной частоты. Синтезатор управляется последовательным интерфейсом. ГУН
снабжает делители необходимыми гетеродинными частотами для приема и передачи.
I. Дробное деление на N
Дробное деление на N позволяет системе ФАПЧ иметь меньший шаг чем частота, установленная
опорной частотой 26 МГц. Эта функция позволяет дробить частотные диапазоны GSM, с быстрой
подстройкой и хорошими шумовыми характеристиками. Секция делителя состоит из двух модулей
8/9 предварительных делителей частоты, блока делителей M и A, и системы дробного деления на
N, основанной на сигма дельта модуляции для создания необходимого шага деления. Знаменатель
12

3. Краткая техническая информация
в дробном делителе может быть установлен в одно из трех значений (1040, 1170, 1235), в
зависимости от режима работы. Например, знаменатель 1040 с применением делителя F
позволяет использовать диапазон значений F/1040 с шагом в 25 кГц при работе на частоте 26 МГц.
J. Датчик фазовой частоты/Генератор подкачки заряда
Датчик фазовой частоты используется в фазовом детекторе ФАПЧ. Генератор подкачки заряда
обеспечивает хорошее согласование восходящих и нисходящих токов и обеспечивает
функционирование схемы в широком диапазона напряжений. Выход генератора подкачки заряда
подключен к интегрированному контурному фильтру синтезатора.
K. Контурный фильтр синтезатора
Для упрощения схемы внешней печатной платы контурный фильтр основного синтезатора
интегрирован в ИС. Внешних дополнительных компонентов не требуется.
L. ГУН
Встроенный ГУН – самонастраивающаяся система. Он обеспечивает полностью
автоматизированную систему цифровой самонастройки и позволяет обеспечивать оптимальный
уровень фазовых помех во всем частотном диапазоне. Гунн генерирует частоты в диапазоне от
2520 МГц до 2985 МГц, которые необходимы как для приема, так и для передачи.
3.2.3 Кварцевый генератор опорной частоты
Из внешних компонентов AD6548 необходим лишь не дорогостоящий кварцевый генератор для
создания опорной частоты. Система генерации и подстройки частоты полностью интегрированы. В
качестве сбалансированного улучшения в систему введен стабилизатор. Стабилизатор должен
быть подключен к двум контактам. Для грубой подстройки смещений (например, производственный
допуск генератора) используется программируемый конденсатор, и встроен варактор для
динамического управления. Стабилизатор предназначен для работы с генератором частоты 26
МГц. Генератор подключен, как показано на схеме.
13
Рис. 3-4: Система генерации тактовой частоты
Персональное специализированное программное обеспечение обеспечивает превосходную
частотную стабильность при любых обстоятельствах.
VCTCXO
Supply
Ref
VAFC
REFINB
REFIN
REF_OP
VCC_REF
AFC
REF_OP
CLK

3. Краткая техническая информация
3.2.4 Управление питанием
Для прямого подключения батарею и упрощения схемы AD6548/9 используется три стабилизатора.
Три стабилизатора обеспечивают изоляцию генераторов и чувствительных цепей от опасных
напряжений и помех. Они также гарантируют работоспособность схемы в широком диапазоне
напряжений. Стабилизаторы управляются независимо друг от друга при помощи трехпроводной
последовательной шины.
A.Использование стабилизаторов
Таблица описывает применение стабилизаторов:
14
LDO1 LDO2 LDO3
Приемная и передающая Основной ГУН ГУН передачи
НЧ секции
LDO OP Внешние соединения
VLDO1 VCC_FE, VCC_BBI, VCC_BBQ
VLDO2 Нет внешних соединений за исключением развязки
VLDO3 Нет внешних соединений за исключением развязки
Таблица 3-2: Предназначение стабилизаторов
Таблица 3-3: Соединения стабилизаторов
Выходы стабилизаторов подключены к внешним соединениям, как показано в таблице 3. Каждое
соединение требует использования развязывающего конденсатора. Стабилизаторы смоделированы
таким образом, чтобы быть устойчивыми в не зависимости от электронного резонанса
конденсатора.
Стабилизатор LDO1 получает опорное напряжение от ГУН (VCC_REF). Поэтому, предполагается,
что VCC_REF будет подаваться с внешнего стабилизатора с номинальным напряжением 2.75 В
(например, ADP3330 или схема аналоговой НЧ части: Vout = 2.75V_1.4%)

3. Краткая техническая информация
3.3 Описание НЧ части
3.3.1 Процессор НЧ части (AD6720 , U101)
• AD6720 является процессором ADI.
• AD6720 содержит следующие модули:
1. Подсистема управляющего процессора.
• 32-битный управляющий процессор ARM7TDMI
• тактовая частота 39 МГц при напряжении питания 1.8В
• Встроенный кэш инструкций/данных 16 Кб
• 1 Мб системной памяти SRAM
2. Подсистема DSP
• 16-бит процессор DSP с фиксированной запятой
• 91 MIPS при напряжении питания 1.8В
• данные и программная памяти SRAM
• Кэш программных инструкций
• Full Rate, Enhanced Full Rate, Half Rate,
• Алгоритмы кодировки речевого сигнала AMR и PDC.
3. Периферийные подсистемы
• Параллельный и последовательный интерфейсы дисплея
• Интерфейс клавиатуры
• Интерфейс флеш-память
• Поддержка постраничного режима флеш
• Интерфейс SIM 1.8В и 3.0В, 64 кб/с
• Интерфейс Universal System Connector
• Интерфейс сервиса данных
• Интерфейс батареи (например Dallas)
4. Другие
• Поддерживается частоты 13 МГц и 26 МГц
• Рабочее напряжение ядра 1.8 В
• 289-контактная микросхема (12х12 мм), 0.65 мм шаровые контакты
5. Передающая секция НЧ части AD6720 поддерживает:
• Классы модуляции мобильной станции GMSK:
• GSM 900/850 классы 4 и 5,
• DCS 1800 классы 1 и 2, и
• PCS 1900 классы 1 и 2
3.3.2 Соединения с внешними устройствами
15

3. Краткая техническая информация
A. Интерфейс блока часов реального времени
Частота генерируется тактовым генератором.
Генератор создает частоту 32.768 кГц
B. Интерфейс модуля ЖКД
16
Сигнал Описание
L_MAIN_LCD_CS Сигнал включения схемы запуска основного ЖКД.
LCD_RESET Сброс модуля ЖКД.
LCD_WR Управление записью управляющего модуля ЖКД
LCD_RD Управление чтением управляющего модуля ЖКД
LCD_RS
Разделяет управляющие данные и сигнал изображения,
направленные на ЖКД.
A1 Включает режим использования ЖКД 16-битной шины.
Сигнал Описание
LCD_LED_CTL Управление подсветкой ЖКД в 4 шага
DISP_LIGHT Источник питания для светодиодов подсветки ЖКД
Сигнал Описание
PA_BAND (GPO17) Выбор диапазона усилителя мощности
ANT_SW1 (GPO9) Выбор диапазона антенного переключателя
ANT_SW2 (GPO11) Выбор диапазона антенного переключателя
RF_PWR_DWN (GPO4) Ввод отключения питания
CLKON Включение/выключение РЧ стабилизаторов
Таблица 3-4: Описание контактов ЖКД
Таблица 3-5. Описание управления светодиодами подсветки ЖКД.
Подсветка ЖКД управляется AD6720 через AAT3110, U300.
Управляющие сигналы подсветки ЖКД даны ниже.
C. РЧ интерфейс
AD6720 управляет РЧ частью через PA_BAND, ANT_SW1, ANT_SW2, ANT_SW3 , CLKON , PA_EN,
S_EN, S_DATA, S_CLK, RF_PWR_DWN.

3. Краткая техническая информация
D. Интерфейс SIM
Микросхема AD6720 является модулем SIM интерфейса. Во время звонка микросхема AD6720
периодически проверяет наличие SIM-карты в телефоне, однако в режиме ожидания проверка не
происходит. Для связи с SIM-картой используются 3 сигнала: SIM_DATA, SIM_CLK,
SIM_RST(GPIO_23).
Функции управляющих сигналов интерфейса SIM детально описаны в таблице 3-7.
17
Сигнал Описание
PA_EN (GPO16) Включение/выключение усилителя мощности
S_EN (GPO19) Включение/выключение ФАПЧ
S_DATA (GPO20) Последовательные данные для ФАПЧ
S_CLK (GPO21) Частота для ФАПЧ
Сигнал Описание
SIM_DATA Контакт осуществляет обмен данными с SIM картой. Данная
модель поддерживает только SIM-карты с интерфейсом 3.0 В.
SIM_CLK Частота синхронизации 3.25 МГц
SIM_RST Сброс блока SIM (GPIO_23)
Таблица 3-6. Описание управляющих сигналов РЧ.
Таблица 3-7: писание управляющих сигналов интерфейса SIM

3. Краткая техническая информация
E. Блок стабилизаторов
1. В AD6720 имеются 8 стабилизаторов.
- VCORE : подается на ядро цифрового НЧ процессора и цифровое ядро процессора AD6720
- VMEM : подается на внешнюю память и интерфейс внешней памяти цифрового НЧ процессора
(1.8В или 2.8В, 150мА)
- VEXT : подается на цифровой радио интерфейс и высоковольтный интерфейс (2.8В, 170мА)
- VSIM : подается на цепи интерфейса SIM в цифровом процессоре и SIM-карте (2.85В, 20мА)
- VRTC : подается на модуль часов реального времени (1.8 В, 20 мА)
- VABB : подается на аналоговые части AD6537B
- VMIC : подается на цепи интерфейса микрофона (2.5 В, 1 мА)
- VVCXO : подается на генератор с кварцевой стабилизацией частоты ( 2.75 В, 10 мА)
3.3.3 Блок зарядки батареи
1. Может использоваться для зарядки ионно-литиевый аккумуляторов.
Инициализация зарядки, быстрая подзарядка, и управление зарядкой ионно-литиевых батарей
поддерживаются оборудованием.
2. Процесс зарядки
- Проверить, подключено ли зарядное устройство
- Если AD6720 определяет что зарядное устройство подключено, начинается CC-CV зарядка.
- Исключение: Если напряжение ниже 3.2 В, сначала включается режим предварительной зарядки
(с низким током подзарядки).
18

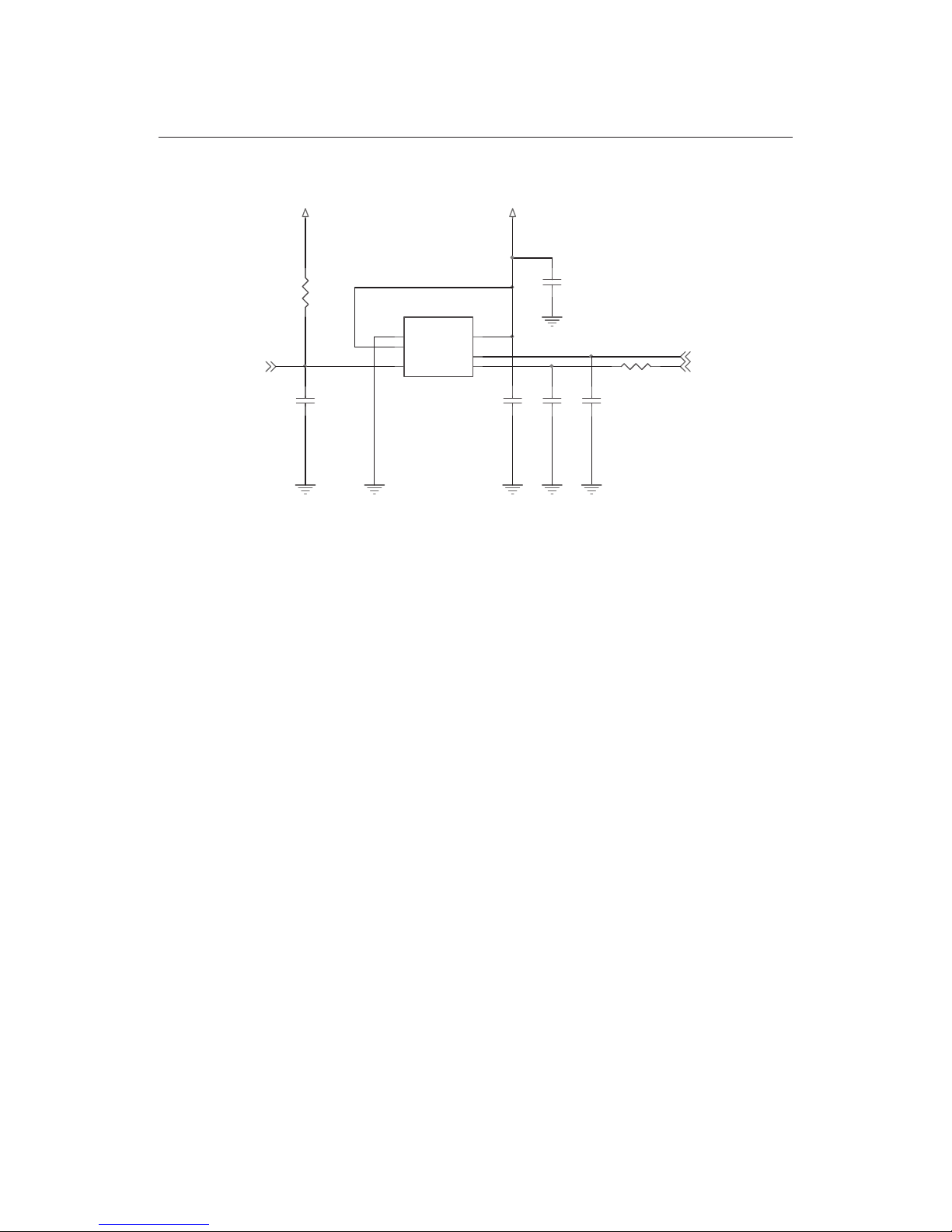

Рис 3-5: SIM интерфейс AD6720
SIMCLK
SIMRESET
VSIM
R341
20K
C326 NA
VCC 1
RST 2
CLK 3
GND
5
VPP
6
IO
7
J300
SCK-6S-12PT-TF
SIMDATAOP
VSIM
C327 220n
R345 0
C329 1000p C328 NA
C321
2.2u
(1608)

3. Краткая техническая информация
- Когда напряжение аккумулятора достигает 3.2 В, запускается CC-CV зарядка.
3. Контакты используемые для зарядки
- VCHG : питание зарядки.
- GATEDRIVE : зарядный выход ЦАП
- ISENSE : зарядный токочувствительный вход
- VBATSENSE : токочувствительный вход батареи
- BATTYPE : вход идентификации типа батареи
- REFCHG : выход опорного напряжения
4. Зарядное устройство
- Входное напряжение: AC 85 В ~ 260 В, 50~60 Гц
- Выходное напряжение: DC 5.2В ( 0.2 В )
- Выходной ток: Макс. 800 мА ( 50 мА )
5. Батареи
- Ионно-литиевые (Макс. 4.2 В, Номинал. 3.7 В)
- Стандартные: Емкость – 830 мА/ч
19
VCHARGE VBAT
PRE_CHARGE
R344
1K
C322
1U
R349
100K
R348
20K 1 6
3
2 5
4
Q300
UMX1NTN
R266
NA
R342
33
PRECHARGE
