OPERATING MANUAL
Digital Level
Limit LDA150

1
English..................................................................................... 2
Svenska ................................................................................... 5
Norsk .......................................................................................8
Dansk.......................................................................................11
Suomi .....................................................................................14
Deutsch ..................................................................................17
Netherlands .........................................................................20
Français................................................................................. 23
Italiano ..................................................................................26
Español..................................................................................29
Português .............................................................................32
Polski.....................................................................................36
Eesti.......................................................................................39
Lietuviškai.............................................................................42
Latviski..................................................................................46
GB
SE
NO
DK
FI
DE
NL
FR
IT
ES
PT
PL
EE
LT
LV

2
GB OVERVIEW
Limit LDA150 is an easy to use digital level ideal for finding the angel quickly and
accurately. It has a V-slot with magnets in the base which can be attached to any steel
object and a big LCD screen with backlight. Precision machined framework in an IP-65
housing. 360° measurement both in absolute and relative value. 4 different measuring
unit and hold function.
FEATURES
• IP65, dust and water protection.
• 360° measure range divided in 4 × 90°.
• Auto rotating LCD with backlight.
• 151 mm V-slot base with magnets.
• Selectable units: °, mm/m, %, in/ft.
• Absolut or Relative measuring.
• 0° ang 90° sound assistance.
• 3000 h operation time during continuous use.
SPECIFICATIONS LIMIT LDA150
Measuring resolution: 0.05°
Accuracy: 0˚ and 90˚: ±0.05˚
Remaining range: ±0.15˚
Working range: 4 × 90° (0~360°)
Measuring units: °, mm/m, %, in/ft
Housing: IP-65
Work Temperature: 0 °C ~ +50 °C
Work humidity: ≤ 85% RH (non-condensing)
Power: 2 × AAA alkaline battery
Battery life: Over 3000 hours

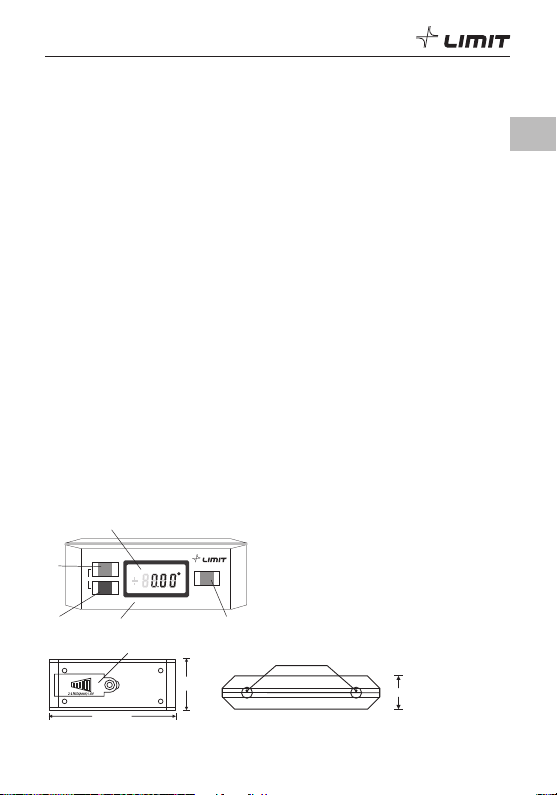

POSITIONS
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm

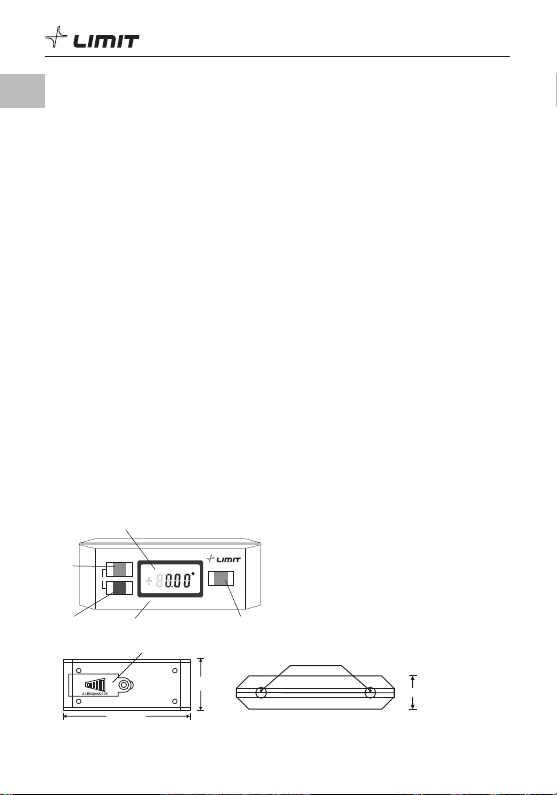

1. Measuring plane
2. LCD display
3. HOLD / SOUND key
4. ON / REF / OFF key
5. UNIT / LIGHT key
6. Battery cover
7. V-type magnet

3
OPERATION

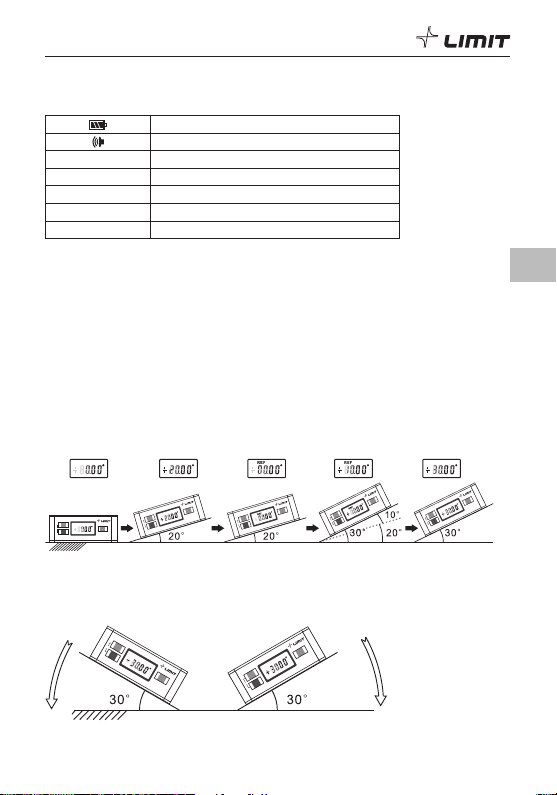

Display symbol
Replace batteries. Voltage below 2.2 V
Summer function is activated
REF Relative measuring mode
HHOLD function is activated
-1- Calibrating for first direction
-2- Calibrating for opposite direction
ERRO Appears when vertical angel > 30˚
Note: When turned upside down the display will automatically be rotated.
1. Power On and Off
1.1 Press the ON/REF/OFF key once to turn the unit on.
1.2 To turn off the unit, press and hold the ON/REF/OFF key for 3 seconds.
1.3 The unit will turn off automatically if there is no operation in 5 minutes.

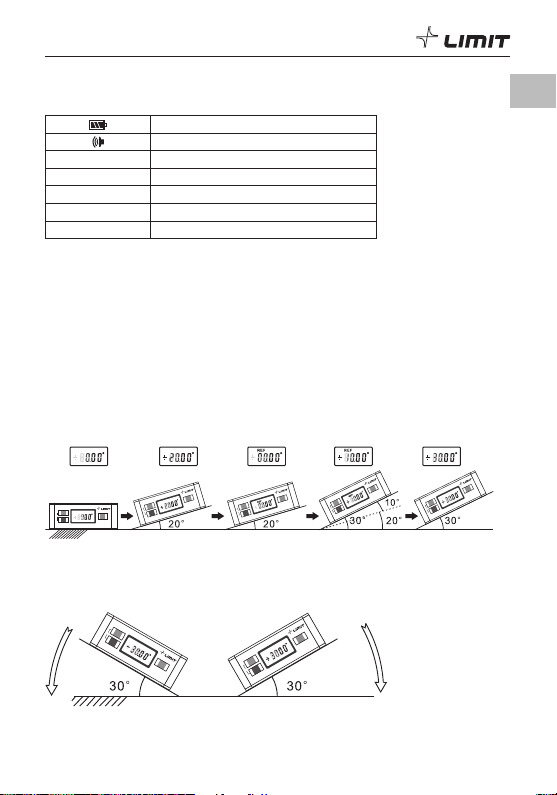

2. Absolut and relative measurements
2.1 When no symbols are shown in the display. The device will show the absolute value.
2.2 Push ON/REF/OFF key to set relative zero point. REF icon will appear in the display
and the device will show the relative value.
2.3 To return to absolute function, press the ON/REF/OFF key.
Horizontal plane
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
Absolute Mode Absolute ModeAbsolute Mode
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Relative Mode Relative Mode
3. +/- Symbol
3.1 The +/- symbol indicates the direction on how to adjust the surface to reach
horizontal plane.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horizontal plane
GB

4
4. Measuring units
4.1 Press the UNIT/LIGHT key to select desired measuring unit.
Note: Selectable units are ° - mm/m - % - in/ft.
5. Backlight
5.1 Press and hold the UNIT/LIGHT key to turn on or off the backlight.
6. Hold function
6.1 Press HOLD / SOUND key to turn on or off the backlight.
7. Sound assistance
7.1 Press and hold the HOLD/SOUND key for about 3 sec to activate function. Display will
show symbol.
7.2 To turn off, press and hold HOLD/SOUND key for about 3 sec.
Note: When active the unit will start beeping ±1,4° for 0° and 90°. The closer it gets to
these values the quicker it will beep until it gives solid tone when in 0,00° and
90,00°.

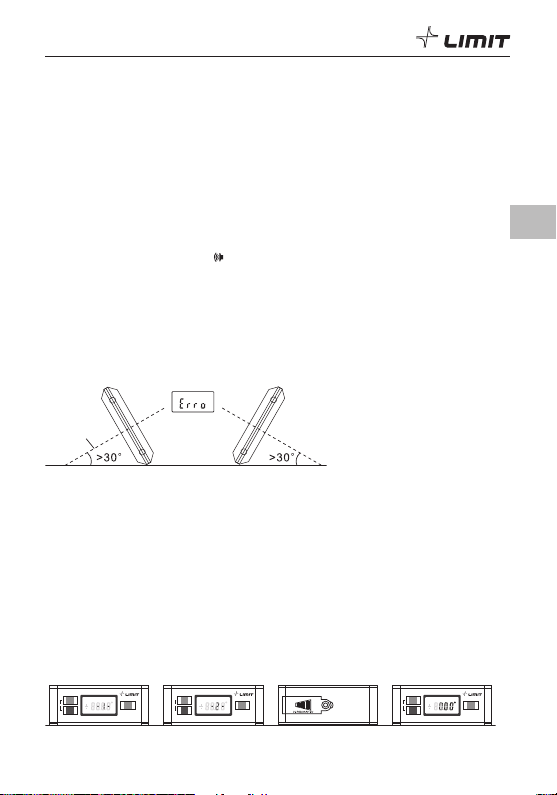

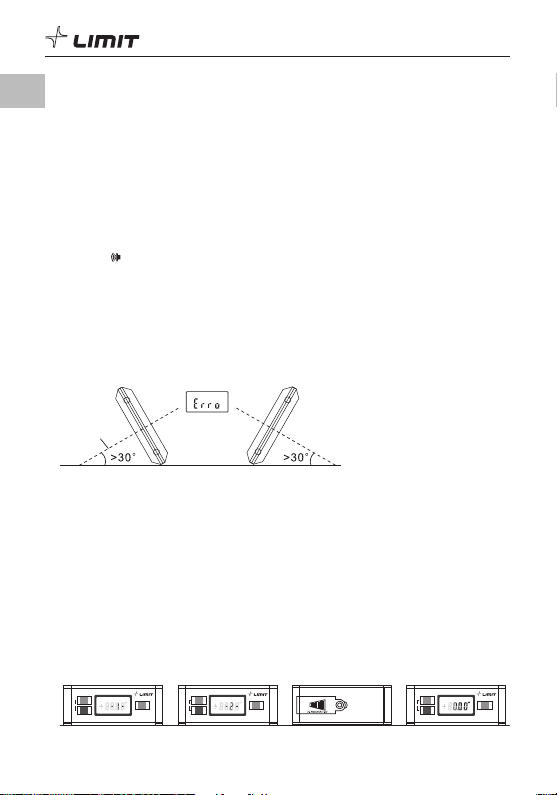

8. ERRO
8.1 ERRO show in the display if vertical angel is >30˚.
Vertical axis
9. Calibration
Note: The level is pre-calibrated from the factory and the unit should only be recalibrated
if it has been dropped.
9.1 Place the unit on a flat and smooth surface and turn it on.
9.2 Press ON/REF/OFF key and HOLD/SOUND key at the same time, the display will show
"-1-".
9.3 Press ON/REF/OFF key again, "-1-" will start flashing.
Do not move until "-2-" shows on the display.
9.4 Rotate the unit 180° in the same location and press ON/REF/OFF key, "-2-" will
flashing.
Do not move until the unit has completed the calibration.
9.5 Calibration is finished, and the display will display angle between the calibrated plane
and the horizontal plane.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
GB

5
ÖVERSIKT
Limit LDA150 är ett lättanvänt digitalt vattenpass för snabb och noggrann vinkelmätning.
Det har magnetisk undersida med V-spår som fäster på alla stålföremål och en stor LCD-
display med bakgrundsbelysning. Det har precisionsbearbetad stomme och hölje med
kapslingsklass IP65. Vattenpasset mäter både absoluta och relativa värden i alla riktningar
(360°). Det har fyra olika måttenheter och datahållningsfunktion.
EGENSKAPER
• Kapslingsklass IP65 (skydd mot damm och vatten).
• Mätområde 360° (indelat i 4 × 90°).
• Självroterande LCD-display med bakgrundsbelysning.
• Magnetisk undersida med V-spår (151 mm).
• Enheter: °, mm/m, %, in/ft.
• Absolut eller relativ mätning.
• Ljudindikering vid 0° och 90°.
• Användningstid vid kontinuerlig användning: 3000 timmar.
SPECIFIKATIONER FÖR LIMIT LDA150
Upplösning: 0,05°
Noggrannhet: 0˚ och 90˚: ±0,05˚
För övrigt mätområde: ±0,15˚
Arbetsområde: 4 × 90° (0–360°)
Måttenheter: °, mm/m, %, in/ft
Hölje: IP65
Drifttemperatur: 0 °C ~ +50 °C
Driftfuktighet: ≤ 85 % relativ luftfuktighet (icke kondenserande)
Strömförsörjning: 2 AAA-batterier (alkaliska)
Livslängd för batteri: Längre än 3000 timmar

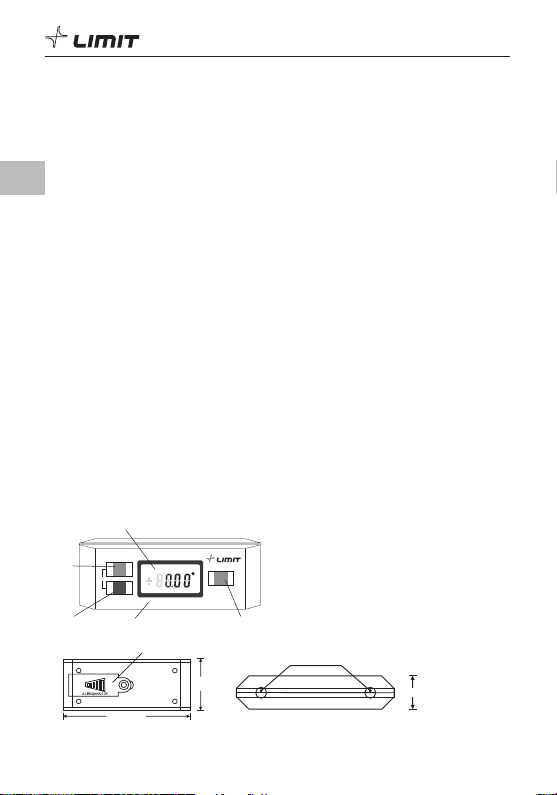

LÄGEN
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm
1. Mätplan
2. LCD-display
3. DATAHÅLLNING / LJUD
4. PÅ/REF / AV
5. ENHETER / BELYSNING
6. Batterilucka
7. Magnet med V-spår
SE

6
ANVÄNDNING
Displaysymbol
Byt batterier (spänning lägre än 2,2 V).
Ljudsignal aktiverad.
REF Relativt mätläge.
HFunktionen HOLD (datahållning) aktiverad.
-1- Kalibrering för första riktning.
-2- Kalibrering för motsatt riktning.
ERRO Visas när vertikal vinkel överstiger 30˚.
OBS! När vattenpasset vänds upp och ned roteras displayen automatiskt.
1. Start och stopp
1.1 Tryck på ON/REF/OFF-knappen en gång för att starta enheten.
1.2 För att stänga av enheten håller du inne ON/REF/OFF-knappen i 3 sekunder.
1.3 Enheten stängs av automatiskt om den inte används under 5 minuter.
2. Absolut och relativ mätning
2.1 När det inte visas någon symbol på displayen indikerar enheten absolut värde.
2.2 Tryck på ON/REF/OFF-knappen för att ställa in relativ nollpunkt. REF-ikonen visas på
displayen och enheten indikerar relativt värde.
2.3 Tryck på ON/REF/OFF-knappenför att återgå till absolut funktion.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontalplan
Absolut läge Absolut lägeAbsolut läge Relativt läge Relativt läge
3. Symbolen (+/-)
3.1 Symbolen (+/-) indikerar i vilken riktning horisontalplanet ska justeras.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontalplan
SE

7
4. Måttenheter
4.1 Tryck på UNIT/LIGHT för att välja mätenhet.
OBS! Valbara enheter: °, mm/m, %, in/ft.
5. Bakgrundsbelysning
5.1 Håll inne knappen UNIT/LIGHT för att aktivera eller avaktivera bakgrundsbelysning.
6. Datahållningsfunktion
6.1 Håll inne knappen HOLD/SOUND för att aktivera eller avaktivera
datahållningsfunktionen.
7. Ljudindikering
7.1 Håll inne knappen HOLD/SOUND (i cirka 3 sekunder) för att aktivera funktionen.
Symbolen visas på displayen.
7.2 Håll inne knappen HOLD/SOUND (i cirka 3 sekunder) för att stänga av funktionen.
OBS! När funktionen är aktiverad avger enheten en ljudsignal när den är inom ±1,4° från 0°
och 90°. Ljudsignalens frekvens ökar ju närmare 0,00° och 90,00° den är (när den
är i exakt vinkel hörs en fast signal).
8. ERRO
8.1 ERRO visas på displayen när vertikal vinkel överstiger 30˚.
Vertikal axel
9. Kalibrering
OBS! Vattenpasset är fabrikskalibrerat och behöver omkalibreras endast om det har tappats.
9.1 Placera enheten på en plan och jämn yta.
9.2 Tryck därefter samtidigt på ON/REF/OFF-knappen och HOLD/SOUND-knappen
(displayen visar -1-).
9.3 Tryck på ON/REF/OFF-knappen igen (-1- börjar blinka) och håll den intryckt tills -2-
visas på displayen.
9.4 Rotera enheten 180° (runt dess centrumpunkt) och tryck på ON/REF/OFF-knappen
(-2- börjar blinka).
Vänta tills enheten har slutfört kalibreringen innan du flyttar den.
9.5 När kalibreringen är slutförd visar displayen vinkeln mellan kalibrerat plan och
horisontalplan.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
SE

8
OVERSIKT
Limit LDA150 er en digital vinkelmåler som er enkel og bruke og som egner seg ypperlig
til å finne vinkelen raskt og nøyaktig. Den har et V-spor med magneter i foten som kan
festes til enhver gjenstand av stål og et stort LCD-display med bakgrunnsbelysning.
Presisjonsmaskinert ramme i hus med IP-65 kapslingsgrad. 360° måling både i absolutte
og relative verdier. 4 forskjellige måleenheter og hold-funksjon.
EGENSKAPER
• IP65, beskyttelse mot støv og vann.
• 360° måleområde inndelt i 4 × 90°.
• Autoroterende LCD-display med bakgrunnsbelysning.
• 151 mm fot med V-spor med magneter.
• Valgbare måleenheter: °, mm/m, %, in/ft (tommer/fot).
• Absolutt eller relativ måling.
• Lydassistanse ved 0° og 90° vinkel.
• 3000 timers driftstid ved kontinuerlig bruk.
SPESIFIKASJONER LIMIT LDA150
Måleoppløsning: 0,05°
Nøyaktighet: 0˚ og 90˚: ±0,05˚
Gjenværende område: ±0,15˚
Måleområde: 4 × 90° (0~360°)
Måleenheter: °, mm/m, %, in/ft
Kapsling: IP-65
Arbeidstemperatur: 0 °C ~ +50 °C
Arbeidsfuktighet: ≤ 85 % RF (ikke-kondenserende)
Strøm: 2 stk. 1,5 V alkalisk AAA-batteri
Batterilevetid: Over 3000 timer
POSISJONER
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm

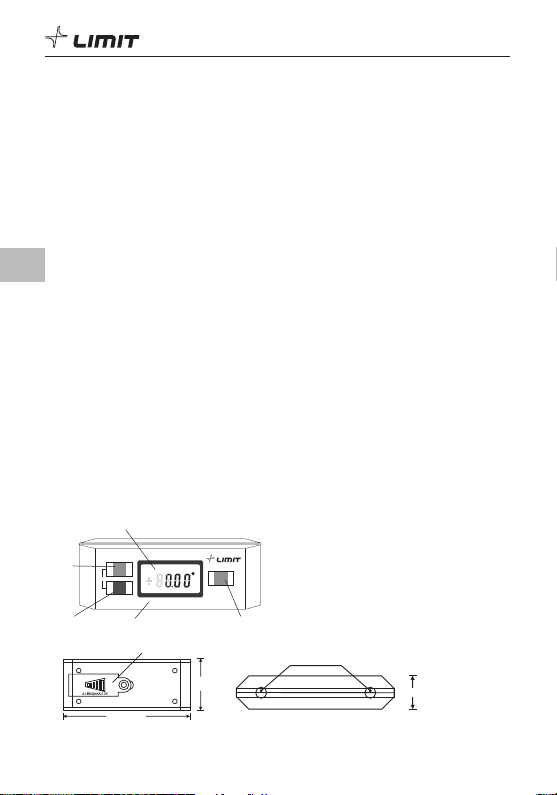

1. Måleplan
2. LCD-display
3. HOLD / SOUND-knapp
4. ON / REF / OFF-knapp
5. Knapp for ENHET / LYS
6. Batterideksel
7. Magnet av V-typen
NO

9
BETJENING

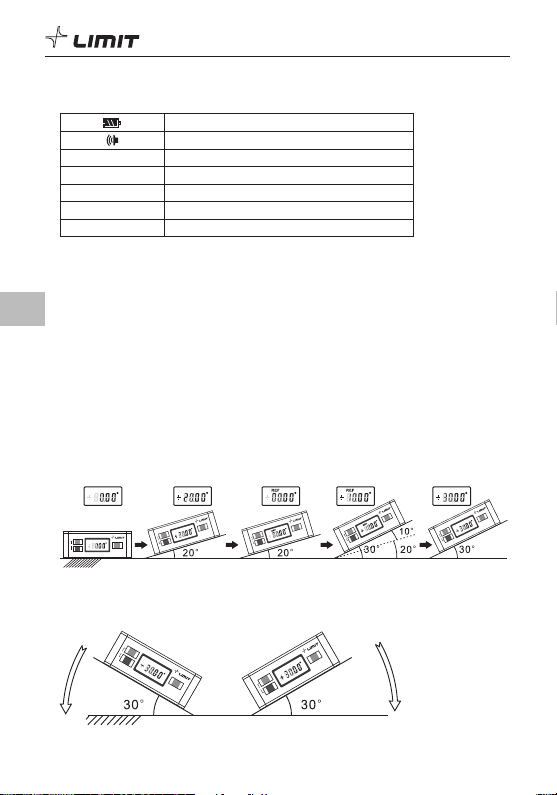

Displaysymbol
Skift batterier. Spenning under 2,2 V.
Summerfunksjon aktivert.
REF Relativ målemodus.
HHold-funksjon aktivert.
-1- Kalibrerer for første retning.
-2- Kalibrerer for motsatt retning.
ERRO Vises ved vertikal vinkel > 30˚.
Merk: Displayet roteres automatisk når enheten snus opp ned.
1. Strøm på og av
1.1 Trykk én gang på ON/REF/OFF-knappen for å slå på enheten.
1.2 Du slår av enheten ved å trykke på og holde inne ON/REF/OFF i tre sekunder.
1.3 Enheten slår seg automatisk av hvis den ikke brukes på fem minutter.
2. Absolutte og relative måleverdier
2.1 Når ingen symboler vises i displayet, viser enheten den absolutte verdien.
2.2 Trykk på ON/REF/OFF-knappen for å stille inn det relative nullpunktet. REF-ikonet
vises i displayet og enheten viser den relative verdien.
2.3 For å gå tilbake til funksjonen for absolutt måling trykker du på ON/REF/OFF-tasten.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontalplan
Absolutt modus Absolutt modusAbsolutt modus Relativ moduse Relativ modus
3. +/- symbol
3.1 Symbolet +/- viser i hvilken retning overflaten må justeres for å komme i
horisontalplan.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontalplan
NO

10
4. Måleenheter
4.1 Trykk på knappen for ENHET/LYS (LIGHT) for å velge ønsket måleenhet.
Merk: Du kan velge blant enhetene °, mm/m, %, in/ft.
5. Bakgrunnsbelysning
5.1 Trykk og hold inne knappen for ENHET/LYS (LIGHT) for å slå bakgrunnsbelysningen
på eller av.
6. Hold-funksjon
6.1 Trykk på HOLD/SOUND-knappen for å slå hold-funksjonen på eller av.
7. Lydassistanse
7.1 Trykk på og hold inne HOLD/SOUND-knappen i ca. tre sekunder for å aktivere
funksjonen. Displayet viser symbolet .
7.2 Trykk på og hold inne HOLD/SOUND-knappen i ca. tre sekunder for å slå av
funksjonen.
Merk: Når funksjonen er aktiv, vil enheten begynne å pipe ved ±1,4° for 0° og 90°. Jo
nærmere enheten kommer disse verdiene, desto raskere vil den pipe helt til det
avgis et uavbrutt lydsignal ved 0,00° og 90,00°.
8. ERRO
8.1 ERRO vises i displayet hvis den vertikale vinkelen er > 30˚.
Vertikal akse
9. Kalibrering
Merk: Planet er forhåndskalibrert fra fabrikk og enheten skal bare kalibreres på ny hvis
den har falt ned.
9.1 Plasser enheten på en flat og glatt overflate og slå den på.
9.2 Trykk samtidig på ON/REF/OFF-knappen og HOLD/SOUND-knappen. Displayet viser -1-.
9.3 Trykk en gang til på ON/REF/OFF-knappen. Da begynner -1- å blinke.
Ikke flytt på enheten før -2- vises i displayet.
9.4 Drei enheten 180° på samme sted og trykk på ON/REF/OFF-knappen. Da blinker -2-.
Ikke flytt på enheten før den har fullført kalibreringen.
9.5 Etter kalibreringen vises vinkelen mellom det kalibrerte planet og horisontalplanet i
displayet.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
NO

11
OVERSIGT
Limit LDA150 er en brugervenlig digital hældningsmåler, ideel til hurtigt og nøjagtigt at
bestemme vinklen. Den har en V-spalte med magneter i bunden som kan fastgøres på alle
stålgenstande, og en stor LCD-skærm med baggrundsbelysning. Maskinelt produceret
præcisionskonstruktion i et IP-65 hus. 360° måling i både absolutte og relative værdier. 4
forskellige måleenheder samt hold-funktion.
EGENSKABER
• IP65, tæthed over for støv og vand.
• 360° måleinterval inddelt i 4 × 90°.
• Automatisk roterende LCD med baggrundslys.
• 151 mm V-spaltebund med magneter.
• Valgbare enheder: °, mm/m, %, in/ft.
• Absolut eller relativ måling.
• 0° og 90° lydindikering.
• 3000 timers driftstid ved kontinuerlig brug.
SPECIFIKATIONER LIMIT LDA150
Måleopløsning: 0,05°
Nøjagtighed: 0˚ og 90˚: ±0,05˚
Resterende område: ±0,15˚
Måleområde: 4 × 90° (0~360°)
Måleenheder: °, mm/m, %, in/ft
Hus: IP-65
Arbejdstemperatur: 0 °C ~ +50 °C
Arbejdsfugtighed: ≤ 85 % RH (ikke-kondenserende)
Strømforsyning: 2 × alkaliske AAA-batterier
Batterilevetid: Over 3000 timer
POSITIONER
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm
1. Måleplan
2. LCD-display
3. HOLD / LYD-tast
4. ON / REF / OFF-tast
5. ENHED / LYS-tast
6. Batteridæksel
7. V-typemagnet
DK

12
BETJENING
Displaysymbol
Udskiftning af batterier. Spænding under 2,2 V.
Alarmfunktion er aktiveret.
REF Relativ måletilstand.
HHold-funktion er aktiveret.
-1- Kalibrerer for den første retning.
-2- Kalibrerer for den modsatte retning.
ERRO Vises når den lodrette vinkel > 30˚.
Bemærk: Displayet drejer sig automatisk når vaterpasset vendes på hovedet.
1. Tænd og sluk
1.1 Tryk en enkelt gang på ON/REF/OFF-tasten for at tænde enheden.
1.2 Tryk på ON/REF/OFF-tasten og hold den inde i 3 sekunder for at slukke enheden.
1.3 Enheden slukker automatisk hvis der ikke er aktivitet i 5 minutter.
2. Absolutte og relative mål
2.1 Når ingen symboler vises i displayet. Udstyret vil vise den absolutte værdi.
2.2 Tryk på ON/REF/OFF-tasten for at indstille et relativt nulpunkt. REF-ikonet viser sig i
displayet, og enheden vil vise den relative værdi.
2.3 For at vendt tilbage til absolut funktion trykkes på ON/REF/OFF-tasten.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Vandret plan
Absolut tilstand Absolut tilstandAbsolut tilstand Relativ tilstand Relativ tilstand
3. Symbolet +/-
3.1 Symbolet +/- viser i hvilken retning der skal justeres for at opnå et vandret plan.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Vandret plan
DK

13
4. Måleenheder
4.1 Tryk på UNIT/LIGHT-tasten for at vælge den ønskede måleenhed.
Bemærk: Der kan vælges mellem ° - mm/m - % - in/ft.
5. Baggrundslys
5.1 Tryk på UNIT/LIGHT-tasten, og hold den inde for at tænde eller slukke baggrundslyset.
6. Hold-funktion
6.1 Tryk på HOLD/SOUND-tasten for at tænde eller slukke for hold-funktionen.
7. Lydindikering
7.1 Tryk på HOLD/SOUND-tasten, og hold den inde i omkring 3 sekunder for at aktivere
funktionen. Displayet vil vise -symbolet.
7.2 Tryk på HOLD/SOUND-tasten, og hold den inde i omkring 3 sekunder for at slukke.
Bemærk: I aktiv tilstand vil enheden begynde at bippe ved ±1,4° for 0° og 90°. Jo tættere
på disse værdier den kommer, jo hurtigere vil den bippe indtil den afgiver en
konstant tone ved 0,00° og 90,00°.
8. ERRO
8.1 Displayet viser ”ERRO” hvis den lodrette vinkel er > 30˚.
Lodret akse
9. Kalibrering
Bemærk: Hældningsmåleren er kalibreret fra fabrikken og bør kun genkalibreres hvis den
har været faldet på gulvet.
9.1 Anbring enheden på en plan og glat overflade, og tænd for den.
9.2 Tryk samtidig på ON/REF/OFF-tasten og på HOLD/SOUND-tasten; displayet vil vise
”-1-”.
9.3 Tryk på ON/REF/OFF-tasten igen, hvorefter ”-1-” begynder at blinke.
Flyt ikke enheden før der vises ”-2-” i displayet.
9.4 Vend enheden 180° i samme retning, og tryk på ON/REF/OFF-tasten, herefter
begynder ”-2-” at blinke.
Flyt ikke enheden før den er færdig med kalibreringen.
9.5 Kalibreringen er afsluttet, og displayet viser vinklen mellem det kalibrerede plan og
det vandrette plan.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
DK

14
YLEISKUVAUS
Limit LDA150 on helppokäyttöinen digitaalinen vesivaaka kulma-asteiden nopeaan
ja tarkkaan määrittämiseen. Magneettisen, V-uralla varustetun pohjalevyn ansiosta
mitan voi kiinnittää mihin tahansa teräskappaleeseen. Suuri taustavalaistu LCD-näyttö.
Tarkkuustyöstetty runko, kotelon suojausluokka IP65. Mittaa sekä absoluuttisen että
suhteellisen kulman, asteikko 360°. 4 mittayksikköä ja Hold-toiminto.
OMINAISUUDET
• IP65, pöly- ja vesitiivis.
• Mittausalue 360° = 4 ×90°.
• Automaattisesti kääntyvä, taustavalaistu LCD.
• Magneettinen pohja 151 mm V-uralla.
• Mittayksiköt: °, mm/m, %, tuuma/jalka.
• Absoluuttinen ja suhteellinen mittaus.
• 0° ja 90° äänimerkillä.
• 3000 t käyttöaika jatkuvassa käytössä.
TEKNISET TIEDOT LIMIT LDA150
Mittaustarkkuus: 0,05°
Tarkkuus: 0˚ ja 90˚: ±0,05˚
Muu alue: ±0,15˚
Alueet: 4 × 90° (0–360°)
Mittayksiköt: °, mm/m, %, tuuma/jalka
Kotelointiluokka: IP65
Käyttölämpötila: 0–50 °C
Käyttöympäristön kosteus: ≤ 85 % RH (ei kondensoituva)
Virtalähde: 2 × AAA-alkaliparisto
Paristojen käyttöaika: Yli 3000 tuntia
LAITTEEN OSAT
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm
1. Mittaustaso
2. LCD-näyttö
3. HOLD / SOUND-painike
4. ON / REF / OFF-painike
5. MITTAYKSIKKÖ / LIGHT-painike
6. Paristokotelon kansi
7. V-tyyppi, magneetti
FI

15
TOIMINNOT
Näytön symbolit
Vaihda paristot. Jännite alle 2,2 V.
Äänimerkki käytössä.
REF Suhteellinen mittaus käytössä.
HHold-toiminto käytössä.
-1- Kalibrointi, ensimmäinen suunta.
-2- Kalibrointi, vastakkainen suunta.
ERRO Näkyy, kun pystyakselin kulma on > 30˚.
Huom! Laitteen kääntäminen ylösalaisin kääntää automaattisesti näytön suunnan.
1. Käynnistys/sammutus
1.1 Laite käynnistetään painamalla ON/REF/OFF-painiketta kerran.
1.2 Laite sammuu, kun ON/REF/OFF-painiketta painetaan 3 sekuntia.
1.3 Laite sammuu automaattisesti, kun sitä ei ole käytetty 5 minuuttiin.
2. Absoluuttinen ja suhteellinen mittaaminen
2.1 Lähtötilanne: näytöllä ei näy symboleja. Laite näyttää silloin absoluuttisen arvon.
2.2 Aseta suhteellinen nollakohta painamalla ON/REF/OFF-painiketta. REF-symboli
ilmestyy näytölle ja laite näyttää suhteellisen arvon.
2.3 Palaa absoluuttiseen mittaukseen painamalla ON/REF/OFF-painiketta.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontaalitaso
Absoluuttinen
mittaus
Absoluuttinen
mittaus
Suhteellinen
mittaus
Suhteellinen
mittaus
Suhteellinen
mittaus
3. Symboli +/-
3.1 Symboli +/-näyttää suunnan, johon pintaa on säädettävä horisontaalitason
löytämiseksi.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horisontaalitaso
FI

16
4. Mittayksiköt
4.1 Mittayksikkö valitaan painikkeella MITTAYKSIKKÖ/LIGHT.
Huom! Mahdolliset yksiköt ovat °, mm/m, % ja tuuma/jalka.
5. Taustavalo
5.1 Taustavalo sytytetään ja sammutetaan painamalla pitkään MITTAYKSIKKÖ/LIGHT-
painiketta.
6. Hold-toiminto
6.1 Hold-toiminto otetaan käyttöön ja käytöstä pois painamalla HOLD/SOUND-painiketta.
7. Äänimerkki
7.1 Äänimerkki otetaan käyttöön painamalla HOLD/SOUND-painiketta noin 3 sekuntia.
Näyttöön syttyy -symboli.
7.2 Toiminto otetaan pois käytöstä painamalla HOLD/SOUND-painiketta uudelleen noin 3
sekuntia.
Huom! Aktivoitu toiminto aloittaa 0°- ja 90°-kulmien ilmoittamisen piippauksilla kohdassa
±1,4°. Piippaukset nopeutuvat oikeaa kulmaa lähestyttäessä, kunnes kohdassa
0,00° tai 90,00° äänimerkki on yhtenäinen.
8. ERRO
8.1 Mikäli pystyakselin kulma on yli 30˚, näytöllä lukee ERRO.
Pystyakseli
9. Kalibrointi
Huom! Laite on kalibroitu tehtaalla ja vaatii uudelleenkalibroinnin vain, mikäli se on
pudonnut.
9.1 Aseta laite suoralle ja tasaiselle pinnalle, ja käynnistä se.
9.2 Paina painikkeita ON/REF/OFF ja HOLD/SOUND yhtä aikaa; näytöllä näkyy ”-1-”.
9.3 Paina ON/REF/OFF-painiketta uudelleen; ”-1-” alkaa vilkkua.
Älä liikuta laitetta, ennen kuin näytöllä näkyy ”-2-”.
9.4 Käännä laitetta 180° samassa kohdassa ja paina ON/REF/OFF-painiketta; ”-2-” alkaa
vilkkua.
Älä liikuta laitetta, ennen kuin kalibrointi on saatu päätökseen.
9.5 Kun kalibrointi on valmis, näytössä näkyy kalibrointitason ja horisontaalitason välinen
kulma.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
FI

17
ÜBERSICHT
Limit LDA150 ist ein leicht verwendbarer digitaler Neigungssensor, mit dem der
Neigungswinkel schnell und genau bestimmt werden kann. Er verfügt an der Unterseite
über einen V-Schlitz mit Magneten und kann so an allen Stahlobjekten befestigt werden.
Außerdem hat er einen großen LCD-Bildschirm mit Hintergrundbeleuchtung. Präzise
hergestellter Rahmen in einem IP-65-Gehäuse. 360°-Messung, sowohl mit absoluten als
auch relativen Messwerten. 4 verschiedene Maßeinheiten und Hold-Funktion.
EIGENSCHAFTEN
• IP65, staub- und Wasserschutz.
• 360°-Messbereich, aufgeteilt in 4 × 90°.
• Automatisch drehende LCD-Anzeige mit Hintergrundbeleuchtung.
• Unterseite mit 151 mm langem V-Schlitz und Magneten.
• Einstellbare Maßeinheiten: °, mm/m, %, in/ft.
• Absolute oder relative Messung.
• Akustische Unterstützung bei 0° und 90°.
• 3000 h Betriebsdauer bei Dauerverwendung.
SPEZIFIKATIONEN LIMIT LDA150
Messauflösung: 0,05°
Genauigkeit: 0˚ und 90˚: ±0,05˚
Wiederholgenauigkeit: ±0,15˚
Messbereich: 4 × 90° (0~360°)
Maßeinheiten: °, mm/m, %, in/ft
Gehäuse: IP-65
Betriebstemperatur: 0 °C ~ +50 °C
Feuchtigkeit im arbeitsbereich: ≤ 85 % RH (nicht kondensierend)
Energieversorgung: 2 × AAA Alkaline-batterie
Batterielebensdauer: Mehr als 3000 stunden
POSITIONEN
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
2
3
41 5
67
60 mm 32 mm
151 mm
1. Messebene
2. LCD-Display
3. HOLD/SOUND-Taste
(Wert halten/akustisches Signal)
4. ON/REF/OFF-Taste
(Ein/relative Messung/Aus)
5. UNIT/LIGHT-Taste
(Maßeinheit/Beleuchtung)
6. Batteriefach
7. V-Type-Magnet
DE

18
BETRIEB
Display-symbol
Batterien austauschen. Spannung unter 2,2 V.
Summer-funktion ist aktiviert.
REF Relatives messverfahren.
HHold-funktion ist aktiviert.
-1- Kalibrierung für die erste richtung.
-2- Kalibrierung für die umgekehrte richtung.
ERRO Tritt bei vertikalem winkel >30˚ auf.
Hinweis: Beim umdrehen wird das display automatisch gedreht.
1. Ein- und ausschalten (ON/OFF)
1.1 Zum einschalten des geräts drücken sie die ON/REF/OFF-Taste einmal.
1.2 Um das gerät auszuschalten, drücken und halten sie die ON/REF/OFF-Taste 3
sekunden lang.
1.3 Wenn 5 minuten lang keine operation erfolgt, wird das gerät automatisch
ausgeschaltet.
2. Absolute und relative messungen
2.1 Wenn keine symbole auf dem display angezeigt werden. Das gerät zeigt den
absoluten wert an.
2.2 Drücken sie zum setzen des relativen Nullwerts die ON/REF/OFF-Taste. Das REF-
symbol wird auf dem display angezeigt und das gerät zeigt den relativen wert an.
2.3 Um zur Absolutwertmessung zurückzukehren, drücken sie die ON/REF/OFF-Taste.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65 LDA150
Horizontale ebene
Absolutwert-
modus
Absolutwert-
modus
Absolutwert-
modus
Relativwert-
modus
Relativwert-
modus
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
3. +/- Symbol
3.1 Das +/- symbol zeigt die richtung an, in die die oberfläche eingestellt werden muss,
um die horizontale ebene zu erreichen.
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
UNIT
LIGHT
HOLD/SOUND
ON/REF/OFF
CAL
Absolute/IP65
LDA150
Horizontale ebene
DE
