Lincoln SKF MV4533 Instruction Manual

User and maintenance instructions
Model MV4533
Air evac
Date of issue June2020
Form number 801964
Version 2

User’s manual
Have a technical question?
If you have questions, or require technical
service, please contact our trained service
technicians at: 1-314-679-4200 ext. 4782
Monday – Friday 7:30 am to 4:15 pm CST
Visit our website at www.mityvac.com for
new products, catalogs, and instructions
for product use.
Need service parts?
To order replacement or service parts, visit
us online at www.mityvacparts.com or call
toll free 1-800-992-9898.
1
2
3
4
Precautions
This equipment is designed for servicing a
variety of vehicles in a safe, convenient
manner. However, differences in cooling
systems may make it impossible to perform
some of the tests indicated in these instruc-
tions on every vehicle.
The procedures documented in this man-
ual are to serve as guidelines for the use of
this equipment. In addition to these guide-
lines, always follow the manufacturer’s rec-
ommended procedures when servicing each
unique vehicle. Do not attempt to force a
test on a cooling system for which this
equipment is not designed to perform.
Performing cooling system tests using the
MV4533 is simple and straightforward if you
follow the instructions. However, always
keep in mind that you are working with a
system that may be full of cold or hot fluid
that is under pressure and just waiting to be
expelled.
NOTE
Some late-model vehicles are
equipped with radiator tanks and
expansion tanks made of plastic.
Excessive over-tightening of the expan-
sion plug could result in cracking of the
radiator or expansion tank. Use caution
when tightening expandable rubber
plug.
Always refer to the manufacturer’s
instructions for the particular radiator
pressure tester that is being used.
Service parts

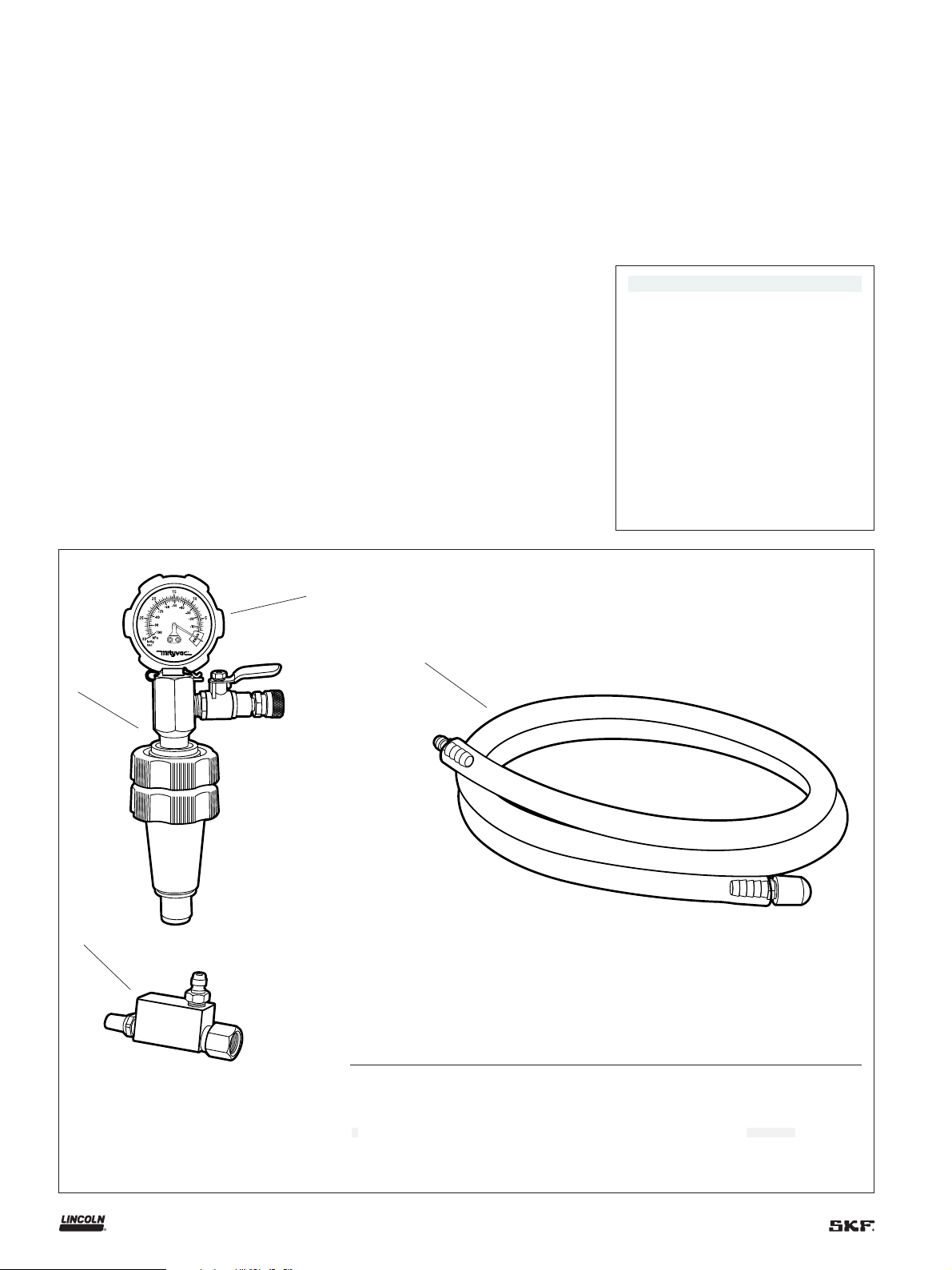

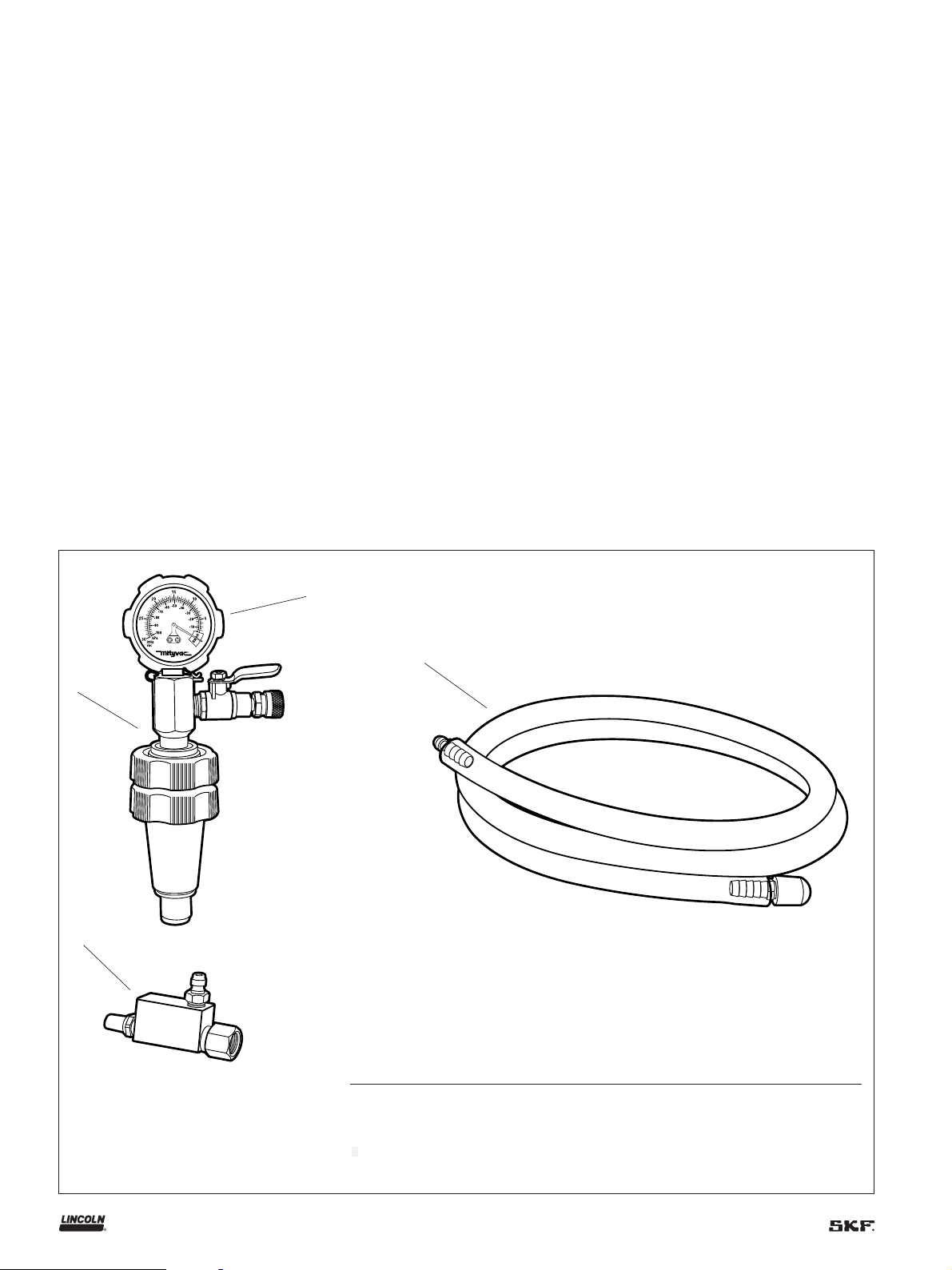

Item Description Part number
1 Cooling system adapter1)
2 Vacuum pump assembly 801957*
3 Coolant hose assembly 823485
4Vacuum Gauge MVA6172
Always read carefully and understand
instructions prior to using this equipment.
Always wear eye protection when remov-
ing radiator or coolant bottle cap, or when
performing any cooling system test.
Always allow system to cool prior to
attempting to perform any cooling system
related test procedure.
1) Not available as a service part.
*Indicates change
2

A
1
5
7
6
8
B
6
5
7
8
C
9
10
11
2
Set-up and procedure
1 Drain engine cooling system.
2 Hold the lower knob (6) on the expandable
rubber adapter (7) and turn the top ten-
sion knob (5) counter-clockwise until all
tension has been relieved (→fig. 1,A).
3
Wipe inner diameter of filler neck or expan-
sion bottle with a clean rag to remove any
coolant residue. Many coolants act as
lubricants and can cause the cooling sys-
tem adapter (1) to slip out during pressure
testing.
4 Insert expandable adapter plug (7) into the
filler neck (8) of the radiator or expansion
tank.
5 While holding the bottom knob (6), rotate
the top knob (5) of the adapter (1) clock-
wise until adapter plug (7) fully engages
the interior wall of the filler neck (8).
6 Connect the vacuum pump assembly (2)
to the cooling system adapter (1) utilizing
the quick coupler connection (9). Attach an
air-connector (not included) (11) to fitting
(10) on the vacuum pump assembly (2)
(→fig.1,C).
WARNING
Never remove the radiator cap or
expansion tank cap while the engine
is at operating temperature. Always
allow the engine to cool before
removing the radiator cap or expan-
sion tank cap. The cooling system is
under pressure. Failure to allow the
engine to cool before opening the
cooling system could result in seri-
ous injuries. NOTE
To test the adapter plug connection,
slowly pull up on the adapter (1).
The adapter plug (7) should hold firmly
in the filler neck (8). If necessary, tighten
the adapter plug (7) by adjusting the
tension knobs (5,6) (→fig.1,B).

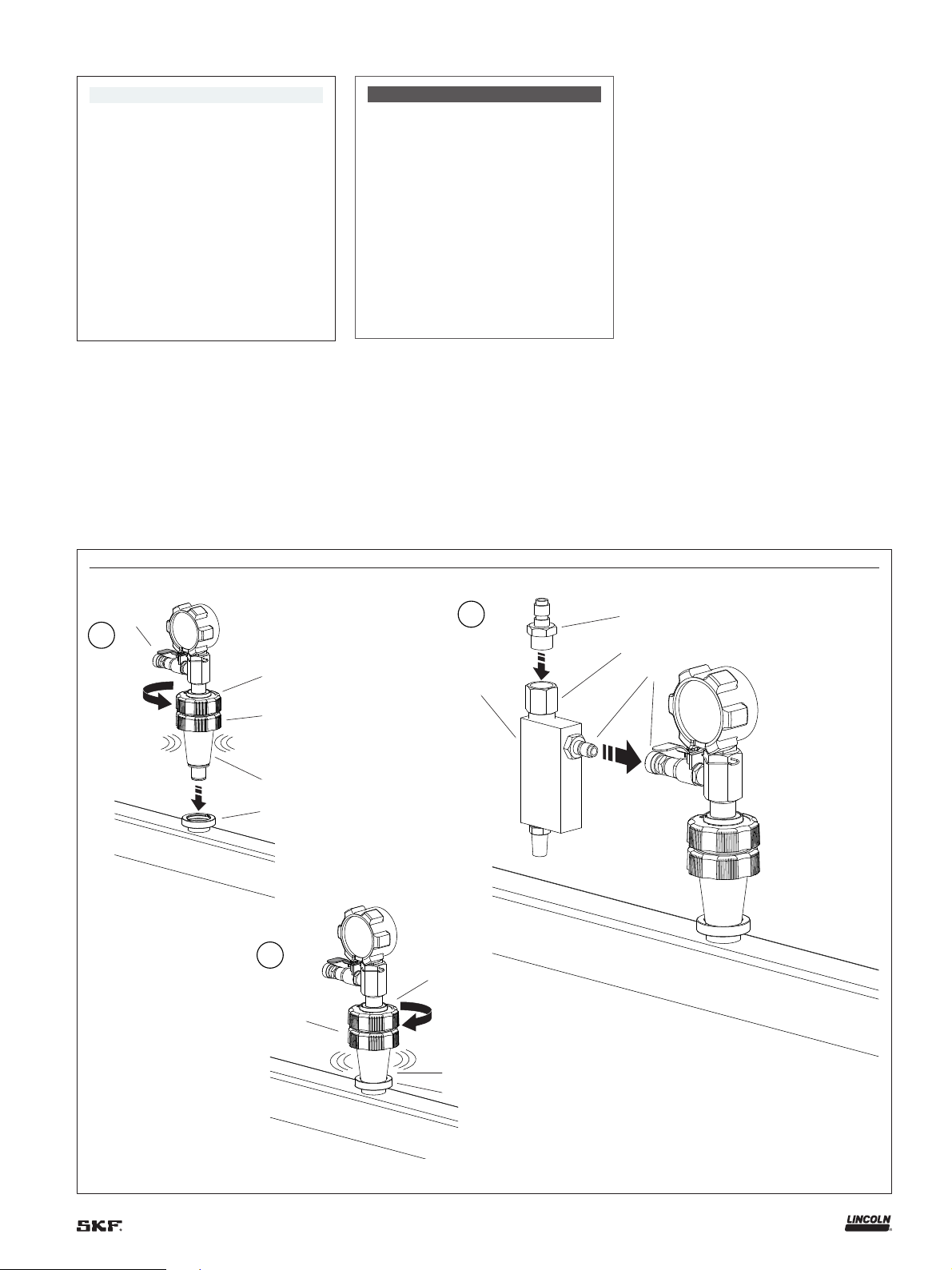

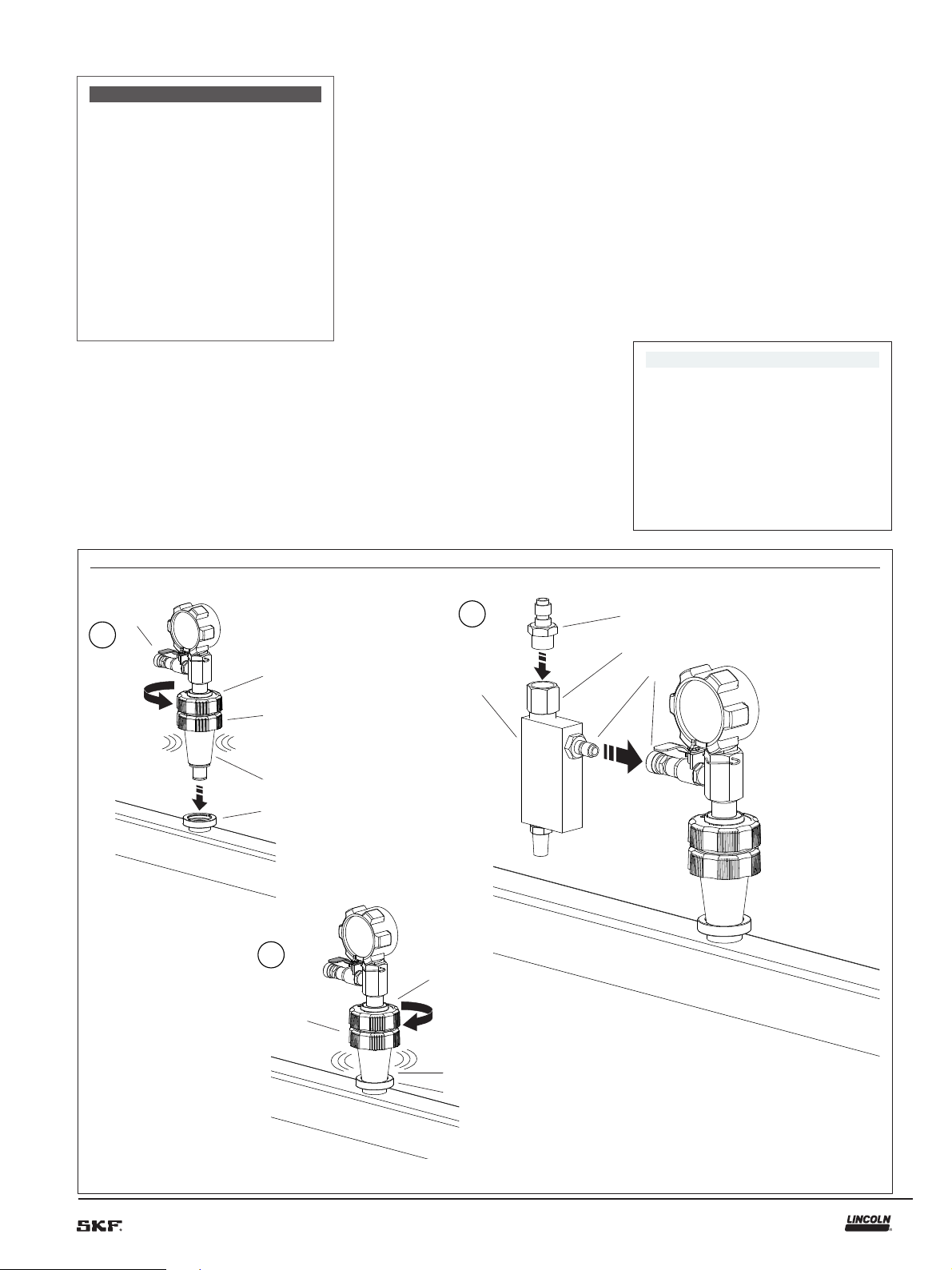

Fig. 1
3

12
2
11
13
4
0
1
0
2
0
2
3
15
A
2
12
13
39
1
16
C
3
13
B

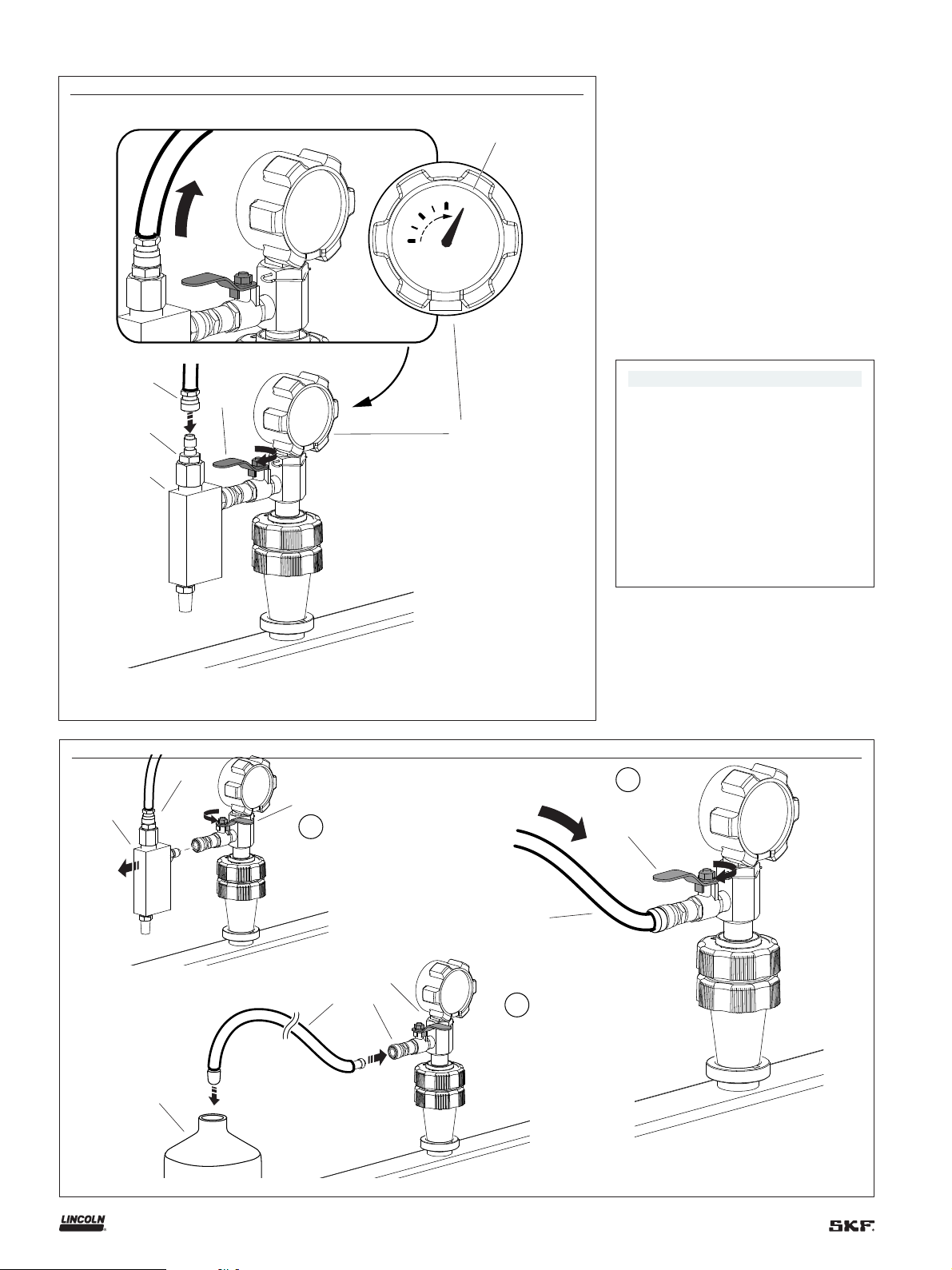

Fig. 2
Fig. 3
4

Refilling Instructions
For steps 1-3, → fig. 2, page 4.
1 Connect shop air supply (12) to air-con-
nector (11) on vacuum pump assembly
(2).
2 Open flow control valve (13) and monitor
vacuum gauge (4).
3 Allow system to reach a vacuum level (15)
of approximately 23 inches of mercury.
For steps 4-9, →fig. 3, page 4.
4 When system reaches required vacuum
level, close flow control valve (13).
5 Disconnect shop air supply (12) and vac-
uum pump assembly (2)
(→fig. 3, A, page 4).
6 Monitor needle pointer on gauge (4).
If no change is noted in a period of
30 seconds, the system is ready to be
refilled.
7 Connect coolant hose assembly (3) to
fitting (9) on cooling system adapter (1)
(→fig. 3, B, page 4).
8 Submerse free end of the coolant hose
assembly (3) into coolant supply (16).
9 Open flow control valve (13) on cooling
system adapter (1). Cooling system will
begin to fill (→fig. 3, C, page 4).
10 When vacuum gauge reading reaches
zero (0), cooling system is full.
11 Remove cooling system adapter (1) from
vehicle.
12
Start engine and allow it to reach operating
temperature.
13 Once engine has reached operating temper-
ature, top-off coolant level in radiator
and/or expansion tank as required and
reinstall radiator/expansion tank cap.
5

skf.com | lincolnindustrial.com
® SKF and Lincoln are registered trademarks of the SKF Group.
© SKF Group 2020
The contents of this publication are the copyright of the publisher and may not be reproduced (even
extracts) unless prior written permission is granted. Every care has been taken to ensure the accuracy
of the information contained in this publication but no liability can be accepted for any loss or damage
whether direct, indirect or consequential arising out of the use of the information contained herein.
June2020 · Form 801964 Version 2
Warranty
The instructions do not contain any information on the warranty.
This can be found in the General Conditions of Sales, available at:
www.lincolnindustrial.com/technicalservice or www.skf.com/lubrication.
