Lindy 35401 User manual

© LINDY Group –SECOND EDITION (May 2018)
VGA & Audio Cat.5e
4 Ports Splitter / Extender
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano
No. 35401 –Transmitter
No. 35402 –Receiver
lindy.com
Tested to Comply with
FCC Standards
For Home and Office Use!

User Manual English
Introduction
Thank you for purchasing the LINDY VGA & Audio Cat.5e/6 4 Port Extender. This product has been
designed to provide trouble free, reliable operation. It benefits from both a LINDY 2 year warranty and free
lifetime technical support. To ensure correct use, please read this manual carefully and retain it for future
reference.This extender allows you to transmit VGA video and analogue audio up to a distance of 300m
using high quality Cat.5e/6 solid core cable to 4 remote receivers with monitors/projectors and speakers
connected. An optional skew compensation unit (like LINDY No. 32766) can be used to correct colour
shadows on the display caused by different lengths of RGB signal transmission over the twisted pairs in
the Cat.5e/6 cable.
Package Contents
No. 35401:
VGA & Audio Cat.5e/6 4 ports Extender –
Transmitter unit
5V DC ~2A Multi Country power supply
User manual
No. 35402:
VGA & Audio Cat. 5e/6 Extender –single
Receiver unit
5V DC ~1A Multi Country power supply
User manual
Features
Supports display resolutions up to 1920x1200@60Hz or 1600x1200@60hz or 2048x1536@60Hz
Supports output of mono audio signals (left and right stereo channels are combined)
The transmitter unit integrates a 4 ports video splitter to distribute the signal to up to 4 remote receiver
units
Allows video & audio signals to be extended up to a maximum distance of 300m via high quality solid
core Cat.5e/6 cables. A skew compensation unit like LINDY no. 32766 may be required to get the best
image quality especially at very large cable distances.
Gain and Peak adjustment option on the receiver unit No. 35402.
Supports local monitor and speakers out ports on the transmitter unit No.35401
Installation and Operation
Please switch off all the devices involved in the installation before starting to make anyconnection.
NOTE: All cables listed in the following procedure can be found and bought directly on the LINDY website.
NOTE: Please use short VGA and audio cables (i.e. 1m) to ensure the best results
NOTE: Using additional RJ45 plug/receptacle connections as well as the use of stranded cores patch
cables in the Cat.5e/6 connection will reduce the maximum distance significantly!
For the installation please use the following steps:
1) Connect the remote displays / projectors and speakers to the receiver units with a standard VGA
(male / male) cable and (if needed) a standard audio cable with 3.5mm Stereo jack connectors.
2) Connect the RJ45 connectors of the Cat.5e/6 cables to all the receiver units to be installed
3) Connect the RJ45 connectors on the other side of the Cat.5e cables to one of the 4 RJ45 ports of
the transmitter unit
4) Connect the local display / projector and speakers to the OUTPUT ports on transmitter unit using
a standard VGA (male / male) cable and a standard audio cable with 3.5mm Stereo jack
connectors.
5) Connect the VGA video source and audio source to the related INPUT ports on the transmitter unit
using a standard VGA (male / male) cable and (if needed) a standard audio cable with 3.5mm
Stereo jack connectors.
6) Connect the Power Supply Units to the DC power ports on both the transmitter and receivers units
and then to the mains power socket.
7) Switch on all the other devices.

User Manual English
Adjusting the Remote Video Picture Quality
Use the two dials on the remote units labelled “Gain” and “Peak” to adjust the remote picture quality.
Gain adjusts the brightness. Peak adjusts the sharpness to fit the user requirement.
Adjusting for coloured shadows
If you find coloured horizontal shadows as shown in the example below you can remove them with a
skew compensation unit like LINDY no. 32766. It compensates for different lengths of the RGB related
twisted pairs in the Cat.5e/6 cable and allows for a sharp video as shown below on the right side. Please
find further details in the product description of the skew compensation unit.
If this cannot compensate your video problem please use a higher quality Cat.6 cable.
Whenever required you may contact LINDY technical support teams for help.
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e Splitter / Extender
Transmitter
Cat.5e/6 RJ45 Cable (up to 300m)
VGA Cable
Audio Cable
Signals Source
(ex. PC)
Local Monitor and Speakers
Remote Monitors and Speakers

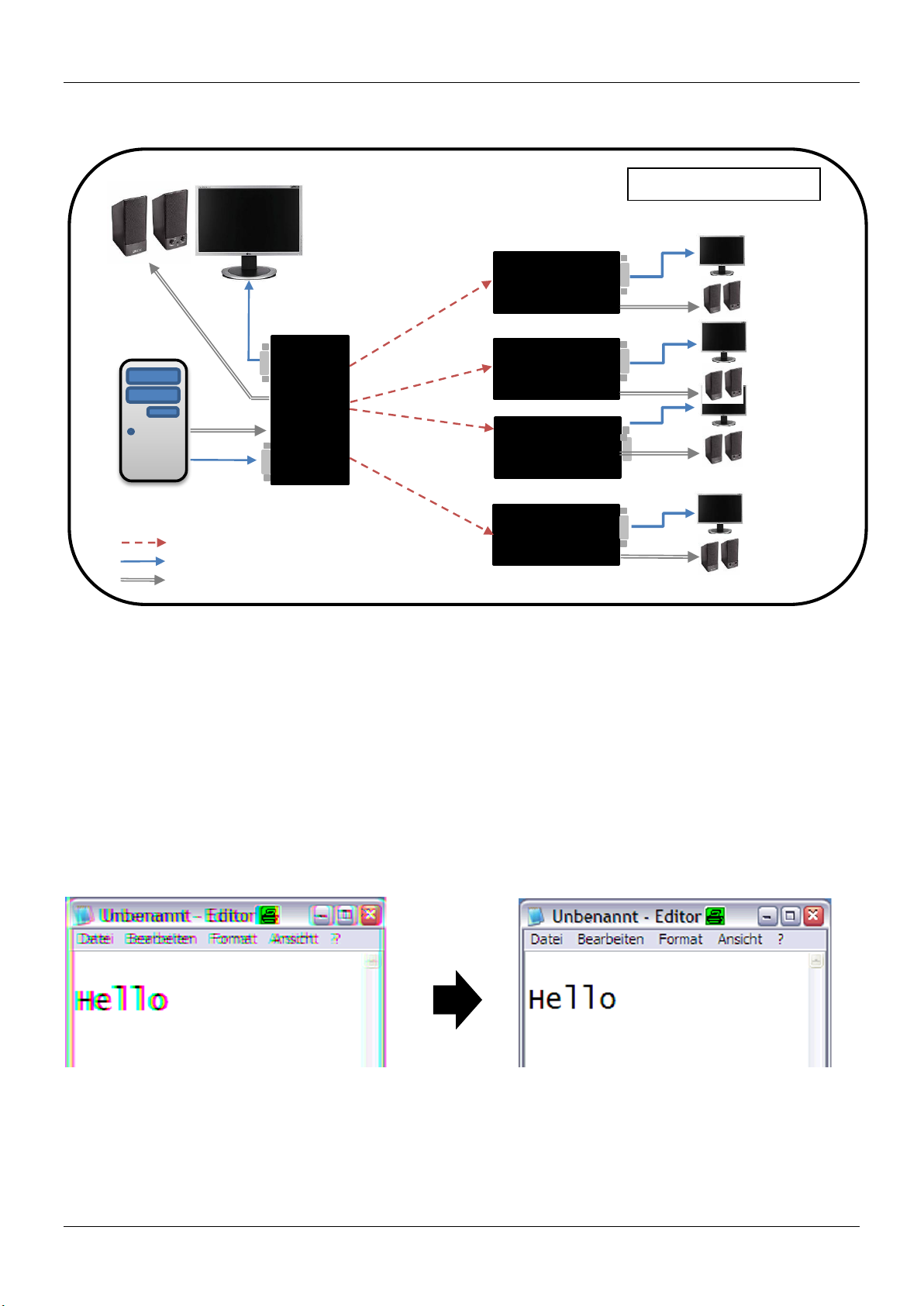

Installation Example
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e
Extender
Receiver
No.35402
No.35401

Benutzerhandbuch Deutsch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.
Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser VGA und
Audio Cat.5 Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen
technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.Dieser VGA
und Audio Cat.5 Extender überträgt VGA und Audio Signale über preiswertes Cat.5/6 Installationskabel
(mit starren Adern) über Distanzen bis zu 300m an bis zu 4 Receiver. Bei großen Kabel-längen /
Distanzen kann der LINDY Skew Compensator / Laufzeitkompensator Nr. 32766 durch lange Kabel
hervorgerufene Farbsäume bzw. Farbschatten effizient kompensieren, siehe dazu das Beispiel am Ende
der Installationsanleitung. Sofern keine Audiofunktion benötigt wird können diese Anschlüsse unbenutzt
bleiben.
Lieferumfang
Nr. 35401:
VGA & Audio Cat.5e/6 4 Port Extender –Transmitter
5V DC ~2A Multi Country Netzteil
Dieses Handbuch
Nr. 35402:
VGA & Audio Cat.5e/6 Extender –1x Receiver (bis zu 4 Receiver werden benötigt)
5V DC ~1A Multi Country Netzteil
Dieses Handbuch
Eigenschaften
Unterstützt Auflösungen bis 1920x1080@60Hz oder 1600x1200@60Hz oder 2048x1536@60Hz
Unterstützt Mono Audio Übertragung –rechter und linker Stereo Kanal werden zusammen gefasst
Der Transmitter enthält einen 4 Port Splitter mit vier RJ45 Ausgängen für bis zu 4 Receiver
Überträgt auch bei hoher Auflösung über Distanzen bis zu 300m über hochwertige Cat.5/6
Installationskabel (mit starren Adernpaaren). Beim Auftreten von Farbsäumen (siehe Ende dieser
Anleitung) können diese durch einen Skew Compensator kompensiert werden.
Einstellregler für Verstärkung (Gain) und Schärfe (Peak) an den Receivern Nr.35402
Unterstützt Anschluss eines lokalen Kontrollmonitors und Lautsprecherausgang am Transmitter
Installation Und Betrieb
Schalten Sie bitte vor Beginn der Installation alle Geräte aus
Hinweis 1: Verwenden Sie bitte möglichst kurze VGA und Audio-Anschlusskabel, die besten Resultate erzielen
Sie z.B. mit 1m langen Kabeln. Sie können alle Kabel bei LINDY bzw. über die LINDY Webseite bestellen.
Hinweis 2: Zusätzliche Stecker-Kupplung Verbindungen sowie die Verwendung von Patchkabeln (mit flexiblen
Adern) reduziert die maximal erreichbaren Distanzen!
Gehen Sie bitte wie folgt vor
1. Schließen Sie den entfernten (remote) Monitor und die Lautsprecher an den jeweiligen Receiver an,
verwenden Sie hierfür ein VGA Kabel Stecker/Stecker sowie ggf. ein 3,5mm Audiokabel.
2. Schließen Sie die RJ45 Verbindungskabel sowohl am Transmitter wie an die Receiver an.
3. Falls benötigt schließen Sie bitte den lokalen Monitor und die lokalen Lautsprecher an die mit OUTPUT
gekennzeichneten Buchsen am Transmitter an.
4. Schließen sie die VGA und die Audio Signalquelle an die mit INPUT gekennzeichneten Buchsen am
Transmitter an.
5. Schließen Sie alle Netzteile an den Transmitter und die Receiver an.
6. Schalten Sie alle Geräte ein.

Benutzerhandbuch Deutsch
Einstellung der Bildqualität an den entfernten (Remote) Monitoren
Justieren Sie jeweils die beiden Einstellregler GAIN und PEAK an den Receivern um die bestmögliche
Bildqualität zu erhalten.
GAIN justiert die Helligkeit, PEAK die Schärfe, beide beeinflussen sich gegenseitig leicht und müssen auf die
Eigenschaften des Verbindungskabels und der Hardware abgestimmt werden.
Kompensation von Farbsäumen
Falls Sie mit der Bildqualität nicht zufrieden sind und horizontale farbige Schatten bzw. Säume wie im unteren
linken Bild sehen, so muss der durch das Verbindungskabel hervorgerufene Laufzeitunterschied zwischen
den RGB-Signalen kompensiert werden! Hierfür benötigen Sie einen zusätzlichen Skew Compensator. Der
LINDY Skew Compensator Nr. 32766 kompensiert die unterschiedliche Länge der Adernpaare so dass die
RGB-Signale wieder zur gleichen Zeit am Monitor eintreffen und ein Bild ohne Farbsäume wiedergegeben
wird, wie unten rechts angezeigt.
Falls Sie auch damit das Problem nicht lösen können hilft Ihnen unser Techniksupport gerne weiter.
Die Kontaktadressen finden Sie auf der LINDY Webseite www.lindy.com
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e Splitter / Extender
Transmitter
Cat.5e/6 RJ45 Kabel (max. 300m)
VGA Kabel
Audio Kabel
Signalquelle
(z.B. PC)
Lokaler Monitor und Lautsprecher
Remote Monitore und Lautsprecher

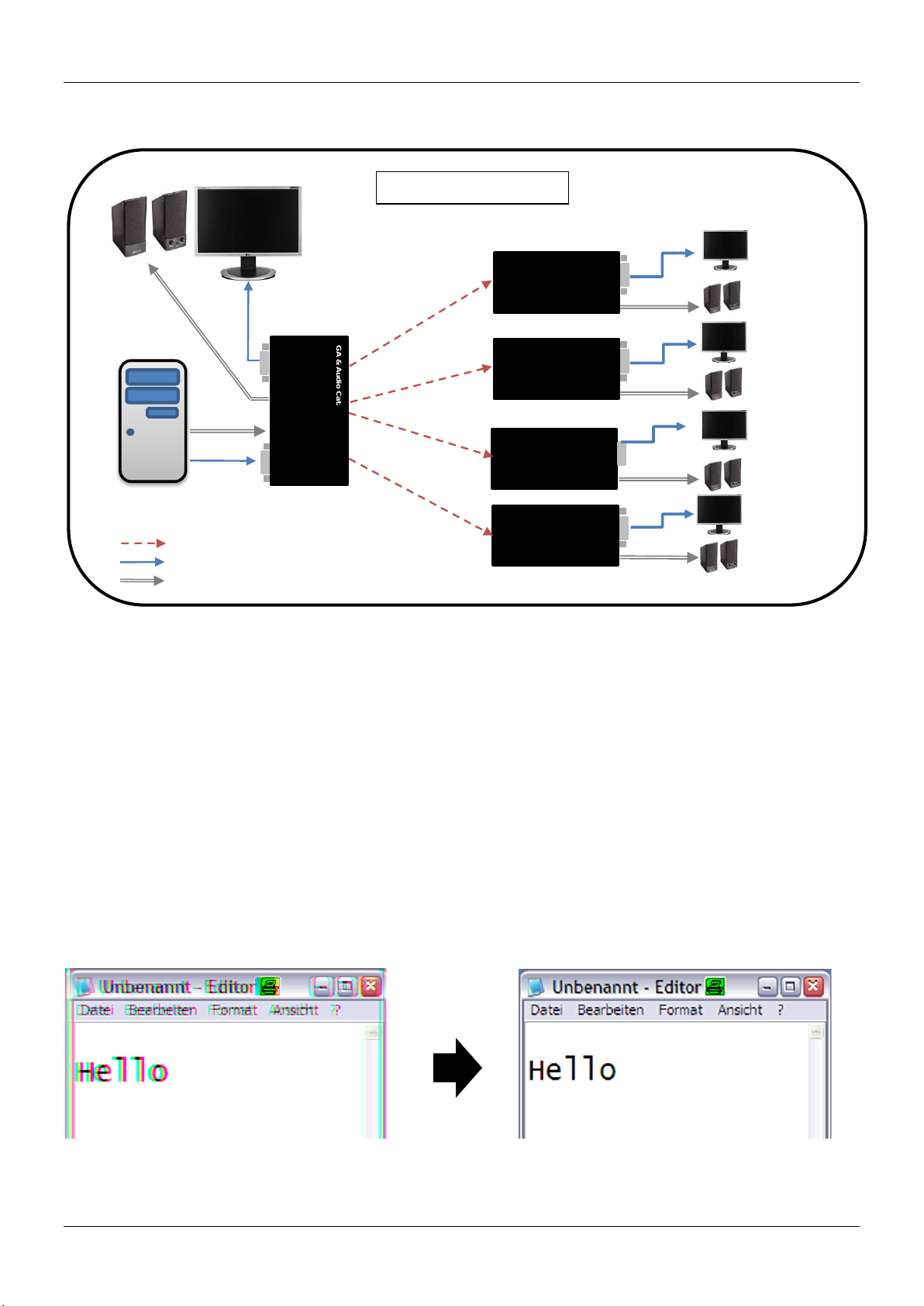

Installationsbeispiel
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e
Extender
Receiver
Transmitter
No. 35402
No.35401
VGA & Audio Cat.5e
Extender
Receiver

Manuel Français
Introduction
Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre
confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce
l’extender VGA & Audio Cat.5e/6 4 Ports LINDY est soumis à une durée de garantie LINDY de 2
année(s) et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de
les conserver pour future reference. Celui-ci vous permet de transmettre un signal vidéo VGA et audio
analogique sur jusqu’à 4 récepteurs distant avec moniteur/projecteur et haut-parleurs connectés, sur
une distance de jusqu’à 300m en utilisant du câble monobrin haute qualité Cat.5/6. Pour les grandes
distances, le compensateur/synchronisateur LINDY (N°Art. 32766) pourra compenser efficacement les
éventuels défauts dans les couleurs (franges ou ombres) dues à la longueur du câble, voir l’exemple
donné à la fin de ce manuel. Les connexions audio peuvent rester déconnectées si cette fonction n’est
pas utilisée.
Contenu
No. 35401:
Extender VGA & Audio Cat.5e/6 4 ports–
Unité Transmitter (émetteur)
Alimentation multi-pays 5V DC ~2A
Manuel utilisateur
No. 35402:
Extender VGA & Audio Cat. 5e/6 –
Unité Receiver (récepteur)
Alimentation multi-pays 5V DC ~1A
Manuel utilisateur
Caractéristiques
Prend en charge les résolutions jusqu’à 1920x1080@60Hz ou 1600x1200@60Hz ou
2048x1536@60Hz
Prend en charge le transfert audio en mono –les canaux droit et gauche sont combinés
L’émetteur intègre un splitter vidéo 4 ports pour distribuer le signal vers jusqu’à 4 récepteurs distant
Transmet aussi en haute résolution jusqu’à 300m via câble Cat.5/6 d’installation de haute qualité
(monobrin). Si des défauts de couleurs apparaissent, elles pourront être compensées (voir à la fin
de ce manuel) par l’utilisation d’un synchronisateur VGA.
Potentiomètres de réglages d’amplification (Gain) et de netteté (Peak) sur le récepteur
(N°Art.35402)
Prend en charge le raccordement d’un moniteur de contrôle local et possède une sortie haut-
parleur sur le Transmitter (émetteur –N°Art.35401)
Installation et utilisation
Merci de mettre tous les appareils hors-tension avant de débuter l’installation
Note: merci d’utiliser des câbles de connexions VGA et Audio le plus court possible, les meilleurs
résultats sont obtenus avec des câbles de 1 mètre. Si nécessaire, vous pourrez commander
directement d’autres câbles sur le site internet LINDY.
Note : l’utilisation de raccordements RJ45 additionnels ou de câble multibrins dans la liaison
Cat.5/6 peut réduire significativement la portée maximale !
Merci de suivre les étapes suivantes
1. Connectez le moniteur/projecteur distant et les haut-parleurs au Receiver (récepteur) avec un
câble VGA (mâle/mâle) et (si nécessaire) un câble audio standard en connectique jack stéréo
3,5mm.
2. Raccordez les connecteurs RJ45 des câbles Cat.5/6 à tous les récepteurs devant être installés.
3. Raccordez les connecteurs RJ45 à l’autre extrémité des câbles Cat.5/6 à un des 4 ports RJ45 de
l’émetteur.
4. Si nécessaire, merci de raccordez le moniteur local et les haut-parleurs locaux aux connecteurs
femelles marqués OUTPUT sur le Transmitter.
5. Connectez les sources VGA et Audio aux connecteurs femelles marqués INPUT sur le Transmitter.

Manuel Français
6. Raccordez les alimentations aux ports d’alimentation DC sur le Transmitter et les Receiver et
ensuite au secteur
7. Mettez tous les appareils sous tension.

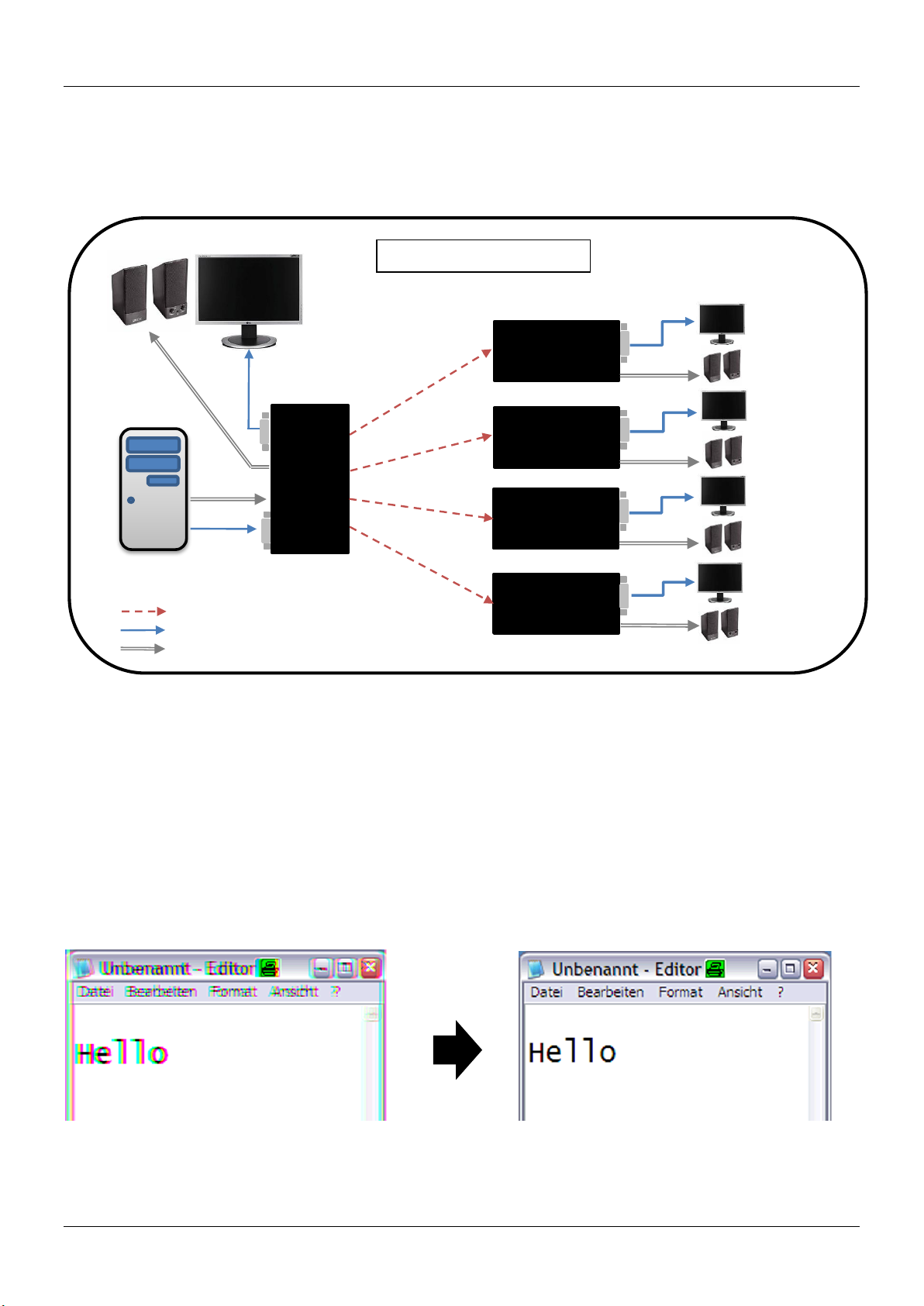

Réglages de la qualité de l’image sur le moniteur distant (Remote)
Ajustez les deux potentiomètres GAIN et PEAK sur les unités de réception pour obtenir la meilleure qualité
d’image.
GAIN ajuste la luminosité, PEAK la netteté, les deux s’influencent mutuellement de façon légère et doivent
être adaptés aux caractéristiques du câble de liaison et du matériel.
Ajustement des ombres colorées
Si vous n‘êtes pas satisfait de la qualité de l’image et constatez des ombres colorées ou des coulures comme
dans l’exemple ci-dessous à gauche, la désynchronisation entre les signaux RGB, liée à la longueur du
câble, devra être compensée ! Il faudra que vous utilisiez, pour ce faire, un synchronisateur VGA ou Skew
Compensator (ou un câble de liaison ayant des longueurs de paires identiques). Le synchronisateur VGA
LINDY N°Art. 32766 compense les différences de longueurs de paires pour que les signaux RGB arrivent de
façon synchronisée au moniteur et permettent d’afficher une image non dégradée, comme indiqué ci-dessous
à droite.
Si vous ne parvenez pas à résoudre le problème, notre support technique se tient à votre disposition.
L’adresse de contact se trouve sur le site Web LINDY sous www.lindy.com
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e
Extender
Receiver
Art.35402
Art.35401
VGA & Audio Cat.5e
Extender
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e Splitter / Extender
Transmitter
Cat.5e RJ45 Cable (up to 300m)
VGA Cable
Audio Cable
Signals Source
(ex. PC)
Local Monitor and Speakers
Remote Monitors and Speakers
Installation Example
Receiver

Manuale Italiano
Introduzione
Vi ringraziamo per aver acquistato l’Extender LINDY VGA & Audio Cat.5e/6 a 4 porte. Questo prodotto è
stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da da 2 anni di
garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso
corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.
Questo dispositivo consente di trasmettere un segnale video VGA e uno Audio (mono) a 4 postazioni
remote fino ad una distanza di 300m utilizzando cavi Cat.5e/6 solid core. E’ inoltre possibile utilizzare
una unità di compensazione diffrazione (skew) opzionale come l’art. 32766 per correggere le
ombreggiature generate dalle diverse lunghezze dei conduttori all’interno dei cavi cat.5e/6.
Contenuto della confezione
Art. 35401 :
Extender VGA & Audio Cat. 5e
Unità Trasmittente (Transmitter)
Alimentatore 5V DC ~2A Multi Country
Manuale
Art. 35402 :
Extender VGA & Audio Cat. 5e
Unità Ricevente (Receiver)
Alimentatore 5V DC ~1A Multi Country
Manuale
Caratteristiche
Supporta risoluzioni fino a 1920x1200@60Hz o 1600x1200@60hz o 2048x1536@60Hz
Supporta Segnali Audio Mono (i canali destro e sinistro vengono combinati)
L’unità trasmittente integra uno splitter a 4 porte che consente di distribuire il segnale su 4 unità
riceventi
Consente di estendere una segnale video & audio fino ad un Massimo di 300m tramite un cavo solid
core Cat.5e/6 di alta qualità. Una unità di compensazione skew come l’art. 32766 può essere
necessaria per ottenere la migliore qualità di visualizzazione sulle distanze più elevate.
Sono presenti le regolazioni di guadagno (Gain) e Sincronia (Peak) sull’unità ricevente.
Supporta la connessione di un monitor e speaker locali su porte dedicate dell’unità trasmittente
Installazione
Vi preghiamo di spegnere tutti i dispositivi coinvolti nell’installazione prima di effettuare qualsiasi
connession
N.B. : Tutti i cavi elencati in questa procedura possono essere reperiti e comprati direttamente sul sito
Web LINDY (www.lindy.com)
N.B. : Vi preghiamo di utilizzare cavi VGA e audio più corti possibili (es. 1m) per ottenere la migliore qualità
finale del segnale video.
N.B. : Utilizzare prese a muro/accoppiatori/connettori RJ45 o cavi patch con conduttori multifilari (stranded)
aggiuntivi lungo la tratta può ridurre la distanza massima raggiungibile in modo significativo!
Per l’installazione seguite i seguenti passi:
1) Collegate i monitor / proiettori e diffusori audio alle unità riceventi (Receiver) con un cavo VGA
standard (maschio / maschio) e (se richiesto) un cavo audio standard con un connettore jack stereo
da 3.5mm.
2) Collegate il connettore RJ45 dei cavi Cat.5e/6 alle unità riceventi (Receiver)
3) Collegate i connettori RJ45 all’altro capo dei cavi Cat.5e/6 a una delle 4 porte RJ45 dell’unità
trasmittente (Transmitter)
4) Collegate il monitor / proiettore e i diffusori audio locali alle porte indicate come OUTPUT sull’unità
trasmittente (Transmitter) con un cavo VGA standard (maschio / maschio) e (se richiesto) un cavo
audio standard con un connettore jack stereo da 3.5mm
5) Collegate la sorgente VGA e audio ai relativi connettori indicati come INPUT sull’unità trasmittente
(Transmitter) con un cavo VGA standard (maschio / maschio) e (se richiesto) un cavo audio

Manuale Italiano
standard con un connettore jack stereo da 3.5mm
6) Collegate gli alimentatori alle porte DC di tutte le unità e poi alle prese di corrente.
7) Accendete tutti gli altri dispositivi
Regolazione immagine su monitor o proiettore remoto
Utilizzate i due regolatori indicati come “Gain” e “Peak” sulle unità riceventi per regolare l’immagine riprodotta
dall’extender sui vari monitor.
Il regolatore “Gain” agisce sulla luminosità mentre “Peak” regola la nitidezza dell’immagine per adattarsi alle
necessità dell’utente.
Riduzione ombre colorate
Se vedete delle ombre colorate orizzontali come quelle presenti nell’esempio riportato di seguito è possibile
utilizzare un unità di “skew compensation” come l’art.32766 LINDY per rimuoverle. Questo prodotto venduto
separatamente permette di compensare le differenti lunghezze dei conduttori interni al cavo cat.5e utilizzati
per la trasmissione dei segnali RGB come indicati nella seconda immagine riportata sotto. Potrete trovare
ulteriori informazioni nella documentazione dell’unità di “skew compensation”.
Nel caso non riusciate a compensare i difetti di visualizzazione vi preghiamo di utilizzare un cavo di qualità
superiore come, per esempio, un Cat.6
Per ulteriore assistenza potete contattare il supporto tecnico LINDY ai recapiti riportati sul nostro sito Web.
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e Splitter / Extender
Transmitter
Cavo Cat.5e/6 RJ45 (fino a 300m)
Cavo VGA
Cavo Audio
Sorgente Segnale
(es. PC)
Monitor e Casse locali
Monitor e Casse remote
Esempio Installazione
VGA & Audio Cat.5e
Extender
Receiver
VGA & Audio Cat.5e
Extender
Receiver
Art.35402
Art.35401
VGA & Audio Cat.5e
Extender
Receiver
