Litex Industries E-EH52NON5C1S User manual

Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly.pgs.4 - 5
Wiring. pg. 5
Canopy Assembly. pg. 6
Blade Assembly. pg. 6
Switch Housing Assembly. pg. 7
Light Kit Assembly (Optional). pgs. 7 - 8
Testing Your Fan. pg. 9
Troubleshooting. pg 10
Warranty. pg. 10
Parts Replacement. pg. 10
net weight of fan: 21.38 lb. (9.7 kg) PRINTED IN CHINA
Installation Guide
For Model:
E-EH52NON5C1S
READ THESE INSTRUCTIONS
AND SAVE THEM FOR FUTURE USE
E192641
LISTED
For
Damp Location
F.P.O.
F.P.O.
For Placement Only
For Placement Only
Federal regulations require ceiling fans
with light kits manufactured or imported
after January 1, 2009, to limit total
wattage consumed by the light kit to
190W. Therefore, this fan is equipped
with a wattage limiting device.

SAFETY TIPS.
page 1
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp
edges.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN
AND SAVE THESE INSTRUCTIONS.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code,
and ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are
different colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at
least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should
be mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or
other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at
least 35 pounds (16 kilograms). The box must be supported directly by the building structure. Use only
UL listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire,electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support," and use the mounting screws provided with the outlet box. Most outlet boxes
commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire,electrical shock, or personal injury, wire connectors provided with this fan
are designed to accept only one 12 gauge house wire and two lead wires from the fan.If your house wire is
larger than 12 gauge or there is more than one house wire to connect to the two fan lead wires, consult an
electrician for the proper size wire connectors to use.
WARNING: If using this fan in a DAMP location, this fan must be connected to a supply circuit that is protected
by a Ground Fault Circuit Interrupter (GFCI) to reduce the risk of personal injury, electrical shock or death.
5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL listed and
marked suitable for use with the model fan you are installing. Switches must be UL general use
switches. Refer to the instructions packaged with the light kits and switches for proper assembly.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of electrical shock or fire, do not use this fan with any solid state speed control
device or control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan
speed will cause a loud humming noise from fan.] (Note:This fan is suitable for use with remote control
approved for DAMP locations.)
8. Do not operate the reverse switch until fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after
installation. Do not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades.A dry dust cloth or lightly dampened
cloth will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all
possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.

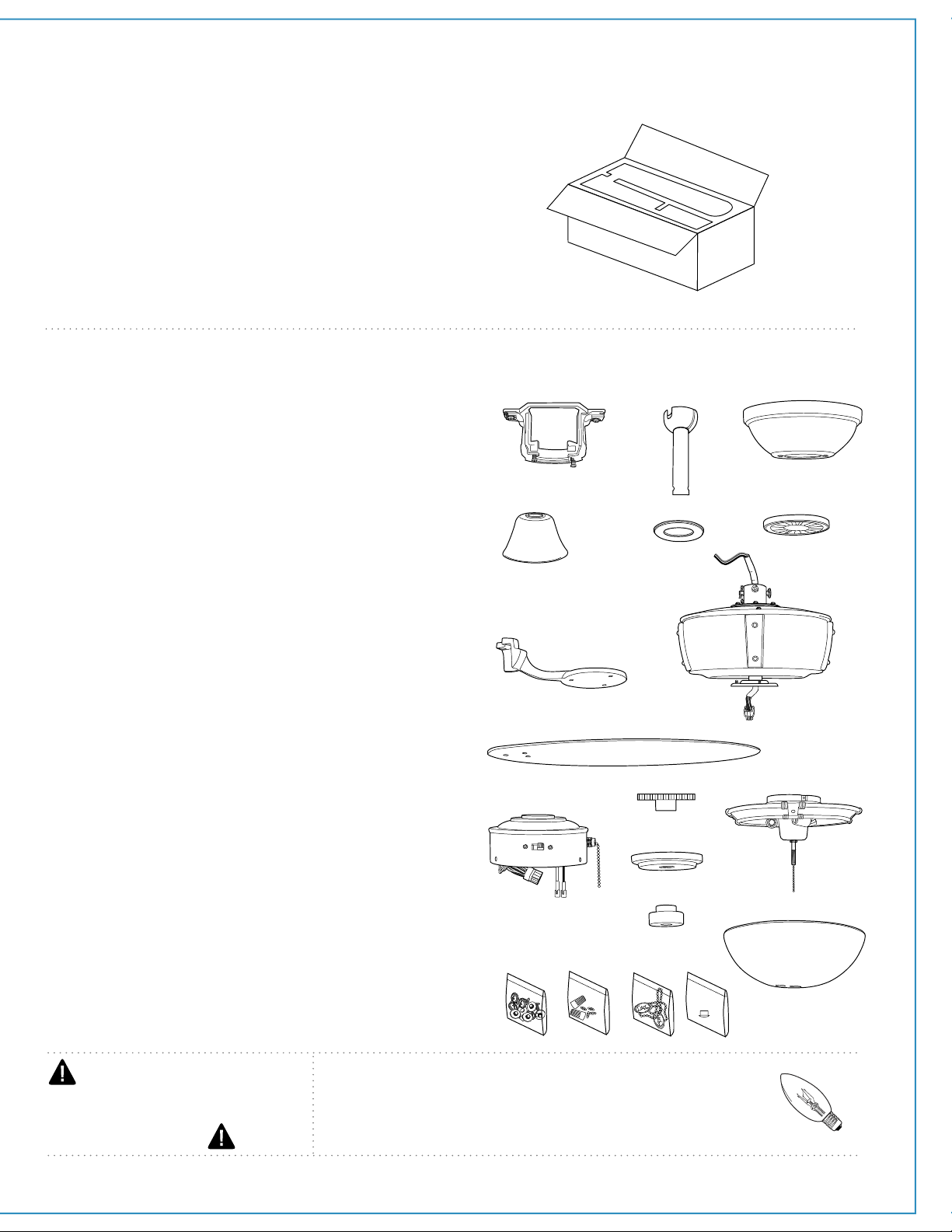

2. Parts Inventory.
a. hanging bracket. 1 piece
b. 6 in. downrod and hanging ball. 1 piece
c. canopy. 1 piece
d. yoke cover. 1 piece
e. canopy cover. 1 piece
f. blade plate.5 pieces
g. blade arm. 5 pieces
h. motor housing. 1 piece
i. blade. 5 pieces
j. switch housing. 1 piece
k. threaded washer (pre-attached to light kit
fitter). 1 piece
l. finial plate (pre-attached to light kit fitter).
1 piece
m. finial (pre-attached to light kit fitter). 1 piece
n. light kit fitter. 1 piece
o. glass shade.1 piece
p. hardware packs
page 2
d
h
ef
abc
1. Unpacking Your Fan.
Carefully open the packaging.Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
g
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
bulbs required:
3 x 40 watt max. candelabra base bulbs
(included)
j
i
o
n
p
m
l
k

4. Hanging Bracket Installation.
3. Installation Preparation.
page 3
ON
OFF
ON
OFF
Vaulted ceiling
angle is not to
exceed 25 degrees.
downrod
installation flushmount installation
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
blade edge
7 feet
(2.13m)
(76cm)
30
inches
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7ft. (2.13m) from the floor and 30in.
(76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).
This fan can be mounted with a downrod
on a normal or vaulted ceiling. The hanging
length can be extended by purchasing a longer
downrod (0.5in./1.27cm diameter). Other
installation, such as flushmount, is not available
for this fan.
Installation requires these tools:
Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters,and rated electrical tape.
hanging bracket
spring washers
outlet box screws
flat washers
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to
the OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure
the outlet box is securely attached to the building
structure and can support the full weight of the fan.
Ensure the outlet box is clearly marked "Suitable for Fan
Support." If not, it must be replaced with an approved
outlet box. Failure to do so can result in serious injury.
CAUTION: Be sure outlet box is grounded and that a
ground wire (green or bare) is present.
Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided with
new or original outlet box.* If installing on a vaulted
ceiling, face opening of hanging bracket towards high
point of ceiling. Arrange electrical wiring around the
back of the hanging bracket and away from the
bracket opening.
*Note: It is very important that you use the proper
hardware when installing the hanging bracket as this will
support the fan.

5. Fan Assembly.
NOTE: The important safety precautions and
instructions appearing in the manual are not
meant to cover all possible conditions and
situations that may occur. It must be understood
that common sense and caution are necessary
factors in the installation and operation of this fan.
page 4
canopy cover
yoke cover
motor
housing
yoke set screw
downrod
electrical wiring
clip
pin
set screw hole
set screw
hanging ball
stop pin
A
B

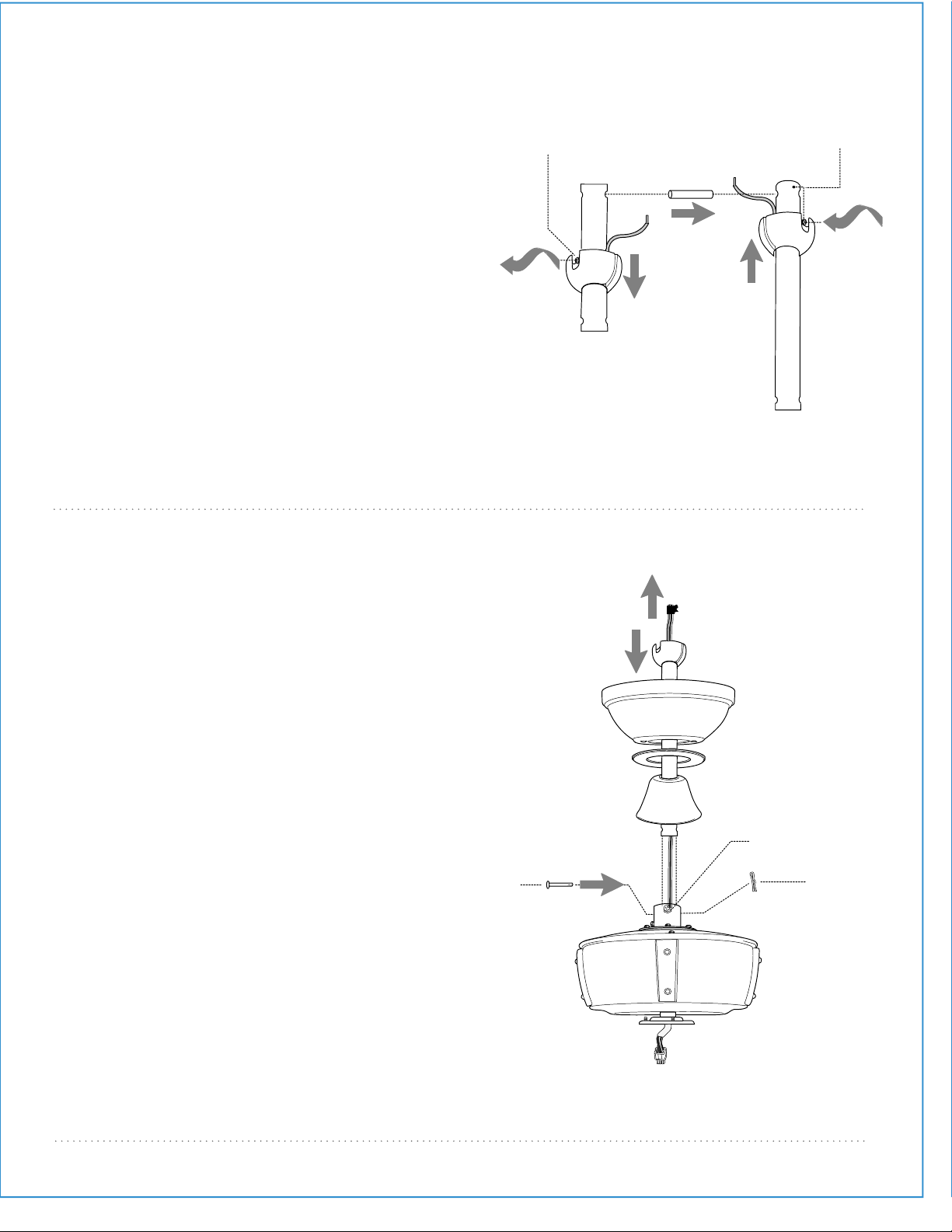

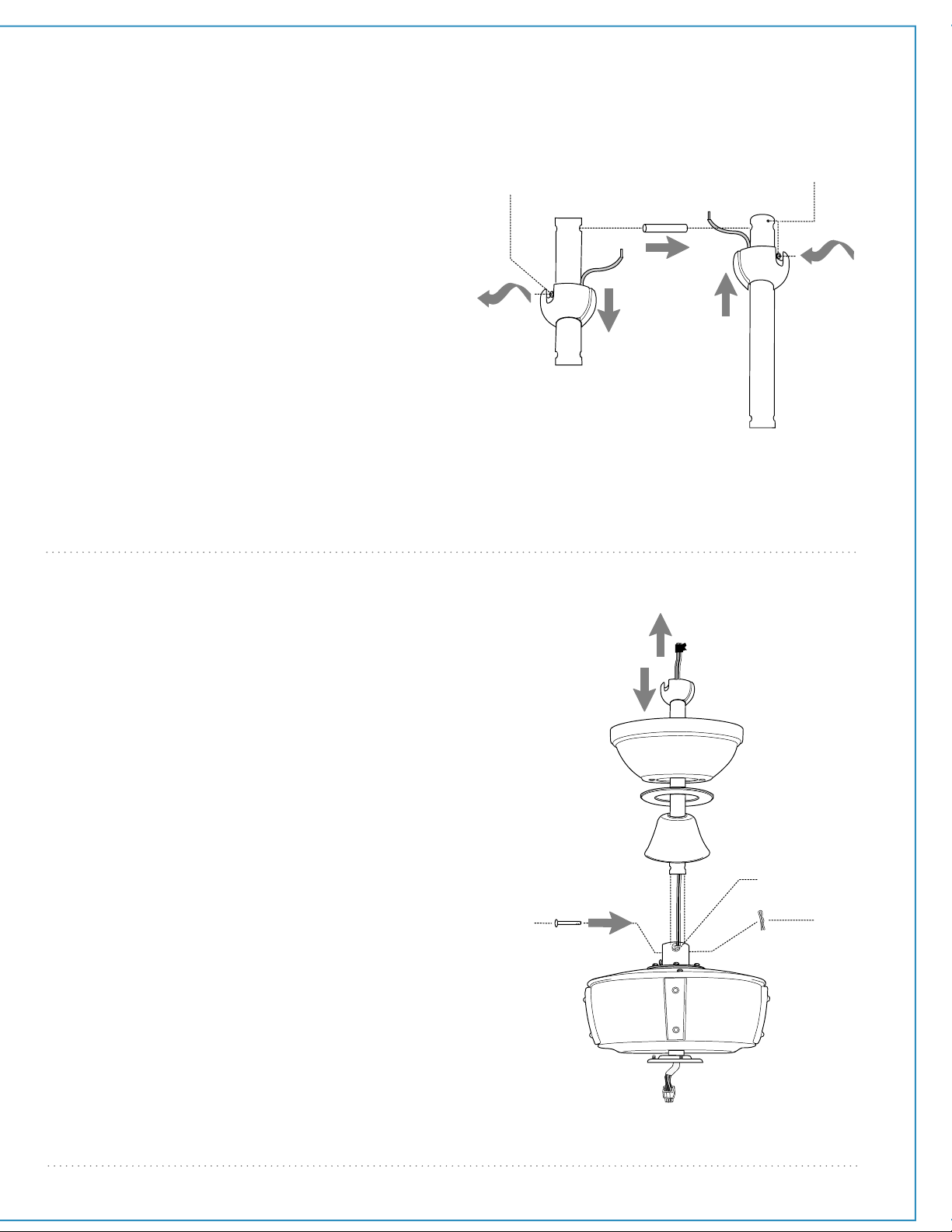

If you wish to extend the hanging length of
your fan, you must remove the hanging ball
from the 6in. downrod provided to use with an
extended downrod (sold separately). [If you
wish to use the 6in. downrod, please proceed to
instructions following the dotted line below.]
To remove hanging ball, loosen set screw on
hanging ball, lower hanging ball and remove
stop pin. Slide hanging ball off the original
downrod, A, and slide it down the longer
downrod, B (the top of the downrod should be
noted as having a set screw hole; use this hole
when setting the set screw). Insert stop pin into
top of extended downrod and raise hanging
ball. Be sure stop pin aligns with slots on the
inside of the hanging ball. Tighten set screw
securely.
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of
electrical tape to the ends of the electrical
wires--this will keep the wires together when
threading them through the downrod.
Loosen yoke set screws and nuts and remove
pin and clip at top of motor housing. Slide
downrod through canopy, canopy cover and
yoke cover. [Note: Canopy cover must be
turned with the non-slotted side toward the
motor housing.]
Thread electrical wires through downrod and
pull extra wire slack from the upper end of the
downrod.
Place downrod into the motor housing yoke
and re-insert pin and clip that were just
removed. Tighten yoke set screws and nuts
securely. Lower yoke cover to motor housing.
["Fan Assembly" continued on next page.]
canopy

6.Wiring.
page 5
5. Fan Assembly. (cont.)
hanging ball slot
hanging bracket tab
With the hanging bracket secured to the outlet
box and able to support the fan, you are now
ready to hang your fan. Grab the fan firmly with
two hands.Slide downrod through opening in
hanging bracket and let hanging ball rest on the
hanging bracket.Turn the hanging ball slot until
it lines up with the hanging bracket tab.
Tip: Seek the help of another person to hold the
stepladder in place and to lift the fan up to you
once you are set on the ladder.
CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to in the diagram to the
right, please use a qualified electrician.
WARNING: If using this fan in a DAMP location,
this fan must be connected to a supply circuit that
is protected by a Ground Fault Circuit Interrupter
(GFCI) to reduce the risk of personal injury,
electrical shock or death.

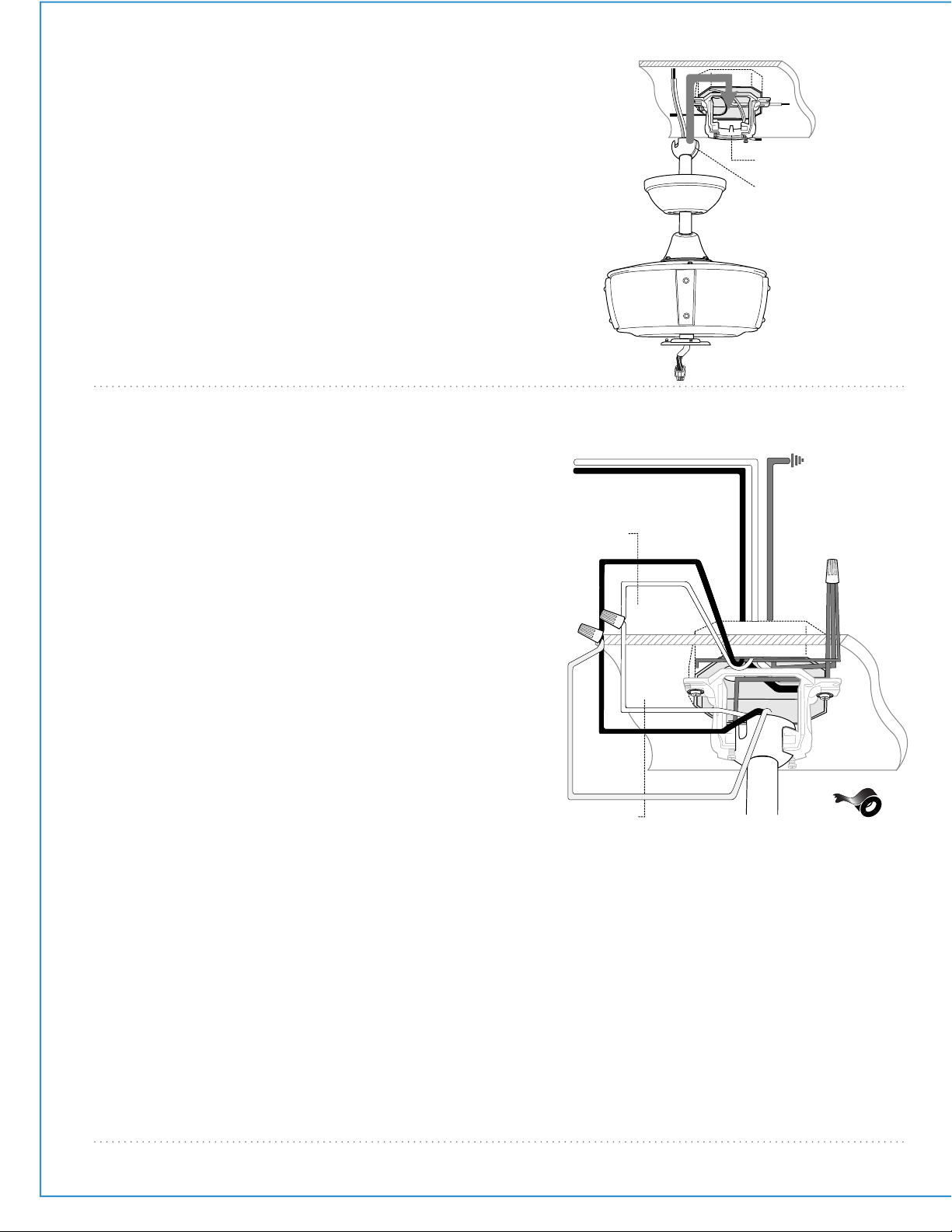

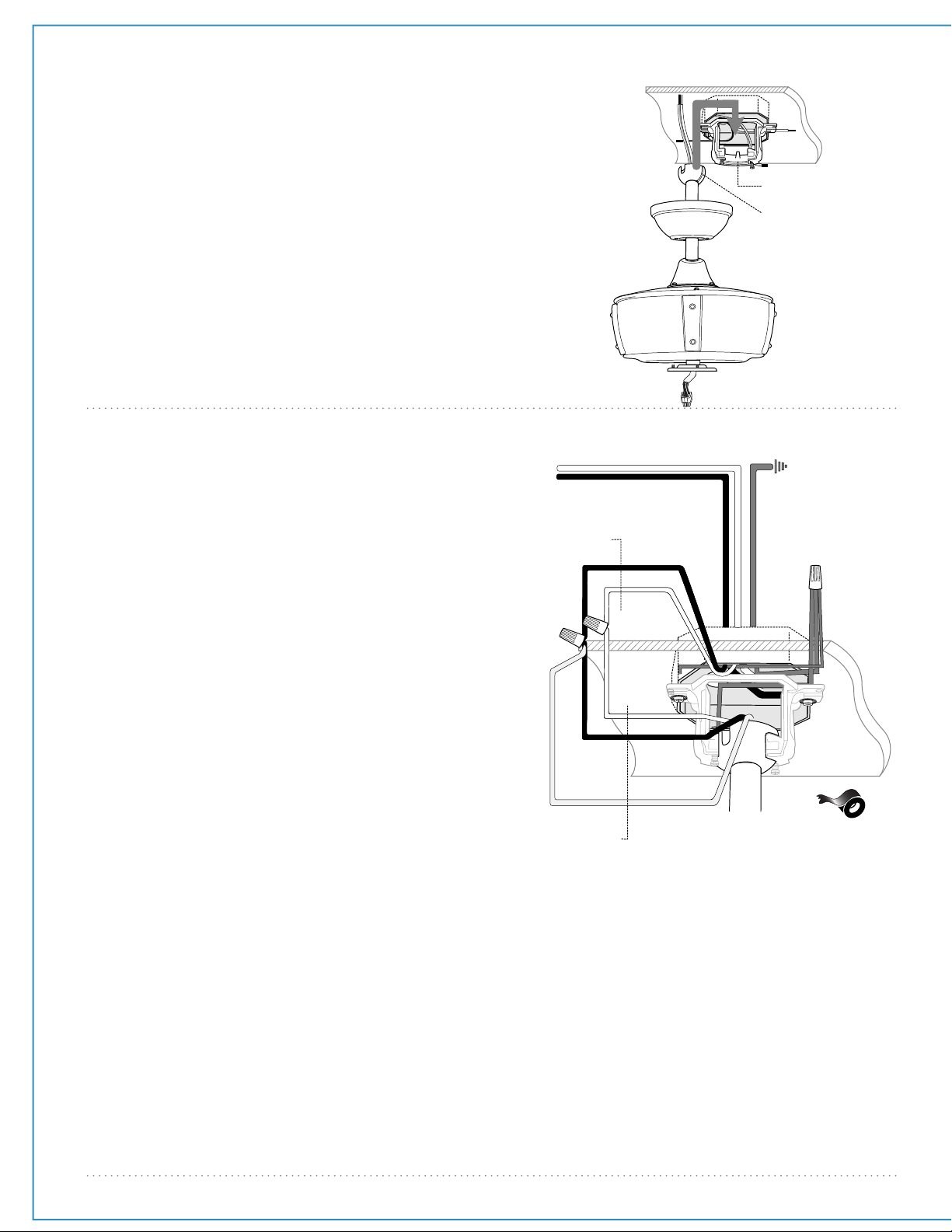

When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK and BLUE wires from fan to
BLACK wire from ceiling with wire connector
provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.
If you intend to control the fan light with a
separate light switch,connect BLUE wire from fan
to the BLACK supply from the independent
switch.
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
This fan is remote adaptable (remote control sold
separately). Note: Only remote controls approved
for DAMP locations can be used with this fan.
black
black
white
white
black supply wire
ground
(green
or bare)
white supply wire
*
ground
(green or bare)
from fan
from ceiling
blue

page 6
7. Canopy Assembly.
8. Blade Assembly.
canopy
hanging bracket
screw
screw
Locate 2 screws on underside of hanging bracket
and remove screw closest to the open end of the
hanging bracket. Partially loosen the other screw.
Lift canopy to hanging bracket. Place rounded part
of slotted hole in canopy over loosened screw in
hanging bracket and push up.Twist canopy to lock.
Re-insert screw that was removed and then tighten
both screws securely. Slide canopy cover up to
canopy, aligning rounded part of slotted holes in
canopy cover with screwheads in bottom of
canopy.Turn canopy cover to the right (clockwise)
until it stops.
canopy cover
motor
housing
blade
blade plate
blade arm
blade
attachment
screws and
washers
lock washer and
blade arm screw
Time Saver: Washers for blade screws can be
set on each blade screw prior to installing
blades.
Locate 15 blade attachment screws and
washers in hardware packs.Hold 1 blade plate
up to a blade and align holes,as shown, and
then lower a blade arm over blade holes.Insert
3 blade attachment screws (along with
washers) with fingers first and then tighten
screws securely with a Phillips screwdriver.
Repeat for the remaining blades.
Remove blade arm screws and lock washers
from underside of motor. Align blade arm holes
with motor screw holes and attach blade arm
with lock washers and blade arm screws.Before
securing screws permanently, repeat this
procedure with remaining blade arms. Securely
tighten all screws.
Note:Tighten blade arm screws twice a year.

page 7
10. Light Kit Assembly (Optional).
9. Switch Housing Assembly.
motor
housing
motor
housing
switch
housing
switch
housing
molex connections
blue
(or black)
black
white
white
switch housing
cap
light kit fitter
bulb
male plug
fitter plate screw
fitter plate
Remove 1 screw from fitter plate on
underside of motor and partially loosen the
other 2 screws.Align slotted holes in center
of switch housing with loosened screws in
fitter plate, allowing male plug from motor
housing to come through hole in middle of
switch housing.Twist switch housing to lock.
Re-insert screw that was removed and
secure all screws.
Connect male plug from motor housing to
female plug from switch housing,matching
up the colors on the male plug with the
colors on the female plug for correct fit.
Make sure that plugs connect completely.

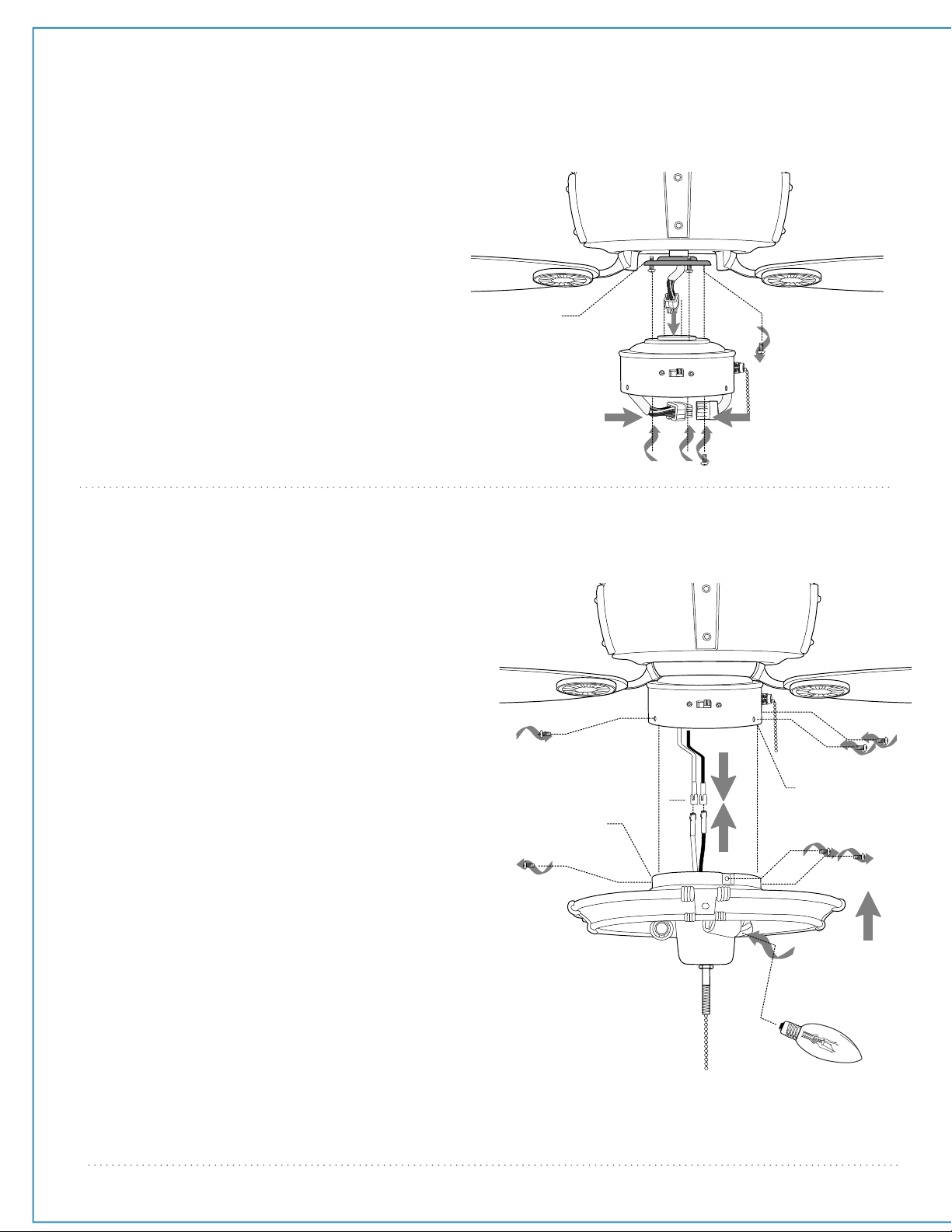

Remove 3 screws from outer edge of switch
housing cap.
If you wish to use your fan WITH the light
kit, locate BLUE (or BLACK) and WHITE wires
in switch housing labeled FOR LIGHT. Remove
and discard plastic that holds these 2 wires
together.
Next, locate WHITE and BLACK wires in light
kit fitter.
Connect WHITE wire from switch housing
to WHITE wire from light kit fitter. Connect
BLUE (or BLACK)wire from switch housing to
BLACK wire from light kit fitter. Be sure molex
connections snap together completely.
Carefully arrange wiring inside switch
housing.Align holes on outer edge of switch
housing cap with holes in switch housing,
making sure to align the red dot on the inside
of the switch housing with the red dot on the
inside of the switch housing cap. Re-insert 3
screws that were previously removed and
securely tighten all screws with a Phillips
screwdriver.
Install 3 candelabra base 40 watt max. bulbs
(included).
Important:When replacing bulbs, please
allow bulbs and glass shade to cool down
before touching.
["Light Kit Assembly" continued on next
page.
female plug

page 8
pull chain
glass shade
threaded washer
finial plate
finial

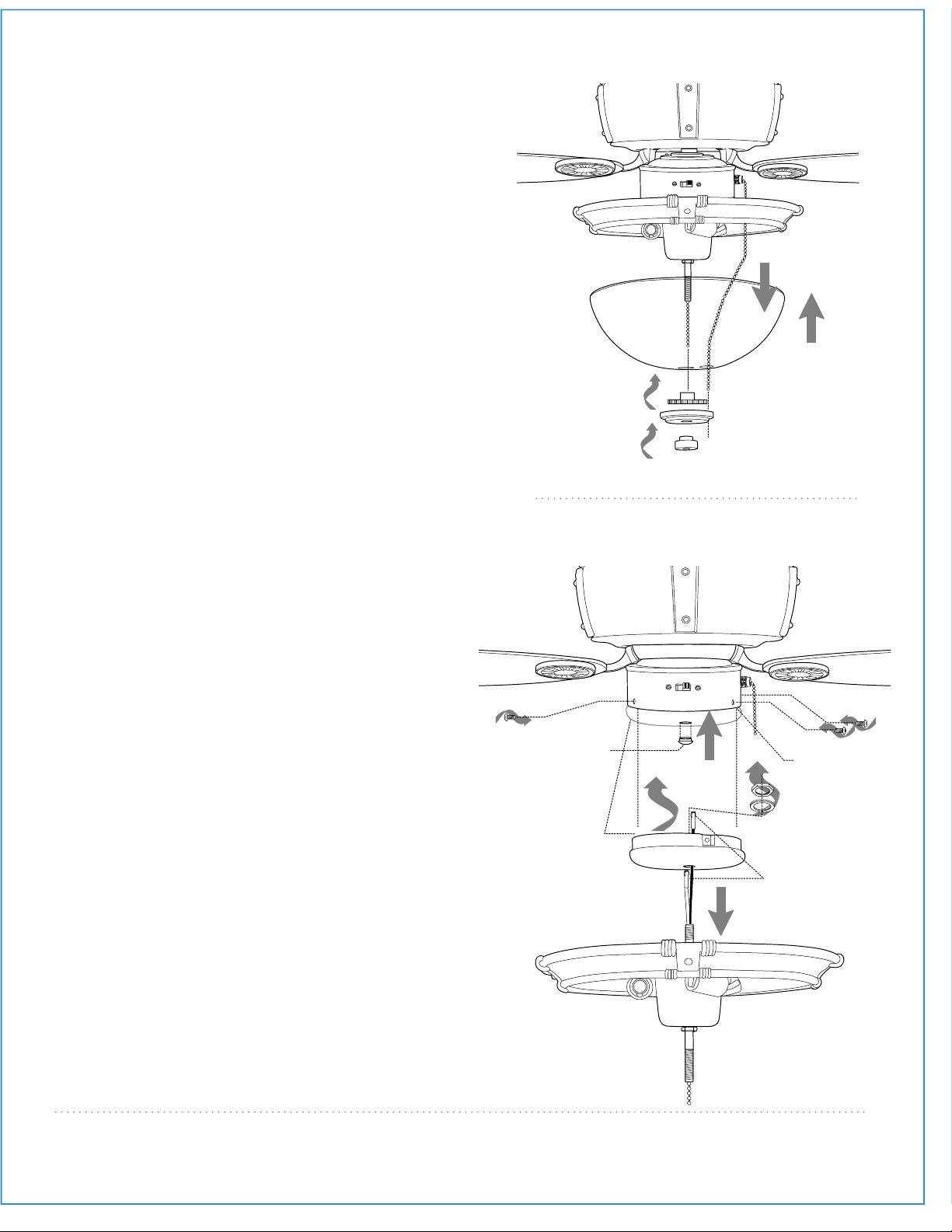

Remove finial,finial plate and threaded washer from
light kit fitter.
Guide pull chain on switch housing through hole in
top of light kit fitter, then raise glass shade in order to
guide pull chains through corresponding holes at the
bottom of the glass shade.Align threaded rod on light
kit fitter with hole in middle of glass shade and push
up gently, allowing threaded rod to come through
hole. (Be sure pull chain for fan operation does not rub
against bulb during operation.) Secure glass shade to
light kit fitter with threaded washer.
Note: Do not overtighten threaded washer as glass may
crack or break.
Align threaded rod with center hole in finial plate,
allowing pull chains to come through corresponding
holes in finial plate, and push up.Thread center pull
chain through hole in finial and tighten finial.
Note: Do not overtighten finial as glass may crack or
break.
10. Light Kit Assembly (Optional). (cont.)
motor
housing
switch
housing
molex
connections
switch housing
cap
center cap
light kit fitter

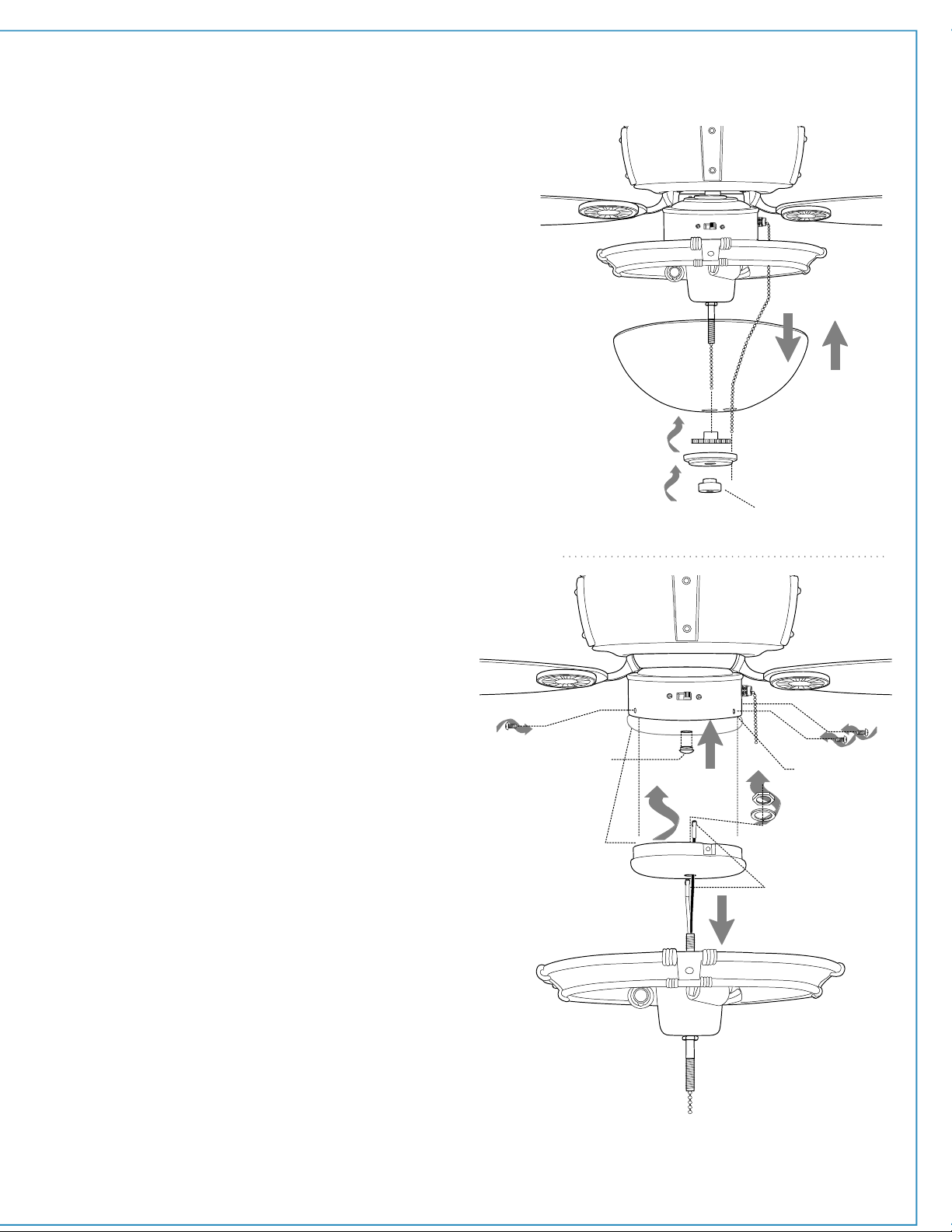

If you wish to use the fan WITHOUT the light kit,
remove the hex nut and lock washer from the
threaded rod at the top of the light kit fitter.
Unscrew the switch housing cap to remove it from
the light kit fitter and then gently feed the BLACK
and WHITE wires (one by one) from the light kit
fitter through the hole in the middle of the switch
housing cap.
Locate center cap in one of the hardware packs
and place firmly in hole in middle of switch
housing cap. Align holes in switch housing cap
with holes in switch housing. Re-insert screws that
were removed on previous page and securely
tighten all 3 screws with Phillips screwdriver.
lock washer
hex nut

page 9
11.Testing Your Fan.
diagram 1
diagram 2 diagram 3 diagram 4
It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable).Test fan speeds with the pull
chain on switch housing. Start at the OFF position (no
blade movement).First pull will set the fan to HI.
Second pull will set the fan to MEDIUM.Third pull will
set the fan to LOW.Fourth pull will re-set the fan to
OFF setting.Test light with pull chain in the middle.
(diagram 1) If fan and/or light do (does) not function,
please refer to "Troubleshooting" section to solve any
issues before contacting Customer Service.

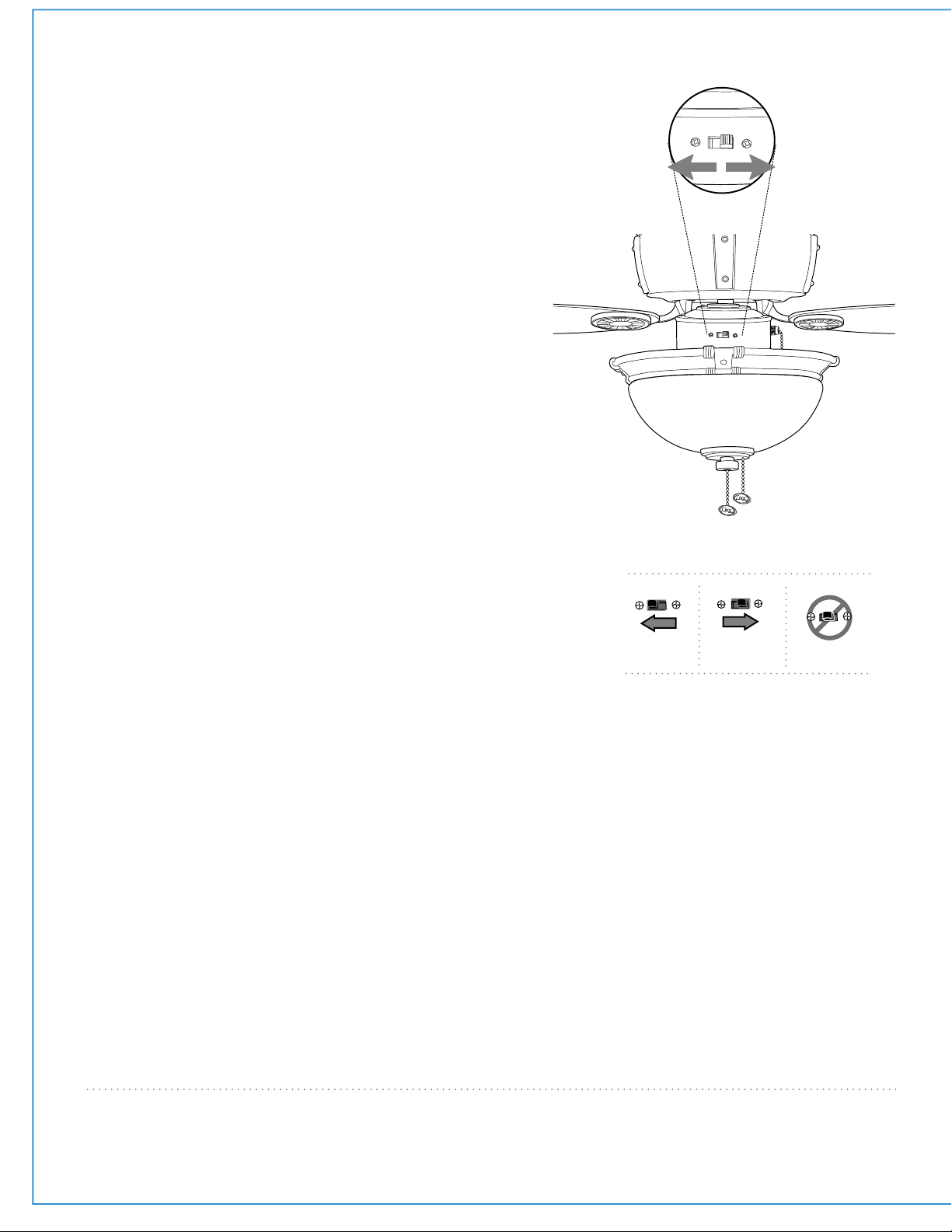

Turn fan completely off before moving the reverse
switch. Set reverse switch to recirculate air depending
on the season:
- LEFT position in summer (diagram 2)
- RIGHT position in winter (diagram 3)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting
in winter without feeling a difference in your comfort.
Important: Reverse switch must be set either
completely to the LEFT or completely to the RIGHT for
fan to function. If the reverse switch is set in the
middle position (diagram 4), fan will not operate.
reverse switch
pull chains

Troubleshooting. Warranty.
LITEX LIMITED LIFETIME WARRANTY:
LITEX INDUSTRIES, INC. warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1- YEAR WARRANTY: LITEX INDUSTRIES, LTD.will replace or
repair any fan which has faulty performance due to a
defect in material or workmanship.Contact Litex Customer
Service at 1-800-527-1292 to arrange for return of fan.
Return fan, shipping prepaid to Litex Industries,Ltd.We will
repair or ship you a replacement fan, and we will pay the
return shipping cost.
5- YEAR WARRANTY: LITEX INDUSTRIES, LTD.will repair or
replace at no charge to the original purchaser any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Litex
Industries.We will repair or ship purchaser a replacement
motor and Litex will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY: LITEX
INDUSTRIES, LTD. will repair, at no charge for labor only, to
the original purchaser, a fan motor that fails to operate
satisfactorily when failure results from normal use.Parts
used in the repair will be billed to the purchaser at
prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Litex Industries nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever.This
limitation as to consequential damages shall not apply in
states where prohibited.
page 10
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Parts Replacement.
For parts and information,please refer to
"Parts Inventory" on page 2.
Litex Customer Support:
1-800-527-1292
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan.
2.Verify that reverse switch is set completely in
either direction.
3. Check to be sure fan is wired properly.
4.Verify that male and female plugs are
connected properly in light kit fitter.
Problem: Light kit (optional) not lighting.
Solutions:
1. Check wall switch to fan.
2. Check that bulbs are installed correctly.
3. Check to be sure wires in canopy are wired
properly.
4.Verify that male and female plugs are
connected properly in light kit fitter.
5. Check to be sure that bulbs total no more than
190W. [Note: Lamping the light kit with bulbs that total
more than 190W will cause the wattage limiting device to
interrupt the flow of electricity to the light kit.]
Problem: Fan operates but light fails (if
applicable).
Solutions:
1. Check that bulbs are installed correctly.
2. Check to be sure wires in canopy are wired
properly.
3. Replace defective bulbs with same type of
bulb.
4.Verify that male and female plugs are
connected properly in light kit fitter.
5. Check to be sure that bulbs total no more than
190W. [Note: Lamping the light kit with bulbs that total
more than 190W will cause the wattage limiting device to
interrupt the flow of electricity to the light kit.]
Problem: Fan wobbles.
Solutions:
1. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.
2. Check to be sure set screw on hanging ball is
tightened securely.

IMPRESO EN CHINA
Guía de instalación
Para modelo:
E-EH52NON5C1S
Indice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación.Pág.3
Instalación del soporte de montaje.Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 5
Colocación de la cubierta decorativa.Pág.6
Colocación de las aspas. Pág.6
Instalación de la caja de encendido. Pág.7
Instalación del juego de luz (opcional).
Págs. 7 - 8
Verificación del funcionamiento del
ventilador. Pág. 9
Localización de fallas. Pág. 10
Garantía. Pág. 10
Piezas de repuesto. Pág. 10
peso neto del ventilador: 9,7 kg (21,38 lb)
REGISTRADO PARA
LUGAR HUMEDO
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
E192641
LISTED
For
Damp Location
F.P.O.
F.P.O.
For Placement Only
For Placement Only
El reglamento federal requiere que un
ventilador de techo con juego de luz
fabricado o importado después del 1ro
de enero del 2009 limite el vatiaje total
que consume el juego de luz a 190W.
Por lo tanto, este ventilador tiene un
aparato que sirve para limitar el
vatiaje.

página 1
SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal
o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU
VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del
ventilador que tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales,el Código
Nacional Eléctrico,y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de
la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un
electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación
de las aspas y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe
instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30
pulgadas) de las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por
lo menos 16 kilogramos (35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar cajas
de salida registradas con UL que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador" (Acceptable for Fan Support) y utilizar los tornillos proporcionados con la caja de
salida. La mayoría de las cajas de salida que normalmente se usan para sostener los aparatos de alumbrado no siempre son
apropiadas para sostener ventiladores y es posible que las tenga que reemplazar. En caso de duda,consultar con un
electricista calificado.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador.
Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador, consultar con un electricista para informarse sobre el tamaño correcto de conectores para cable que se deben
usar.
ADVERTENCIA: Si va a utilizar este ventilador en un lugar HUMEDO, hay que conectar el ventilador a un circuito de
alimentación que esté protegido por un Interruptor de Circuito de Falla de Tierra (GFCI,por sus siglas en inglés) para reducir
el riesgo de daño corporal,descarga eléctrica o la muerte.
5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo UL y también deben indicar que sirven para uso con este ventilador. Los interruptores
deben ser interruptores de uso general UL. Referirse a las instrucciones incluidas con el juego de luz y los
interruptores para ensamblarlos correctamente.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas,los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causará
un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto que tenga aprobación para
lugares HUMEDOS.)
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante
la instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente
húmedo para su limpieza general.
ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas
DISTINTAS a las provistas con este ventilador se invalidará la garantía.
NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.

bombillas necesarias:
3 bombillas de base candelabro de
40 vatios máx (incluidas)
página 2
a
1. Desempaquetado del ventilador.
2. Inventario de piezas.
Abrir el empaque cuidadosamente.Sacar los artículos
del embalaje.Sacar el motor y ponerlo en una
alfombra o en el embalaje para evitar rayar el acabado.
Guardar la caja de cartón o el empaquetamiento
original en caso de que tenga que mandar el
ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
a. soporte de montaje. 1 unidad
b. tubo de 15,24cm y bola que sirve para colgar.
1 unidad
c. cubierta decorativa. 1 unidad
d. cubierta del cuello. 1 unidad
e. tapa de la cubierta decorativa. 1 unidad
f. placa para el aspa. 5 unidades
g. brazo para el aspa. 5 unidades
h. bastidor del motor. 1 unidad
i. aspa. 5 unidades
j. caja de encendido. 1 unidad
k. arandela roscada (fijada de antemano al
conectador para el juego de luz). 1 unidad
l. placa del adorno con rosca (fijada de antemano
al conectador para el juego de luz). 1 unidad
m. adorno con rosca (fijado de antemano al
conectador para el juego de luz). 1 unidad
n. conectador para el juego de luz. 1 unidad
o. pantalla de vidrio. 1 unidad
p. paquetes de artículos de ferretería
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
d
h
ef
bc
g
j
i
o
n
p
m
l
k

página 3
ON
OFF
ON
OFF
3. Preparación para la instalación.
Se puede colgar este ventilador con tubo en un
techo regular o abovedado. La longitud colgante se
puede extender comprando un tubo más largo
(con diámetro de 1,27cm/0,5 pulg.). No hay ningún
otro tipo de instalación, como al ras con el techo,
disponible para este ventilador.
Para prevenir daño corporal y otros daños, estar
seguro de que el lugar en donde va a colgar el
ventilador le permite un espacio libre de 2,13m (7
pies) entre las puntas de las aspas y el piso y 76cm
(30 pulg.) entre las aspas y cualquier pared u otra
obstrucción.
Este ventilador es adecuado para habitaciones
hasta 37,2 metros cuadrados (400 pies cuadrados).
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips,destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
El ángulo de
inclinación del techo
abovedado no debe
exceder los 25 grados.
instalación
con tubo instalación al ras con el techo
borde del aspa
2,13m
(7 pies)
76cm
(30
pulg.)
12 pies - 20 pies
12 pies - 20 pies
3,66m - 6,1m
3,66m - 6,1m
4. Instalación del soporte de montaje.
soporte de montaje
arandelas de resorte
tornillos de la
caja de salida
arandelas planas
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: El no desconectar el suministro de fuerza
antes de la instalación puede tener por resultado lesiones
graves.
Quitar el aparato existente.
ADVERTENCIA: Si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada
a la estructura del edificio y que sea capaz de sostener el peso
total del ventilador. Asegurarse de que la caja de salida indique
claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si
no,se debe reemplazar con una caja de salida aprobada.El no
hacer el cambio si es necesario puede resultar en lesiones
graves.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable verde o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales,las arandelas de resorte y las arandelas planas de
su nueva o existente caja de salida.*Si hace la instalación
en un techo abovedado, colocar el soporte de montaje con
la abertura dirigida hacia la parte alta del techo.Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve
para sostener el ventilador.

página 4
bastidor
del motor
clavija
perno
5. Ensamblaje del ventilador.
Si usted desea extender la longitud colgante del
ventilador, usted tendrá que quitar la bola que sirve
para colgar del tubo de 15,24cm provisto para usarla
con un tubo más largo (a la venta por separado). [Si
desea utilizar el tubo de 15,24cm, favor de pasar a las
instrucciones después de la línea punteada más abajo.]
Para quitar la bola que sirve para colgar, aflojar el
tornillo de fijación de la bola que sirve para colgar,
bajar la bola que sirve para colgar y sacar el perno de
tope.Quitar la bola que sirve para colgar del tubo
original, A, y deslizarla sobre el tubo más largo, B (la
parte de arriba del tubo debe tener el agujero para el
tornillo de fijación en ese extremo; usar ese agujero
al colocar el tornillo de fijación).Introducir el perno
de tope en la parte de arriba del tubo más largo y
subir la bola que sirve para colgar.Asegurarse de que
el perno de tope se ponga en línea con las ranuras
dentro de la bola que sirve para colgar. Apretar bien
el tornillo de fijación.
Sugerencia: Para preparar los cables para pasarlos por
el tubo, poner un pedacito de cinta aisladora en la
punta de los cables--esto mantendrá los cables juntos
al pasarlos por el tubo.
Aflojar los tornillos de fijación del cuello y las tuercas en
la parte superior del bastidor del motor. Quitar el perno
y la clavija del cuello del bastidor del motor.Pasar el
tubo por la cubierta decorativa, la tapa de la cubierta
decorativa y la cubierta del cuello. [Nota: Se tiene que
voltear la tapa de la cubierta decorativa para que el
lado sin ranura dé al bastidor del motor.]
Pasar los cables del ventilador a través del tubo y con
cuidado jalar el cableado en exceso por la parte de
arriba del tubo.
Colocar el tubo dentro del cuello del bastidor del motor
y volver a introducir el perno y la clavija que se quitaron
anteriormente. Apretar los tornillos de fijación del
cuello y las tuercas completamente. Bajar la cubierta
del cuello hasta el bastidor del motor.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.]
agujero para el
tornillo de fijación
tornillo de fijación
bola que
sirve para
colgar
perno
de tope
A
B
NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual
van a abarcar todas las condiciones y situaciones
posibles que puedan ocurrir.Se debe entender que el
sentido común y la precaución son factores necesarios
en la instalación y la operación de este ventilador.
cubierta
decorativa
tornillo de fijación
del cuello
tapa de la cubierta
decorativa
cubierta del
cuello
tubo
cableado

página 5
5. Ensamblaje del ventilador. (cont.)
Ya que esté sujetado el soporte de montaje a la caja de
salida y capaz de apoyar el ventilador, usted está listo para
colgar el ventilador.Agarrar el ventilador firmemente con
las dos manos.Deslizar el tubo por la abertura del soporte
de montaje y dejar que se detenga la bola en el soporte.
Girar la bola que sirve para colgar hasta que la ranura de la
bola se alinee con la parte saliente del soporte de montaje.
Sugerencia: Solicitar ayuda de otra persona para sujetar la
escalera y para que le suba el ventilador cuando usted ya
esté preparado en la escalera para colgarlo.
ranura en la bola
que sirve para
colgar
parte saliente del
soporte de montaje
6. Instalación eléctrica.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor
a tierra (VERDE o pelado).
Asegurarse de que todas las conexiones eléctricas cumplan
con los Códigos o las Ordenanzas Locales y el Código
Nacional Eléctrico.Si usted no está familiarizado con el
alambrado eléctrico o los cables de la casa/el edificio son de
colores diferentes a los cuales se refieren en el diagrama al
lado,favor de buscar un electricista calificado.
ADVERTENCIA: Si va a utilizar este ventilador en un lugar
HUMEDO, hay que conectar el ventilador a un circuito de
alimentación que esté protegido por un Interruptor de
Circuito de Falla de Tierra (GFCI, por sus siglas en inglés)
para reducir el riesgo de daño corporal, descarga eléctrica
o la muerte.
Una vez que el ventilador esté bien sujeto en el soporte
de montaje, se puede hacer la instalación eléctrica como
sigue:
Conectar los cables NEGRO y AZUL del ventilador al cable
NEGRO del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable provisto.
Conectar todos los conductores a TIERRA (VERDES) del
ventilador a los PELADOS/VERDES del techo con un
conector para cable provisto.
Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador
al conductor NEGRO que corresponde al interruptor
independiente.
* Como una medida de seguridad adicional, envolver
cada conector para cable por separado con cinta
aisladora.
Este ventilador es adaptable para usar con control remoto (a
la venta por separado). Nota: Sólo se pueden utilizar
controles remotos que tengan aprobación para lugares
HUMEDOS con este ventilador.
negro
negro
blanco
blanco
alambre conductor negro
alambre conductor blanco
del techo
del ventilador
toma de tierra
(verde o
pelada)
toma de tierra
(verde o
pelada)
*
azul

página 6
7. Colocación de la cubierta decorativa.
8. Colocación de las aspas.
cubierta
decorativa
soporte de
montaje
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje.Aflojar parcialmente el otro
tornillo. Elevar la cubierta decorativa hasta el
soporte de montaje.Poner la parte redondeada del
agujero con ranura en la cubierta decorativa encima
del tornillo aflojado en el soporte de montaje y
empujar hacia arriba. Girar la cubierta decorativa
para cerrarla.Volver a introducir el tornillo que se
quitó, y luego apretar bien ambos tornillos. Subir la
tapa de la cubierta decorativa hasta la cubierta
decorativa, alineando la parte redondeada de los
agujeros con ranura en la tapa de la cubierta
decorativa con las cabezas de tornillo en el fondo de
la cubierta decorativa. Girar la tapa de la cubierta
decorativa a la derecha (en el sentido de las agujas
del reloj) hasta que ya no gire.
tornillo
tornillo
tapa de la cubierta
decorativa
Para ahorrar tiempo:Se pueden poner las
arandelas a los tornillos para fijar las aspas antes
de instalar las aspas.
Localizar 15 tornillos y arandelas en uno de los
paquetes de artículos de ferretería.Poner 1 de las
placas para las aspas debajo de un aspa y alinear
los agujeros,como se muestra, y luego colocar un
brazo para el aspa encima de los agujeros del
aspa. Introducir 3 tornillos para fijar las aspas
(junto con las arandelas) con los dedos primero y
luego apretar los tornillos bien con destornillador
de estrella Phillips.Repetir el procedimiento con
las demás aspas.
Sacar los tornillos para los brazos para el aspa y las
arandelas de seguridad del lado inferior del motor.
Alinear los agujeros de uno de los brazos para las
aspas con los agujeros para los tornillos en el
motor y fijar el brazo para el aspa con arandelas
de seguridad y tornillos.Antes de apretar los
tornillos bien, repetir el mismo procedimiento con
los demás brazos para las aspas. Apretar bien
todos los tornillos.
Nota: Apretar los tornillos para los brazos para el
aspa dos veces al año.
bastidor
del motor
brazo para
el aspa
aspa
tornillos y
arandelas
para fijar
el aspa
placa para el aspa
arandelas de
seguridad
y tornillos para
el brazo para el aspa

página 7
10. Instalación del juego de luz (opcional).
9. Instalación de la caja de encendido.
Quitar 1 tornillo de la placa de conexión en la
parte inferior del motor y aflojar los otros 2
tornillos.Alinear los agujeros con ranura de
en medio de la caja de encendido con los
tornillos aflojados en la placa de conexión,
dejando que el enchufe macho del bastidor
del motor pase por el agujero de en medio de
la caja de encendido. Girar la placa de la caja
de encendido para cerrarla.Volver a
introducir el tornillo que se quitó y asegurar
todos los tornillos.
Conectar el enchufe macho del bastidor del
motor al enchufe hembra de la caja de
encendido, haciendo coincidir los colores en
el enchufe macho con los del enchufe
hembra para que se conecten correctamente.
Asegurarse de que los enchufes se conecten
bien.
Quitar los 3 tornillos de la parte exterior de la
cubierta de la caja de encendido.
Si desea utilizar el ventilador CON el juego de luz,
localizar los cables AZUL (o NEGRO)y BLANCO en la
caja de encendido etiquetados "FOR LIGHT" (PARA
LA LUZ). Quitarles y tirar el plástico que liga los 2
cables.
Después, localizar los cables BLANCO y NEGRO en el
conectador para el juego de luz.
Conectar el cable BLANCO de la caja de encendido
al cable BLANCO del conectador para el juego de luz.
Conectar el cable AZUL (o NEGRO) de la caja de
encendido al cable NEGRO del conectador para el
juego de luz. Asegurarse de que las conexiones tipo
"molex" se cierren bien con un clic.
Con cuidado arreglar los cables dentro de la caja de
encendido. Alinear los agujeros en el borde exterior
de la cubierta de la caja de encendido con los
agujeros en la caja de encendido, asegurándose de
alinear el punto rojo dentro de la caja de encendido
y el punto rojo en la cubierta de la caja de encendido.
Volver a introducir los 3 tornillos que se quitaron
anteriormente y apretar bien todos los tornillos con
destornillador de estrella Phillips.
Instalar 3 bombillas de base candelabro de 40 vatios
máx. (incluidas).
Importante: Cuando necesite reemplazar las
bombillas,favor de dejar que se enfríen las bombillas
y la pantalla de vidrio antes de tocarlas.
[La "Instalación del juego de luz" continúa en la
página siguiente.]
bastidor del
motor
caja de encendido
enchufe macho
tornillo de la placa
de conexión
placa de
conexión
enchufe hembra
bastidor
del motor
caja de
encendido
conexiones tipo "molex"
negro
blanco
blanco
cubierta de la caja
de encendido
conectador para
el juego de luz
bombilla
azul
(o negro)

página 8
10. Instalación del juego de luz (opcional). (cont.)
Quitar el adorno con rosca,la placa del adorno con rosca y la
arandela con rosca del conectador para el juego de luz.
Pasar la cadena de encendido en la caja de encendido por el
agujero en la parte de arriba del conectador para el juego de
luz. Subir la pantalla de vidrio para pasar las cadenas de
encendido por los agujeros en la parte de abajo de la pantalla
de vidrio. Alinear la varilla roscada en el conectador para el
juego de luz con el agujero de en medio de la pantalla de
vidrio y empujar hacia arriba suavemente,dejando que la
varilla roscada pase por el agujero.(Asegurarse de que la
cadena de encendido del conectador para el juego de luz no roce
contra la bombilla mientras esté prendido el ventilador.)
Asegurar la pantalla de vidrio al conectador para el juego de
luz usando la arandela con rosca.
Nota:No apretar la arandela con rosca demasiado ya que el
vidrio se puede rajar o romper.
Alinear la varilla roscada con el agujero de en medio de la
placa del adorno con rosca,dejando que las cadenas de
encendido pasen por los agujeros correspondientes en la
placa del adorno con rosca y empujar hacia arriba.Pasar la
cadena de encendido de en medio por el agujero en el adorno
con rosca y apretarlo.
Nota:No apretar el adorno con rosca demasiado ya que el vidrio
se puede rajar o romper.
cadena de
encendido
pantalla de
vidrio
arandela con rosca
placa del adorno
con rosca
adorno con rosca
Si desea utilizar el ventilador SIN el juego de luz,
quitar la tuerca hexagonal y la arandela de seguridad
de la varilla roscada en la parte superior del
conectador para el juego de luz. Destornillar la
cubierta de la caja de encendido para quitarla del
conectador para el juego de luz y cuidadosamente
pasar los cables NEGRO y BLANCO (uno por uno) del
conectador para el juego de luz por el agujero de en
medio de la cubierta de la caja de encendido.
Localizar la tapa en uno de los paquetes de artículos
de ferretería y colocarla en el agujero de en medio de
la cubierta de la caja de encendido. Alinear los
agujeros en la cubierta de la caja de encendido con
los agujeros en la caja de encendido.Volver a
introducir los tornillos que se quitaron en la página
anterior y asegurar bien los 3 tornillos con
destornillador de estrella Phillips.
bastidor
del motor
caja de
encendido
conexiones
tipo "molex"
cubierta de la
caja de encendido
tapa
conectador para
el juego de luz
arandela de
seguridad
tuerca hexagonal
