5-MSP SERIES
MODÈLES DE LA
SÉRIE 5-MSP
MODELOS DE LA
SERIE 5-MSP
GINTRODUCTION
Enclosed with your Little Giant pump is an instruction sheet which provides you with information required to
safely own and operate your Little Giant pump. The instruction sheet primarily covers the standard models of
each pump series. The form is applicable to other models in the series not listed by catalog number in the
replacement parts list section of the instruction sheet. If the catalog number of your pump is not listed in the
replacement parts list section, then caution should be exercised when ordering replacement parts. Always
give the catalog number of your pump when ordering replacement parts.
The Little Giant unit you have purchased is of the highest quality workmanship and material It has been
engineered to give you long and trouble-free service. The Little Giant pumps are carefully packaged,
inspected and tested to insured safe operation and delivery. When you receive your pump, examine it
carefully to determine that there are no broken or damaged parts that may have occurred during shipment.
If damage has occurred, make notation and notify the firm that you purchased the pump from. They will
assist you in replacement or repair, if required.
READ INSTRUCTIONS CAREFULLY BEFORE ATTEMPTING TO INSTALL, OPERATE OR SERVICE
THE LITTLE GIANT PUMP. KNOW THE PUMP APPLICATION, LIMITATIONS, AND POTENTIAL HAZ-
ARDS. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO
COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY
DAMAGE! RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
SAFETY GUIDELINES
1. Make certain that the unit is disconnected from the power source before attempting to service or remove
any component.
2. Do not use to pump flammable or explosive fluids such as gasoline, fuel oil, kerosene, etc. Do not use in
explosive atmospheres. Pump should only be used with liquids compatible with pump component materials.
3. Do not handle pump with wet hands or when standing on a wet or damp surface or in water.
4. This pump is supplied with a grounding conductor and/or grounding type attachment plug. To reduce the
risk of electric shock. be certain that it is connected to a properly grounded grounding type receptacle.
5. In any installation where property damage and/or personal injury might result from an inoperative or
leaking pump due to power outages, discharge line blockage, or any other reason, a backup system(s)
and/or alarm should be used.
6. Support pump and piping when assembling and when installed. Failure to do so may cause piping to
break, pump to fall, motor bearing failures, etc.
7. If pump is an oil-filled pump, the motor housing is filled with a dielectric lubricant at the factory for
optimum motor heat transfer and lifetime lubrication of the bearings. Use of any other lubricant could
cause damage and void the warranty. This lubricant is non-toxic; however, if it escapes the motor housing,
it should be removed from the surface quickly by placing newspapers or other absorbent material on the
water surface to soak it up, so aquatic life is undisturbed.
ELECTRICAL CONNECTIONS
1. Check the pump label for proper voltage required. Do not connect to voltage other than that shown.
2. If pump is supplied with a 3-prong electrical plug, the third prong is to ground the pump to prevent
possible electrical shock hazard. DO NOT REMOVE the third prong from the plug. A separate branch
circuit is recommended. Do not use an extension cord. Do not cut plug from the cord. If the plug is cut
or the cord is shortened, then this action will void the warranty.
3. If the cord is equipped with stripped lead wires, such as on 230v models, be sure that the lead wires are
connected to a power source correctly. The (green/yellow) wire is the ground. The (blue or white) and the
(brown or black) are live.
CONSULT INSTRUCTION SHEET ILLUSTRATIONS FOR PROPER ASSEMBLY AND DISASSEMBLY OF YOUR
LITTLE GIANT PUMP.
OPERATION
1. Place pump on solid surface in water at least 3/4" deep.
2. Connect garden hose to hose adaptor or 1" diameter pipe directly into pump outlet.
3. Pump with screen will remove water to within 3/8". Pump without screen (it will snap off by wedging a coin
between the slots; see Figure 2) will remove water to within 1/8".
4. If the surface is dirt or sand, place pump on flat surface such as a piece of wood or metal to prevent it from
being clogged.
5. Do not let the unit run dry. It is designed to be cooled by pumping fluid. You may damage the seal and
the motor may fail if the pump is allowed to run dry.
6. If the unit is going to be idle for a period of time, follow the cleaning instructions outlined in the next
section. Do not let the unit freeze in the wintertime. This may cause cracking or distortion that may destroy
the unit.
7. When using 3/4" garden hose adaptor performance will be reduced approximately 15%. This pump does
not deliver enough pressure to operate lawn sprinklers properly.
8. If fused type plug is used on 230 V units, a 5.0 amp fuse is recommended.
9. If using an aluminum body pump in an area with water having a high mineral content (hard water) or if
other metals (copper tubing, metal fountain heads, etc.) are present in the pond or fountain, a condition
called “galvanic corrosion” may occur. The recommended solution to this situation is the use of a
sacrificial anode attached to the pump. This anode works on the same principle as the anode found in hot
water heaters and boat motors. Contact your local distributor and ask for the model SA-1 by Little Giant.
SERVICE INSTRUCTIONS
MAKE CERTAIN THE UNIT IS DISCONNECTED FROM THE POWER SOURCE BEFORE ATTEMPTING TO
SERVICE OR REMOVE ANY COMPONENT!
1. The motor housing of the pump is completely sealed and requires no service. Disassembly of the motor
housing or alteration of the power cord voids all warranty. The power cord on these units cannot be
replaced. In case of damage the whole unit must be replaced.
2. The motor is a continuous duty type sealed in oil with an automatic thermal overload protector device.
3. The pump can run against a restricted discharge such as a fountain without damage to the pump.
4. If the pump becomes clogged snap the screen off and clean out the area.
5. If necessary remove the six (6) screws holding the volute base to the motor housing and clean the volute.
6. If the impeller is removed make sure that a spacing of .050" (1.27 mm) with shaft pushed toward housing
is maintained when reassembling. (See Fig. 1.)
7. When reassembling remember to install the seal ring between the volute base and the motor housing.
3. Ne pas manipuler la pompe les mains humides, les pieds posés sur une surface mouillée ou humide, ou
les pieds dans l’eau.
4. Cette pompe est équipée d’un conducteur de mise à la terre et ou d’une fiche de branchement à prise de
terre. Pour réduire les risques d’électrocution, s’assurer qu’elle est bien raccordée à une prise de courant
appropriée comportant une borne de mise à la terre.
5. Dans le cas de toute installation où des dommages matériels ou des blessures pourraient survenir par
suite de l’emploi d’une pompe qui ne fonctionnerait pas ou qui fuirait à cause d’une panne de courant,
d’une canalisation de refoulement bouchée ou de toute autre raison, prévoir l’emploi de(s) dispositif(s) de
secours ou d’alarme voulu(s).
6. Veiller à bien étayer la pompe et la tuyauterie lors du montage et de la mise en place. Sinon, non seulement
les tuyaux risqueraient de se déchirer mais la pompe pourrait également faire défaut et les roulements du
moteur pourraient subir des dommages, etc.
7. Si la pompe est remplie d’huile. Ie carter est rempli d’huile diélectrique servant de caloporteur pour la
chaleur engendrée par le moteur et de lubrifiant pour les paliers. L’emploi d’un autre lubrifiant quel qu’il
soit pourrait endommager l’appareil et annuler la garantie. Bien que cette huile ne soit pas toxique, en cas
de fuite, I’enlever rapidement à l’aide de journaux posés rapidement à la surface de l’eau pour que la vie
aquatique ne soit pas perturbée.
CONNEXIONS ELECTRIOUES
1. Consulter l’étiquette de la pompe pour connaître la tension appropriée. Ne pas raccorder à une source
autre que la tension spécifiée.
2. Si la pompe est équipée d’une fiche d’aiimentation électrique à trois broches, la troisième est destinée à
raccorder la pompe à la terre pour éliminer les risques d’électrocution. NE PAS ENLEVER cette troisième
broche du cordon d’alimentation. Un circuit de branche séparé est recommandé. Ne pas utiliser un
prolongateur. Ne pas couper la fiche du cordon. Couper la fiche ou raccourcir le cordon entraînera
l’annulation de la garantie.
3. Si le cordon est muni de conducteurs codes à l’aide de rayures, comme pour les modèles en 230 volts,
s’assurer que ces fils sont correctement raccordés à la source d’alimentation électrique. Ainsi le fil vert/
jaune est prévu pour le retour à la terre alors que les deux autres (bleu ou blanc) sont sous tension.
LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT LE MONTAGE OU LE DEMONTAGE DE LA POMPE
LITTLE GIANT.
FONCTIONNEMENT
1. Poser la pompe sur une surface solide dans au moins 18 mm d’eau.
2. Brancher le tuyau de jardin sur l’adapteur our directement sur l’orifice femelle de 1".
3. La pompe muni d’une grille pompera jusqu’à 3/8 de po d’eau. La pompe sans grille (celle-ci se détache
lorsqu’on soulève un coin entre les ouvertures; voir Fig. 2) pompera jusqu’à 1/8 de po d’eau.
4. Si le fond est sale ou plein de sable, placer la pompe sur un morceau de bois ou une pièce métallique afin
d’éviter que la pompe ne se bouche. Ne pas soulever la pompe par le câble électrique.
5. Ne laissez pas l’appareil fonctionner à sec. Il est conçu pour se refroidir en pompant un liquide. Vous
pouvez endommager le joint et le moteur peut tomber en panne si vous laissez la pompe tourner à vide.
6. Si l’appareil doit rester inutilisé pendant un certain temps, suivez les instructions de nettoyage ci-dessous.
Ne laissez pas l’appareil geler en hiver. Cela peut entraíner des fêlures ou des déformations qui détruiraient
l’appareil.
7. Si l’appareil doit rester inutilisé pendant un certain temps, suivez les instructions de nettoyage ci-dessous.
Ne laissez pas l’appareil geler en hiver. Cela peut entraíner des fêlures ou des déformations qui détruiraient
l’appareil.
8. Si l’on utilise une prise de type fusible avec les unités 230 V, nous vous recommandons d’utiliser un fusible
de 5 ampères.
9. Si vous utilisez une pompe à corps d’aluminium dans de l’eau à forte teneur en minéraux (eau dure) ou
si d’autres matériaux métalliques (tuyaux en cuivre, têtes de fontaine, etc.) se trouvent dans l’étang ou la
fontaine, il peut y avoir “corrosion galvanique”. Pour y remédier, attacher une anode réactive à la pompe.
Cette anode fonctionne comme celles qu’on trouve sur les chauffe-eau instantanés et les moteurs de
bateaux. Renseignez-vous auprès de votre distributeur et demandez le modèle SA-1 de Little Giant.
DIRECTIVES D’ENTRETIEN
Votre pompe demandera très peu d’entretien. Si, pour une raison quelconque, elle ne peut pas fonctionner,
suivez les instructions ci-dessous!
1. Le carter moteur de la pompe est étanche et ne nécessite aucun
entretien spécial. La dépose du carter moteur ou tout travail
effectué sur le câble électrique annule la garantie. Le cordon
d’alimentation de ces unités ne peut être remplacé. En cas de
défectuosité, il faut remplacer toute l’unité.
2. Le moteur lubrifié est du type á usage continu et comprend
un dispositif de disjonction en cas de surchauffe.
3. La pompe peut fonctionner sans être endommagée, dans
un environnement à ecoulement non libre tel qu’une
fontaine.
4. Si la pompe est bouchée, déposer la crépine et la nettoyer.
5. Au besoin, dévisser les six vis maintenant la volute au
carter moteur et la nettoyer.
6. Si la turbine est déposée, s’assurer qu’il existe un jeu de 1,3 mm
(0,05 pouce) entre la turbine et le carter lorsque l’arbre est poussé à
fond. Se reporter à la Fig. 1.
7. Lors de la repose, ne pas oublier de monter le joint d’étanchéité entre la volute et le carter moteur.
Elle concerne en particulier les modèles standard de chaque série ainsi que les modèles des séries non listées
par numéro de catalogue sur la liste des pièces de rechange. Si le numéro de catalogue de la pompe achetée
ne fait pas partie de la liste des pièces de rechange, certaines précautions seront à prendre lors dos commandes
de pièces de rechange. Ne pas oublier d’indiquer le numéro du catalogue sur le bon de commande.
La qualité d’exécution et les matériaux du modèle Little Giant acheté sont parfaits. Cette pompe a été conque
pour fonctionner sans problèmes, de façon durable. Les pompes Little Giant ont été emballées et testées avec
soin pour procurer à l’acquéreur un fonctionnement et un rendement sûrs. A la réception, veiller à examiner
attentivement la pompe afin de s’assurer qu’aucune pièce n’a été endommagée pendant le transport. Si tel
n’est pas le cas, prendre note des dommages et aviser le distributeur chez qui la pompe a été achetée afin de
la faire réparer ou d’obtenir son remplacement.
LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT L’INSTALLATION, L’UTILISATION OU L’ENTRETIEN
DE LA POMPE LITTLE GIANT. PRENDRE ATTENTIVEMENT CONNAISSANCE DES POSSIBILITES
D’UTILISATION, DES RESTRICTIONS ET DES DANGERS S’Y RATTACHANT. ASSURER SA PROPRE
PROTECTION ET CELLES DES AUTRES EN OBSERVANT TOUTES LES DIRECTIVES DE SECURITE.
LE NON-RESPECT DE CES DIRECTIVES POURRAIT ETRE LA CAUSE DE BLESSURES OU DE
DOMMAGES MATERIELS. CONSERVER LE MODE D’EMPLOI POUR UN USAGE ULTERIEUR.
DIRECTIVES DE SECURITE
1. Veiller à débrancher l’appareil de sa source d’alimentation électrique avant l’entretien ou la dépose d’une
ou de plusieurs piéces.
2. Ne pas pomper des fluides explosifs ou inflammables tels qu’essence, mazout, kérosène, etc. Ne pas employer
dans une atmosphère comportant des risques de déflagration. La pompe ne doit servir qu’à pomper des liquides
compatibles avec les matériaux utilisés pour la fabrication des éléments qui la composent.
FINTRODUCTION

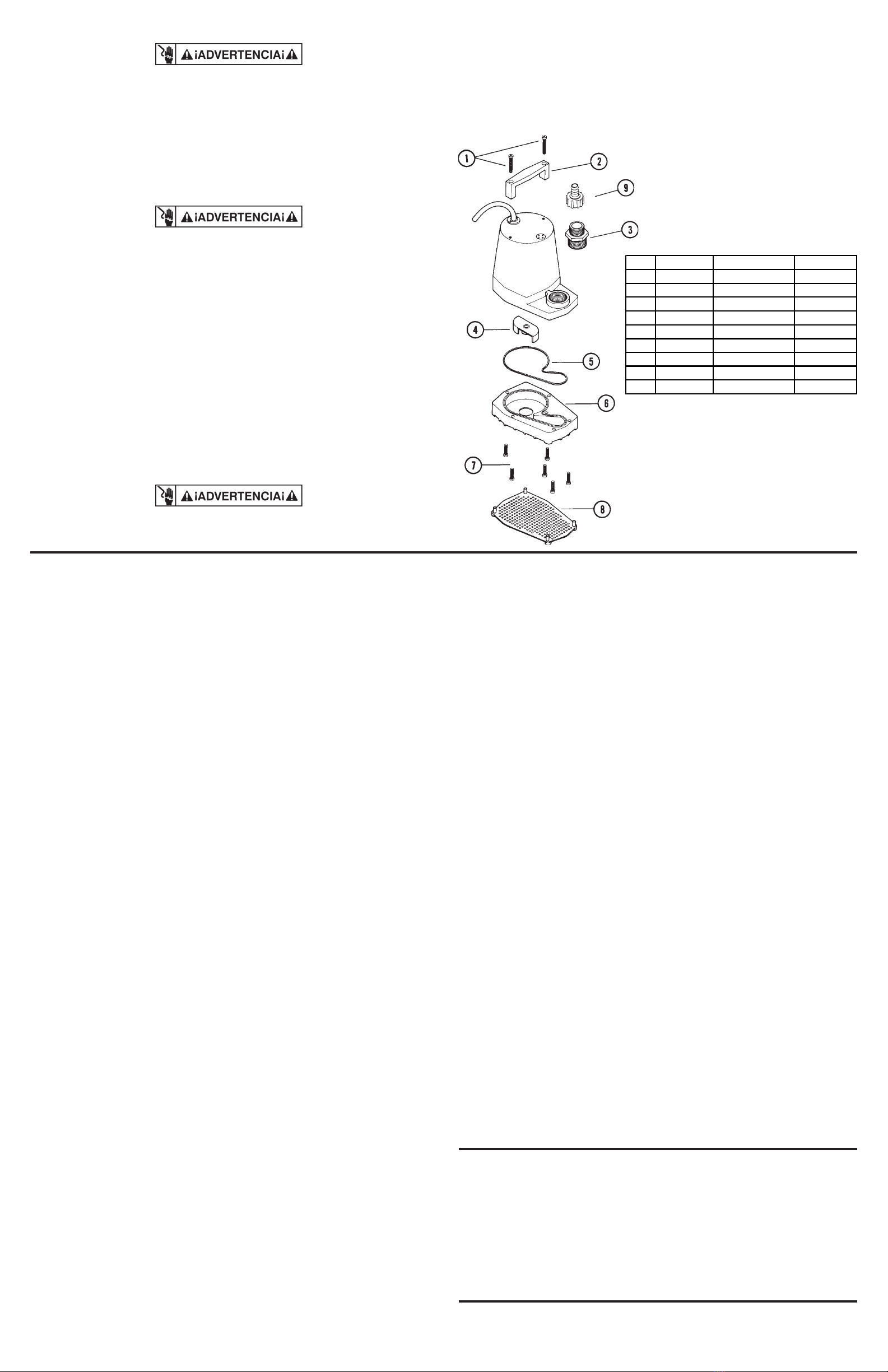

Fig. 1
EINTRODUCCION
Adjunta a su bomba Little Giant, se encuentra una hoja de instrucciones que le proporciona la informacion
necesaria para poseer y hacer funcionar sin peligro su bomba Little Giant. La hoja de instrucciones abarca
principalmente los modelos corrientes de cada serie de bombas. El formulario es aplicable a los demas
modelos de la serie, que no aparecen enunciados por número de catálogo en la seccion de la lista de piezas
de repuesto de la hoja de instrucciones. Si el número de catálogo de su bomba no aparece en la seccion de
la lista de piezas de repuesto, debe procederse con precaución al ordenar piezas de repuesto. Al ordenar
piezas de repuesto, indique siempre el número de catálogo de su bomba.
Los materiales y la mano de obra de la unidad Little Giant que usted ha adquirido, son óptimos. Se ha
fabricado para servirle sin tropiezos durante largo tiempo. Las bombas Little Giant se embalan, inspeccionan
y prueban cuidadosamente, para garantizar un funcionamiento y una entrega sin peligro. Cuando reciba su
bomba, examinela cuidadosamente, para veriticar que durante el transporte no se haya roto ni averiado
ninguna pieza. Si encuentra algun daño, tome nota de él, e informe a la firma de la cual adquirió la bomba;
ella le ayudará a cambiarla o repararla, si es necesario.
LEA CUIDADOSAMENTE LAS INSTRUCCIONES, ANTES DE INTENTAR INSTALAR, HACER FUNCIONAR O
REPARAR LA BOMBA LITTLE GIANT. CONOZCA LOS USOS, LIMITACIONES Y PELIGROS POTENCIALES
DE LA BOMBA. PROTEJASE Y PROTEJA A LOS DEMAS, OBSERVANDO TODAS LAS NORMAS DE
SEGURIDAD. Sl NO SE OBEDECEN LAS INSTRUCCIONES, PUEDEN PRODUCIRSE LESIONES, DAÑOS
MATERIALES O AMBOS. CONSERVE LAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO.
NORMAS DE SEGURIDAD
1. Cerciórese de que la unidad se encuentra desconectada de la fuente de electricidad, antes de tratar de
reparar o quitar cualquier pieza.
2. No utilice la bomba para bombear líquidos combustibles o explosivos, tales como gasolina, petróleo
combustible, kerosene, etc. No la utilice en ambientes explosivos. La bomba solamente debe utilizarse en
líquidos compatibles con los materiales de sus elementos integrantes.
3. No manipule la bomba con las manos mojadas, ni mientras se encuentre en una superficie mojada o
huímeda o entre el agua.
4. Esta bomba está dotada de un cable de puesta a tierra, un enchufe tomacorriente de puesta a tierra o
ambas cosas. Para reducir el riesgo de choque eléctrico, cerciórese de que se encuentre conectada a un
receptáculo de puesta a tierra, debidamente puesto a tierra.
5. En cualquier instalación en la cual puedan producirse daños materiales/o lesiones personales causados
por bombas que no funcionan o tienen escapes, debido a interrupciones del servicio eléctrico, a
obstrucciones de ia tuberéa de descarga o a cualquier otra razon debe utilizarse un sistema de seguridad,
una alarma o ambos.
6. Sostenga la bomba y la tubería durante el ensamblaje y la instalacion. La falta de soporte puede ocasionar
roturas de la tubería, caIídas de la bomba, fallas de los cojinetes del motor, etc.
7. Si la bomba es una bomba llena de aceite, la caja del motor viene de fábrica llena de un lubricante
dieléctrico, para proporcionar una termotransferencia óptima del motor y una lubricación permanente de
los cojinetes. El uso de cualquier otro lubricante podría causar averías y anular la garantía. Este lubricante
no es tóxico; no obstante, si escapa de la caja del motor, puede quitarse rápidamente de la superficie del
agua, colocando sobre ella toallas de papel u otro material absorbente para embeberlo, con el fin de no
perturbar la vida acuática.

LIMITED WARRANTY
Your Little Giant product is guaranteed to be in perfect condition when it leaves our Factory. It is warranted against
defective materials and workmanship for a period of 12 months (90 day warranty on Models: 1-AA-OM, GKPK-SC,
PP-1, PPS-1, PP-12, PPS-12, PP-230 and Cooler King) from date of purchase by the user. No warranty on brush wear
in Model 35-OM and impeller or cam in Models PP-1, PP-12, and PP-230.
Any product that should fail for either of the above two reasons and is still within the warranty period will be repaired or
replaced at the option of Little Giant as the sole remedy of buyer. For our customers in the CONTINENTAL UNITED STATES:
Please return the defective unit, postage paid, to the factory at 301 North MacArthur Blvd., Oklahoma City, OK 73127-6616. All
defective product returned under warranty will be fully inspected to determine the cause of failure before warranty is approved.
For our customers located elsewhere; it is not economical, due to duties and freight, to return the pump to the factory
for inspection. Please return the defective unit to any authorized distributor or dealer with a brief written explanation
of the problem. If there are no apparent signs of customer abuse, unit will be repaired or replaced. If dispute arises
over replacement of the pump, the distributor or dealer is to segregate such items and hold for inspection by a
representative of Little Giant Pump Company or notify factory with details of the problem for factory disposition and
settlement of warranty claim.
DISCLAIMER: THE FOREGOING WARRANTY IS AN EXCLUSIVE WARRANTY IN LIEU OF ANY OTHER EXPRESS
WARRANTIES. ANY IMPLIED WARRANTIES (INCLUDING, BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE) TO THE EXTENT EITHER APPLIES TO A PUMP
SHALL BE LIMITED IN DURATION TO THE PERIODS OF THE EXPRESS WARRANTIES GIVEN ABOVE.
Warranty will be VOID if any of the following conditions are found:
1. Sealed motor housing opened.
2. Product connected to voltage other than indicated on nameplate.
3. Cord cut off to a length less than three feet.
4. Pump allowed to operate dry (fluid supply cut off).
5. Pump used to circulate anything other than fresh water, light oils, or other mild liquids at approximately room
temperature.
6. Product abuse by customer.
Any oral statements about the product made by the seller, the manufacturer, the representatives or any other parties,
do not constitute warranties, shall not be relied upon by the user and are not part of the contract for sale. Seller’s and
manufacturer’s only obligation, and buyer’s only remedy, shall be the replacement and/or repair by the manufac-
turer of the product as described above. NEITHER SELLER NOR THE MANUFACTURER SHALL BE LIABLE FOR
ANY INJURY, LOSS OR DAMAGE, DIRECT, INCIDENTAL OR CONSEQUENTIAL (INCLUDING, BUT NOT LIMITED
TO INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR LOST PROFITS, LOST SALES, INJURY TO PERSON OR
PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS), ARISING OUT OF THE USE OR THE
INABILITY TO USE THE PRODUCT AND THE USER AGREES THAT NO OTHER REMEDY SHALL BE AVAILABLE TO
IT. Before using, the user shall determine the suitability of the product for the intended use, and user assumes all risk
and liability whatsoever in connection therewith.
Some states and countries do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty gives you
specific legal rights, and you may also have other rights which vary from state to state and country to country.
The National Electric Code (in the USA) and similar codes in other countries require a Ground Fault Circuit Inter-
rupter (GFCI) to be installed in the branch circuit supplying fountain equipment rated above 15 volts. 115 volt GFCI’s
(with various cord lengths) are in stock, and we recommend each pump be used with a GFCI.
GARANTIE LIMITÉE
La présente garantit que votre pompe Little Giant est en parfaite condition à sa sortie de l’usine. La pompe est
garantie contre tout défaut de matériau ou de fabrication pendant une période de 12 mois (90 jours pour les Modèles:
1-AA-OM, GKPK-SC, PP-1, PPS-1, PP-12, PPS-12, PP-230 et Cooler King) à partir de la date d’achat initial. L’usure
des balais sur le modèle 35-OM ainsi que les dommages au rotor ou à la came sur les modèles PP-1, PP-12 et PP-
230 ne sont pas couverts par la présente garantie.
Tout produit encore garanti qui serait défectueux pour l’une des deux raisons sus-mentionnées sera réparé ou
remplacé à la discrétion du fabricant. L’acheteur n’aura pas d’autre recours. Pour nos clients aux ÉTATS-UNIS
(territoire continental seulement): Veuillez retourner l’article défectueux suffisamment affranchi à l’usine à l’adresse
suivante 301 North MacArthur Blvd., Oklahoma City, OK 73127-6616. Tous les produits garantis retournés feront
l’objet d’une inspection détaillée afin de déterminer si la défectuosité est couverte par la garantie. Pour les clients à
l’extérieur des États-Unis : étant donné les frais de douane et de transport, il n’est pas économique de retourner la
pompe à l’usine pour inspection. Expédier la pompe ainsi qu’une brève description du problème à tout distributeur
ou détaillant autorisé. Si elle ne présente aucun signe apparent d’une mauvaise utilisation, elle sera remplacée ou
réparée. S’il y a conflit sur la nécessité de remplacer la pompe, le distributeur ou le détaillant devra garder celle-ci et,
soit la fera inspecter par un représentant de Little Giant Pump Company, soit avisera l’usine du problème afin de
connaître la décision de celle-ci et le règlement de la réclamation.
DÉNÉGATION: LA GARANTIE ÉNONCÉE DANS LES PRÉSENTES EST EXCLUSIVE ET REMPLACE TOUTE
AUTRE GARANTIE EXPRESSE OU IMPLICITE; CELA COMPORTE, MAIS NON EXCLUSIVEMENT, TOUTE
GARANTIE IMPLICITE D’APTITUDE À LA COMMERCIALISATION OU D’APTITUDE PARTICULIÈRE, POUVANT
S’APPLIQUER À UNE POMPE LITTLE GIANT. DE PLUS, ELLE NE S’APPLIQUE QUE DURANT LA PÉRIODE DE
COUVERTURE PRÉCISÉE CI-DEVANT.
La présente garantie sera ANNULÉE si:
1. Le boîtier scellé du moteur a été ouvert;
2. Le branchement à une tension autre que celle indiquée sur la plaque du fabricant a été effectué;
3. Le fil d’alimentation a été coupé à une longueur inférieure à 0,91 m (trois pieds);
4. La pompe a tourné à vide (l’alimentation en liquide a été coupée);
5. La pompe a été utilisée pour faire circuler des liquides autres que de l’eau fraîche, des huiles légères ou d’autres
liquides non corrosifs et ce, à la température ambiante;
6. La pompe a été mal utilisée.
Toute déclaration sur la pompe faite oralement par le vendeur, le fabricant, le représentant ou par toute autre partie
ne constitue pas une garantie et, par conséquent, ne peut servir à l’utilisateur. De plus, une telle déclaration ne peut,
en aucun cas, faire partie du contrat de vente. L’unique obligation du vendeur et du fabricant, et l’unique recours de
l’acheteur, est le remplacement ou la réparation de la pompe selon les modalités décrites précédemment. NI LE
VENDEUR NI LE FABRICANT NE PEUVENT ÊTRE TENUS RESPONSABLES DE TOUTE BLESSURE, TOUTE PERTE,
OU TOUT DOMMAGE DIRECT, INDIRECT OU ACCESSOIRE (INCLUANT, MAIS NON EXCLUSIVEMENT, LES VENTES
OU PROFITS PERDUS, LES ATTEINTES AUX PERSONNES OU À LA PROPRIÉTÉ OU TOUTE AUTRE PERTE
INDIRECTE OU ACCESSOIRE) RÉSULTANT DE L’UTILISATION OU DE L’INCAPACITÉ D’UTILISATION DE LA POMPE,
ET L’ACHETEUR CONVIENT QU’IL NE DISPOSE D’AUCUN AUTRE RECOURS. L’acheteur doit s’assurer que la
pompe convient à l’usage projeté; il assume aussi tout risque et toute responsabilité relativement à cet usage.
Certaines juridictions ne permettent pas la limitation de la durée d’une garantie ou l’exclusion ou la limitation de
responsabilité pour des dommages indirects ou accessoires. Par conséquent, il est possible que la limitation ou
l’exclusion indiquée précédemment puisse ne pas être applicable. Cette garantie vous donne des droits particuliers
et peut-être d’autres, dépendamment des juridictions en vigueur.
Le code national de l’électricité et autres codes semblables d’autres pays exigent l’installation d’un interrupteur avec
mise à la terre (GFI) sur le circuit d’alimentation de la fontaine pour toute installation dont la tension est supérieure à
15 volts. Nous offrons de tels interrupteurs (avec différentes longueurs de fil) et nous recommandons que chaque
pompe soit reliée à un interrupteur de ce type.
GARANTIA LIMITADA
El producto que Little Giant le ofrece está garantizado a estar en perfectas condiciones al momento de salir de la
fábrica. El producto está garantizado contra materiales y fabricación defectuosa por un período de 12 meses (una
garantía de 90 días para los Modelos: 1-AA-OM, GKPK-SC, PP-1, PPS-1, PP-12, PPS-12, PP-230 y Cooler King)
desde la fecha en la cual fue comprada por el usuario. No hay garantía contra el gasto del cepillo del Modelo 35-OM
e impulsor o leva en los Modelos PP-1, PP12 y PP-230.
Cualquier producto que falle por alguna de las dos razones anteriores y que esté dentro del período de garantía
será reparado o reemplazado a opción de Little Giant y éste será el único remedio del comprador. Para nuestros
clientes en los ESTADOS UNIDOS CONTINENTALES: Por favor, devolver la unidad defectuosa, con el porte pagado,
a la fábrica en 301 North MacArthur Blvd., Oklahoma City, OK 73127-6616. Todo producto defectuoso devuelto bajo
la garantía será cuidadosamente inspeccionado para determinar la causa de la falla antes de aprobar la garantía.
Para nuestros clientes ubicados en otros lugares; no es económico devolver la bomba a la fábrica para que ésta sea
inspeccionada, debido a los impuestos y al flete. Por favor, devuelva la unidad defectuosa a cualquier distribuidor o
vendedor autorizado con una breve explicación por escrito del problema. Si no existen señas aparentes de abuso
por parte del cliente, la unidad será reemplazada o reparada. Si se produce una disputa sobre el reemplazo de la
bomba, el distribuidor o vendedor debe separar los artículos y retenerlos para que sean inspeccionados por un
representante de Little Giant Pump Company o avisarle a la fábrica de los detalles del problema para que la fábrica
disponga de las acciones necesarias y resuelva el reclamo de la garantía.
DESAUTORIZACION: LA GARANTIA ANTERIOR ES UNA GARANTIA EXCLUSIVA EN LUGAR DE CUALQUIER
OTRA GARANTIA EXPRESA. CUALQUIER GARANTIA IMPLICADA (INCLUYENDO PERO NO LIMITADO A
CUALQUIER GARANTIA IMPLICADA DE COMERCIALIZACION O APTITUD PARA PROPOSITO PARTICULAR)
EN LA MEDIDA EN QUE SE PUEDA APLICAR A UNA BOMBA, QUEDARA LIMITADA EN DURACION A LOS
PERIODOS DE GARANTIAS PROPORCIONADOS ANTERIORMENTE.
La garantía será declarada NULA si se encuentran cualesquiera de las siguientes condiciones:
1. El alojamiento sellado del motor abierto.
2. El producto conectado a un voltaje que no es el indicado en la placa principal.
3. El cable cortado a menos de tres pies (0,91 m.).
4. Se permitió que la bomba opere en seco (envío de fluido cortado).
5. La bomba empleada para hacer circular cualquier otra sustancia que no sea agua fresca, aceites livianos u otros
líquidos livianos aproximadamente a temperatura ambiente.
6. Abuso del producto por parte del cliente.
Cualquier declaración oral acerca del producto hecha por el vendedor, fabricante, representantes o cualquiera de
las partes, no constituyen garantías, el usuario no debe confiarse de ellas, y no forman parte del contrato de compra-
venta. La única obligación del vendedor y del fabricante y el único remedio para el comprador, será la reposición y/
o reparación del producto por parte del fabricante bajo las condiciones descritas anteriormente. NI EL VENDEDOR
NI EL FABRICANTE SE HACEN RESPONSABLES DE NINGUNA LESION, PERDIDA O DAÑO, DIRECTO, INCIDEN-
TAL O CONSECUENTE (INCLUYENDO, PERO SIN LIMITARSE A, DAÑOS INCIDENTALES O CONSECUENTES
DEBIDO A GANANCIAS PERDIDAS, VENTAS PERDIDAS, DAÑOS A PERSONAS O PROPIEDADES O CUALQUIER
OTRA PERDIDA INCIDENTAL O CONSECUENTE), QUE RESULTE DEL USO O DE LA IMPOSIBILIDAD DEL USO
DEL PRODUCTO, Y EL COMPRADOR ACUERDA QUE NO EXISTE OTRO REMEDIO DISPONIBLE PARA EL. Antes
de usar, el usuario debe determinar si el producto se adapta al uso deseado, y el usuario asume todos los riesgos
y responsabilidades en relación a ello.
Algunos estados y países no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o
limitación de daños incidentales o consecuentes, de manera que las limitaciones o exclusiones anteriores podrían
no tener aplicación en su caso. Esta garantía le da derechos legales específicos, y usted podría disponer también
de otros derechos que varían de un estado a otro y de un país a otro.
El Código Eléctrico Nacional (en los Estados Unidos) y códigos similares en otros países requieren un Interruptor
de circuito de falla de conexión a tierra (GFCI) para ser instalado en el circuito secundario que suministra equipo de
fuente calibrado por encima de 15 voltios. En el almacén se encuentran GFCI de 115 voltios (con varias longitudes
de cable), y recomendamos que cada bomba sea usada con un GFCI.
©Copyright 2002 Little Giant Pump Co.
Form 993101 — 10/2002
Little Giant Print Services
CONEXIONES ELECTRICAS
1. Consulte el rótulo de la bomba, para conocer el voltaje adecuado que se requiere. No la conecte a un
voltaje distinto del indicado.
2. Si la bomba está dotada de un enchufe eléctrico de tres dientes, el tercer diente es para ponerla a tierra, con
el fin de prevenir el peligro de posibles choques eléctricos. NO QUITE el tercer diente del enchufe. Se
recomienda un circuito de ramal independiente. No utilice cables de extensión. No corte el enchufe del
cable. Si se corta el enchufe o se acorta el cable, la garantiá será nula.
3. Si el cable viene dotado de hilos conductores forrados, como ocurre en los modelos de 230 voltios,
cerciórese de que los hilos conductores se encuentren conectados correctamente a una fuente de
electricidad. El hilo verde o amarillo, es el de puesta a tierra; el hilo azul o blanco y el marrón o negro, son
hilos con corriente.
CONSULTE LAS ILUSTRACIONES DE LA HOJA DE INSTRUCCIONES, PARA MONTAR Y DESMONTAR
CORRECTAMENTE SU BOMBA LITTLE GIANT.
FUNCIONAMIENTO
1. Coloque la bomba sobre una superficie sólida en agua a una profundidad de por lo menos de 3/4".
2. Conecte la manguera de jardín al adaptador de manguera o un tubo de 1" de diámetro directamente a la
salida de la bomba.
3. La bomba con malla sacará agua hasta quedar 3/8". La bomba sin malla (se desencaja poniendo una
meneda entre las ranuras: véase la Fig. 2) sacará agua hasta quedar 1/8".
4. Si la superficie es de tierra o arena, coloque la bomba sobre una superficie plana como un trozo de madera
o metal para evitar que la bomba se tape.
5. No deje que la unidad en operación se quede sin agua. Esta diseñada para ser enfriada por medio del
bombeo de liquido. Usted puede dañar el sello y el motor puede fallar si se permite que la bomba opere
sin agua.
6. Si la unidad se mantiene sin funcionar por un período de tiempo largo, siga las instrucciones de limpieza
descritas en la próxima sección. No permita que la unidad se congele en invierno. Esto puede causar
agrietamiento o deformaciones, lo cual puede dest ruir la unidad.
7. Si la unidad se mantiene sin funcionar por un período de tiempo largo, siga las intstrucciones de limpieza
descritas en la próxima sección. No permita que la unidad se congele en invierno. Esto puede causar
agrietamiento o deformaciones, lo cual puede dest ruir la unidad.
8. Si se usa el enchufe con fusible en las unidades de 230V, se recomienda usar un fusible de 5.0 amperios.
9. Si se usa una bomba con alojamiento de aluminio en un área con agua de alto contenido mineral (agua
dura) o si otros metales (tubería de cobre, cabezas de fuente metálicas, etc.) están presentes en el
estanque o fuente, puede ocurrir una condición llamada “corrosión galvánica”. La solución recomendada
para esta situación es el uso de un ánodo de sacrificio conectado a la bomba. Este ánodo trabaja bajo el
mismo principio de los ánodos que se encuentran en los calentadores de agua y motores para
embarcaciones. Consulte con el distribuidor de su localidad y pregunte por el modelo SA-1 de Little Giant.
INSTRUCCIONES DE SERVICIO
¡Asegurese de que la unidad este desconectada de la fuenta de alimentacion electrica antes de intentar prestar
servicio a la unidad o quitar cualquier componente de ella!
1. El estátor del motor de la bomba está completamente sellado y no requiere de ningún tipo de servicio.
Cualquier desensamblado del estátor del motor o alteración eléctrica anula todas las garantías.
For Parts or Repair, please contact ........................................................................ 1.888.572.9933
For Technical Assistance, please contact ............................................................ 1.888.956.0000
Pour des Parties ou la Réparation, entrez s'il vous plaît en contact .................. 1.888.572.9933
Pour l'Aide Technique, entrez s'il vous plaît en contact ..................................... 1.888.956.0000
Para Partes o la Reparación, por favor póngase en contacto ............................ 1.888.572.9933
Para la Ayuda Técnica, por favor póngase en contacto ..................................... 1.888.956.0000
www.LittleGiant.com
[email protected]
2. El motor es de tipo de trabajo continuo sellado en aceite, con un dispositivo automático de protección
contra sobrecarga térmica.
3. La bomba puede funcionar contra una descarga restringida, tal como una fuente, sin dañar la bomba.
4. Si la bomba se tapa, quite la malla y limpie el área tapada.
5. Si es necesario remueva los seis (6) tornillos que sostienen la base de la voluta al estátor del motor y limpie
la voluta.
6. Si remueve el propulsor, asegúrese de mantener un espacio de 0.50" con la barra empujada hacia el estátor
al realizar el reensamblado.
7. Al reensamblar, acuérdese de instalar el anillo de sellado entre la base de la voluta y el estátor del motor.
Fig. 2
ITEM PART NO. DESCRIPTION QUANTITY
1 902441 Screw, #8 x 1 5/8" 2
2 105911 Handle, Blue 1
3 599030 Adaptor, Blue 1
4 105310 Impeller 1
5 928024 Seal Ring 1
6 105200 Volute, Blue 1
7 902434 3/4" 6
8 105900 Screen, Blue 1
9 941038* Adaptor, Tubing
*Not on all models.
*Ne sur tous modèles.
*No sobre todos los modelos.
