LIVARNO home 898-S-2 Original instructions

LED-SOLARSTRAHLER
IAN 354718_2010 DE AT
GB
LED SOLAR SPOTLIGHT
Operating and safety information
DE AT CH
LED-SOLARSTRAHLER
Bedienungs- und Sicherheitshinweise
FR CH
PROJECTEUR SOLAIRE LED
Instructions d’utilisation et consignes de sécurité
IT CH
FARO LED A ENERGIA
SOLARE
Avvertenze per l’uso e la sicurezza

DE AT CH
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich
anschließend mit allen Funktionen des Artikels vertraut.
FR CH
Avant de commencer la lecture, dépliez la page d’illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l’article.
IT CH
Prima di leggere le istruzioni aprire la pagina con le illustrazioni e quindi familiarizzare con
tutte le funzioni dell’articolo.
GB
Before you start reading, please fold out the illustrations page and familiarise yourself with all of
the item’s functions.
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 6
FR/CH Instructions d’utilisation et consignes de sécurité page 15
IT/CH Avvertenze per l’uso e la sicurezza pagina 24
GB Operating and safety information page 33

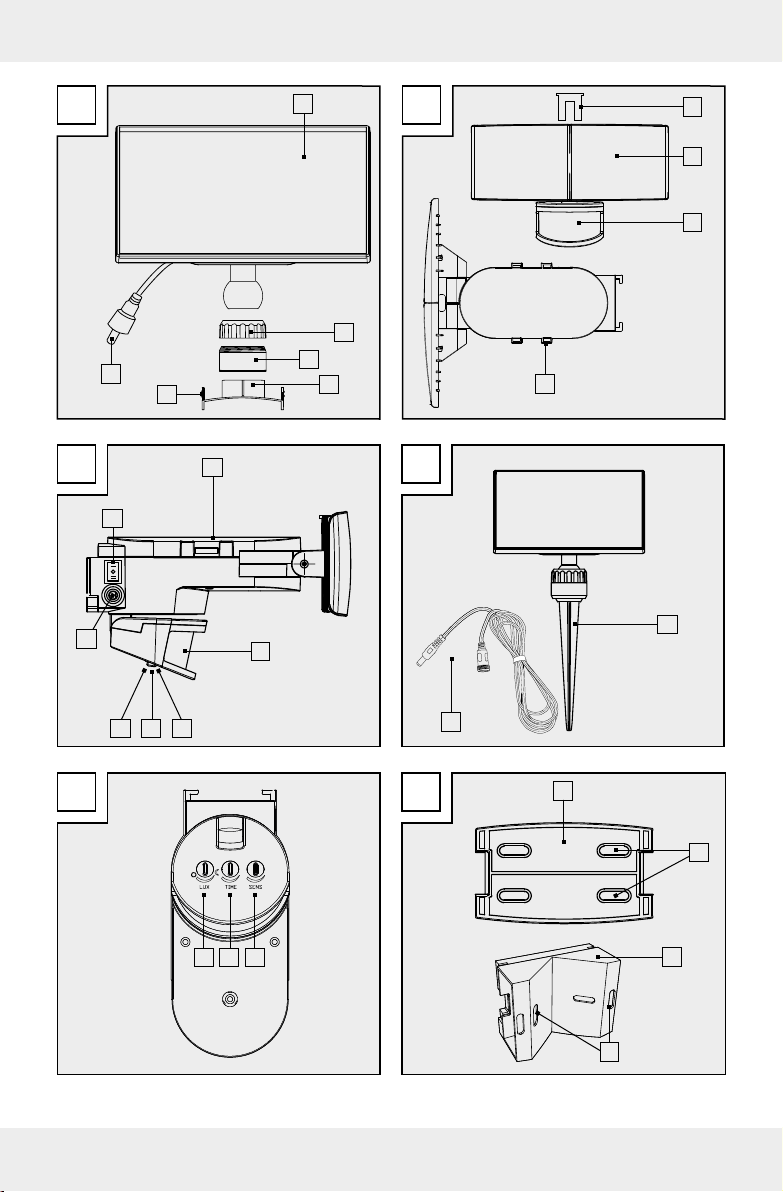

E F
A B
C D
1
11
19
16
15
1314 12 18
10
12 13 14
3
4
9
8
9
7
5
17
2
6
20
21
22

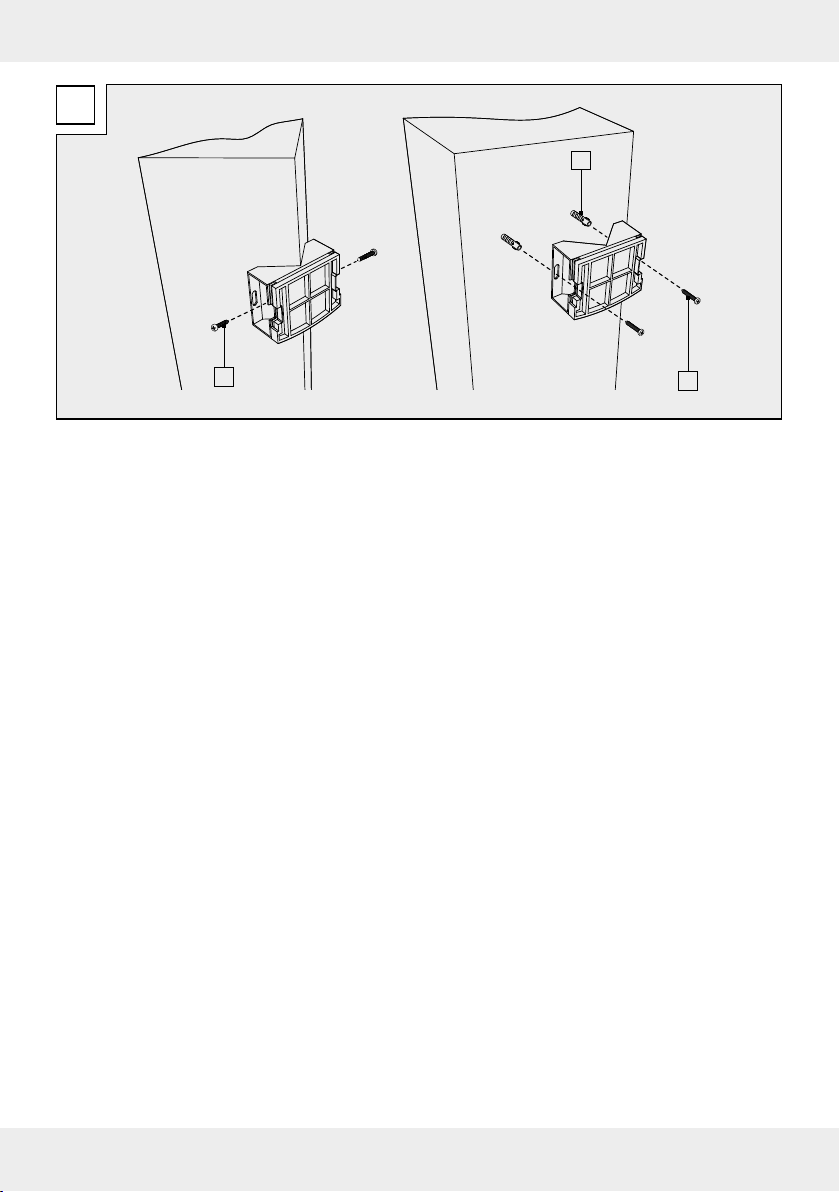

G
23
24
24

5
Introduction �����������������������������������������15
Explication des symboles ������������������15
Utilisation conforme���������������������������15
Contenu de l’emballage ��������������������16
Description des composants��������������16
Caractéristiques techniques ��������������16
Consignes de sécurité�������������������������17
Risque de fuite des piles/batteries ��17
Montage�����������������������������������������������18
Recharger la batterie�������������������������19
Orienter le panneau solaire��������������20
Mise en service du projecteur solaire
à LED�����������������������������������������������������20
Dépannage������������������������������������������21
Nettoyage et stockage����������������������21
Recyclage���������������������������������������������21
Garantie�����������������������������������������������21
Service après-vente���������������������������� 23
Introduzione����������������������������������������24
Spiegazione dei simboli ��������������������24
Utilizzo conforme alla destinazione
d’uso�����������������������������������������������������25
Dotazione ��������������������������������������������25
Descrizione delle parti �����������������������25
Dati tecnici �������������������������������������������25
Avvertenze di sicurezza ��������������������26
Rischio di fuoriuscita del liquido dalle
batterie�������������������������������������������������26
Montaggio �������������������������������������������27
Caricamento della batteria ���������������28
Orientamento del pannello solare���29
Messa in funzione del faretto solare
a LED�����������������������������������������������������29
Risoluzione dei problemi������������������ 30
Pulizia e conservazione�������������������� 30
Smaltimento ��������������������������������������� 30
Garanzia��������������������������������������������� 30
Assistenza��������������������������������������������32
DE AT CH FR CH
IT CH GB
Einleitung ���������������������������������������������� 6
Zeichenerklärung �������������������������������� 6
Bestimmungsgemäße
Verwendung����������������������������������������� 6
Lieferumfang ���������������������������������������� 7
Teilebeschreibung�������������������������������� 7
Technische Daten ��������������������������������� 7
Sicherheitshinweise ����������������������������� 8
Risiko des Auslaufens von
Batterien/Akkus����������������������������������� 8
Montage������������������������������������������������ 9
Akku aufladen����������������������������������� 11
Solarpanel ausrichten����������������������� 11
LED-Solarstrahler in Betrieb
nehmen ����������������������������������������������� 11
Fehlerbehebung��������������������������������� 12
Reinigung und Lagerung ������������������ 12
Entsorgung������������������������������������������ 12
Garantie���������������������������������������������� 13
Service������������������������������������������������� 14
Introduction �����������������������������������������33
Explanation of symbols���������������������33
Intended use����������������������������������������33
Specications supplied�����������������������34
Description of parts����������������������������34
Technical data �������������������������������������34
Safety information �����������������������������34
Risk of leakage from batteries/
rechargeable batteries ����������������������35
Assembly and installation�����������������36
Charging the battery �������������������������37
Positioning the solar panel ���������������37
Operating the LED solar spotlight����37
Troubleshooting����������������������������������38
Cleaning and storage�������������������������38
Disposal������������������������������������������������39
Warranty ���������������������������������������������39
Service��������������������������������������������������40

6DE/AT/CH
LED-Solarstrahler
zEinleitung
Wir beglückwünschen Sie zum Kauf
Ihres neuen Gerätes� Sie haben sich
damit für ein hochwertiges Produkt
entschieden� Bitte lesen Sie diese
Bedienungsanleitung vollständig und
sorgfältig durch� Diese Anleitung gehört zu
diesem Produkt und enthält wichtige
Hinweise zur Inbetriebnahme und
Handhabung� Beachten Sie immer alle
Sicherheitshinweise� Sollten Sie Fragen
haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, setzen Sie
sich bitte mit Ihrem Händler oder der
Servicestelle in Verbindung� Bewahren Sie
diese Anleitung bitte sorgfältig auf und
geben Sie sie ggf� an Dritte weiter�

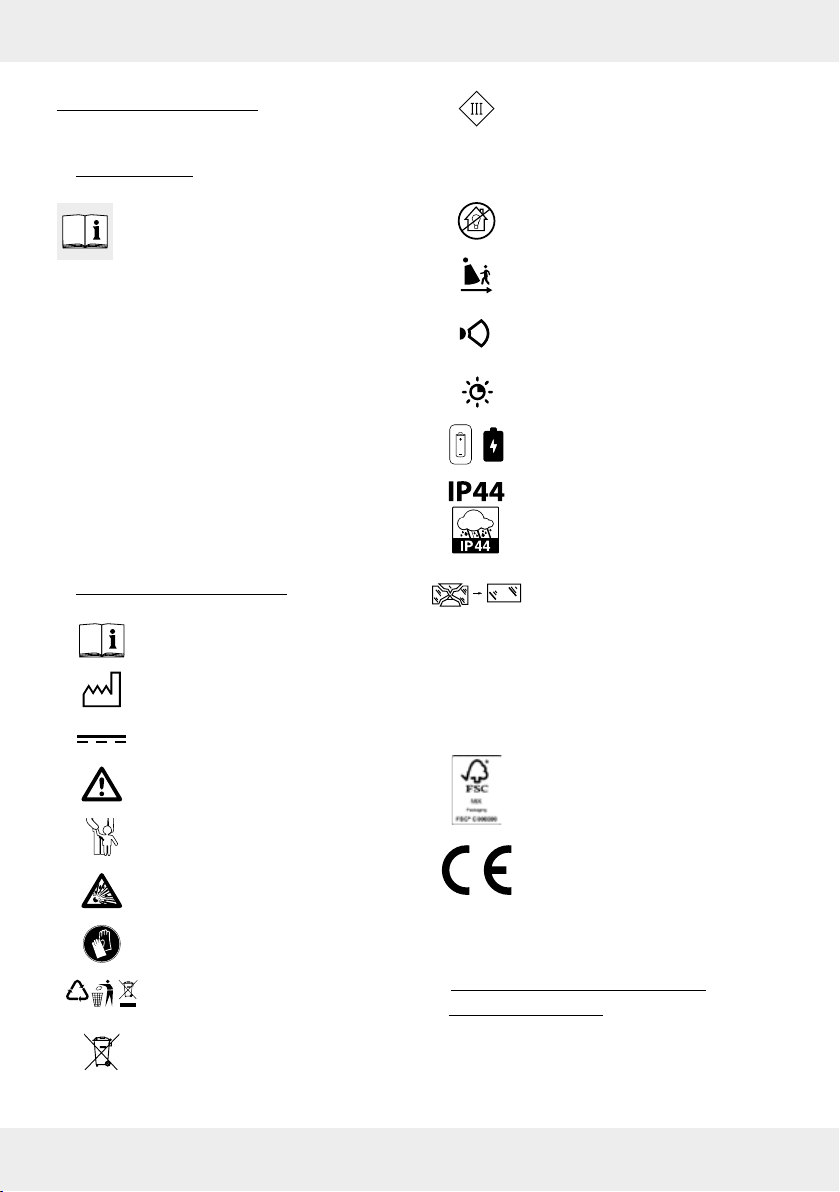

zZeichenerklärung
Bedienungsanleitung lesen!
Herstellungsdatum
(Monat/Jahr)
Gleichspannung
Warn- und Sicherheitshinweise
beachten!
Lebens- und Unfallgefahr für
Kleinkinder und Kinder!
Explosionsgefahr!
Schutzhandschuhe tragen!
b
a
Entsorgen Sie Verpackung und
Gerät umweltgerecht!
Umweltschäden durch falsche
Entsorgung der Akkus!
Dieses Symbol bedeutet, dass
das Produkt mit
Schutzkleinspannung (SELV /
PELV) arbeitet
(Schutzklasse III)�
Nicht zur Raumbeleuchtung
geeignet
Erfassungsreichweite:
ca� 1 - 8 m
Erfassungswinkel
Bewegungsmelder: ca� 100°
Leuchtdauer: 10 - 60 s
Integrierter Li-Ion-Akku
Geschützt gegen feste
Fremdkörper mit Durchmesser
≥ 1,0 mm,
spritzwassergeschützt
Jede zersprungene
Schutzabdeckung muss ersetzt
werden� Nehmen Sie den
Strahler im Falle einer
Beschädigung umgehend
außer Betrieb, und wenden Sie
sich an die unten genannte
Serviceadresse�
Verpackung aus FSC-
zertiziertem Mix-Holz
Mit der CE-Kennzeichnung
bestätigt der Hersteller, dass
dieses Elektrogerät den
geltenden europäischen
Richtlinien entspricht�
zBestimmungsgemäße
Verwendung
Bei diesem LED-Solarstrahler handelt es sich
um ein Spezialprodukt, da es bei
Temperaturen unter - 21 °C betrieben werden

7
DE/AT/CH
kann und seine Funktion erfüllt� Der LED-
Solarstrahler ist für eine automatische
Beleuchtung im Außenbereich (z� B� Garten,
Terrasse etc�) vorgesehen� Der Strahler darf
nicht in Innenräumen montiert werden, da
der Akku dann nicht geladen werden kann�
Der Strahler ist zur Raumbeleuchtung im
Haushalt nicht geeignet� Der Strahler ist
ausschließlich zur privaten Verwendung
vorgesehen�
zLieferumfang
1 x LED-Solarstrahler inkl� Bewegungsmelder
1 x Solarpanel
1 x Wandhalterung Solarpanel
1 x Wandhalterung Strahler (für Hauswände
und Hausecken)
1 x Erdspieß
1 x Kabel (lose)
Montagematerial (6x Dübel und 6x
Schrauben)
zTeilebeschreibung
1Solarpanel
2Verbindungsmuffe
3Verschraubung (Solarpanel)
4Halterung (Solarpanel/Strahler)
5Führungsschiene
6Kabel mit Stecker (fest)
7Befestigungsriegel (Reektoren)
8Reektoren
9Bewegungsmelder
10
Führungslöcher
11
LED-Solarstrahler
12
Einstellregler LUX (Einstellung für
Umgebungshelligkeit)
13
Einstellregler TIME (Einstellung für
Leuchtdauer des Strahlers)
14
Einstellregler SENS (Einstellung für
Erfassungsreichweite des
Bewegungssensors)
15
Ladebuchse (mit Gummiabdeckung)
16
EIN-/AUS-/AUTO-Schalter
17
Erdspieß
18
Kabel mit Stecker (lose)
19
Wandhalterung (Solarpanel)
20
Befestigungslöcher Wandhalterung
(Solarpanel)
21
Wandhalterung (Strahler)
22
Befestigungslöcher Wandhalterung
(Strahler)
23
Dübel
24
Schraube
zTechnische Daten
Solarzelle: 6 V , max� 3 W
Li-Ion-Akku: 3,7 V ,
4000 mAh
(nicht austauschbar)
Bewegungsmelder:
Infrarot, Erfassungs-
reichweite: 1 - 8 m
Erfassungswinkel:
ca� 100°
Leuchtdauer: 10 - 60 s
Schutzart: IP44
Lichtstrom
bei ausgelöstem
Bewegungsmelder:
max� 40 lm
(Orientierungslicht)
max� 2 x 300 lm
(Kurzbeleuchtung)
Farbtemperatur
(Lichtfarbe): 4000 K (Neutralweiß)
Empfohlene
Installationshöhe: 2 - 4 m
Maximale
Projektionsäche: 2x 78 cm2
Modellnummer: 898-S-2 / 898-W-2

8DE/AT/CH
zSicherheitshinweise
Sicherheitshinweise
WARNUNG!
LEBENS- UND UNFALLGEFAHR
FÜR KLEINKINDER UND
KINDER!
Lassen Sie Kinder niemals
unbeaufsichtigt mit dem
Verpackungsmaterial� Es besteht
Erstickungsgefahr durch
Verpackungsmaterial� Kinder unterschätzen
häug die Gefahren. Halten Sie Kinder stets
vom LED-Solarstrahler fern�
Dieses Produkt kann von Kindern ab 8
Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Produkts
unterwiesen wurden und die daraus
resultierenden Gefahren verstehen� Kinder
dürfen nicht mit dem Produkt spielen�
Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung
durchgeführt werden�
Dieses Produkt kann von Kindern ab 8
Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des LED-Solarstrahlers
angewiesen wurden und die daraus
resultierenden Gefahren verstehen� Kinder
dürfen nicht mit dem LED-Solarstrahler
spielen� Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden�
Verwenden Sie den LED-Solarstrahler nicht,
wenn Sie irgendwelche Beschädigungen
feststellen�
Hat der Strahler das Ende seiner
Lebensdauer erreicht, ist die Lampe
entsprechend den örtlichen
Entsorgungsvorschriften zu entsorgen� Die
LEDs sind nicht austauschbar�

LEBENSGEFAHR! Halten Sie Kinder
während der Montage vom Arbeitsbereich
fern� Zum Lieferumfang gehört eine Vielzahl
von Schrauben sowie andere Kleinteile�
Diese können beim Verschlucken oder
Inhalieren lebensgefährlich sein�

VERLETZUNGSGEFAHR! Stellen Sie
sicher, dass, wenn die Leuchte entfernt wird,
auch der Erdspieß mit entfernt wird, damit
dieser keine Gefahr darstellt (z� B�
Stolpern)�

STOLPERGEFAHR! Stellen Sie sicher, dass
das Kabel so verlegt ist, dass niemand
darüber laufen bzw� stolpern kann�
Sicherheitshinweise für
Batterien/Akkus
 LEBENSGEFAHR! Bewahren Sie Batterien
/ Akkus außerhalb der Reichweite von
Kindern auf� Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf!

HINWEIS! Der Akku ist nicht austauschbar�
Wenn er verbraucht ist, muss der gesamte
Strahler entsorgt werden�

EXPLOSIONSGEFAHR! Laden
Sie nicht auadbare Batterien
niemals wieder auf� Schließen Sie
Batterien/ Akkus nicht kurz und/oder
öffnen Sie diese nicht� Überhitzung,
Brandgefahr oder Platzen können die Folge
sein�
Werfen Sie Batterien/Akkus niemals ins
Feuer oder Wasser�
Setzen Sie Batterien/Akkus keiner
mechanischen Belastung aus�
zRisiko des Auslaufens von
Batterien/Akkus
Vermeiden Sie extreme Bedingungen und
Temperaturen, die auf Batterien/Akkus
einwirken können, z� B� auf Heizkörpern/

9
DE/AT/CH
direkte Sonneneinstrahlung�
Vermeiden Sie den Kontakt mit Haut,
Augen und Schleimhäuten! Spülen Sie bei
Kontakt mit Batteriesäure die betroffenen
Stellen sofort mit reichlich klarem Wasser
und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE
TRAGEN!
Ausgelaufene oder
beschädigte Batterien/Akkus
können bei Berührung mit der Haut
Verätzungen verursachen� Tragen Sie
deshalb in diesem Fall geeignete
Schutzhandschuhe�
Im Falle eines Auslaufens der Batterien
entfernen Sie diese sofort aus dem Produkt,
um Beschädigungen zu vermeiden�
zMontage
Hinweis: Entfernen Sie vollständig das
Verpackungsmaterial� Entscheiden Sie vor
der Montage, wo Sie das Produkt montieren�
Vergewissern Sie sich vor dem Bohren der
Befestigungslöcher, dass an der Bohrstelle
keine Gas-, Wasser- oder Stromleitungen
angebohrt oder beschädigt werden können�
Verwenden Sie eine Bohrmaschine, um die
Löcher in das Mauerwerk zu bohren�
Beachten Sie die Sicherheitshinweise aus
den Bedien- und Sicherheitshinweisen der
Bohrmaschine� Ansonsten drohen Tod oder
Verletzungsgefahr durch Stromschlag�
Achten Sie bei der Auswahl des
Montageortes auf folgende Dinge:
Stellen Sie sicher, dass das Produkt den
gewünschten Bereich ausleuchtet� Stellen
Sie sicher, dass der Bewegungsmelder 9
den gewünschten Bereich erfasst�
Der Bewegungsmelder hat eine
Erfassungsreichweite von max� 8 m bei
einem Erfassungswinkel von ca� 100°�
Achten Sie darauf, dass der
Bewegungsmelder 9nachts nicht von
Straßenbeleuchtung angestrahlt wird� Dies
kann die Funktion beeinträchtigen�
Die empfohlene Installationshöhe beträgt
2 bis 4 m�
Verwenden Sie die Befestigungslöcher
22
der Wandhalterung des Strahlers
21
(für
Hauswände oder Hausecken), um die
Position der Bohrlöcher zu markieren� (siehe
Abb� F und G)
Bohren Sie die Löcher (ø 6 mm)�
Führen Sie nun die Dübel
23
in die
Bohrlöcher ein� (siehe Abb� G)
Legen Sie nun die Wandhalterung
21
an
die Montageäche an und befestigen Sie
nun diese leicht mit den Schrauben
24
�
(siehe Abb� G)
Ziehen Sie die Schrauben in den
Befestigungslöchern fest und richten Sie den
LED-Solarstrahler
11
aus�
Der LED-Solarstrahler
11
kann nun ganz
einfach auf die Wandhalterung
aufgeschoben werden�
LED-Solarstrahler ausrichten
Die Reektoren 8können vertikal (rechts/
links) in einem Winkel bis zu 65°, horizontal
(oben) bis zu 65° und horizontal (unten) bis
zu 70° eingestellt werden� Entfernen Sie
dazu den Befestigungsriegel 7und richten
Sie die Reektoren wie gewünscht aus.
Richten Sie nun den Bewegungsmelder 9
aus und achten Sie darauf, dass dieser
gerade auf den von Ihnen gewünschten
Erfassungsbereich ausgerichtet ist�
Hinweis: Der Bewegungsmelder verfügt
über einen Erfassungswinkel von bis zu
100°�
Montage des Solarpanels
Sie haben die Möglichkeit, das Solarpanel
1wahlweise direkt am Strahler, an einer
ebenen Montageäche (Wand/Dach) oder
mit dem mitgelieferten Erdspieß
17
z� B� auf
dem Rasen zu montieren�
Hinweis: Das Solarpanel 1benötigt
möglichst direkte Sonneneinstrahlung� Auch
eine teilweise Beschattung des Solarpanels
während des Tages kann die Auadung

10 DE/AT/CH
erheblich beeinträchtigen�
Himmelsrichtung:
Optimal ist eine Ausrichtung nach Süden�
Wählen Sie eher eine Ausrichtung mit
leichten Abweichungen nach Westen als mit
einer leichten Abweichung nach Osten�
Befestigung des Solarpanels am
Strahler
Schrauben Sie die Verschraubung 3mit
der Verbindungsmuffe 2handfest zu�
Befestigen Sie nun die Halterung des
Solarpanels/Strahlers 4mit den
Führungslöchern
10
des LED-Solarstrahlers,
indem Sie die Führungsschiene 5der
Halterung in die Führungslöcher schieben,
bis diese einrasten�
Stecken Sie das Solarpanel 1auf die
Halterung des Solarpanels/Strahlers 4
auf�
Hinweis: Um die Halterung wieder zu
demontieren, drücken Sie die seitlichen
Laschen der Führungsschiene 5ganz leicht
zusammen, bis sich die Halterung lösen
lässt�
Stecken Sie nun den Stecker des Kabels 6
in die Ladebuchse
15
, hierfür müssen Sie
vorher die Gummiabdeckung öffnen�
Hinweis: Der Verschluss kann hier nicht
verschraubt werden und hängt locker am
Kabel herunter� Dies hat keine Auswirkung
auf die Funktionsfähigkeit des Produktes�
Befestigung des Solarpanels auf Dach/
Wand
Schrauben Sie die Verschraubung 3des
Solarpanels auf die Halterung des
Solarpanels/Strahlers 4mit Hilfe der
Verbindungsmuffe 2und schrauben Sie
diese handfest zu� (siehe Abb� A)
Verwenden Sie die Befestigungslöcher
20
der Wandhalterung des Solarpanels
19
,
um die Position der Bohrlöcher zu
markieren� (siehe Abb� G)
Bohren Sie die Löcher (ø 6 mm)�
Führen Sie nun die Dübel
23
in die
Befestigungslöcher
20
ein� (siehe Abb� F)
Legen Sie nun die Wandhalterung
19
an
die Montageäche an und befestigen Sie
diese nun mit den Schrauben
23
� (siehe
Abb� F)
Schieben Sie nun die Halterung des
Solarpanels/Strahler 4auf die
Wandhalterung des Solarpanels
19
, bis
diese ganz leicht einrastet�
Verbinden Sie nun den Stecker des Kabels
6mit der Buchse des Kabels 18
und
verbinden Sie dann den Stecker des Kabels
18
mit der Ladebuchse
15
des LED-
Solarstrahlers�
Richten Sie den LED-Solarstrahler nun wie
gewünscht aus�
Hinweis: Um die Halterung wieder zu
demontieren, drücken Sie die seitlichen
Laschen der Führungsschiene 5ganz leicht
zusammen, bis sich die Halterung lösen
lässt�
Befestigung des Solarpanels auf
Erdspieß
Schrauben Sie die Verschraubung 3des
Solarpanels auf die Verbindungsmuffe 2
und schrauben Sie diese handfest zu�
Stecken Sie nun den LED-Solarstrahler
11
mit der Verbindungsmuffe 2auf den
Erdspieß
17
und stecken Sie diesen nun in
den von Ihnen gewünschten Untergrund
(Rasen/Erde etc�)�
Hinweis: Achten Sie auf einen festen Sitz!
Verbinden Sie nun den Stecker des Kabels
6mit der Buchse des Kabels 18
und
verbinden Sie dann den Stecker des Kabels
18
mit der Ladebuchse
15
des LED-
Solarstrahlers�
Der Strahler und das Solarpanel sind nun
betriebsbereit�
VERLETZUNGSGEFAHR! Stellen Sie sicher,
dass, wenn die Leuchte entfernt wird, auch
der Erdspieß mit entfernt wird, damit dieser

11
DE/AT/CH
keine Gefahr darstellt (z� B� Stolpern)�
zAkku aufladen
Der Akku wird in jeder Schalterposition
geladen. Eine optimale Auadung
erreichen Sie zu Beginn, wenn der
LED-Solarstrahler ausgeschaltet ist�
Hinweis: Nach 6 bis 8 Stunden mit guter
Sonneneinstrahlung ist der Akku aufgeladen�
Die Dauer des Ladevorganges ist abhängig
vom Ladezustand des Akkus sowie der Qualität
der Sonneneinstrahlung�
zSolarpanel ausrichten
Himmelsrichtung
Optimal ist eine Ausrichtung nach Süden�
Wählen Sie eher eine Ausrichtung mit
leichten Abweichungen nach Westen als mit
einer leichten Abweichung nach Osten�
Hinweis: Achten sie darauf, dass die
Oberäche des Solarpanels 1nicht
beschmutzt ist, um eine optimale Funktion zu
gewährleisten�
Richten Sie das Solarpanel 1nun aus und
befestigen Sie dieses dann mit der
Verschraubung 3� (siehe Abb� A)
zLED-Solarstrahler in Betrieb
nehmen
Hinweis: Betreiben Sie den Strahler nur mit
dem mitgelieferten Solarpanel� Schließen Sie
weder den Strahler, noch das Solarpanel, an
externe Geräte an�
Schalten Sie den EIN-/AUS-/AUTO-Schalter
16
in die Position „ON“ (II) und der
Strahler ist dauerhaft eingeschaltet� In
dieser Einstellung ist das Orientierungslicht
deaktiviert� (siehe Abb� C)
Schalten Sie den EIN-/AUS-/AUTO-Schalter
16
in die Position „OFF“ (0) und der
Strahler ist dauerhaft ausgeschaltet� (siehe
Abb� C)
Schalten Sie den EIN-/AUS-/AUTO-Schalter
16
in die Position „AUTO“ ( I ) und der
Strahler bendet sich im AUTOMATIK-
Modus� In dieser Schalterstellung leuchtet
der Strahler in den eingestellten
Einstellungen (Leuchtdauer,
Umgebungshelligkeit, Erfassungsreichweite)�
(siehe Abb� C)
Wenn der Strahler nach der eingestellten
Zeit wieder ausschaltet, wird das
Orientierungslicht aktiviert� Das
Orientierungslicht wird nur in der
Einstellung „AUTO“ aktiviert und ist in der
Einstellung „ON“ deaktiviert�
Hinweis: Die Auadung des Akkus über
das Solarpanel ist nicht davon abhängig, in
welcher Schalterstellung sich der EIN-/AUS-/
AUTO-Schalter
16
bendet. Ein Laden ndet
immer statt� (siehe Abb� C)
Hinweis zur Funktion: Die Solarzelle
schaltet das Produkt bei Dämmerung bzw�
Dunkelheit ein, sobald der Bewegungsmelder
eine Bewegung erfasst�
Einstellung der Leuchtdauer
Drehen Sie den Einstellregler TIME
13
im
Uhrzeigersinn und die Leuchtdauer wird auf
einen maximalen Wert von 60 Sekunden
eingestellt� Drehen Sie den Einstellregler
TIME
13
entgegen dem Uhrzeigersinn und
die Leuchtdauer wird auf einen minimalen
Wert von 10 Sekunden eingestellt� (siehe
Abb� E)
Einstellung der Umgebungshelligkeit
Mit dem Einstellregler LUX
12
kann die
„Reaktion“ des Dämmerungssensors auf die
Umgebungshelligkeit (bzw�
Dämmerungssensitivität) eingestellt werden�
(siehe Abb� E) Drehen Sie den Einstellregler
im Uhrzeigersinn, leuchtet der Strahler bei
einer maximalen Umgebungshelligkeit von
50�000 Lux�
Drehen Sie den Einstellregler LUX
12
gegen
den Uhrzeigersinn, leuchtet der Strahler bei
einer minimalen Umgebungshelligkeit von 5

12 DE/AT/CH
Lux� (siehe Abb� E)
Einstellung der Erfassungsreichweite
Drehen Sie den Einstellregler SENS
14
im
Uhrzeigersinn und die Erfassungsreichweite
des Bewegungsmelders vergrößert sich auf
einen maximalen Wert von 8 Metern� Der
Bewegungsmelder schaltet nun den Strahler
erst ab 8 Metern ein� Drehen Sie den
Einstellregler SENS
14
entgegen dem
Uhrzeigersinn und die Erfassungsreichweite
des Bewegungsmelders verkleinert sich auf
einen minimalen Wert von 1 Meter� Der
Bewegungsmelder 9schaltet sich bereits bei
1 Meter ein und der Strahler leuchtet� (siehe
Abb� E)
zFehlerbehebung
= Fehler
= Ursache
= Lösung
= Der LED-Solarstrahler schaltet sich
nicht ein�
= Der LED-Solarstrahler ist
ausgeschaltet�
= Drücken Sie den EIN-/AUS-/
AUTO-Schalter ( I / 0 / II )
16
, um
den LED-Solarstrahler einzuschalten�
(siehe Abb� C)
= Das Licht ackert.
= Der Akku ist fast entladen�
= Laden Sie den Akku auf (siehe
Kapitel „Akku auaden“).
zReinigung und Lagerung
Schalten Sie den Strahler
11
aus, wenn Sie
diesen nicht benutzen, lagern und/oder
reinigen wollen�
Untersuchen Sie den Bewegungsmelder 9
und das Solarpanel 1regelmäßig auf
Verschmutzungen� Beseitigen Sie diese, um
eine einwandfreie Funktion des Strahlers zu
gewährleisten�
Halten Sie den Strahler, insbesondere das
Solarpanel, im Winter schnee- und eisfrei�
Reinigen Sie den Strahler mit einem
fusselfreien, leicht angefeuchteten Tuch und
mildem Reinigungsmittel�
zEntsorgung
b
a
Beachten Sie die Kennzeichnung
der Verpackungsmaterialien bei der
Abfalltrennung, diese sind
gekennzeichnet mit Abkürzungen
(a) und Nummern (b) mit folgender
Bedeutung:
1–7: Kunststoffe
20–22: Papier und Pappe
80–98: Verbundstoffe�
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder
Stadtverwaltung�
Werfen Sie Ihr Produkt, wenn es
ausgedient hat, im Interesse des
Umweltschutzes nicht in den
Hausmüll, sondern führen Sie es
einer fachgerechten Entsorgung zu�
Über Sammelstellen und deren
Öffnungszeiten können Sie sich bei
Ihrer zuständigen Verwaltung
informieren�
Defekte oder verbrauchte Akkus müssen
gemäß Richtlinie 2013/56/EU und deren
Änderungen recycelt werden� Geben Sie
Akkus und/oder das Produkt über die
angebotenen Sammeleinrichtungen zurück�
Umweltschäden durch falsche
Entsorgung der Akkus!
Batterien und Akkus dürfen nicht in
den Hausmüll! Das nebenstehende Symbol
bedeutet, dass Batterien und Akkus nicht
zusammen mit dem Hausmüll entsorgt
werden dürfen� Verbraucher sind gesetzlich
verpichtet, alle Batterien und Akkus, egal,

13
DE/AT/CH
ob sie Schadstoffe*) enthalten oder nicht,
bei einer Sammelstelle ihrer Gemeinde/ihres
Stadtteils oder im Handel abzugeben, damit
sie einer umweltschonenden Entsorgung
sowie einer Wiedergewinnung von
wertvollen Rohstoffen wie z� B� Kobalt,
Nickel oder Kupfer zugeführt werden
können�
Die Rückgabe von Batterien und Akkus ist
unentgeltlich� Einige der möglichen
Inhaltsstoffe wie Quecksilber, Cadmium und
Blei sind giftig und gefährden bei einer
unsachgemäßen Entsorgung die Umwelt�
Schwermetalle z� B� können
gesundheitsschädigende Wirkungen auf
Menschen, Tiere und Panzen haben und
sich in der Umwelt sowie in der
Nahrungskette anreichern, um dann auf
indirektem Weg über die Nahrung in den
Körper zu gelangen� Bei lithiumhaltigen
Altbatterien besteht hohe Brandgefahr�
Daher muss auf die ordnungsgemäße
Entsorgung von lithiumhaltigen Altbatterien
und -akkus besonderes Augenmerk gelegt
werden� Bei falscher Entsorgung kann es
außerdem zu inneren und äußeren
Kurzschlüssen durch thermische Einwirkungen
(Hitze) oder mechanische Beschädigungen
kommen� Ein Kurzschluss kann zu einem
Brand oder einer Explosion führen und
schwerwiegende Folgen für Mensch und
Umwelt haben� Kleben Sie daher bei
lithiumhaltigen Batterien und Akkus vor der
Entsorgung die Pole ab, um einen äußeren
Kurzschluss zu vermeiden�
Batterien und Akkus, die nicht fest im Gerät
verbaut sind, müssen vor der Entsorgung
entfernt und separat entsorgt werden�
Batterien und Akkus bitte nur in entladenem
Zustand abgeben! Verwenden Sie wenn
möglich Akkus anstelle von Einwegbatterien�
*) gekennzeichnet mit:
Cd = Kadmium, Hg = Quecksilber, Pb = Blei
Zur Demontage der Akkus nden Sie
eine Bedienungsanleitung auf unserer
Homepage: www.citygate24.de
zGarantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre
Garantie ab Kaufdatum� Im Falle von
Produktmängeln stehen Ihnen gegenüber
dem Verkäufer des Produkts gesetzliche
Rechte zu� Diese gesetzlichen Rechte werden
durch unsere im Folgenden dargestellten
Garantiebedingungen nicht eingeschränkt�
Garantiebedingungen
Die Garantiefrist beginnt mit dem
Kaufdatum� Bitte bewahren Sie den original
Kassenbon gut auf� Dieser wird als
Nachweis für den Kauf benötigt� Tritt
innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Material-
oder Fabrikationsfehler auf, wird das Produkt
von uns – nach unserer Wahl – für Sie
kostenlos repariert, ersetzt, oder der
Kaufpreis erstattet� Diese Garantieleistung
setzt voraus, dass innerhalb der Drei-Jahres-
Frist das defekte Gerät und der Kaufbeleg
(Kassenbon) vorgelegt und schriftlich kurz
beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist� Wenn der
Defekt durch unsere Garantie gedeckt wird,
erhalten Sie das reparierte oder ein neues
Produkt zurück� Mit Reparatur oder
Austausch des Produkts beginnt kein neuer
Garantiezeitraum�
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die
Gewährleistung nicht verlängert� Dies gilt
auch für ersetzte und reparierte Teile�
Eventuell schon beim Kauf vorhandene
Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden� Nach
Ablauf der Garantiezeit anfallende
Reparaturen sind kostenpichtig.

14 DE/AT/CH
Garantieumfang
Das Gerät wurde nach strengen
Qualitätsrichtlinien sorgfältig produziert und
vor Anlieferung gewissenhaft geprüft� Die
Garantieleistung gilt für Material- oder
Fabrikationsfehler� Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können
oder auf Beschädigungen an zerbrechlichen
Teilen, z� B� Schalter, Akkus oder aus Glas
gefertigte Teile� Diese Garantie verfällt, wenn
das Produkt beschädigt, nicht sachgemäß
benutzt oder gewartet wurde� Für eine
sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten�
Verwendungszwecke und Handlungen, von
denen in der Bedienungsanleitung
abgeraten oder vor denen gewarnt wird,
sind unbedingt zu vermeiden� Das Produkt
ist lediglich für den privaten und nicht für
den gewerblichen Gebrauch bestimmt� Bei
missbräuchlicher und unsachgemäßer
Behandlung, Gewaltanwendung und bei
Eingriffen, die nicht von unserer autorisierten
Service-Niederlassung vorgenommen
wurden, erlischt die Garantie�
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres
Anliegens zu gewährleisten, folgen Sie bitte
den folgenden
Hinweisen:
Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer (z� B�
IAN 123456) als Nachweis für den Kauf
bereit�
Die Artikelnummer entnehmen Sie bitte dem
Typenschild am Produkt, einer Gravur am
Produkt, dem Titelblatt ihrer Anleitung
(unten links) oder dem Aufkleber auf der
Rück- oder Unterseite des Produktes�
Sollten Funktionsfehler oder sonstige
Mängel auftreten, kontaktieren Sie zunächst
die nachfolgend benannte Service-
Abteilung telefonisch oder per E-Mail�
Ein als defekt erfasstes Produkt können Sie
dann unter Beifügung des Kaufbelegs
(Kassenbon) und der Angabe, worin der
Mangel besteht und wann er aufgetreten
ist, für Sie portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden�
zService
DE
Service Deutschland
Tel�: 00800 80040044
E-Mail: administration@mynetsend�de
AT
Service Österreich
Tel�: 00800 80040044
E-Mail: administration@mynetsend�de
CH
Service Schweiz
Tel�: 00800 80040044
E-Mail: administration@mynetsend�de
IAN 354718_2010
Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer
(z� B� IAN 123456) als Nachweis für
den Kauf bereit�
Eine aktuelle Version der
Bedienungsanleitung nden Sie unter:
www�citygate24�de

15
FR/CH
Projecteur solaire à LED
zIntroduction
Nous vous félicitons pour l‘achat de
votre nouvel appareil� Vous avez
opté pour un produit de haute
qualité� Veuillez lire cette notice d‘utilisation
entièrement et avec soin� Cette notice fait
partie de l‘appareil et comporte des
indications importantes concernant la mise
en service et le maniement� Respectez
toujours toutes les consignes de sécurité� Si
vous avez des questions ou des doutes
concernant l‘utilisation de l‘appareil, veuillez
contacter votre revendeur ou le service
après-vente� Veuillez conserver cette notice
avec soin et remettez-la le cas échéant à un
tiers�
zExplication des symboles
Lire la notice d'utilisation !
Date de fabrication (mois/
année)
Tension continue
Respecter les avertissements et
les consignes de sécurité !
Danger de mort et d'accident
pour les jeunes enfants et les
enfants !
Risque d'explosion !
Porter des gants de protection !
b
a
Recyclez l'emballage et
l'appareil dans le respect de
l'environnement !
Atteinte à l'environnement en
raison d'un recyclage incorrect
des batteries !
Ce symbole indique que le
produit fonctionne avec une
basse tension de protection
(TBTS / TBTP) (classe de
protection III)�
Ne convient pas pour
l'éclairage intérieur
Champ de détection : env� 1 à
8 m
Angle de détection du
détecteur de mouvement : env�
100°
Durée d'éclairage : 10 - 60 s
Batterie li-ion intégrée
Protégée contre les corps
étrangers solides d'un diamètre
≥ 1,0 mm, protégée contre les
projections d'eau
Tout couvercle de protection
endommagé doit être
remplacé� En cas de
dommages, mettez
immédiatement le projecteur
hors service et contactez
l'adresse de SAV indiquée
ci-dessous�
Emballage en bois mixte
certié FSC
Avec le marquage CE, le
fabricant conrme que cet
appareil électrique répond aux
directives européennes en
vigueur�
zUtilisation conforme
Ce projecteur solaire à LED est un appareil
spécial dans la mesure où il peut être utilisé
à des températures inférieures -21° C et

16 FR/CH
remplir sa fonction� Le projecteur solaire à
LED est prévu pour un éclairage automatique
en extérieur (par ex� jardin, terrasse, etc�)� Le
projecteur ne doit pas être monté en
intérieur, car la batterie ne peut alors pas
être chargée� Le projecteur ne convient pas
pour l‘éclairage ambiant du domicile� Le
projecteur est exclusivement destiné à une
utilisation domestique�
zContenu de l’emballage
1 × projecteur solaire à LED avec détecteur
de mouvement
1 x panneau solaire
1 x support mural pour panneau solaire
1 x support mural pour projecteur (pour murs
et angles de maisons)
1 x piquet de terre
1 x câble (non xé)
Matériel de montage (6x chevilles et 6x vis)
zDescription des composants
1Panneau solaire
2Manchon de raccordement
3Raccord vissé (panneau solaire)
4Support (panneau solaire/projecteur)
5Rail de guidage
6Câble avec che (xe)
7Verrou (réecteurs)
8Réecteurs
9Détecteur de mouvement
10
Trous de guidage
11
Projecteur solaire à LED
12
Bouton de réglage LUX (réglage de la
luminosité ambiante)
13
Bouton de réglage TIME (réglage de la
durée d'éclairage du projecteur)
14
Bouton de réglage SENS (réglage du
champ de détection du détecteur de
mouvement)
15
Prise de charge (avec cache
caoutchouc)
16
Interrupteur MARCHE/ARRÊT/AUTO
17
Piquet de terre
18
Câble avec che (non xé)
19
Support mural (panneau solaire)
20
Trous de xation support mural
(panneau solaire)
21
Support mural (projecteur)
22
Trous de xation support mural
(projecteur)
23
Chevilles
24
Vis
zCaractéristiques techniques
Cellule solaire : 6 V , max� 3 W
Batterie Li-Ion : 3,7 V ,
4000 mAh
(pas interchangeable)
Détecteur de
mouvement :
Infrarouges, champ de
détection : 1 – 8 m
Angle de détection :
env� 100°
Durée d'éclairage : 10 - 60 s
Type de protection : IP44
Flux lumineux en cas
de déclenchement
du détecteur de
mouvement :
max� 40 lm
(lumière d‘orientation)
max� 2 × 300 lm
(éclairage court)
Température de
couleur (couleur de
la lumière) :
4000 K
(blanc neutre)
Hauteur d'installation
recommandée : 2 - 4 m
Surface de projection
maximale : 2x 78 cm2
Numéro du modèle : 898-S-2 / 898-W-2

17
FR/CH
zConsignes de sécurité
Consignes de sécurité
AVERTISSEMENT !
DANGER DE MORT ET
D‘ACCIDENT POUR LES JEUNES
ENFANTS ET LES ENFANTS !
Ne laissez
jamais les enfants jouer sans surveillance
avec l‘emballage� Ils risquent de s‘étouffer�
Les enfants n‘ont souvent pas conscience des
dangers� Maintenez toujours les enfants à
distance du projecteur solaire à LED�
Cet appareil peut être utilisé par des
enfants de 8 ans et plus ainsi que par des
personnes aux capacités physiques,
sensorielles ou mentales réduites ou dont
l‘expérience et les connaissances sont
insufsantes, lorsqu‘ils sont sous
surveillance ou s‘ils ont été instruits quant à
une utilisation sécurisée du produit et ont
compris les dangers qui en résultent� Les
enfants ne doivent pas jouer avec le
produit� Le nettoyage et l‘entretien par
l‘utilisateur ne doivent pas être réalisés par
des enfants sans surveillance�
Cet appareil peut être utilisé par des
enfants de 8 ans et plus ainsi que par des
personnes aux capacités physiques,
sensorielles ou mentales réduites ou dont
l‘expérience et les connaissances sont
insufsantes, lorsqu‘ils sont sous
surveillance ou s‘ils ont été instruits quant à
une utilisation sécurisée du projecteur
solaire à LED et ont compris les dangers
qui en résultent� Les enfants ne doivent pas
jouer avec le projecteur solaire à LED� Le
nettoyage et l‘entretien par l‘utilisateur ne
doivent pas être réalisés par des enfants
sans surveillance�
N‘utilisez pas le projecteur solaire à LED si
vous constatez une détérioration
quelconque�
Lorsque le projecteur solaire à LED a atteint
la n de sa durée de vie, recyclez-le dans
le respect des règlements locaux� Les LED
ne sont pas interchangeables�

DANGER DE MORT ! Éloignez les enfants
lors du montage� L‘emballage contient de
nombreuses vis et autres petites pièces�
Celles-ci peuvent être dangereuse en cas
d‘ingestion ou d‘inhalation�

RISQUE DE BLESSURE ! Veillez lorsque
vous retirez le projecteur, à également
retirer le piquet de terre pour éviter que ce
dernier ne constitue une source de risque
(par ex� trébuchage)�

RISQUE DE TRÉBUCHAGE ! Veillez à ce
que le cordon d‘alimentation soit posé de
manière à ce que personne ne puisse
marcher ou trébucher dessus�
Consignes de sécurité
relatives aux piles/
batteries
 DANGER DE MORT ! Conservez les piles
/ batteries hors de portée des enfants�
Consultez immédiatement un médecin en
cas d‘ingestion !

REMARQUE ! La batterie n‘est pas
interchangeable� Une fois usé, le projecteur
entier doit être mis au rebut�

RISQUE D‘EXPLOSION ! Ne
jamais recharger les piles non
rechargeables� Ne court-circuitez
pas les piles / batteries et / ou ne les
ouvrez pas� Surchauffe, risque d‘incendie
ou explosion pourrait en résulter�
Ne jetez jamais les piles / batteries dans le
feu ou l‘eau�
Ne soumettez pas les piles / batteries à
des contraintes mécaniques�
zRisque de fuite des piles/
batteries
Évitez les conditions extrêmes et les
températures susceptibles d‘exercer une
inuence sur les piles / batteries, par
exemple sur les radiateurs / rayonnement

18 FR/CH
solaire direct�
Évitez le contact avec la peau, les yeux et
les muqueuses ! En cas de contact avec de
l‘acide de batterie, rincez immédiatement et
abondamment les parties du corps
concernées à l‘eau et consultez un médecin
dans les plus brefs délais !

PORTER DES GANTS DE
PROTECTION !
Les piles /
batteries endommagées ou
présentant des fuites peuvent provoquer des
brûlures en cas de contact avec la peau�
Pour cette raison, portez des gants de
protection adaptés�
En cas de fuite des piles, retirez-les
immédiatement du produit pour éviter les
dommages�
zMontage
Remarque: Retirez entièrement
l‘emballage� Choisissez le lieu de montage
avant de commencer� Assurez-vous avant de
percer les trous qu‘aucune conduite de gaz,
d‘eau ou d‘électricité ne puisse être percée
ou endommagée à l‘endroit du perçage�
Utilisez une perceuse pour percer les trous
dans le mur� Respectez les consignes de
sécurité indiquées dans les consignes
d‘utilisation de la perceuse� Dans le cas
contraire, elle peut présenter un danger de
mort ou de blessure par électrocution�
Veillez aux points suivants pour choisir
le lieu de montage :
Assurez-vous que le produit éclaire la zone
souhaitée� Assurez-vous que le détecteur de
mouvement 9couvre la zone souhaitée�
Le détecteur de mouvement a un champ de
détection de 8 m max� et un angle de
détection d‘env� 100°�
Veillez à ce que le détecteur de mouvement
9ne soit pas éclairé par l‘éclairage de la
rue la nuit� Cela peut altérer son
fonctionnement�
La hauteur de montage recommandée est
de 2 à 4 m�
Utilisez les trous de xation
22
du support
mural du projecteur
21
(pour murs et
angles de maisons) pour repérer la position
des trous de perçage (voir g. F et G).
Percez les trous (ø 6 mm)�
Introduisez maintenant les chevilles
23
dans les trous de perçage (voir g. G).
Posez maintenant le support mural
21
sur
la surface de montage et xez-le
maintenant sans serrer avec les vis
24
(voir
g. G).
Serrez bien les vis dans les trous de xation
et orientez le projecteur solaire à LED
11
�
Il suft maintenant de glisser le projecteur
solaire à LED
11
sur le support mural�
Orienter le projecteur solaire à LED
Les réecteurs 8peuvent être réglés
verticalement (à droite/à gauche) dans un
angle de 65° max�, à l‘horizontale (en haut)
jusqu‘à 65° et à l‘horizontale (en bas)
jusqu‘à 70°� Retirez pour cela le verrou 7
et orientez les réecteurs comme souhaité.
Orientez maintenant le détecteur de
mouvement 9et veillez à ce qu‘il soit
aligné droit sur le champ de détection
souhaité�
Remarque: Le détecteur de mouvement
possède un angle de détection allant jusqu‘à
100°�
Montage du panneau solaire
Vous avez la possibilité de monter le
panneau solaire 1directement sur le
projecteur, sur une surface de montage
plane (mur/toit) ou avec le piquet de terre
17
fourni, par ex� dans la pelouse�
Remarque: Le panneau solaire 1requiert
un rayonnement solaire aussi direct que
possible� Un ombrage, même partiel du
panneau solaire durant la journée peut
considérablement altérer la recharge�
Direction du ciel :
l‘orientation optimale est vers le sud�
Choisissez une orientation avec un léger

19
FR/CH
décalage vers l‘ouest plutôt que vers l‘est�
Fixation du panneau solaire sur le
projecteur
Vissez bien le raccord vissé 3à la main
avec le manchon de raccordement 2�
Fixez maintenant le support du panneau
solaire/projecteur 4avec les trous de
guidage
10
du projecteur solaire LED en
glissant le rail de guidage 5du support
dans les trous de guidage jusqu‘à ce qu‘il
s‘enclenche�
Placez le panneau solaire 1sur le support
du panneau solaire/projecteur 4�
Remarque: Pour démonter à nouveau le
support, poussez légèrement les languettes
latérales dans le rail de guidage 5jusqu‘à
ce que le support se détache�
Branchez maintenant la che du câble 6
dans la prise de charge
15
, vous devez
pour cela ouvrir le cache caoutchouc�
Remarque: La fermeture ne peut pas être
vissée et pend librement sur le câble� Cela
n‘a aucune inuence sur le bon
fonctionnement de l‘appareil�
Fixation du panneau solaire sur le toit/
mur
Vissez le raccord vissé 3du panneau
solaire sur le support du panneau solaire/
projecteur 4à l‘aide du manchon de
raccordement 2et serrez-le bien à la main
(voir g. A).
Utilisez les trous de xation
20
du support
mural du panneau solaire
19
pour repérer
la position des trous de perçage (voir g.
G)�
Percez les trous (ø 6 mm)�
Introduisez maintenant les chevilles
23
dans les trous de xation
20
(voir g. F).
Posez maintenant le support mural
19
sur
la surface de montage et xez-le
maintenant avec les vis
23
(voir g. F).
Glissez maintenant le support du panneau
solaire/projecteur 4sur le support mural
du panneau solaire
19
jusqu‘à ce qu‘il
s‘enclenche légèrement�
Branchez maintenant la che du câble 6
avec la prise du câble
18
et branchez
ensuite la che du câble
18
dans la prise
de charge
15
du projecteur solaire à LED�
Orientez maintenant le projecteur solaire à
LED comme souhaité�
Remarque: Pour démonter à nouveau le
support, poussez légèrement les languettes
latérales dans le rail de guidage 5jusqu‘à
ce que le support se détache�
Fixation du panneau solaire sur le
piquet de terre
Vissez le raccord vissé 3du panneau
solaire sur le manchon de raccordement 2
et serrez-le à la main�
Glissez maintenant le projecteur solaire à
LED
11
avec le manchon de raccordement
2sur le piquet de terre 17
et enfoncez-le
maintenant dans le sol de votre choix
(pelouse/terre etc�)�
Remarque: Veillez à une bonne xation !
Branchez maintenant la che du câble 6
avec la prise du câble
18
et branchez
ensuite la che du câble
18
dans la prise
de charge
15
du projecteur solaire à LED�
Le projecteur et le panneau solaire sont
maintenant opérationnels�
RISQUE DE BLESSURE ! Veillez lorsque
vous retirez le projecteur, à également retirer
le piquet de terre pour éviter que ce dernier
ne constitue une source de risque (par ex�
trébuchage)�
zRecharger la batterie
La batterie est rechargée dans n‘importe
quelle position de l‘interrupteur� Vous
obtenez une charge optimale au début
lorsque le projecteur solaire LED est éteint�
Remarque: La batterie est rechargée après
6 à 8 heures avec un bon ensoleillement� La

20 FR/CH
durée de la recharge dépend de l‘état de
charge de la batterie et de la qualité de
l‘ensoleillement�
zOrienter le panneau
solaire
Direction du ciel
l‘orientation optimale est vers le sud�
Choisissez une orientation avec un léger
décalage vers l‘ouest plutôt que vers l‘est�
Remarque: Veillez à ce que la surface du
panneau solaire 1ne soit pas sale pour
garantir un fonctionnement optimal�
Orientez maintenant le panneau solaire 1
et xez-le ensuite avec le raccord vissé 3
(voir g. A).
zMise en service du
projecteur solaire à LED
Remarque : Utilisez le projecteur
uniquement avec le panneau solaire fourni�
Ne raccordez ni le projecteur ni le panneau
solaire à des appareils externes�
Placez l‘interrupteur MARCHE/ARRÊT/
AUTO
16
en position « ON » (II) et le
projecteur s‘allume durablement� Avec ce
réglage, la lumière d‘orientation est
désactivée (voir g. C).
Placez l‘interrupteur MARCHE/ARRÊT/
AUTO
16
en position « OFF » (0) et le
projecteur reste éteint (voir g. C)
Placez l‘interrupteur MARCHE/ARRÊT/
AUTO
16
en position « AUTO » (II) et le
projecteur se trouve maintenant en mode
AUTOMATIQUE� Dans cette position
d‘interrupteur, le projecteur s‘allume avec
les réglages effectués (durée d‘éclairage,
luminosité ambiante, champ de détection)
(voir g. C).
Lorsque le projecteur est à nouveau éteint
après la durée réglée, l‘éclairage
d‘orientation est activé� L‘éclairage
d‘orientation est uniquement activé avec le
réglage « AUTO » et est désactivé avec le
réglage « ON »�
Remarque: La charge de la batterie via le
panneau solaire ne dépend pas de la
position dans laquelle se trouve l‘interrupteur
MARCHE/ARRÊT/AUTO
16
� La charge a
toujours lieu (voir g. C).
Remarques relative au
fonctionnement:
La cellule solaire allume
l‘appareil au crépuscule ou dans l‘obscurité,
dès que le détecteur de mouvement détecte
un mouvement�
Réglage de la durée d‘éclairage
Tournez le bouton de réglage TIME
13
dans
le sens des aiguilles d‘une montre et la durée
d‘éclairage est réglée sur une valeur
maximale de 60 secondes� Tournez le
bouton de réglage TIME
13
dans le sens
inverse aux aiguilles d‘une montre et la
durée d‘éclairage est réglée sur une valeur
minimale de 10 secondes (voir g. E).
Réglage de la luminosité ambiante
Le bouton de réglage LUX
12
permet de
régler la « réaction » du capteur
crépusculaire à la luminosité ambiante (ou
sensibilité crépusculaire) (voir g. E). Si vous
tournez le bouton de réglage dans le sens
des aiguilles d‘une montre, le projecteur
s‘allume avec une luminosité ambiante
maximale de 50 000 Lux�
Si vous tournez le bouton de réglage LUX
12
dans le sens inverse aux aiguilles d‘une
montre, le projecteur s‘allume avec une
luminosité ambiante minimale de 5 Lux� (voir
g. E).
Réglage du champ de détection
Tournez le bouton de réglage SENS
14
dans le sens des aiguilles d‘une montre et le
champ de détection du détecteur de
mouvement passe à la valeur maximale de 8
mètres� Le détecteur de mouvement
déclenche maintenant le projecteur à une
distance de 8 mètres seulement� Tournez le
