Lk armatur Smartcomfort lk 120 User manual

LK 110 / LK 120 / LK 130

SmartComfort

INSTRUCTION MANUAL

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTION

MANUALE DI ISTRUZIONI

ASENNUS- JA KÄYTTÖOHJE

INSTRUKTIONSMANUAL

Art.nr: 148498-3

GB ENGLISH

DE DEUTSCH

FR FRANÇAIS

IT ITALIANO

FI SUOMI

SE SVENSKA

Innehållsförteckning Sida

Viktigt/Varning.......................................................................... 3

Funktionsbeskrivning, Tekniska data, Leveranskontroll,

Montering av shuntautomatiken............................................. 19

Rumsenhet, Utegivare, Framledningsgivare, Nätadapter,

Pumpstyrning, Ventilmotionering, Indikering och felkoder,

Felsökning.................................................................................... 20

Shuntautomatik, Funktioner och Inställningar.......................... 21

CE, försäkran om överensstämmelse...................................... 25

Beskrivning av symboler och knappar.................................... 26-27

Reservdelar..................................................................................... 28

Indice Pagina

Importante/Attenzione.............................................................. 3

Descrizione del funzionamento, Dati tecnici, Ispezione del

materiale fornito, Montaggio dell’attuatore............................ 13

Montaggio del: Cronotermostato, Sensore esterno, Acqua di

mandata, Alimentatore, Comando della pompa, Movimentazione

della valvola miscelatrice, Funzioni e codici di errore,

Ricerca dei guasti.......................................................................................... 14

Attuatore, Funzioni e Impostazioni.............................................. 15

CE, dichiarazione di conformità................................................ 25

Descrizione di simboli e pulsanti............................................... 26-27

Ricambi.............................................................................................. 28

Sisällysluettelo Sivu

Tärkeää/Varoitus........................................................................ 3

Toiminnan kuvaus, Tekniset tiedot, Toimitustarkastus,

Toimilaitteen asennus................................................................ 16

Huoneyksikkö, Ulkoanturi, Menovesianturi, Verkkolaite,

Pumpun ohjaus, Venttiilin ohjaus, Näyttö ja vikakoodit,

Vianetsintä...................................................................................... 17

Toimilaite, Toiminnot ja Asettelut................................................ 18

CE, vaatimustenmukaisuusvakuutus....................................... 25

Symboleiden ja painikkeiden kuvaus....................................... 26-27

Varaosat.......................................................................................... 28

Table des matières Page

Important/Avertissement.......................................................... 3

Description du fonctionnement, Caractéristiques techniques,

Contrôle lors de la livraison, Montage du régulateur............. 10

L’unité d’ambiance, Sonde extérieure, Sonde de départ,

Adaptateur secteur, Commande de pompe, Fonction de

maintenance de la vanne mélangeuse, Indication et codes

d’erreur, Dépannage....................................................................... 11

Régulateur, Fonctions et Réglages............................................... 12

CE, déclaration de conformité................................................... 25

Description des symboles et des boutons............................... 26-27

Pièces de rechange......................................................................... 28

Inhaltsverzeichnis Seite

Wichtig/Warnung........................................................................ 3

Funktionsbeschreibung, Technische Daten, Lieferkontrolle,

Montage der Mischerautomatik............................................... 7

Raumeinheit, Außentemperaturfühler,Vorlauftemperatur-

fühler, Netzadapter, Pumpensteuerung, Mischerbewegung,

Anzeigen und Fehlercodes, Fehlersuche..................................... 8

Mischerautomatik, Funktionen und Einstellungen..................... 9

CE, Konformitätserklärung........................................................ 25

Beschreibung der Symbole und Tasten.....................................26-27

Ersatzteile......................................................................................... 28

Contents Page

Important/Warning..................................................................... 3

Functional Description, Technical Data, Delivery Check,

Installing the Actuator................................................................ 4

Room Controller, Outdoor Sensor, Water Supply Sensor,

Adapter, Pump Control, Valve Exercise, Function and

Fault Indication, Fault Codes, Troubleshooting.......................... 5

Actuator, Functions and Settings................................................. 6

CE, Declaration of Conformity.................................................. 25

Description of Symbols and Push Buttons...............................26-27

Spare Parts....................................................................................... 28

DK DANSK

Indholdsfortegnelse Side

Vigtigt/Advarsel......................................................................... 3

Funktionsbeskrivelse, Tekniske data, Leverancekontrol,

Installation af shuntautomatiken............................................. 19

Rumenhed, Udeføler, Fremløbsføler, AC-adapter ,

Pumpestyring, Ventilbevægelse, Indikatorer og fejlkoder ,

Fejlfinding.................................................................................... 20

Shuntautomatik, funktionerne og indstillinger......................... 21

CE, Overensstemmelseserklæring........................................... 25

Beskrivelse af symboler og knapper....................................... 26-27

Reservedele..................................................................................... 28

GB ENGLISH

Important!

Installation, use and maintenance must be carried out by technically

qualifiedpersonnel.Allinstructionsinthismanualshouldbereadandun-

derstoodbeforestartinganyworkwiththeSmartComfort.Forsafety

reasons, no modifications or amendments are allowed. Only original

AC adapter is allowed.

Warning! Risk of personal injury!

Before starting installation work the power

supply must be disconnected. Make sure to adhere

to valid safety regulations.

DE DEUTSCH

Wichtig!

Installation, Anwendung und Wartung müssen von Fachpersonal aus-

geführt werden. Vor dem Einsatz von SmartComfort müssen alle An-

weisungen in diesem Handbuch sorgfältig durchgelesen und befolgt

werden. Aus Sicherheitsgründen dürfen keine Änderungen oder Er-

weiterungen vorgenommen werden. Nur originaler Netzteil ist erlaubt

Warnung! Verletzungsgefahr!

Achten Sie darauf, dass vor Beginn der Installations-

arbeiten die Stromversorgung unterbrochen wird.

Achten Sie darauf, dass die geltenden Sicherheits-

vorschriften eingehalten werden.

FR FRANÇAIS

Important !

L'installation, l'utilisation et l'entretien doivent être effectués par

un personnel techniquement compétent. Toutes les instructions

contenues dans ce manuel doivent être observées et comprises

avant de commencer tout travail avec le SmartComfort. Pour des

raisons de sécurité, aucune modification ou ajout n'est autorisé.

Seul l’adaptateur secteur d’origine peut être utilisé.

Avertissement ! Risque de blessures !

Assurez-vous que l'alimentation électrique est coupée

avant de commencer les travaux d'installation. Assurez-

vous de respecter les prescriptions de sécurité en vigueur

IT ITALIANO

Importante!

Installazione, utilizzo e assistenza devono essere effettuati da per-

sonale qualificato. Tutte le istruzioni contenute nel presente manuale

devono essere lette e comprese prima di iniziare il lavoro con Smart-

Comfort. Per ragioni di sicurezza, non è consentito apportare modi-

fiche o aggiunte al prodotto. Utilizzare solo l’alimentatore originale.

Attenzione! Rischio di lesioni personali!

Scollegare l'alimentazione elettrica prima

di iniziare l'installazione. Attenersi alle

prescrizioni di sicurezza in vigore.

FI SUOMI

Tärkeää!

Asennuksen, käytön ja huollon saa suorittaa vain teknisesti pätevä

henkilöstö. Kaikkia tämän asennus- ja käyttöohjeen ohjeita on nou-

datettava ja ne on ymmärrettävä ennen SmartComfortille tehtävien

töiden aloittamista. Kaikki muutokset ja lisäykset ovat turvallisuussyis-

tä kiellettyjä. Vain alkuperäinen verkkolaite on sallittu.

Varoitus! Henkilövahinkojen vaara!

Varmista, että verkkoliitäntä on katkaistu ennen

asennustyön aloittamista. Varmista, että nouda-

tat voimassa olevia turvallisuusmääräyksiä.

SE SVENSKA

Viktigt!

Installation, användning och service ska utföras av tekniskt kom-

petent personal. Alla instruktioner i denna manual ska läsas och

förstås innan något arbete påbörjas med SmartComfort. Av säk-

erhetsskäl får inga ändringar eller tillägg utföras. Endast original

nätadapter får användas.

Varning! Risk för personskada!

Se till att nätanslutningen har brutits innan

installationsarbete påbörjas. Gällande säkerhets-

föreskrifter måste följas.

DK DANSK

Vigtigt!

Installation, brug og service skal udføres af teknisk kompetent

personale. Alle instruktionerne i denne vejledning skal læses

og forstås, inden der påbegyndes nogen form for arbejde med

SmartComfort. Af sikkerhedsmæssige årsager må der ikke ud-

føres nogen ændringer eller tilføjelser. Der må ikke anvendes an-

dre adaptere end den originale AC-adapter.

Advarsel! Fare for personskade!

Sørg for, at strømforsyningen er afbrudt, inden

installationsarbejdet sættes i gang. Gældende sikker-

hedsforskrifter skal følges.

GB ENGLISH

Functional Description

LK 110, LK 120 and LK 130 SmartComfort are electronic tempera-

ture controllers for hydronic radiator and underfloor heating applica-

tions. All models are equipped with frost protection and minimum/

maximum limitation of the supply temperature.

LK 110 and LK 130 are equipped with an outdoor sensor. The supply tem-

perature is adjusted according to the outdoor temperature.

Technical Data

Protection class.......................................................................... III SELV (EN 60730-1) (double insulated)

Surrounding temperature, actuator and room controller 0 to +50°C, +32°F to +122°F

Air humidity................................................................................. <90% Rh, without condensation

Enclosure class, actuator.......................................................... IP 40 (according to EN 60529)

Enclosure class, room controller............................................. IP 20 (according to EN 60529)

Enclosure class, outdoor sensor............................................. IP 66 (according to EN 60529)

Enclosure class, AC adapter..................................................... IP 20 (according to EN 60529)

Primary voltage, AC adapter................................................... 100 - 240 VAC, 50/60 Hz

Connector, AC adapter............................................................. Europlug CEE 7-6 or USA: NEMA 1-15

or UK: BS 1363

Angle of rotation / Actuator direction................................. 90°/clockwise and counterclockwise

Actuator torque......................................................................... 5 Nm

Room temperature, setting range (LK 120 & LK 130)....... +5°C to +37°C, +41°F to +99°F

Operating modes (LK 120 & LK 130)..................................... Comfort/Reduced/Automatic/Holiday/

Timer

Clock (LK 120 & LK 130)........................................................... 12 hrs. AM/PM and 24 hrs. Running

reserve 24 hrs.

Manual operation...................................................................... Yes, when needed

Indoor temperature range (LK 120 & LK 130)..................... 0°C to +50°C, 32°F to +122°F

Outdoor temperature range (LK 110 & LK 130)................. -50°C to +50°C, -58°F to +122°F

Water supply temperature setting....................................... +5°C to 99°C, +41°F to 210°F

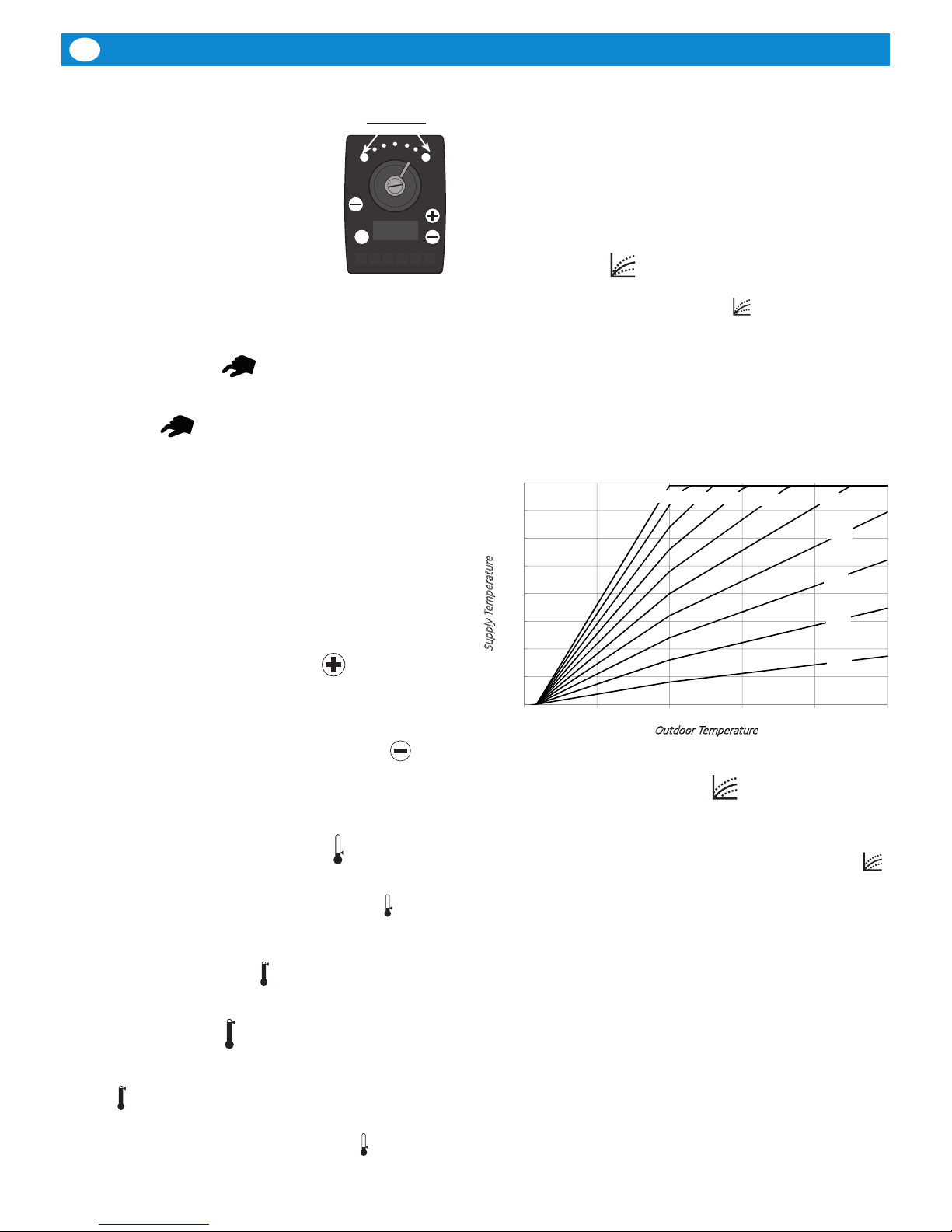

Regulating curve, setting (LK 110 & LK 130)....................... 1.0 - 9.9

Parallel shift of regulating curve (LK 110 & LK 130).......... +-10°C, +-18°F

Min. flow temperature (LK 110, LK 120 & LK 130)............. +5°C to +40°C, +41°F to 104°F

Max. flow temperature (LK 110, LK 120 & LK 130)............ +20°C to +99°C, +68°F to 210°F

Dimensions, actuator................................................................ Length x width x height 93 x 80 x 75 mm

Dimensions, room controller................................................... Width x height x thickness

83 x 80 x 27 mm

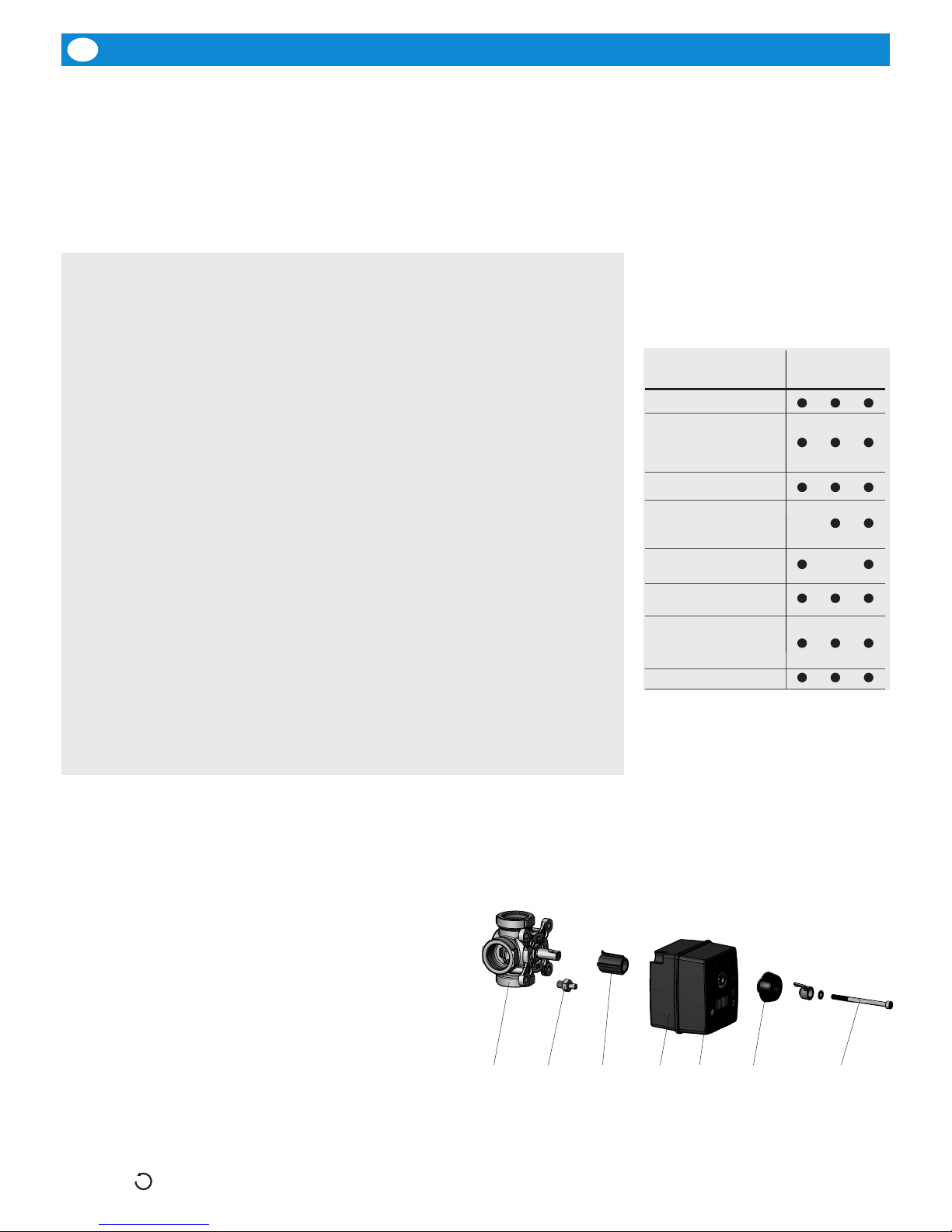

Installation

Installing the Actuator:

1. Rotate the axle on the mixing valve Acounterclockwise and re-

move the knob without changing the position of the axle.

2. Screw the fixation bolt Bin a suitable hole on the mixing valve A.

Remove any existing bolt. Push the adapter Con the mixing valve

axle so that the axle bottoms in the hole. The supplied adapter C

suits most valve axles. Other versions of this adapter are available

as accessories. Please contact LK Armatur AB for more information.

3. Fit the actuator Dto the adapter C. The bolt Bshould fit in the

intended hole on the actuator.

4. Fit the knob Eso that the indicator points to the counterclockwise

end position. Tighten the knob with the washer and the bolt F.

5. Use a screwdriver to turn the disengaging button Gto the position

with hand symbol . Turn the valve with the knob Efrom

one end position to the other. It is important that the motor can be

turned the whole turning angle (90°).

6. Turn the decoupling screw G back to the Automatik position .

LK 120 and LK 130 are provided with a room controller. The controller

can be set to the desired room temperature. To save energy, there are

programmes that have scheduled temperature changes.

LK 130 is equipped with an outdoor sensor, a supply sensor and a room

controller to optimize the control of the heating system.

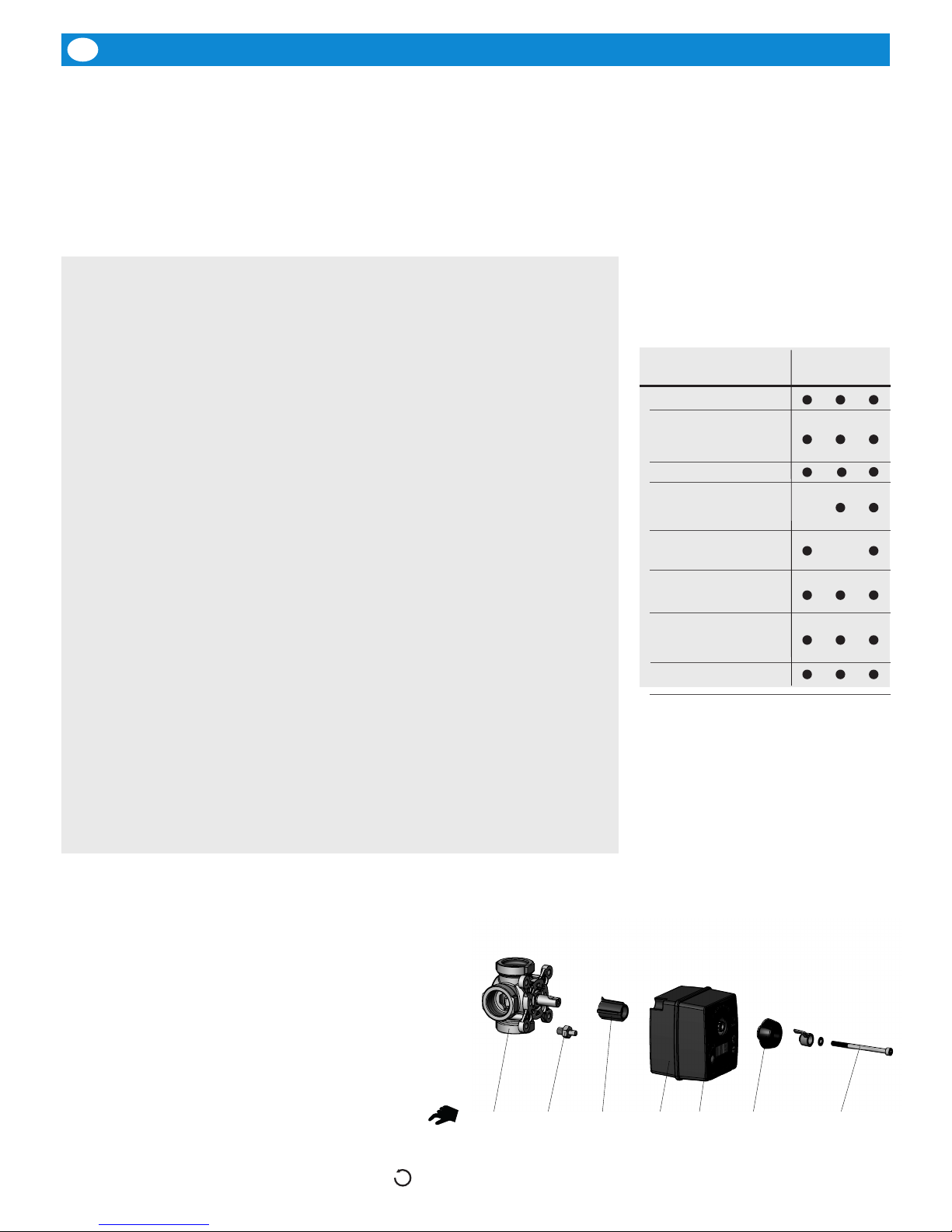

Delivery Check

Check that the delivery, depending on

model, includes the components listed

below.

Actuator

Mounting kit (Fixation

bolt, fixing screw, lock-

washer, adapter)

Knob with indicator

Room controller

with 15 m cable or

with antenna

Outdoor sensor with

15 m cable

Water supply sensor

with 1 m cable

AC adapter 100-240

VAC, 50/60 Hz with

1.8 m cable

Cable ties

Model LK

110 120 130

A B C D

A B C D G E F

GB ENGLISH

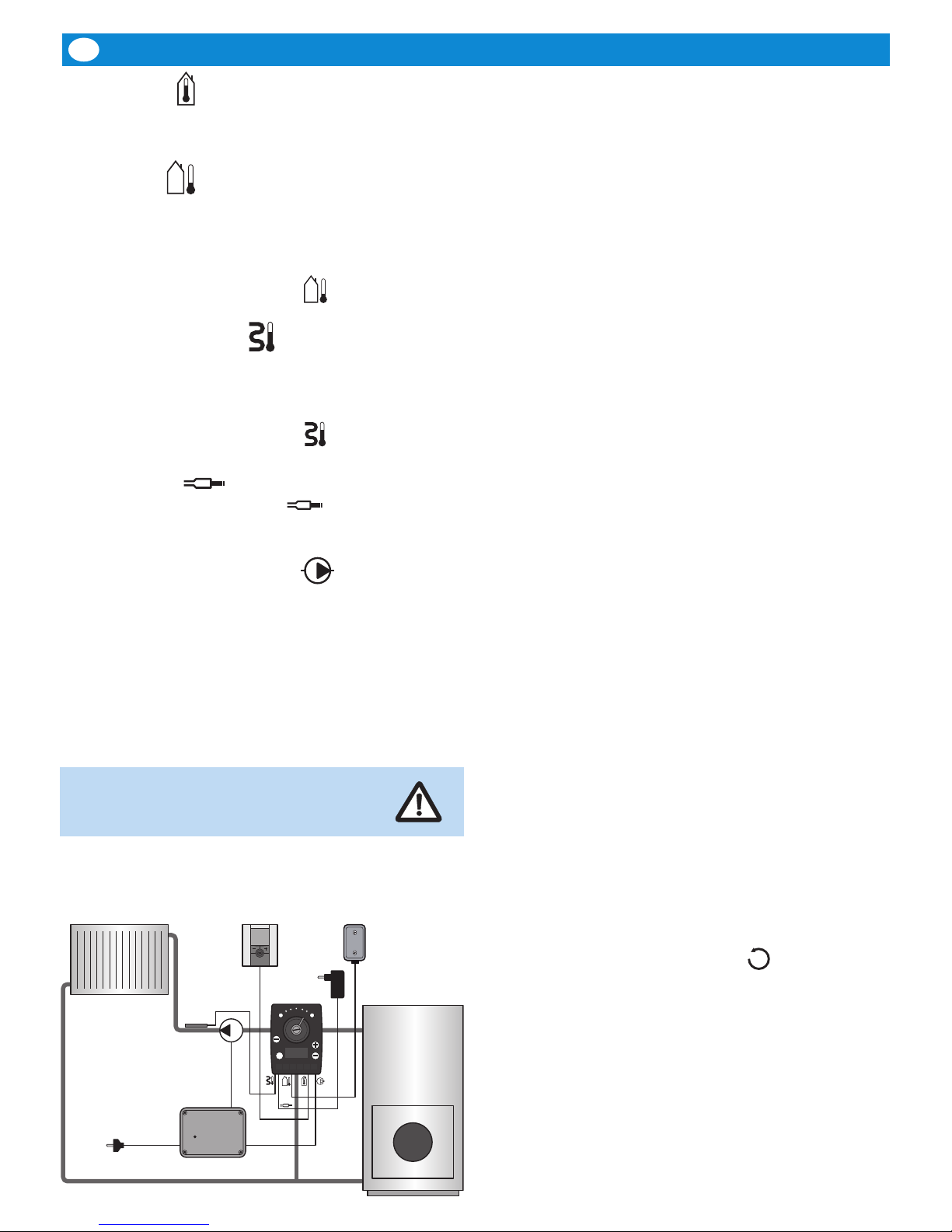

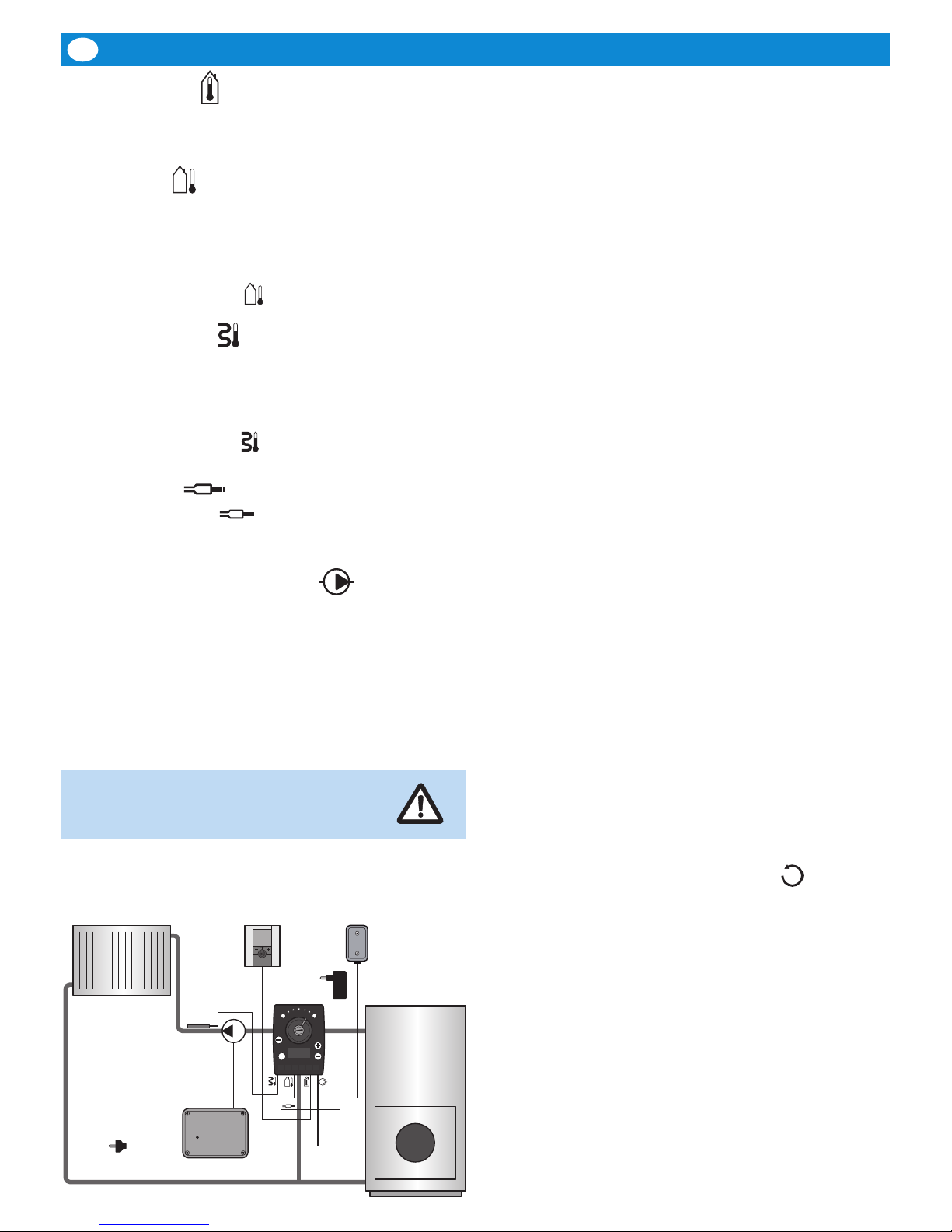

Warning! Risk of burns!

Avoid touching the hot supply line pipe when clamping

the supply sensor.

Room Controller A

For models LK 120 and LK 130. See the separate instruction manual

for the room controller.

Outdoor Sensor B

For models LK 110 and LK 130. Fit the outdoor sensor on the north

exterior wall of the building, so that it is not exposed to solar ra-

diation. The position should be approximately 3 meters above the

ground. The outdoor sensor must not be positioned above windows

or doors or under eaves, near exhaust grilles or other openings which

can affect the sensor temperature.

Connect the sensor cable to the connector marked on the actuator.

Water Supply Sensor C

Use the supplied cable ties to clamp the supply sensor on an unin-

sulated part of the supply line approximately 1 m after the mixing

valve. If necessary, thermal conductivity paste can be applied. The

pipe must then must be insulated to obtain the best temperature

measurement.

Connect the sensor cable to the connector marked on the actuat

or.

Adapter D

Plug the adapter into the slot marked on the actuator.

Warning! The adapter must never be exposed to water.

Pump Control E (Option)

For further energy saving a pump control is available as an optional

accessory. The pump will be stopped 30 minutes after the actuator

has fully closed the mixing valve. The pump will restart as soon as

the actuator opens the mixing valve.

After 48 hours downtime the pump control will set the pump running

for 1 minute with the mixing valve in a closed position.

See separate manual for installation of the pump control.

System Schedule

Valve Exercise

An anti-block function will be activated if the mixing valve has

been closed for more than 24 hours. The valve will be turned from

one end position to the other to prevent it from getting blocked.

If the flow temperature rises rapidly, the mixing valve will return to

closed position. The anti-block function can be deactivated by simul-

taneously pressing the function selector and the minus button for

about 5 sec. The text ”no” is shown in the display. To activate the

function, press the function selector and the plus button simul-

taneously for about 5 sec. “YES” will now appear in the display.

Function and Fault Indication

The coloured indicators on the actuator indicate functions and faults.

• Blue and red lights flash alternately wile the automatic selection

of direction is in progress.

• Blinking blue lights in both indicators during automatic selection

of direction indicate that the actuator does not sense heat in the

system.

• A white light will flash if a fault has occurred. A fault code is

shown in the display.

Fault Codes:

E11 Water supply sensor

E12 Outdoor sensor

E14 Room controller, communication error

E50 Room controller, temperature sensor

Troubleshooting

When a temperature setting in the system has been changed ,

it takes time, from a couple of hours up to 24 hours, before the

room temperature corresponds to the new setting. The time is

depending on the operation of the heating system, the dimen-

sioning, the isolation degree of the building etc.

If the heating system, in view of this fact, still does not work satis-

factorily, check that:

1. the heating boiler or the storage tank has the correct temperature.

2. the circulation pump is running.

3. the radiator- and shut-off valves are open.

4. the power is supplied and the fuses in the house are intact.

5. the mixing valve can be turned easily.

6. the actuator has been correctly installed on the mixing valve axle.

7. there is no air in the system.

8. the control system is correctly installed.

9. the curve setting is correct (page 6).

10. the parallel shift of the curve is correct (page6).

11. the disengaging button is in the automatic position .

12. the installation of the heating system has been carried out cor-

rectly and can be operated manually.

A B

GB ENGLISH

Temperature Display

The temperature can be displayed in °C or °F. The factory setting is

°C. To change temperature unit, press plus and minus buttons simul-

taneously for at least 3 sec.

Manual Operation

The actuator can be disengaged to allow manual operation of the

mixing valve. Turn the disengaging button 90° clockwise to the hand

position symbol . The symbol will now start flashing.

Automatic Selection of Direction

Adaption to mixing valves with different opening directions is done by

an actuator test to determine if the valve opens clockwise or counter-

clockwise. The test takes some minutes and occurs at first startup.

The actuator selects and saves the opening direction. Automatic selec-

tion of only works when there is heat in the system. If the automation

cannot decide direction, a manual choice should be made.

Manual Selection of Direction

Check the opening direction of the mixing valve. Adapt the opening

direction of the actuator in the following way:

Clockwise direction: Push the plus button and then power up

the actuator. The display counts down 3-2-1. Let go of the plus button.

The direction is indicated by a red light to the right on the actuator. The

automation selects clockwise direction and the indication switches to

fixed light.

Counter-clockwise direction: Push the minus button and then

power up the actuator. The display counts down 3-2-1. Let go of the

minus button. The direction is indicated by a red light to the left on

the actuator. The automation selects counter-clockwise direction

and the indication switches to fixed light.

Min. Temperature (Antifreeze)

The working range of the actuator can be limited to prevent the tem-

perature from falling below a set value (provided that there is heat in

the system). Step to the symbol for min. temperature by using the

function selector. Increase or decrease the value by using the plus or

minus button. The min-value cannot be set above the max- value. The

max-value will automatically increase as soon as the min-value reaches

the max-value. The max-symbol will flash to indicate that the tem-

perature setting has been changed.

Max. Temperature

The working range of the actuator can be limted to prevent the tem-

perature from rising above a set value. Step to the symbol for max. tem-

perature by using the function selector. Increase or decrease the value

by using the plus or minus button. The max-value cannot be set below

the min -value. The min-value automatically decreases as soon as the

max-value reaches the min-value. The min-symbol will flash to indi-

cate that the temperature setting has been changed.

This temperature limitation can be used e.g. to protect sensitive

building structures such as wooden floors with underfloor heating.

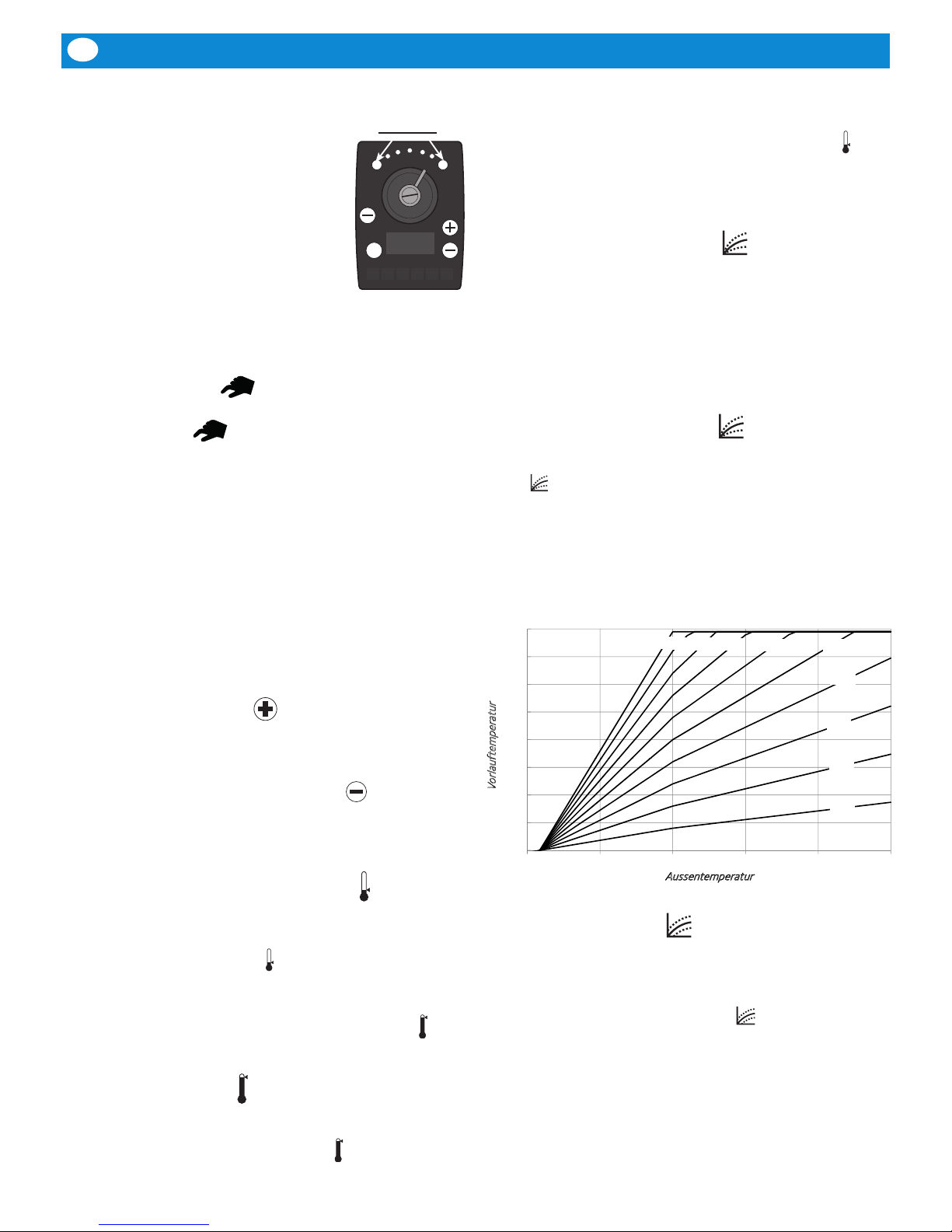

Indication

Above the knob on the actuator, there are two

indicators for hot (red) and cold (blue). At normal

operation, both indicators shine. If the angle of

rotation is changed, the indicator blinks in the

turning direction The blinking shifts to fixed

light shortly after the motion has stopped.

indicators

ACTUATOR, FUNCTIONS AND SETTINGS Curve Control

For model LK 110 and LK 130. This operation converts the meas-

ured outdoor temperature to an internal setpoint with the help of

a curve control. The curve must be adjusted and parallel shifted to

match different buildings and the operation of the heating system.

In model LK 130, the setpoint is also affected by the difference between

the indoor temperature (measured by the room controller) and the

setpoint in the room controller (the desired room temperature).

Curve Setting

For model LK 110 and LK 130. The curve can be adjusted from

1.0 to 9.9. Step to the symbol for curve by using the function

selector. Increase or decrease the slope of the curve with the plus

or minus button.

Recommended basic setting:

Radiator system Curve setting 3.0

Floor heating system in wooden joists Curve setting 1.5

Floor heating system in concrete Curve setting 1.0

Parallel shift of the Curve

For model LK 110 and LK 130. With the parallel shift of the

curve the flow line temperature can be changed +-10°C/+-18°F.

To change the room temperature by 1°C, the supply temperature

should be changed 2 - 4°C. Step to the symbol for parallelshift

by using the function selector. Change the position of the curve

with the plus or minus button.

Reset to Factory Settings

Press the plus and minus buttons simultaneously during power-up.

The display counts 0-9-8-7-6-5-4-3-2-1-0. Let go of the buttons.

(C°)

100

emperatur

3.0

9.9 9.0 8.0 7.0 6.0 5.0

4.0

-30-20-1001020

Supply

Outdoor Temperature

1.0

2.0

DE DEUTSCH

Technische Daten

Schutzklasse..................................................................................III SELV (EN 60730-1) (doppelt isoliert)

Umgebungstemperatur, Mischerautomatik und Raumeinheit....0 bis +50 °C

Luftfeuchtigkeit............................................................................< 90 % Rh, nicht kondensierend

Schutzart, Mischerautomatik....................................................IP 40 (nach EN 60529)

Schutzart, Raumeinheit..............................................................IP 20 (nach EN 60529)

Schutzart, Außentemperaturfühler..........................................IP 66 (nach EN 60529)

Schutzart, Netzteil.......................................................................IP 20 (nach EN 60529)

Eingangsspannung, Netzteil.......................................................100 - 240 VAC, 50/60 Hz

Netzstecker, Netzteil...................................................................Eurostecker CEE 7-6 oder

USA: NEMA 1-15 oder UK: BS 1363

Drehwinkel/Drehrichtung der Mischerautomatik...............90°/mit und entgegen dem Uhrzeigersinn

Drehmoment der Mischerautomatik......................................5 Nm

Sollwert der Raumtemperatur, Einstellbereich (LK 120 & LK 130)....+5°C bis +37°C

Betriebsarten (LK 120 & LK 130)................................................Komfort/Reduziert/Automatik/

Urlaub/Timer

Echtzeituhr (LK 120 & LK 130)....................................................12 h AM/PM und 24 h, Gangreserve 1 Tag

Handbetrieb.....................................................................................Ja, bei Bedarf

Messbereich, Innentemperatur (LK 120 & LK 130)..................0°C bis +50°C

Messbereich, Außentemperatur (LK 110 & LK 130)................-50°C bis +50°C

Sollwert der Vorlauftemperatur, Einstellbereich.....................+5°C bis 99°C

Regelkurve, Einstellbereich (LK 110 & LK 130)..........................1,0 - 9,9

Parallelverschiebung der Regelkurve (LK 110 & LK 130).........+/-10°C

Minimale Vorlauftemperatur (LK 110, LK 120 & LK 130).........+5°C bis +40°C

Maximale Vorlauftemperatur (LK 110, LK 120 & LK 130)........+20°C bis +99°C

Abmessungen, Mischerautomatik...............................................Länge x Breite x Höhe 93 x 80 x 75 mm

Abmessungen, Raumeinheit.........................................................Breite x Höhe x Tiefe 83 x 80 x 27 mm

Abmessungen, Netzteil..................................................................Länge x Breite x Höhe 74 x 30 x 43 mm

Funktionsbeschreibung

LK 110, LK 120 und LK 130 SmartComfort

ist eine Produktreihe für die

elektronische Temperaturregelung von Radiator- und Fußbodenhei-

zungsanlagen. Alle Modelle besitzen Frostschutz sowie Begrenzungen

für die minimale und die maximale Vorlauftemperatur.

LK 110 und LK 130 sind mit einem Außentemperaturfühler ausge-

stattet, wodurch die Vorlauftemperatur an die Außentemperatur

angepasst wird.

LK 120 und LK 130 sind mit einer Raumeinheit ausgestattet. An

dieser Einheit kann die gewünschte Raumtemperatur eingestellt

werden. Um Energie zu sparen, stehen Programme für zeitabhän-

gige Temperaturabsenkungen zur Verfügung.

LK 130 verfügt über einen Außentemperaturfühler, einen Vorlauffühler

und eine Raumeinheit, was eine optimale Regelung ergibt.

Lieferkontrolle

Stellen Sie sicher, dass in der Lieferung

die – je nach Modell – in der Tabelle auf-

geführten Komponenten enthalten sind.

Mischerautomatik

Montagesatz (Befesti-

gungsbolzen, Befesti-

gungsschraube, Unterleg-

scheibe, Mischeradapter)

Drehsteller mit Zeiger

Raumeinheit mit

15 m Kabel oder mit

Antenne

Außentemperaturfühler

mit 15 m Kabel

Vorlauftemperaturfüh-

ler mit 1 m Kabel

Netzteil 100-240 VAC,

50/60 Hz mit

1,8 m Kabel

Kabelbinder

Modell LK

110 120 130

Montage

Montage der Mischerautomatik:

1. Die Achse des Mischers A entgegen dem Uhrzeigersinn bis zum

Anschlag drehen und den Drehsteller abnehmen, ohne die Achs-

stellung zu ändern.

2. Die Befestigungsschraube B in ein geeignetes Gewindeloch des

Mischers A schrauben. Falls notwendig vorhandene Schraube

entfernen. Adapter C auf die Mischerachse stecken. Der mitge-

lieferte Adapter C passt auf die meisten Mischerachsen. Weitere

Varianten dieses Adapters sind als Zubehör erhältlich. Wenden Sie

sich diesbezüglich an LK Armatur AB.

3. Die Mischerautomatik D auf den Adapter C stecken. Schraube B

muss in die vorgesehene Bohrung an der Mischerautomatik passen.

4. Den Drehsteller E so anbringen, dass der Zeiger am linken Anschlag

steht. Den Drehsteller und Unterlegscheibe mit Schraube F festziehen.

5. Mit einem Schraubendreher den Handverstellknopf G in die Position

mit dem Handsymbol drehen. Den Mischer mit dem Drehsteller E

von einem Endanschlag zum anderen drehen. Der Stellmotor muss

unbedingt von einem Endanschlag zum anderen, 90°, bewegt

werden können.

6. Den Handverstellknopf G zurück in die Automatikposition

drehen .

A B C D

A B C D G E F

DE DEUTSCH

Montage der Raumeinheit A

Gilt für die Modelle LK 120 und LK 130. Sehen Sie bitte separates

Handbuch für die Raumeinheit.

Außentemperaturfühler B

Gilt für die Modelle LK 110 und LK 130. Den Außentemperaturfühler

außen an der Nordseite des Gebäudes anbringen, sodass dieser nicht di-

rekt von der Sonne beschienen wird. Der Fühler sollte ca. 3 m über dem

Boden angebracht werden. Den Außentemperaturfühler nicht oberhalb

von Fenstern und Türen oder in der Nähe von Überdachungen, Abluft-

gittern oder anderen Öffnungen montieren, die die Fühlertemperatur

beeinflussen könnten. Das Fühlerkabel an die mit gekennzeichnete

Buchse an der Mischerautomatik anschließen.

Vorlauftemperaturfühler C

Den Vorlauftemperaturfühler mithilfe des mitgelieferten Kabelbinders

an einer nicht isolierten Stelle der Vorlaufleitung in einem Abstand von

ca. 1 m vom Mischer anbringen. Gegebenenfalls Wärmeleitpaste. ver-

wenden. Das Rohr sollte anschließend isoliert werden, um eine optimale

Temperaturmessung zu gewährleisten. Das Fühlerkabel an die mit

gekennzeichnete Buchse an der Mischerautomatik anschließen.

Netzadapter D

Den Netzadapter an die mit gekennzeichnete Buchse an der

Mischerautomatik anschließen. Achtung! Den Netzadapter niemals

in Berührung mit Wasser bringen.

Pumpensteuerung E (Zubehör)

Zur weiteren Energieeinsparung ist eine Pumpensteuerung als Zusatz-

gerät erhältlich. Die Umwälzpumpe wird 30 min nachdem die Automatik

den Mischers vollständig geschlossen hat, abgeschaltet. Die Pumpe

läuft wieder an, sobald die Automatik den Mischer öffnet.

Nach 48 Stunden Stillstand wird die Pumpe, mit dem Mischer in ge-

schlossener Position, 1 Minute in Betrieb gesetzt um funktionsfähig zu

bleiben.

Sehen Sie bitte separate Bedienungsanleitung zur Installation von

Pumpenlogik.

Schaltplan

Mischerbewegung

Nach 24 Stunden in geschlossener Position wird der Mischer von einem

Endanschlag zum anderen bewegt damit er nicht stecken bleibt. Sollte

die Vorlauftemperatur schnell steigen, kehrt der Mischer

in geschlossene Position zurück. Deaktivierung der Funktion erfolgt

durch gleichzeitiges Drücken des Funktionsknopfes und der Minus-

Taste während etwa 5 Sekunden. Im Display erscheint „no“. Aktivierung

erfolgt durch gleichzeitiges Drücken des Funktionsknopfes und der

Plus-Taste. „YES“ erscheint im Display.

Anzeigen und Fehlercodes

Die farbigen LEDs an der Mischerautomatik zeigen Funktionen und

Fehlercodes.

• Blaues und rotes Licht blinken abwechselnd während die

automatische Richtungswahl durchgeführt wird.

• Blinkendes blaues Licht in beiden Anzeigen während der

automatischen Richtungswahl bedeutet, dass die Automatik

keine Wärme im System fühlt.

• Blinkt weißes Licht, ist ein Fehler entstanden. Im Display

erscheint eine Fehlercode.

Fehlercodes

E11 Vorlauftemperaturfühler

E12 Außentemperaturfühler

E14 Raumeinheit, Kommunikationsfehler

E50 Raumeinheit, Temperaturfühler

Fehlersuche

Beachten Sie, dass es bei einer Änderung der Temperatureinstel-

lung des Systems einige Zeit (bis zu 24 h) dauern kann, bis die

Raumtemperatur den neuen Einstellungen entspricht. Diese Zeit

hängt unter anderem von der Funktion und der Dimensionierung

des Heizsystems sowie von der Wärmedämmung des Gebäudes ab.

Wenn das Heizsystem unter Berücksichtigung des oben genannten

Zeitfaktors dennoch nicht zufriedenstellend funktioniert, prüfen

Sie die folgenden Punkte. Sicherstellen, daß:

1. der Heizkessel oder der Pufferspeicher die richtige Temperatur hat.

2. die Zirkulationspumpe funktioniert.

3. die Heizkörper- und Absperrventile geöffnet sind.

4. die Stromversorgung eingeschaltet ist und die Sicherungen

intakt sind.

5. der Mischer leichtgängig ist.

6. die Mischerautomatik korrekt an der Achse des Mischers

montiert wurde.

7. sich keine Luft im System befindet.

8. das Regelungssystem korrekt angeschlossen ist.

9. die richtige Kurveneinstellung gewählt wurde (Seite 16).

10. die richtige Einstellung für die Parallelverschiebung gewählt

wurde (Seite 16).

11. die Entkopplungsschraube auf Automatik gestellt ist .

12. das Heizsystem korrekt installiert istund manuell gesteuert

werden kann.

Warnung! Verbrennungsgefahr!

Vermeiden Sie, das heiße Vorlaufrohr bei der Montage

des Vorlauftemperaturfühlers zu berühren.

A B

DE DEUTSCH

Temperaturanzeige

Das Display der Mischerautomatik zeigt die Temperatur in °C oder °F

an. Die Werkseinstellung ist °C. Die Plus- und Minus-Taste gleichzeitig

mindestens 3 Sekunden drücken um die Temperatureinheit zu ändern.

Manueller Betrieb

Für manuellen Betrieb den Handverstellknopf um 90°im Uhrzeiger-

sinn zum Handsymbol . Das Symbol fängt jetzt an zu blinken.

Automatische Richtungserkennung

Zur Anpassung an Mischer mit unterschiedlichen Öffnungsrichtungen

führt die Mischerautomatik einen Test durch, um festzustellen, ob das

Ventil mit oder entgegen dem Uhrzeigersinn öffnet. Der Test dauert einige

Minuten und erfolgt beim ersten Einschalten. Die Mischerautomatik er-

kennt und speichert die Öffnungsrichtung. Die automatische Richtungs-

erkennung funktioniert nur, wenn das System mit Wärme versorgt wird.

Wenn die Automatik die Richtung nicht richtig erkennt, muss diese manuell

eingestellt werden.

Manuelle Richtungseinstellung

Zuerst, prüfen ob der Mischer mit oder entgegen dem Uhrzeigersinn

öffnet. Anschließend die Öffnungsrichtung der Mischerautomatik wie

folgt einstellen.

Im Uhrzeigersinn: Die Plus-Taste beim Einschalten gedrückt halten.

Das Display zählt 3-2-1 herunter. Die Plus-Taste loslassen. Die Richtung

wird durch rotes Licht rechts an der Mischerautomatik angezeigt. Sobald

die Anzeige dauerhaft leuchtet, ist die Automatik auf Öffnung im Uhrzei-

gersinn eingestellt.

Entgegen dem Uhrzeigersinn:Die Minus-Taste beim Einschalten

gedrückt halten. Das Display zählt 3-2-1 herunter. Die Minus-Taste los-

lassen. Die Richtung wird durch rotes Licht links an der Mischerautomatik

angezeigt. Sobald die Anzeige dauerhaft leuchtet, ist die Automatik auf

Öffnung im Uhrzeigersinn eingestellt.

Mindesttemperatur (Frostschutz)

Der Arbeitsbereich der Mischerautomatik kann so begrenzt werden,

dass eine eingestellte Temperatur nicht unterschritten wird (sofern

das System mit Wärme versorgt ist). Mit der Funktionstaste bis zum

Symbol für die Mindesttemperatur wechseln. Mithilfe der Plus- bzw.

Minus-Taste den gewünschten Wert einstellen. Die Min. Temperatur

kann nicht höher als die Max. Temperatur gestellt werden. Der Maxi-

malwert wird automatisch erhöht sobald der Minimalwert den Ma-

ximalwert erreicht. Das Symbol für die Maximaltemperatur blinkt

um anzuzeigen, dass die Temperatureinstellung geändert wurde. Diese

Temperaturbegrenzung kann auch als Frostschutz verwendet werden.

Maximaltemperatur

Der Arbeitsbereich der Mischerautomatik kann so begrenzt werden, dass

eine eingestellte Temperatur nicht überschritten wird. Mit der Funktions-

taste bis zum Symbol für die Maximaltemperatur wechseln. Mithilfe der

Plus- bzw. Minus-Taste den gewünschten Wert einstellen. Die Max. Tem-

peratur kann nicht niedriger als die Min. Temperatur gestellt werden.

MISCHERAUTOMATIK, FUNKTIONEN UND EINSTELLUNGEN

Oberhalb des Drehstellers der Mischerautomatik

befinden sich zwei Anzeigen, eine für warm (rot)

und eine für kalt (blau). Im normalen Betrieb leuchten

beide.

Wird der Drehwinkel der Mischerautomatik geän-

dert blinkt die Anzeige in Richtung der Änderung.

Das Blinken geht kurz nach der Änderung wieder

in ein dauerhaftes Leuchten über.

Der Minimalwert wird automatisch gesenkt sobald der Maximalwert den

MInimalwert erreicht. Das Symbol für die Mindesttemperatur

blinkt

um anzuzeigen, dass die Temperatureinstellung geändert wurde. Diese

Temperaturbegrenzung kann unter anderem zum Schutz empfindlicher

Gebäudekonstruktionen, wie Fußbodenheizungen mit Holzfußboden, ge-

nutzt werden.

Kurvenabhängige Regelung

Gilt für die Modelle LK 110 und LK 130. Bei dieser Funktion wird die

gemessene Außentemperatur mithilfe einer Kurvenfunktion in ei-

nen internen Sollwert umgewandelt. Zur Anpassung an verschie-

dene Gebäude und Heizsysteme muss die Kurve eingestellt und

parallel verschoben werden.

Beim Modell LK 130 hängt der Sollwert auch von der Differenz zwi-

schen der in der Raumeinheit gemessenen Innentemperatur und der in

der Raumeinheit eingestellten (gewünschten) Raumtemperatur ab.

Einstellung der Regelkurve

Gilt für die Modelle LK 110 und LK 130. Die Kurve kann von 1,0

bis 9,9 eingestellt werden. Mit der Funktionstaste bis zum Kurven-

symbo wechseln. Mithilfe der Plus- bzw. Minus-Taste die Neigung

der Kurve erhöhen oder senken.

Empfohlene Grundeinstellung:

Radiatorsystem Kurveneinstellung 3,0

Fußbodenheizung mit Holzfußboden Kurveneinstellung 1,5

Fußbodenheizung im Beton Kurveneinstellung 1,0

Parallelverschiebung

Gilt für die Modelle LK 110 und LK 130. Mithilfe der Parallelverschie-

bung der Kurve kann die Vorlauftemperatur um +-10°C / +-18°F ge-

ändert werden. Um die Raumtemperatur um 1°C zu ändern, muss die

Vorlauftemperatur um 2–4°C geändert werden. Mit der Funktionsta-

ste bis zum Symbol für Parallelverschiebung wechseln. Mithilfe der

Plus- bzw. Minus-Taste die Lage der Kurve ändern.

Zurücksetzen auf Werkseinstellungen

Halten Sie beim Einschalten die Plus- und die Minus-Taste gleichzeitig

gedrückt. Das Display zählt 0-9-8-7-6-5-4-3-2-1-0. Lassen Sie die

Tasten los.

100

temperatur

3,0

9,9 9,0 8,0 7,0 6,0 5,0

4,0

-30-20-1001020

Vorlau

Aussentemperatur

2,0

(C°)

A B C D

A B C D G E F

FR FRANÇAIS

Installation

Montage du régulateur:

1. Tournez l'axe de la vanne mélangeuse Adans le sens antihoraire

jusqu'à la butée et enlevez le bouton rotatif sans modifier la position

de l'axe.

2. Vissez le boulon de fixation Bdans un trou approprié sur la

vanne mélangeuse A. Retirez d'abord le boulon existant, le cas

échéant. Enfoncez l'adaptateur Csur l'axe de la vanne, de façon

à ce que l'axe arrive au fond dans le trou. L'adaptateur fourni C

s'adapte à la plupart des axes de vanne. D'autres versions de

cet adaptateur sont disponibles en tant qu'accessoires, veuillez

contacter LK Armatur AB pour plus d'informations.

3. Montez le régulateur Dsur l'adaptateur C. Le boulon Bdoit arriver

dans le trou prévu sur le régulateur.

4. Montez le bouton rotatif Ede façon à ce que l'indicateur soit à la

position limite, dans le sens antihoraire. Serrez le bouton avec la

rondelle et la vis F.

5. Utilisez un tournevis pour tourner la vis de découplage Gà la posi-

tion comportant le symbole d'une main . Tournez la vanne

avec le bouton rotatif Ed'une position limite à l'autre. Il est impor-

tant que le moteur puisse être tourné sur l'ensemble de l'angle

d'ouverture (90°).

6. Ramener la vis de découplage Gen position automatique .

Description du fonctionnement

LK 110, LK 120 et LK 130 SmartComfort sont des régulateurs

climatiques pour la chaleur hydraulique dans les circuits radiateurs ou

planchers chauffants.

Tous les modèles sont équipés de protection contre le gel et de limites

minimales et maximales pour la température de départ.

LK 110 et LK 130 sont munis d'une sonde extérieure, ce qui signifie que la

température de départ est affectée par la température extérieure.

LK 120 et LK 130 sont munis d'une unité d'ambiance qui, avec son

capteur, agit sur la température de départ. La température ambiante

souhaitée peut être réglée sur l'unité. Pour réaliser des économies d'éner-

gie, il existe des programmes qui permettent de modifier la tempéra-

ture à des périodes précises.

LK 130 est muni d'une sonde extérieure, d’une sonde de départ et

d'une unité d'ambiance, ce qui offre une maîtrise optimale de la régu-

lation de la température.

Caractéristiques techniques

Classe de protection............................................................III SELV (EN 60730-1) (double isolation)

Température ambiante, régulateur et unité d'ambiance....0 à +50°C,

Humidité de l'air.......................................................................< 90 % Rh, sans condensation

Indice de protection, régulateur............................................IP 40 (selon la norme EN 60529)

Indice de protection, unité d’ambiance................................IP 20 (selon la norme EN 60529)

Indice de protection, sonde extérieure................................IP 66 (selon la norme EN 60529)

Indice de protection, adaptateur secteur.............................IP 20 (selon la norme EN 60529)

Tension primaire, adaptateur secteur....................................100 - 240 VAC, 50/60 Hz

Connecteur, adaptateur secteur............................................FicheEuroCEE 7-6 ou USA : NEMA 1-15

ou UK : BS 1363

Angle d'ouverture / direction pour le régulateur................90° / sens horaire et antihoraire

Couple de serrage pour le régulateur....................................5 Nm

Température ambiante de consigne, réglage (LK 120 & LK 130)...+5°C à +37°C,

Modes de fonctionnement (LK 120 & LK 130).....................Mode confort / Temp. reduite/

Mode automatique/Mode vacances/

Minuteur

Horloge (LK 120 & LK 130)......................................................12 h AM/PM et 24 h Réserve de

marche 24 h

Commande manuelle...........................................................................Oui, en cas de besoin

Plage de mesure, température intérieure (LK 120 & LK 130).........0°C à +50°C

Plage de mesure, température extérieure (LK 110 & LK 130).........-50°C à +50°C

Valeur de consigne, température d'alimentation (réglage)............+5°C à 99°C

Courbe de régulation, réglage (LK 110 & LK 130).............................1,0 - 9,9

Déplacement parallèle de la courbe de régulation (LK 110 & LK 130)...+-10°C

Temp. d'alimentation mimi. (LK 110, LK 120 & LK 130).....................+5°C à +40°C

Temp. d'alimentation maxi. (LK 110, LK 120 & LK 130).....................+20°C à +99°C

Dimensions, régulateur........................................................................Longueurxlargeur x hauteur

93 x 80 x 75 mm

Dimensions, unité d'ambiance.............................................................Largeurxhauteurxépaisseur

83 x 80 x 27 mm

Dimensions, adaptateur secteur.........................................................Longueurxlargeurxhauteur

74 x 30 x 43 mm

Régulateur

Kit de montage (Boulon

de fixation, vis de fixation,

rondelle de blocage,

adaptateur régulateur)

Bouton rotatif avec

indicateur,

Unité d'ambiance avec

un câble de 15 m ou une

antenne

Sonde extérieure avec un

câble de 15 m

Sonde de départ avec un

câble de 1 m

Adaptateur secteur 100-

240 VAC, 50/60 Hz avec

un câble de 1,8 m

Liens

Contrôle lors de la livraison

Vérifiez que la livraison comprend, selon le

modèle, les éléments mentionnés dans le

tableau ci-dessous.

Modèle LK

110 120 130

FR FRANÇAIS

L'unité d'ambiance A

S'applique aux modèles LK 120 et LK 130. Voir le manuel séparé

pour l'unité d'ambiance.

Sonde extérieure B

S'applique aux modèles LK 110 et LK 130. Montez la sonde exté-

rieure sur la façade nord du bâtiment, de façon à ce qu'elle ne soit pas

exposée aux rayons du soleil. L'emplacement doit être à environ 3 m

au-dessus du sol. La sonde extérieure ne doit pas être située au-dessus

des fenêtres, des portes ou au-dessous des avant-toits, ni à proximité

d'une grille d'aération ou toute autre ouverture qui pourrait affecter la

température du capteur.

Branchez le câble du capteur à la prise portant le symbole sur le

régulateur.

Sonde de départ C

Utilisez les liens fournis pour attacher la sonde de départ sur une

partie non isolée du conduit d'alimentation, à environ 1 m après la vanne

mélangeuse. Une pâte de conductivité thermique peut éventuelle-

ment être appliquée au préalable. Le tuyau doit ensuite être isolé pour

obtenir une mesure de température optimale.

Branchez le câble du capteur à la prise portant le symbole sur

le régulateur.

Adaptateur secteur D

Branchez le câble de l’adaptateur secteur à la prise portant le sym-

bole sur le régulateur.

Attention! L’adaptateur secteur ne doit jamais être exposé à l’eau.

Commande de pompe E (en option)

Pour réaliser des économies d’énergie supplémentaires, une com-

mande de pompe est disponible comme accessoire. La pompe est

arrêtée 30 minutes après la fermeture complète de la vanne mélan-

geuse par le régulateur. La pompe redémarre dès que le régulateur

ouvre la vanne mélangeuse.

Après 48 heures d’inactivité, la pompe est actionnée pendant 1 minute

avec la vanne mélangeuse fermée.

Installation de la commande de pompe: Voir le manuel d’instruction

séparé.

Avertissement! Risque de brûlure !

Évitez de toucher le tuyau d'alimentation chaud

lors du montage de la sonde de départ.

Schéma des circuits

Fonction de maintenance de la vanne mélangeuse

Si la vanne mélangeuse a été fermée pendant plus de 24 heures, la

fonction de maintenance de la vanne est activée. Afin d’éviter un

décrochage, la vanne est actionnée entre les positions d’extrémité.

Si la température de départ s’élève rapidement, la vanne retourne

à la position fermée. La fonction peut être désactivée en appuyant

à la fois sur le bouton de basculement et le bouton moins pendant

environ 5 secondes, “no” apparaît sur l’écran. Pour l’activer,

appuyez à la fois sur le bouton de basculement et le bouton moins

pendant environ 5 secondes, “YES” apparaît sur l’écran.

Indication et codes d’erreur

Les indicateurs sur le régulateur montrent les fonctions et attirent

l’attention en cas de défaillance.

• Les indicateurs alternent entre le bleu et le rouge quand la

fonction de choix automatique du sens d’ouverture est en

cours.

• Les indicateurs clignotent bleu quand la fonction de choix

automatique du sens d’ouverture ne détecte pas la chaleur

dans le système.

• Une lumière blanche clignote si une erreur est survenue. Un

code d’erreur est affiché à l’écran.

Codes d’erreur

E11 Sonde de départ

E12 Sonde extérieure

E14 Unité d’ambiance, erreur de communication

E50 Unité d’ambiance, capteur de température

Dépannage

Lorsque le réglage de la température dans le système est modifié, il

faut un certain temps, de quelques heures jusqu’à 24 heures, avant

que la température ambiante corresponde au nouveau réglage. La

durée dépend de l’utilisation et du dimensionnement du système de

chauffage, du degré d’isolement du bâtiment, etc.

Si le système de chauffage, en tenant compte de ces faits, ne

semble toujours pas fonctionner de manière satisfaisante, vérifiez

les points suivants :

1. Que la chaudière ou le ballon tampon hydro-accumulation est à la

bonne température.

2. Que la pompe de circulation est opérationnelle.

3. Que les vannes d’arrêt et du radiateur sont ouvertes.

4. Que l’appareil est sous tension et que les fusibles sont intacts.

5. Que la vanne mélangeuse fonctionne sans encombre.

6. Que le moteur a été monté correctement sur l’axe de la vanne

mélangeuse.

7. Qu’il n’y a pas d’air dans le système.

8. Que le système de commande est correctement branché.

9. Que le réglage de la courbe est correct (page 12).

10. Que le déplacement parallèle de la courbe est correct (page 12).

11. Que le bouton de découplage est dans la position automatique .

12. Que le système de chauffage est correctement installé et qu’il

peut être actionné manuellement.

A B

FR FRANÇAIS

Affichage de la température

L’afficheur peut indiquer °C ou °F. A la livraison °C est affiché. Un

changement est effectué en appuyant à la fois sur les boutons plus

et moins pendant plus de 3 s.

Commande manuelle

La commande manuelle peut être accédée en tournant la vis dé-

couplage de 90° dans le sens des aiguilles d’une montre, à la posi-

tion avec le symbole d’une main . Le symbole alors commence

à clignoter.

Choix automatique du sens d’ouverture

Pour s’adapter à des vannes mélangeuses avec différents sens d’ou-

verture, le régulateur effectue un test pour déterminer si la vanne

s’ouvre dans le sens horaire ou antihoraire. Le test dure environ une

minute et s’effectue lors du premier démarrage.

Le régulateur sélectionne et sauvegarde le sens d’ouverture. Le choix

automatique du sens d’ouverture fonctionne seulement s’il y a du

chauffage dans le système. Si le régulateur n’arrive pas à déterminer

le bon sens d’ouverture, le réglage manuel devra être sélectionné.

Choix manuel du sens d’ouverture

Vérifiez d’abord si la vanne mélangeuse fonctionne dans le sens horaire ou

antihoraire. Réglez ensuite le sens d’ouverture du régulateur comme suit :

Dans le sens horaire : Lors de la mise sous tension, maintenez le bouton

« plus » enfoncé. Un décompte démarre sur l’afficheur : 3-2-1.

Relâchez le bouton « plus ». Le régulateur sélectionne le sens horaire

et l’indicateur passe à une lumière constante.

Le sens est indiqué par une lumière rouge à droite sur le régulateur.

Dans le sens antihoraire : Lors de la mise sous tension, maintenez

le bouton « moins » enfoncé. Un décompte démarre sur l’affi-

cheur : 3-2-1. Relâchez le bouton « moins ». Le régulateur sélectionne

le sens antihoraire et l’indicateur passe à une lumière constante.

Le sens est indiqué par une lumière rouge à gauche sur le régulateur.

Température mini. (hors gel)

La plage de travail du régulateur peut être limitée de façon à ce que la

température ne descende pas en dessous d’une certaine valeur (tant

qu’il y a du chauffage dans le système). Allez sur le symbole pour tem-

pérature mini. avec le bouton de basculement, puis augmentez ou

diminuez la valeur avec les boutons plus et moins. La valeur mini ne

peut pas dépasser la valeur maxi. La valeur maxi augmente automa-

tiquement dès que la valeur mini l’égale. Si cela se produit, le symbole

maxi se met à clignoter.

Température maxi.

La plage de travail du régulateur peut être limitée de façon à ne

pas dépasser une certaine température. Allez sur le symbole pour

température maxi. avec le bouton de basculement, puis augmentez

ou diminuez la valeur avec les boutons plus et moins. La valeur maxi

ne peut pas dépasser la valeur mini. Si la valeur maxi égale la valeur

mini, la valeur mini diminue automatiquement. Si cela se produit, le

symbole mini se met à clignoter.

Indication

Deux indicateurs pour chaud (rouge) et froid (bleu)

se trouvent au-dessus du bouton rotatif du régula-

teur. En fonctionnement normal, les deux indicateurs

sont allumés.

Lorsque l'angle d'ouverture est modifié, l'indicateur

clignote dans le sens du déplacement. Le clignote-

ment cesse peu de temps après l'arrêt du déplace-

ment.

RÉGULATEUR, FONCTIONS ET RÉGLAGES

indicateurs

Cette limitation de la température peut être utilisée, entre autres,

pour protéger des structures sensibles, comme des systèmes de

chauffage au sol avec des planchers en bois.

Régulation avec la fonction de courbe

S’applique aux modèles LK 110 et LK 130. Cette fonction convertit la

température extérieure mesurée en une valeur de consigne interne

à l’aide d’une fonction de courbe. La courbe doit être ajustée et un

déplacement parallèle doit être appliqué pour s’adapter aux différents

bâtiments et au système de chauffage utilisé.

Pour le modèle LK 130, la valeur de consigne est également affectée par

la différence entre la température intérieure mesurée par l’unité

d’ambiance et la valeur de consigne réglée dans l’unité d’ambiance (la

température ambiante souhaitée).

Réglage de la courbe

S’applique aux modèles LK 110 et LK 130. La courbe peut être

ajustée de 1,0 à 9,9. Allez sur le symbole pour la courbe avec le

bouton de basculement, puis augmentez ou diminuez la pente de la

courbe avec les boutons plus ou moins.

Réglage de base recommandé :

Système de radiateur Réglage de la courbe 3,0

Système de chauffage au sol

pour les solives en bois Réglage de la courbe 1,5

Système de chauffage au sol

pour le béton Réglage de la courbe 1,0

Décalage parallèle

S’applique aux modèles LK 110 et LK 130. Avec le décalage parallèle

de la courbe, la température d’alimentation peut être modifiée de

+-10°C / +-18°F. Pour modifier la température ambiante de 1°C,

la température d’alimentation doit être modifiée de 2 - 4°C. Allez sur

le symbole pour le décalage parallèle avec le bouton de bascule-

ment, puis modifiez la position de la courbe avec les boutons plus et

moins.

Réinitialiser les paramètres par défaut

Maintenez les boutons « plus » et « moins » enfoncés simultanément

pendant plus de 10 secondes lorsque l’unité est allumée. Un décompte

démarre 0-9-8-7-6-5-4-3-2-1-0. Relâchez les boutons.

100

emperatur

3.0

9.9 9.0 8.0 7.0 6.0 5.0

4.0

-30-20-1001020

Supply

Outdoor Temperature

1.0

2.0

Température de départ (C°)

Température extérieure (C°)

IT ITALIANO

Dati tecnici

Classe di protezione...............................................................III SELV (EN 60730-1)(doppio isolamento)

Temperatura ambiente, attuatore e cronotermostato...da 0 a +50°C,

Umidità dell'aria.......................................................................90 % Rh, senza condensazione

Classe di isolamento, attuatore............................................IP 40 (cfr. EN 60529)

Classe di isolamento, cronotermostato..............................IP 20 (cfr. EN 60529)

Classe di isolamento, sensore esterno................................IP 66 (cfr. EN 60529)

Classe di isolamento, adattatore di rete.............................IP 20 (cfr. EN 60529)

Tensione primaria, adattatore di rete..................................100 - 240 VAC, 50/60 Hz

Connettore, alimentatore di rete.........................................Europlug CEE 7-6 o USA: NEMA 1-15 o

UK: BS 1363

Angolo di rotazione / direzione dell'attuatore..................90° / senso orario e antiorario

Coppia massima attuatore....................................................5 Nm

Temperatura ambiente, settaggio min. max. (LK 120 & LK 130)...........................da +5°C a +37°C

Modalità operative (LK 120 & LK 130)................................Modalità Comfort/Ridotta/Automatica/

Vacanze/Timer

Orologio (LK 120 & LK 130)...................................................12 ore AM/PM e 24 ore. Riserva di

carica 24 ore

Funzionamento manuale...................................................................................Sì, se necessario

Intervallo di misurazione, temperatura interna (LK 120 & LK 130)............da 0°C a +50°C

Intervallo di misurazione, temperatura esterna (LK 110 & LK 130)............da -50°C a +50°C

Temperatura acqua mandata (impostazione)...............................................da +5°C a 99°C

Curva di regolazione, impostazione (LK 110 & LK 130)....1,0 - 9,9

Traslazione parallela della curva di regolazione (LK 110 & LK 130).............+-10°C

Temperatura minima acqua mandata (LK 110, LK 120 & LK 130)................da +5°C a +40°C

Temperatura massima acqua mandata (LK 110, LK 120 & LK 130)..............da +20°C a +99°C

Dimensioni, attuatore............................................Lunghezza x larghezza x altezza 93 x 80 x 75 mm

Dimensioni, cronotermostato..............................Larghezza x altezza x spessore 83 x 80 x 27 mm

Dimensioni, adattatore rete elettrica.................Lunghezza x larghezza x altezza 74 x 30 x 43 mm

Descrizione del funzionamento

LK 110, LK 120 e LK 130 SmartComfort sono regolatori automatici

della temperatura per il riscaldamento con termosifoni e riscal-

damento da pavimento. Tutti i modelli sono dotati di protezione

antigelo e di limitazione minima e massima della temperatura dell’

acqua di mandata.

LK 110 e LK 130 sono dotati di un sensore esterno. La temperatura di

alimentazione è regolata in base alla temperatura esterna.

LK 120 e LK 130 sono dotati di un cronotermostato, sul quale si può

impostare la temperatura ambiente desiderata. Il cronotermostato può

essere programmato dall’utente per ottimizzare il consumo energetico.

LK 130 è dotato sia di un sensore esterno, sia di un cronotermostato,

per ottimizzare la regolazione della temperatura.

Attuatore

Kit di montaggio

(Bullone di fissaggio, vite

di fissaggio, rondella di

fissaggio, adattatore)

Manopola con indicatore

Unità ambiente con cavo

da 15 m o antenna

Sensore esterno

con cavo da 15 m

Sensore temp. acqua

mandata con cavo 1 m

Alimentatore 100-240

VAC, 50/60 Hz con

cavo da 1,8 m

Fascetta

Ispezione del materiale fornito

Controllare che il materiale fornito, a

seconda del modello, comprenda i com-

ponenti indicati nella seguente tabella.

Modello LK

110 120 130

Installazione

Montaggio dell'attuatore:

1. Ruotare l'asta della valvola miscelatrice Ain senso antiorario fino al

finecorsa e rimuovere la manopola senza modificare la posizione

dell'asta.

2. Avvitare il bullone di fissaggio Bin un foro idoneo della valvola mi-

scelatrice A. Rimuovere prima il bullone eventualmente presente.

Premere sull’adattatore Cin modo che l'asta tocchi il fondo del

foro. L'adattatore Cincluso è utilizzabile con la maggior par-

te delle valvole. Altre varianti di questo adattatore sono disponibili

come accessori, contattare LK Armatur AB per ulteriori informazioni.

3. Montare l'attuatore Dsull'adattatore C. Il bullone Bdeve avvitarsi

nell’asta della valvola.

4. Montare la manopola Ein modo che la tacca si trovi verso il finecorsa

antiorario. Fissare la manopola con la rondella e la vite F.

5. Utilizzare un cacciavite per girare la vite di disaccoppiamento G

nella posizione con il simbolo della mano . Ruotare la valvola

con la manopola Edall'una all'altra posizione di finecorsa. È impor-

tante che il motore possa essere ruotato di tutta l'escursione (90°).

6. Ruotare la vite di disaccoppiamento Griportandola alla posizione

automatica .

A B C D

A B C D G E F

Montaggio del cronotermostato A

Vale per i modelli LK 120 e LK 130. Vedere il manuale separato per il

cronotermostato.

Montaggio del sensore esterno B

Vale per i modelli LK 110 e LK 130. Montare il sensore esterno sulla

parete esposta a nord dell'edificio, così che non sia esposto direttamente

ai raggi solari. Il posizionamento deve essere a circa 3 m dal suolo. Il

sensore esterno non deve essere posizionato sopra finestre, porte o

sotto la sporgenza del tetto, vicino a griglie di sfogo dell'aria o altre aper-

ture che possano influire sulla temperatura del sensore stesso.

Collegare il cavo del sensore esterno alla presa contrassegnata con

dell'attuatore.

Montaggio del sensore dell’acqua di mandata C

Utilizzare la fascetta inclusa per fissare il sensore di temperatura

dell’acqua di mandata su una parte non isolata del tubo di mandata,

circa 1 m dopo la valvola di miscelatrice. Eventualmente può essere uti-

lizzata pasta termoconduttiva. Il tubo va quindi isolato per ottenere

un'ottimale misurazione della temperatura.

Collegare il cavo del sensore alla presa contrassegnata con sull'attua-

tore.

Alimentatore D

Collegare l’alimentatore alla posizione indicata con sull’attuatore.

Importante: l’alimentatore non deve mai essere esposto all’acqua.

Comando della pompa E (accessorio)

Per un ulteriore risparmio energetico vi è un accessorio, comando della

pompa, che può spegnere la pompa di circolazione. La pompa si arre-

sta 30 minuti dopo che l’attuatore ha chiuso la valvola miscelatrice. La

pompa viene riavviata non appena l’attuatore apre la valvola.

Se la pompa di circolazione é collegata all’unitá di controllo della pompa,

questa parte automaticamente dopo circa 48 ore di inattivitá. La pompa

rimane in funzione per 1 minuto con la valvola miscelatrice chiusa.

Vedi manuale separato per l’unitá di controllo della pompa.

IT ITALIANO

Attenzione! Rischio di ustioni!

Evitare di toccare il tubo ad alta temperatura dell'alimentazione

al momento del montaggio del sensore di alimenta

zione.

Schema collegamenti

Movimentazione della valvola miscelatrice

Se la valvola miscelatrice é rimasta chiusa per piú di 24 ore, questa

viene automaticamente movimentata per evitare che possa bloccarsi.

L’otturatore della valvola viene ruotato tra le posizioni di valvola aperta

e valvola chiusa; se la temperatura dell’acqua di mandata aumenta

rapidamente, la valvola viene richiusa.

Questa funzione puó essere disattivata mantenendo premuti contem-

poraneamente i pulsanti + e – per circa 5 secondi. Il display mostra

“no”. La funzione puó essere attivata mantenendo premuti contem-

poraneamente i pulsanti + e – per circa 5 secondi. Il display mostra

“YES”.

Funzioni e codici di errore

Gli indicatori colorati ed il display sono utilizzati per mostrare lo

stato del regolatore automatico ed eventuali messaggi di errore.

• Il led blu e il led rosso e lampeggiano alternativamente quando

é in corso la determinazione automatica del senso di rotazione.

• Il led blu lampeggia in entrambe le posizioni se non é stato

possibile determinare automaticamente il senso di rotazione.

• Il led bianco lampeggia in caso di errore. Il codice di errore é

mostrato sul display.

Codice di errorre

E11 sensore temperatura acqua mandata

E12 Sensore esterno

E14 Cronotermostato, errore nella comunicazione

E50 Cronotermostato, sensore temperatura ambiente

Ricerca dei guasti

Osservare che quando l’impostazione della temperatura nell’impianto viene

modificata, è necessario del tempo, da alcune ore fino ad un intero giorno,

prima che la temperatura ambiente rispetti la nuova impostazione. Il tempo

dipende dal funzionamento dell’impianto di riscaldamento, dalle dimensioni

dello stesso, dal grado di isolamento dell’edificio ecc.

Tuttavia, se l’impianto di riscaldamento, non funziona in modo soddisfacente,

controllare quanto segue:

1. Controllare che il boiler o il serbatoio di accumulo si trovino

alla temperatura corretta.

2. Controllare che la pompa di circolazione funzioni correttamente.

3. Controllare che le valvole sui radiatori siano aperte.

4. Controllare che ci sia tensione.

5. Controllare che la valvola miscelatrice si muova agevolmente.

6. Controllare che l’attuatore sia installato correttamente sulla val-

vola miscelatrice.

7. Controllare che non vi sia aria nell’impianto.

8. Controllare che il sistema di regolazione sia correttamente

collegato.

9. Controllare che l’impostazione della curva sia corretta (pag. 15).

10. Controllare che la traslazione parallela sia corretta (pag. 15).

11. Controllare che la manopola di disaccoppiamento

si trovi nella posizione automatica.

12. Controllare che l’impianto di riscaldamento sia correttamente in-

stallato e possa essere comandato manualmente.

A B

Indicazione

Sopra la manopola dell'attuatore vi sono due in-

dicatori per caldo (rosso) e freddo (blu).

Durante il normale funzionamento si illuminano

entrambi.

Quando l'angolo di rotazione dell'attuatore cam-

bia, l'indicatore lampeggia nella direzione in cui

avviene il movimento. Il lampeggio diventa una

luce fissa poco dopo che il movimento è cessato.

indicatore

IT ITALIANO

Display temperatura

Il display puó mostrare la temperatura in °C oppure °F; il prodotto

viene fornito con la scala in °C. Per cambiare la scala é sufficiente te-

nere premuti contemporaneamnte i pulsanti piú e meno per almeno 3 s

Funzionamento manuale

L’attuatore può essere disaccoppiato per consentire il funzionamento

manuale dell’attuatore. Girare la vite di disaccoppiamento di 90° in senso

orario fino alla posizione con il simbolo della mano . Il simbolo inizia

a lampeggiare.

Scelta automatica della direzione

L'adattamento della direzione di rotazione dell’attuatore alle valvole

miscelatrici con senso di apertura orario/anti orario, avviene tramite un

test eseguito automaticamente dall'attuatore per stabilire se la valvola

si apre in senso orario o antiorario. Il test richiede alcuni minuti e viene

eseguito al primo avviamento.

L'attuatore sceglie e memorizza la direzione di apertura. La scelta auto-

matica della direzione funziona solo se vi è acqua calda nell'impianto. Se

il sistema automatico non è in grado di determinare la direzione corretta,

questa deve essere impostata manualmente.

Scelta manuale della direzione

Controllare dapprima se la valvola miscelatrice si apre in senso ora-

rio o antiorario. Impostare la direzione di apertura dell'attuatore nel

seguente modo:

Movimento in senso orario: Mantenere premuto il pulsante più

e collega l’alimentatore elettrico. Il display conta alla rovescia 3-2-1.

Rilasciare il pulsantie più. L'attuatore sceglie il movimento in senso ora-

rio e l'indicatore passa ad una luminosità fissa. La direzione viene indica-

ta con una luce rossa sulla destra dell’attuatore.

Movimento in senso antiorario: Mantenere premuto il pulsante meno

e collega l’alimentatore elettrico. Il display conta alla rovescia 3-2-

1. Rilasciare il pulsante meno. L'attuatore sceglie il movimento in senso

antiorario e l'indicatore passa ad una luminosità fissa.

La direzione viene indicata con una luce rossa sulla sinistra dell’attuatore.

Temperatura min. (protezione antigelo)

Il campo di lavoro dell’attuatore può essere limitato in modo che non

scenda al di sotto di una data temperatura (a condizione che vi sia calore

nell’impianto). Avanzare col pulsante funzione al simbolo della tempera-

tura min. , aumentare o diminuire il valore con il pulsante più o meno. Il

valore min non può supera quello max, quest’ ultimo viene automati-

camente aumentato. Se ciò avviene, lampeggia il simbolo max per

indicare il cambiamento di temperatura.

ATTUATORE, FUNZIONI E IMPOSTAZIONI Temperatura max.

Il campo di lavoro dell’attuatore può essere limitato in modo da non

superare una data temperatura. Avanzare col pulsante funzione al sim-

bolo della temperatura max. , aumentare o diminuire il valore con

il pulsante più o meno. Il valore max non può essere meno a quello

min, quest’ultimo viene automaticamente dimenuito. Se ciò avviene,

lampeggia il simbolo min. per indicare il cambiamento di tempe-

ratura. Questa limitazione della temperatura può essere utilizzata ad

esempio per proteggere gli edifici più delicati come gli impianti di

riscaldamento installati nei pavimenti di legno.

Regolazione a curva

Vale per i modelli LK 110 e LK 130. Questa funzione converte la tempe-

ratura esterna misurata in un valore di riferimento interno con l’ausilio di

un apposito algoritmo (funzione a curva). La curva deve essere regolata

e traslata parallelamente in modo da adattarla ai diversi edifici e al funzio-

namento degli impianti di riscaldamento.

Nel modello LK 130, sul valore di riferimento influisce anche la differenza

fra la temperatura ambiente rilevata dal cronotermostato e il valore

impostato (temperatura ambiente desiderata).

Impostazione della curva

Vale per i modelli LK 110 e LK 130. L’inclinazione della curva di rego-

lazione può essere corretta da 1,0 a 9,9. Avanzare col pulsante fun-

zione al simbolo della curva di controllo , aumentare o diminuire

l’inclinazione della curva con il pulsante più o meno.

Impostazione di base consigliata:

Impianto con radiatori Impostazione della curva 3,0

Impianto di riscaldamento Impostazione della curva 1,5

a pavimento (legno)

Impianto di riscaldamento Impostazione della curva 1,0

a pavimento (piastrelle)

Traslazione parallela

Vale per i modelli LK 110 e LK 130. Con la traslazione parallela della

curva di regolazione, può essere modificata la temperatura dell’acqua di

mandata di +-10°C / +-18°F. Per modificare la temperatura ambiente

di 1°C la temperatura di mandata deve essere modificata di 2 - 4°C.

Avanzare col pulsante funzione al simbolo della traslazione parallela ,

aumentare o diminuire la posizione della curva con il pulsante piú o meno.

Ripristino delle impostazioni di fabbrica

Mantenere i pulsanti più e meno premuti contemporaneamente all’ avvio.

Il display conta 0-9-8-7-6-5-4-3-2-1-0. Rilasciare i pulsanti.

100

emperatur

3.0

9.9 9.0 8.0 7.0 6.0 5.0

4.0

-30-20-1001020

Supply

Outdoor Temperature

1.0

2.0

Temperatura esterna (C°)

Temperatura di mandata (C°)

LK 120 ja LK 130 sisältävät huoneyksikön, jolla säädetään haluttu huo-

nelämpötila. Energian säästämiseksi on eri säätöohjelmia, jotka muutta-

vat huonelämpötilan haluttuina aikoina.

LK 130 sisältää ulkoanturin menovesianturin sekä huoneyksikön,

mikä varmistaa parhaan lämmönsäädön.

FI SUOMI

Toimitustarkastus

Tarkasta, että toimitus, mallista riippuen,

sisältää seuraavassa taulukossa mainitut

osat.

Toimilaite

Asennussarja (Kiinnityspult-

ti, kiinnitysruuvi, lukkoalus-

levy, toimilaitteen sovitin)

Nuppi osoittimella

Huonesäädin 15 m

kaapelilla tai antennilla

Ulkoanturi 15 m kaapelilla

Menovesianturi 1 m

kaapelilla

Verkkolaite 100-240

VAV, 50/60 Hz,

1,8 m kaapelilla

Nippuside

Malli LK

110 120 130

Toiminnan kuvaus

LK 110, LK 120 ja LK 130 SmartComfort on sarja elektronisia läm-

mönsäätölaitteita vesikiertoisiin patteri- ja lattialämmitysjärjestelmiin.

Kaikki mallit sisältävät menovesianturin ja ne on varustettu jäätymis-

suojalla sekä menovesilämpötilan minimi- ja maksimirajoituksella.

LK 110 ja LK 130 sisältävät myös ulkoanturin, jolloin ulkolämpötila vai-

kuttaa nopeasti menovesilämpötilaan.

Tekniset tiedot

Suojausluokka..............................................................III SELV (EN 60730-1) (kaksoiseristetty)

Ympäristölämpötila, toimilaite ja huonesäädin........0 - +50°C,

Ilmankosteus................................................................< 90 % Rh, ilman lauhdutusta

Kotelointiluokka, toimilaite........................................IP 40 (EN 60529 mukaisesti)

Kotelointiluokka, huonesäädin...................................IP 20 (EN 60529 mukaisesti)

Kotelointiluokka, ulkoanturi.......................................IP 66 (EN 60529 mukaisesti)

Kotelointiluokka, verkkolaite.....................................IP 20 (EN 60529 mukaisesti)

Ensiöjännite, verkkolaite.............................................100 - 240 VAC, 50/60 Hz

Liitin, verkkolaite.........................................................Europistoke CEE 7-6 tai USA: NEMA 1-15

tai UK: BS 1363

Toimilaitteen kiertokulma / suunta...........................90° / myötä- ja vastapäivään

Toimilaitteen vääntömomentti..................................5 Nm

Huonelämpötilan asetusarvo, asettelu (LK 120 & LK 130)......+5°C - +37°C,

Käyttötila (LK 120 & LK 130)......................................Mukavuus/Alennettu lämpötila/Automaat-

titila/Loma/Ajastin

Reaaliaikakello (LK 120 & LK 130)..............................12 t AM/PM ja 24 t Varakäyntiaika 1 vrk

Käsisäätö.......................................................................Kyllä, tarvittaessa

Mittausalue, sisälämpötila (LK 120 & LK 130)...........0°C - +50°C

Mittausalue, ulkolämpötila (LK 110 & LK 130)..........-5°C - +50°C

Menovesilämpötilan asetusarvo (asettelu)..............+5°C - 99°C

Säätökäyrä, asettelu (LK 110 & LK 130).....................1,0 - 9,9

Säätökäyrän suuntaissiirto (LK 110 & LK 130)...........+-10°C

Min. menovesilämpötila (LK 110, LK 120 & LK 130)..+5°C - +40°C

Max. menovesilämpötila (LK 110, LK 120 & LK 130).+20°C - +99°C

Mitat, toimilaite............................................................Pituus x leveys x korkeus 93 x 80 x 75 mm

Mitat, huonesäädin......................................................Leveysx korkeusxpaksuus 83x80 x27mm

Mitat, verkkolaite.........................................................Pituusx leveys x korkeus 74 x 30 x 43 mm

A B C D

A B C D G E F

Asennus

Toimilaitteen asennus:

1. Käännä sekoitusventtiilin A akseli vastapäivään päätyasentoon ja

irrota käsipyörä muuttamatta akselin asentoa.

2. Kierrä kiinnityspultti Bsopivaan reikään sekoitusventtiiliin A. Pois-

ta ensin mahdollinen vanha pultti. Paina sovitin Cventtiiliakselille

niin, että akseli menee reiän pohjaan asti. Mukana toimitettu sovitin

Csopii useimpiin venttiiliakseleihin.

Muita sovitinvaihtoehtoja on saatavana lisätarvikkeina, pyydä lisä-

tietoja LK Armatur AB:ltä.

3. Asenna toimilaite Dsovittimeen C. Pultin Bon mentävä toimi-

laitteessa sille olevaan reikään.

4. Asenna nuppi Eniin, että osoitin osoittaa vastapäivään pääty-

asentoon. Kiinnitä nuppi aluslevyllä ja ruuvilla F.

5. Käännä vapautusruuvi Gruuvitaltalla käsisymbolilla merkittyyn

asentoon . Käännä venttiili nupilla Etoisesta päätyasennos-

ta toiseen. On tärkeää, että moottori kääntyy koko kiertokulman

(90°).

6. Käännä vapautusruuvi Gruuvitaltalla takaisin automaattiasentoon

Huoneyksikkö A

Koskee malleja LK 120 ja LK 130. Katso huonesäätimen erillinen

asennus- ja käyttöohje.

Ulkoanturi B

Koskee malleja LK 110 ja LK 130. Asenna ulkoanturi rakennuksen

pohjoisseinälle niin, että aurinko ei paista siihen. Sijainnin on oltava

n. 3 m maanpinnan yläpuolella. Ulkoanturia ei saa sijoittaa ikkunoiden,

ovien tai katonreunan yläpuolelle, lähelle poistoilmasäleikköä tai

muuta aukkoa, joka voi vaikuttaa anturin lämpötilaan.

Liitä anturin kaapeli liitäntään toimilaitteessa.

Menovesianturi C

Käytä mukana toimitettua nippusidettä kiinnittääksesi menovesiantu-

rin menovesijohdon eristämättömään osaan n. 1 m sekoitusvent-

tiilin jälkeen. Tarvittaessa kiinnityskohtaan voidaan ensin sivellä

lämmönjohtopastaa. Putki on sen jälkeen eristettävä tarkan lämpötila-

mittauksen varmistamiseksi.

Liitä anturin kaapeli liitäntään toimi

laitteessa.

Verkkolaite D

Liitä verkkolaite liitäntään toimilaitteessa.

Tärkeää! Verkkolaite on suojeltava vedeltä.

Pumpun ohjaus E (lisävaruste)

Energian säästämiseksi on pumpun ohjaus saatavana lisävarusteena.

Pumppu pysähtyy 30 minuutin kuluttua siitä, kun toimilaite on sul-

kenut sekoitusventtiilin täysin kiinni. Pumppu käynnistyy uudel-

leen heti, kun toimilaite avaa sekoitusventtiilin.

Kun pumppu ei ole ollut käynnissä 48 tunnin aikana, käynnistyy

pumppu ja se käy 1 minuutin ajan. Tällöin on sekoitusventtiili kiinni.

Tämän jälkeen palaa järjestelmä normaaliin toimintaan.

Katso erillistä pumpun ohjauksen asennus- ja käyttöohjetta.

Varoitus! Palovammojen vaara!

Vältä koskemasta kuumaan menovesijohtoon

menovesianturia asentaessasi.

FI SUOMI

Venttiilin ohjaus

Jos sekoitusventtiili on ollut kiinni 24 tuntia aktivoituu venttiilin

ohjaus. Venttiili käy ääriasennoissa ettei se jää kiinni. Jos menove-

den lämpötila nousee nopeasti, palaa venttiili kiinni-asentoon. Kun

venttiilin ohjaus päättyy, palaa järjestelmä normaaliin toimintaan.

Toiminta aktivoidaan ja aktivointi poistetaan painamalla valinta-

painiketta ja miinuspainiketta samanaikaisesti noin 5 sekunttia. Jos

näytössä ”no”. Toiminta ei ole aktivoitu. Aktivoi painamalla valinta-

painiketta ja pluspainiketta samanaikaisesti noin 5 sekunttia. Näy-

tössä ”YES”. Toiminta aktivoitu.

Näyttö ja vikakoodit

Automatiikan näyttöjä käytetään myös huomioimiseen.

• Sininen ja punainen valo vilkkuu vaihdellen kun automaattinen

suunnanvalinta on käynnissä

• Sininen ja punainen valo vilkkuu samanaikaisesti jos automaattinen

suunnanvalinta ei tunne lämpöä

• Valkoinen valo vilkkuu jos laitteessa on vikaa. Vikakoodi näkyy

näytössä.

Vikakoodit

E11 Menovesianturi

E12 Ulkoanturi

E14 Huoneyksikkö, kommunikaatiovika

E50 Huoneyksikkö, lämpötila-anturi

Vianetsintä

Kun järjestelmän lämpötila-asetusta muutetaan, kestää muutamasta

tunnista vuorokauteen ennen kuin huonelämpötila vastaa uutta asetusta.

Aika on riippuvainen lämmistysjärjestelmän mitoituksista, rakennuksen

eristyksistä yms.

Jos lämmitysjärjestelmä ei toimi tyydyttävästi – tarkasta että:

1. Lämmityskattilan tai varaajan lämpötila on oikea

2. Kiertopumppu käy

3. Patteri- ja sulkuventtiilit ovat auki

4. Virta on kytketty ja sulakkeet ovat ehjät

5. Sekoitusventtiili toimii kevyesti

6. Toimilaite on asennettu oikein sekoitusventtiiliin

7. Järjestelmässä ei ole ilmaa

8. Säätöjärjestelmä on kytketty oikein

9. Säätökäyrä on asetettu oikein (sivu 18)

10. Suuntaissiirto on asetettu oikein (sivu 18)

11. Vapautusruuvi on automatiikka-asennossa

12. Lämmitysjärjestelmä on asennettu oikein ja sitä voidaan säätää

käsin

Kytkentäkaavio

A B

Lämpötilanäyttö

Lämpötilayksikkö voi olla °C tai °F. Toimitettessa °C. Lämpötilayksikkö

voidaan vaihtaa painalla samanaikaisesti plus- ja miinuspainiketta noin

3 sek.

Käsisäätö

Toimilaite voidaan vapauttaa sekoitusventtiilin käsisäätöa varten.

Käännä vapautusruuvi 90° myötäpäivään käsisäätöasentoon .

Symboli alkaa vilkkua.

Automaattinen suunnan valinta

Eri avautumissuunnilla varustettujen sekoitusventtiilien sovitus tapahtuu

niin, että toimilaite testaa, avautuuko venttiili myötä- vai vasta-

päivään. Testi kestää muutaman minuutin ja tapahtuu ensimmäisellä

käynnistyskerralla.

Toimilaite valitsee ja tallentaa avautumissuunnan. Automaattinen

suunnan valinta toimii vain, jos järjestelmässä on lämpöä. Jos auto-

matiikka ei pysty ratkaisemaan oikeaa suuntaa, tehdään käsivalinta.

Suunnan käsivalinta

Tarkasta ensin avautuuko sekoitusventtiili myötä- tai vastapäivään.

Valitse avautumissuunta seuraavalla tavalla:

Myötäpäivään: Pidä pluspainike alhaalla ja kytke virta toi-

milaitteeseen. Näyttö laskee alaspäin 3-2-1. Vapauta pluspainike.

Automatiikka valitsee avautumisen myötäpäivään ja punainen valo

palaa yhtäjaksoisesti oikealla puolella.

Vastapäivään: Pidä miinuspainike alhaalla ja kytke virta toimi-

laitteeseen. Näyttö laskee alaspäin 3-2-1. Vapauta miinuspainike. Au-

tomatiikka valitsee avautumisen vastapäivään ja punainen valo palaa

yhtäjaksoisesti vasemmalla puolella.

Min. lämpötila (jäätymissuoja)

Toimilaitteen säätöaluetta voidaan rajoittaa niin, että tiettyä lämpötilaa

ei koskaan aliteta (edellyttäen, että järjestelmässä on riittävästi lämpöä).

Askella valintapainikkeella min. lämpötilan symboliin . Nosta tai

laskearvoa plus-taimiinuspainikkeella.Josminimiarvo sivuaamaksimi-

arvoa, suurennee maksimiarvo automaattisesti. Jos tämä tapahtuu,

vilkkuu max-symboli . Tämä lämpötilarajoitus voi toimia myös jää-

tymissuojana.

Max. lämpötila

Toimilaitteen säätöaluetta voidaan rajoittaa niin, että tiettyä lämpötilaa

ei koskaan ylitetä. Askella valintapainikkeella max. lämpötilan sym-

boliin . Nosta tai laske arvoa plus- tai miinuspainikkeella. Jos mak-

simi-arvo sivuaa minimiarvoa, pienenee minimiarvo automaattisesti.

Jos tämä tapahtuu, vilkkuu min-symboli . Tätä lämpötilarajoitusta

voidaan käyttää mm. herkkien rakenteiden, kuten esimerkiksi puulattian

suojaamiseksi lattialämmitysjärjestelmässä.

Ilmaisu

Toimilaitteen nupin yläpuolella on ilmaisimet

lämpimälle (punainen) ja kylmälle (sininen).

Molemmat palavat normaalikäytössä.

Kun toimilaitteen kiertokulmaa muutetaan,

vilkkuu liikesuuntaa vastaava ilmaisin. Vilkkuva

valo alkaa palaa yhtäjaksoisesti pian sen jälkeen,

kun liike on lakannut.

TOIMILAITE, TOIMINNOT JA ASETTELUT

ilmaisu

FI SUOMI

Käyräohjattu säätö

Koskee malleja LK 110 ja LK 130. Tämä toiminto muuttaa mitatun

ulkolämpötilan sisäiseksi asetusarvoksi käyrätoiminnon avulla. Käyrää

täytyy säätää ja suuntaissiirtää eri rakennusten ja lämmitysjärjestelmän

toiminnan mukaan.

Mallissa LK 130 asetusarvoon vaikuttaa myös huonesäätimessä mitatun

sisälämpötilan ja huonesäätimeen asetellun asetusarvon (halutun huone-

lämpötilan) välinen ero.

Säätökäyrän asetus

Koskee malleja LK 110 ja LK 130. Käyrää voidaan säätää alueella

1,0 - 9,9. Askella valintapainikkeella säätökäyrän symboliin . Nosta

tai laske käyrän kaltevuutta plus- tai miinuspainikkeella.

Suositeltu perusasettelu:

Patterijärjestelmä Käyräasetus 3,0

Lattialämmitysjärjestelmä puupohjalla Käyräasetus 1,5

Lattialämmitysjärjestelmä betonipohjalla Käyräasetus 1,0

Suuntaissiirto

Koskee malleja LK 110 ja LK 130. Käyrän suuntaissiirrolla voidaan

menovesilämpötilaa muuttaa +-10°C / +-18°F. Huonelämpötilan

muuttamiseksi 1°C täytyy menovesilämpötilaa muuttaa 2 - 4°C. Askel-

la valintapainikkeella suuntaissiirron symboliin Nosta tai laske käyrää

plus- tai miinuspainikkeella.

Tehdasasetusten palautus

Pidä plus- ja miinuspainikkeet yhtä aikaa alas painettuina. Kytke

virta toimilaitteeseen. Näyttö laskee 0-9-8-7-6-5-4-3-2-1-0.

Vapauta painikkeet.

Ulkolämpötila (C°)

100

emperatur

3.0

9.9 9.0 8.0 7.0 6.0 5.0

4.0

-30-20-1001020

Supply

Outdoor Temperature

1.0

2.0

SE SVENSKA

Funktionsbeskrivning

LK 110, LK 120 och LK 130 SmartComfort är elektroniska temperatur-

regulatorer för vattenburen värme i radiator- och golvvärmeanläggn-

ingar. Samtliga modeller är utrustade med frostskydd samt minimal-

och maximalbegränsningar av framledningstemperaturen.

LK 110 och LK 130 är försedda med en utegivare vilket innebär att

framledningstemperaturen påverkas av utetemperaturen.

Leveranskontroll

Kontrollera att leveransen, beroende på

modell, innehåller de komponenter som

anges i följande tabell.

Shuntautomatik

Monteringssats (Fixerings-

bult, monteringsskruv,

låsbricka, adapter)

Handvred med visare

Rumsenhet med

15 m kabel

eller med antenn

Utegivare med

15 m kabel

Framledningsgivare

med 1 m kabel

Nätadapter 100-240

VAC, 50/60 Hz

med 1,8 m kabel

Buntband

Modell LK

110 120 130

Tekniska data

Skyddsklass.............................................................................III SELV (EN 60730-1) (Dubbelisolerad)

Omgivningstemperatur, shuntautomatik och rumsenhet..0 till +50°C,

Luftfuktighet..........................................................................< 90 % Rh, utan kondensation

Kapslingsklass, shuntautomatik............................................IP 40 (enligt EN 60529)

Kapslingsklass, rumsenhet....................................................IP 20 (enligt EN 60529)

Kapslingsklass, utegivare.......................................................IP 66 (enligt EN 60529)

Kapslingsklass, nätadapter.....................................................IP 20 (enligt EN 60529)

Primärspänning, nätadapter..................................................100 - 240 VAC, 50/60 Hz

Anslutningsdon, nätadapter..................................................Europlug CEE 7-6 eller USA: NEMA

1-15 eller UK: BS 1363

Vridvinkel / riktning, shuntautomatik..................................90° / medurs och moturs

Vridmoment, shuntautomatik...............................................5 Nm

Börvärde rumstemperaturinställning (LK 120 & LK 130)..........+5°C till +37°C

Driftläge (LK 120 & LK 130)...................................................Komfortläge/Reducerad temp./

Automatiskt läge/Semesterläge/Timer

Realtidsklocka (LK 120 & LK 130)..........................................12 tim. AM/PM och 24 tim.

Gångreserv 1 dygn

Handmanöver...........................................................................Ja, vid behov

Mätområde, innetemperatur (LK 120 & LK 130)..................0°C till +50°C

Mätområde, utetemperatur (LK 110 & LK 130)....................-50°C till +50°C

Börvärde framledningstemperatur inställning....................+5°C till 99°C

Reglerkurva, inställning (LK 110 & LK 130)...........................1,0 - 9,9

Parallellförskjutning av reglerkurva (LK 110 & LK 130).......+-10°C

Min. framledningstemperatur (LK 110, LK 120 & LK 130)...+5°C till +40°C

Max. framledningstemperatur (LK 110, LK 120 & LK 130)..+20°C till +99°C

Mått, shuntautomatik..............................................................Längd x bredd x höjd

93 x 80 x 75 mm

Mått, rumsenhet......................................................................Bredd x höjd x tjocklek

83 x 80 x 27 mm

Mått, nätadapter......................................................................Längd x bredd x höjd

74 x 30 x 43 mm

LK 120 och LK 130 är försedda med en rumsenhet. På rumsenheten

kan önskad rumstemperatur ställas in. För att spara energi finns program

med schemalagda temperatursänkningar.

LK 130 är försedd med utegivare, framledningsgivare och rumsenhet,

vilket innebär en optimal styrning av värmeanläggningen.

Installation

Montering av shuntautomatiken:

1. Vrid axeln på shuntventilen Amoturs till ändläget och ta bort

ratten utan att ändra axelns läge.

2. Skruva i fixeringsbulten Bi lämpligt hål på shuntventilen A.

Ta först bort eventuell befintlig bult. Tryck på adaptern Cpå

ventilaxeln så att axeln bottnar i hålet. Medlevererad adapter C

passar de flesta ventilaxlar. Andra varianter av denna adapter

finns som tillbehör, kontakta LK Armatur AB för mer information.

3. Montera shuntautomatiken Dpå adaptern C. Bulten Bska

passa in i avsett hål på shuntautomatiken.

4. Montera handvredet Eså att indikeringen står vid moturs

ändläge. Spänn fast vredet med bricka och skruven F.

5. Vrid frikopplingsskruven Gtill handmanövreringsläget

med hjälp av en skruvmejsel. Vrid ventilen med handvredet E

från det ena ändläget till det andra. Det är viktigt att motorn

kan vridas hela vridvinkeln (90°).

6. Vrid tillbaka frikopplingsskruven Gtill automatikläget .

A B C D

A B C D G E F

Rumsenhet A

Gäller modell LK 120 och LK 130. Se separat manual för instal-

lation av rumsenhet.

Utegivare B

Gäller modell LK 110 och LK 130. Montera utegivaren på byggnadens

norra yttervägg, så att den inte utsätts för solbestrålning. Placeringen

ska vara ca. 3 m ovan mark. Utegivaren får inte placeras ovanför fönster,

dörrar eller under takutsprång, i närheten av frånluftsgaller eller annan

öppning som kan påverka givarens temperatur.

Anslut givarens kabel till urtaget märkt på shuntautomatiken.

Framledningsgivare C

Använd medföljande buntband för att spänna fast framlednings-

givaren på en oisolerad del av framledningen ca 1 m efter shunt-

ventilen. Eventuellt kan värmeledningspasta först anbringas. Röret

ska sedan isoleras för att erhålla bästa temperaturmätning.

Anslut givarens kabel till urtaget märkt på shuntautomatiken.

Nätadapter D

Anslut nätadaptern till urtaget märkt på shuntautomatiken.

Viktigt! Nätadaptern får aldrig utsättas för vatten.

Pumpstyrning E (Tillbehör)

För att ytterligare spara energi finns en pumpstyrning som tillbehör.

Cirkulationspumpen stoppas 30 minuter efter att shuntautomatiken

stängt shuntventilen helt. Pumpen startas igen så snart shuntautoma-

tiken öppnar shuntventilen.

Efter 48 timmars stillestånd kommer pumpstyrningen att köra

cirkulationspumpen under 1 minut med shuntventilen i stängt läge.

Se separat manual för installation av pumpstyrning.

Varning! Risk för brännskador!

Undvik beröring av det heta framledningsröret

vid montering av framledningsgivaren.

SE SVENSKA

A B

Kopplingsschema

Ventilmotionering

Om shuntventilen varit stängd mer än 24 timmar aktiveras ventil-

motioneringen. Ventilen vrids mellan ändlägena för att förhindra

att den fastnar. Skulle framledningstemperaturen stiga hastigt

återgår shuntventilen till stängt läge. Funktionen kan avaktiveras

genom att hålla funktions- och minusknapp intryckta samtidigt i ca 5

sekunder, “no” visas i displayen. För att aktivera, håll funktions- och

plusknapp intryckta samtidigt i ca 5 sekunder, “YES” visas i displayen.

Indikering och felkoder

De färgade ljusdioderna på shuntautomatiken visar funktioner

och indikerar fel.

• Blått och rött ljus blinkar omväxlande när funktionen automatiskt

riktningsval pågår.

• Blinkande blått ljus i båda indikeringarna, medan automatiskt rikt-

ningsval pågår, betyder att automatiken inte känner av någon värme

i systemet.

• Vitt ljus blinkar om något fel uppstått. En felkod visas i displayen.

Felkoder:

E11 Framledningsgivare

E12 Utetemperaturgivare

E14 Rumsenhet, kommunikationsfel

E50 Rumsenhet, temperaturgivare

Felsökning

Observera att då en temperaturinställning i systemet har ändrats tar

det tid, från flera timmar upp till ett dygn, innan rumstemperaturen

motsvarar den nya inställningen. Tiden är beroende av värmesys-

temets funktion, dimensionering, byggnadens isoleringsgrad m m.

Om värmeanläggningen, med hänsyn till detta faktum, ändå inte

bedöms fungera tillfredsställande, kontrollera att:

1. värmepannan eller ackumulatortanken har rätt temperatur.

2. cirkulationspumpen går.

3. radiator- och avstängningsventilerna är öppna.

4. strömmen är tillslagen och säkringarna är hela.

5. shuntventilen går lätt.

6. shuntautomatiken har monterats rätt på shuntventilens axel.

7. ingen luft finns i systemet.

8. reglersystemet är rätt kopplat.

9. kurvinställningen är den rätta (sid. 21).

10. parallellförskjutningen är rätt (sid. 21).

11. frikopplingsvredet står i automatikläget.

12. installationen av värmesystemet utförts korrekt och att det

kan manövreras manuellt.

Other manuals for SmartComfort LK 120

This manual suits for next models

Table of contents

Languages:

Other LK Armatur Temperature Controllers manuals

LK Armatur

LK Armatur SmartComfort LK 110 User manual

LK Armatur

LK Armatur SmartComfort LK 110 User manual

LK Armatur

LK Armatur SmartComfort LK 120 User manual

LK Armatur

LK Armatur SmartBio LK 160 User manual

LK Armatur

LK Armatur SmartComfort LK 120 User manual

Popular Temperature Controllers manuals by other brands

Neomitis

Neomitis SR Instructions for installing and using

EbV elektronik

EbV elektronik CETA 100 operating manual

Vaillant

Vaillant VRT 350f operating instructions

3E S.r.l.

3E S.r.l. THERMOSALD ISC Maintenance & Operation Manual

AMX

AMX VST-TSF Dimensional drawing

WOXTER

WOXTER domotify DO26-011 user manual

Crestron

Crestron SolarSync GLS-LCCT quick start

Elko

Elko RFTC-50/G/ice manual

Resol

Resol FRP12 Mounting Connection

Worcester

Worcester RT 10 Installation, user instructions & customer care guide

Omron

Omron E5*C-B Series instruction manual

Helios

Helios EHS manual

Siemens

Siemens REV23.03RF installation instructions

Graco

Graco 800-028 Instructions-parts list

gefran

gefran 400 user manual

LK ICS-RF8 Assembly instructions

prologue

prologue TW007 instruction manual

Sonoff

Sonoff SNZB-02D user manual
