Loewe Individual 32 Selection User manual

SERVICEANLEITUNG
Service Manual. Manuel de Service. Manuale di Servizio.
Instrucciones de servicio. Service-instructies.
Individual 32 Selection Sound LED
Art.-Nr. 69415
Individual 32 Compose Sound LED DR+
Art.-Nr. 69415
230-98287.xxx
SL 150

Inhaltsverzeichnis
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . 2
Service Loewe Individual Slim - TV: . . . . . . 4
Öffnen des Gerätes . . . . . . . . . . . . . . . . . . . . . . 5
Entfernen der Frontscheibe . . . . . . . . . . . . . . . . . 7
Ausbau Signalboards. . . . . . . . . . . . . . . . . . . . . 9
Ausbau Basic-Board . . . . . . . . . . . . . . . . . . . . 10
Verkabelung Individual Slim . . . . . . . . . . . . . . . . 11
Steckerbelegung Signal Board / Basic Board . . . . . . 15
Service Mode Befehle . . . . . . . . . . . . . . . . . . . 21
Option Bytes Tabelle . . . . . . . . . . . . . . . . . . . . 22
Service Menü SL150 (LCD). . . . . . . . . . . . . . . . . 25
Baugruppenübersicht . . . . . . . . . . . . . . . . . . . 48
Technische Daten Individual Slim . . . . . . . . . . . . . 49
LOEWE Auslandsvertretungen . . . . . . . . . . . . . . 62
Index
Security advice . . . . . . . . . . . . . . . . . . . . . . . . 3
Service Loewe Individual LED - TV: . . . . . . 4
Opening the TV-set . . . . . . . . . . . . . . . . . . . . . . 5
Demounting the face-plate . . . . . . . . . . . . . . . . . . 7
Demounting of the Signalboard . . . . . . . . . . . . . . . 9
Demounting of theBasicboard . . . . . . . . . . . . . . . 10
Wiring diagram Individual LED . . . . . . . . . . . . . . 11
Pin Description Signalboard/Basicboard . . . . . . . . . 15
Service Mode instructions . . . . . . . . . . . . . . . . . 21
Option Bytes chart . . . . . . . . . . . . . . . . . . . . . 22
Service menu SL150 (LCD). . . . . . . . . . . . . . . . . 25
Overview of components. . . . . . . . . . . . . . . . . . 48
Technical data Individual LED . . . . . . . . . . . . . . . 49
LOEWE foreign representations . . . . . . . . . . . . . . 62

3
D
Hinweis zum Schutz gegen Elektrostatik
1. Elektrostatisch gesicherte MOS-Arbeitsplätze.
Der Umgang mit gegen Elektrostatik empfindlichen Bauteilen
muß an einem elektrostatisch gesicherten MOS-Arbeitsplatz
erfolgen. Ein elektrostatisch gesicherter MOS-Arbeitsplatz
erdet über Entladungswiderstände sämtliche leitende Ma-
terialien einschließlich der Person. Nichtleiter werden durch
Luftionisation entladen. Die Integration von Lötkolben und
Meßgeräten in den gesicherten MOS-Arbeitsplatz ist nur
mit Trenntrafo in jedem der verwendeten Geräte möglich.
Die Meßgeräte-Massen werden ebenfalls mit Entladungs-
widerständen geerdet.
2. Gesicherte Verpackung durch leitfähige Materialien.
Zum Schutz gegen Elektrostatik werden elektrisch leitende
Kunststoffe für Verpackung und Transportmittel verwendet.
Leitende Kunststoffe gibt es als schwarze oder transparente
Schutzbeutel, Schaumstoff, Folien und als Behälter. Empfind-
liche Bauteile dürfen nur am gesicherten MOS-Arbeitsplatz
aus der Verpackung entfernt bzw. verpackt werden.
Sicherheitshinweise/Vorschriften
1. Instandsetzungen, Änderungen und Prüfung netzbetriebe-
ner elektronischer Geräte und deren Zubehör dürfen nur von
fachkundigen Personen ausgeführt werden.
2. Es gelten die Vorschriften und Sicherheitshinweise nach VDE
0701, Teil 200, und die Vorschriften und Sicherheitshinweise
des jeweiligen Landes!
3. VDE 0701, Teil 200, beinhaltet Vorschriften zur Instandset-
zung, Änderung und Prüfung netzbetriebener elektronischer
Geräte und deren Zubehör.
4. Vor der Auslieferung des Geräts muß eine Sichtprüfung des
Geräts und der Anschlußleitungen (und soweit vorhanden,
des Schutzleiters), und die Messung des Isolationswider-
standes und des Ersatz-Ableitstromes nach VDE 0701, Teil
200, durchgeführt werden. Der niederohmige Durchgang des
Schutzleiters ist durch Messung laut Vorschrift VDE 0701,
Teil 1, nachzuweisen.
5. Die Vorschriften des jeweiligen Landes sind zusätzlich zu be-
achten.
6. Bauteile mit dem Symbol gekennzeichnet, dürfen nur
durch Originalteile ersetzt werden.
GB
Note on electrostatic shielding
1. Electrostatically shielded MOS workstations
Components sensitive to electrostatic discharge must be han-
dled at workstation with electrostatic shielding. An electrostati-
cally shielded MOS workstation is fitted with discharge resistor
which earth all conductive materials, including the technician
working there. Dielectrics are discharged by air ionisation. The
use of soldering irons and measuring equipment at shielded
workstation is only possible in conjunction with isolating trans-
former in each of the devices used. Measuring equipment
chassis are also earthed with discharge resistors.
2. Shielded packaging using conductive materials
To protect against electrostatic charges, electrically conductive
plastics are used for packaging and transport purposes. Con-
ductive plastics are available in the form of transparent protec-
tive bags, foam plastic, film sheeting or containers. Sensitive
components requiring the use of protective packaging must
only be packed and unpacked at shielded workstations.
Safety warnings/regulations
1. The repair, modification and testing of mains-operated elec-
tronic devices and their accessories must only be performed
by qualified persons.
2. It is necessary to follow the regulations and safety warnings
to VDE 0701, part 200, as well as the regulations and safety
warnings applicable in the country concerned.
3. VDE 0701, Part 2, contains regulations on the repair, modifica-
tion and testing of mains-operated electronic devices and their
accessories.
4. Before delivery, the device and the connecting leads (includ-
ing any protective earth conductor fitted) must undergo visual
inspection, and the insulation resistance and the equivalent
leakage current must be measured according to VDE 0701,
part 200. The low-resistance continuity of the protective earth
conductor must be verified by measurement to VDE regula-
tion 0701, part 1.
5. The regulations of the country concerned must also be ob-
served.
6. Only genuine parts must be used for replacing components
marked with the symbol .

4
Service Loewe TV
�Individual 32 Compose LED DR+
�Individual 32 Selection LED
Achtung!
Vermeiden Sie Schäden durch elektrostatische Aufladungen.
Beachten Sie den Umgang mit MOS-Bauteilen!
Wichtig:
Achten Sie beim Arbeiten mit den Individual LED Geräten auf eine saubere und
staubfreie Arbeitsumgebung!
Gehen Sie äußerst behutsam mit den Oberflächen der einzelnen Komponenten
um und tragen Sie bei den Arbeiten an den Individual-Produkten die im Rahmen
des Loewe Premiumservice angebotenen Handschuhe, um Kratzer oder andere
Beschädigungen der Oberflächen zu vermeiden.
Für das servicefreundlichere Handling bei bestimmten Aufstelllösungen empfehlen wir
die Verwendung des Service Stand Individual LED, der über den Loewe Ersatzteildienst
unter der Artikelnummer 484- 90454.960 bezogen werden kann.
Bitte stellen Sie sicher, dass bei jedem Transport des TV-
Gerätes die Transportsicherung (siehe Abbildung unten)
zwischen Lautsprecher und TV-Gerät angebracht ist, um
Schäden am Gerät zu vermeiden.

5
1. TV-Gerät öffnen
Individual 32 Selection Sound LED
Ziehen Sie den Netzstecker!
Entfernen Sie die Anschlussleitungen vom TV-Gerät.
Entfernen Sie, wenn vorhanden das kurze Verbindungskabel zwischen den Tuneranschlüssen
Lösen und entfernen Sie, entsprechend des TV-Gerätemodels, die auf der entsprechenden Skizze mit
Pfeilen markierten Schrauben.
(Zum Einsetzen der Rückwand verfahren Sie entsprechend umgekehrt.)
Vorgehensweise

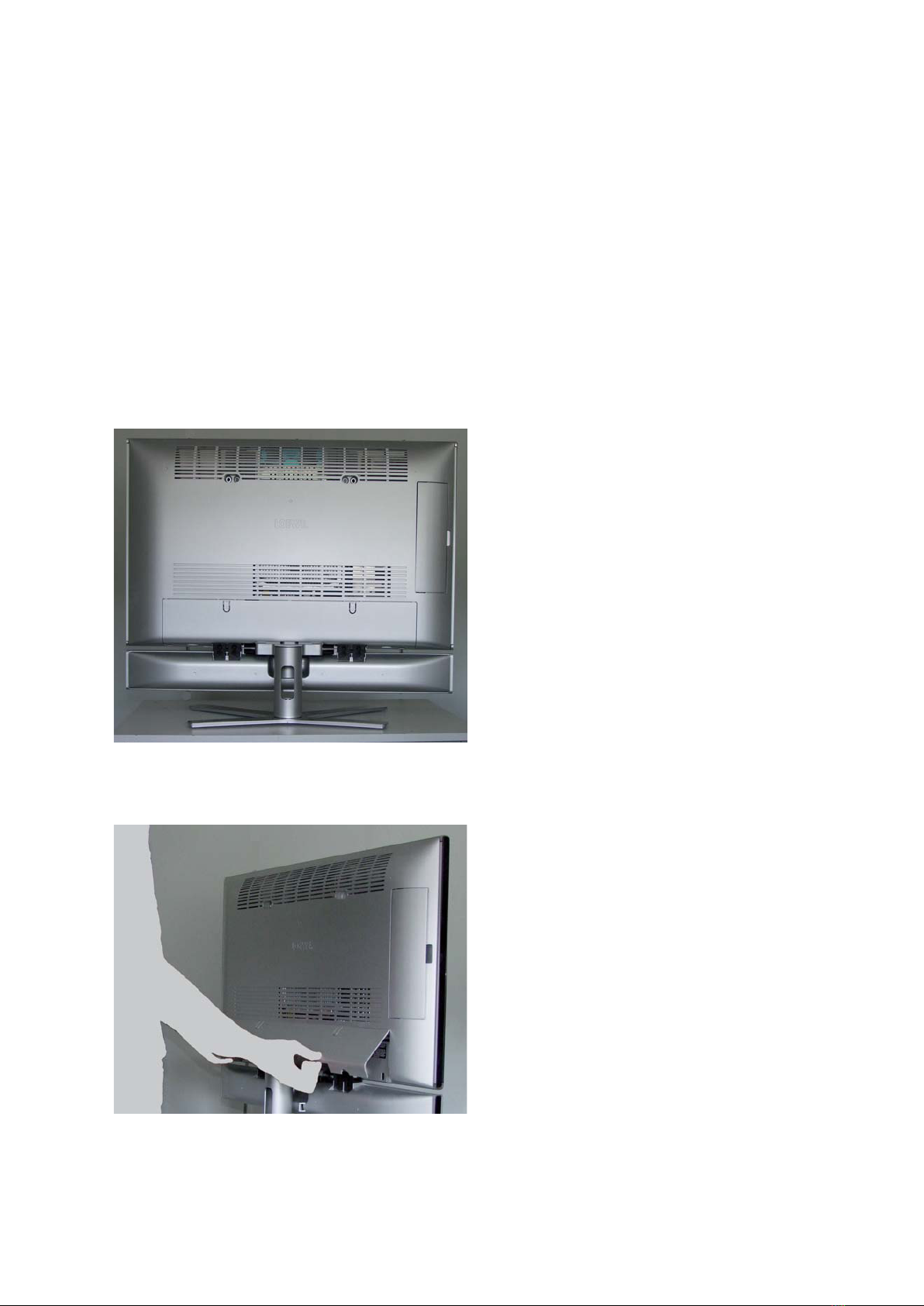

Abb. 1
Stellen Sie das TV-Gerät wenn möglich
so, dass es von allen Seiten zugänglich
ist.
Abb. 2
Nehmen Sie die Kabelabdeckung an der
Rückseite des TV-Gerätes ab.
Abdeckung nach hinten entrasten und
nach unten weg nehmen.
Zum Händeln der Gehäuseteile empfeh-
len wir das Tragen von Handschuhen.
Damit vermeiden Sie Verunreinigungen

6
Abb. 3
Hier der geöffnete Kabelanschlußbereich.
Abb. 4
Abb. 4, Pfeile, kennzeichnen die Positi-
onen der zu entfernenden Schrauben.
Abb. 5
Abb. 5, Pfeile, kennzeichnen die Positionen
der zu entfernenden Schrauben unter
der Klappe.
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.

7
2. Entfernen der Frontscheibe
Individual 32 Compose LED
Nachdem Sie die Rückwand des Gerätes entfernt haben, bitte entnehmen Sie das
Vorgehen dafür dem entsprechenden Kapitel, gehen Sie wie folgt vor:

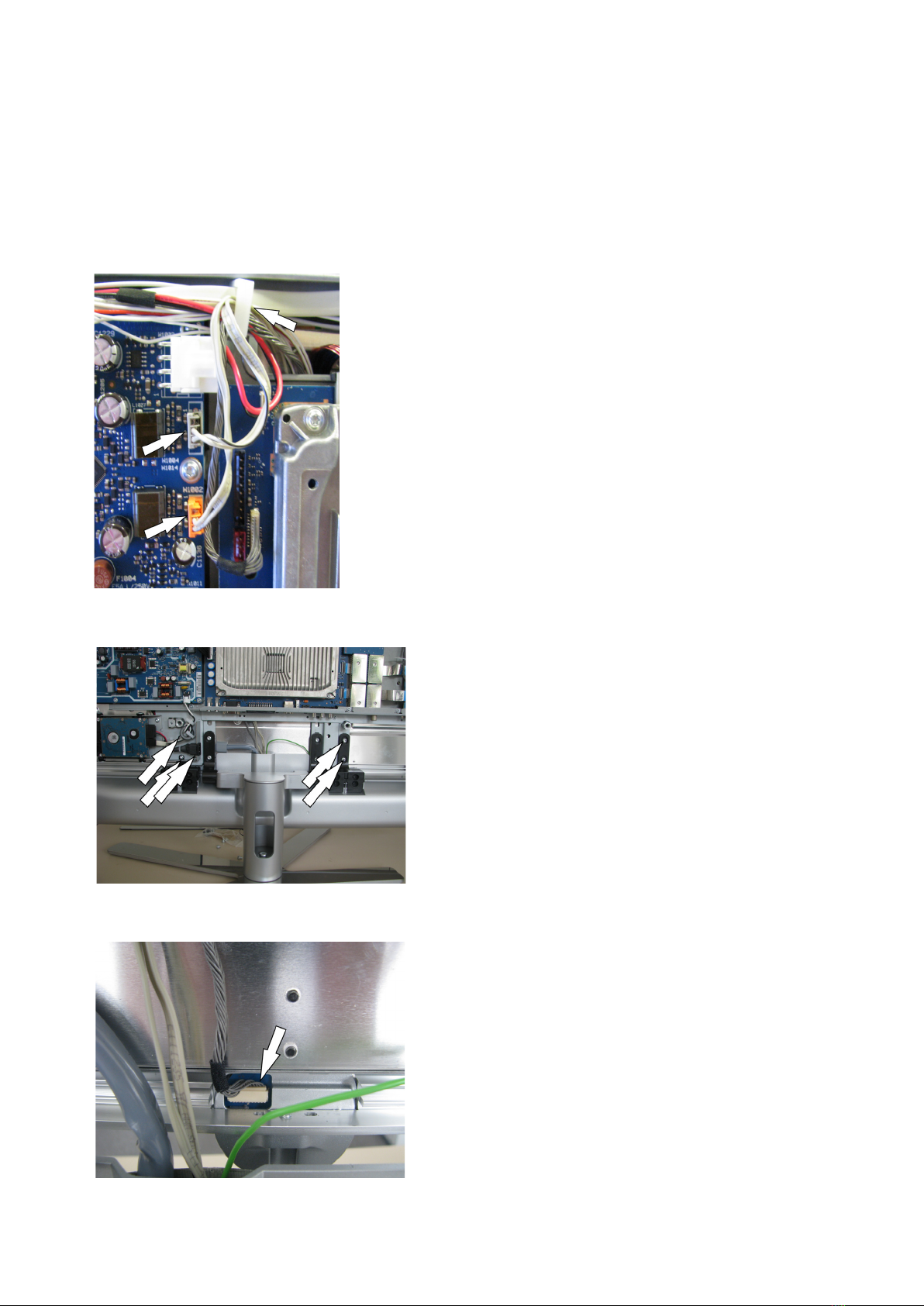

Abb. 1
Lösen Sie zunächst die markierten
Steckverbindung der Kabelbäume und
öffnen Sie die Lasche, die die Kabelbäume
hält, um im nächsten Schritt genug
Spielraum für den Lautsprecher zu haben.
Abb. 2
Entfernen Sie diemarkierten, Torx-
Schrauben (Größe TX 15).
Sie haben nun so viel Spielraum, dass Sie
den Lautsprecher auf Höhe des Fußes
ablegen können.
Abb. 3
Nachdem Sie den Lautsprecher entfernt
haben, wird der Blick auf die Rückseite der
Bedieneinheit frei. Ziehen sie vorsichtig
die Steckverbindung ab.

8

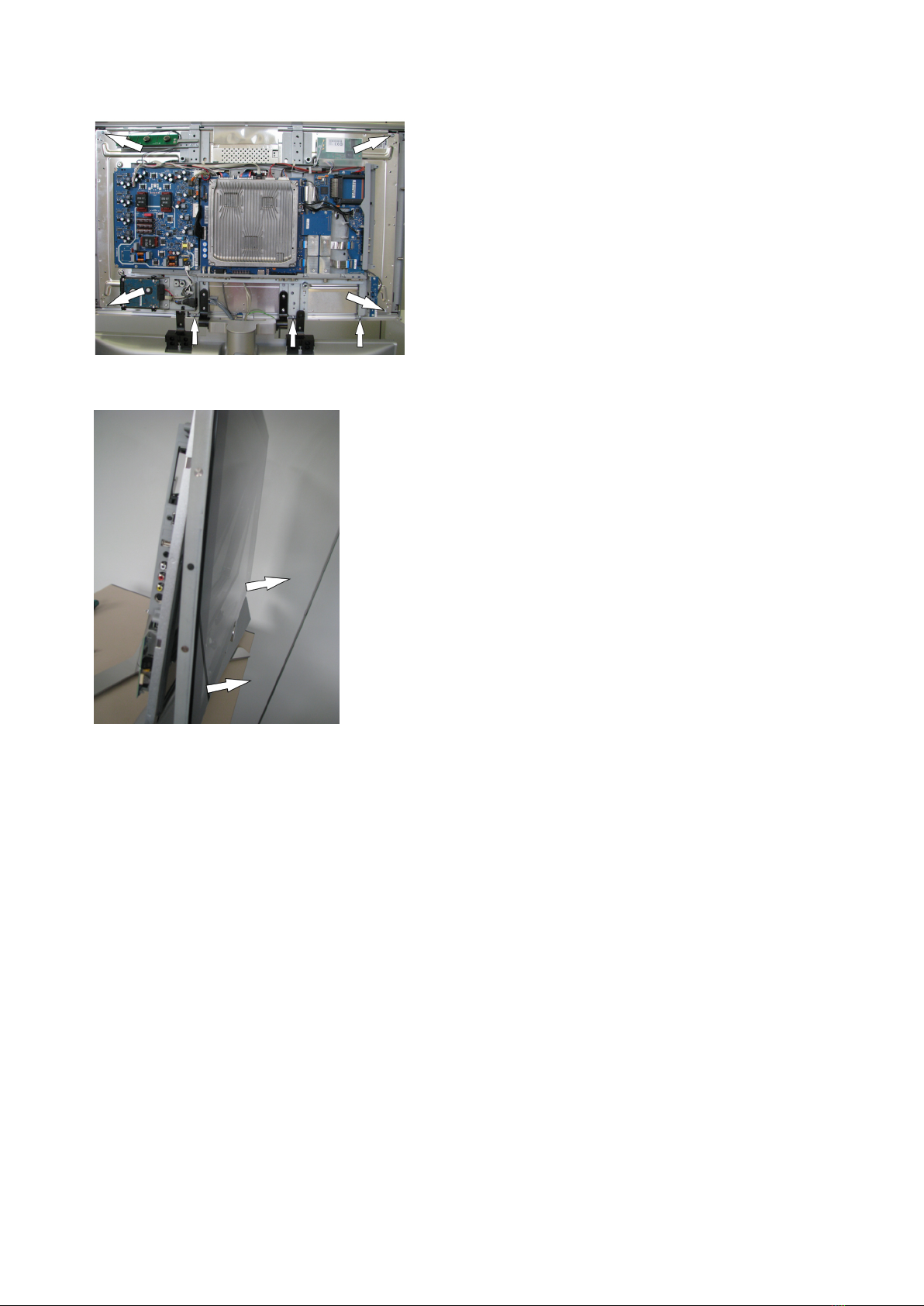

Abb. 4
Lösen Sie die markierten Schrauben
(Größe TX15).
Abb. 5
Heben Sie die Scheibe nun etwas nach
oben an und Sie können sie abnehmen.
Lagern Sie die Scheibe an einem sicheren
Ort, um sie vor Beschädigungnen zu
schützen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

9
3.Ausbau des Signal-Boards
(hier: Individual 32 Compose Sound LED DR+)
Beachten Sie den Umgang mit MOS-Bauteilen!
Abb. 1
Entfernen Sie zuerst die 4 Torx-Schrauben (Größe TX10) des Tunermoduls und
ziehen Sie dieses vom Signal-Board ab, Abb. 1 (weiße Pfeile).
Im Anschluss lösen Sie die 4 Torx-Schrauben (Größe TX10) vom Kühlkörper des
Signal-Board, Abb. 1 (schwarze Pfeile).
Abb. 2
Danach entfernen Sie die beiden Bolzen der VGA-Buchse und die beiden Torx-
Schrauben (Größe TX10) an der Eurobuchse, Abb. 2.
Lösen Sie alle Kabelverbindungen des Signal-Boards und achten Sie dabei darauf,
Schäden durch elektrostatische Aufladung zu vermeiden.

10
4.Ausbau des Basic-Boards
(hier: Individual 32 Compose Sound LED DR+)
Beachten Sie den Umgang mit MOS-Bauteilen!
Abb. 1
Entfernen Sie die vier markierten Torx-Schrauben (Größe TX10), Abb. 1.
Lösen Sie alle Kabelverbindungen des Basic-Boards. Achten Sie dabei darauf
Schäden durch elektrostatische Aufladung zu vermeiden.

11

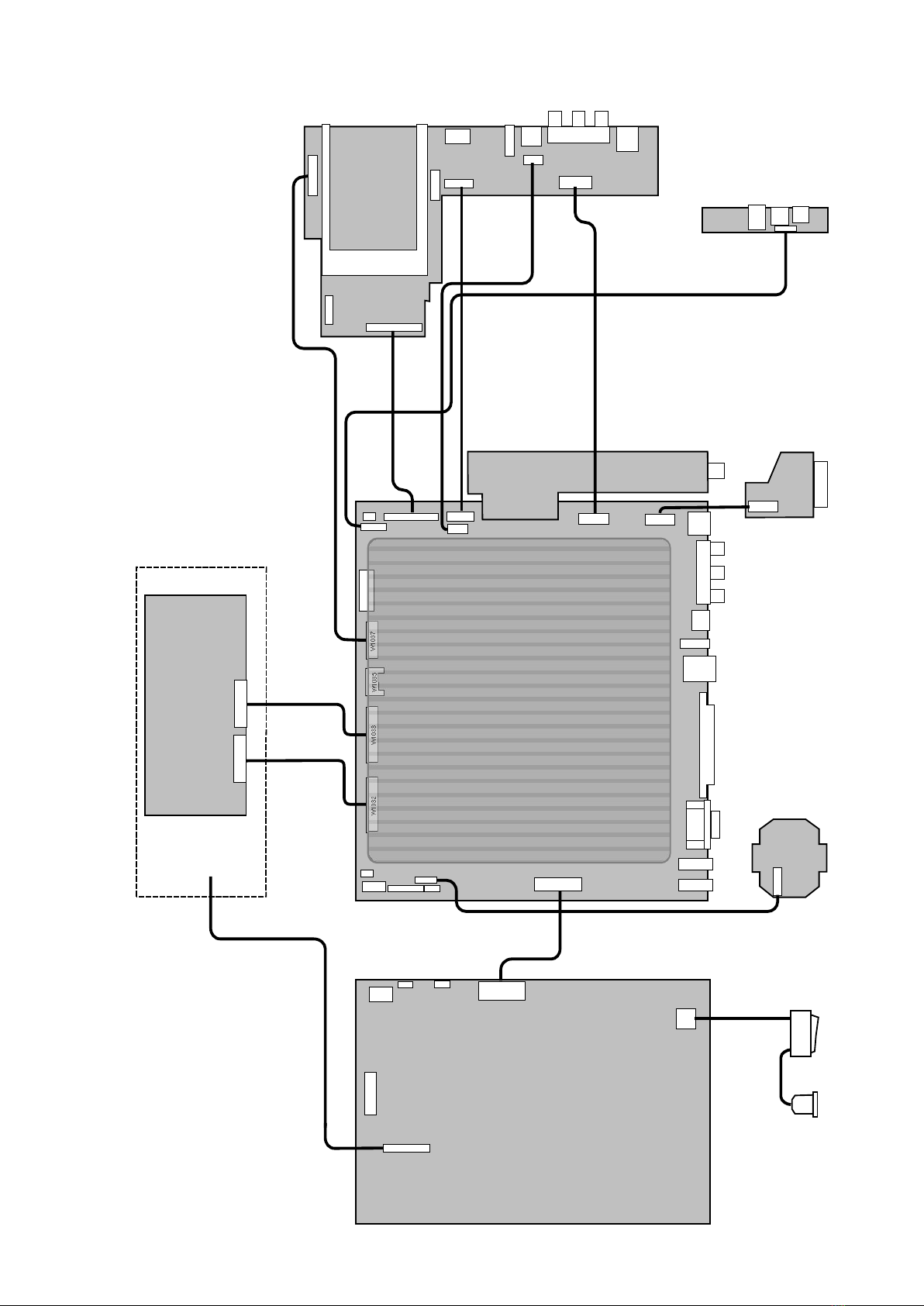

Verdrahtungsplan / Wiring diagram Individual 32 Selection Sound LED
Netzschalter Main switch 32370
~230V
70656.051
70657.052
Signalboard 70650.053
W1200
W1028
W1025
W1024
W1031
W1032 W1033 W1035 W1037
W1011
W1030
W1027
W1022
W1023
W1017
W1012
W1039
W1009
W1008
W1007
W1006
W1005
W1004
W1003
W1002
W1001
W1000 W1013
W1000
W1001
W1002 W1004
W1013
W1006
Basic-Board 70900.050
W6301
W6251
W6591
W6601
W6701
W6602
W6501
W6751
W6851
W6801
W6821
W6831
AV Double CI Interface
70480.052
W1000
W1001
Audio Interface
AudioLink
70627.050
W1001
W1004
W 1003
W 1005
RJ12 MU IR
70493.050
70233.055
W5031
Bedieneinheit Control Unit 70945.060
W1500
Frontend FET08
Single
70623.052
LCD-Controller
Panelkit 70808.001
LED Backlight
89528.057
70982.056
70278.003
70588.001 70425.002
70657.051
70587.001
70601.001
70816.003
70821.003
70801.002
70782.002

12

13
Verdrahtungsplan / Wiring diagram Individual 32 Compose Sound LED DR+
Netzschalter Main switch 32370
~230V
70656.051/054
Signalboard 70650.052
W1200
W1028
W1025
W1024
W1031
W1032 W1033 W1035 W1037
W1011
W1030
W1027
W1022
W1023
W1017
W1012
W1039
W1009
W1008
W1007
W1006
W1005
W1004
W1003
W1002
W1001
W1000 W1013
W1000
W1001
W1002 W1004
W1013
Basic-Board 70900.050
W6301
W6251
W6591
W6601
W6701
W6602
W6501
W6751
W6851
W6801
W6821
W6831
AV Double CI Interface
70480.052
W1000
W1001
Audio Interface
AudioLink
70627.050
W1001
W1004
W 1003
W 1005
RJ12 MU IR
70493.050
70233.055
W5031
Bedieneinheit Control Unit 70701.060
WLAN 70830.001
Tuner kpl.
FET 08 Twin
70319.055
Festplatte 500GB SATA 34602.063
LCD-Controller
Panelkit 70808.001
LED Backlight
89528.057
70982.056
WLAN-Antenne
70872.002
WLAN-Antenne
70872.002
WLAN-Antenne
70872.003
70278.003
70588.001 70425.002
70657.051
70587.001
70833.002
70601.001
70821.003
70816.003
70660.001
70941.002
70801.002
70782.002
auf Lötseite gedreht
W1500
70657.052

14

15


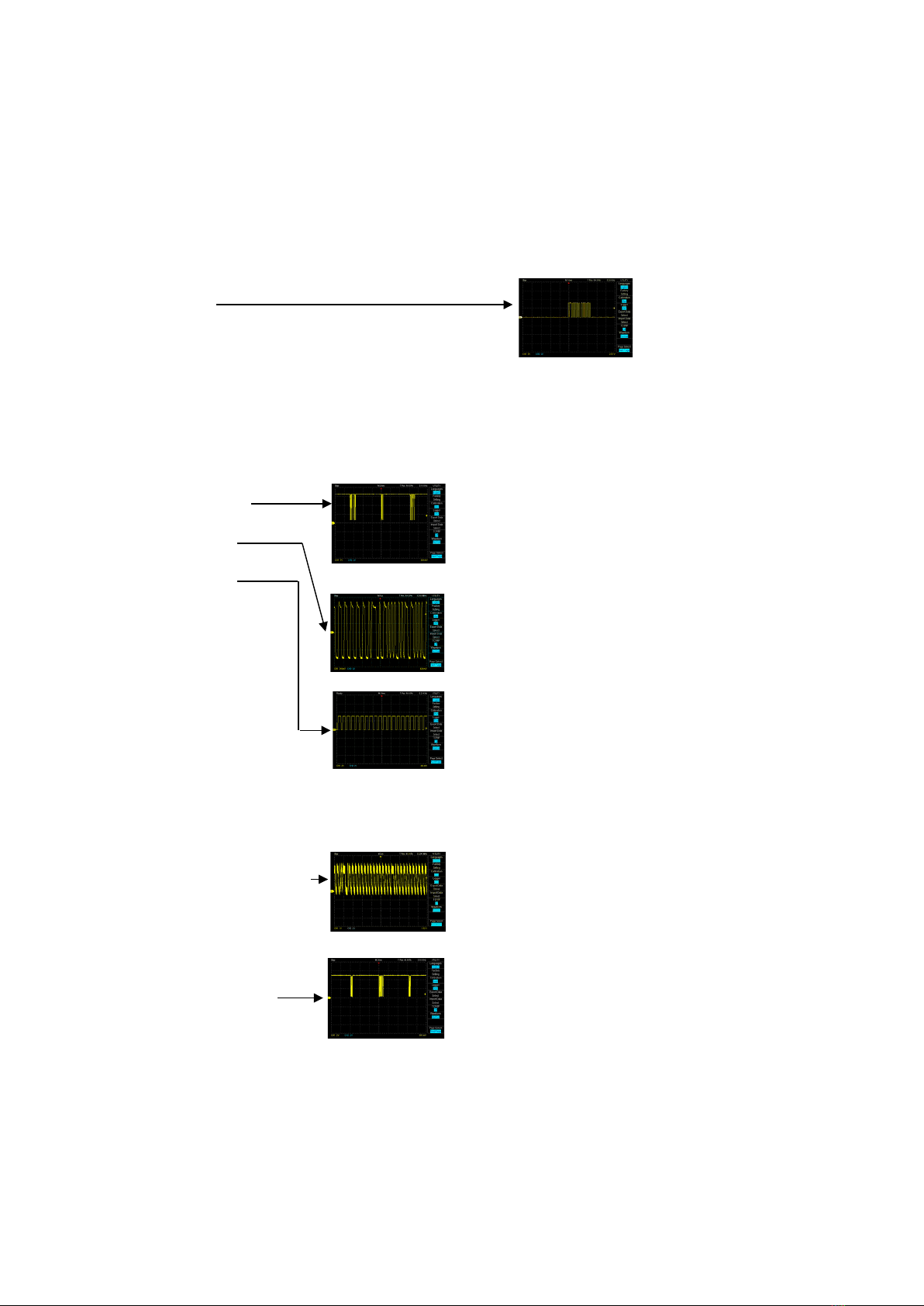

GND

OPC-Sensor ( 0,8V - 3,2V)


LED GREEN/YELLOW (5V GREEN=ON / 0V YELLOW=ON / 2,5V GREEN/YELLOW=OFF)

RSIG
U5SB 5V
LED WITH DR (0V=ON / 5V=OFF)
 LED BLUE (OPTIONAL)
 LED RED/GREEN DR (0V=RED ON / 5V=GREEN ON / 2,5V RED/GREEN OFF)

GND EXT_SPEAKER_CON
SCL_(5)_33 AMP_RESET
SDA_(5)_33 MUTE_ALL
SPDIF SPDIF 2
GND  GND
 DIMMING  HDD POWER ON/OFF
  GND
 GND  GND
 U12 (12,3V)  U12
 U24 (23,4V)  U24
 GND  GND
 U5 (5,15V)  U5
 U3.3 (3,35V)  U3.3
 GND  BL_STATUS
 U5SB (5V)  ON/OFF (ON = 0V / OFF = 3,8V)

GND  GND
SPDIF AUDIO LINK 1  A_5_1_L
GND  GND
SPDIF AUDIO LINK 2  A_5_1_C
GND  GND
TRIGGER (2)  A_5_1_R
GND  GND
SDA_(5)_5_SW  A_5_1_SUB
GND  GND
 SCL_(5)_5_SW  A_5_1_SL
 GND  GND
 U5SB_EXT  A_5_1_SR
 U5SB_EXT  GND
 U5SB_EXT  U12_TRIGGER
 U5SB_EXT  GND
    
Signal Board zu Bedienteil
Key 2 Taster (+ = 2,7V) /( - = 2,3V) (Key 1/2 keine Taste betätigt = 3,4V)
Key 1 Taster (M = 2,7V) / (R = 2,3V)
LED RED (5V=off/ 0V=on)
Signal Board zu Basic Board
Backlight ON/OFF
Signal Board zu Audio Interface

16
 zu AV/CI-Interface
GND  SCL_(4)_33
AVS_IN_R  GND
GND  SDA_(2)_33
AVS_IN_L  GND
GND  SCL_(2)_33
Y/1  GND
GND  NOT_RES_SB
C/1  GND
GND  NOT_RES_USB
 HP_R  GND
 GND  HDMI_F_INT
 HP_L  GND
 GND  NOT_RES_EXT
 SDA_(4)_33  GND
 GND  USB_ENABLE
 zu AV/CI-Interface  
GND GND
U5_FRONT_A/V GND
GND USB_B_DM
U5 USB_B_DP
GND USB_2_5V
U5_EXT
GND
USB_2_5V
 zu AV/CI-Interface 
TP_CI_IN_CLK RXD D
GND TXD D
TP_CI_IN_STRT 
TP_CI_IN_VLD 
TP_CI_IN_D(7) RXD DS
TP_CI_IN_D(6) TXD DS
TP_CI_IN_D(5) IR SLINK
TP_CI_IN_D(4) TXT UART
TP_CI_IN_D(3) RXD UART
 TP_CI_IN_D(2)  U5SB_EXT
 TP_CI_IN_D(1)  GND
 TP_CI_IN_D(0)  GND
 GND  U12_EXT
 TP_CI_OUT_CLK  U12_EXT
 GND
 TP_CI_OUT_STRT 
 TP_CI_OUT_VLD
 TP_CI_OUT D(7) LAN_INT_TXP
 TP_CI_OUT D(6) LAN_INT_TXN
 TP_CI_OUT D(5) LAN_INT_RXP
Signal Board
Signal Board Signal Board zu AV/CI-Interface
Signal Board Signal Board zu RJ12 MU IR Modul
Connect D
Bootlad D
Signal Board zu WLAN Modul

17
 TP_CI_OUT D(4) 
 TP_CI_OUT D(3) 
 TP_CI_OUT D(2) LAN_INT_RXN
 TP_CI_OUT D(1) 
 TP_CI_OUT D(0) 
 GND 
 EMI_CI_WAIT  GND
 PIO 1_3  U5_LAN_SW
 GND
 /EMI_CSB_BUF
 EMI_ADR(16)_BUF 
 /EMI_OE_BUF
 /EMI_BE(0)_BUF GND
 GND RRFXC-
 DATOE RRFXC+
 DATDIR GND
 ADLE RRFXO-
 ADOE RRFXO+
 GND GND
 CD(3) RRFX1-
 CD(4) RRFX1+
 CD(5)  GND
 CD(6)  RRFX2-
 CD(7)  RRFX2+
 GND  GND
 CA(10)  CEC HDMI F
 CA(11)  SCL HDMI F
 CA(9)  SDA HDMI F
 CA(8)  CBF
 CA(13)  POWER HDMI F
 CA(14)  HDMI HPD F
 CA(12)  HDMI F MODE
 CA(7)
 CA(6)
 CA(5) 
 CA(4)
 CA(3) GND
 CA(2) SATA TXP
 CA(1) SATA TXN
 CA(0) GND
 GND SATA RXN
 CD(0) SATA RXP
 CD(1) GND
 CD(2)
 zu LCD Controller
NC  SXB TXN A
MAIN CECK  GND
NC  SXA TXP E
SDA_PANEL  SXA TAN E
NOT_RES_FRC  SXA TXP D
SCA_PANEL  SXA TXN D
Signal Board zu AV/CI-Interface
Signal Board zu Hard Disk
Signal Board

18
FRC DIM  GND
  SXA CLKP
  SXA CLKN
  GND
  SXA TXP C
  SXA TXN C
 GND  SXA TXP B
 SXB TXP E  SXA TXN B
 SXB TXN E  SXA TXP A
 SXB TXP D  SXA TXN A
 SXB TXN D  GND
 GND  GND
 SXB CLKP  GND
 SXB CLKN 
 GND  U12 PANEL
 SXB TXP C  U12 PANEL
 SXB TXN C  U12 PANEL
 SXB TXP B  U12 PANEL
 SXB TXN B  U12 PANEL
 SXB TXP A
 zu LCD Controller
U12 Panel GND
U12 Panel GND
U12 Panel GND

GND  TP_2_D(0)
RES_TUNER  PIO_2(0)
GND  TP_1_STRT
SF2  TP_1_VLD
CVBS2  TP_1_CLK
GND  TP_1_D(7)
GND  TP_1_D(6)
SF1  TP_1_D(5)
CVBS1  TP_1_D(4)
 GND  TP_1_D(3)
 GND  TP_1_D(2)
 GND  TP_1_D(1)
 TP_2_STRT  TP_1_D(0)
 TP_2_VLD  RES_SAT
 TP_2_CLK  SDA_(1)_33
 TP_2_D (7)  SCL_(1)_33
 TP_2_D(6)  U24_EXT
 TP_2_D (5)  GND
 TP_2_D(4)  U5_PER_EXT
 TP_2_D (3)  U5_PER_EXT
 TP_2_D(2)  GND
 TP_2_D (1)  U3.3_TUNER
Signal Baord
Signal Board zu Frontend Tuner

19

U5SB 5V ON/OFF
GND GND
U3.3 3,35V U3.3 3,35V
U5 5,15V U5 5,15V
GND  GND
 Ub 23,4V  Ub 23,4V
 U12 12,3V  U12 12,3V
 GND  GND
 BACKLIGHT ON/OFF  GND
 DIMMING  HDD POWER ON/OFF
 GND  GND
 SPDIF  SPDIF
 SDA_(5)_33  MUTE ALL
 SCL_(5)_33  AMP_RESET
 STATUS  GND

Spannung vom Netzschalter
Spannung vom Netzschalter
 zu LED Treiber Modul 
 Lautsprecher links  Lautsprecher rechts
Lautsprecher links Lautsprecher rechts
 zu Hard Disk
GND GND
U12 U5
 LED Treiber Modul
  GND
DIMMING GND
BACKLIGHT ON/OFF  Ub 23,4V
  Ub 23,4V
GND  Ub 23,4V
GND  Ub 23,4V
GND  Ub 23,4V
    
Basic Board zu Signal Board
Basic Board
Basic Board Basic Board zu LED Treiber Modul
Basic Board
Basic Board

20


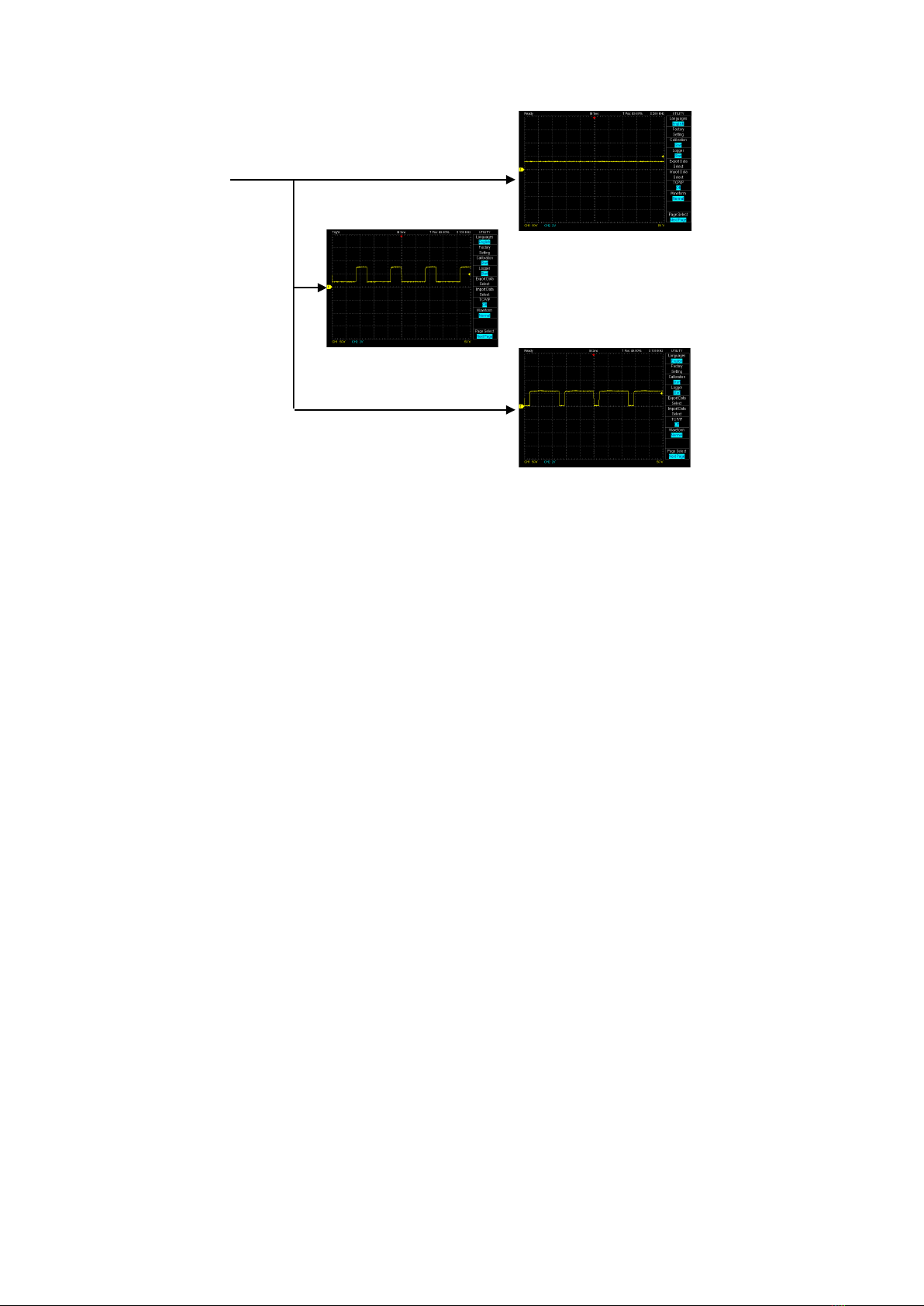

A_LED1 ( 204V )

K_LED1

A_LED2 ( 204V )
Kontrast >=16
K_LED2

A_LED3 ( 204V )

 K_LED3
 Kontrast = 10
 A_LED4 ( 204V )

 K_LED4
Kontrast = 0
LED-Treiber Modul zu LED Backlight
