lopital Lotus User manual

Lotus Actieve opstahulp
Lotus Active standup aid
Lotus Aide au démarrage active
Lotus Aktive Aufstehhilfe
Gebruikershandleiding
Instructions for use
Mode d’emploi
Benutzeranleitung

Gebruikershandleiding

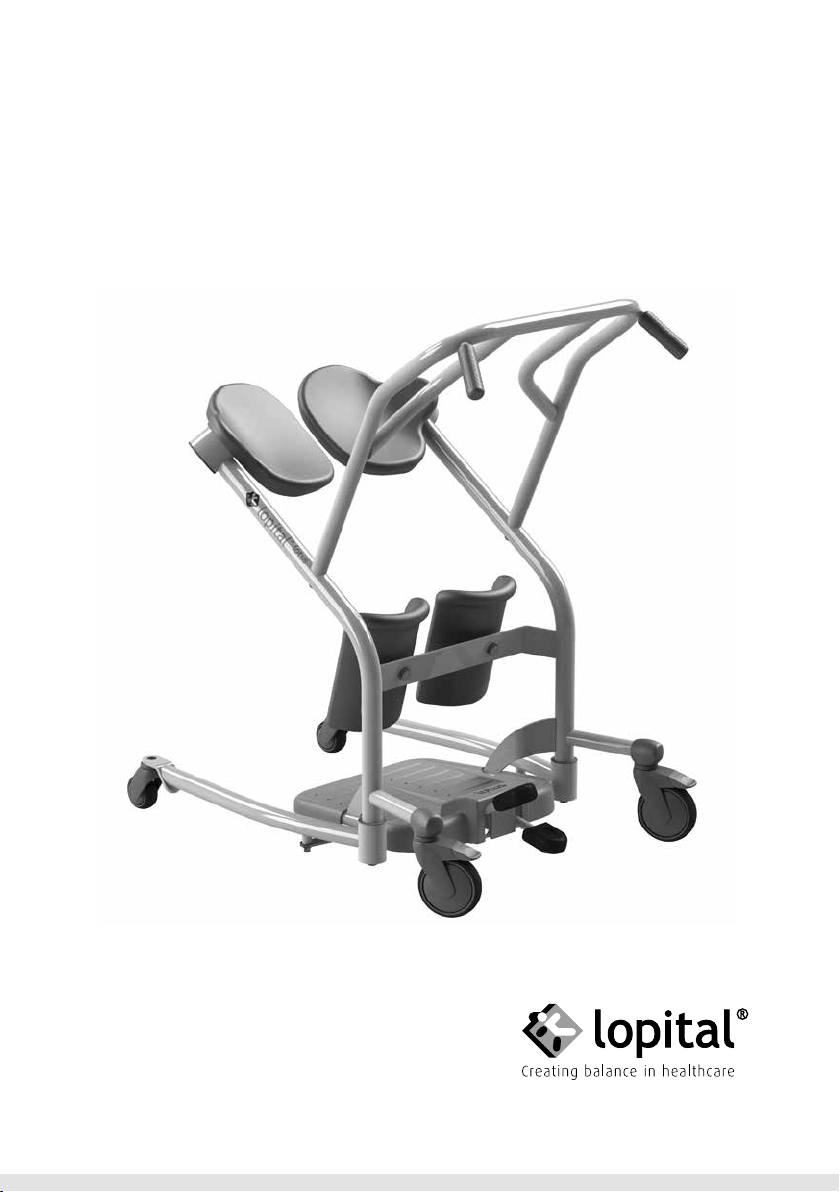

Lotus
5900 8100
Actieve opstahulp

Lotus Actieve opstahulp | Gebruikershandleiding | 3
Français DeutschEnglish
Nederlands
Nederlands 3
English 15
Français 29
Deutsch 41
Belangrijk:
Lees deze instructies eerst goed door voordat u de Lotus in gebruik neemt!
Datumingebruikname....................................................
Gebruiker..............................................................
Naam.................................................................
Adres.................................................................
Fabrikant
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
T [phone]
F [phone]
www.lopital.nl
[email protected]
Uitleg symbolen
Lees de gebruikershandleiding
voor gebruik.
Let op.
Al de door Lopital geproduceerde hulpmiddelen
voldoen aan de volgende geldende normen:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1

4 |Gebruikershandleiding | Lotus Actieve opstahulp
Inhoudsopgave
1. Introductie.................................................................................5
1.1. Inleiding ....................................................................................5
1.2. Veiligheid ..................................................................................5
1.3. Garantie.....................................................................................7
2. Gebruik ......................................................................................7
2.1. Ingebruikname.........................................................................7
2.2. Werken met de Lotus ..............................................................8
3. Bediening..................................................................................9
3.1. Wielblokkering..........................................................................9
3.2. Pootspreiding............................................................................9
3.3. Wegdraaibare zitdelen ..........................................................10
4. Reiniging en onderhoud........................................................10
5. Transport en opslag ...............................................................11
6. Verwijdering onderdelen ......................................................13
7. Technische gegevens ............................................................13
7.1. Opbouw...................................................................................13

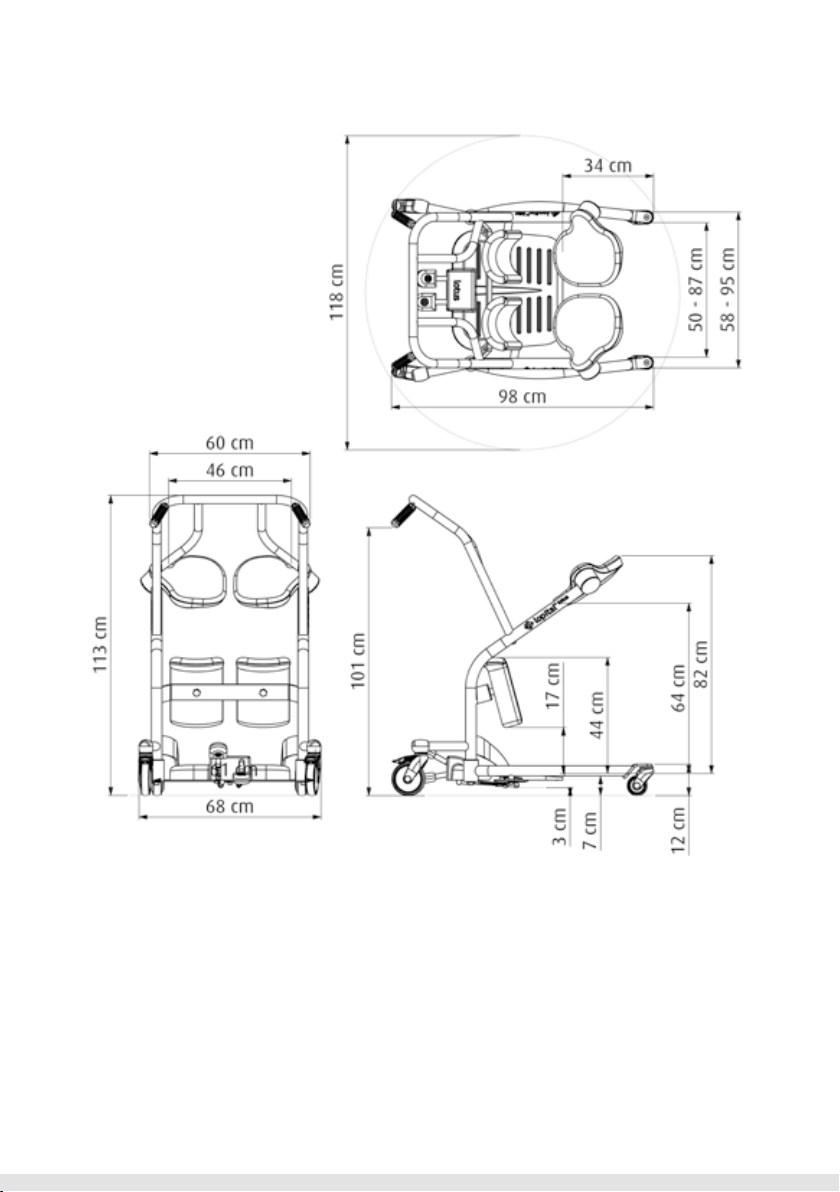

7.2. Afmetingen.............................................................................13

Lotus Actieve opstahulp | Gebruikershandleiding | 5
Français DeutschEnglish
Nederlands
1. Introductie
1.1. Inleiding
De Lotus is een actieve opstahulp, voor personen die nog zelfstandig kunnen staan
en voldoende rompstabiliteit hebben, maar niet meer of moeilijk kunnen lopen. De ver-
zorger kan de cliënt nadat hij / zij heeft plaatsgenomen op de Lotus veilig en efficiënt
verplaatsen. De Lotus is bedoeld voor korte transfers, bijvoorbeeld van het bed naar het
toilet. Doordat de cliënt in een actieve zitpositie plaatsneemt, is er minder kracht nodig
om weer in een sta-positie te komen.
Voor zowel de cliënt als de verzorger is het comfort optimaal. De Lotus is voorzien van
wegdraaibare zitdelen, flexibele onderbeensteunen en een pootspreiding.
De pootspreiding zorgt ervoor dat de Lotus dichtbij de cliënt kan worden gereden, waar-
door hij / zij eenvoudig op kan staan. De Lotus stimuleert de cliënt om actiever te zijn
en mee te helpen bij transfers.
De gemiddelde levensduur van de Lotus is 10 jaar, mits dagelijks en periodiek onderhoud
volgens aangegeven onderhoudsschema wordt uitgevoerd (Zie hoofdstuk 4. Reiniging
en onderhoud).
De Lotus is een product met CE-markering. Deze markering is conform de richtlijn
93/42/EEG, respectievelijk de herziende richtlijn 2007/47/EG voor medische hulpmiddelen
van 21 maart 2010 en internationale norm ISO10535.
1.2. Veiligheid
Het niet naleven van onderstaande veiligheidspunten en de verdere
beschrijvingen in deze gebruikershandleiding kan leiden tot gevaarlijke
situaties. Lees deze daarom voor gebruik door.
Gebruik
• Zorg ervoor dat u altijd contact houdt met de cliënt wanneer u de Lotus gebruikt.
• Zorg ervoor dat de zitdelen naar beneden geklapt zijn, voordat de cliënt gaat zitten
en u de Lotus gaat verrijden.
• Zorg ervoor dat de cliënt altijd de handgrepen vast heeft, wanneer u de Lotus wil
verplaatsen.
• De cliënt dient op beide zithelften zitten, wanneer er op 1 zithelft gezeten wordt, kan
dit leiden tot instabiliteit.

6 |Gebruikershandleiding | Lotus Actieve opstahulp
• Zorg ervoor dat de cliënt altijd zijn / haar voeten goed op de voetplaat heeft
gepositioneerd bij het gebruik van de Lotus.
• Instrueer de cliënt voordat u de Lotus gaat bewegen.
• Let op obstakels bij het verplaatsen van de Lotus.
• Het is niet toegestaan met de Lotus een gewicht te tillen van meer dan 200 kg.
• Het is niet toegestaan de Lotus te gebruiken voor het verplaatsen van andere
middelen dan een persoon.
• Gebruik alleen originele, door Lopital geleverde onderdelen.
• Gebruik de Lotus in een schone en nette werkomgeving.
• De Lotus kan veilig gebruikt worden in een natte ruimte (bijvoorbeeld een badkamer).
• Zwembadomstandigheden behoren niet tot ‘normale omstandigheden’ en zullen de
levensduur van bepaalde onderdelen verkorten.
• Het bedienen van de Lotus is alleen toegestaan door daartoe aantoonbaar bevoegde
personen.
• De Lotus mag niet gebruikt worden op een ondergrond met een helling van meer
dan 5 graden zijwaarts.
• De Lotus mag niet gebruikt worden op een ondergrond met een helling van meer
dan 10 graden voorwaarts / achterwaarts.
• De Lotus is geen douchehulpmiddel.
• De Lotus mag alleen binnenshuis gebruikt worden.
Onderhoud
• De Lotus dient minimaal 1 keer per jaar periodiek geïnspecteerd en onderhouden
te worden.
• Service en onderhoud aan de Lotus is alleen toegestaan door daartoe door Lopital
geautoriseerde personen.
• Het vervangen van constructieve delen van de Lotus is alleen toegestaan door daartoe
door Lopital geautoriseerde personen.
• Indien er vervormingen zijn opgetreden aan de Lotus door foutief gebruik, transport
of een ongeluk, dan mag deze niet meer gebruikt worden en dient er contact
opgenomen te worden met Lopital of uw lokale leverancier.
In geval van storingen dient u contact op te nemen met Lopital of met uw lokale
leverancier. E-mail: ser[email protected]
De Lotus dient uitsluitend te worden bediend door voldoende geïnstrueerd
en deskundig personeel welke bovendien over ervaring beschikken om met
de gebruikersdoelgroep te werken.

Lotus Actieve opstahulp | Gebruikershandleiding | 7
Français DeutschEnglish
Nederlands
De Lotus dient te worden gebruikt in een klinische omgeving.
Het aanbrengen van wijzigingen aan de constructie kan de veiligheid van
de Lotus aantasten. Bovendien vervallen hiermee de aansprakelijkheid en
garantievoorwaarden van Lopital. De Lotus voldoet hierdoor niet meer aan
de richtlijn voor medische hulpmiddelen.
1.3. Garantie
Op producten van Lopital wordt 2 jaar garantie gegeven, op constructie- en / of
materiaalfouten, tenzij anders vermeld. Bij afwijkende termijnen staat de exacte
garantieperiode vermeld op uw factuur, welke tevens dient als garantiebewijs.
Op onderdelen en accu’s die aan slijtage onderhevig zijn wordt geen garantie gegeven,
tenzij sprake is van constructie- en / of materiaalfouten.
2. Gebruik
2.1. Ingebruikname
Voordat u de Lotus in gebruik neemt, controleert u of onderstaande onderdelen aanwezig
zijn. Deze onderdelen kunnen bij schade worden vervangen door bevoegde personen.
Deze onderdelen zijn de applied parts van de Lotus. Deze onderdelen kunnen tijdens
het gebruik van de Lotus in contact komen met de gebruiker(s).
Wegdraaibare zitdelen Handgreep
Frame
Stootdop
Zwenkwiel geremd
Pedalen
Zwenkwiel
ongeremd
Onderbeensteun
Voetplaat
Duwhandgreep

8 |Gebruikershandleiding | Lotus Actieve opstahulp
2.2. Werken met de Lotus
Stap 1
Verrijd de Lotus naar de cliënt en draai de zitdelen weg (Zie paragraaf 3.3. Wegdraaibare
zitdelen).
Stap 2
Spreid indien nodig de poten van de Lotus en verrijd hem zo dicht mogelijk naar de
cliënt toe. Laat de cliënt de voeten op de voetplaat zetten. Zorg ervoor dat de scheen-
benen de onderbeensteun raken (Zie paragraaf 3.2. Pootspreiding).
Stap 3
De Lotus dient tijdens personentransfer op de rem te staan (Zie paragraaf 3.1.
Wielblokkering).
Stap 4
De cliënt kan nu opstaan. De cliënt kan de verticale handgrepen vastpakken om zichzelf
tot sta-stand op te trekken.
Stap 5
Draai de zitdelen terug. Nu kan de cliënt plaatsnemen op de Lotus.
Stap 6
Haal de Lotus van de rem af wanneer u de Lotus wil verplaatsen (Zie paragraaf 3.1.
Wielblokkering).
Stap 7
U kunt, als u wil, de pootspreiding naar de smalle stand bewegen door het andere
pedaal in te trappen. Verrijd de cliënt naar de (rol)stoel, toilet of het bed (Zie paragraaf
3.2. Pootspreiding).
Stap 8
Spreid indien nodig de poten van de Lotus en verrijd hem zo ver mogelijk naar de
(rol)stoel, toilet of het bed.
Stap 9
De Lotus dient tijdens personentransfer op de rem te staan (Zie paragraaf 3.1.
Wielblokkering).

Lotus Actieve opstahulp | Gebruikershandleiding | 9
Français DeutschEnglish
Nederlands
Stap 10
Laat de cliënt opstaan. De cliënt kan de verticale handgrepen vastpakken om zichzelf
tot stand op te trekken.
Stap 11
Draai de zitdelen weer weg. Nu kan de cliënt plaatsnemen op de (rol)stoel, toilet of het
bed.
Stap 12
Laat de cliënt de voeten van de voetplaat af zetten. Haal de Lotus van de rem wanneer
u de Lotus wil verplaatsen.
3. Bediening
3.1. Wielblokkering
De Lotus heeft 2 geremde wielen aan de kant van de
verzorger. De 2 kleinere zwenkwielen zijn ongeremd.
• De Lotus kan op de rem worden gezet door de blauwe lip
(1) op het wiel, naar beneden te trappen (Zie figuur 1).
• Om de Lotus van de rem te halen moet dezelfde lip van
het wiel omhoog bewogen worden, door aan de boven-
kant van de lip te trappen (2) (Zie figuur 1).
3.2. Pootspreiding
De Lotus kan gebruikt worden als opstahulp bij douche-
toiletstoelen, douchebrancards, bedden, toiletten, stoelen
en rolstoelen. De Lotus is uitgerust met een mechanische
pootspreiding. Door middel van de pootspreiding kan de
Lotus dichtbij de cliënt worden gereden.
In de smalle stand is de Lotus makkelijk te manoeuvreren
in kleinere ruimtes. Door op 1 van de pedalen te trappen,
zullen de poten naar binnen of naar buiten bewegen
(afhankelijk van welk pedaal u kiest).
Figuur 1 Zwenkwiel.
1
2
Figuur 2 Pedalen pootspreiding.

10 |Gebruikershandleiding | Lotus Actieve opstahulp

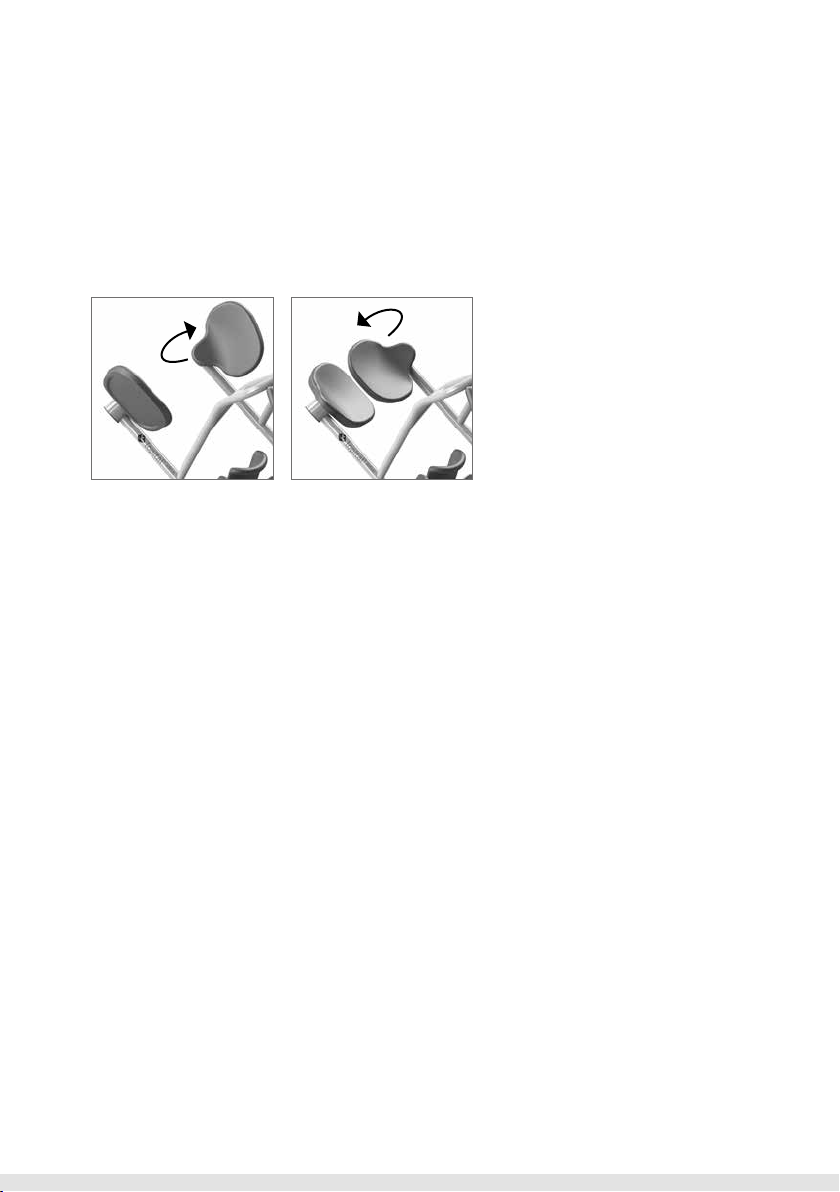

3.3. Wegdraaibare zitdelen
De Lotus is uitgerust met 2 comfortabele zitdelen die weggedraaid kunnen worden.
Draai voordat u de Lotus voor de cliënt rijdt, beide zitdelen weg (Zie figuur 3). Laat de
cliënt plaatsnemen op de Lotus. Zorg ervoor dat hij /zij zijn / haar voeten in het midden
van de voetplaat en de scheenbenen tegen de onderbeensteun zet. Nu kan de cliënt
zichzelf omhoog trekken. Draai de zitdelen nu weer terug, zodat de cliënt kan gaan zitten
(Zie figuur 4).
4. Reiniging en onderhoud
De Lotus dient na ieder gebruik gereinigd te worden met water en normale huis-
houdelijke schoonmaakmiddelen. PUR integraal schuimdelen met IMC coating worden
bij voorkeur d.m.v. wrijven gereinigd en gedesinfecteerd. Gebruik hiervoor geen schuur-
middel of andere agressieve oplosmiddelen. Indien nodig kunnen PUR delen met een
oplossing van 70% ethanol of propanol gedesinfecteerd worden.
De inwerktijd van de middelen hebben een significante invloed op de levensduur van
de PUR delen. Vanwege de materiaaleigenschappen van PUR moet contact met scherpe
voorwerpen worden vermeden. Dit kan leiden tot beschadiging of scheurvorming in
het materiaal. Tenslotte wijzen wij u erop dat ook niet kritieke delen van de PUR delen
gereinigd en gedesinfecteerd moeten worden.
Controleer regelmatig de wielen op haren, stof en zeepresten en verwijder deze waar
nodig. Onderhoud en reparatie aan de Lotus zijn alleen uit te voeren door daartoe
bevoegd personeel.
Figuur 3 Zitdelen weggedraaid. Figuur 4 Zitdelen.

Lotus Actieve opstahulp | Gebruikershandleiding | 11
Français DeutschEnglish
Nederlands
5. Transport en opslag
Tijdens transport en opslag moeten de omgevingscondities het liefst gematigd blijven.
Dit wil zeggen dat de temperatuur het best tussen de -40°C en +55°C
kan zijn, en dat de vochtigheidsgraad zo laag mogelijk dient te worden gehouden.
Trillingen tijdens transport moeten tot een minimum worden beperkt om schade aan
scharnierverbindingen van de Lotus te voorkomen.
6. Verwijdering onderdelen
Alle onderdelen die vervangen of verwijderd worden, kunnen terug worden gestuurd
naar Lopital BV. Ook is het mogelijk deze onderdelen aan de monteur aan te bieden
voor vernietiging. Wij zullen ervoor zorgen dat alle onderdelen op een milieuvriende-
lijke wijze worden verwerkt.
Onderhoudsschema
Na ieder gebruik •Lotus reinigen met water en normale huishoudelijke
schoonmaakmiddelen.
• PUR integrale schuimdelen reinigen en desinfecteren.
Wekelijks
• Frame reinigen.
•Wielen controleren op haren, stof en zeepresten en
verwijderen waar nodig.
•Controleren of de werking van de Lotus nog goed is.
Jaarlijks •Volgens de richtlijn medische hulpmiddelen moet een Lotus
volgens de richtlijnen van de producent onderhouden
worden.

12 |Gebruikershandleiding | Lotus Actieve opstahulp

Lotus Actieve opstahulp | Gebruikershandleiding | 13
Français DeutschEnglish
Nederlands
7. Technische gegevens
De Lotus is spatwaterdicht. Dit wordt aangegeven met de aanduiding IPX4.
7.1. Opbouw
Frame: RVS en stalen buizen en plaatwerk voorzien van
tweelaags poedercoating
Voetplaat: Kunststof V0
Eigen gewicht: 35 kg
Maximale toelaatbare belasting: 200 kg
7.2. Afmetingen
Uitwendige maten: Breedte: 68 cm smalle stand
95 cm met poten gespreid
Diep: 98 cm smalle stand

Instructions for use
Lotus
5900 8100
Active standup aid

Lotus Active standup aid | Instructions for use | 15
Français DeutschEnglish
Nederlands
Important:
Read these instructions carefully before using the Nemo!
Datefirstused..........................................................
User..................................................................
Name.................................................................
Address...............................................................
Manufacturer
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
The Netherlands
T [phone]
F [phone]
www.lopital.com
[email protected]
Notes on symbols
Read the instructions for use
before use.
Note.
All of the aids produced by Lopital
fulfil the following norms:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1

16 |Instructions for use | Lotus Active standup aid
Contents
1. Introduction ............................................................................17
1.1. Introduction ............................................................................17
1.2. Safety.......................................................................................17
1.3. Warranty..................................................................................19
2. Use...........................................................................................19
2.1. First use...................................................................................19
2.2. Working with the Lotus ........................................................ 20
3. Operation ............................................................................... 21
3.1. Wheel blocking...................................................................... 21
3.2. Base spreading...................................................................... 21
3.3. Rotatable sitting parts.......................................................... 22
4. Cleaning and maintenance.................................................. 22
5. Storage and transport............................................................24
6. Removal of parts....................................................................24
7. Technical specifications .........................................................24
7.1. Structure..................................................................................24
7.2. Dimensions .............................................................................24

Lotus Active standup aid | Instructions for use | 17
Français DeutschEnglish
Nederlands
1. Introduction
1.1. Introduction
The Lotus is an active standup aid for persons that can still stand upright independently
and have sufficient trunk stability but cannot or find it difficult to walk. The carer can
move the client safely and efficiently after he / she moved onto the Lotus. The Lotus
is meant for short transfers, for instance from the bed to the toilet. Because the client
takes on an active sitting position, less force is needed to return to the standing position.
Comfort is the primary consideration for both the client and the carer. The Lotus is fitted
with rotatable sitting parts, flexible lower-leg supports and base spreader. The base
spreader ensures that the Lotus can be wheeled close to the client, meaning that he /
she can stand up effortlessly. The Lotus stimulates the client to be more active and to
assist during transfers.
The average technical life-cycle of the Lotus is 10 years, assuming it is cleaned daily
and regularly maintained according to the maintenance schedule supplied (See chapter
4. Cleaning and maintenance).
The Lotus is a product with CE-marking. This marking corresponds with directive 93/42/
EEG and the revised directive 2007/47/EG for medical devices of 21 March 2010 and
international standard ISO10535.
1.2. Safety
A failure to comply with the following safety points and the further definitions
in these instructions for use could lead to hazardous situations. Please read
carefully before use.
Use
• Make sure you always keep in contact with the client when using the Lotus.
• Make sure that the sitting parts are lowered before the client takes place and you
are about to move the Lotus.
• Make sure that the client always holds the handles when you intend to move
the Lotus.
• The client must sit on both halves; when sitting on only one part of the seat this
can lead to instability.
• Make sure that the client always keeps his / her feet well-positioned on the foot
support plate when using the Lotus.

18 |Instructions for use | Lotus Active standup aid
• Notify the client before moving the Lotus.
• Be aware of obstacles when moving the Lotus.
• It is not permitted to charge the Lotus with more than 200 kg. / 440 lbs.
• The Lotus may not be used to transport loads other than people.
• Only use original parts, supplied by Lopital.
• Use the Lotus in a clean and tidy working environment.
• Lotus can be safely used in wet area (for example a bathroom).
• Swimming pool locations are not considered to be ‘normal conditions’ and will
substantially shorten the lifespan of certain components.
• Only verifiably authorised personnel is allowed to work with the Lotus.
• The Lotus cannot be used on a surface with a gradient over 5 degrees laterally.
• The Lotus cannot be used on a surface with a gradient of over 10 degrees forwards /
backwards.
• The Lotus is not a shower appliance.
• The Lotus may only be used indoors
Maintenance
• The Lotus must be inspected and serviced at least once a year.
• Servicing and maintenance of the Lotus may only be carried out by persons authorised
by Lopital.
• Constructive components of the Lotus may only be replaced by suitably authorised
Lopital personnel.
• If erroneous use, transport, an accident or improper maintenance leads to deformation
of the Lotus, it may no longer be used and you must contact the supplier.
In the event of breakdowns, you must contact Lopital or your local supplier.
E-mail: [e-mail]
The Lotus must only be operated by persons who have been sufficiently trained
and expert personnel who have experience working with the target group.
The Lotus must be used in a clinical setting.
Making changes to the construction could affect the safety of the Lotus. This will
also lead to Lopital’s liability and warranty conditions being invalidated. As a
result, the Lotus will no longer comply with the guidelines for medical devices.

Lotus Active standup aid | Instructions for use | 19
Français DeutschEnglish
Nederlands
1.3. Warranty
All Lopital products are supplied with a 2-year warranty, on construction and/or mate-
rial faults, unless otherwise stated. In the event of varying warranty terms, the exact
period will be indicated on your invoice; this also serves as the warranty itself.
Components and batteries that are subject to wear and tear will not fall under warranty
unless there are clear construction and / or material faults.
2. Use
2.1. First use
Before you use the Lotus, you must check to ensure the following components are
present. These components can be replaced by authorised individuals in the event of
damage. These components are the applied parts of the Lotus. These components may
come into contact with the user(s) while the Lotus is in use.
Rotatable sitting parts Handle
Frame
Bumper
Swivel wheel braking
Pedals
Swivel wheel
unrestrained
Lower leg support
Footplate
Push handle

20 |Instructions for use | Lotus Active standup aid
2.2. Working with the Lotus
Step 1
Roll the Lotus towards the client and rotate the sitting parts away (See paragraph 3.3.
Rotatable sitting parts).
Step 2
Spread if necessary the base parts of the Lotus and roll it as close as possible to the
client. Have the client put his / her feet on the footrests. Make sure that the shins touch
the flexible lower leg supports (See paragraph 3.2. Base spreading).
Step 3
The Lotus must be put on the brakes before transferring persons (See paragraph 3.1.
Wheel blocking).
Step 4
The client can now stand upright. The client can take hold of the vertical hand grips to
lever himself / herself into a standing position.
Step 5
Turn the sitting parts away. Now the client can take place on the Lotus.
Step 6
Disengage the breaks if you wish to move the Lotus (See paragraph 3.1. Wheel brakes).
Step 7
If wanted, you can move the base spreader to the narrower position by pushing the
other pedal. Roll the client towards the (wheel)chair, toilet or bed (See paragraph 3.2.
Base spreading).
Step 8
Spread if necessary the base parts of the Lotus and roll it as far as possible to the
(wheel) chair, toilet or bed.
Step 9
The Lotus must be put on the brakes before transferring persons (See paragraph 3.1.
Wheel blocking).
