Lovibond Scuba II User manual

Free Chlorine/ (ClF)
Freies Chlor (ClF)
Total Chlorine/ (ClT)
Gesamtchlor (ClT)
pH (pH)
Cyanuric Acid (CyA)
Alkalinity/ (TA)
Alkalität (TA)
Bromine (Br)
Brom (Br)
Electronic Pooltester
Scuba II
Instruction Manual GB
Bedienungsanleitung DE
Mode d’emploi FR
Istruzioni per l’uso IT
Manual de instrucciones ES
Gebruiksaanwijzing NL
Betjeningsvejledning DK
Bruksanvisning SE
Bruksanvisning NO
Käyttöohje FI
Инструкция по RU
эксплуатации

2
715 sec
8
10a TEST 10b
9
15 sec
ClT/TA:
2 min
1
4
ZERO
5
MODE
6
2
Fitting the battery/ Batteriewech-
sel/Remplacementdespiles/Sosti-
tuzione delle batterie/ Cambio de
batería/Batterijwissel/Batteriskifte/
Batteribyte/ Batteriskifte/ Pariston
asennus/Замена батарей
ClF/pH/CyA

3
Technical Data/ Technische Daten/ Données
techniques/ Dati tecnici/ Datos técnicos/ Technische
gegevens/Tekniskedata/Tekniskadata/Tekniskedata/
Teknisettiedot/ Технические данные:
Cl : 0.1-6.0mg/lCl2(0-1mg/l±0.1;1-2mg/l±0.2;
2-3 mg/l ± 0.4; 3-6 mg/l ± 0.5)
Br : 0.2 - 13.5 mg/l Br2(0 - 2 mg/l ± 0.2;
2 - 4 mg/l ± 0.4; 4 - 7 mg/l ± 0.8 mg/l;
7 - 13.5 mg/l ± 1.1 mg/l)
pH : 6.5 - 8.4 pH (± 0.2 pH)
CyA : 1 - 50 mg/l Cys(± 10 mg/l),
50 - 160 mg/l Cys(± 20 mg/l)
TA : 0 - 300 mg/l CaCO3(± 50 mg/l)
Light Source/ Optik/Optique/ Gruppo ottico/
Óptica/ Lens/Optikk/ Optiikka/ Оптика:
LED: λ= 530 nm
Battery/ Batterie/ Pile/Batteria/ Batería/ Batterij/
Batteri/ Batterier/ Batteri/ Paristot/ Батарея:
2 x AAA (1.5 V), LR03
Auto-O/ Arrêt automatique/ Spegnimento-auto-
matico/ Automatisk sluk/ Automattinen sammutus/
автоматическое отключение:
300 sec
Ambient Conditions/ Umgebungsbedingungen/
Conditions ambiantes/ Conditioni ambientali/
Condiciones-ambientales/ Omgevings-condities/
omgivelses-betingelser/Miljöför-hållanden/ Ympä-
ristötiedot Lämpötila/ Окружающие условия:
T = 5-40°C
Waterproof/ Wasserdicht/Étanchéitéà l‘eau/
Impermeambile/ Resistenteal agua/ Waterdicht/
Kapslingsklasse/Vattentät/ Vanntett/ Vesitiiviys/
Водонепроницаемость:
Analog IP68, 1 h @0.1 m
Conformity/ Konformität/ Conformité/ Conformi-
tà/ Conformidad/ Conformieit/ Overensstemmelse/
Märkning/ Konformitet/ Vaatmustenmukasisuus/
Соответствие нормам: CE

4
Congratulations on your purchase of the ScubaII electronic
pool tester. The tester is a battery-operated measuring
device which determines the specic dissolvedmatter
together with the included reagent tablets. Thetester
and the tablets are only intended for the designations
mentioned in the table in non-commercial applications
and may not be used for other purposes.
Pleaseread through this manual and the special
instructions carefullybefore using it for the rst time.
Important notes
Tablet reagentsare intended for chemical water testing and
analysisonly and may not be used for other purposes.
Caution
Potentially harmful if the tablet reagents are
swallowed.
Do not swallow
Keep the tablet reagentsout of the reach of
children.
If swallowed, you can contact the Poison Center
Berlin, Germanytel. no.: [phone] or nd
information in the safety data sheetswith infor-
mation on the risks and rst aid measuresat www.
lovibond.com/support Download MSDSby entering
the product name of the reagent tablets.
Before you start
Insertion and replacement of batteries:
Battery type 2 x AAA, LR03, 1.5 V.
Only perform when the device is dry: Openthe battery
compartment on the underside of the device.Payattention
to the correct polarity of the batteries.Make surethat the
battery compartment cover isrmly seated when closed.
Attention: Do not use rechargeablebatteries!
Replacethe batteries if this symbol appearsin the
display.

5
Error messages
No. Meaning and possible causes
01
Insufficient light at ZERO.Poss.cause:Duct contami-
nated or light path blocked; samplestrongly coloured?
03
Division by 0. Poss.cause:Duct contaminated or light
path blocked; samplestrongly coloured?
20 Too much light at detector. Poss.cause:Cap not
applied; measurementin bright sunlight
21 Too much light at detector. Poss.cause:Cap not
applied; measurementin bright sunlight
22 LowBat occurred during measurement. Change
battery, clean contacts
GB
•
Maintenance
1. Keepthe instrument in a cleancondition.
2. No solvent, abrasive materials or brushes
should be usedto clean the instrument. Clean
the sample chamber using a soft tissue.
3. Dry the instrument when not in use, store under
ambient environmental conditions.
4. Removebattery if instrument is being stored for
an extended period.
• Trouble shooting
1. Useonly blister tablets with black printing.
2. Do not touch the tablets. Thiscan cause
contamination and give pour results.
3. Closethe blue lid on top of the samplechambertightly
before zeroing/reading.
4. Always ensurethat the sample chamber, the lid
and the stirring rod are thoroughly rinsed when
changing from one test to the other.
Warranty
Thewaterproof Scuball is warranted to be free from
manufacturing defects for two years.

6

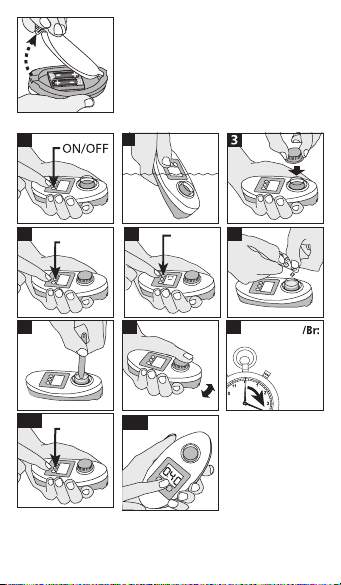

Operation (seepictures)
1. Switch the unit on using the ON/OFFkey.
Thedisplayshows: “0”. Make one Zerofor all the
methods:
2. Swirl the instrument severaltimes under the water
surface allowing the sample chamber to completely ll.
Takethe instrument out of the water.
3. Closethe lid tightly.
4. Pressthe ZERO/TESTkey.“000” ashes for
approx. 8 seconds.The display shows “0.0.0”.
5. Selectthe test required using the MODEkey:
Cl (freeChlorine/total Chlorine)→pH →TA →
CyA →Br →Cl ... (Scroll).
6. Open the lid and add the appropriate tablet straight
from the foil.
Method appropriate tablet
ClF : Free chlorine (ClF) DPDNo.1
ClT : Total chlorine (Clt) DPDNo.1 + DPDNo.3
pH : pH Value PHENOL RED PHOTOMETER
CyA: Cyanuric acid CyA-Test
TA : Alkalinity-M ALKA-M-PHOTOMETER
Br : Bromine DPDNo. 1
7. Crush the tablet using a cleanstirring rod.
Stir until the tablet is dissolved.
8. Closethe lid and swirl the instrument gently for approx.
15 seconds.
9. Afterwards keep the instrument steadyand wait for
15 secondswhen testing ClF/pH/CyA/Brand 2 minutes
when testing ClT and TA.
10.Press“Zero/Test“. The “---“ symbol ashesfor approx.
6 seconds. Theresult appears in the display (mg/l). Or:
LOW
Resultbelow lowest limit of measuring range
HIGH
Measuring range exceeded
Repeat Test Pressthe “Zero/Test“-key
Change Method Takenew sample.
Pressthe “Mode“- key to scroll down. Perform test.
New zero (Option)
Pressthe “Zero/Test“-key for 2 sec.
GB

7
ConversionTable for water hardness
mmol/l KS4.3 °dh °e °f
1 mg/l CaCO3=
^0.02 0.056 0.07 0.10
Important disposalinstructionsfor batteries
and accumulators
ECGuideline 2006/66/EG requires usersto return all
usedand worn-out batteries
and accumulators. Theymust not be disposedof in normal
domestic waste. Becauseour products include batteries
and accumulators in the delivery package our advice isas
follows :
Used batteries and accumulators are not items of domestic
waste. They must be disposed of in a proper manner. Your
local authority may havea disposalfacility; alternatively
you can hand them in at any shop selling batteries and
accumulators. You canalsoreturn them to the company
which supplied them to you; the company isobliged to
accept them.
Important Information
To Preserve,Protect and Improve the Quality
of the Environment Disposal of Electrical
Equipment in the European Union
Becauseof the European Directive 2002/96/EC your
electrical instrument must not be disposedof with normal
household waste!
Tintometer GmbH will disposeof your electrical instrument
in a professional and environmentally responsiblemanner.
Thisservice,excluding the cost of transportation is free
of charge.
This serviceonly applies to electrical instruments purchased
after 13th August 2005.
Send your electrical Tintometer instruments for disposal
freight prepaid to your supplier.

8
