luceco UTF6WD2W Manual

1
3
2
UTxx-D2W.DC.05.2023
7
WARRANTY
year
standard
50,000
HOURS
IP65
RATED
INSULATION
COVERABLE
BEAM
ANGLE
60
90min
FIRE RATED
60min
FIRE RATED
30min
FIRE RATED
CRI
80
>
M A T T
WHITE
BEZEL
SUPPLIED
ACOUSTIC
PART E
AIR LEAKAGE
PART C
ASSEMBLY AND INSTALLATION
76mm
Suggested
This Luminaire contains a light source of Class: D
• This product isonly suitable for indoor use
• This product is suitable for directinsulation cover (layover and blanket)
• This product must be disconnected before insulation resistance testing of the lighting circuit
•IP65* rated – zone 1 &2 suitable
• *: IP65 is rated for exposed parts. IP20 for recessed parts.
• Wire for interconnection ≥1.5mm2
• Maximum amount of interconnections:50pcs/2A current
• UK Flat Cable: 6242Y 2x1.5mm2+1.0mm2, 6242Y 2x1.0mm+1.0mm
• EU Round Cable: H03VV-F 3x0.75mm.H05VV-F 3x1.0mm-1.5mm
PART CODE: UTF6WD2W / UTR6WD2W / UTA6WD2W
IP20
RATED
ADJUSTABLE
IP65
RATED
REGRESSED FLAT
FTYPE ULTRA 4W/6W DIM2WARM
FIRE RATED LED DOWNLIGHT & CONNECTOR
HOW TO OPEN THE CONNECTOR
1. To open cable clamp,
lift on locking tabs.
2. To open collar, push
locking tab and lift.
3. Remove terminal block.
Installation & Operating Instructions
Tech Help Line
UK - 0330 0249 279
Non UK - [phone]
Supplied by LUCECO
Stafford Park 1, Telford, Shropshire,
England, TF3 3BD
Visit our website at www.luceco.com
Servicio de asistencia telefónica
UK - 0330 0249 279
Non UK - [phone]
Visite nuestra web en www.luceco.com
(EU) Luceco SE
C/ Bobinadora 1-5
08302 MatarόSpain

5
4
6
7
UTxx-D2W.DC.05.2023
ONLY TO BE USED WITH LAYOVER OR
BLANKET INSULATION
50mm
min 100mm
min with
insulation
Push back locking
clip and pull apart
to separate
Push together
to lock

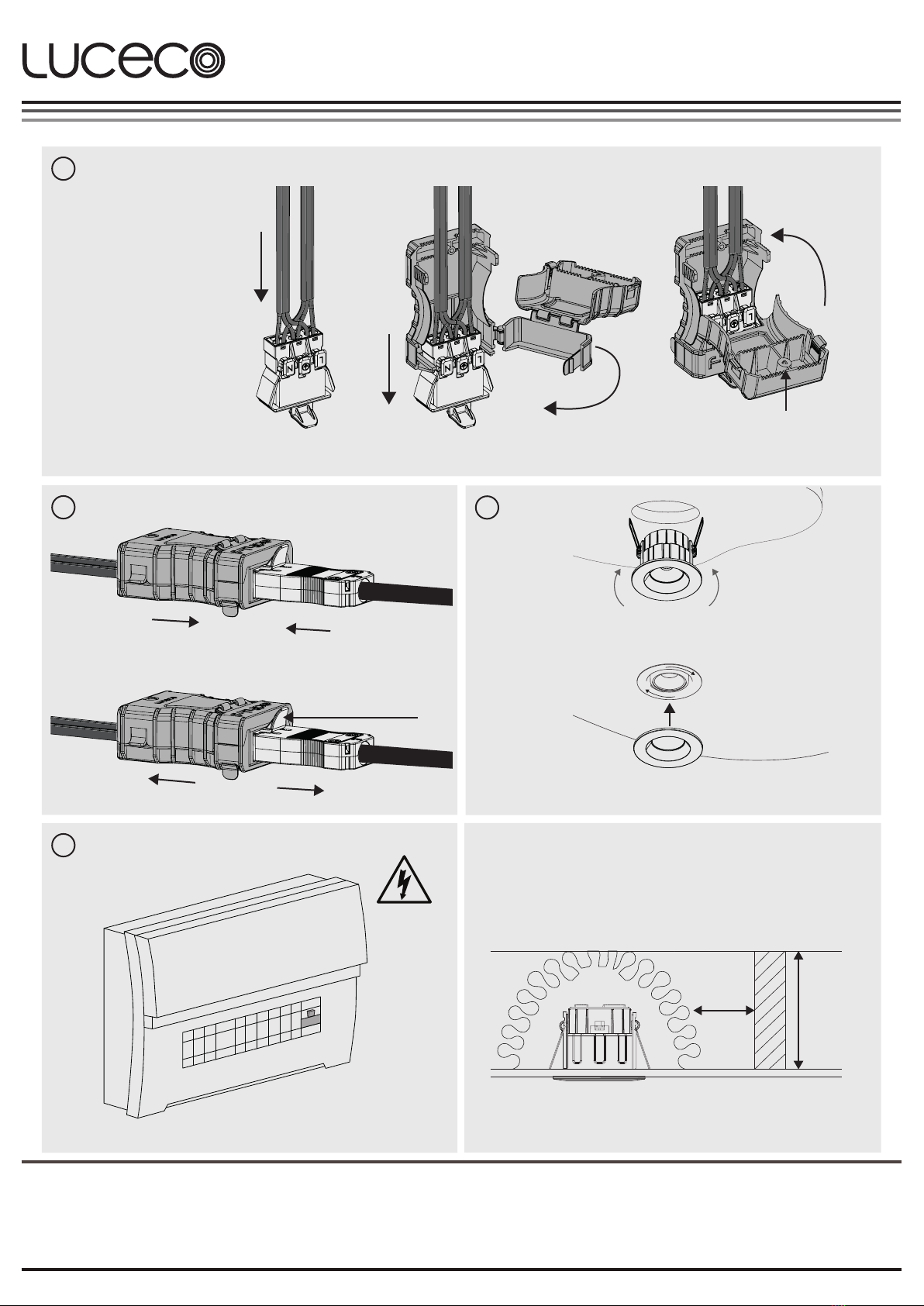

EASY ACCESS CLIPFIT SYSTEM  SINGLE OR LOOP IN/OUT INSTALLATION
1. Connect Cables 2. Push into housing 3. Lock collar 4. Fasten cables
•Removable push-fit terminal
block improves wire access
– ideal with stiff cable.
•18th Edition Amendment
2 compliant.
•500V insulation resistance
compatible VDE approved
connector.
•Conforms to EN61984
/ EN61535 standards.
•Terminate solid or
stranded cable.
Locking screw can be used
for extra reassurance
Note: 500V insulation
resistance test not to be
performed with downlight
connected. Only perform on
ClipFit connector.
Twist on bezel
Push up spring legs
INSTALLING
BEZEL
INSTALLING
DOWNLIGHT
Installation & Operating Instructions
Tech Help Line
UK - 0330 0249 279
Non UK - [phone]
Supplied by LUCECO
Stafford Park 1, Telford, Shropshire,
England, TF3 3BD
Visit our website at www.luceco.com
Servicio de asistencia telefónica
UK - 0330 0249 279
Non UK - [phone]
Visite nuestra web en www.luceco.com
(EU) Luceco SE
C/ Bobinadora 1-5
08302 MatarόSpain

UTxx-D2W.DC.05.2023

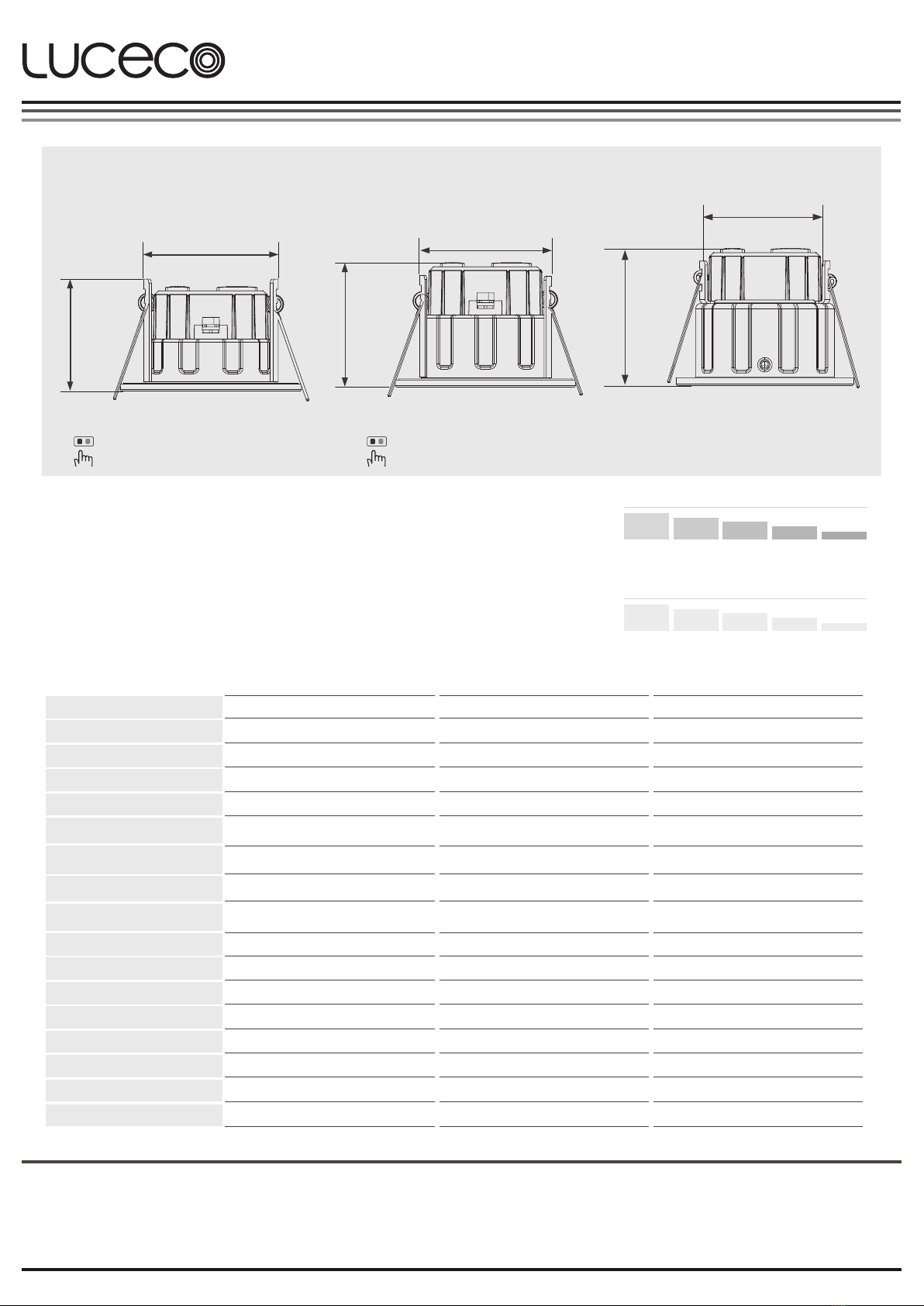

PRODUCT DIMENSIONS
Dim2Warm mode – 3000K
When installed on a dimmer switch and set to 3000K setting, Dim2Warm mode is activated.
HaLEDgenTM Dim2Warm technology does more than just reduce light output when dimmed. It also
adjusts to a warmer colour temperature to create that cosy effect associated with traditional filament
and halogen lighting. The more you dim, the warmer the tone, compared to standard LEDs which
simply reduce brightness when dimmed.
Note: Dim2Warm only available in 3000K setting. 4000K does not mix colour when dimmed. Downlight
can also be installed with standard light switch (no dimmer). Default output 100% brightness in
selected colour and wattage setting. Default out the box setting 6W 3000K.
Warm White
100% Brightness / 3000K
Cosy White
10% Brightness / 2400K
Cool White
100% Brightness / 4000K
Cool White
10% Brightness / 4000K
3000K Dim2Warm setting
4000K setting
FLAT REGRESSED ADJUSTABLE
DOWNLIGHTS
VOLTAGE/ HZ
WATTAGE
LUMINARE LUMEN
USEFUL LUMENS*
LUMINARE LUMENS/W
LED CHIP LM/W+
220-240V 50-60Hz
4W/6W
425 / 675lm (3000K)
460 / 690lm (4000K)
Dim2Warm 3000-2400K
(With dimmer switch)
4000K
>135lm/W
MIN CRI
BEAM ANGLE
POWER FACTOR
CUTOUT
PRODUCT HEIGHT
>80
60˚
0.9
76mm
55mm
ENERGY RATING D
CURRENT 22mA / 30mA
220-240V 50-60Hz
4W/6W
425 / 675lm (3000K)
460 / 690lm (4000K)
Dim2Warm 3000-2400K
(With dimmer switch)
4000K
>135lm/W
>80
60˚
0.9
76mm
62mm
D
22mA / 30mA
220-240V 50-60Hz
4W/6W
425 / 675lm (3000K)
460 / 690lm (4000K)
Dim2Warm 3000-2400K
(With dimmer switch)
4000K
>135m/W
>80
60˚
0.9
76mm
69mm
D
22mA / 30mA
BEZEL TYPE Flat Regressed Adjustable
COLOUR TEMPERATURE
PRODUCT CODE UTF6WD2W UTR6WD2W UTA6WD2W
Colour change: Switch between Warm White - 3000K and Cool White - 4000K
Power change: Switch between 4W or 6W
333 / 523lm (3000K)
357 / 536lm (4000K)
333 / 523lm (3000K)
357 / 536lm (4000K)
106 / 113lm (3000K)
115 / 115lm (4000K)
106 / 113lm (3000K)
115 / 115lm (4000K)
333 / 523lm (3000K)
357 / 536lm (4000K)
106 / 113lm (3000K)
115 / 115lm (4000K)
69mm
66mm
66mm
62mm
66mm
55mm
*measured in a 90deg cone +Chip efficiency based on output directly measured on LED light source.
BEZEL DIAMETER 90mm 90mm 90mm
Installation & Operating Instructions
Tech Help Line
UK - 0330 0249 279
Non UK - [phone]
Supplied by LUCECO
Stafford Park 1, Telford, Shropshire,
England, TF3 3BD
Visit our website at www.luceco.com
Servicio de asistencia telefónica
UK - 0330 0249 279
Non UK - [phone]
Visite nuestra web en www.luceco.com
(EU) Luceco SE
C/ Bobinadora 1-5
08302 MatarόSpain

UTxx-D2W.DC.05.2023
Environmental Protection W.E.E.E (Wheelie Bin Symbol for EU ONLY)
This symbol is known as the “crossed-out” wheelie Bin Symbol”. When this symbol is marked on a product or battery, It means that it should not be disposed of with your general household waste. Some chemicals contained within electrical/electronic products or
batteries can be harmful to health and the environment. Only dispose of electrical/electronic/battery items in separate collection schemes, which cater for the recovery and recycling of materials contained within. Your co-operation is vital to ensure the success of these
schemes and for the protection of the environment.
United Kingdom Warranty
For other territories and for further information, please see www.luceco.com for details
Products are protected by warranty for a period of 7 years from date of purchase against defects in material and workmanship (unless otherwise stated). Should a product fail to perform as described within the warranty period it will be repaired or replaced with the
same or equivalent product by Luceco, free of charge provided that you: (1) return the product to us with shipping charge prepaid, (2) provide us with proof of the original date of purchase and (3) quote our return authorization number.
Repaired or replaced products will be returned to you with shipping charges prepaid. Replacement products may be refurbished or contain refurbished materials. If in our sole discretion, we are unable to repair or replace a defective product, we will refund the
purchase price of the product.
This warranty will not apply if in our judgment, the product fails due to damage in shipment, handling, storage, accident, abuse or misuse, or if it has been used in a manner not conforming to our product instructions, has been modified in any way, or has any serial
number removed or defaced. Repair or attempted repair will void this warranty. Our maximum liability under the terms of this warranty is limited to the purchase price of the product covered by the warranty.
The warranty is given under English Law. If any part of this warranty is deemed unenforceable (including any provision in which we exclude our liability to you) the enforceability of any other parts of the warranty will not be affected. These terms do not reduce your
statutory rights.
For Non-UK please contact Local Luceco Office for details. THESE TERMS AND CONDITIONS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE.
Eventually, you may want to replace this fitting;
Garantiebestimmungen
Für bestimmte Produkte gewährt Ihnendie Luceco GmbH eine erweiterte Herstellergarantie von 7 Jahren auf die Mangelfreiheit, Nutzbarkeit, Verarbeitung und die Haltbarkeit der verwendeten Materialien während desangegebenen Zeitraums.
In diesemZeitraum werden wireinen berechtigten Garantieanspruch nach Ermessen, kostenlos, entweder durch Reparatur oder Austauschbeheben.
DerGarantiezeitraum beginnt mit dem Datum des Kaufs dieses Produkts und gilt in der gesamten EU.
Die gewährte Garantie steht Ihnen neben den gesetzlichen Rechten zu und berührt diese nicht.
Von der Garantie ausgenommen sind Schäden, die durch unsachgemäßenGebrauch, normale Abnutzung, Einwirkung von Chemikalienoder höhere Gewalt verursacht werdensowie bei Eingriffen oder Reparaturen durch Sie oderDritte. Weiterhin ausgenommen von der
Garantie sindZubehörteile, die nicht zur Grundausstattung des Produkts gehören. Im Garantiefall wendenSie sich bitte, unter Beilegung des Kaufnachweises, an uns unter Nexus Industries GmbH, Holstenplatz 20b, 22765 Hamburg.
DIESEBEDINGUNGEN KÖNNEN JEDERZEIT OHNE VORHERIGEANKÜNDIGUNG GEÄNDERT WERDEN
Korrekte Entsorgung dieses Produkts
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät
der stofflichen Verwertung zuführen.
Garantie– Nos produits sontgarantis contre tous vices de matériaux et de fabrication pendantune période de 7 ans à compter de ladate d’achat (sauf indication contraire). Si, pendant la période de garantie, un produit n’offre pas les performances annoncées,
Luceco s’engage à le réparer ouà le remplacer gratuitement par un produit identique ouéquivalent sous réserve que vous :(1) nous retourniez le produità vos frais, (2) nous fournissiezune preuve de la date d’achat et (3) indiquiez le numéro d’autorisation de
retour qui vous sera fourni.
Les produits réparés ou remplacés vous seront expédiés avec les frais d’envoi prépayés.Les produits de remplacement peuventêtre recyclés ou contenir des matériaux recyclés. Si nous estimons ne pas être en mesure de réparer ou remplacer un produit défectueux, nous vous
rembourserons le prix d’achat du produit.
Cette garantie ne s’applique pas si, selon notre jugement, le produit est défectueux en raison de dommages liés autransport, à lamanutention, au stockage, àun accident, à des modifications, à une utilisation abusive, incorrecte ou non conforme à nos instructions d’utilisation, ou
si son numéro de série aété enlevé ou effacé. Toute réparation ou tentative de réparation annulera cette garantie.En vertudes termesde cette garantie, notre responsabilité se limite au prix d’achatdu produit couvert par lagarantie.
Cette garantie s’exerce dans le cadre de la législationfrançaise. Si une disposition de cette garantie s’avéraitinapplicable, (y compris toute disposition relative à l’exonération de notre responsabilité à votre égard), l’applicabilité de toute autre partie de lagarantie n’en seraitpas
affectée. Ces dispositions n’affectent aucunement vos droits légaux.
CES CONDITIONS GENERALES DE VENTES SONT SOUMISES ÀMODIFICATION SANS PRÉAVIS.
Pour plus d’informations, consulter nos conditions générales de vente et vous inscrire en ligne, rendez-vous sur www.luceco.fr
Garantía para el Reino Unido
Para lagarantía en otros territoriosy para más información, visite www.luceco.com
Los productos tienen una garantía de 7 años (desde la fecha de compra) contra defectos de material y de fabricación(amenos que se especifique lo contrario). Si un producto deja de funcionar correctamente durante el periodo de garantía, Luceco lo reparará o reemplazará por
otro producto igual o equivalente sin coste alguno, siempre que usted:(1) nos reenvíe el producto con los gastos de transporte pagados por adelantado, (2) nos facilite una prueba de la fecha de adquisición e (3) indique nuestro número de autorización de retorno.Los productos
reparados o reemplazados le serán devueltos con los gastos de transporte pagados por adelantado.
Los productos de reemplazo pueden estar renovados o contener materiales renovados. Si nosotros consideramos que no podemos reparar ni reemplazar un producto defectuoso, le reembolsaremos el precio de compra del producto. Esta garantía no será aplicable si, anuestro
juicio, el defecto del producto se debe a daños producidos durante sutransporte, manejo o almacenamiento, así como a accidentes o aun mal uso del mismo, o si no se ha usado de acuerdo con las instrucciones del producto, si se ha modificado de alguna manera o si se le
ha quitado o pintado algún número de serie.Cualquier reparacióno intento de reparaciónanulan esta garantía.Según las condiciones de esta garantía, nuestra responsabilidad máxima se limita al precio de compra del producto protegido por la garantía. Esta garantía está
concedida según el Derecho inglés. Si alguna parte de lagarantía se considera inaplicable (incluidacualquierprovisión en la que excluyamos nuestra responsabilidad hacia usted), no se verá afectada laaplicabilidad del resto de lagarantía. Estas condiciones no reducen nuestros
derechos legales.
Es posible que en algún momento desee reemplazar esta instalación;
Protecciónmedioambiental frente a residuos de aparatos eléctricos y electrónicos (símbolo del contenedor con ruedas)
Este símbolo se conoce como el “contenedor con ruedas tachado”. Si un producto o batería presenta este símbolo, significa que no debe desecharse con el resto de la basura doméstica. Los productos eléctricos/electrónicos y las baterías contienen productos químicos que pueden
dañar la salud y el medio ambiente. Deseche los productos eléctricos/electrónicos y las baterías solamente mediante los sistemas de recogida que se encargan de recoger y reciclar los materiales que contienen. Su cooperación es fundamental para el éxito de esos sistemas y para
la protección del medio ambiente.
Garanzia per Regno Unito
Per altri paesi e per ulteriori informazioni, consultare ww.luceco.com
I prodotti sono protetti da garanzia per un periodo di 7 anni dalla data di acquisto contro difetti nei materiali o nella costruzione (se non diversamente specificato). In caso un prodotto non funzionasse come descritto durante il periodo di garanzia, verrà riparato o sostituito con un
prodotto Luceco identico o equivalente gratuitamente a patto che: (1) il prodotto sia rispedito con il pagamento delle spese di spedizione, (2) sia fornita prova della data originale di acquisto e (3) sia fornito il numero di autorizzazione al reso. I prodotti riparati o sostituiti saranno
rispediti senza addebitarvi i costi di spedizione.
I prodotti sostituiti possono essere rigenerati o contenere materiale rigenerato. Se, a nostra sola discrezione, non fossimo ingrado di riparare o sostituire un prodotto difettoso, rimborseremo l’intero prezzo d’acquisto del prodotto. Questa garanzia non sarà applicata se, a nostro
giudizio, il prodotto risultasse difettoso a causa di danni causati da spedizione, maneggio, stoccaggio, incidente, cattivo uso o uso improprio, oppure perché utilizzato in maniera non conforme rispetto alle nostre istruzioni, perché modificato in qualunque modo o se qualunque
numero seriale sia stato rimosso o alterato. Riparazioni o tentativi di riparazione renderanno nulla questa garanzia.La nostra massima responsabilità, nei termini e nei modi previsti da questa garanzia, è limitata all’intero prezzo di acquisto del prodotto coperto da garanzia.La
garanzia è soggetta alla legislazione inglese. Se una parte dellapresente garanzia è ritenuta inapplicabile (incluse le disposizioni dove si esclude qualsiasi nostra responsabilità nei vostri confronti), l’applicabilità delle altri parti della garanzia non verrà inficiata. Queste condizioni
non riducono i vostri diritti di legge.
Infine potreste voler sostituire questo accessorio.
Protezione Ambientale W.E.E.E (Simbolo Wheelie Bin)
Questo simbolo è conosciuto come “Simbolo Wheelie Bin cancellato”. Quando il simbolo è presente su prodotti o batterie significa che non è consentito smaltirli come i rifiuti domestici. Alcune sostanze chimiche contenute all’interno dei prodotti elettrici/elettronici o
delle batterie possono essere nocive alla salute e all’ambiente. Smaltite gli articoli elettrici/elettronici e le batterie in appositi contenitori separati, il cui contenuto verrà poi recuperato e riciclato. La vostra cooperazione è fondamentale per assicurare il successo di
queste disposizioni e per la salvaguardia dell’ambiente.
HINWEIS – Zur Einhaltung der Vorschriften muss die Montage von einem
qualifizierten Elektriker, gemäß der derzeit gültigen technischen Normen
und Regeln für Elektroinstallation, sowie der aktuellen Bauvorschriften
durchgeführt werden. Eine Kopie der Anleitung muss beim Nutzer /
Wartungsingenieur hinterlassen werden.
UNTERBRECHEN/ISOLIEREN SIE DIE STROMVERSORGUNG,
BEVOR SIE MIT DER MONTAGE BEGINNEN.
Beachten/konsultieren Sie lokale Anforderungen und Vorschriften
REMARQUE – Conformément aux réglementations en vigueur, l’installation
doit être effectuée par un électricien qualifié, dans le respect des normes
actuelles de câblage électrique et des réglementations en matière de
construction. Une copie de cette notice doit être conservée par l’utilisateur/
le technicien d’entretien pour référence ultérieure.
AVANT DE PROCÉDER À L’INSTALLATION, ASSUREZ-VOUS QUE
L’INSTALLATION ÉLECTRIQUE EST HORS TENSION OU ISOLÉE
AVISO – Para cumplir con el reglamento, la instalación debe llevarla a cabo
un electricista cualificado de conformidad con el reglamento actual sobre
cableado de la IEE (BS7671) y el reglamento sobre construcción.
ANTES DE COMENZAR LA INSTALACIÓN, ASEGÚRESE DE QUE
LA CORRIENTE ELÉCTRICA ESTÁ DESCONECTADA/AISLADA
NOTA – Per motivi di legge, l’installazione deve essere effettuata da un
elettricista qualificato e in accordo con le attuali Norme di cablaggio
(BS7671) e costruzione IEE.
ASSICURARSI CHE L’ALIMENTAZIONE DI CORRENTE SIA
STACCATA/ISOLATA PRIMA DI INIZIARE L’INSTALLAZIONE
NOTE – To comply with regulations, installation must be carried out by suitably
qualified competent person and in accordance with the current IEE Wiring
Regulations (BS7671) and Building Regulations. A copy of the instructions must
be left for the user/Maintenance engineer for future reference.
For Non-UK, Please refer/consult local requirements
ENSURE ELECTRICAL SUPPLY IS DISCONNECTED/
ISOLATED BEFORE COMMENCING INSTALLATION
•The light source of this luminaire is not replaceable; when the light
source reaches its end of life the whole luminaire should be replaced
•Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die
Lichtquelle das Ende ihrer Betriebslaufzeit erreicht hat, sollte die
gesamte Leuchte ausgetauscht werden
•L’ ampoule de ce luminaire n’est pas remplaçable , Une fois que le
luminaire est en fin de vie , il faut remplacé l’ ensemble du produit
•La fuente de luz de esta luminaria no es reemplazable; cuando la
fuente de luz llega al final de su vida, la luminaria entera debe ser
reemplazada
•Il LED di questo apparecchio non è sostituibile; quando
raggiungerà la fine del suo ciclo di vita, l'intero apparecchio
dovrà essere sostituito
FTYPE ULTRA 4W/6W DIM2WARM
FIRE RATED LED DOWNLIGHT & CONNECTOR
Installation & Operating Instructions
Tech Help Line
UK - 0330 0249 279
Non UK - [phone]
Supplied by LUCECO
Stafford Park 1, Telford, Shropshire,
England, TF3 3BD
Visit our website at www.luceco.com
Servicio de asistencia telefónica
UK - 0330 0249 279
Non UK - [phone]
Visite nuestra web en www.luceco.com
(EU) Luceco SE
C/ Bobinadora 1-5
08302 MatarόSpain
