Lund Cargo Carrier User manual

Page 4 of 4
Rev. B
45044
Lund International, Lund Accessories Division
775 Tipton Industrial Drive, Building 2, Suite F
Lawrenceville, GA 30045
800-328-5863 • Fax [phone] • Visit us at lundinternational.com
© 2004 Lund International, Inc. All rights reserved.
Lund® and the Lund® logo are trademarks of Lund International, Inc.
Inspection After Installation
Care and Cleaning
- Make sure that all the associated hardware is tightened and the cargo carrier does not shift.
You have purchased one of the many quality Lundbranded products offered by Lund International,Inc.
We take the utmost pride in our products and want you to enjoy years of satisfaction from your
investment. We have made every effort to ensure that your product is top quality in terms of fit,
durability, finish, and ease of installation.
Congratulations!
Rev. B
Page 1 of 4
45044
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Service at 1-800-328-5863.
Installation Instructions
Cargo Carrier

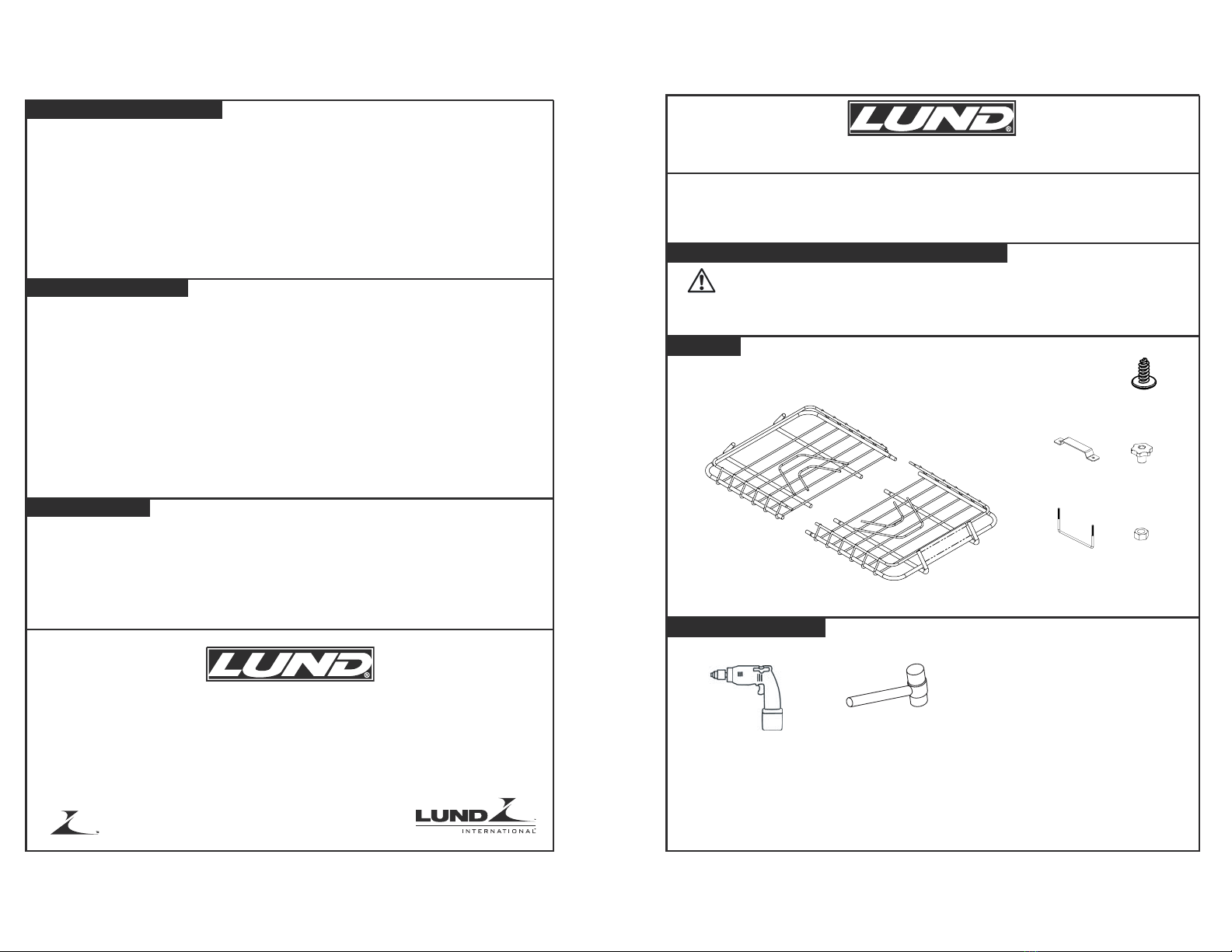

Contents
Tools Required
Important Safety Information
Drill with Phillips head tip extention
Part Number: 601011 - Small Basket
601012 - Large Basket
Basket Left
Qty. 1
Basket Right
Qty. 1 U-Bolt
Qty. 4 M6-1 Nut
Qty. 8
Small Basket: Kit # - 601011
Large Basket: Kit # - 601012 Hardware Kit #: 60101XHD
Self Tapping
Screw
Qty. 2
Top Clamp
Qty. 4 Star Knob
Qty. 8
- Avoid the use of automatic "brush-style"car washes.
- Do not use cleaning solvents of any kind.
- Wash only with mild soap and dy with a clean cloth.
- Do not use the cargo carrier as a handle.
- If you carry items in the cargo carrier, make sure the items are securely fastened
- Periodically check all components for tightness.
Rubber Mallet
CAUTION - Read completely and understand the instructions before installing Cargo
Carrier. Before Driving, insure that the cargo carrier is properly secured to the vehicle. Do
NOT exceed 200 lbs. or the vehicle manufacturer's suggested weight limits for the cargo
rack whichever is less.

1
2
3
Page 2 of 4 Page 3 of 4
Assembly Steps
Installation Steps
Rev. B
45044
Rev. B
45044
Insure that all the hardware is tightened securely and the cargo carrier does not move along the roof rack.
Self Tapping Screw
(2) Required
Halves Cargo
Attaching Cargo Carrier to Vehicle Roof Rack:
Note: Follow your vehicle's owner's manual for instructions for altering the roof rack's support bars spacing (if
equipped).
If your vehicle's roof rack is adjustable maximize the support bar spacing for the Cargo Carrier. See Clamp
Installation illustration.
Star Knobs
Top Clamp
U-Bolt
M6-1 Nuts
Clamp Installation
(4X)
Assemble the cargo carrier as shown. Use a rubber mallet, if needed, to
mate the halves. Lock the carrier together use the tapping screws as
shown.

Page 4 de 4
Rev. B
45044
Lund International, Lund Accessories Division
775 Tipton Industrial Drive, Building 2, Suite F
Lawrenceville, GA 30045
800-328-5863 • Fax [phone] • Visitez notre site lundinternational.com
© 2004 Lund International, Inc. Visitez notre site lundinternational.com
Lund® et le logo Lund® sont des marques de commerce de Lund International, Inc.
Inspection après installation
Entretien et nettoyage
- S’assurer que toute la quincaillerie concernée est bien serrée et que la malle est bien
assujettie sur la galerie de toit.
Vous avez acheté l'un des nombreux produits de qualité offerts par Lund International. Nous sommes
extrêmement fiers de nos produits et souhaitons que vous tiriez des années de satisfaction de votre
investissement. Nous avons pris toutes les mesures nécessaires pour assurer que ce produit est d'une
qualité supérieure en ce qui concerne l'ajustement, la durabilité, la finition et la facilité d'installation.
Félicitations!
Rev. B
Page 1 de 4
45044
Pour obtenir une installation correcte et le meilleur ajustement possible, lire toutes les
instructions AVANT de commencer.
Pour toute assistance technique ou l'obtention de pi
è
ces manquantes,
contacter le service
apr
è
s-vente au 1-800-323-5863.
Instructions d'installation
Porteur De Cargaison
Contenu
Outils nécessaires
Informations importantes concernant la sécurité
Foret avec l'extention
principal Phillips de bout
Numéro de Référence: 601011 - Petit panier
601012 - Grand panier
Panier gauche
Quantité. 1
Panier droit
Quantité. 1 Étrier fileté
Quantité 4 M6-1 Écrous
Quantité 8
Grand panier : Kit no. - 601011
Petit panier : Kit no. - 601012 Kit de quincaillerie no. 60101XHD
Vis
taraudeuse
Quantité 2
Collier supérieur
Quantité 4 Bouton enétoile
Quantité 8
- Éviter les stations de lavage de voitures à brosses.
- Ne pas utiliser de solvants.
- Ne pas utiliser de solvants.
- Ne pas utiliser la malle comme poignée.
- Les articles transportés dans la malle doivent être solidement assujettis.
- Vérifier régulièrement le serrage des composants.
Maillet en caoutchouc
ATTENTION – Lire et veiller à bien comprendre toutes les instructions avant d’installer la
malle. ATTENTION – Avant de conduire, s’assurer que la malle est solidement assujettie
sur le véhicule. NE PAS excéder 90 kg (200 lb) ou le poids limite sur la galerie de toit
indiqué par le constructeur du véhicule, selon la valeur la plus faible.

1
2
3
Page 2 de 4 Page 3 de 4
Étape D'Assemblée
Étapes d’installation
Rev. B
45044
Rev. B
45044
S'assurer que toute la quincaillerie concernée est bien serrée et que la malle est bien assujettie sur la galerie de toit.
Vis taraudeuse
(2) Requis
Moitiés de malle
Fixation de la malle sur la galerie de toit:
Remarque : Suivre les instructions du manuel du véhicule pour l'écartement des barres d'appui (éventuelles) de la
galerie de toit.
Si la galerie de toit du véhicule est réglable, utiliser l'écartement des barres d'appui optimal pour la malle. Voir
l'illustration d'installation des fixations.
Bouton en étoile
Collier supérieur
Étrier fileté
M6-1 Nuts
Installation De Bride
(4X)
Assembler la malle comme illustré. Au besoin, utiliser un maillet en caoutchouc pour assembler les moitiés.
Assembler la malle au moyen des vis taraudées, comme illustré.

Página 4 de 4
Rev. B
45044
Lund International, Lund Accessories Division
775 Tipton Industrial Drive, Edificio 2, Suite F
Lawrenceville, GA 30045
800-328-5863 * Fax [phone] * Visítenos en lundinternational.com
©2004 Lund International, Inc. Todos los derechos reservados.
Lund® et le logo Lund® sont des marques de commerce de Lund International, Inc.
Inspección luego de la instalación
Cuidado y limpieza
- Cerciórese de que todo el hardware asociado esté apretado y el portador del cargo no
cambia de puesto.
Ha comprado uno de los tantos productos de calidad que ofrece Lund International. Nos
enorgullecemos enormemente por nuestros productos y queremos que disfrute durante años de su
inversión. Nos hemos esforzado para asegurarnos de que su producto sea de la mejor calidad en
términos de ajuste, durabilidad, acabado y facilidad de instalación.
Felicitaciones!
Rev. B
Página 1 de 4
45044
Para una instalación correcta y un mejor ajuste, lea las instrucciones ANTES de comenzar.
Para obtener asistencia t
é
cnica o rec
lamar piezas faltantes, llame a Atenci
ó
n al c
liente al 1-800-323-5863.
Instrucciones de instalación
Portador Del Cargo
Contenido
Herramientas necesarias
Información importante de seguridad
Taladro con el extention
principal Phillips de la extremidad
Número de parte : 601011 - Cesta pequeña
601012 - Cesta grande
Cesta de la
izquierda
Qty. 1
Cesta de la
derecha
Qty. 1
Tornillo en "U"
Qty. 4
M6-1
Tuercas
Qty. 8
Cesta pequeña Juego N. - 601011
Cesta grande: Juego N. - 601012 Juego de ferretería N.: 60101XHD
Tornillo
autorroscante
Qty. 2
Anclaje
superior
Qty. 4
Perilla en forma
de estrella
Qty. 8
- Evite el uso de lavacoches automáticos con cepillos.
- No utilice solventes de limpieza de ningún tipo.
- Lávela sólo con jabón suave y séquela con un paño limpio.
- No utilice el transportador de cargas a modo de manija.
- Si carga objetos en el transportador, asegúrese de ajustarlos firmemente.
- Verifique periódicamente que todos los componentes estén bien instalados.
Mazo De goma
ADVERTENCIA - Lea atentamente hasta entender todas las instrucciones antes de
comenzar la instalación del transportador de cargas. Antes de conducir, asegúrese de que
el transportador de cargas esté correctamente fijado al vehículo. NO exceda las 200 libras
o el límite de carga sugerido por el fabricante del vehículo para el portaequipaje, cualquiera
que sea.

1
2
3
Página 3 de 4 Página 4 de 4
Pasos De la Asamblea
Pasos de instalación
Rev. B
45044
Rev. B
45044
Asegúrese de ajustar firmemente todos los elementos y de que el transportador de cargas no se mueva en el
portaequipajes del techo.
Tornillo autorroscante
(4) Requerido_
Mitades del transportador
Cómo fijar el transportador de cargas al portaequipaje del techo del vehículo:
Nota: Siga las instrucciones del manual del propietario del vehículo para modificar el espacio entre las barras de
soporte del portaequipaje del techo (si está instalado).
Si el portaequipaje de su vehículo es ajustable, deje el máximo espacio posible entre las barras de soporte para el
transportador de cargas. Vea la ilustración de la instalación del anclaje.
Perilla en forma de estrella
Anclaje superior
Tornillo en "U"
M6-1 Nuts
Instalación De la
Abrazadera
(4X)
Ensamble el transportador de cargas tal como se muestra. En caso de ser necesario, utilice un mazo de goma para
unir las mitades. Ensamble las partes del transportador utilizando los tornillos autorroscantes tal como se muestra
