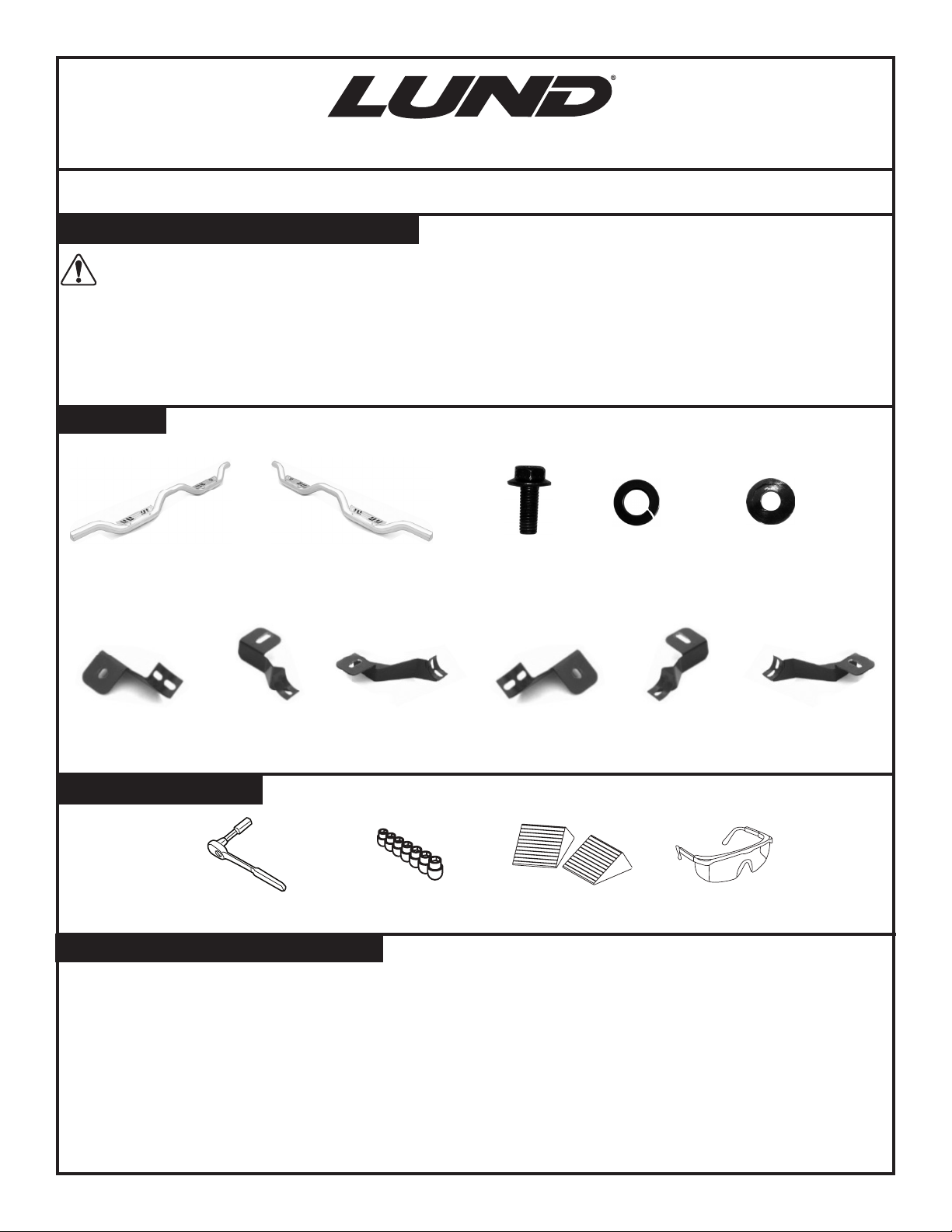

Lund Latitude 26510023 User manual

Page 1 of 3
Installation Instructions
I - Sheet Number LUNDRB17 Rev.A
Important Safety Information
NOTE: Actual product may vary from illustration.
Contents
Latitude Nerf Bar for Jeep Wrangler
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.
• To be used with Lund® branded products only.
• Do not stand on Lund running board or bracket while vehicle is in motion.
• Do not use the brackets as a jacking point for the vehicle.
• Do not use the bracket system or running boards to fasten cargo.
• Periodically check all components for tightness.
• Be sure to wear safety glasses while installing brackets.
•When using power tools, read and understand all operating instructions.
Tools Required
Preparation Before Installation
• Park your vehicle in a clean, level location. Check to make sure the vehicle is in park, or for manual drive models, place the
transmission in first gear. Engage the parking brake. Chock wheels.
• Unpack the kit and identify the parts according to the content descriptions.
• An assistant is recommended to help position the running board properly during the installation.
Socket Set Wheel Chocks Safety GlassesRatchet and Extension
Passenger Side Running
Board
Passenger Front
Bracket x1
Driver Front
Bracket x1
Passenger Mid
Bracket x1
Driver Mid
Bracket x1
Passenger Rear
Bracket x1
Driver Rear
Bracket x1
Bolt x12 Lock Washer x12 Flat Washer x12
Driver Side Running
Board
Lund Part# 26510023
26610023

2
4

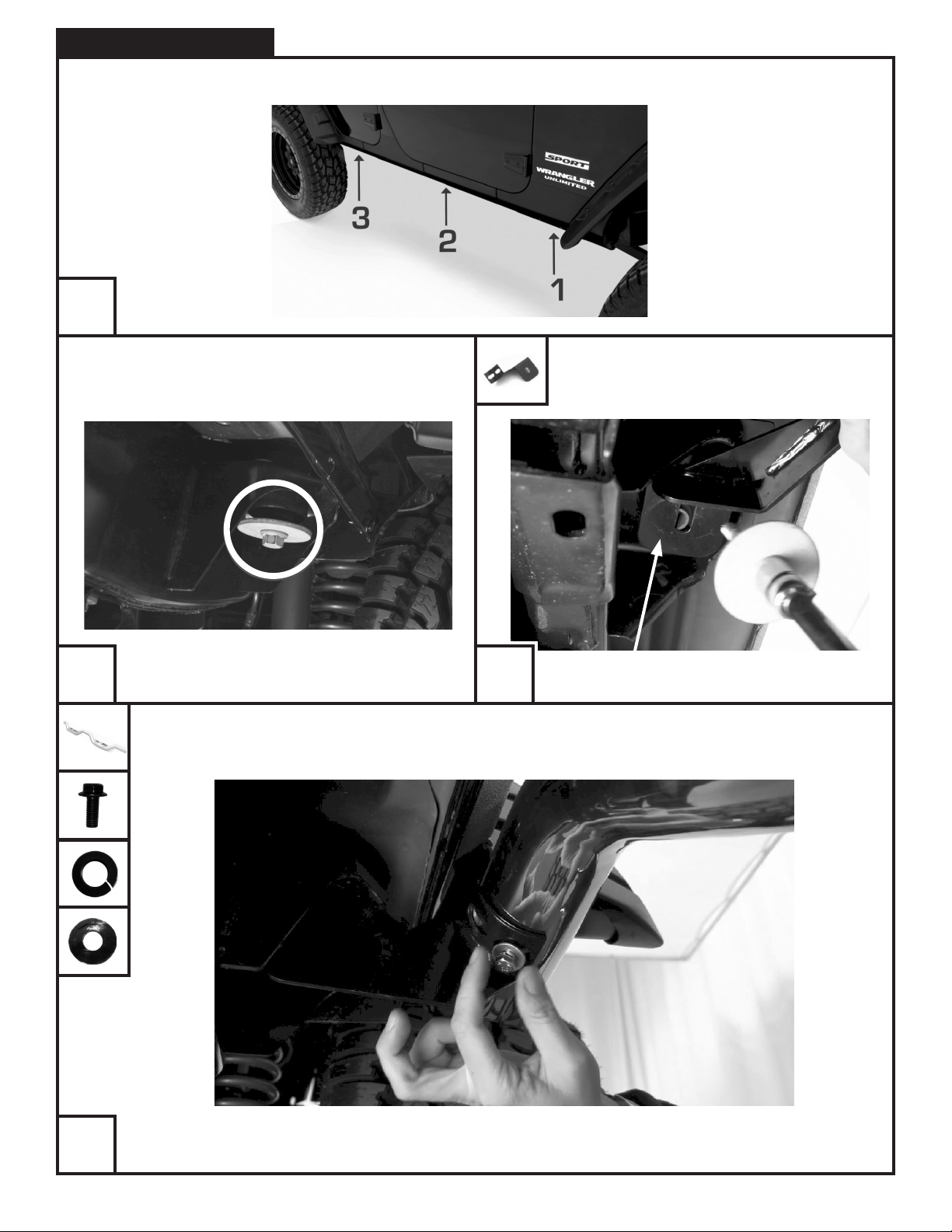

Page 2 of 3
Passenger side front
1
Installation Steps NOTE: Actual application may vary slightly from illustrations.
Mounting bracket
Position front bracket in place (location 1 above) and
reinstall body mount bolt. Repeat for mid and rear
brackets (location 2 and 3 above). Do not fully tighten
at this time.
Beginning at the passenger side front (location 1 above), remove
the body mount bolt.
Repeat at locations 2 and 3 shown above.
Identify the (3) mounting points for each bracket by looking under the passenger side of the vehicle and finding the three (3) locations
where the vehicle body is mounted to the frame.
Position nerf board alongside vehicle. Begining with the passenger side front (location 1 above) align the two holes in nerf
board with the corresponding two holes in bracket. Loosely attach nerf board to brackets using (2) bolts, (2) lock washers,
and (2) flat washers. Do not fully tighten at this time.
Repeat for remaining mounting locations (location 2 and 3 above).
3

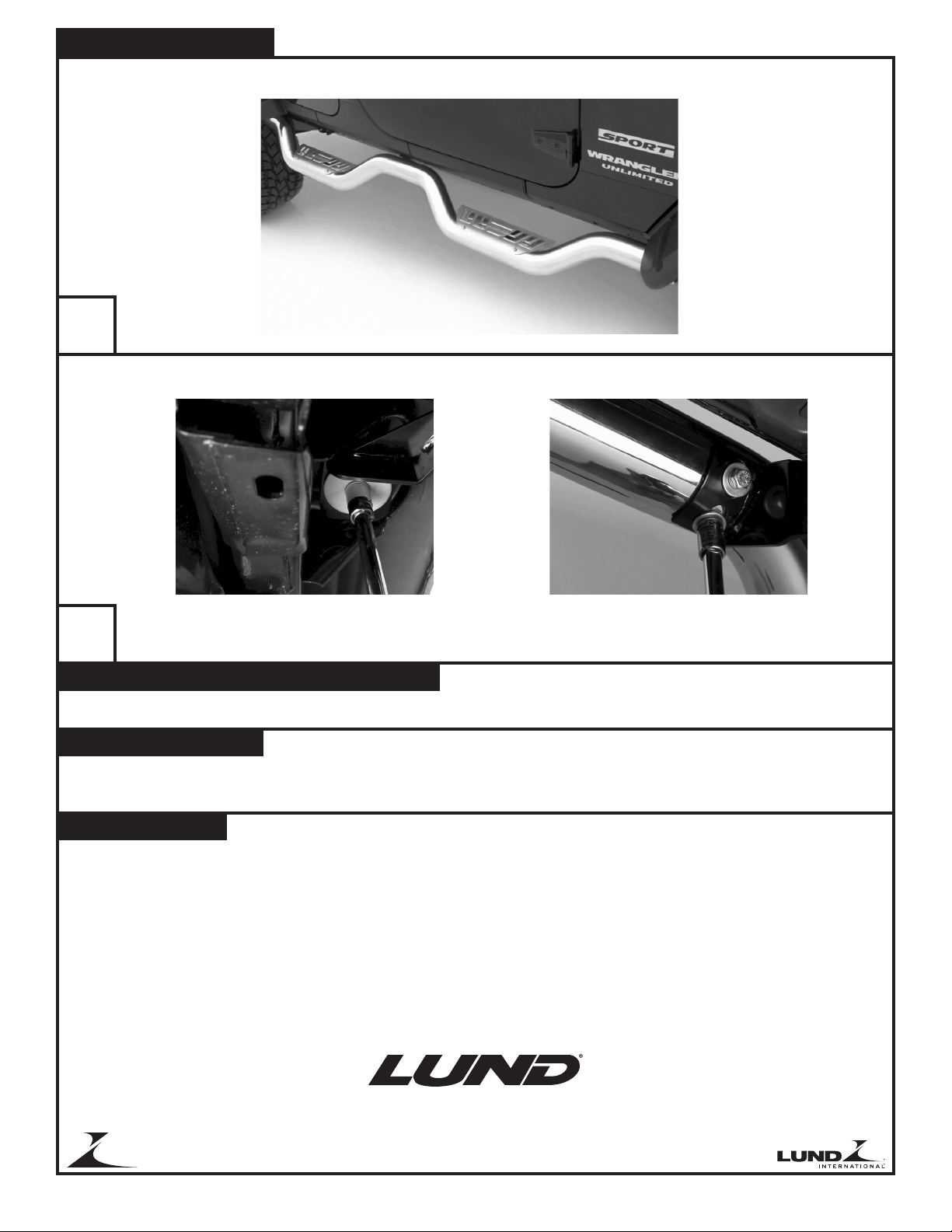

Page 3 of 3
Installation Steps NOTE: Actual application may vary slightly from illustrations.
5
6
Inspection After Installation
• Inspect all bolts and nuts for proper tightness.
Care and Cleaning
• Wash only with mild soap & dry with a clean cloth.
• Do not use cleaning solvents of any kind.
Congratulations!
You have purchased one of the many quality Lund® branded products offered by Lund International, Inc. We take the utmost pride in
our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your product
is top quality in terms of fit, durability, finish and ease of installation.
© 2013 Lund International, Inc. All rights reserved.
Lund® and the Lund® logo are trademarks of Lund International, Inc.
Lund International
800-241-7219 • Visit us at lundinternational.com
™
Check position of nerf board and ensure it is properly parallel with rocker panel. Adjust as needed.
Repeat Steps 1 thru 6 for driver side.
Fully tighten body mount bolts and torque
to factory specifications.
Fully tighten bracket mounting bolts.
Fully tighten all bolt locations to secure nerf bar to vehicle.

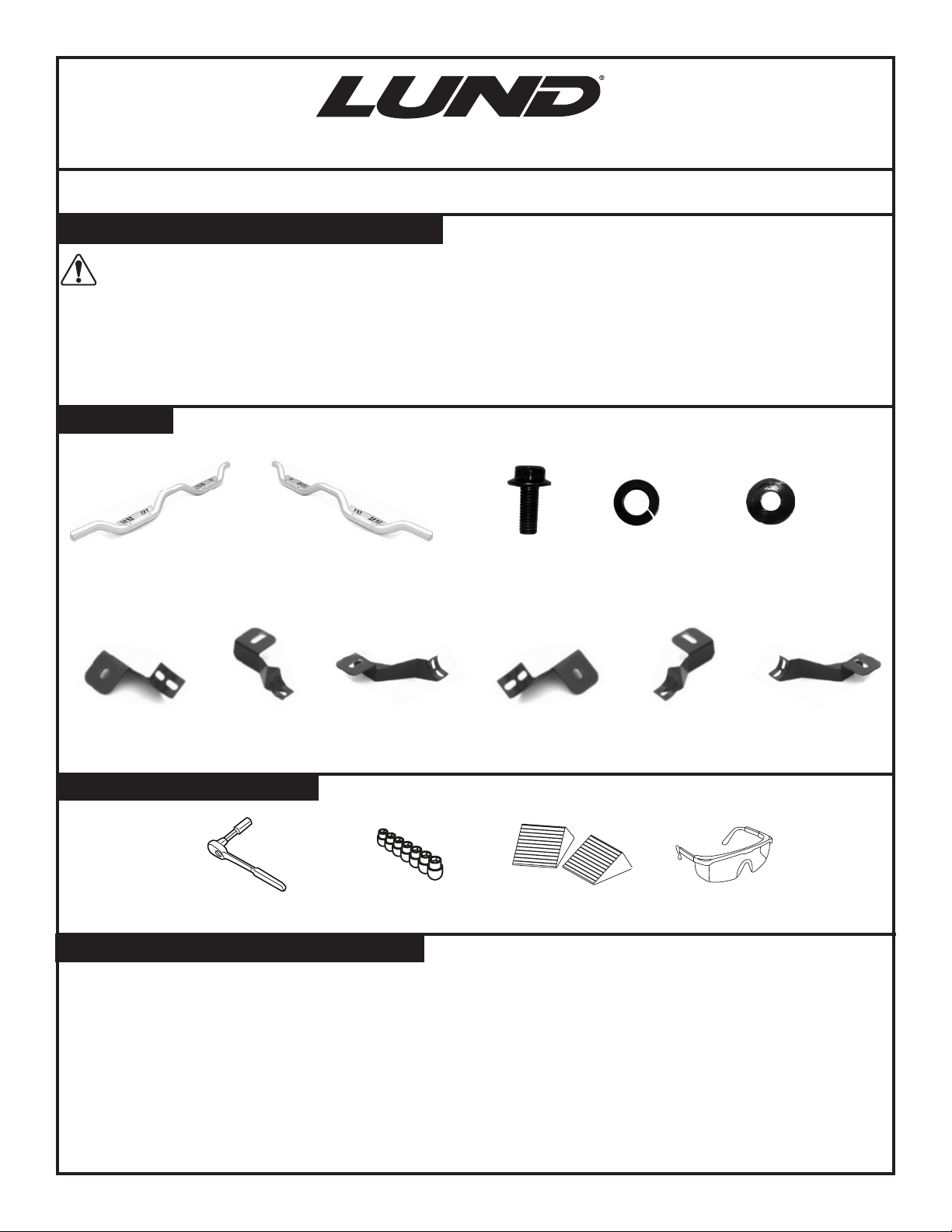

REMARQUE : le produit réel peut différer du modèle illustré.
Contenu
Outils nécessaires
Préparation avant l'installation
• Stationner votre véhicule dans un endroit propre et plat. Pour s'assurer que le véhicule est en mode stationnement ou pour les modèles
à transmission manuelle, placer le levier de vitesses en première vitesse. Engager le frein de stationnement. Caler les roues.
• Déballer le kit et identifier les pièces conformément aux descriptions du contenu.
• Un assistant est recommandé pour aider à bien positionner le marchepied durant l'installation.
Jeu de douilles Cales Lunettes de
protection
Clé à cliquet et pièce
de prolongement
Marchepied côté passager
1 supports avant
(passager)
1 supports avant
(conducteur)
1 supports centraux
(passager)
1 supports centraux
(conducteur)
1 supports arrière
(passager)
1 supports arrière
(conducteur)
12 boulons 12 rondelles de blocage 12 rondelles plates
Marchepied côté conducteur
Veuillez lire l'ensemble des instructions AVANT d'utiliser le produit afin de garantir une installation correcte et un ajustement optimal.
Pour obtenir une assistance technique ou demander des pièces manquantes, veuillez appeler le service clientèle au 1-800 241-7219.
Consignes de sécurité importantes
• À n'utiliser qu'avec des produits de la marque Lund®.
• Ne pas se tenir sur le support ou le marchepieds Lund lorsque le véhicule est en déplacement.
• Ne pas utiliser les supports comme point de levage pour le véhicule.
• Ne pas utiliser le système de support ou les marchepieds pour fixer des cargaisons.
• Vérifier régulièrement que les composants sont bien fixés.
• S'assurer de porter des lunettes de protection lors du montage des supports.
• Lors de l'utilisation d'outils électriques, lire et comprendre toutes les instructions d'utilisation.
Instructions d'installation
I - Numéro de feuille LUNDRB17 Rév.A
Lund Part# 26510023
26610023
Page 1 sur 3
Latitude Nerf Bar for Jeep Wrangler
Passenger Front
Bracket x1
Passenger Mid
Bracket x1
Passenger Rear
Bracket x1

2
4
Avant côté passager
1
Support de fixation
Mettre le support avant en place (emplacement 1
ci-dessus) et réinstaller le boulon de support de
carrosserie. Répéter la même procédure pour les supports
centraux et arrière (emplacements 2 et 3 ci-dessus).
Ne pas serrer à fond maintenant.
En commençant par l'avant du côté passager (emplacement 1
ci-dessus), retirer le boulon de support de carrosserie.
Répéter la même procédure aux emplacements 2 et 3 illustrés
ci-dessus.
Identifier les (3) emplacements de montage pour chaque support en regardant sous le véhicule côté passager et en repérant
les trois (3) emplacements dans lesquels la carrosserie du véhicule est monté sur le cadre.
Placer le marchepied nerf à côté du véhicule. En commençant par l'avant du côté passager (emplacement 1 ci-dessus), aligner les
deux trous dans le marchepied nerf avec les deux trous correspondants dans le support. Fixer sans trop serrer le marchepied nerf
aux supports à l'aide (2) boulons, (2) rondelles de blocage et (2) rondelles plates. Ne pas serrer à fond maintenant.
Répéter la même procédure pour les emplacements de montage restants (emplacements 2 et 3 ci-dessus).
3
Page 2 sur 3
Étapes de l'installation REMARQUE : l'installation réelle peut différer légèrement des illustrations.

5
6
Vérifier la position du marchepied nerf et s'assurer qu'il est bien parallèle au base de caisse. Ajuster au besoin.
Répéter les étapes 1 à 6 pour le côté conducteur.
Serrer à fond les boulons de support de carrosserie
et serrer aux spécifications d'usine. Serrer à fond les boulons de fixation de support.
Serrer à fond tous les emplacements de boulon pour fixer la barre nerf au véhicule.

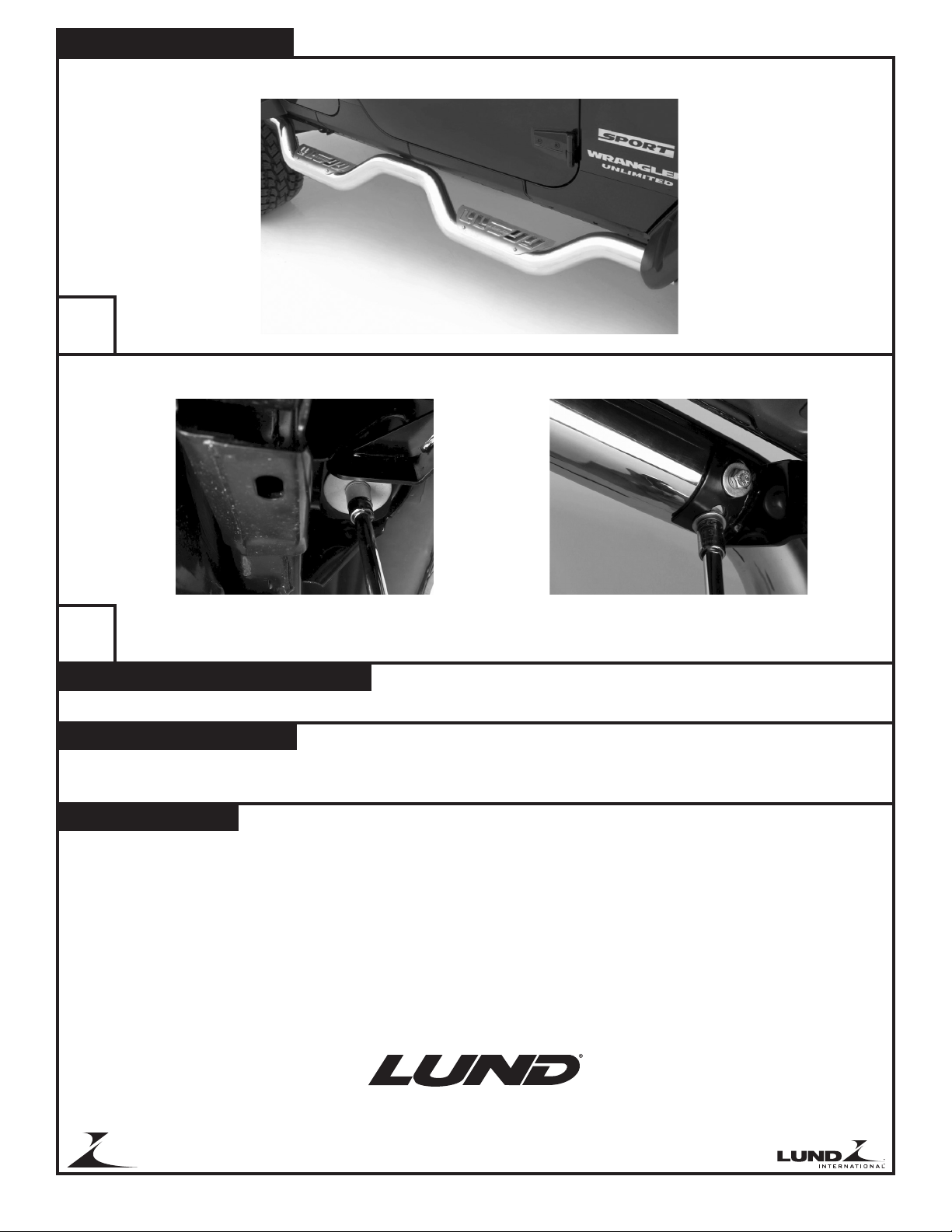

Page 3 sur 3
Étapes de l'installation REMARQUE : l'installation réelle peut différer légèrement des illustrations.
Inspection après l'installation
• Vérifier que tous les boulons et écrous sont serrés.
Entretien et nettoyage
• Utiliser uniquement un détergent doux pour le nettoyage et sécher à l'aide d'un chiffon propre.
• Ne pas utiliser de solvants lors du lavage.
Félicitations!
Vous venez d'acheter un des nombreux produits de qualité de la marque Lund® fabriqués par Lund International, Inc. Nous sommes
extrêmement fiers de la qualité de nos produits et nous espérons que vous profiterez de cet investissement de longues années durant.
Nous nous efforçons d'offrir la meilleure qualité en termes d'ajustement, de finition, de durabilité et de facilité d'installation.
© 2013 Lund International, Inc. Tous droits réservés.
Lund® et le logo Lund® sont des marques déposées de Lund International, Inc.
Lund International
800-241-7219 • Visitez notre site Web lundinternational.com
™

NOTA: El producto real tal vez no sea igual a la ilustración.
Contenido
Herramientas necesarias
Preparación previa a la instalación
• Estacione el vehículo en un lugar limpio y uniforme. Verifique que el vehículo tenga el freno de mano accionado y, en el caso de los
modelos manuales, coloque la primera marcha. Accione el freno de mano. Trabe las ruedas.
• Desembale el juego e identifique las partes según la descripción del contenido.
• Se recomienda la asistencia de una persona para ayudar a colocar el estribo correctamente durante la instalación.
Juego de llaves
de vaso Cuñas para ruedas Gafas de seguridad
Trinquete y extensión
Lund Part# 26510023
26610023
I - Número de hoja LUNDRB17 Rev.A
Página 1 de 3
Latitude Nerf Bar for Jeep Wrangler
Estribo del lado del
pasajero
Soporte delantero x1
(pasajero)
Soporte delantero x1
(conductor)
Soporte medio x1
(pasajero)
Soporte medio x1
(conductor)
Soporte posterior x1
(pasajero)
Soporte posterior x1
(conductor)
Tornillo x12 Arandela de
presión x12
Arandela plana x12
Estribo del lado del
conductor
Instrucciones de instalación
Información importante de seguridad
• Para usar solo con productos de Lund®.
• No se pare sobre los estribos o soportes Lund cuando el vehículo está en movimiento.
• No use los soportes como punto de apoyo del vehículo.
• No use el sistema de soportes o los estribos para sujetar la carga.
• Compruebe periódicamente que todos los componentes estén ajustados.
• Cuando instale los soportes, asegúrese de usar gafas de seguridad.
• Antes de usar herramientas eléctricas, asegúrese de leer y entender las instrucciones de operación.
Para la instalación correcta y el mejor ajuste posible, lea las instrucciones ANTES de comenzar.
Para pedir asistencia técnica u obtener partes que falten, por favor llame a Atención al cliente al 1-800-241-7219.

2
4
Parte delantera del lado
del pasajero
1
Página 2 de 3
Pasos de instalación NOTA: La aplicación real tal vez no sea igual a las ilustraciones.
Soporte de montaje
Coloque el soporte delantero en su lugar (ubicación 1
mostrada anteriormente) y vuelva a instalar el tornillo
del montaje del cuerpo. Repita el procedimiento para los
soportes posteriores y medios (ubicaciones 2 y 3 mostradas
anteriormente). No ajuste completamente en este momento.
Comenzando por la parte delantera del asiento del pasajero (ubicación 1
mostrada anteriormente), retire el tornillo del montaje del cuerpo.
Repita el procedimiento en las ubicaciones 2 y 3 mostradas anteriormente.
Identifique los (3) puntos de montaje para cada soporte. Para ello, busque debajo del lado del pasajero del vehículo las tres (3)
ubicaciones donde la carrocería del vehículo esté montada al bastidor.
Coloque el estribo tubular al lado del vehículo. Comenzando por la parte delantera del asiento del pasajero (ubicación 1
mostrada anteriormente) alinee los dos agujeros en el estribo tubular con los dos agujeros correspondientes en el soporte.
Fije ligeramente el estribo tubular a los soportes. Para ello, utilice (2) tornillos, (2) arandelas de presión y (2) arandelas
planas. No ajuste completamente en este momento.
Repita el procedimiento en las ubicaciones de montaje restantes (ubicaciones 2 y 3 mostradas anteriormente).
3

5
6
Página 3 de 3
Pasos de instalación NOTA: La aplicación real tal vez no sea igual a las ilustraciones.
Inspección después de la instalación
• Verifique que todos los tornillos y tuercas estén ajustados apropiadamente.
Cuidado y limpieza
• Lave solo con jabón suave y seque con un paño limpio.
• No use ningún tipo de solvente de limpieza.
¡Felicitaciones!
Usted ha adquirido uno de los tantos productos de marca de calidad Lund® que ofrece Lund International, Inc. Nos enorgullecen mucho
nuestros productos y deseamos que disfrute años de satisfacción por su inversión. Nos hemos esforzado mucho para asegurarnos de que
su producto sea de gran calidad en cuanto a ajuste, durabilidad, acabado y facilidad de instalación.
© 2013 Lund International, Inc. Todos los derechos reservados.
Lund® y el logo de Lund® son marcas registradas de Lund International, Inc.
Lund International
800-241-7219 • Visítenos en lundinternational.com
™
Verifique la posición del estribo tubular y asegúrese de que quede correctamente en paralelo con la carrocería.
Ajuste según sea necesario.
Repita los pasos 1 al 6 para el lado del conductor.
Ajuste completamente los tornillos del montaje
del cuerpo y aplique un par de torsión según las
especificaciones del fabricante.
Ajuste completamente los tornillos
de montaje del soporte.
Ajuste completamente todos los tornillos para asegurar el estribo tubular al vehículo.
