Lund AVS Ventvisor User manual

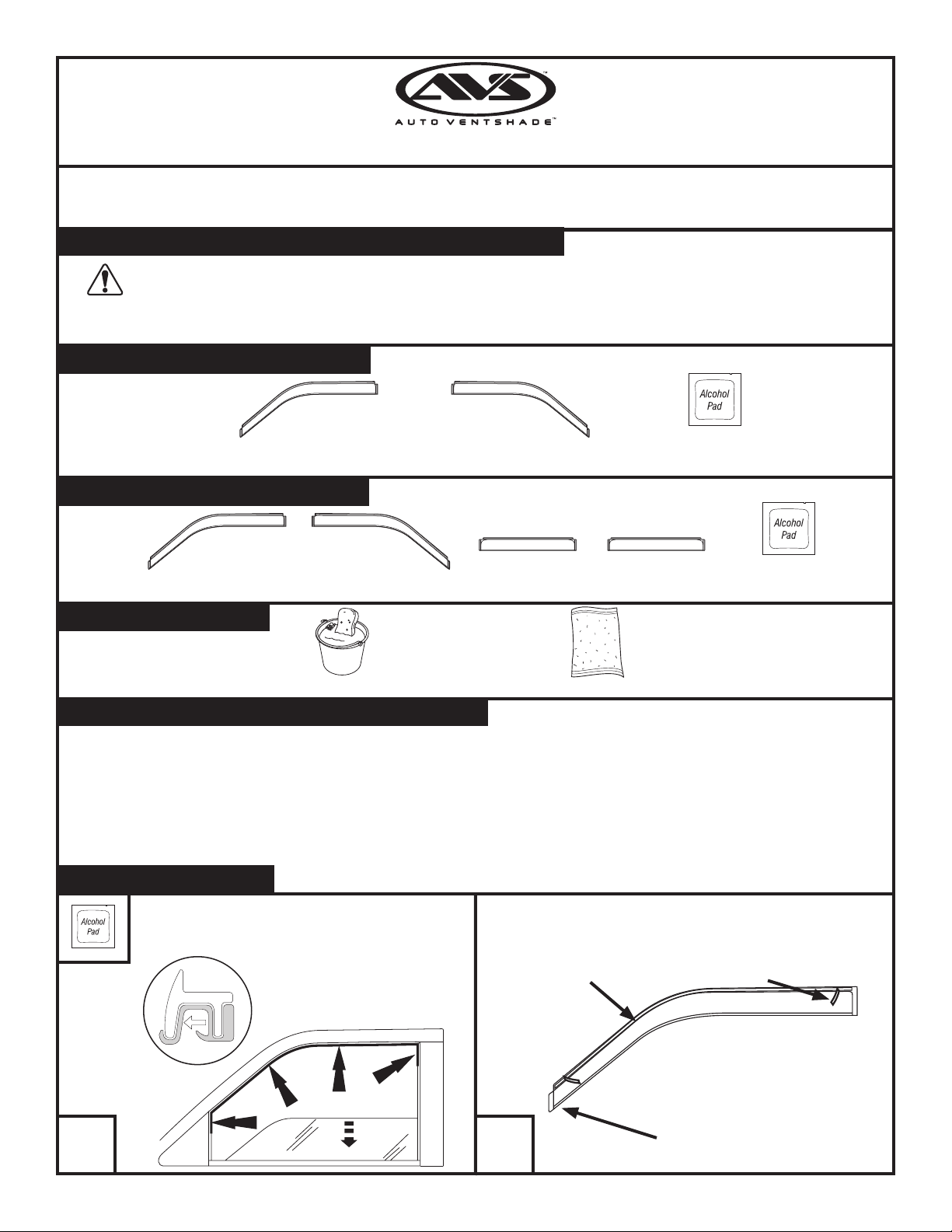

Installation Instructions
Ventvisor® Deflector
Contents - 2 Piece Set
Page 1 of 2
Contents - 4 Piece Set
Alcohol Pad x4
Alcohol Pad x2Front Driver
Side Visor Front Passenger Side Visor
Front Driver
Side Visor Front Passenger
Side Visor Rear Driver Side Visor Rear Passenger Side Visor
I - Sheet Number VV45 Rev.B
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.
Important Safety Information
• CAUTION - Before driving, ensure that the vent visor is properly secured to vehicle.
• Do not use automatic “brush-style” car washes.
• Do not use cleaning solvents of any kind.
• Periodically check all components for tightness.
Tools Required
Car Wash Supplies Clean Towel
Preparation Before Painting / Installation
• A trial fit is recommended to ensure proper positioning and fit.
• Check fit of parts before painting as we will not accept the return of modified or painted parts.
• Wash and dry your vehicle to remove any debris and/or dirt from the installation area.
• Some vehicles are equipped with window guide tabs. These tabs may need to be moved slightly to line up with the notch in the
Ventvisor. To do so, pull down the rubber window channel, adjust the window guide tab, and reposition the rubber window
channel.
NOTE: Actual product may vary from illustration.
Installation Steps NOTE: Actual application may vary slightly from illustrations.
1 2
Clean the window channel
with an alcohol pad. Peel back 2” of tape line from each end of top flange.
front
flange
top flange free end

Installation Steps NOTE: Actual application may vary slightly from illustrations.
34
Care and Cleaning
• Wash only with mild soap & dry with a clean cloth.
Congratulations!
You have purchased one of the many quality Auto Ventshade™ branded products offered by Lund International, Inc. We take the utmost
pride in our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your
product is top quality in terms of fit, durability, finish and ease of installation.
© 2005 Lund International, Inc. All rights reserved.
Auto VentshadeTM, the Auto VentshadeTM logo and the AVSTM logo are trademarks of Lund International, Inc.
Lund International, Ventshade Accessories Division
655 Raco Drive, Lawrenceville, GA 30045
800-241-7219 • Fax [phone] • Visit us at lundinternational.com
Page 2 of 2
5
™
Repeat steps 1 thru 5 for passenger side
Insert visor into window channel, front flange first. Front
and rear flanges insert between the rubber trim and
the mirror cap / door frame. Top flange slides into the
window channel.
Remove tape liner by pulling on the free ends. Raise
window slowly and leave up for 24 hours to secure visor
to window channel.
4 Piece Set Install the rear visors using the same preparation and installation methods as the front visor.
Note that the rear flange adheres to the outside of the window post, and the front flange inserts
between the rubber & window frame.

Ventvisor® Deflector
Page 1 de 2
Instructions d’installation
I – Feuille numéro VV45 Rév.B
Pour obtenir une installation correcte et le meilleur ajustement possible, lire toutes les instructions AVANT de commencer.
Pour toute assistance technique ou obtention de pièces manquantes, appeler le service des relations avec la clientèle au
1-800-241-7219.
Informations importantes concernant la sécurité
• ATTENTION – Avant de conduire, s’assurer que la visière est solidement assujettie sur le véhicule.
• Ne pas utiliser les stations de lavage de voitures à brosses.
• Ne pas utiliser de solvants.
• Vérifier régulièrement le serrage des composants.
Contenu - Ensemble 2 pièces NOTE: Le produit réel peut changer de l’illustration.
Visière avant côté
conducteur Visière avant côté passager Tampons à l’alcool
(2)
Visière avant côté
conducteur Visière avant côté passager Visière arrière
côté conducteur Visière arrière côté passager Tampons à
l’alcool (4)
Contenu - Ensemble 4 pièces
Outils nécessaires
Fournitures pour lavage de voiture Serviette propre
Préparation pour la peinture/l’installation
• Il est recommandé de procéder à un essai pour s’assurer que le positionnement et l’ajustement sont corrects.
• Vérifier l’ajustement des pièces avant peinture, car nous n’acceptons pas le retour de pièces modifiées ou peintes.
• Laver les glissières de glaces de la portière du véhicule pour éliminer toute poussière et tous débris.
• Sécher les glissières avec une serviette propre.
• Certains véhicule sont équipés de languettes de guidage de glace. Il peut être nécessaire de déplacer légèrement ces languettes pour les
aligner sur l’encoche du Ventvisor. Pour ce faire, tirer sur la coulisse de glace en caoutchouc, ajuster la languette de guidage et remettre
la coulisse en place.
REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.
Étapes d’installation
1 2
Nettoyer la glissière de glace
avec un tampon à l’alcool. Décoller environ 5 cm (2 po) de protection d’adhésif
à chaque extrémité du rebord supérieur.
rebord supérieur
rebord avant
extrémité libre

Page 2 de 2
REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.
Étapes d’installation
Entretien et nettoyage
• Laver exclusivement avec de l’eau savonneuse et sécher avec un chiffon propre.
Félicitations !
Vous avez acheté l’un des nombreux produits de qualité Auto Ventshade™ fabriqués par Lund International, Inc. Nous sommes extrême-
ment fiers de nos produits et souhaitons que vous tiriez des années de satisfaction de votre investissement. Nous avons pris toutes les
mesures nécessaires pour assurer que ce produit est d’une qualité supérieure en ce qui concerne l’ajustement, la durabilité, la finition
et la facilité d’installation.
© 2005 Lund International, Inc. Tous droits réservés.
Auto VentshadeTM, le logo Auto VentshadeTM et le logo AVSTM sont des marques déposées de Lund International, Inc.
Lund International, Ventshade Accessories Division
655 Raco Drive, Lawrenceville, GA 30045, USA
800-241-7219 • Fax [phone] • Visitez notre site lundinternational.com
™
Repeat steps 1 thru 5 for passenger side
3
Insérer le rebord avant de la visière dans la glissière de
glace en premier. Les rebords avant et arrière s’insèrent
entre la garniture en caoutchouc et le couvercle du
rétroviseur / cadre de portière. Le
rebord supérieur s’engage dans la
glissière de glace.
Retirer la protection d’adhésif des extrémités libres.
Relever lentement la glace et la laisser remontée
pendant 24 heures afin de permettre à la visière de
bien adhérer à la glissière de glace.
4
5
Ensemble 4 pièces Installer la visière arrière en utilisant la même méthode de préparation et d’installation
que pour la visière avant. Noter que le rebord arrière adhère à l’extérieur du montant
de glace et que le rebord avant s’insère entre le caoutchouc et le cadre de fenêtre.

Ventvisor® Deflector
Instrucciones de instalación
Hoja informativa N.° VV45 Rev. B
Para una instalación adecuada y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.
Si desea recibir asistencia técnica u obtener piezas faltantes, llame al Servicio al cliente al 1-800-241-7219.
Información importante de seguridad
• PRECAUCIÓN - Antes de conducir, asegúrese de que la visera esté correctamente anclada al vehículo.
• No utilice servicios automáticos de limpieza de vehículos que utilizan cepillos.
• No utilice limpiadores al solvente de ningún tipo.
• Compruebe periódicamente que todos los componentes estén ajustados.
Contenido - Juego de dos piezas NOTA: El producto real puede variar de la ilustración.
Visera delantera del
conductor Visera delantera del acompañante Paños esterilizados x 2
Contenido - Juego de cuatro piezas
Visera delantera del
conductor Visera delantera del acompañante
Visera trasera
del conductor Visera trasera
del acompañante Paños esterilizados
x 4
Equipo de limpieza de vehículos Toalla limpia
Herramientas necesarias
Preparación antes de pintar o instalar
• Se recomienda realizar un ajuste de prueba para asegurar el posicionamiento y ajuste correctos.
• Compruebe que las piezas se ajusten correctamente antes de pintarlas, ya que no aceptaremos la devolución de piezas modificadas o pintadas.
• Lave los canales de la ventanilla del vehículo para quitar los desechos y la suciedad.
• Seque los canales de la ventanilla con una toalla limpia.
• Algunos vehículos están equipados con lengüetas de guía en las ventanillas. Estas lengüetas deberán moverse levemente para que queden
alineadas con la muesca del Ventvisor. Para eso, tire hacia abajo el canal de goma de la ventanilla, ajuste la lengüeta de guía de la ventanilla
y vuelva a colocar el canal de goma de la ventanilla.
Pasos de instalación AVISO: La colocación real puede variar con respecto a las ilustraciones.
Página 1 de 2
1
Limpie el canal de la ventanilla
con un paño esterilizado.
2
Retire 2 pulgs. de cinta protectora de cada uno de
los extremos del reborde superior.
extremo libre
reborde superior
reborde frontal

Pasos de instalación AVISO: La colocación real puede variar con respecto a las ilustraciones.
Cuidado y limpieza
• Limpie solamente con agua jabonosa tibia y seque con un paño limpio.
Felicidades
Usted ha comprado uno de los tantos artículos de calidad de Auto Ventshade™ ofrecidos por Lund International, Inc. Nuestros productos
son nuestro mayor orgullo. Deseamos que disfrute de años de satisfacción con su inversión. Hemos realizado todos los esfuerzos para
asegurarnos de que su producto sea de la mejor calidad en cuanto a ajuste, durabilidad, acabado y facilidad de instalación.
© 2005 Lund International, Inc. Todos los derechos reservados.
Auto VentshadeTM, el logo de Auto VentshadeTM y el logo de AVSTM son marcas comerciales de Lund International, Inc.
Lund International, Ventshade Accessories Division
655 Raco Drive, Lawrenceville, GA 30045
800-241-7219 • Fax [phone] • Visite nuestro sitio Web: lundinternational.com
™Página 2 de 2
Repeat steps 1 thru 5 for passenger side
3
Inserte la visera en el canal de la ventanilla comenzando
con el reborde frontal. El reborde frontal y el reborde
trasero se insertan entre la banda de goma y la cubierta
del espejo / marco de la puerta. El
reborde superior se desliza por el
canal de la ventanilla.
4
Retire la cinta protectora tirando de los extremos libres.
Levante la ventanilla lentamente y déjela en esa posición
por 24 horas para que la visera quede fija en el canal de
la ventanilla.
5
Juego de
cuatro piezas
Instale las viseras traseras utilizando los mismos métodos de preparación e instalación que
para la visera delantera. Tenga en cuenta que el reborde trasero se adhiere a la parte exterior
del pilar de la ventanilla y el reborde frontal se inserta entre la goma y el marco de la ventanilla.
