Macro Design MIND Elhanddukstork User manual

MIND Elhanddukstork
102695

MIND ELHANDDUKSTORK
Säkerhetsanvisning.
Läs igenom monteringsanvisningen noga innan montering / användning.
Produkten skall endast installeras / användas som beskrivs i denna anvisning. All annan
installation / användning kan orsaka skada på egendom eller person.
Macro Design ansvarar ej för fel uppkomna på grund av att monteringsanvisningen ej följts.
EN 60335-2-43: Denna produkt kan användas av barn från 8 år och uppåt, samt personer med begränsade
psykiska, sensoriska eller mentala egenskaper eller den som saknar erfarenhet och/eller kunskap att hantera den
OM de benner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisning om hur
produkten ska användas och har förstått vilka faror som kan uppstå vid användning.
Barn får inte leka med produkten.
Rengöringen och användarunderhållet får inte utföras av barn om de inte står under uppsikt.
Varning! För att undgå skador på små barn, bör denna handdukstork placeras på väggen med minst 600 mm
avstånd mellan golv och lägsta röret utav handdukstorken.
Använd aldrig produkten om; Sladd eller stickkontakt blivit skadade! Produkten har tappats i golv eller fått annan
skada!
Rör aldrig de elektriska komponenterna. Om problem uppstår kontakta er leverantör eller behörig elektriker.
Om strömkabeln till detta bruksföremål skadas, bör den bytas av tillverkaren, reparationsverkstad utsedd av
tillverkaren eller annan liknande kvalicerad person för att undvika en riskkälla.
Handdukstorken får inte placeras rakt under ett eluttag.
Vid alla elarbeten på produkten måste inkommande spänning brytas.
Elinstallationer skall utföras av behörig elektriker.
Handdukstorken är IP44 och får placeras i område 1, endast fast installation.
Produkten bör dock inte utsättas för vattenbesprutning.
Därför rekommenderar Macro Design placering i område 2 eller oklassat, d.v.s. inte ovanför ett badkar eller i en
dusch.
Handdukstorkselementet får ej:
- Monteras / användas utomhus
- Monteras så att den kan falla ner i ett badkar eller annan vattenledande enhet.
- Monteras så att man kan nå de elektriska komponenterna när man duschar eller badar.
- Börja användas innan installationen är helt slutförd.
Handdukselementet får endast monteras upprätt, med kopplingen nedåt.
Handdukstorken är endast avsedd att torka textilier tvättade i vatten.

MIND ELHANDDUKSTORK
Safety instructions.
Read all the instruction before using.
This product shall only be installed and used as described in this manual. All other usage or
installation can damage the unit or the user.
Macro Design is not responsible for any faults caused by installation where the assembly instruction
has not been followed.
EN 60335-2-43: This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
WARNING: In order to avoid a hazard for very young children, this appliance should be installed
so that the lowest heated rail is at least 600 mm above the oor.
Never use the product if; Cable or plug is damaged! The unit has been dropped or otherwise been
damaged!
Never touch the electrical components. If a problem occurs, contact your supplier or an authorized
electrician. If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
The towel rail must not be located immediately below a socket-outlet.
Always isolate the product from the electric power supply before starting any installation work.
The installation and connection should be carried out by a qualied electrician.
The towel rail is IP44 and may be placed in zone 1, permanent installation only. However, the
product may NOT be sprayed with water. Therefore Macro Design recommends installation in zone 2
or in an unclassied zone, which means not above a bathtub or in a shower.
The electric element must not:
- Be tted or used outside.
- Be tted so it can fall into a bathtub or similar water container.
- Be tted so you have acces to the electric control while showering or taking a bath.
- Be used before installation has been completed.
The electric element must be tted in a vertical position.
The towel warmer is only to be used for drying fabrics washed in water.

MIND ELHANDDUKSTORK
MIND. 230V~50Hz, 70W, IPx4, Stainless Steel
102705
X2
102709
X3
102707
X3 101615
X5
102708
X1
102710
X1
102706
X1
X1
Art nr Beskrivning/Description
WEST9050KSV Mind Elhanddukstork Stege/Ladder 90x50 Krom/Chrome Standard Vänster/Left
WEST9050KSH Mind Elhanddukstork Stege/Ladder 90x50 Krom/Chrome Standard Höger/Right
WEST9050KTV Mind Elhanddukstork Stege/Ladder 90x50 Krom/Chrome Timer Vänster/Left
WEST9050KTH Mind Elhanddukstork Stege/Ladder 90x50 Krom/Chrome Timer Höger/Right
Vänster/Left
Höger/Right
Standard On/O On/O, Boost, Timer
Obs! Borra inte hål i väggen enligt måttskiss utan markera/borra
utefter den aktuella handdukstorken.
Note! Do not drill holes in the wall according to dimension sketch but
mark / drill according to the current towel dryer.
500
c/c 475
900
c/c
790
120 80
100
c/c
800
Ø50
Ø19
Ø25
Ø22
102732
X3
102745
X1

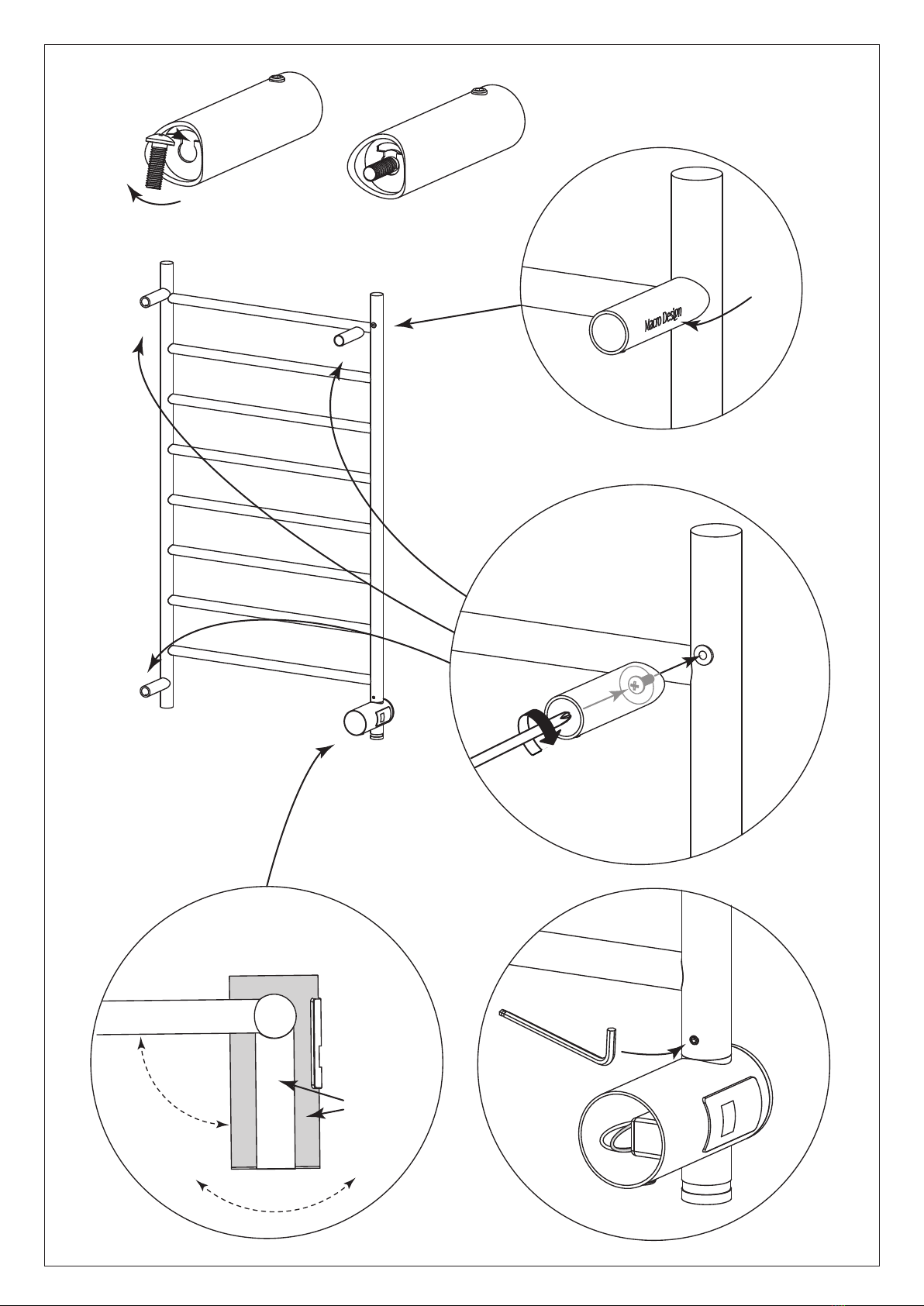

1.
90°
102705 X2
102745 X1
102709 X3
LINJERANDE/
ALIGNING
!

2.
1
2
3
4
5
1
2
3
ALT.
!
101615
X2
MIN. 600mm
3.
X3
Kontrollera/Check!
102706
X1
c/c 37

4.
5. Dold anslutning/Hidden connection
1
2
3
4
5
1
2
3
ALT.
!
6. Synlig anslutning/Visible connection
Slå ut/
Knock out
102707
X3
101615
X3
102708
X1

7.
8.
X4
L
N
Max 10A
230V~50Hz

9.
Standard On/O
On/O

Bruksanvisning
On/O
Tryck på knappen 1 gång, - - visas i displayen
Tryck på knappen 1 gång till, "on" visas i displayen
För att stänga av tryck på knappen en gång.
Boost
Engångstimer, ställbar mellan 1-12 timmar.
Tryck på knappen en gång, - - visas i displayen
Vrid vredet till önskat antal timmar (1-12) som man vill att handdukstorken
ska vara igång
Tryck på knappen en gång till för att bekräfta, tiden visas i displayen
Tiden räknar ner under användning, när tiden går ut stängs handdukstorken av automatiskt.
För att stänga av den innan inställd tid har gått ut tryck på knappen en gång till.
Timer
Timer funktion, ställbar mellan 1-12 timmar. Funktionen upprepas var 24e timme.
Tryck på knappen en gång, - - visas i displayen
Vrid vredet till önskat antal timmar (1-12) som man vill att handdukstorken ska vara igång.
Håll in knappen tills sirorna blinkar, tiden visas i displayen
Tiden räknar ner under användning, när tiden går ut visas - - i displayen.
För att stänga av pågående värmning tryck på knappen en gång, - - i displayen visar att timern är aktiv och
att handdukstorken kommer att starta igen imorgon vid samma tid.
För att stänga av timer funktionen helt tryck på knappen två gånger.
Operating instructions
On/O
Press the button once, -- is shown in the display
Press the button once again, "on" is shown in the display
To switch it o, press the button once.
Boost
One-time timer, adjustable between 1-12 hours.
Press the button once, -- is shown in the display.
Turn the handle to suitable hours (1-12) which the towel rail should be on.
Press the button once again to conrm, the time is shown in the display.
The timer counts down during use, and the towel rail is switched o automatically when the time goes out.
In order to switch it o before the time has run out, please press the button once again.
Timer
Timer function, adjustable between 1-12 hours. This function is repeated every 24 hours.
Press the button once, -- is shown in the display.
Turn the handle to suitable hours (1-12) which the towel rail should be on.
Press the button until the gures are ashing, the time is shown in the display.
The timer counts down during use, and -- is shown in the display when the time goes out.
In order to switch o ongoing heating press the button once, -- in the displayshows that the timer is active and the
towel rail will start again tomorrow at the same time.
In order to switch o the timer function completely please press the button twice.
On/O, Boost, Timer

Korrekt återvinning av elektroniska produkter:
Den överkorsade soptunnan visar att produkten är en elektronisk enhet och omfattas av EU-direktivet 2002/96/
EG samt EU:s direktiv om avfall från elektriska och elektroniska apparater (WEEE). Dessa produkter ska alltså kas-
seras separat i EU-länderna. Macro Design uppmanar dig att minimera möjliga eekter av avfall på
miljö och människors hälsa även utanför Europeiska unionen, genom att följa lokala avfallsbestämmelser och, då
det är möligt, utnyttja särskild insamling av elektronisk utrustning.
Correct disposal of Electrical products:
This symbol indicates that this product should not be disposed of with other household waste throughout the EU. To prevent
possible harm to the environment or human health from uncontrolled waste disposal, always dispose of unwanted electrical
items responsibly at ocial municipal waste disposal and recycling sites.

TACK FÖR ATT DU VALDE EN
PRODUKT FRÅN MACRO DESIGN
MACRO DESIGN ÄR ETT SVENSKT FÖRETAG SOM TILLVERKAR
DUSCHAR, BADRUMSMÖBLER OCH BADRUMSTILLBEHÖR. NÄR DU
VÄLJER EN PRODUKT FRÅN MACRO DESIGN SÅ VET DU ATT DU
HAR GJORT ETT TRYGGT KÖP, MED GENERÖSA GARANTIER OCH
EN PRODUKT SOM KOMMER ATT HÅLLA I MÅNGA ÅR FRAMÖVER.
FÖR ATT HÅLLA DINA PRODUKTER I TOPPSKICK ÄR DET ÄVEN
VIKTIGT ATT DU VÅRDAR OCH RENGÖR DEM REGELBUNDET ENLIGT
ANVISNINGARNA.
Skötselanvisning för elhanddukstorkar
Elhanddukstorkar från Macro Design består av pulverlackerat
eller krommaterat rostfritt stål. För att handdukstorken ska hålla i många
år framöver är det viktigt att den vårdas regelbundet. Finishen på
handdukstorken bevaras bäst om du följer våra riktlinjer.
• Vid rengörning av smuts, kalk och avlagringar på din handdukstork
rekommenderar vi att använda en mjuk trasa, diskmedel och vatten.
• Använd en mjuk trasa vid rengöring och torka efteråt med en torr
trasa eller handduk.
• Kromade, färgade metallytor kan skadas av syra, stålull och
rengöringsmedel som innehåller ammoniak eller slipmedel.
Elektroniska komponenter får endast installeras av behörig elektriker
enligt gällande föreskrifter för våtrum.
Skador som uppkommer pga felaktig rengöring eller användning utgör
inte grund för reklamation.
201910-102695 A
