Macro Design SPIRIT U 101225 User manual

Innehållsförteckning / Contents / Innhold
Allmänt / General / Generelt ............................................................ 2
Teknisk information / Technical information / Tekniske data ........ 3
Mått / Measurement / Dimensjoner ................................................ 4
Komponenter / Components / Komponenter ................................5
Montering / Fitting / Montering ..................................................6-11
Macro Design AB
Sven Hansons Gata 1 SE-31296 Laholm Sweden
[phone]
[e-mail]
Monteringsanvisning / Assembly instructions / Installasjonsinstruksjoner
DHSU-809xx
SPIRIT U 95x80
101225

SPIRIT U 95x80
2 (12)
SV - Allmänt
Installation
Installationen ska utföras enligt branschregler Säker Vatteninstallation. Vi rekommenderar att du anlitar ett
auktoriserat VVS-företag.

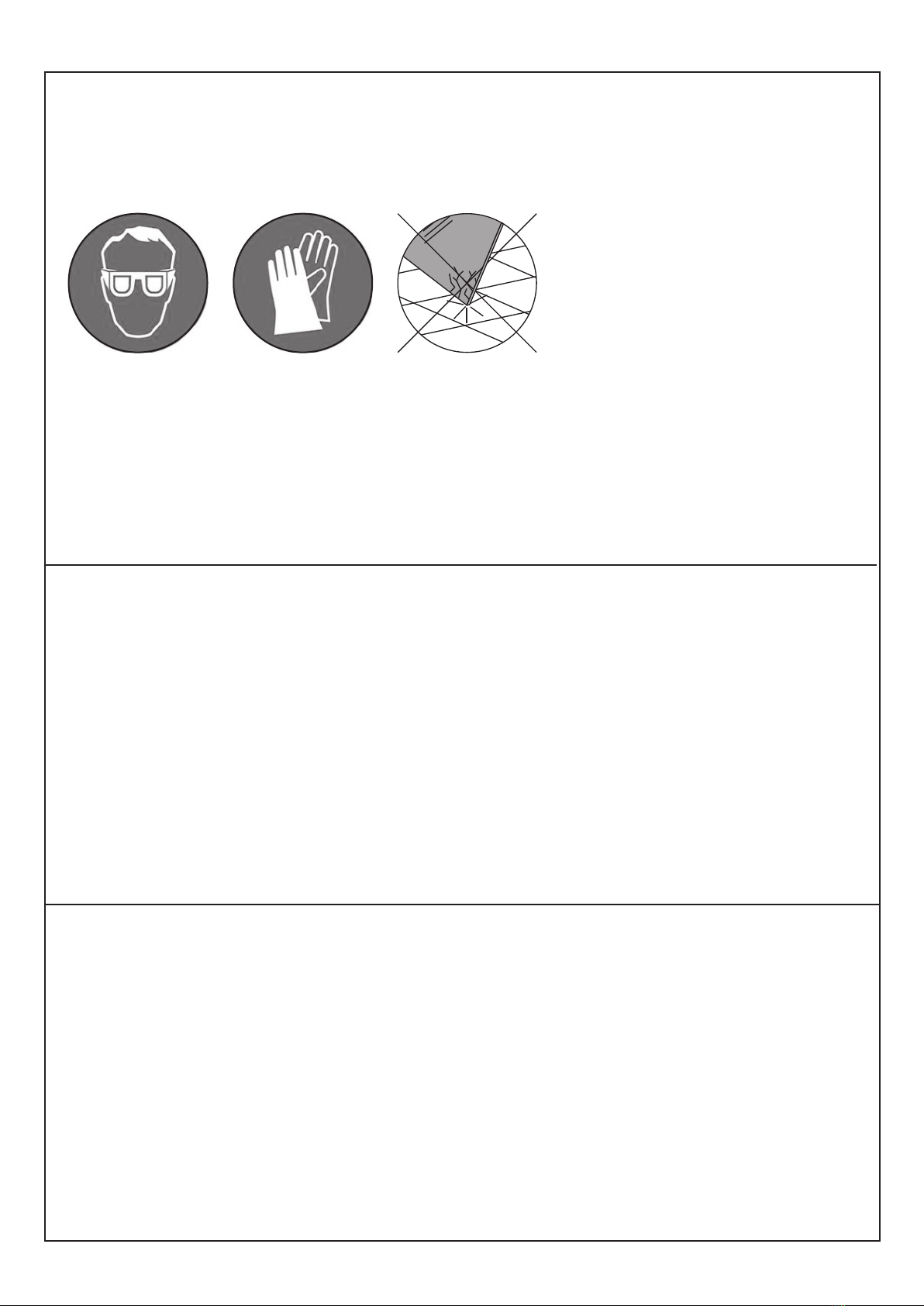

Använd skyddsglasögon och skyddshandskar vid montering.
Sätt alltid ner glasen på ett mjukt underlag, matta eller liknande. Kanterna och hörnen på glasen är mycket känsliga.
Rengöring
Glas
Effektivaste och även det miljövänligaste sättet att hålla glasen rena och fina är att efter varje dusch dra med en gummi-
skrapa. Rengör glasen minst varannan vecka med diskmedel eller milt ättikbaserat rengöringsmedel. Använd svamp eller
borste som inte repar glaset eller profilerna.
Mönstrade glas
Screenmönster skall alltid vara på utsidan av glaset. Rengör utsidan med ljummet vatten och ett milt diskmedel. Använd
ej produkter som bildar en skyddshinna på glaset då dessa medel kan upplevas som flammiga eller som ett rinnmönster i
screentrycket. Macro Designs duschar får inte rengöras med medel som innehåller aromatiska kolväten, syror, ammoniak,
natrionlut eller klorin.
GB - General
Installation
The installation must be carried out in accordance with industry regulations Safe Water Installation. We recommend that
you hire one authorized plumbing company.
Wear safety goggles and gloves when mounting.
Always place the glasses on a soft surface, mat or similar. The edges and corners of the glasses are very delicate.
Cleaning
Glass
The most efficient and also the most environmentally friendly way to keep the glasses nice and clean is to use a squeegee
to remove excessive water after each shower. Clean the glasses at least every two weeks with detergent or mild vine-
gar-based detergent. Use a sponge or brush that does not scratch the glass or profiles.
Patterned glass
Screen patterns should always be on the outside of the glass. Clean the outside with lukewarm water and a mild deter-
gent. Do not use products that form a protective film on the glass as these agents may be perceived as patchy or as a flow
pattern in the screen print. Macro Design showers must not be cleaned with agents that contain aromatic hydrocarbons,
acids, ammonia, sodium hydroxide solution or chlorine.
NO - Generelt
Installasjon / montering
Installasjonen må utføres i samsvar med bransjens forskrifter Safe Water Installation. Vi anbefaler at du benytter et
autorisert rørleggerfirma.
Bruk vernebriller og hansker ved montering.
Plasser alltid glasset på et mykt underlag, matte eller lignende. glassets kanter og hjørner er veldig ømtålige.
Rengjøring
Glass
Den mest effektive og også den mest miljøvennlige måten å holde glass rene og fine er å benytte en gummi-nal etter hver
dusj. Rengjør glasset minst annenhver uke med vaskemiddel eller mildt eddikbasert vaskemiddel. Bruk en svamp eller
børste som ikke riper glasset eller profilene.
Mønstret glass
Glassmønsteret skal alltid være på utsiden av glasset. Rengjør utsiden med lunkent vann og et mildt vaskemiddel.
Ikke bruk produkter som danner en beskyttende film på glasset, da disse midlene kan oppleves som flekket eller som et
strømningsmønster i glassmønsteret. Macro Design dusjer må ikke rengjøres med midler som inneholder aromatiske
hydrokarboner, syrer, ammoniakk, natriumhydroksydoppløsning eller klor.
!

SPIRIT U 95x80
SV - Teknisk information / GB - Technical information / NO - Tekniske data
3 (12)
Höjd lyftgångjärn / Height lifting hinges /Høyde løftehengsler 7mm
Garanti / Warranty / Garanti 20år
Säkerhetsglas/ Safety glass/ Sikkerhetsglass. 6mm EN 12150
Standard. EN 14428
SV - På alla duschväggar i serien Spirit lämnar vi 20 års garanti mot alla eventuella fabrikationsfel.
Tätningslister och magnetlister omfattas ej av garantin utan ses som förbrukningsvaror. Vi rekom-
menderar att lister byts ut vid behov för bibehållen funktion och fräschhet.
GB - On all shower walls in the Spirit series, we provide a 20-year warranty against any possible
manufacturing defects. Sealing strips and magnetic strips are not covered by the warranty but are
seen as consumables. We recommend that the strips shall be replaced if necessary to maintain
function and freshness.
NO - På alle dusjvegger i Spirit-serien gir vi 20 års garanti mot eventuelle produksjonsfeil.
Slepelister og magnetlister dekkes ikke av garantien, men blir sett på som slitedeler. Vi anbefaler
at lister byttes ut om nødvendig for å opprettholde funksjon og friskhet.
SV - Alla duschar från Macro Design AB är CE-märkta och uppfyller kraven i standarden.
GB - All showers from Macro Design AB are CE marked and meet the requirements of the standard.
NO - Alle dusjer fra Macro Design AB er CE-merket og oppfyller kravene i standarden.
Vändbara dörrar / Reversible doors /Vendbare dører. (tex. /eg. 80x90 = 90x80)
Svenskproducerad / Swedish produced/ Svensk produsert
Borrfritt montage / Drill-free assembly / Borfri montering
SV - Duschdörrar i Spiritserien är möjliga att installera med borrfri montering på hårda underlag
såsom kakel, glas och metall. Rekomenderas inte på plastmatta / våtrumstapet.
Rekomenderat material per dörr: Montagebrickor RSK 8740108, Lim RSK 4095524.
GB - Shower doors in the Spirit series can be installed with drill-free mounting on hard surfaces
such as tiles, glass and metal. Not recommended on bathroom wallpaper.
Recommended material per door: Mounting washers RSK 8740108, Glue RSK 4095524.
NO - Dusjdører i Spiritserien kan monteres med borefri montering på harde overflater som
fliser, glass og metall. Anbefales ikke på våtromstapet.
Anbefalt materiale per dør: Monteringsbrikke RSK 8740108, Lim RSK 4095524.
SV - Macro Design AB har tillverkat duschar i Laholm sedan 1985.
GB - Macro Design AB has been manufacturing showers in Laholm since 1985.
NO - Macro Design AB har produsert dusjer i Laholm siden 1985.

4 (12)
SV - A-mått anges i yttermått på profil
GB - A-dimensions are stated in outer
dimensions on the profile
NO - A-mål er angitt i ytre mål på profilen
SV - Måttskiss / GB - Measurement diagram / NO - Målskisse
82-99mm
28mm
40mm
R=464
A1
A
Mitt på vägg / Middle of the wall / Midt på veggen
Symmetrisk i hörna/
Symmetrical in the corner/
Symmetrisk i hjørnet
A1 A B C
150 986 839 1002
175 983 850 1009
200 980 862 1015
225 976 873 1020
250 971 884 1026
275 965 895 1030
300 959 906 1035
325 952 916 1039
Asymmetrisk i hörna / Asymmetrical in corner / Asymmetrisk i hjørnet
1360
950
940
300
800
950
334
720
720
B
C
A1 A B C
350 945 926 1043
375 936 936 1046
400 927 946 1049
425 917 955 1052
450 906 965 1054
475 894 974 1056
500 881 982 1057
525 867 990 1058
A1 A B C
550 853 998 1058
575 837 1006 1057
600 819 1013 1056
625 801 1020 1055
650 781 1027 1053
675 760 1033 1050
700 738 1038 1046
725 713 1044 1041
750 687 1048 1036
A1 A B C
775 658 1052 1029
800 627 1055 1021
825 592 1057 1011
850 554 1058 1000
875 511 1057 986
900 463 1055 969
925 405 1050 948
950 333 1040 920
975 229 1021 875
1042
1042
A1
A
B
C
A1
A
B
C
A1
A
B
C

5 (12)
1x
8002
2x
101154 - grå/grey
101155 - vit/white
101647 - Krom/Chrome
6x
3092 - 4,2x55
4x
102678 - 4,2x13
4x
101198 - grå/grey
101199 - vit/white
4x
101212 - grå/grey
101214 - vit/white
x2
2x
101249
4x
101169 - Matt/Matt
101170 - Krom/Chrome
102119 - Vit
4x
2586
2x
3019
2x
101220
DHSU

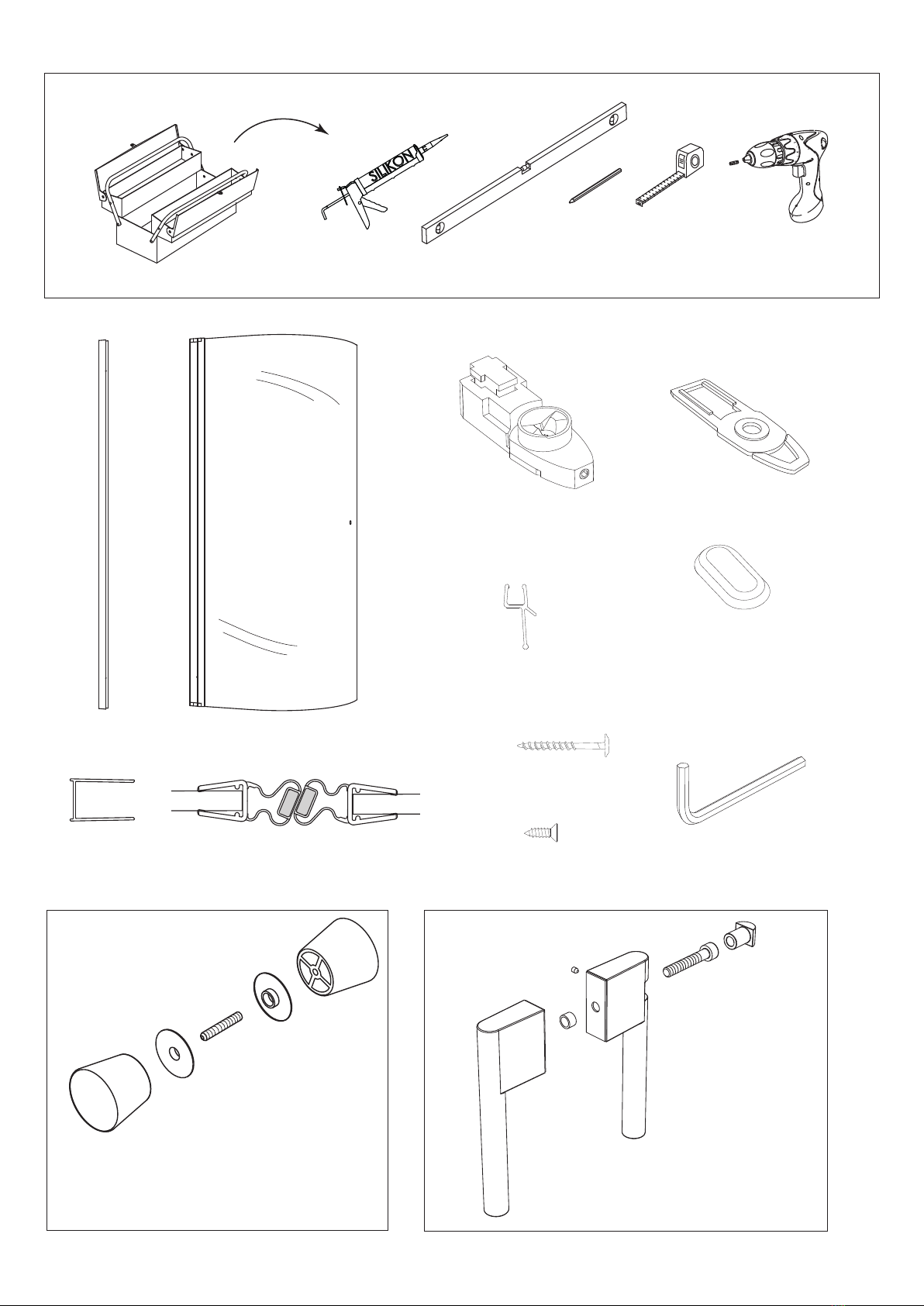

SV - Innehållande komponenter / GB -Components / NO - Komponenter
Torx 20
DHSU----H
2x
DSHANDTN - Matt/Matt
DSHANDTG - Krom/Chrome
x2

6 (12)
SV - Se sidan 4 för mått.
GB - See page 4 for
measurements.
NO - Se side 4 for mål.
6x 3092
4,2x55

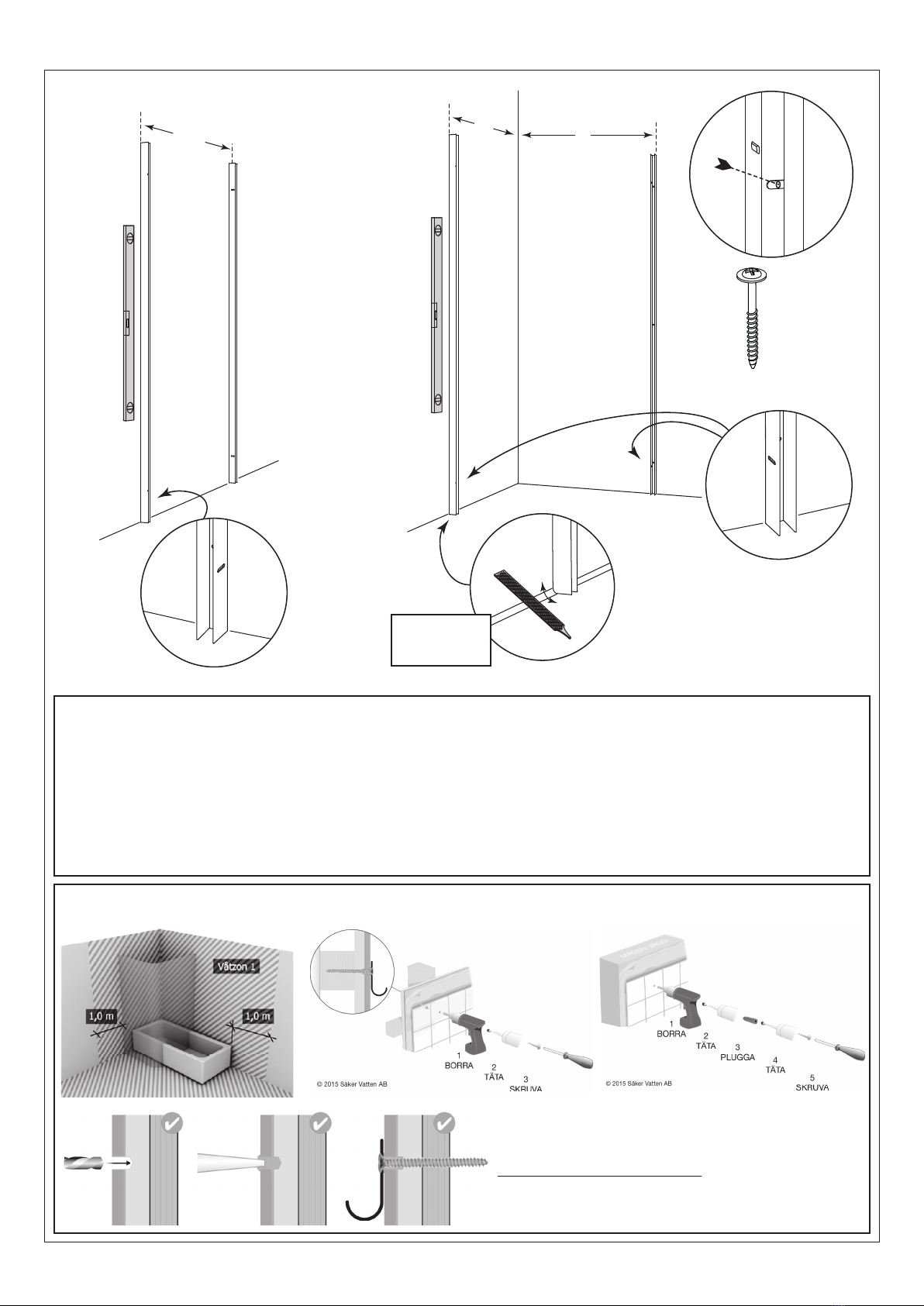

1.
A1
A
insida/
inside
6x
Provad och godkänd skivkonstruktion
· Borra endast genom ytskikt och tätskikt.
· Fyll hålet med åldersbeständig tätningsmassa.
· Skruven ska borra sig själv genom plywoodskivan.
Skruvinfästningar i våtzon 1 ska göras i betong eller annan massiv konstruktion, träreglar, träkortlingar eller i konstruktion som är provad och
godkänd för infästning, t.ex. skivkonstruktion. Se exempel på godkända konstruktioner på säkervatten.se.
SV - OBS: Alla infästning i våtzon 1 och 2 ska tätas mot väggens eller golvets tätskikt. Material för tätning ska fästa mot
underlaget och vara vattenbeständigt, mögelresistent och åldringsbeständigt. Beroende av väggmaterial, skall metoden
för väggmontering anpassas (Ev. förborrning, plugg etc.). Tala med Er återförsäljare.
Denna produkt är anpassad till Branschregler Säker Vatteninstallation.
Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisning följs.
GB - Note: When drilling into the wall/floor, please insure that you do not damage the damp proof course.
The method of wall mounting must be suited to the material of the wall (preboring, plugs etc.).
NO - OBS! Husk at når du bryter en fuktsperre bør det anvendes riktig tetningsmasse.
Fremgangsmåten for montering på vegg/gulv (borring av hull, bruk av festeplugger etc.),
må tilpasses vegg- eller gulvmaterialet. Kontakt din forhandler for nærmere opplysninger.
Vid behov /
If necessary /
Om nødvendig
SV - Montering / GB - Fitting / NO - Montering
insida/
inside
950

2.
7 (12)
3.
insida/
inside

8 (12)
4.
1x - 4x
2mm - 8mm
17mm
1.
2.
SV - Justeringsmöjlighet i väggprofil.
GB - Adjustment in wall profile.
NO - Justeringsmulighet i veggprofilen.
OK

6.
9 (12)
5.
4x
insida/
inside insida/
inside
4x
102678 - 4,2x13
4x
101198 - grå/grey
101199 - vit/white
DHSU
DHSU----H

10 (12)
7. Vid behov / If necessary / Om nødvendig
Standard 0°
Justerbar/Adjustable/Regulerbar
90°

11 (12)
Alt. 1
Alt. 2
Max 30mm
Max 40mm
Min 10mm
8. Vid behov / If necessary / Om nødvendig

TACK FÖR ATT DU VALDE EN
PRODUKT FRÅN MACRO DESIGN
MACRO DESIGN ÄR ETT SVENSKT FÖRETAG SOM TILLVERKAR
DUSCHAR, BADRUMSMÖBLER OCH BADRUMSTILLBEHÖR. NÄR DU VÄLJER EN
PRODUKT FRÅN MACRO DESIGN SÅ VET DU ATT DU HAR GJORT ETT TRYGGT
KÖP, MED GENERÖSA GARANTIER OCH EN PRODUKT SOM KOMMER ATT
HÅLLA I MÅNGA ÅR FRAMÖVER.
FÖR ATT HÅLLA DINA PRODUKTER I TOPPSKICK ÄR DET ÄVEN VIKTIGT ATT
DU VÅRDAR OCH RENGÖR DEM REGELBUNDET ENLIGT ANVISNINGARNA.
THANK YOU FOR CHOOSING A
PRODUCT FROM MACRO DESIGN
MACRO DESIGN IS A SWEDISH COMPANY THAT MANUFACTURES
SHOWERS, BATHROOM FURNITURE AND BATHROOM ACCESSORIES. WHEN
YOU CHOOSE A PRODUCT FROM MACRO DESIGN YOU KNOW THAT YOU HAS
MADE A SAFE PURCHASE, WITH GENEROUS GUARANTEES AND A PRODUCT
THAT WILL LAST FOR MANY YEARS TO COME.
IN ORDER TO KEEP YOUR PRODUCTS IN TOP CONDITION, IT IS ALSO IMPOR-
TANT THAT YOU MAINTAIN AND CLEAN THEM REGULARLY ACCORDING TO
THE INSTRUCTIONS.
TAKK FOR AT DU VALGTE ET
PRODUKT FRA MACRO DESIGN
MACRO DESIGN ER ET SVENSK SELSKAP SOM PRODUSERER
DUSJ, BADEROMSMØBLER OG BADEROMSUTSTYR. NÅR DU VELGER ET
PRODUKT FRA MACRO DESIGN VET DU AT DU HAR GJORT ET TRYGT KJØP,
MED GENERØSE GARANTIER OG ET PRODUKT SOM VIL VARE I MANGE ÅR
FREMOVER.
FOR Å HOLDE PRODUKTENE DINE I TOPP STAND, ER DET OGSÅ VIKTIG AT
DU VEDLIKEHOLDER OG RENGJØR DEM REGELMESSIG I HENHOLD TIL
INSTRUKSJONENE.
2021-03-10-x (101225)
