Makita AN902 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Construction Coil Nailer
Pistolet Clouer
Clavadora Neumática de Carrete
AN902
014442

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model AN902
Air pressure 70 - 120 PSIG (0.49 - 0.83 MPa)
Nail length Wire-collated coil nail 45 mm (1-25/32") - 90 mm (3-9/16")
Nail capacity 150 - 300 pcs.
Min. hose diameter 6.5 mm (2-3/8")
Pneumatic tool oil Turbine oil
Dimensions (L X W X H) 318 mm (12-1/2") X 128 mm (5") X 378 mm (14-7/8")
Net weight 3.5 kg (7.7 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USB092-2
IMPORTANT SAFETY
INSTRUCTIONS
WARNING: WHEN USING THIS TOOL, BASIC
SAFETY PRECAUTIONS SHOULD ALWAYS BE
FOLLOWED TO REDUCE THE RISK OF PERSONAL
INJURY, INCLUDING THE FOLLOWING:
READ ALL INSTRUCTIONS.
1. For personal safety and proper operation and
maintenance of the tool, read this instruction
manual carefully before using the tool.
2. Always wear safety glasses to protect your
eyes from dust or nail injury. The safety
glasses should conform with the requirements
of ANSI Z87.1.
WARNING:
It is an employer's responsibility to enforce
the use of safety eye protection equipment by
the tool operators and by other persons in the
immediate working area.
3. Wear hearing protection to protect your ears
against exhaust noise and head protection.
Also wear light but not loose clothing. Sleeves
should be buttoned or rolled up. No necktie
should be worn.
4. Rushing the job or forcing the tool is
dangerous. Handle the tool carefully. Do not
operate when under the influence of alcohol,
drugs or the like.
5. General Tool Handling Guidelines:
(1) Always assume that the tool contains
fasteners.
(2) Do not point the tool toward yourself or
anyone whether it contains fasteners or
not.
(3) Do not actuate the tool unless the tool is
placed firmly against the workpiece.
(4) Respect the tool as a working implement.
(5) No horseplay.
(6) Do not hold or carry the tool with a finger
on the trigger.
(7) Do not load the tool with fasteners when
any one of the operating controls is
activated.
(8) Do not operate the tool with any power
source other than that specified in the tool
operating/safety instructions.
6. An improperly functioning tool must not be
used.
7. Sparks sometimes fly when the tool is used.
Do not use the tool near volatile, flammable
materials such as gasoline, thinner, paint, gas,
adhesives, etc.; they will ignite and explode,
causing serious injury.
8. The area should be sufficiently illuminated to
assure safe operations. The area should be
clear and litter-free. Be especially careful to
maintain good footing and balance.
9. Only those involved in the work should be in
the vicinity. Children especially must be kept
away at all times.
10. There may be local regulations concerning
noise which must be complied with by
keeping noise levels within prescribed limits.
In certain cases, shutters should be used to
contain noise.
11. Do not play with the contact element: it
prevents accidental discharge, so it must be
kept on and not removed. Securing the trigger
in the ON position is also very dangerous.
Never attempt to fasten the trigger. Do not
operate a tool if any portion of the tool
operating controls is inoperable,

3
disconnected
, altered, or not working properly.
12. Operate the tool within the specified air
pressure on the tool label for safety and longer
tool life. Do not exceed the recommended max.
operating pressure. The tool should not be
connected to a source whose pressure
potentially exceeds 200 PSIG (1.37 MPa).
13. Never use the tool with other than compressed
air. If bottled gas (carbon dioxide, oxygen,
nitrogen, hydrogen, air, etc.) or combustible
gas (hydrogen, propane, acetylene, etc.) is
used as a power source for this tool, the tool
will explode and cause serious injury
.
14. Always check the tool for its overall condition
and loose screws before operation. Tighten as
required.
15. Make sure all safety systems are in working
order before operation. The tool must not
operate if only the trigger is pulled or if only
the contact element is pressed against the
wood. It must work only when both actions are
performed. Test for possible faulty operation
with nails unloaded and the contact element in
fully pulled position.
16. Check walls, ceilings, floors, roofing and the
like carefully to avoid possible electrical
shock, gas leakage, explosions, etc. caused
by striking live wires, conduits or gas pipes.
17. Use only nails specified in this manual. The
use of any other nails may cause malfunction
of the tool.
18. Do not permit those uninstructed to use the
tool.
19.
Make sure no one is nearby before nailing.
Never attempt to nail from both the inside and
outside at the same time. Nails may rip through
and/or fly off, presenting a grave danger.
20. Watch your footing and maintain your balance
with the tool. Make sure there is no one below
when working in high locations, and secure
the air hose to prevent danger if there is
sudden jerking or catching.
21. On rooftops and other high locations, nail as
you move forward. It is easy to lose your
footing if you nail while inching backward.
When nailing against perpendicular surface,
nail from the top to the bottom. You can
perform nailing operations with less fatigue by
doing so.
22. A nail will be bent or the tool can become
jammed if you mistakenly nail on top of
another nail or strike a knot in the wood. The
nail may be thrown and hit someone, or the
tool itself can react dangerously. Place the
nails with care.
23. Do not leave the loaded tool or the air
compressor under pressure for a long time
out in the sun. Be sure that dust, sand, chips
and foreign matter will not enter the tool in the
place where you leave it setting.
24. Do not point the ejection port at anyone in the
vicinity. Keep hands and feet away from the
ejection port area.
25. When the air hose is connected, do not carry
the tool with your finger on the trigger or hand
it to someone in this condition. Accidental
firing can be extremely dangerous.
26. Handle the tool carefully, as there is high
pressure inside the tool that can be dangerous
if a crack is caused by rough handling
(dropping or striking). Do not attempt to carve
or engrave on the tool.
27. Stop nailing operations immediately if you
notice something wrong or out of the ordinary
with the tool.
28. Always disconnect the air hose and remove all
of the nails:
−When unattended.
−Before performing any maintenance or
repair.
−Before cleaning a jam.
−Before moving the tool to a new location.
29. Perform cleaning and maintenance right after
finishing the job. Keep the tool in tip-top
condition. Lubricate moving parts to prevent
rusting and minimize friction-related wear.
Wipe off all dust from the parts.
30. Do not modify tool without authorization from
Makita.
31. Do not attempt to keep the trigger or contact
element depressed with tape or wire. Death or
serious injury may occur.
32.
Always check contact element as instructed in
this manual. Nails may be driven accidentally if
the safety mechanism is not working correctly.
33. Ask Makita's Authorized service centers for
periodical inspection of the tool.
34. To maintain product SAFETY and RELIABILITY,
maintenance and repairs should be performed
by Makita Authorized or Factory Service
Centers, always using Makita replacement
parts.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.

4
USD501-1

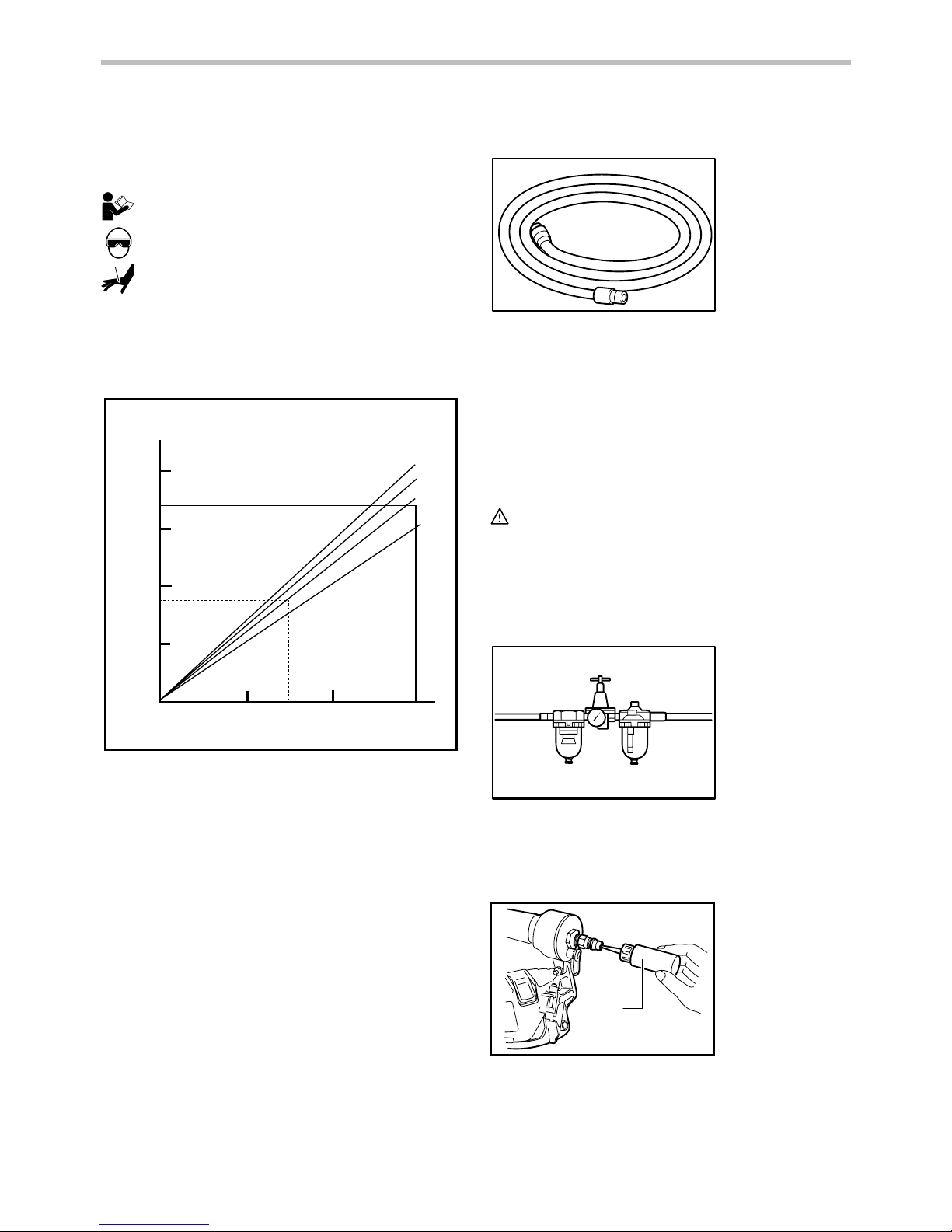

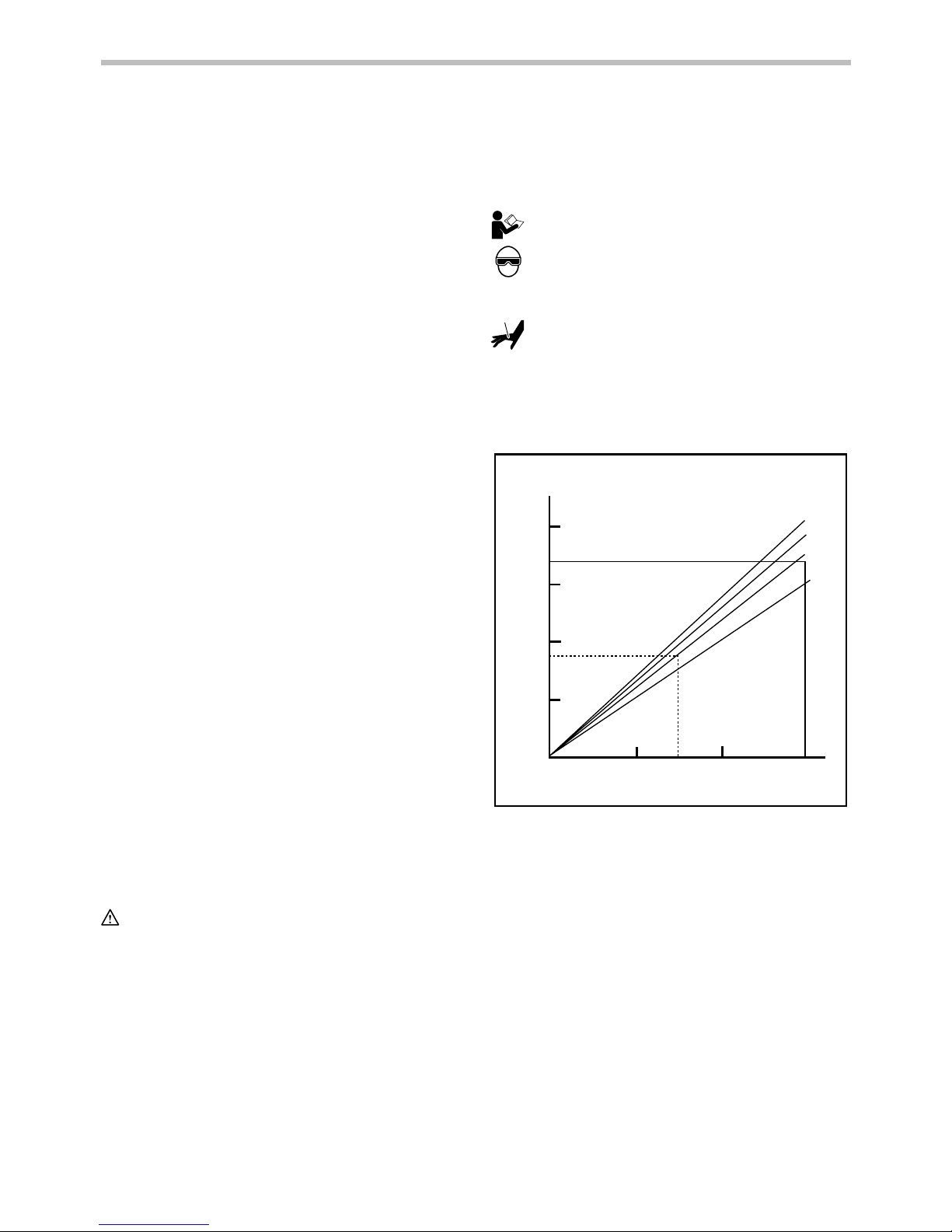

Symbols
The followings show the symbols used for tool.
･Read and understand tool labels and
manual.
･Operators and others in work area must
wear safety glasses with side shields.
･Keep fingers away from trigger when
not driving fasteners to avoid accidental
firing.
INSTALLATION
Selecting compressor
120PSIG(0.83MPa)
110PSIG(0.79MPa)
100PSIG(0.69MPa)
85PSIG(0.59MPa)
(L/min)
Compressor air output per minute
Nailing frequency (times/min)
200
150
100
50
020 30 40 60
012348
The air compressor must comply with the requirements
of ANSI B19.3.
Select a compressor that has ample pressure and air
output to assure cost-efficient operation. The graph
shows the relation between nailing frequency, applicable
pressure and compressor air output.
Thus, for example, if nailing takes place at a rate of
approximately 30 times per minute at a compression of
100 PSIG (0.69 MPa), a compressor with an air output
over 80 liters/minute is required.
Pressure regulators must be used to limit air pressure to
the rated pressure of the tool where air supply pressure
exceeds the tool's rated pressure. Failure to do so may
result in serious injury to tool operator or persons in the
vicinity.

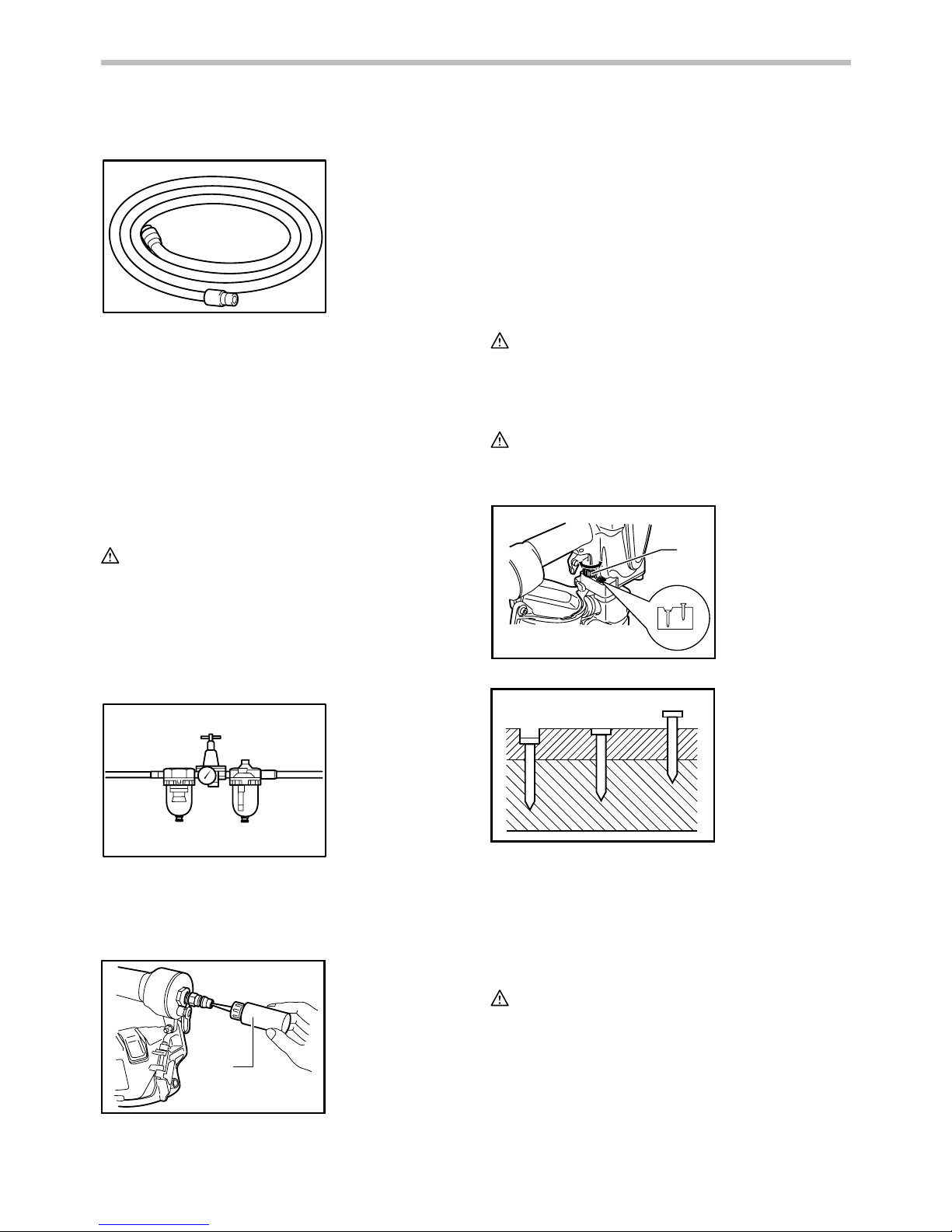

Selecting air hose
004294
Use an air hose as large and as short as possible to
assure continuous, efficient nailing operation. With an air
pressure of 70 PSIG (0.49 MPa), an air hose with an
internal diameter of over 6.5 mm and a length of less
than 20 m is recommended when the interval between
each nailing is 0.5 seconds. Air supply hoses shall have
a minimum working pressure rating of 150 PSIG (1.03
MPa) or 150 percent of the maximum pressure produced
in the system whichever is higher.
CAUTION:
• Low air output of the compressor, or a long or
smaller diameter air hose in relation to the nailing
frequency may cause a decrease in the driving
capability of the tool.
Lubrication
004295
To insure maximum performance, install an air set (oiler,
regulator, air filter) as close as possible to the tool.
Adjust the oiler so that one drop of oil will be provided for
every 30 nails.
1
010585
When an air set is not used, oil the tool with pneumatic
tool oil by placing 2 (two) or 3 (three) drops into the air
fitting. This should be done before and after use. For
proper lubrication, the tool must be fired a couple of
1. Pneumatic tool
oil

5
times after pneumatic tool oil is introduced.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always disconnect the air hose before adjusting or
checking function on the tool.
Adjusting the nailing depth of nailing
CAUTION:
• Always disconnect the hose before adjusting the
depth of nailing.
AB
1
012340
123
009180
If nails are driven too deep, turn the adjuster clockwise.
If nails are driven too shallow, turn the adjuster
counterclockwise.
The adjustable range is 6 mm (1/4"). (One full turn
allows 1.0 mm (1/32") adjustment.)
Use the nose adapter
CAUTION:
• Always disconnect the hose before installing or
removing the nose adapter.
12
3
009471
If you like to protect the surface of workpiece, attach the
nose adapter of contact element.
When nailing workpieces with easily-marred surfaces,
use the nose adapter. To attach the nose adapter to the
contact element, press it onto the contact element until
the protrusion in three places inside the nose adapter fit
in three holes in the contact element.
ASSEMBLY
CAUTION:
• Always disconnect the air hose before loading the
nailer.
Loading the nailer
12
3
012342
Select nails suitable for your work. Depress the latch
lever and open the magazine cap.
1
2
010580
Lift and turn the coil support plate so that the arrow with
nail size indicated on the coil support plate will point to
the corresponding graduation increment marked on the
magazine. If the tool is operated with the coil support
plate set to the wrong step, poor nail feed or malfunction
of the tool may result.
1
012346
Place the nail coil over the coil support plate. Uncoil
enough nails to reach the nail guide. Place the first nail
in the feeder and the second nail in the feed claw. Place
other uncoiled nails on feeder body. Close the magazine
cap slowly until it lock after checking to see that the nail
1. Feed Claw
1. Coil support
plate
2. Graduation
1. Door
2. Latch lever
3. Magazine cap
1. Protrusion
2. Hole
3. Nose adapter
1. Too deep
2. Flush
3. Too shallow
1. Adjuster

6
coil is set properly in the magazine.
Connecting air hose
1
2
010583

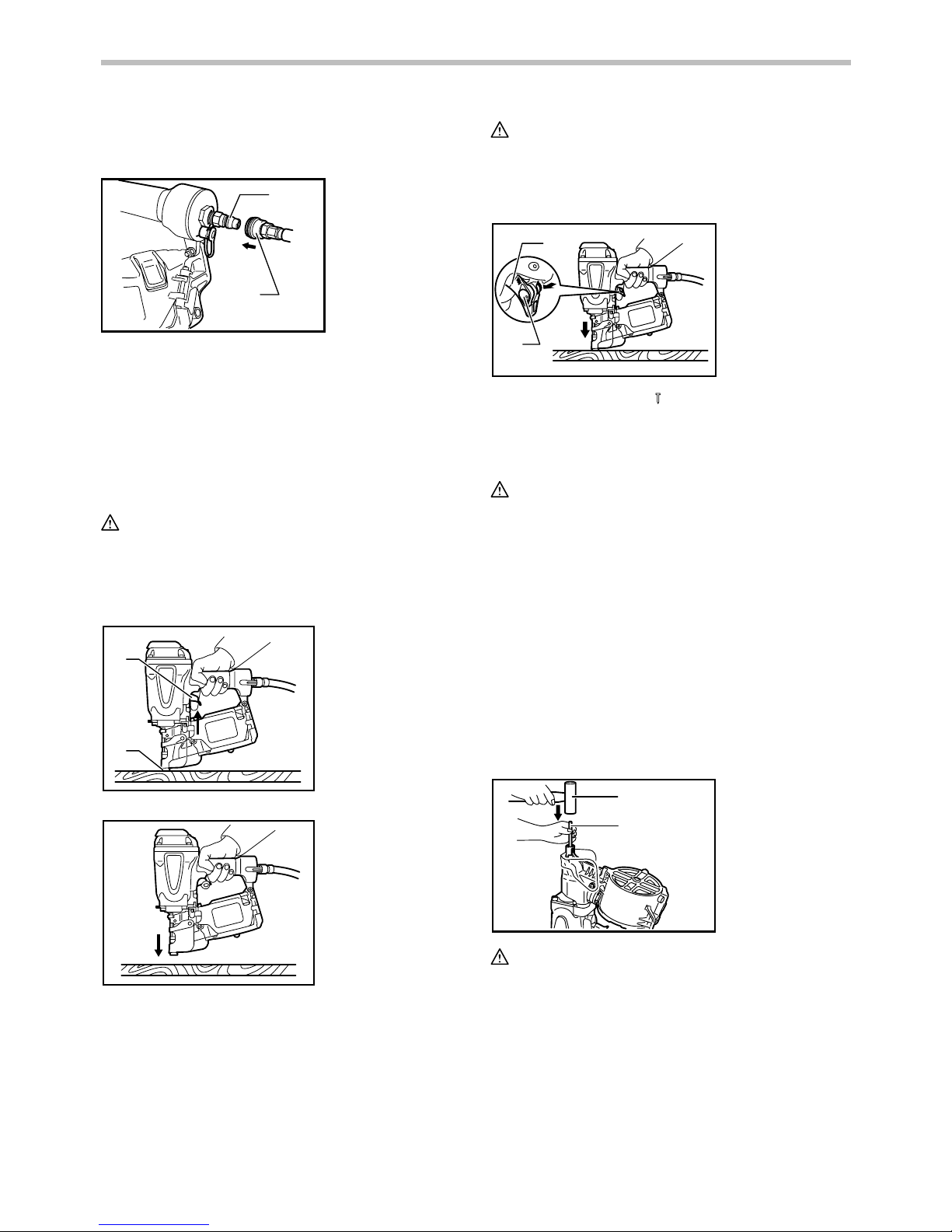

Slip the air socket of the air hose onto the air fitting on
the nailer. Be sure that the air socket locks firmly into
position when installed onto the air fitting. A hose
coupling must be installed on or near the tool in such a
way that the pressure reservoir will discharge at the time
the air supply coupling is disconnected.
OPERATION
CAUTION:
• Make sure all safety systems are in working order
before operation.

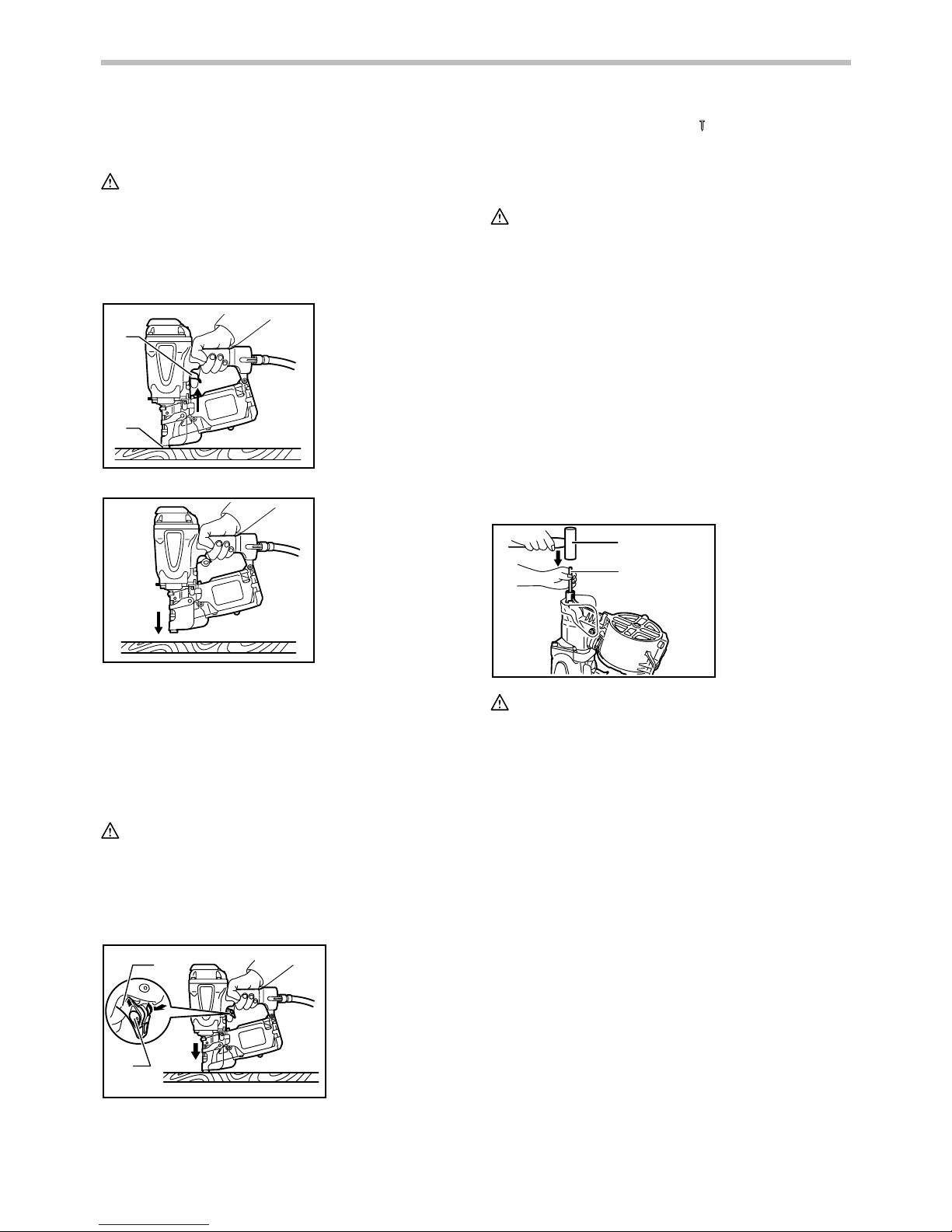

1. To drive a nail, you may place the contact element
against the workpiece and pull the trigger, or
2
1
014423
014424
2. Pull the trigger first and then place the contact
element against the workpiece.
• No. 1 method is for intermittent nailing, when you
wish to drive a nail carefully and very accurately.
No. 2 method is for continuous nailing.
CAUTION:
• Operating the tool without nails shortens the life of
the tool and should be avoided.
For squential trip trigger (accessory)
1
2
012338
Rotate the lever to the position while pressing the
button on the other side of the lever.
To drive a nail, you may place the contact element
against the workpiece and pull the trigger.
CAUTION:
• WITH THE TRIGGER HELD IN A HALF-PULLED
POSITION, an unexpected nailing could occur, if
contact element is allowed to re-contact against
the workpiece or the other surface under the
influence of recoil.
In order to avoid this unexpected nailing, perform
as follows;
−A. Do not place the contact element against the
workpiece with excessive force.
−B. Pull the trigger fully and hold it on for 1-2
seconds after nailing.
• Operating the tool without nails shortens the life of
the tool and should be avoided.
Jammed nailer
1
2
012341
CAUTION:
• Always disconnect the air hose and remove the
nails from the magazine before cleaning a jam.
When the nailer becomes jammed, do as follows:
Open the magazine cap and remove the nail coil. Insert
a small rod or the like into the ejection port and tap it with
a hammer to drive out the nail jamming from the ejection
port. Reset the nail coil and close the magazine cap.
1. Trigger
2. Contact arm
1. Hammer
2. Small rod
1. Trigger
2. Lever
1. Air fitting
2. Air socket

7
Nails
Handle nail coils and their box carefully. If the nail coils
have been handled roughly, they may be out of shape or
their connector breaks, causing poor nail feed.
Avoid storing nails in a very humid or hot place or place
exposed to direct sunlight.
MAINTENANCE
CAUTION:
• Always disconnect the air hose from the tool before
attempting to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.

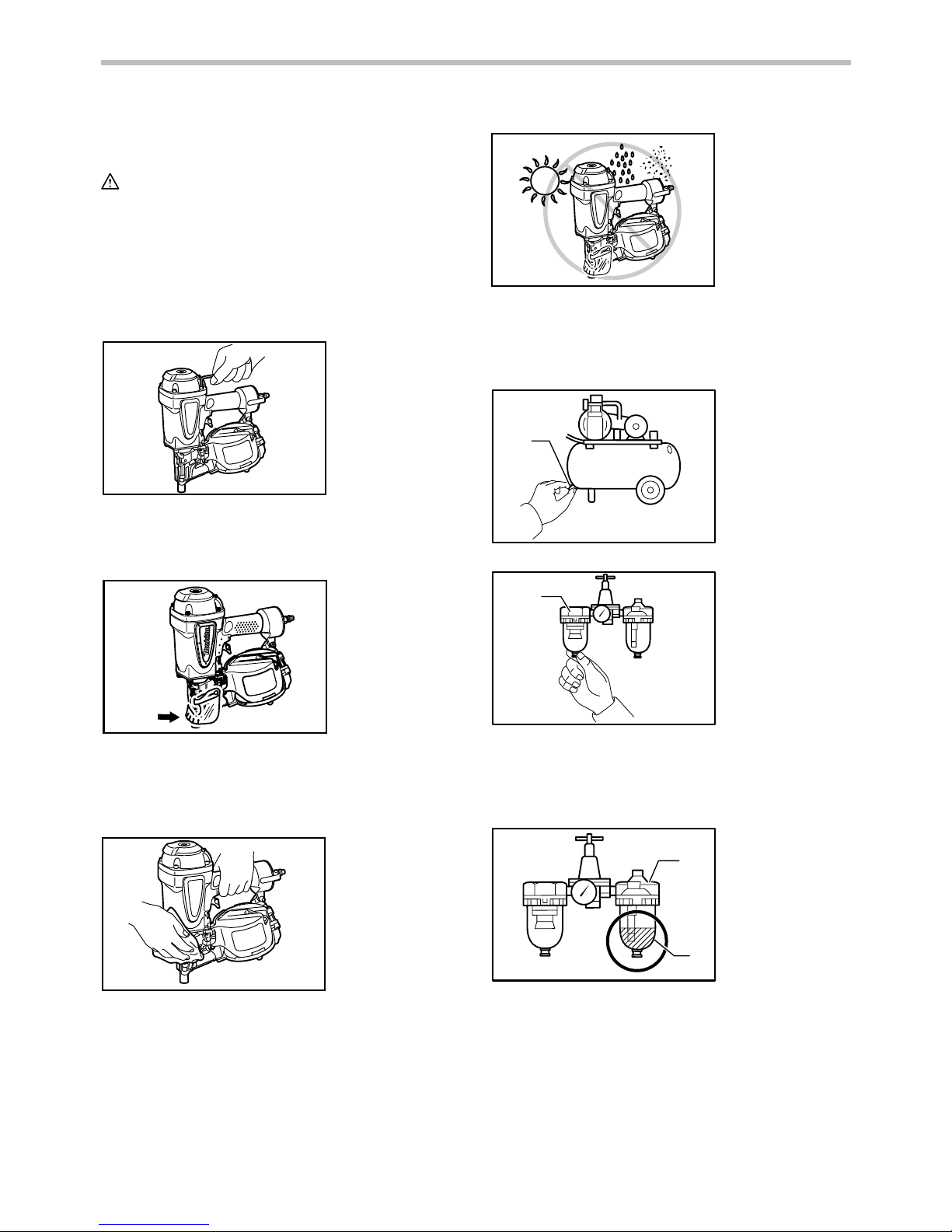

Maintenance of nailer
012343
Always check the tool for its overall condition and loose
screws before operation. Tighten as required.
012337
With tool disconnected, make daily inspection to assure
free movement of the contact element and trigger. Do not
use tool if the contact element or trigger sticks or binds.
012344
When the tool is not to be used for an extended period of
time, lubricate the tool using pneumatic tool oil and store
the tool in a safe place.
012345
Avoid exposure to direct sunlight and/or humid or hot
environment.
Maintenance of compressor, air set and air hose
1
004317
1
004318
After operation, always drain the compressor tank and
the air filter. If moisture is allowed to enter the tool, It
may result in poor performance and possible tool failure.
1
2
004319
Check regularly to see if there is sufficient pneumatic oil
in the oiler of the air set. Failure to maintain sufficient
lubrication will cause O-rings to wear quickly.
1. Oiler
2. Pneumatic oil
1. Air filter
1. Drain cock

8
Stove
Thinner
004320
Keep the air hose away from heat (over 60°C, over
140°F), away from chemicals (thinner, strong acids or
alkalis). Also, route the hose away from obstacles which it
may become dangerously caught on during operation.
Hoses must also be directed away from sharp edges and
areas which may lead to damage or abrasion to the hose.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Nails
• Air hoses
• Safety goggles
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

9
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle AN902
Pression d'air 70 - 120 PSI (0,49 - 0,83 MPa)
Longueur de clou Clou en rouleau sur fil 45 mm (1-25/32") - 90 mm (3-9/16")
Capacité de clouage 150 - 300 agrafes.
Diamètre min. du tuyau 6,5 mm (2-3/8")
Huile pour outil pneumatique Huile pour turbine
Dimensions (L x P x H) 318 mm (12-1/2") X 128 mm (5") X 378 mm (14-7/8")
Poids net 3,5 kg (7,7 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USB092-2
CONSIGNES DE SÉCURITÉ
IMPORTANTES
AVERTISSEMENT : PAR MESURE DE SÉCURITÉ, DES
PRÉCAUTIONS DE BASE DOIVENT ÊTRE PRISES
LORS DE L'UTILISATION DE CET OUTIL, AFIN DE
RÉDUIRE LES RISQUES DE BLESSURE. CES
PRÉCAUTIONS COMPRENNENT LES SUIVANTES :
LISEZ TOUTES LES
INSTRUCTIONS.
1. Par mesure de sécurité personnelle et pour
assurer une utilisation et un entretien
adéquats, veuillez lire ce manuel
d'instructions avant d'utiliser l'outil.
2. Portez toujours des lunettes de sécurité pour
protéger vos yeux contre toute blessure au
contact de la poussière ou d'un clou. Les
lunettes de sécurité doivent répondre aux
exigences de la norme ANSI Z87.1.
AVERTISSEMENT :
L'employeur a la responsabilité d'imposer le
port d'un dispositif de protection des yeux aux
utilisateurs des outils et à toute personne
présente dans la zone de travail.
3. Portez une protection d'oreilles pour les
protéger contre le bruit, et portez un casque
de sécurité. Les vêtements portés doivent être
légers et ne doivent pas être amples. Veuillez
boutonner ou rouler vos manches. Ne portez
pas de cravate.
4. Il est dangereux de travailler trop vite ou
d'appliquer une charge de travail excessive à
l'outil. Manipulez l'outil avec soin. N'utilisez
pas l'outil si vous avez consommé de l'alcool,
une drogue ou des médicaments, etc.
5.
Conseils généraux pour l'utilisation des outils :
(1) Gardez toujours à l'esprit que l'outil
contient des clous.
(2) L'outil ne doit jamais être pointé vers
vous-même ou vers une autre personne,
qu'il contienne ou non des clous.
(3) Ne mettez pas l'outil en marche avant qu'il
ne soit fermement placé sur la pièce à
travailler.
(4) Respectez votre outil en tant
qu'instrument de travail.
(5) Évitez tout chahut.
(6) L'outil ne doit jamais être saisi ou
transporté en posant un doigt sur la
gâchette.
(7) Ne mettez jamais de clous dans l'outil
alors que l'une de ses commandes est
activée.
(8) Ne branchez jamais l'outil sur une source
d'alimentation autre que celle spécifiée
dans les instructions d'utilisation/sécurité
qui l'accompagnent.
6. Tout outil défectueux ne doit pas être utilisé.
7. Des étincelles s'échappent parfois de l'outil
pendant son utilisation. N'utilisez pas l'outil
près de substances ou matériaux volatiles ou
inflammables tels que l'essence, le diluant, la
peinture, le gaz, les adhésifs, etc. Ils
risqueraient de prendre feu, d'exploser et de
causer une blessure grave.
8. L'aire de travail doit être suffisamment
éclairée pour assurer la sécurité du travail.
L'aire de travail doit être maintenue propre et
exempte de déchets. Veillez particulièrement à
maintenir une bonne assise et une bonne
position d'équilibre.

10
9. Seules les personnes qui participent au travail
doivent pénétrer dans la zone de travail. Les
enfants, tout particulièrement, doivent être
maintenus à l'écart en tout temps.
10. Il se peut que des réglementations locales
s'appliquent concernant les niveaux de bruit
permis. Veuillez les respecter. Le cas échéant,
des volets doivent être installés pour réduire
le bruit.
11.
Ne modifiez pas l'élément de contact. Il permet
de prévenir toute décharge accidentelle et doit
donc être laissé en place. Il est également très
dangereux de fixer la gâchette en position de
marche. Il ne faut jamais essayer d'immobiliser
la gâchette. N'utilisez jamais un outil dont une
des commandes est inutilisable, déconnectée,
modifiée ou ne fonctionne pas correctement.
12. Pour des raisons de sécurité et pour
augmenter la durée de vie de l’outil, utilisez
l’outil conformément à la pression d’air inscrite
sur l’étiquette de l’outil. N’excédez pas la
pression de fonctionnement maximale. L’outil
ne doit pas être connecté à une source dont la
pression pourrait excéder 200 PSI (1,37 MPa).
13. Cet outil doit être exclusivement utilisé avec
de l'air comprimé. L'utilisation d'une bouteille
de gaz (dioxyde de carbone, oxygène,
nitrogène, hydrogène, air, etc.) ou de gaz
combustible (hydrogène, propane, acétylène,
etc.) comme source de pression de cet outil
entraînera une explosion et risque de causer
une blessure grave.
14. Avant d'utiliser l'outil, assurez-vous qu'il est
en bon état et qu'aucune de ses vis n'est
desserrée. Le cas échéant, serrez les vis.
15. Assurez-vous que tous les dispositifs de
sécurité sont en état de fonctionner avant
d'utiliser l'outil. Il ne faut pas que l'outil
s'active lorsque vous appuyez uniquement sur
la gâchette ou appuyez simplement l'élément
de contact contre le bois. Il ne doit s'activer
que lorsque ces deux actions sont exécutées.
Retirez les clous de l'outil et tirez
complètement l'élément de contact pour
vérifier l'absence de tout vice de
fonctionnement.
16. Pour éviter tout risque de choc électrique, de
fuite de gaz, d'explosion, etc., provoqué par le
contact avec des fils dénudés, des conduites
ou des tuyaux de gaz, vérifiez le mur ou le
plafond, le plancher, le toit, etc.
17. Utilisez uniquement les clous spécifiés dans
ce manuel. L'outil risque de mal fonctionner si
vous utilisez tout autre type de clou.
18. Seules les personnes ayant pris connaissance
du fonctionnement de l'outil doivent être
autorisées à l'utiliser.
19.
Avant de procéder au clouage, assurez-vous
que personne ne se trouve près de vous.
N'essayez jamais de clouer une pièce en même
temps des côtés intérieur et extérieur. Cela est
très dangereux, puisque les clous risquent
alors de défoncer la pièce ou d'être projetés.
20. Regardez où vous posez les pieds et
assurez-vous d'un bon équilibre pendant
l'utilisation de l'outil. Assurez-vous qu'il n'y a
personne au-dessous de vous vous lorsque
vous travaillez dans un endroit élevé, et fixez
le tuyau d'air de sorte qu'il ne risque pas de se
détacher s'il est secoué ou s'il se coince.
21. Sur les toits et autres endroits élevés, clouez
en vous déplaçant vers l'avant. Vous risquez
de perdre pied si vous clouez en vous
déplaçant à reculons. Lorsque vous clouez
sur une surface verticale, faites-le du haut
vers le bas. De cette façon le travail de
clouage sera moins exigeant physiquement.
22. Le clou risque de se plier ou l'outil de se
bloquer si vous clouez par inadvertance dans
un nœud ou sur un autre clou. Le clou risque
alors d'être projeté et de frapper quelqu'un, ou
bien l'outil lui-même risque de réagir de
manière dangereuse. Choisissez
l'emplacement des clous avec soin.
23.
N'abandonnez pas pour une période prolongée
un outil chargé ou un compresseur d'air sous
pression exposé au soleil à l'extérieur.
Assurez-vous de toujours déposer l'outil en un
endroit où la poussière, le sable, les copeaux
et corps étrangers ne risquent pas d'y pénétrer.
24. Ne pointez jamais la sortie d'éjection vers une
personne se trouvant à proximité. Gardez les
mains et les pieds à l'écart de la zone de la
sortie d'éjection.
25. Pour transporter l'outil ou le donner à
quelqu'un alors que le tuyau d'air est raccordé,
ne posez pas le doigt sur la gâchette. Le
déclenchement accidentel de l'outil peut être
extrêmement dangereux.
26. Manipulez l'outil prudemment. La pression
élevée à l'intérieur de l'outil représente un
danger si une fissure est provoquée par un
manipulation brusque (si vous échappez ou
heurter l'outil). Ne tentez jamais de tailler ou
graver une inscription sur l'outil.
27. Cessez immédiatement le clouage si vous
notez une anomalie ou un fonctionnement
inhabituel de l'outil.

11
28. Déconnectez toujours le tuyau d'air et retirez
tous les clous dans les cas suivants :
−Lorsque l'outil est laissé sans
surveillance.
−Avant d'effectuer tout travail d'entretien
ou de réparation sur l'outil.
−Avant de réparer un blocage.
−Avant de déplacer l'outil vers un autre
lieu.
29. Procédez au nettoyage et à l'entretien de l'outil
une fois le travail terminé. Maintenez l'outil en
excellente condition. Lubrifiez les pièces
mobiles pour éviter qu'elles ne rouillent et
pour limiter l'usure entraînée par la friction.
Retirez toute poussière déposée sur les
pièces.
30. Ne modifiez pas l'outil sans l'autorisation de
Makita.
31. N'essayez pas de maintenir en position
enfoncée la gâchette ou l'élément de contact
avec un bout de ruban adhésif ou de fil. Il y a
risque de décès ou de blessure grave.
32. Vérifiez toujours l'élément de contact, tel
qu'indiqué dans ce manuel. Des clous
risquent d'être projetés par accident si le
mécanisme de sécurité ne fonctionne pas
correctement.
33. Confiez régulièrement l'outil à un centre de
service après-vente agréé Makita pour une
inspection.
34. Pour maintenir la SÉCURITÉ et la FIABILITÉ
de l'outil, son entretien et sa réparation
doivent être effectués dans un centre de
service après-vente agréé Makita,
exclusivement avec des pièces de rechange
Makita.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD501-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･Veuillez lire les étiquettes et le manuel,
en vous assurant d'en avoir bien
compris le contenu.
･L'utilisateur et toute personne présente
dans la zone de travail doivent porter
des lunettes de sécurité avec
protecteurs latéraux.
･Pour éviter le déclenchement
accidentel de l'outil, ne placez pas les
doigts près de la gâchette lorsque vous
n'êtes pas en train de clouer.
Pose
Sélection du compresseur
120PSI(0,83MPa)
110PSI(0,79MPa)
100PSI(0,69MPa)
85PSI(0,59MPa)
(L/min)
Sortie d'air du compresseur par minute
Fréquence de clouage (durée/min)
200
150
100
50
020 30 40 60
012348
Le compresseur d'air doit répondre aux exigences de la
norme ANSI B19.3.
Choisissez un compresseur dont la capacité de
pressurisation et de sortie d'air assurera un bon rapport
qualité/ coût. Le graphique indique la relation entre la
fréquence de clouage, la pression applicable et la sortie
d'air du compresseur.
Ainsi, par exemple, pour fixer environ 30 clous par
minute avec une compression de 100 PSIG (0,69 MPa),
il faudra un compresseur dont la sortie d'air est
supérieure à 80 litres/minute.
Un régulateur de pression doit être utilisé si la pression
d'air fournie dépasse la capacité nominale de l'outil.
Autrement, l'utilisateur et les personnes présentes
courent un risque de blessure grave.

12
Sélection du tuyau d'air
004294
Pour assurer un travail de clouage continu et efficace, le
tuyau d'air utilisé doit être le plus gros et le plus court
possible. Avec une pression d'air de 70 PSIG (0,49 MPa),
un tuyau d'air à diamètre interne supérieur à 6,5 mm et
d'une longueur inférieure à 20 m est recommandé lorsque
l'intervalle entre chaque clouage est de 0,5 seconde. Les
tuyaux d'alimentation en air auront une pression de travail
nominale d'au moins 150 PSIG (1,03 MPa) ou de 150 %
de la pression maximale produite dans le système, la plus
grande de ces valeurs étant adoptée.
ATTENTION:
• La capacité d'entraînement de l'outil risque de
diminuer si la sortie d'air du compresseur est faible
ou si le tuyau d'air est trop long ou d'un diamètre
trop petit pour la fréquence de clouage.
Lubrification
004295
Pour assurer une performance maximale, installez une
chambre à air (qui contient le réservoir d'huile, le
régulateur et le filtre à air) le plus près possible de l'outil.
Ajustez le réservoir d'huile de sorte qu'une goutte d'huile
soit fournie à intervalles de 30 clous.
1
010585
Si vous n'utilisez pas de chambre à air, graissez l'outil en
versant deux (2) ou trois (3) gouttes d'huile pour outil
pneumatique dans le raccord à air. Cette opération doit
être effectuée avant et après l'utilisation. Pour assurer
une lubrification adéquate, il faut faire déclencher l'outil
à quelques reprises après l'insertion de l'huile pour outil
pneumatique.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Déconnectez toujours le tuyau d'air avant d'ajuster
ou de régler le fonctionnement de l'outil.
Réglage de la profondeur de clouage
ATTENTION:
• Déconnectez toujours le tuyau avant d'ajuster la
profondeur de clouage.
AB
1
012340
123
009180
Si les clous sont plantés trop profondément, tournez
l'organe de réglage dans le sens des aiguilles d'une
montre. Si les clous sont plantés trop peu profondément,
tournez l'organe de réglage dans le sens contraire aux
aiguilles d'une montre.
La plage ajustable est de 6 mm (1/4 po). (Un tour
complet permet un ajustement de 1,0 mm (1/32 po).)
1. Trop profond
2. Juste
3. Trop peu
profond
1. Dispositif de
réglage
1. Huile pour outil
pneumatique

13
Utilisez l'adaptateur de bec
ATTENTION:
• Déconnectez toujours le tuyau avant d'installer ou
de retirer l'adaptateur de bec.
12
3
009471
Si vous désirez protéger la surface de la pièce, installez
l'adaptateur de bec à l'élément de contact.
Lors du clouage de pièces facilement marquées, utilisez
l'adaptateur de bec. Pour fixer l'adaptateur de bec à
l'élément de contact, appuyez l'adaptateur jusqu'à ce
que la saillie en trois endroits de l'adaptateur de bec
s'adapte dans les trois trous de l'élément de contact.
ASSEMBLAGE
ATTENTION:
• Déconnectez toujours le tuyau d'air avant de
charger la cloueuse.
Chargement de la cloueuse
12
3
012342
Choisissez des clous qui conviennent au type de travail
à effectuer. Enfoncez le levier de fermeture et ouvrez le
bouchon du magasin.
1
2
010580
Soulevez et tournez la plaque de soutien de la bobine,
de sorte que la flèche correspondant à la taille de clou
indiquée sur la plaque pointe vers la valeur de
graduation correspondante sur le magasin. Si vous
utilisez l'outil alors que la plaque de soutien de la bobine
n'est pas placée sur la bonne valeur de graduation,
l'alimentation en clou risque d'être mauvaise et l'outil
risque de mal fonctionner.
1
012346
Placez le rouleau de clous sur la plaque de soutien du
rouleau. Déroulez suffisamment de clous pour atteindre
le dispositif de guidage de clou. Placez le premier clou
dans dispositif d'alimentation et le second dans la griffe
d'alimentation. Placez les autres clous non embobinés
dans le corps du dispositif d'alimentation. Fermez le
bouchon du magasin lentement jusqu'à ce qu'il se
verrouille après avoir vérifié la conformité de l'installation
du rouleau de clou dans le magasin.
Raccordement du tuyau d'air
1
2
010583
Glissez la douille à air du tuyau d'air dans le raccord à
air de la cloueuse. Assurez-vous que la douille à air est
verrouillée fermement en position lorsque vous installez
le raccord à air. Un raccord à tuyau doit être installé sur
ou près de l'outil de sorte que le réservoir de pression se
vide au moment de la déconnexion du raccord
d'adduction d'air.
1. Raccord à air
2. Douille à air
1. Griffe
d'alimentation
1. Plaque de
soutien de la
bobine
2. Graduation
1. Porte
2. Levier de
fermeture
3. Bouchon du
magasin
1. Saillie
2. Orifice
3. Adaptateur de
bec

14
UTILISATION
ATTENTION:
• Assurez-vous que tous les dispositifs de sécurité
sont en état de fonctionner avant d'utiliser l'outil.
1. Pour clouer, vous pouvez placer l'élément de
contact contre la pièce et appuyer sur la gâchette,
ou
2
1
014423
014424
2. Vous pouvez aussi appuyer d'abord sur la
gâchette puis placer l'élément de contact contre la
pièce.
• La méthode 1 convient bien au clouage
intermittent, lorsque vous désirez enfoncer les
clous soigneusement, avec une grande précision.
La méthode 2 convient bien au clouage continu.
ATTENTION:
• Vous devez éviter d'utiliser l'outil sans clous,
puisque sa durée de service serait alors réduite.
Pour gâchette à bande séquentielle
(accessoire)
1
2
012338
Tournez le levier à la position tout en enfonçant le
bouton situé de l’autre côté du levier.
Pour clouer, placez l'élément de contact sur la pièce et
appuyez sur la gâchette.
ATTENTION:
• SI VOUS MAINTENEZ LA GÂCHETTE EN
POSITION À MOITIÉ DÉCLENCHÉE, l'élément de
contact peut entrer à nouveau en contact avec la
pièce par effet de recul, ce qui cause un clouage
inattendu.
Pour éviter une telle situation, procédez comme
suit :
−A. N'appliquez pas une force excessive en
plaçant l'élément de contact contre la pièce.
−B. Appuyez à fond sur la gâchette et
maintenez-la telle quelle pendant 1 ou 2 secondes
après le clouage.
• Vous devez éviter d'utiliser l'outil sans clous,
puisque sa durée de service serait alors réduite.
Cloueuse bloquée
1
2
012341
ATTENTION:
• Avant de débloquer la cloueuse, vous devez
toujours déconnecter le tuyau d'air et retirer les
clous du magasin.
Lorsque la cloueuse se bloque, procédez comme suit :
Ouvrez le bouchon du magasin et retirez la bobine de
clous. Insérez une petite tige ou un objet similaire dans
la sortie d'éjection et frappez dessus légèrement avec
un marteau pour retirer les clous coincés dans la sortie
d'éjection. Remettez en place la bobine de clous et
fermez le bouchon du magasin.
Clous
Manipulez les bobines de clous et leur boîte avec soin.
Si les bobines de clous ont été manipulées sans
précaution, elles peuvent être déformées ou leur
connecteur risque de se briser, entraînant une
alimentation en clou défectueuse.
Évitez de ranger les clous dans un endroit très humide,
trop chaud ou exposé directement à la lumière du soleil.
1. Gâchette
2. Bras de contact
1. Marteau
2. Petite tige
1. Gâchette
2. Levier

15
ENTRETIEN
ATTENTION:
• Déconnectez toujours le tuyau avant d'effectuer
tout travail d'inspection ou d'entretien sur l'outil.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Entretien de la cloueuse
012343
Avant d'utiliser l'outil, assurez-vous qu'il est en bon état
et qu'aucune de ses vis n'est desserrée. Le cas échéant,
serrez les vis.
012337
Avec l'outil débranché, inspectez-le quotidiennement
pour vous assurer que l'élément de contact et la
gâchette se déplacent librement. N'utilisez pas l'outil si
l'élément de contact ou la gâchette se coince.
012344
Lorsque vous n'utilisez pas l'outil pendant une période
prolongée, lubrifiez-le avec de l'huile pour outil
pneumatique et rangez-le dans un endroit sûr.
012345
Évitez de l’exposer à la lumière directe du soleil et de
l’entreposer dans un environnement humide ou chaud.
Entretien du compresseur, de la chambre à air et du
tuyau d'air
1
004317
1
004318
Après l'utilisation, videz toujours le réservoir du
compresseur et le filtre à air. L'outil risque de mal
fonctionner ou de tomber en panne si l'humidité y
pénètre.
1
2
004319
Vérifiez régulièrement le chambre à air pour vous
assurer que le réservoir d'huile contient assez d'huile à
outil pneumatique. Les joints toriques s'useront
rapidement s'ils ne sont pas toujours bien graissés.
1. Réservoir
d’huile
2. Huile à outil
pneumatique
1. Filtre à air
1. Robinet de
vidange

16
Réchaud
Diluant
004320
Gardez le tuyau d'air à l'écart de la chaleur (plus de
60°C ou 140°F) et des produits chimiques (diluant,
acides puissants, substances alcalines). Il faut
également faire courir le tuyau à l'écart des obstacles où
il risquerait de se coincer pendant l'utilisation de l'outil.
Les tuyaux doivent également être placés à l'écart des
bords tranchants et de toute surface pouvant entraîner
l'endommagement ou l'abrasion du tuyau.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Clous
• Tuyau d'air
• Lunettes de sécurité
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

17
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo AN902
Presión de aire 70 - 120 PSIG (0,49 - 0,83 MPa)
Longitud del clavo Embobinado intercalado de clavos de alambre entre 45 mm (1-25/32") - 90 mm (3-9/16")
Capacidad de clavos 150 - 300 piezas.
Diámetro mínimo de la manguera 6,5 mm (2-3/8")
Aceite para herramienta neumática Turbina de aceite
Dimensiones (La x An x Al) 318 mm (12-1/2") X 128 mm (5") X 378 mm (14-7/8")
Peso neto 3,5 kg (7,7 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USB092-2
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
ADVERTENCIA: AL UTILIZAR ESTA HERRAMIENTA,
SE DEBEN SEGUIR SIEMPRE LAS PRECAUCIONES
DE SEGURIDAD BÁSICAS PARA REDUCIR EL
RIESGO DE LESIÓN PERSONAL, ENTRE LAS
CUALES SE INCLUYEN LAS SIGUIENTES:
LEA TODAS LAS
INSTRUCCIONES
1. Por su seguridad personal y para una
operación y mantenimiento adecuados de la
herramienta, lea este manual de instrucciones
atentamente antes de usar la herramienta.
2. Siempre use gafas de seguridad para la
protección de sus ojos contra el polvo y
lesiones ocasionadas por los clavos. Las
gafas de seguridad deben cumplir con los
requisitos de la norma ANSI Z87.1.
ADVERTENCIA
Es responsabilidad del empleador imponer el
uso de equipo para protección de los ojos por
los usuarios de las herramientas y por otras
personas inmediatamente próximas a las
áreas de trabajo.
3.
Use protección para los oídos para protegerlos
contra el ruido del escape, así como también
debe usarse protección para la cabeza.
Además vistase con ropa ligera pero no
holgada. Las mangas deben estar abotonadas
o arremangadas. No deben usarse corbatas.
4. Apresurar la labor o forzar la herramienta es
peligroso. Maneje la herramienta con cuidado.
No opere al estar bajo la influencia de alcohol,
drogas, medicamentos o similares.
5. Directivas generales para el manejo de la
herramienta:
(1) Siempre asuma que la herramienta
contiene clavos.
(2) No apunte la herramienta hacia usted ni a
ninguna persona independientemente de
que contenga clavos o no.
(3) No ejecute la herramienta a menos que
esté colocada firmemente contra la pieza
de trabajo.
(4) Trate la herramienta como un utensilio de
trabajo.
(5) No juguetee ni haga bromas con la
herramienta.
(6) No sostenga ni cargue la herramienta con
el dedo sobre el gatillo.
(7) No recargue la herramienta con los clavos
cuando cualquiera de los controles de
operación se encuentre activado.
(8) No opere la herramienta con un
suministro de energía que no sea el
especificado en las instrucciones de
seguridad y operación de la herramienta.
6. Una herramienta con un funcionamiento
inadecuado no debe ser utilizada.
7. A veces salen volando chispazos cuando la
herramienta está siendo utilizada. No use la
herramienta cerca de materiales volátiles e
inflamables como gasolina, tíner, pintura, gas,
adhesivos, etc. los cuales podrían encenderse
y explotar, causando graves lesiones.
8. El área de trabajo debe estar suficientemente
iluminada para garantizar la seguridad en las
operaciones. El área de trabajo debe estar
despejada y limpia. Sea especialmente
cuidadoso en pisar suelo firme y mantener el
equilibrio.

18
9. Sólo aquellos involucrados en la labor
deberían estar alrededor. Los niños
especialmente deben mantenerse alejados
durante todo el tiempo.
10. Puede que haya regulaciones locales respecto
al ruido las cuales deben cumplirse al
mantener los niveles de ruido dentro de los
límites preestablecidos. En determinados
casos, deberán usarse silenciadorespara
contener el ruido.
11. No juegue con el elemento de contacto: esto
evita la descarga accidental, por lo que debe
conservarse y no quitarse. Asegurar el gatillo
en la posición de encendido "ON" también es
muy peligroso. Nunca intente trabar el gatillo.
No opere la herramienta si cualquier sección
de los controles de operación está inoperable,
desconectada, alterada o no está funcionando
apropiadamente.
12. Opere la herramienta dentro de la presión de
aire especificada en la etiqueta de la
herramienta por su seguridad y para un mayor
tiempo de vida útil de la herramienta. No
exceda la máxima presión de operación
recomendada. La herramienta no deberá
conectarse a un suministro cuya presión
potencialmente exceda los 200 PSIG (1,37
MPa).
13. Nunca use la herramienta con algo más que
no sea aire comprimido. Si se utiliza algún gas
embotellado (bióxido de carbono, oxígeno,
nitrógeno, hidrógeno, aire, etc.) o algún gas
combustible (hidrógeno, propano, acetileno,
etc.) como suministro de energía para esta
herramienta, ésta explotará y causará graves
lesiones.
14. Siempre verifique el estado general de la
herramienta, así como si hay tornillos sueltos
antes de la operación. Apriete según sea
necesario.
15. Asegúrese de que los sistemas de seguridad
estén funcionando antes de la operación. La
herramienta no debe operarse si para que ésta
funcione sólo es necesario apretar el gatillo o
presionar contra la madera el elemento de
contacto. Sólo debe activarse cuando ambas
acciones sean ejecutadas. Compruebe si hay
alguna operación defectuosa sin que haya
clavos cargados y con el elemento de
contacto en posición retraida por completo.
16. Revise paredes, techos, tejados, pisos y
similares con atención para evitar una
descarga eléctrica accidental, así como una
fuga de gas, explosiones, etc. que sean
provocadas por haber insertado el clavo en
cables con corriente, tubos o ductos de gas.
17. Use solamente los clavos que se especifican
en este manual. El uso de cualquier otro clavo
puede provocar un funcionamiento
inapropiado de la herramienta.
18. No permita que aquellas personas que no
estén entrenadas usen la herramienta.
19. Asegúrese que nadie está cerca antes de
clavar. Nunca intente clavar al mismo tiempo
tanto de la parte interior como de la parte
exterior. Los clavos podrían desgarrarse y/o
salir volando, lo cual representa un serio
peligro.
20. Esté atento de pisar suelo firme y de mantener
el equilibrio con la herramienta. Asegúrese
que nadie se encuentra debajo al estar
trabajando en lugares elevados, y fije la
manguera de aire para evitar el peligro en
caso de un jaloneo o enganchado accidental.
21. En los tejados y otros lugares elevados, clave
a medida que va avanzando en dirección hacia
adelante. Es fácil que deje de tener suelo firme
si clava mientras retrocede. Al clavar contra
una superficie perpendicular, hágalo de la
parte superior a la inferior. Puede realizar las
operaciones de clavado con menor fatiga al
hacerlo así.
22. Un clavo se doblará o la herramienta se
atorará si por error clava sobre otro clavo o si
lo hace sobre algún punto nodular en la
madera. Puede que el clavo salga arrojado y
pegue sobre alguien, o que la misma
herramienta reaccione de forma peligrosa.
Coloque los clavos con cuidado.
23. No deje la herramienta cargada o con el
compresor de aire funcionando por un tiempo
prolongado bajo el sol. Asegúrese de que el
polvo, la arena, las astillas o el material
extraño no ingrese a la herramienta al dejarla
en el lugar que designe.
24. No apunte el puerto de expulsión a nadie
alrededor. Mantenga las manos y los pies
alejados del área del puerto de expulsión.
25. Cuando se encuentre conectada la manguera
de aire, no cargue la herramienta con su dedo
en el gatillo, ni se la dé a alguien bajo estas
circunstancias. El disparado accidental puede
ser extremadamente peligroso.
26. Maneje la herramienta con cuidado, ya que
dentro de la herramienta hay mucha presión
contenida que puede ser peligrosa si se causa
una grieta debido a un manejo brusco (como
dejar caer o golpear la herramienta). No
intente labrar o hacer grabados sobre la
herramienta.

19
27. Detenga la operación de clavado de inmediato
si nota algo mal o fuera de lo común con la
herramienta.
28. Siempre desconecte la manguera de aire y
retire los clavos cuando se dé lo siguiente:
−Al desatender la herramienta.
−Antes de realizar cualquier mantenimiento
o reparación.
−Antes de liberar algún atoramiento.
−Antes de llevar la herramienta a una
locación distinta.
29. Realice operaciones de limpieza y
mantenimiento justo después de haber
terminado la labor. Mantenga la herramienta
en excelentes condiciones. Lubrique las
piezas móviles para prevenir la oxidación y
minimizar el desgaste por fricción. Limpie la
herramienta y las piezas del polvo.
30. No modifique ni altere la herramienta sin la
autorización de Makita.
31. No intente mantener el gatillo o el elemento de
contacto presionados con cinta adhesiva o
con algún alambre. Podría causarse una
lesión grave o la muerte.
32. Siempre verifique el elemento de contacto
como se indica en este manual. Los clavos
podrían clavarse accidentalmente si el
mecanismo de seguridad no está funcionando
adecuadamente.
33. Solicite una inspección periódica de la
herramienta en los centros de servicios
autorizados de Makita.
34. Para mantener la SEGURIDAD y FIABILIDAD
del producto, las reparaciones y cualquier
mantenimiento deberán ser realizados por los
centros de servicio autorizados o de
fabricación de Makita, usando siempre
repuestos Makita.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.
USD501-1
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･Lea y entienda el manual y las
etiquetas de la herramienta.
･Los operarios y demás personas que
se encuentran en el área de trabajo
deben usar gafas de seguridad con
protección lateral.
･Mantenga los dedos alejados del gatillo
cuando no esté clavando las grapas a
fin de evitar un disparo accidental.
INSTALACIÓN
Cómo elegir un compresor
120PSIG(0,83MPa)
110PSIG(0,79MPa)
100PSIG(0,69MPa)
85PSIG(0,59MPa)
(L/min)
Salida de aire del compresor por minuto
Frecuencia de clavado (veces/min)
200
150
100
50
020 30 40 60
012348
El compresor de aire debe cumplir con los
requerimientos de ANSI B19.3.
Seleccione un compresor que tenga presión amplia y
salida de aire para garantizar una operación económica. El
gráfico muestra la relación entre la frecuencia de clavado,
la presión aplicable y la salida del compresor de aire.
Así, por ejemplo, si el clavado se lleva a cabo a una
velocidad aproximada de 30 veces por minuto a una
compresión de 100 PSIG (0,69 MPa), se requiere
entonces un compresor con una salida de aire mayor de
80 litros/minuto.
Los reguladores de presión deben usarse para limitar la
presión del aire suministrado cuando éste excede la
presión nominal de la herramienta. Si no lo hiciere,
podrían ocurrir graves daños al operador de la
herramienta o las personas que se encuentren en las
proximidades del lugar.

20
Cómo seleccionar una manguera de aire
004294
Use una manguera de aire tan ancha y corta como sea
posible para asegurar una operación eficiente y
continua en el clavado. Con una presión de aire de 70
PSIG (0,49 MPa), se recomienda una manguera de aire
con un diámetro interno mayor de 6.5 mm y con una
longitud menor de 20 m para cuando el intervalo entre
cada engrapado sea de 0,5 segundos. Las mangueras
para suministro de aire deben tener una presión mínima
de ejecución a una razón de 150 PSIG (1,03 MPa) o 150
por ciento de la presión máxima producida en el sistema,
cualquiera que sea mayor.
PRECAUCIÓN:
• Una baja presión en la salida de aire del
compresor o una manguera de aire de mayor o
menor diámetro en relación con la frecuencia de
clavado puede causar una disminución en la
capacidad de manejo de la herramienta.
Lubricación
004295
Para garantizar un máximo rendimiento, instale un juego
de aire (lubricador, regulador, filtro de aire) lo más cerca
posible de la herramienta. Ajuste el lubricador de forma
tal que suministre una gota de aceite cada 30 clavos.
1
010585
Cuando no se use el juego de aire, lubrique la
herramienta con aceite para herramientas neumáticas,
colocando 2 (dos) o 3 (tres) gotas en el adaptador de
aire. Esto deberá realizarse antes y después de cada
uso. Para una lubricación adecuada, la herramienta
debe dispararse un par de veces después de introducir
el aceite para herramientas neumáticas.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Siempre desconecte la manguera de aire antes de
ajustes o revisiones en la herramienta.
Ajuste de la profundidad del clavado.
PRECAUCIÓN:
• Siempre desconecte la manguera antes de hacer
ajustes de la profundidad de clavado.
AB
1
012340
123
009180
Si los clavos son colocados con demasiada profundidad,
gire el ajustador a la derecha. Si los clavos son colocados
muy superficialmente, gire el ajustador a la izquierda.
El rango de ajuste es de 6 mm (1/4") (un giro completo
permite un ajuste de 1,0 mm (1/32")).
Use el adaptador de boquilla
PRECAUCIÓN:
• Siempre desconecte la manguera antes de poner
o quitar el adaptador de la boquilla.
1. Profundidad
excesiva
2. Al ras
3. Superficialidad
excesiva
1. Ajustador
1. Aceite para
herramienta
neumática
