Makita 6911HD User manual

GB Cordless Impact Wrench Instruction Manual
F Boulonneuse à batterie Manuel d’instructions
D Akku-Schlagschrauber Betriebsanleitung
I Avvitatrice ad impulso a batteria Istruzioni per l’uso
NL Snoerloze slagmoersleutel Gebruiksaanwijzing
E Llave de impacto a batería Manual de instrucciones
P Chave de impacto a bateria Manual de instruções
DK Elektronisk akku slagnøgle Brugsanvisning
S Sladdlös mutterdragare Bruksanvisning
N Batteridrevet slagskrunøkkel Bruksanvisning
SF Akku-iskuväännin Käyttöohje
GR Ασύρµατο κρουστικ Οδηγίες χρήσεως
6911HD

2
2
3
4
12
34
5
2
1
5
4
6
7
8

3
9
10
12
11
12
12
9
1
0

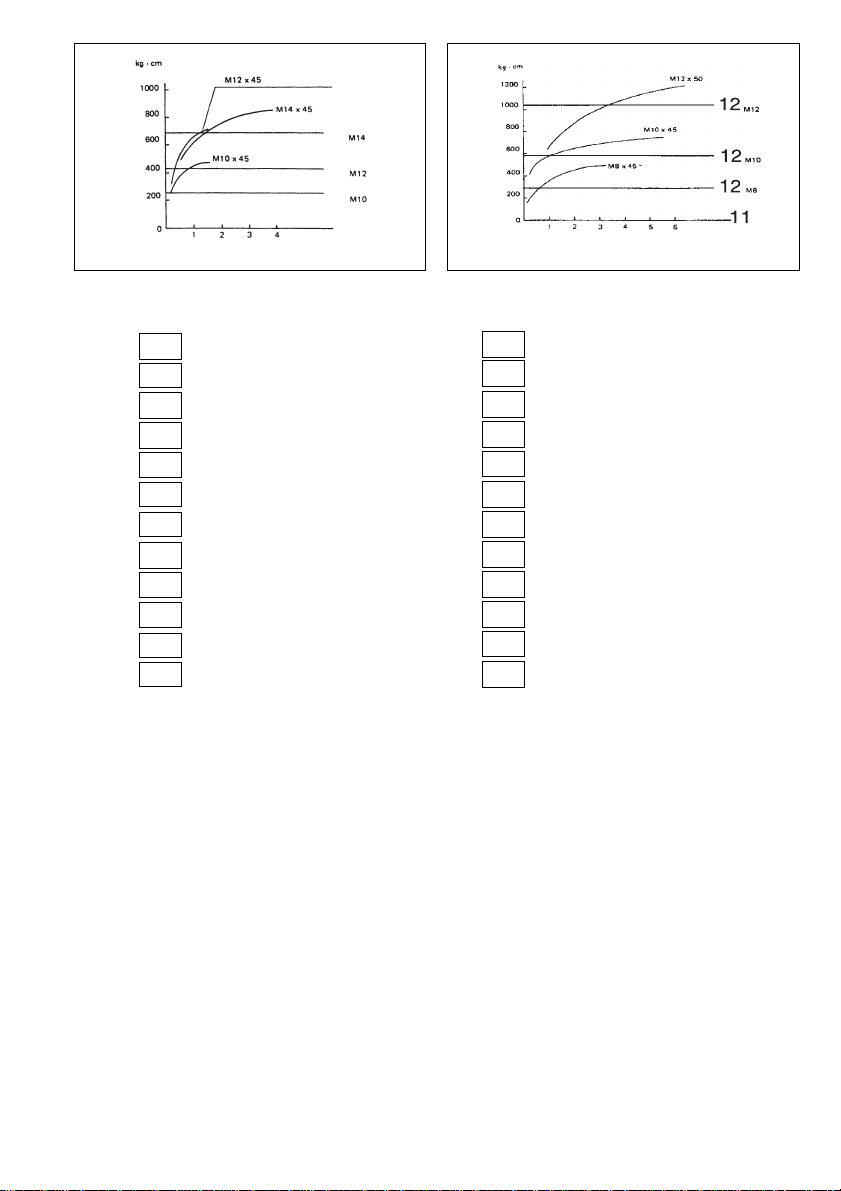

GB
Standard bolt
F
Boulon standard
D
Standardschrauben
I
Bullone standard
NL
Standaard bout
E
Tornillo estándar
P
Porca normal
DK
Standardbolt
S
Standardbult
N
Standardbolt
SF
Nornaali pultti
GR
Κανονικ µπουλνι
67
GB
High tensile bolt
F
Boulon à haute résistance
D
HV-Schrauben
I
Bullone altamente tensile
NL
Bout met grote treksterkte
E
Tornillo de alta resistencia
P
Porca de grande elasticidade
DK
Kvalitetsstålbolt
S
Bult med hög hållfasthet
N
Høy strekkbolt
SF
Suurvetolujuuspultti
GR
Μπουλνι υψηλής εκτατικτητος

4
ENGLISH
Explanation of general view
1Button
2 Battery cartridge
3 Charging light
4O-ring
5 Socket
6Pin
7 Switch trigger
8 Reversing switch
9 Fastening torque
10 Fastening time
11 Seconds
12 Proper fastening torque for
13 Fast charger
SPECIFICATIONS
Model 6911HD
Capacities
Standard bolt .............................................. M8 – M14
High tensile bolt .......................................... M6 – M12
Square drive ...................................................... 12.7 mm
No load speed (min-1) ..................................... 0 – 1,800
Impacts per minute .......................................... 0 – 2,500
Max. fastening torque ................................. 1,200 kg•cm
Overall length ..................................................... 221 mm
Net weight ............................................................ 1.8 kg
Rated voltage .................................................. D.C. 12 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Safety Hints
For your own safety, please refer to the enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
ENC001-3
1. SAVE THESE INSTRUCTIONS — This manual
contains important safety and operating instruc-
tions for battery charger.
2. Before using battery charger, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
3. CAUTION — To reduce risk of injury, charge only
MAKITA type rechargeable batteries. Other types
of batteries may burst causing personal injury
and damage.
4. Do not expose charger to rain or snow.
5. Use of an attachment not recommended or sold
by the battery charger manufacturer may result
in a risk of fire, electric shock, or injury to per-
sons.
6. To reduce risk of damage to electric plug and
cord, pull by plug rather than cord when discon-
necting charger.
7. Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise subjected
to damage or stress.
8. Do not operate charger with damaged cord or
plug — replace them immediately.
9. Do not operate charger if it has received a sharp
blow, been dropped, or otherwise damaged in
any way; take it to a qualified serviceman.
10. Do not disassemble charger or battery cartridge;
take it to a qualified serviceman when service or
repair is required. Incorrect reassembly may
result in a risk of electric shock or fire.
11. To reduce risk of electric shock, unplug charger
from outlet before attempting any maintenance
or cleaning. Turning off controls will not reduce
this risk.
12. The battery charger is not intended for use by
young children or infirm persons without super-
vision.
13. Young children should be supervised to ensure
that they do not play with the battery charger.
14. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
15. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
ADDITIONAL SAFETY RULES FOR CHARGER
& BATTERY CARTRIDGE
1. Do not charge Battery Cartridge when tempera-
ture is BELOW 10°C (50°F) or ABOVE 40°C
(104°F).
2. Do not attempt to use a step-up transformer, an
engine generator or DC power receptacle.
3. Do not allow anything to cover or clog the
charger vents.
4. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop, shake or strike battery.
9. Do not charge inside a box or container of any
kind. The battery must be placed in a well venti-
lated area during charging.

5
ADDITIONAL SAFETY RULES FOR TOOL
1. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high loca-
tions.
6. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
7. When driving into walls, floors or wherever
“live” electrical wires may be encountered, DO
NOT TOUCH ANY METAL PARTS OF THE TOOL!
Hold the tool only by the insulated grasping sur-
faces to prevent electric shock if you drive into a
“live” wire.
SAVE THESE INSTRUCTIONS.
OPERATING INSTRUCTIONS

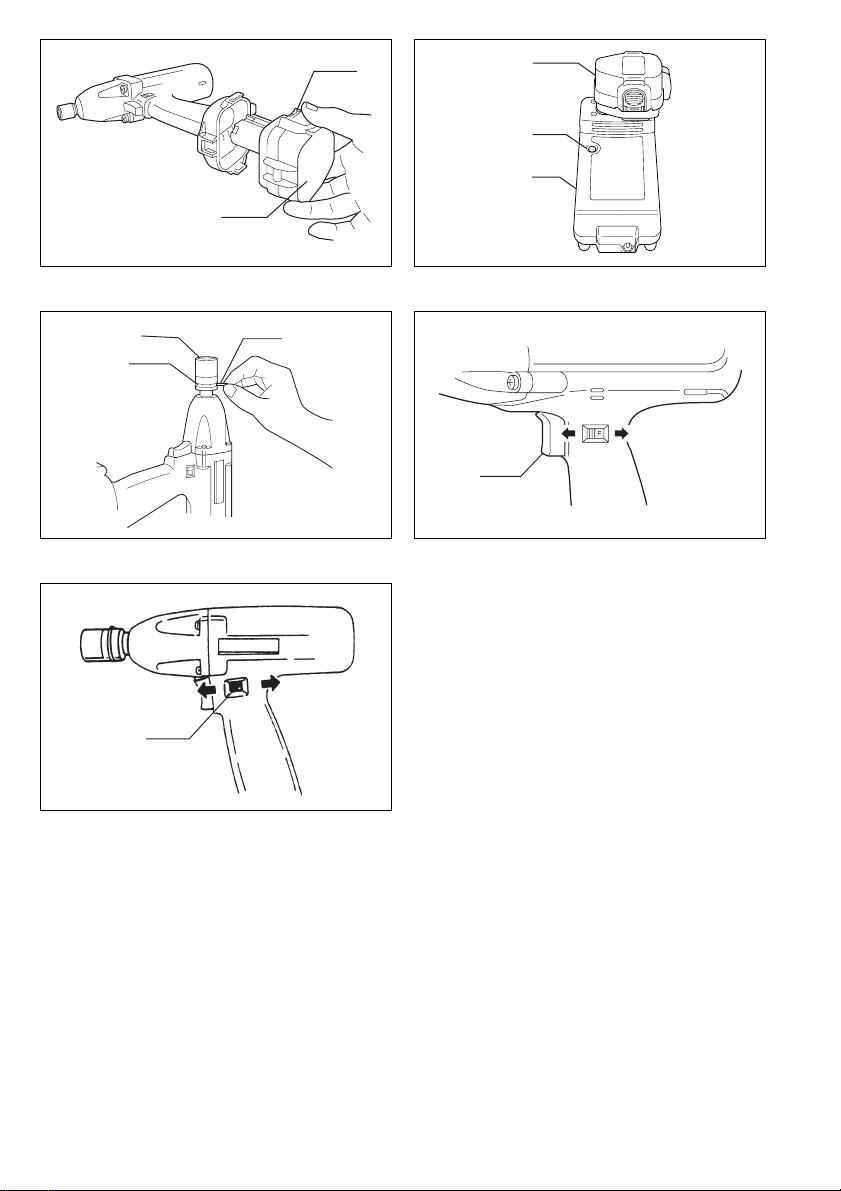

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Charging (Fig. 2)
Plug the battery charger into the proper AC voltage source. The charging light will flash in green color. Insert the bat-
tery cartridge so that the plus and minus terminals on the battery cartridge are on the same sides as their respective
markings on the fast charger. Insert the cartridge fully into the port so that it rests on the charger port floor. When the
battery cartridge is inserted, the charging light color will change from green to red and charging will begin. The charg-
ing light will remain lit steadily during charging. When the charging light color changes from red to green, the charging
cycle is complete. Refer to the table below for the charging time. If you leave the battery cartridge in the charger after
the charging cycle is complete, the charger will switch into its “trickle charge (maintenance charge)” mode. After charg-
ing, unplug the charger from the power source.
CAUTION:
• The battery charger is for charging Makita battery cartridge. Never use it for other purposes or for other manufac-
turer’s batteries.
• When you charge a new battery cartridge or a battery cartridge which has not been used for a long period of time, it
may not accept a full charge. This is a normal condition and does not indicate a problem. You can recharge the bat-
tery cartridge fully after discharging it completely and recharging a couple of times.
• If you charge a battery cartridge from a just-operated tool or a battery cartridge which has been left in a location
exposed to direct sunlight or heat for a long time, the charging light may flash in red color. If this occurs, wait for a
while. Charging will begin after the battery cartridge cools. The battery cartridge will cool faster if you remove the
battery cartridge from the fast charger.
• If the charging light flashes alternately in green and red color, a problem exists and charging is not possible. The ter-
minals on the charger or battery cartridge are clogged with dust or the battery cartridge is worn out or damaged.
• If you wish to charge two battery cartridges, allow 15 minutes between chargings on the fast charger.
Trickle charge (Maintenance charge)
If you leave the battery cartridge in the charger to prevent spontaneous discharging after full charge, the charger will
switch into its “trickle charge (maintenance charge)” mode and keep the battery cartridge fresh and fully charged.
Battery type Capacity (Ah) Number of cells Charging time
1202, 1202A, 1222 (Ni-cd) 2.0 10 Approx. 45 min.
1200, 1220 (Ni-cd) 1.3 10 Approx. 30 min.
1233 (Ni-MH) 2.2 10 Approx. 50 min.
1234 (Ni-MH) 2.6 10 Approx. 60 min.
1235 (Ni-MH) 3.0 10 Approx. 70 min.

6
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely discharged.
Always stop tool operation and charge the battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room temperature at 10°C – 40°C (50°F – 104°F).
Let a hot battery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery cartridge when you do not use it for more than six months.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.
Installing or removing socket (Fig. 3)
Important:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
the socket.
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the orig-
inal position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.
Switch action (Fig.4)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Reversing switch action (Fig. 5)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
This tool has a reversing switch to change the direction of
rotation. Slide the reversing switch to the left for clock-
wise rotation or to the right for counterclockwise rotation.
Operation (Fig. 6 & 7)
The proper fastening torque may differ depending upon
the kind or size of the bolt. The relation between fasten-
ing torque and fastening time is shown in the figures.
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• Hold the tool pointed straight at the bolt or nut without
applying excessive pressure on the tool.
• Excessive fastening torque may damage the bolt or
nut. Before starting your job, always perform a test
operation to verify the adequate fastening speed and
time for your bolt or nut.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square end)
will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of the bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. Type of materials to be fastened, the manner of hold-
ing the tool and the tool speed will affect the torque.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work on
the tool.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Socket (with pin and O-ring)
• Extension bar (with pin and O-ring)
• Universal joint (with pin and O-ring)
• Bit adapter (with pin and O-ring)
• Phillips bit
• Various type of Makita genuine batteries and chargers
• Plastic carrying case

7
FRANÇAIS
Descriptif
1Bouton
2Batterie
3 Témoin de recharge
4 Joint torique
5 Douille
6Tige
7 Gâchette
8 Interrupteur-inverseur
9 Couple de serrage
10 Temps de serrage
11 Secondes
12 Couple de serrage pour
13 Chargeur rapide
SPECIFICATIONS
Modèle 6911HD
Capacités
Boulon standard .............................................. M8 – M14
Boulon à haute résistance ............................. M6 – M12
Tournevis carré................................................... 12,7 mm
Vitesse à vide (min-1) ....................................... 0 – 1800
Percussions par minute .................................... 0 – 2500
Couple de serrage maxi ............................... 1200 kg•cm
Longueur hors tout .............................................. 221 mm
Poids net..................................................................1,8 kg
Tension nominale .............................................. 12 V C.C.
• Etant donné l’évolution constante du programme de
recherche et développement, les spécifications conte-
nues dans ce manuel sont susceptibles de changer
sans préavis.
• Note : Les spécifications peuvent être différentes sui-
vant les pays.
Recommandations pour la sécurité
Pour votre sécurité, suivez les conseils concernant la
sécurité.
PRECAUTIONS TRES IMPORTANTES POUR
LE CHARGEUR ET LA BATTERIE
1. SUIVEZ CES INSTRUCTIONS — Ce manuel con-
tient d’importantes instructions relatives à la
sécurité et au fonctionnement du chargeur.
2. Avant de vous servir du chargeur, lisez toutes
les instructions et précautions relatives (1) au
chargeur, (2) à la batterie, et (3) à l’outil utilisant
la batterie.
3. ATTENTION — Pour éliminer tout risque, ne
chargez que des batteries rechargeables
MAKITA. Tout autre type d’accumulateur peut
éclater, causant dommages ou blessures.
4. N’exposez pas le chargeur à la pluie ou à la
neige.
5. L’utilisation d’un accessoire ni agréé ni vendu
par le fabricant du chargeur peut entraîner un
risque d’incendie, de décharge électrique ou de
blessure.
6. Pour ne pas risquer d’endommager le câble ou la
prise, débranchez en tenant la prise plutôt que le
câble.
7. Assurez-vous que la position du câble ne
l’expose pas à faire trébucher, à être piétiné, ou à
forcer de quelque manière que ce soit.
8. N’utilisez pas le chargeur si le câble ou la prise
sont en mauvais état — en ce cas, changez
ceux-ci immédiatement.
9. N’utilisez pas le chargeur après qu’il ait reçu un
choc, soit tombé à terre ou se trouve endom-
magé en quelque façon ; portez-le d’abord chez
un réparateur qualifié.
10. Ne démontez pas le chargeur ou la batterie ; por-
tez-les chez un réparateur qualifié quand une
réparation devient nécessaire. Un remontage
maladroir peut entraîner une décharge électrique
ou un incendie.
11. Afin de réduire les risques de décharge, débran-
chez le chargeur avant tout entretien ou net-
toyage.
12. La batterie ne doit pas être utilisée sans sur-
veillance par des enfants ou des personnes han-
dicapées.
13. Les jeunes enfants devraient être surveillés pour
s’assurer qu’ils ne jouent pas avec la batterie.
14. Si la durée de fonctionnement devient excessi-
vement courte, cessez immédiatement l’utilisa-
tion. Il pourrait en résulter un risque de
surchauffe, une possibilité de blessures, voire
une explosion.
15. Si l’électrolyte atteint vos yeux, rincez-les à l’eau
claire et consultez immédiatement un médecin. Il
pourrait en résulter la perte de la vue.
PRECAUTIONS SUPPLEMENTAIRES POUR LE
CHARGEUR ET LA BATTERIE
1. Ne chargez pas la batterie quand la température
ambiante est inférieure à 10°C ou supérieure à
40°C.
2. Ne pas alimenter le chargeur
— via un transformateur
— via un redresseur
— par un groupe électrogène.
3. Ne laissez rien recouvrir ou obturer les ouvertu-
res du chargeur.
4. Lorsque vous ne vous servez pas de votre batte-
rie, protégez-en toujours les bornes avec le cou-
vre-batterie.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez pas les bornes avec un matériau
conducteur.
(2) Evitez de ranger la batterie dans un conte-
neur renfermant d’autres objets métalliques,
par exemple des clous, des pièces de mon-
naie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des bles-
sures et même une panne.
6. Ne rangez pas votre outil ou votre batterie dans
des endroits où la température risque de dépas-
ser 50°C.
7. Ne brûlez pas batterie même si elle est sévère-
ment endommagée ou complètement hors
d’usage, car elle risque d’exploser au feu.
8. Veillez à ne pas faire tomber, secouer ni heurter
la batterie.

8
9. N’effectuez pas la recharge à l’intérieur d’une
boîte ou d’un conteneur de quelque sorte que ce
soit. La batterie devra se trouver dans un endroit
bien ventilé pendant la recharge.
Protection de l’environnement
(Pour la Suisse uniquement)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.
PRECAUTIONS SUPPLEMENTAIRES POUR
L’OUTIL
1. Ayez bien conscience que l’outil est constam-
ment en état de marche, car il n’a pas à être rac-
cordé au secteur.
2. Portez des protections anti-bruit.
3. Veillez à ce que la prise ne soit pas usée, fissu-
rée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Veillez toujours à avoir une bonne assise. Assu-
rez-vous qu’il n’y a personne dessous quand
vous utilisez l’outil dans des endroits élevés.
6. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
7. Lorsque vous percez un mur, un plancher ou
tout autre endroit où vous pourriez rencontrer
des fils électriques “sous tension”, NE TOU-
CHEZ AUCUNE DES PIECES METALLIQUES DE
L’OUTIL ! Tenez l’outil uniquement par les surfa-
ces de saisie isolées pour éviter tout risque de
choc électrique si vous percez un fil “sous ten-
sion”.
CONSERVEZ CES INSTRUCTIONS.
MODE D’EMPLOI
Installation et retrait de la batterie (Fig. 1)
• Débranchez toujours l’outil avant d’installer ou de reti-
rer la batterie.
• Pour enlever la batterie, sortez-la de l’outil en appuyant
sur les boutons placés de chaque côté de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie à
fond jusqu’à ce qu’elle se verrouille dans un déclic.
Sinon, la batterie risque de tomber accidentellement de
l’outil, ce qui pourrait blesser des personnes.
• Ne forcez jamais quand vous introduisez la batterie. Si
la batterie ne rentre pas aisément, c’est que vous ne
l’insérez pas correctement.
Recharge (Fig. 2)
Branchez le chargeur dans une prise secteur de la tension voulue. Le témoin de charge clignote en vert. Introduisez la
batterie de façon que les bornes positive et négative soient du même côté que leurs indications respectives sur le
chargeur rapide lui-même. Enfoncez la batterie à fond dans l’orifice du chargeur de façon qu’elle repose bien à plat sur
le fond de l’orifice. Lorsque la batterie est insérée, le témoin de charge passe du vert au rouge et la recharge com-
mence. Le témoin de charge reste allumé en continu pendant toute la durée de la recharge. Quand le témoin de
charge passe du rouge au vert, le cycle de recharge est terminé. Les durées de recharge sont indiquées dans le
tableau ci-dessous. Si vous laissez la batterie dans le chargeur lorsque le cycle de recharge est terminé, le chargeur
passe en mode de “charge de compensation (charge d’entretien)”. Après la recharge, débranchez le chargeur de la
prise secteur.
ATTENTION :
• Le chargeur est conçu pour la recharge des batteries Makita. Ne l’utilisez jamais à d’autres fins ni pour des batteries
d’autres marques.
• Quand vous chargez une batterie neuve ou une batterie qui n’a pas été utilisée pendant longtemps, il se peut qu’elle
ne se recharge pas complètement. Ceci est normal. Vous pourrez recharger la batterie complètement après l’avoir
déchargée puis rechargée deux ou trois fois de suite.
• Si vous rechargez la batterie d’un outil qui vient juste de fonctionner, ou une batterie qui est restée en plein soleil ou
à la chaleur pendant longtemps, il se peut que le témoin de charge clignote en rouge. Dans ce cas, attendez quel-
ques instants. La recharge commencera lorsque la batterie aura refroidi. La batterie refroidira plus vite si vous la sor-
tez du chargeur.
• Si le témoin de charge clignote alternativement en vert puis en rouge, c’est qu’il y a un problème et que la recharge
n’est pas possible. Les bornes du chargeur ou de la batterie sont recouvertes de poussière, ou la batterie est usée
ou endommagée.
• Si vous voulez recharger deux batteries l’une après l’autre, attendez un quart d’heure entre les deux charges.
Charge de compensation (charge d’entretien)
Si vous laissez la batterie dans le chargeur pour éviter toute décharge spontanée après une recharge complète, le
chargeur passe en mode de “charge de compensation (charge d’entretien)” pour maintenir la batterie fraîche et
rechargée à plein.
Type de batterie Capacité (Ah) Nombre d’accus Durée de recharge
1202, 1202A, 1222 (Ni-cd) 2,0 10 Environ 45 mn
1200, 1220 (Ni-cd) 1,3 10 Environ 30 mn
1233 (Ni-MH) 2,2 10 Environ 50 mn
1234 (Ni-MH) 2,6 10 Environ 60 mn
1235 (Ni-MH) 3,0 10 Environ 70 mn

9
Conseils pour obtenir la durée de service maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit complètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement chargée.
Une surcharge réduira la durée de service de la batterie.
3. Rechargez la batterie à une température ambiante comprise entre 10°C et 40°C.
Si la batterie est chaude, laissez-la refroidir avant de la recharger.
4. Rechargez la batterie à hydrure métallique de nickel lorsqu’elle reste inutilisée pour plus de six mois.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille (Fig. 3)
Important :
Vérifiez toujours que le contact est coupé et que la batte-
rie est retirée avant d’installer ou de retirer la douille.
Retirez le joint torique de la rainure de la douille et retirez
la tige de la douille. Insérez la douille dans le piton de
l’outil de façon que l’orifice de la douille soit aligné sur
l’orifice du piton. Insérez la tige dans l’orifice de la douille
et dans celui du piton. Puis, ramenez le joint torique à sa
position d’origine dans la rainure de la douille pour ver-
rouiller la tige. Pour retirer la douille, procédez dans
l’ordre inverse de l’installation.
Interrupteur (Fig. 4)
ATTENTION :
Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle revient
sur la position “OFF” quand vous la relâchez.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous aug-
mentez la pression sur la gâchette. Pour arrêter l’outil,
relâchez la gâchette.
Interrupteur d’action inverse (Fig. 5)
ATTENTION :
• Vérifiez toujours le sens de rotation de l’outil avant de
l’utiliser.
• Ne déplacez l’interrupteur-inverseur qu’une fois l’outil
complètement arrêté. Si vous inversez le sens de rota-
tion avant l’arrêt complet, vous risquez d’endommager
l’outil.
L’outil est muni d’un interrupteur-inverseur qui intervertit
le sens de rotation. Faites glisser l’inverseur vers la gau-
che pour obtenir une rotation vers la droite, et vers la
droite pour obtenir une rotation vers la gauche.
Fonctionnement (Fig. 6 et 7)
Le couple de serrage peut varier en fonction du type et de
la dimension du boulon. Les rapports entre le couple de
serrage et le temps de serrage sont indiqués sur les figures.
Tenez l’outil fermement et placez la douille sur le boulon
ou sur l’écrou. Mettez l’outil en marche et serrez pendant
le temps de serrage voulu.
REMARQUE :
• Tenez l’outil dirigé droit sur le boulon ou l’écrou sans
appuyer trop fort sur l’outil.
• Un couple de serrage excessif risque d’endommager le
boulon ou l’écrou. Avant de commencer le travail, effec-
tuez toujours un essai pour vérifier que la vitesse et le
temps de serrage conviennent pour le boulon ou
l’écrou en question.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombera et le couple de ser-
rage sera réduit.
2. Douille
• L’utilisation d’une douille de mauvaise dimension
entraînera une réduction du couple de serrage.
• Une douille usée (usure sur l’extrémité hexagonale
ou l’extrémité carrée) entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage
variera en fonction du boulon.
• Même si les diamètres de boulon sont les mêmes,
le couple de serrage variera en fonction du coeffi-
cient de couple, de la catégorie du boulon et de la
longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit quelque peu la force de serrage de la
boulonneuse. Compenser en serrant plus longtemps.
5. Le type des matériaux à serrer, la manière dont vous
tenez l’outil et la vitesse de l’outil auront un effet sur
le couple.
ENTRETIEN
ATT EN TI ON :
Assurez-vous toujours que l’outil est hors tension et que
la batterie a été enlevée avant d’effectuer toute interven-
tion sur l’outil.
Pour maintenir la sécurité et la fiabilité de l’outil, les répa-
rations, l’entretien ou les réglages doivent être effectués
par le Centre d’Entretien Makita.
ACCESSOIRES
ATT EN TI ON :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Douille (avec tige et joint torique)
• Barre de rallonge (avec tige et joint torique)
• Joint universel (avec tige et joint torique)
• Adaptateur de mèche (avec tige et joint torique)
• Embout Phillips
• Les divers types de batteries et chargeurs Makita
authentiques
• Mallette de transport en plastique

10
DEUTSCH
Übersicht
1 Entriegelungsknopf
2 Blockakku
3 Ladekontrolleuchte
4 O-Ring
5 Steckschlüsseleinsatz
6 Stift
7 Ein-Aus-Schalter
8 Drehrichtungsumschalter
9 Anzugsmoment
10 Anzugszeit
11 Sekunden
12 Korrektes Anzugsmoment für
13 Schnelladegerät
TECHNISCHE DATEN
Modell 6911HD
Arbeitsleistung
Standardschraube ............................................ M8 – M14
HV-Schraube .................................................... M6 – M12
Vierkantantrieb ................................................... 12,7 mm
Leerlaufdrehzahl (min-1).....................................0 – 1 800
Schlagzahl pro Minute........................................0 – 2 500
Max. Anzugsmoment.....................................1 200 kg•cm
Gesamtlänge....................................................... 221 mm
Nettogewicht........................................................... 1,8 kg
Nennspannung....................................................DC 12 V
• Im Zuge der Entwicklung und des technischen Fort-
schritts behalten wir uns das Recht vor, Änderungen an
den technischen Daten ohne Vorankündigung vorzu-
nehmen.
• Hinweis: Die technischen Daten können von Land zu
Land unterschiedlich sein.
Sicherheitshinweise
Bitte lesen Sie zu Ihrer eigenen Sicherheit die beiliegen-
den Sicherheitshinweise durch.
WICHTIGE SICHERHEITSHINWEISE
1. DIESE ANWEISUNGEN GUT AUFBEWAHREN —
Diese Betriebsanleitung enthält wichtige Sicher-
heits- und Gebrauchsanweisungen für Ladege-
räte.
2. Lesen Sie vor der Benutzung des Ladegerätes
alle Anweisungen und Warnhinweise, die auf (1)
dem Ladegerät, (2) Akku und (3) Akku-Gerät
angebracht sind.
3. VORSICHT — Um die Verletzungsgefahr zu redu-
zieren, dürfen nur Makita-Akkus verwendet wer-
den. Andere Akku-Typen können platzen und
Verletzungen oder Sachschäden verursachen.
4. Setzen Sie Ladegerät und Akku weder Regen
noch Schnee aus.
5. Die Verwendung von Zubehör, das nicht vom
Ladegerät-Hersteller empfohlen oder verkauft
wird, kann Feuer, elektrische Schläge oder Ver-
letzungen verursachen.
6. Um Beschädigung des Netzsteckers und Netzka-
bels zu vermeiden, ziehen Sie beim Trennen des
Ladegerätes vom Stomnetz nicht an der Netzan-
schlußleitung, sondern nur am Netzstecker.
7. Verlegen Sie die Netzanschlußleitung so, daß
niemand darauf tritt, darüber stolpert oder son-
stigen Belastungen ausgesetzt wird.
8. Betreiben Sie das Ladegerät nicht mit einer
beschädigten Netzanschlußleitung oder
Stecker — beschädigte Teile sind unverzüglich
auszuwechsein.
9. Betreiben Sie das Ladegerät nicht, wenn es star-
ken Erschütterungen ausgesetzt, fallen gelassen
oder sonstwie beschädigt wurde. Bringen Sie es
in diesem Fall zu einem qualifizierten Kunden-
diensttechniker.
10. Versuchen Sie nicht, das Ladegerät oder den
Akku zu zerlegen, sondern bringen Sie es zu
einem qualifizierten Kundendiensttechniker,
wenn Wartungs- oder Reparaturarbeiten erfor-
derlich sind. Falscher Zusammenbau kann die
Ursache für elektrische Schläge oder Feuer sein.
11. Um die Gefahr von elektrischen Schlägen auszu-
schließen, müssen Sie das Ladegerät stets vom
Stromnetz trennen, bevor Sie mit Wartungs- oder
Reinigungsarbeiten beginnen.
12. Das Ladegerät sollte nicht von kleinen Kindern
oder gebrechlichen Personen ohne Beaufsichti-
gung benutzt werden.
13. Kleine Kinder sollten beaufsichtigt werden, um
sicherzugehen, daß sie nicht mit dem Ladegerät
spielen.
14. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
15. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
ZUSÄTZLICHE SICHERHEITSREGELN FÜR
LADEGERÄT UND AKKU
1. Laden Sie den Akku nicht bei Temperaturen
unter 10°C oder über 40°C.
2. Schließen Sie das Ladegerät nicht an einen
Spartransformator, Generator oder eine Gleich-
strom-Steckdose an.
3. Achten Sie darauf, daß die Lüftungsöffnungen
des Ladegerätes durch nichts verdeckt oder ver-
stopft werden.
4. Die Kontakte des Akkus außerhalb der Maschine
oder des Ladegerätes mit der Kontaktschutz-
haube abdecken, um einen Kurzschluß durch
metallische Überbrückung zu verhindern.

11
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Schrauben, Münzen, usw.
(3) Setzen Sie den Akku weder Regen noch Was-
ser aus.
Ein Kurzschluß des Akkus verursacht starken
Stromfluß und dadurch als Folge Überhitzung,
die Verbrennungen sowie ein Verschmelzen des
Akkus herbeiführen können.
6. Lagern Sie Wekzeug und Akku nicht an Orten, an
denen die Temperatur 50°C erreicht oder über-
steigt.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, daß der Akku nicht fallen
gelassen, Erschütterungen oder Stößen ausge-
setzt wird.
9. Laden Sie den Akku niemals innerhalb eines
Kartons oder eines geschlossenen Behälters.
Der Akku darf nur an einem gut belüfteten Ort
geladen werden.
Umweltschutz
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
• Ihr Beitrag zum Umweltschutz: Bringen
Sie bitte die gebrauchte Batterie an eine
offizielle Sammelstelle zurück.
ZUSÄTZLICHE SICHERHEITSREGELN FÜR
DIE MASCHINE
1. Beachten Sie, daß diese Maschine stets
betriebsbereit ist, da sie nicht erst an eine Netz-
steckdose angeschlossen werden muß.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
4. Halten Sie die Maschine mit festem Griff.
5. Achten Sie stets auf sicheren Stand. Vergewis-
sern Sie sich bei Einsatz der Maschine an hoch-
gelegenen Arbeitsplätzen, daß sich keine
Personen darunter aufhalten.
6. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
7. Achten Sie beim Bohren in Wände, Fußböden
oder sonstige Stellen, an denen sich stromfüh-
rende Leitungen befinden können, stets darauf,
daß Sie KEINE METALLTEILE DER MASCHINE
BERÜHREN! Halten Sie die Maschine nur an den
isolierten Griffflächen, um beim versehentlichen
Anbohren einer stromführenden Leitung einen
elektrischen Schlag zu vermeiden.
BEWAHREN SIE DIESE ANLEITUNG GUT AUF.
BEDIENUNGSANLEITUNG
Anbringen und Abnehmen des Akkus
(Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus der
Maschine heraus, während Sie die Entriegelungs-
knöpfe auf beiden Seiten drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Maschinengehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Anderenfalls kann er aus der Maschine her-
ausfallen und Sie oder umstehende Personen verlet-
zen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Laden (Abb. 2)
Schließen Sie das Ladegerät an eine geeignete Netzspannungsquelle an. Die Ladekontrolleuchte blinkt grün. Setzen
Sie den Akku so ein, daß sich Plus- und Minuspol auf der gleichen Seite wie die entsprechenden Markierungen am
Ladegerät befinden. Führen Sie den Akku bis zum Anschlag in die Öffnung des Ladegerätes ein. Sobald der Akku ein-
gesetzt wird, wechselt die Farbe der Ladekontrolleuchte von Grün nach Rot, und der Ladevorgang beginnt. Die Lade-
kontrolleuchte leuchtet während des Ladevorgangs ständig. Wenn die Farbe der Ladekontrolleuchte von Rot nach
Grün wechselt, ist der Ladevorgang beendet. Die Ladezeiten sind in der nachfolgenden Tabelle aufgeführt. Wird der
Akku nach Abschluß des Ladevorgangs im Ladegerät gelassen, schaltet das Ladegerät auf den Erhaltungslademodus
um. Nach dem Laden das Ladegerät vom Akku und vom Netz trennen.

12
VORSICHT:
• Das Ladegerät ist ausschließlich zum Laden von MAKITA-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für
einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.
• Wenn Sie einen neuen oder längere Zeit unbenutzten Akku laden, wird möglicherweise keine volle Ladung erzielt.
Dies ist normal und stellt kein Anzeichen für eine Störung dar. Der Akku läßt sich vollkommen aufladen, nachdem er
ein paarmal vollständig entladen und wieder aufgeladen worden ist.
• Wenn Sie einen Akku laden, der von einer kurz zuvor benutzten Maschine abgenommen wurde, oder der längere
Zeit direkter Sonnenbestrahlung oder Wärme ausgesetzt war, kann die Ladekontrolleuchte in Rot blinken. Warten
Sie in diesem Fall eine Weile. Sobald der Akku abgekühlt ist, wird der Ladevorgang fortgesetzt. Der Akku kühlt
schneller ab, wenn Sie ihn aus dem Ladegerät entfernen.
• Falls die Ladekontrolleuchte abwechselnd grün und rot blinkt, liegt eine Störung vor; der Akku kann nicht geladen
werden. Möglicherweise sind die Kontakte des Ladegerätes oder des Akkus verschmutzt, oder der Akku ist ver-
braucht oder beschädigt.
• Wenn zwei Akkus nacheinander geladen werden sollen, lassen Sie das Ladegerät zwischendurch 15 Minuten lang
abkühlen.
Erhaltungsladung
Wird der Akku im Ladegerät gelassen, um Selbstentladung nach einer vollen Ladung zu vermeiden, schaltet das
Ladegerät auf den Erhaltungslademodus um, so daß der Akku frisch und voll geladen bleibt.
Tips zur Erhaltung der maximalen Akkulebensdauer
1. Laden Sie den Akku, bevor er vollkommen entladen ist.
Schalten Sie stets die Maschine aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschineleistung
bemerken.
2. Unterlassen Sie erneutes Laden eines voll geladenen Akkus.
Überladen verkürzt die Lebensdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur (10°C bis 40°C).
Lassen Sie einen heißen Akku vor dem Laden abkühlen.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüssel-
einsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein fal-
sches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter. Näheres zur
Steckschlüsselgröße entnehmen Sie bitte dem Zubehör-
abschnitt.
Montage und Demontage des
Steckschlüsseleinsatzes (Abb. 3)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder Demon-
tieren des Steckschlüsseleinsatzes stets, daß die
Maschine ausgeschaltet und der Akku herausgenommen
ist.
Den O-Ring aus der Nut im Steckschlüsseleinsatz entfer-
nen, und den Stift aus dem Steckschlüsseleinsatz her-
ausziehen. Den Steckschlüsseleinsatz so in den Flansch
der Maschine einsetzen, daß die Bohrung im Steck-
schlüsseleinsatz auf die Bohrung im Flansch ausgerich-
tet ist. Den Stift durch die Bohrung in
Steckschlüsseleinsatz und Flansch einführen. Dann den
O-Ring wieder in die Nut des Steckschlüsseleinsatzes
einsetzen, um den Stift zu arretieren. Zum Demontieren
des Steckschlüsseleinsatzes ist das Montageverfahren
umgekehrt anzuwenden.
Schalterbedienung (Abb. 4)
VORSICHT:
Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, daß der Ein-Aus-Schalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-Stel-
lung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Ein-Aus-Schalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten den Ein-Aus-Schalter loslassen.
Drehrichtungsumschalter (Abb. 5)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine zum vollkommenen Stillstand
gekommen ist. Anderenfalls kann die Maschine
beschädigt werden.
Diese Maschine besitzt einen Drehrichtungsumschalter.
Schieben Sie den Drehrichtungsumschalter nach links
für Rechtsdrehung oder nach rechts für Linksdrehung.
Akkutyp Leistung (Ah) Anzahl der Zellen Ladezeit mit
1202, 1202A, 1222 (Ni-cd) 2,0 10 ca. 45 Min
1200, 1220 (Ni-cd) 1,3 10 ca. 30 Min
1233 (Ni-MH) 2,2 10 ca. 50 Min
1234 (Ni-MH) 2,6 10 ca. 60 Min
1235 (Ni-MH) 3,0 10 ca. 70 Min

13
Betrieb (Abb. 6 u. 7)
Das korrekte Anzugsmoment kann je nach Art oder
Größe der Schraube unterschiedlich sein. Der Zusam-
menhang zwischen Anzugsmoment und Anzugszeit ist
aus den Abbildungen ersichtlich.
Halten Sie die Maschine mit festem Griff, und setzen Sie
den Steckschlüsseleinsatz auf die Schraube oder Mutter.
Schalten Sie die Maschine ein, und ziehen Sie das Befe-
stigungselement für die korrekte Anzugszeit an.
HINWEIS:
• Halten Sie die Maschine gerade gegen die Schraube
oder Mutter, ohne übermäßigen Druck auszuüben.
• Ein zu hohes Anzugsmoment kann zu einer Beschädi-
gung der Schraube oder Mutter führen. Führen Sie vor
Arbeitsbeginn stets eine Probeverschraubung durch,
um die geeignete Anzugsdrehzahl und Anzugszeit für
die jeweilige Schraube oder Mutter zu ermitteln.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem
Drehmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Steckschlüsseleinsatz
• Die Verwendung eines Steckschlüsseleinsatzes
der falschen Größe bewirkt eine Verringerung des
Anzugsmoments.
• Ein abgenutzter Steckschlüsseleinsatz (Verschleiß
am Sechskant- oder Vierkantende) verursacht
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das
Anzugsmoment je nach dem Durchmesser der
Schraube.
• Selbst wenn Schrauben den gleichen Durchmes-
ser haben, ist das korrekte Anzugsmoment je nach
Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Durch den Gebrauch des Gelenkaufsatzes oder des
Verlängerungsstücks verringert sich die Anzugslei-
stung des Schlagschraubers etwas. Kompensieren
Sie diesen Effekt durch eine etwas längere Anzugs-
zeit.
5. Die Art des zu befestigenden Materials, die Art und
Weise, wie die Maschine gehalten wird, und die
Maschinendrehzahl beeinflussen das Drehmoment.
WARTUNG
VORSICHT:
Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Schalter in der “OFF”- Position befindet und der Akku
aus dem Gerät entfernt ist.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Ein-
stellarbeiten nur von Makita autorisierten Werkstätten
oder Kundendienstzentren unter ausschließlicher Ver-
wendung von Makita-Originalersatzteilen ausgeführt
werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Steckschlüsseleinsatz (mit Stift und O-Ring)
• Verlängerungsstücks (mit Stift und O-Ring)
• Gebrauch des Gelenkaufsatzes (mit Stift und O-Ring)
• Einsatzadapter (mit Stift und O-Ring)
• Kreuzschlitz-Schraubendrehereinsatz
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Plastikkoffer

14
ITALIANO
Visione generale
1Bottone
2 Cartuccia batteria
3 Spia di carica
4 Anello ad O
5 Presa
6 Perno
7 Interruttore
8 Interruttore di inversione
9 Coppia di serraggio
10 Tempo di serraggio
11 Secondi
12 Coppia di serraggio corretta per
13 Caricatore rapido
DATI TECNICI
Modello 6911HD
Capacità
Bullone standard .............................................. M8 – M14
Bullone ad alta resistenza a trazione ............... M6 – M12
Trasmissione quadra .......................................... 12,7 mm
Velocità a vuoto (min-1) ..................................... 0 – 1.800
Numero colpi/min. ............................................. 0 – 2.500
Coppia di serraggio max. ............................. 1.200 kg•cm
Lunghezza totale ................................................. 221 mm
Peso netto .............................................................. 1,8 kg
Tensione nominale ............................................. C.c. 12V
• Questi dati sono soggetti a modifiche senza avviso a
causa del nostro programma di ricerca e sviluppo conti-
nui.
• Nota: I dati tecnici potrebbero differire da paese a
paese.
Suggerimenti per la sicurezza
Per la propria sicurezza, riferirsi alle istruzioni accluse.
ISTRUZIONI DI SICUREZZA IMPORTANTI PER
CARICATORI E BATTERIE
A CARTUCCIA
1. RISPETTARE QUESTE ISTRUZIONI — Questo
manuale contiene importanti regole di sicurezza
e di lavorazione per il caricatore delle batterie.
2. Prima di usare il caricatore delle batterie, leg-
gere tutte le istruzioni e precauzioni scritte (1)
sul caricatore delle batterie (2) sulle batterie e (3)
utensili che usano le batterie.
3. ATTENZIONE — Per ridurre il rischio di ferirsi,
caricare solamente batterie ricaricabili della
Makita. Altri tipi di batterie possono scoppiare
causando danni e ferite alle persone.
4. Non esporre il caricatore alla pioggia oppure alla
neve.
5. L’uso di un attacco non raccomandato o venduto
dal costruttore del caricatore di batterie può
diventare la causa d’incendio, di scosse elettri-
che, oppure di ferite alle persone.
6. Per ridurre il rischio di danneggiare il cavo elet-
trico o la spina, quando si vuole staccare il cavo
dalla presa sul muro non tirare per il cavo ma
prendere direttamente la spina in mano.
7. Assicurarsi che il cavo è posato in modo da non
essere pestato, attorcigliato oppure messo in
condizioni di essere danneggiato oppure stirato.
8. Non mettere in operazione il caricatore delle bat-
terie con un cavo o una spina in cattive condi-
zioni. Sostituire immediatamente.
9. Non mettere in operazione un caricatore quando
ha ricevuto una botta, quando è stato fatto
cadere, oppure è stato danneggiato in una
maniera qualsiasi. Portatelo subito ad un nego-
zio di fiducia per le riparazioni del caso.
10. Non smontare il caricatore o le batterie a cartuc-
cia. Portatelo da un negozio di fiducia se è
necessario fare qualche riparazione. Un rimon-
taggio sbagliato può causare scosse elettriche
oppure un incendio.
11. Per ridurre il rischio di scosse elettriche, stac-
care il caricatore dalla presa di corrente prima di
tentare qualsiasi lavoro di manutenzione oppure
di pulizia. Il rischio non sarebbe ridotto col solo
distacco dell’interruttore.
12. Il caricabatteria non deve essere usato dai bam-
bini o dagli infermi senza supervisione.
13. I bambini devono essere sorvegliati perché non
giochino con il caricabatteria.
14. Se il tempo di funzionamento diventa eccessiva-
mente corto, smettere immediatamente di usare
l’utensile, perché potrebbe surriscaldarsi con
pericolo di bruciature ed anche di esplosione.
15. Se l’elettrolito dovesse finire negli occhi, sciac-
quarli con acqua pulita e rivolgersi immediata-
mente a un medico. C’è pericolo di perdita dela
vista.
ULTERIORI REGOLE DI SICUREZZA PER
CARICATORI E BATTERIE
A CARTUCCIA
1. Non caricare le batterie a cartuccia quando la
temperatura è sotto i 10°C oppure sopra i 40°C.
2. Non tentare di usare un trasformatore per
aumentare la tensione, un generatore oppure
qualsiasi sorgente di corrente diretta (DC).
3. Non lasciar coprire oppure intasare le aperture
del caricatore.
4. Quando la capsula delle batterie non si usa,
coprite sempre i poli della batteria con il copri-
batteria.
5. Non cortocircuitare la cartuccia batteria:
(1) Non toccare i terminali con un materiale con-
duttivo.
(2) Evitare di conservare la cartuccia batteria in
un contenitore insieme con altri oggetti
metallici, come chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all’acqua o
alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, surriscaldamento,
possibili bruciature ed anche un guasto.
6. Non immagazzinare l’utensile e le batterie a car-
tuccia in luoghi dove la temperatura può rag-
giungere oppure superare i 50°C.
7. Non buttare nel fuoco le batterie a cartuccia
anche se sono estremamente danneggiate
oppure completamente fuori uso. Le batterie
potrebbero esplodere nel fuoco.
8. Stare attenti a non far cadere, agitare o sbattere
la batteria.

15
9. Non caricare la batteria dentro una scatola o un
qualsiasi altro contenitore. Durante la carica, la
batteria deve trovarsi in un luogo ben ventilato.
(Per la Svizzera soltanto)
Protezione dell’ambiente
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
REGOLE ADDIZIONALI DI SICUREZZA PER
L’ U T E N S I L E
1. Tener presente che questo utensile è sempre in
condizione di funzionare, in quanto non è neces-
sario collegarlo alla presa di corrente.
2. Indossare una cuffia o auricolari afonizzanti per
proteggere l’udito.
3. Prima dell’installazione, controllare con cura che
la presa non presenti segni di usura, crepe o
danni.
4. Tenere saldamente l’utensile.
5. Accertarsi sempre di avere i piedi saldamente
appoggiati. Accertarsi che sotto non ci sia nes-
suno quando si usa l’utensile in un posto alto.
6. La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Con-
trollare la coppia con una chiave torsiometrica.
7. Perforando le pareti, il pavimento o dovunque ci
sono fili elettrici sotto tensione, NON TOCCARE
ALCUNA PARTE METALLICA DELL’UTENSILE!
Per evitare scosse elettriche se si fora un filo
sotto tensione, tenere l’utensile soltanto per le
sue superfici isolate.
CONSERVARE QUESTE ISTRUZIONI.
ISTRUZIONI PER L’USO
Installazione o rimozione della cartuccia batteria
(Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, estrarla dall’uten-
sile schiacciando i bottoni ad entrambi i lati della batte-
ria.
• Per inserire la cartuccia batteria, allineare l’appendice
della cartuccia batteria con la scanalatura dell’alloggia-
mento e spingerla in posizione. Inserirla sempre com-
pletamente finché si blocca in posizione con un leggero
scatto. In caso contrario, potrebbe accidentalmente
cadere fuori ferendo l’operatore o chi è vicino.
• Non usare forza per inserire la cartuccia batteria. Se
non entra facilmente nell’utensile, vuol dire che non è
inserita correttamente.
Carica (Fig.2)
Collegare il carica batteria ad una presa di corrente alternata. La spia di carica lampeggia in verde. Inserire la cartuc-
cia batteria in modo che i suoi terminali più e meno si trovino allineati con i segni corrispondenti sul caricatore rapido.
Inserire completamente la cartuccia batteria nel suo alloggiamento, in modo che si trovi adagiata sul fondo del carica-
tore. Quando si inserisce la cartuccia batteria, il colore della spia di carica cambia da verde a rosso e la carica comin-
cia. La spia di carica rimane sempre accesa durante la carica. Il ciclo è completo quando la spia di carica cambia da
rossa a verde. Per il tempo di carica, riferirsi alla tabella sotto. Se si lascia la cartuccia batteria nel caricatore dopo il
completamento del ciclo di carica, il caricatore si dispone nel modo di “carica centellinare (carica di manutenzione)”.
Dopo la carica, staccare la spina del cavo di alimentazione del caricatore dalla presa di corrente.
ATTENZIONE:
• Il carica batteria serve a caricare le cartucce batteria Makita. Mai usarlo per altri scopi o per caricare le batterie di
altri fabbricanti.
• Quando si carica una nuova cartuccia batteria o una cartuccia batteria che non è stata usata per un lungo periodo di
tempo, essa potrebbe non accettare una carica completa. Ciò è normale e non indica un problema. La cartuccia bat-
teria può essere ricaricata completamente dopo che è stata scaricata completamente e ricaricata un paio di volte.
• Se si carica una cartuccia batteria subito dopo aver usato l’utensile, oppure una cartuccia batteria che è rimasta a
lungo esposta alla luce diretta del sole o al calore, la spia di carica potrebbe lampeggiare in rosso. In tal caso, aspet-
tare qualche tempo. La carica comincia dopo che la cartuccia batteria si è raffreddata. La cartuccia batteria si raf-
fredda più velocemente se la si rimuove dal caricatore rapido.
• Se la spia di carica lampeggia altternativamente in verde e in rosso, vuol dire che c’è un problema e la carica non è
possibile. I terminali del caricatore o della cartuccia batteria potrebbero essere intasati di polvere, oppure la cartuc-
cia batteria è usurata o danneggiata.
• Se si desidera caricare due cartucce batteria, aspettare 15 minuti tra le cariche con il caricatore rapido.
Carica centellinare (carica di manutenzione)
Se si lasciano le cartucce batteria nel caricatore per evitare che si scarichino da sole dopo una carica completa, il cari-
catore si dispone nel modo di “carica centellinare (carica di manutenzione)” e mantiene le cartucce batteria completa-
mente cariche.
Tipo di batteria Capacità (Ah) Numero di celle Tempo di carica
1202, 1202A, 1222 (Ni-cd) 2,0 10 45 min. circa
1200, 1220 (Ni-cd) 1,3 10 30 min. circa
1233 (Ni-MH) 2,2 10 50 min. circa
1234 (Ni-MH) 2,6 10 60 min. circa
1235 (Ni-MH) 3,0 10 70 min. circa

16
Suggerimenti per prolungare al massimo la vita della cartuccia batteria
1. Caricare la cartuccia batteria prima che si scarichi completamente. Smettere sempre di usare l’utensile e caricare
la cartuccia batteria quando si nota una diminuzione di potenza dell’utensile.
2. Non si deve mai caricare una cartuccia batteria completamente carica.
La carica eccessiva riduce la vita di servizio della cartuccia batteria.
3. Caricare la cartuccia batteria ad una temperatura ambiente compresa tra i 10°C e i 40°C.
Aspettare che una cartuccia batteria calda si raffreddi prima di caricarla.
4. Caricare la batteria ibrida al nichel-metallo se non la si usa per più di sei mesi.
Selezione della presa corretta
Usare sempre la presa di dimensioni corrette per i bulloni
e i dadi. Una presa di dimensioni sbagliate potrebbe pro-
durre una coppia di serraggio imprecisa e inconsistente
e/o danneggiare il bullone o il dado.
Installazione o rimozione della presa (Fig. 3)
Importante:
Accertarsi sempre che l’utensile sia spento e che la car-
tuccia batteria sia stata rimossa prima di installare o di
rimuovere la presa.
Spostare l’anello ad O fuori dalla scanalatura della presa,
e togliere il perno dalla presa. Montare la presa sulla
testata dell’utensile in modo che il foro della presa sia
allineato con il foro della testata. Inserire il perno nel foro
della presa e della testata. Rimettere poi l’anello ad O
nella sua posizione originale nella scanalatura della
presa, per bloccare il perno. Per rimuovere la presa,
seguire il procedimento opposto di installazione.
Azionamento dell’interruttore (Fig. 4)
ATTENZIONE:
Prima di inserire la cartuccia batteria nell’utensile, accer-
tarsi sempre che l’interruttore funzioni correttamente e
torni sulla posizione “OFF” quando viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente il gril-
letto dell’interruttore. La velocità dell’utensile aumenta
con l’aumento della pressione sul grilletto. Rilasciare il
grilletto per fermare l’utensile.
Azionamento dell’interruttore di inversione (Fig. 5)
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima
dell’uso.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
direzione di rotazione prima dell’arresto dell’utensile, lo
si potrebbe danneggiare.
Questo utensile è dotato di un interruttore di inversione
per cambiare la direzione di rotazione. Spingere l’inter-
ruttore di inversione a sinistra per la rotazione in senso
orario, e a destra per la rotazione in senso antiorario.
Funzionamento (Fig. 6 e 7)
La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Il rapporto tra
la coppia di serraggio e il tempo di serraggio è mostrato
nelle figure.
Tenere saldamente l’utensile e mettere la presa sopra il
bullone o dado. Avviare l’utensile e stringere per il tempo
di serraggio appropriato.
NOTA:
• Tenere l’utensile puntato diritto sul bullone o dado,
senza esercitarvi sopra una pressione eccessiva.
• Una coppia di serraggio eccessiva potrebbe danneg-
giare il bullone o dado. Prima di cominciare il lavoro,
fare sempre una prova per verificare la velocità e il
tempo di serraggio appropriati per il bullone o dado.
Ci sono vari fattori che influenzano la coppia di serraggio,
compresi quelli seguenti. Dopo il serraggio, controllare
sempre la coppia con una chiave torsiometrica.
1. Quando la cartuccia batteria è quasi completamente
scarica, la tensione cala e la coppia di serraggio si
riduce.
2. Presa
• La coppia di serraggio si riduce se non si usa una
presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una presa
usurata (usura dell’estremità esagonale o qua-
drata).
3. Bullone
• Anche se il coefficiente di coppia e la classe del
bullone sono gli stessi, la coppia di serraggio cor-
retta differisce secondo il diametro del bullone.
• Anche se il diametro dei bulloni è lo stesso, la cop-
pia di serraggio corretta differisce secondo il coef-
ficiente di coppia, la classe e la lunghezza del
bullone.
4. L’uso del giunto universale o della barra di prolunga
riduce alquanto la forza della avvitatrice a impatto.
Compensare con un tempo di serraggio più lungo.
5. La coppia di serraggio è influenzata dal tipo di mate-
riali da stringere, dal modo di tenere l’utensile e dalla
velocità dell’utensile.
MANUTENZIONE
ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile, assi-
curatevi sempre che essa sia spenta e che la batteria sia
rimossa.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Presa (con perno e anello ad O)
• Barra di prolunga (con perno e anello ad O)
• Giunto universale (con perno e anello ad O)
• Adattatore punta (con perno e anello ad O)
• Punta a croce
• Vari tipi di batterie e caricatori genuini Makita
• Valigetta di plastica

17
NEDERLANDS
Verklaring van algemene gegevens
1 Knop
2 Accu
3 Oplaadlampje
4 O-ring
5Sok
6Pen
7 Trekschakelaar
8 Omkeerschakelaar
9 Aantrekkoppel
10 Aantrektijd
11 Seconden
12 Juist aantrekkoppel voor
13 Snellader
TECHNISCHE GEGEVENS
Model 6911HD
Capaciteiten
Standaardbout ..................................................M8 – M14
Trekvaste bout .................................................. M6 – M12
Vierkant .............................................................. 12,7mm
Toerental onbelast (min-1) ................................. 0 – 1 800
Aantal slagen per minuut................................... 0 – 2 500
Maximaal aantrekkoppel............................... 1 200 kg•cm
Totale lengte ........................................................221mm
Netto gewicht.......................................................... 1,8kg
Nominale spanning............................................D.C. 12 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Veiligheidswenken
Volg veiligheidshalve de bijgevoegde veiligheidsvoor-
schriften nauwkeurig op.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
GEBRUIK VAN DE BATTERIJLADER EN HET
BATTERIJPAK
1. BEWAAR DEZE VOORSCHRIFTEN — In deze
gebruiksaanwijzing staan belangrijke veilig-
heids- en bedieningsvoorschriften betreffende
de batterijlader (snellader).
2. Lees alle voorschriften en waarschuwingen
betreffende (1) de batterijlader, (2) het batterijpak
en (3) het gereedschap aandachtig door alvo-
rens de batterijlader in gebruik te nemen.
3. LET OP — Om het gevaar voor ongelukken te
verminderen, dient u met de snellader uitslui-
tend MAKITA oplaadbare batterijen te laden. Bat-
terijen van andere merken kunnen gaan barsten
en hierdoor verwondingen of schade veroorza-
ken.
4. Stel de batterijlader niet bloot aan regen of
sneeuw.
5. Het gebruik van accessoires die niet door de
fabrikant van de batterijlader worden verkocht of
aanbevolen, kan brandgevaar, elektrische schok
of verwondingen veroorzaken.
6. Om de stekker en het netsnoer niet te beschadi-
gen, trekt u het netsnoer uit het stopkontakt
door de stekker vast te pakken.
7. Let op dat het snoer zodanig op de grond ligt,
dat niemand erop kan stappen of erover kan
struikelen en dat er niets op het snoer geplaatst
wordt.
8. Gebruik in geen geval de batterijlader als het
netsnoer of de stekker beschadigd is. Vervang
deze onmiddellijk.
9. Gebruik de batterijlader ook niet als deze geval-
len is, aan een zware stoot heeft blootgestaan, of
als u vermoedt dat hij beschadigd is. Laat in
deze gevallen de batterijlader eerst nakijken.
10. Haal de batterijlader of het batterijpak niet uit
elkaar; laat eventuele servicebeurten of repara-
ties uitsluitend vakkundig uitvoeren. Het onjuist
opnieuw in elkaar zetten kan namelijk elektri-
sche schok of brandgevaar opleveren.
11. Om gevaar voor elektrische schok te verminde-
ren, trekt u de stekker uit het stopkontakt alvo-
rens de batterijlader te reinigen of een
onderhoudsbeurt te geven. Door de batterijlader
alleen maar uit te schakelen, vermindert u dit
gevaar niet.
12. De acculader is niet bedoeld voor gebruik door
kleine kinderen of geestelijk gestoorden waarop
geen toezicht wordt gehouden.
13. Houd toezicht op kleine kinderen om te voorko-
men dat ze met de acculader spelen.
14. Als de gebruiksduur van de accu bijzonder kort
geworden is, moet u het gebruik ervan onmiddel-
lijk stopzetten omdat er anders gevaar is voor
oververhitting, brandwonden en zelfs een explo-
sie.
15. Als er elektrolyt in uw ogen is terechtgekomen,
moet u deze spoelen met schoon water en
onmiddellijk de hulp van een dokter inroepen.
Elektrolyt in de ogen kan blindheid veroorzaken.
BIJGEVOEGDE
VEILIGHEIDSVOORSCHRIFTEN VOOR
GEBRUIK VAN DE BATTERIJLADER EN HET
BATTERIJPAK
1. Laad het batterijpak niet op als de temperatuur
LAGER is dan 10°C of HOGER dan 40°C.
2. Gebruik voor het laden nooit een step-up trans-
formator, een dynamo of een gelijkstroombron.
3. Zorg dat de ventilatiegaten van de batterijlader
niet afgesloten worden of verstopt raken.
4. Bedek altijd de polen van de accu met het accu-
deksel wanneer u de accu niet gebruikt.
5. Voorkom kortsluiting van het batterijpak:
(1) Raak de aansluitklemmen nooit aan met
geleidend materiaal.
(2) Bewaar het batterijpak niet op een plaats
waar ook andere metalen voorwerpen zoals
spijkers, munten e.d. worden bewaard.
(3) Stel het batterijpak niet bloot aan water of
regen.
Kortsluiting van het batterijpak kan leiden tot
een grote stroomafgifte, oververhitting, brand-
wonden of zelfs tot defecten.

18
6. Bewaar de batterijlader en het batterijpak niet in
plaatsen waar de temperatuur tot 50°C of hoger
kan op lopen.
7. Werp zwaar beschadigde of volledig uitgeputte
batterijpakken niet in het vuur, omdat een
gevaarlijke explosie er het gevolg van kan zijn.
8. Wees voorzichtig dat u het batterijpak niet laat
vallen en het niet aan schokken of stoten bloot-
stelt.
9. Laad het batterijpak niet op in een kist, een con-
tainer e.d. Om het batterijpak op te laden, dient u
dit in een goed geventileerde ruimte te plaatsen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN VOOR HET
GEREEDSCHAP
1. Denk eraan dat dit gereedschap altijd gebruiks-
klaar is, aangezien het niet op een stopcontact
hoeft te worden aangesloten.
2. Draag oorbeschermers.
3. Controleer de sok nauwkeurig op slijtage,
scheuren of beschadiging alvorens deze op het
gereedschap te monteren.
4. Houd het gereedschap stevig vast.
5. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt. Controleer of er niemand beneden u
aanwezig is wanneer u het gereedschap op een
hoge plaats gaat gebruiken.
6. Het juiste aantrekkoppel kan verschillen afhan-
kelijk van de soort of grootte van de bout. Con-
troleer het aantrekkoppel met een
momentsleutel.
7. Bij inschroeven in muren, vloeren of andere der-
gelijke plaatsen, bestaat het gevaar dat u onder
spanning staande elektrische kabels tegen-
komt. RAAK DERHALVE DE METALEN DELEN
VAN HET GEREEDSCHAP NIET AAN! Houd het
gereedschap uitsluitend vast bij de geïsoleerde
handgreep, om een elektrische schok te voorko-
men wanneer het gereedschap per ongeluk in
aanraking komt met een onder spanning staande
kabel.
BEWAAR DEZE VOORSCHRIFTEN.
BEDIENINGSVOORSCHRIFTEN
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het
gereedschap terwijl u de knoppen aan beide zijden van
de accu indrukt.
• Om de accu te installeren, past u de tong op de accu in
de groef in de houder, en dan schuift u de accu erin.
Schuif de accu zo ver mogelijk erin, totdat deze met
een klikgeluid vergrendelt. Indien u dit niet doet, kan de
accu per ongeluk uit het gereedschap vallen en uzelf of
anderen verwonden.
• Als de accu moeilijk in de houder gaat, moet u niet pro-
beren hem met geweld erin te duwen. Indien de accu
er niet gemakkelijk ingaat, betekent dit dat u hem niet
op de juiste wijze erin steekt.
Laden (Fig. 2)
Sluit de acculader aan op een stopcontact. Het oplaadlampje zal in groen knipperen. Schuif de accu zodanig in de
snellader dat de plus en min klemmen van de accu overeenkomen met de plus en min markeringen op de snellader.
Schuif de accu zo ver mogelijk in de opening, zodat deze op de bodem van de lader rust. Wanneer de accu helemaal
erin zit, zal de kleur van het oplaadlampje veranderen van groen in rood en zal het laden beginnen. Tijdens het laden
zal het oplaadlampje blijven branden. Wanneer de kleur van het oplaadlampje verandert van rood in groen, is de accu
volledig opgeladen. Zie de onderstaande tabel voor de oplaadtijden. Indien u de accu na volledig opladen in de snella-
der laat zitten, zal de snellader overschakelen naar langzaam laden (handhaven van de lading) stand. Trek de stekker
van de snellader uit het stopcontact nadat het laden is voltooid.
LET OP:
• De acculader is uitsluitend bestemd voor het laden van Makita accu’s. Gebruik deze nooit voor andere doeleinden of
voor het laden van accu’s van andere fabrikanten.
• Een nieuwe accu of een accu die gedurende lange tijd niet werd gebruikt, kan eventueel niet volledig worden gela-
den. Dit is normaal en duidt niet op een defect. Nadat de accu een paar keer volledig is ontladen en herladen, kunt u
deze weer volledig laden.
• Wanneer u de accu van een zojuist gebruikt gereedschap laadt, of een accu die voor langere tijd aan direct zonlicht
of hitte werd blootgesteld, gebeurt het wel eens dat het oplaadlampje in rood knippert. Wacht in zo’n geval een tijdje.
Het laden zal beginnen nadat de accu is afgekoeld. De accu zal sneller afkoelen indien u deze van de snellader ver-
wijdert.
• Indien het oplaadlampje afwisselend in groen en rood knippert, wijst dit op een probleem en is laden niet mogelijk.
De klemmen op de snellader of op de accu zijn vuil of de accu is versleten of beschadigd.
• Als u twee accu’s achtereen wilt laden, geef dan de snellader tussendoor 15 minuten rust.
Accu type Capaciteit (Ah) Aantal cellen Oplaadtijd met
1202, 1202A, 1222 (Ni-cd) 2,0 10 ca. 45 min.
1200, 1220 (Ni-cd) 1,3 10 ca. 30 min.
1233 (Ni-MH) 2,2 10 ca. 50 min.
1234 (Ni-MH) 2,6 10 ca. 60 min.
1235 (Ni-MH) 3,0 10 ca. 70 min.

19
Bijladen (Handhaven van de lading)
Wanneer u een volledig opgeladen accu in de lader laat zitten om spontaan ontladen te voorkomen, zal de lader over-
schakelen naar de “Bijladen (Handhaven van de lading)” stand waardoor de accu vers en in volledig opgeladen toe-
stand wordt gehouden.
Wenken om een maximale levensduur van de accu te handhaven
1. Laad de accu op alvorens deze volledig is ontladen.
Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het
gereedschap verminderd is.
2. Laad een volledig opgeladen accu nooit opnieuw op.
Wanneer u de accu te veel oplaadt, zal deze minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tussen 10°C en 40°C.
Laat een warme accu afkoelen alvorens deze op te laden.
4. Laad de nikkel-metaalhydride accu op wanneer u deze langer dan zes maanden niet gebruikt.
Selecteren van de juiste sok
Gebruik altijd een sok van de juiste maat voor het vast-
draaien van bouten en moeren. Het gebruik van een sok
van de onjuiste maat zal een onnauwkeurig of onregel-
matig aantrekkoppel en/of beschadiging van de bout of
moer tot gevolg hebben.
Installeren of verwijderen van de sok (Fig. 3)
Belangrijk:
Controleer altijd of het gereedschap is uitgeschakeld en
de accu is verwijderd alvorens de sok te installeren of te
verwijderen.
Verwijder de O-ring uit de groef in de sok en verwijder de
pen uit de sok. Schuif de sok over het draaistuk van het
gereedschap zodat het gat in de sok op één lijn komt met
het gat in het draaistuk. Steek de pen door het gat in de
sok en in het draaistuk. Breng de O-ring weer op zijn oor-
spronkelijke plaats in de groef aan, zodat de pen op zijn
plaats wordt gehouden. Om de sok te verwijderen, voert
u deze procedure in omgekeerde volgorde uit.
Werking van de trekschakelaar (Fig. 4)
LET OP:
Alvorens de accu in het gereedschap te plaatsen, moet u
altijd controleren of de trekschakelaar juist werkt en bij
loslaten naar de “OFF” positie terugkeert.
Om het gereedschap te starten, drukt u gewoon de trek-
schakelaar in. Oefen meer druk uit op de trekschakelaar
om het toerental te vermeerderen. Om het gereedschap
te stoppen, de trekschakelaar loslaten.
Werking van de omkeerschakelaar (Fig. 5)
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar pas nadat
het gereedschap volledig tot stilstand is gekomen.
Indien u de draairichting verandert terwijl het gereed-
schap nog draait, kan het gereedschap beschadigd
raken.
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Schuif de omkeerscha-
kelaar naar links voor rechtse draairichting, of naar
rechts voor linkse draairichting.
Bediening (Fig. 6 en 7)
Het juiste aantrekkoppel voor de bout hangt af van de
soort of grootte van de bout. De verhouding tussen het
aantrekkoppel en de aantrektijd is op de grafieken aan-
gegeven.
Houd het gereedschap stevig vast en plaats de sok over
de bout of moer. Schakel het gereedschap in en draai de
bout of moer in de juiste aantrektijd vast.
OPMERKING:
• Plaats het gereedschap recht op de bout of moer en
zorg ervoor dat u niet te veel druk op het gereedschap
uitoefent.
• Een te groot aantrekkoppel kan de bout of moer
beschadigen. Alvorens het eigenlijke werk te doen,
moet u daarom altijd een proefje doen met een gelijke
bout of moer voor het vaststellen van de juiste aantrek-
snelheid en aantrektijd.
Het aantrekkoppel wordt beïnvloed door een aantal ver-
schillende factoren, waaronder de volgende. Controleer
na het vastdraaien altijd het aantrekkoppel met een
momentsleutel.
1. Wanneer de accu bijna leeg is, neemt het voltage af
en vermindert het aantrekkoppel.
2. Sok
• Het gebruik van een sok van de onjuiste maat zal
resulteren in een te laag aantrekkoppel.
• Een versleten sok (slijtage op het zeskante of vier-
kante uiteinde) zal resulteren in een te laag aan-
trekkoppel.
3. Bout
• Zelfs wanneer de koppelverhouding en de klasse
van de bout overeenkomen, kan door verschillen in
de diameter van de bouten het juiste aantrekkop-
pel per bout toch afwijken.
• Ook al zijn de diameters van twee bouten gelijk,
dan kunnen er nog verschillen in het juiste aan-
trekkoppel van de twee bouten optreden ten
gevolge van verschillen in de koppelverhouding en
de klasse en lengte van de bouten.
4. Het aantrekkoppel is iets lager wanneer een kogel-
gewrichtverbinding of verlengstaaf wordt gebruikt. U
kunt dit verlies aan aantrekkoppel compenseren
door de aantrektijd te verlengen.
5. Het materiaal van de vast te draaien bout of moer,
de manier van vasthouden van het gereedschap en
het toerental hebben invloed op het aantrekkoppel.

20
ONDERHOUD
LET OP:
Controleer altijd of het gereedschap is uitgeschakeld en
de accu is losgekoppeld vooraleer onderhoud uit te voe-
ren aan het gereedschap.
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd bij een erkend Makita service centrum.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
• Sok (met pen en O-ring)
• Verlengstaaf (met pen en O-ring)
• Aantrekkoppel (met pen en O-ring)
• Bitadapter (met pen en O-ring)
• Phillips schroefbit
• Diverse types originele Makita accu’s en acculaders
• Plastic draagkoffer
