ENGLISH (Original instructions)
Explanation of general view
1-1. Lock button
1-2. Switch trigger
2-1. Adjusting dial
3-1. Bit
3-2. Chuck cover
4-1. Chuck cover
6-1. Change ring
7-1. Change ring
8-1. Hook
8-2. Power supply cord
8-3. Extension cord
10-1. Scaling chisel
10-2. Tile
SPECIFICATIONS
Model HK1820
Blows per minute (min-1) 0 - 3,200
Overall length 351 mm
Net weight 3.4 kg
Safety class II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE047-1
Intended use
The tool is intended for chiselling work in concrete, brick
and stone as well as for driving and compacting with
appropriate accessories.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 83 dB(A)
Sound power level (LWA) : 94 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode : chiseling
Vibration emission (ah,CHeq) : 10.0 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Power Scraper
Model No./ Type: HK1820
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England

4
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB004-6
HAMMER SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun
glasses are NOT safety glasses. It is also
highly recommended that you wear a dust
mask and thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper
warm-up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could fly out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load
unnecessarily.
15. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action

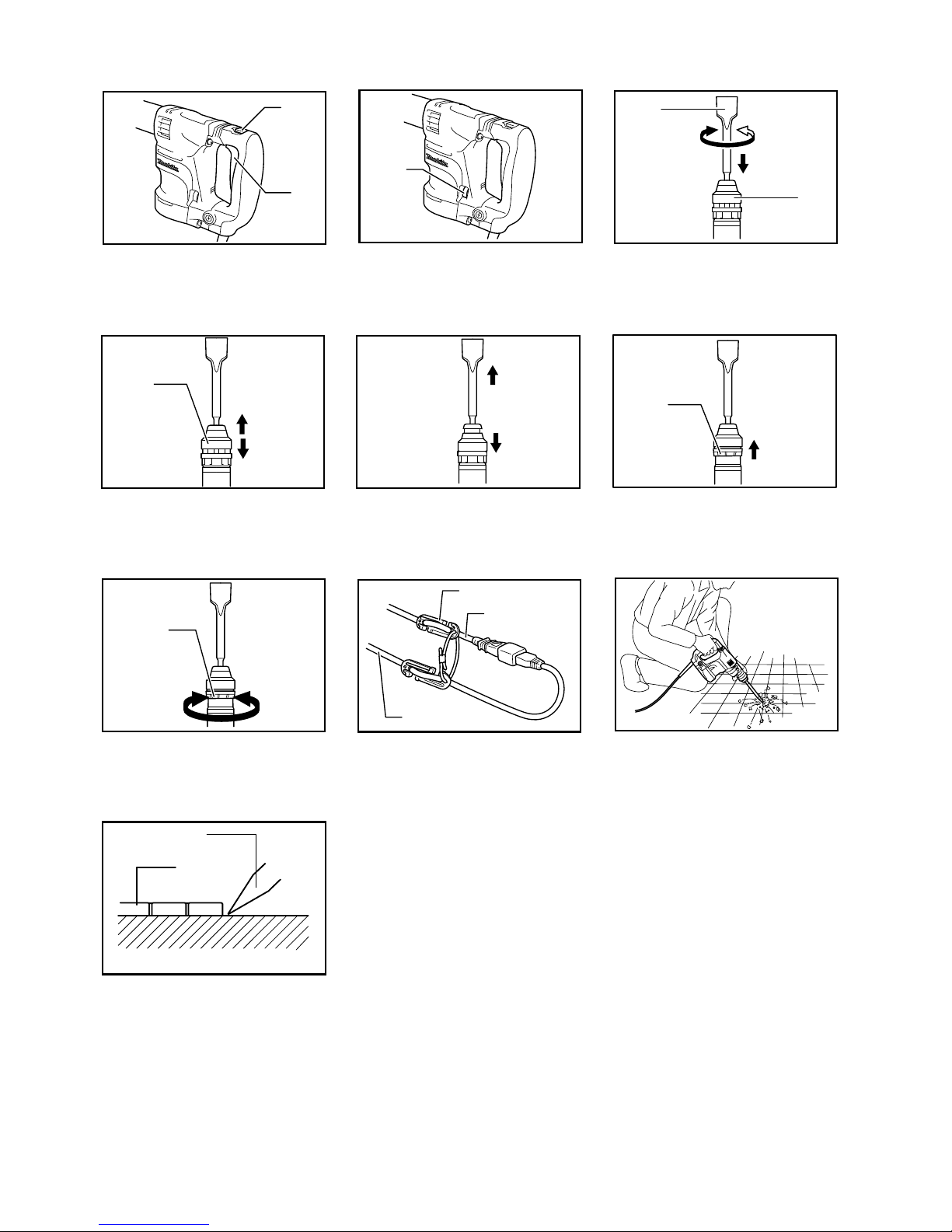

Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed change
Fig.2
The blows per minute can be adjusted just by turning the
adjusting dial. This can be done even while the tool is
running. The dial is marked 1 (lowest speed) to 5 (full
speed).
Refer to the table below for the relationship between the
number settings on the adjusting dial and the blows per
minute.

5
5
4
3
2
1
Number on adjusting dial Blows per minute
3,200
2,900
2,600
2,300
2,000
008531
CAUTION:
• The speed adjusting dial can be turned only as far
as 5 and back to 1. Do not force it past 5 or 1, or the
speed adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing the bit
Fig.3
Clean the bit shank before installing the bit.
Insert the bit into the tool. Turn the bit and push it in until it
engages.
Fig.4
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
Fig.5
Bit angle
Fig.6
Fig.7
The bit can be secured at 12 different angles. To change
the bit angle, slide the change ring forward, then turn the
change ring to change the bit angle. At the desired angle,
slide the change ring back to the original position. The bit
will be secured in place.
Hook
Fig.8
When connecting the power supply cord to an extension
cord, use the hook so that the plug of power supply cord
cannot be disconnected from the connector of extension
cord. Set it on the extension cord 10 cm - 20 cm away
from the connector of the extension cord.
OPERATION
Fig.9
Position the bit at the location to be chipped, then pull the
switch trigger. Apply slight pressure on the tool so that
the tool will not bounce around, uncontrolled. Pressing
very hard on the tool will not increase the efficiency.
Fig.10
NOTE:
• When removing tiles with a scaling chisel, apply the
chisel to the bottom of tiles as shown in the figure. If
you operate the tool with the chisel applied to the
top surface of tiles, the service life of the chisel will
be shortened.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Bull point
• Cold chisel
• Scaling chisel
• Bit grease
• Safety goggles
• Hammer grease
• Hook

6
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Фіксатор
1-2. Кнопка вимикача
2-1. Диск для регулювання
3-1. Свердло
3-2. Кришка патрона
4-1. Кришка патрона
6-1. Змінне кільце
7-1. Змінне кільце
8-1. Скоба
8-2. Шнур живлення
8-3. Шнур подовжувач
10-1. Зубило для довбання
10-2. Плитка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель HK1820
Ударів за хвилину (хв.-1) 0 - 3200
Загальна довжина 351 мм
Чиста вага 3,4 кг
Клас безпеки II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE047-1
Призначення
Інструмент призначено для довбання бетону, цегли та
каміння , атакож для встановлення та ущільнення
додатковими приналежностями.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може працювати
лише від однофазного джерела перемінного струму.
Інструмент має подвійну ізоляцію згідно з
європейським стандартом і, отже, може підключатися
до розеток без клеми заземлення.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 83 дБ(A)
Рівень акустичної потужності (LWA): 94 дБ(A)
Похибка (K) : 3 дБ(A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: довбання
Вібрація (aгод,CHeq) : 10,0 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-14
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Механічний шкребок
№моделі/ тип: HK1820
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd.
Michigan Drive, Tongwell,

7
Milton Keynes, MK15 8JD, Англія
30.1.2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB004-6
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС РОБОТИ З
ПЕРФОРАТОРОМ
1. Слід одягати захисні навушники.
Незахищеність від шуму може спричинити до
втрати слуху.
2. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
3. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку або власний шнур.
Торкання ріжучим приладом струмоведучої
проводки може призвести до передання
напруги до оголених металевих частин
інструмента та ураженню оператора
електричним струмом.
4. Слід одягати каску (захисний шолом),
захисні окуляри та/або щиток-маску.
Звичайні окуляри або темні окулярі для
захисту від сонця НЕ Єзахисними
окулярами. Настійно рекомендовано
одягати пилозахисну маску та щільно
набиті рукавиці.
5. Перед початком роботи обов'язково
перевірте, щоб полотно було надійно
закріплене вробочому положенні.
6. При нормальній роботі інструмент вібрує.
Гвинти можуть швидко розбовтатися, що
призведе до поломки або поранення. Перед
початком роботи слід перевірити міцність
затягування гвинтів.
7. Під час холодної погоди або якщо
інструмент не використовувався довгий час,
його слід розігріти, давши попрацювати
якийсь час на холостому ході. Це
розм'якшить мастило. Якщо не провести
розігрів, забивання буде важким.
8. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
9. Міцно тримай інструмент обома руками.
10. Тримай руки на відстані від рухомих частин.
11. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
12. Під час роботи ніколи не спрямовуй
інструмент на людину, що знаходиться
поруч змісцем роботи. Полотно може
вискочити та завдати серйозної травми.
13. Не слід торкатися полотна або частин, що
примикають до нього, одразу після різання,
вони можуть бути дуже гарячими та
призвести до опіку шкіри.
14. Не слід дуже довго залишати інструмент
працювати на холостому ході
15. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.

8
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
Fig.1
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
Щоб включити інструмент, просто натисніть кнопку
вимикача. Швидкість інструменту збільшується при
сильнішому натисканні на кнопки вимикача. Щоб
зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
Зміна швидкості
Fig.2
Кількість ударів за хвилину можна регулювати просто
повертаючи диск регулювання. Це можна робити
навіть підчас роботи інструмента Диск
пронумерований від 1 (найнижча швидкість) до 5
(найвища швидкість).
Співвідношення між номером налаштування на диску
та кількістю ударів за хвилину - див. таблицю нижче.
5
4
3
2
1
Номер на регулюючому диску Ударів за хвилину
3200
2900
2600
2300
2000
008531
ОБЕРЕЖНО:
• Диск регулювання швидкості можна повертати
тільки від 1 до 5 та назад. Не намагайтесь
повернути його силою за межу 1 або 5, бо це
може зламати функцію регулювання.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Встановлення та зняття долота
Fig.3
Перед встановленням долота, його потилицю
необхідно вичистити.
Вставте долото вінструмент. Проверніть долото та
просуньте його, доки воно не стане на місце.
Fig.4
Якщо долото не вставляється, його слід зняти. Пару
разів потягніть вниз кришку патрона. Потім знову
вставте долото. Проверніть долото та просуньте його,
доки воно не стане на місце.
Після встановлення слід перевірити, щоб долото
було надійно вставлено, спробувавши витягнути
його.
Для зняття долота слід до упора потягнути вниз
кришку патрона та витягти свердло.
Fig.5
Кут долота
Fig.6
Fig.7
Долото можна закріпити під 12 різними кутами. Для
зміни кута слід пересунути вперед кільце зміни кута, а
потім повернути його для того, щоб змінити кут
долота. На необхідному значенні кута слід
пересунути кільце зміни кута впочаткове положення.
Долото таким чином буде зафіксоване.
Скоба
Fig.8
Під час підключення шнура живлення слід
використовувати гак, щоб виделка шнура живлення
не відключилась рознімання шнура подовжувача.
Встановіть його на шнур подовжувач в10-20 см від
рознімання шнура подовжувача.
ЗАСТОСУВАННЯ
Fig.9
Поставте долото вмісце, яке необхідно довбати, а
потім натисніть на курок вмикача. На інструмент слід
злегка натискати, щоб він не хитався безконтрольно.
Сильне натискання на інструмент не поліпшує
ефективності.
Fig.10
ПРИМІТКА:
• Уразі зняття плитки за допомогою
відшаровуючого зубила, зубило слід
підставляти до нижньої частини плитки, як
вказано на малюнку. Якщо інструмент
експлуатувати приставляючи зубило до
верхньої частини плитки, то термін служби
зубила буде коротший.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або виконати
ремонт, переконайтеся, що він вимкнений та
відключений від мережі.

9
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних щіток,
будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації. Використання
якогось іншого оснащення або приладдя може
спричинити травмування. Оснащення або
приладдя слід використовувати лише за
призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Пірамідальне долото
• Слюсарне зубило
• Зубило для довбання
• Мастило для свердла
• Захисні окуляри
• Мастило для перфоратора
• Скоба

10
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Przycisk blokujący
1-2. Spust przełącznika
2-1. Pokrętło regulacyjne
3-1. Wiertło
3-2. Osłona uchwytu
4-1. Osłona uchwytu
6-1. Pierścieńzmiany kąta
7-1. Pierścieńzmiany kąta
8-1. Hak
8-2. Kabel zasilania
8-3. Przedłużacz
10-1. Dłuto do skuwania
10-2. Płytka
SPECYFIAKCJE
Model HK1820
Liczba udarów na minutę(min-1) 0 - 3 200
Długość całkowita 351 mm
Ciężar netto 3,4 kg
Klasa bezpieczeństwa II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE047-1
Przeznaczenie
Narzędzie przeznaczone jest do kucia w betonie, cegle i
kamieniu, jak równieżdo wykonywania przepustów i do
ubijania przy użyciu odpowiednich akcesoriów.
ENF002-1
Zasilanie
Elektronarzędzie może byćpodłączane jedynie do
zasilania o takim samym napięciu jakie określa tabliczka
znamionowa i może byćuruchamiane wyłącznie przy
zasilaniu jednofazowym prądem zmiennym. Przewody
sąpodwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogąbyćpodłączone do
gniazdek bez przewodu uziemiającego.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 83 dB(A)
Poziom mocy akustycznejl (LWA): 94 dB(A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: dłutowanie
Emisja drgań(ah,CHeq): 10,0 m/s2
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w rzeczywistych
warunkach użytkowania należy określićśrodki
bezpieczeństwa w celu ochrony operatora
(uwzględniając wszystkie elementy cyklu działania,
tj. czas, kiedy narzędzie jest wyłączone i kiedy
pracuje na biegu jałowym, a także czas, kiedy jest
włączone).
ENH101-14
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Lekki młotek do podkuwania
Model nr/ Typ: HK1820
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami lub
dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:

11
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30.1.2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB004-6
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Nośochraniacze na uszy. Hałas może
spowodowaćutratęsłuchu.
2. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
3. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Przecięcie przewodu
elektrycznego pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
4. Nośkask, okulary ochronne oraz/lub osłonę
twarzy. Zwykłe okulary bądźokulary
przeciwsłoneczne NIE sąokularami
ochronnymi. Stanowczo zaleca sięrównież
zakładanie maski przeciwpyłowej oraz
grubych rękawic.
5. Przed uruchomieniem narzędzia należy się
upewnić, czy końcówka jest dobrze
zamocowana w uchwycie.
6. W normalnych warunkach pracy narzędzie
wytwarza drgania. W związku z tym śruby
mogąłatwo ulec poluzowaniu, doprowadzając
do awarii lub wypadku. Przed uruchomieniem
narzędzia należy skontrolować, czy śruby są
dobrze dokręcone.
7. W przypadku niskiej temperatury lub gdy
narzędzie nie było używane przez dłuższy czas,
należy najpierw rozgrzaćnarzędzie
uruchamiając je na chwilębez obciążenia. W
ten sposób gęstość smaru ulegnie
zmniejszeniu. Bez właściwego rozgrzania
narzędzia operacja kucia nie przebiega tak
sprawnie.
8. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
9. Narzędzie należy trzymaćoburącz.
10. Nie zbliżaćrąk do części ruchomych.
11. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
12. Podczas pracy nie wolno kierowaćnarzędzia
w stronęosób znajdujących sięw pobliżu.
Końcówka może wyleciećz uchwytu i
poważnie kogośzranić.
13. Po zakończeniu pracy nie wolno dotykać
końcówki ani znajdujących sięw jej
sąsiedztwie elementów. Mogąone byćbardzo
gorące, grożąc poparzeniem skóry.
14. Nie należy bez potrzeby uruchamiaćnarzędzia
bez obciążenia.
15. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie siędo zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzićdo poważnych obrażeńciała.

12
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię, czy
jest ono wyłączone i nie podłączone do sieci.
Włączanie
Rys.1
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
W celu uruchomienia elektronarzędzia należy nacisnąć
spust przełącznika. Prędkość pracy elektronarzędzia
zwiększa sięw miaręzwiększania nacisku na spust
przełącznika. Zwolnićspust włącznika, aby wyłączyć
elektronarzędzie.
Dla uruchomienia trybu pracy ciągłej, nacisnąć spust
przełącznika, a następnie wcisnąć przycisk blokujący.
Do zatrzymania elektronarzędzia pracującego w trybie
ciągłym, nacisnąć spust włącznika do oporu, a następnie
zwolnićgo.
Zmiana prędkości
Rys.2
Liczbęudarów na minutęmożna zmieniaćpoprzez obrót
pokrętła regulacyjnego. Można to robićnawet wówczas,
gdy narzędzie pracuje. Na pokrętle znajdująsięnumery
pozycji od 1 (najniższa prędkość) do 5 (maksymalna
prędkość).
Zależność liczby udarów na minutęod pozycji ustawionej
na pokrętle podano w tabeli.
5
4
3
2
1
Numer na pokrętle regulacyjnym Liczba udarów na minutę
3 200
2 900
2 600
2 300
2 000
008531
UWAGA:
• Pokrętło regulacji prędkości można maksymalnie
obrócićdo pozycji 5 i z powrotem do pozycji 1. Nie
wolno próbowaćobrócićgo na siłę poza pozycję5
lub 1, gdyżfunkcja regulacji prędkości może
przestaćdziałać.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Montażlub demontażkońcówki
Rys.3
Przed zamocowaniem końcówki oczyść jej uchwyt.
Wsuńkońcówkędo uchwytu narzędzia. Obróć
końcówkęi wciśnij, ażwskoczy na swoje miejsce.
Rys.4
Jeżeli końcówki nie można wcisnąć, wyciągnij ją.
Pociągnij kilka razy w dółosłonęuchwytu. Następnie
ponownie wsuńkońcówkę. Obróćkońcówkęi wciśnij,
ażwskoczy na swoje miejsce.
Po zainstalowaniu należy koniecznie upewnićsię, czy
końcówka jest prawidłowo zablokowana, próbując ją
wyciągnąć.
Aby wyjąć końcówkę, pociągnij osłonęuchwytu w dół
do oporu i zdecydowanym ruchem wyciągnij końcówkę.
Rys.5
Kąt ustawienia końcówki
Rys.6
Rys.7
Końcówkęmożna zamocowaćpod 12 różnymi kątami.
Aby zmienićkąt ustawienia końcówki, przesuńpierścień
zmiany kąta w przód, a następnie obróćgo. Po
uzyskaniu właściwego kąta przesuńz powrotem
pierścieńdo tyłu do jego pierwotnego położenia.
Końcówka zostanie zablokowana w tej pozycji.
Hak
Rys.8
Podłączając kabel zasilania do przedłużacza, użyj
specjalnego zaczepu tak, aby wtyczka kabla zasilania
nie mogła sięprzypadkowo rozłączyćod złącza
przedłużacza. Ustaw go na przedłużaczu w odległości
około 10-20 cm od złącza przedłużacza.
DZIAŁANIE
Rys.9
Ustaw końcówkęw wybranym miejscu, gdzie chcesz
rozpocząć skuwanie, a następnie pociągnij za język
spustowy przełącznika. Dociśnij lekko narzędzie, aby nie
podskakiwało w sposób niekontrolowany. Zbyt silny
docisk narzędzia nie zwiększa jego skuteczności.
Rys.10
UWAGA:
• W przypadku usuwania płytek za pomocądłuta do
skuwania należy przykładaćdłuto od dołu płytek,
jak pokazano na rysunku. Skuwanie płytek dłutem
od strony ich powierzchni zewnętrznej powoduje
skrócenie czasu eksploatacji dłuta.

13
KONSERWACJA
UWAGA:
• Przed wykonywaniem kontroli i konserwacji należy
sięzawsze upewnić, czy elektronarzędzie jest
wyłączone i nie podłączone do sieci.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczotek
węglowych oraz inne prace konserwacyjne i regulacyjne
powinny byćwykonywane przez Autoryzowane Centra
Serwisowe Makita, wyłącznie przy użyciu części
zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Punktak
• Przecinak
• Dłuto do skuwania
• Smar do końcówek
• Gogle ochronne
• Smar do młotów udarowych
• Hak

14
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Buton de blocare
1-2. Trăgaciul întrerupătorului
2-1. Rondelăde reglare
3-1. Sculă
3-2. Manşonul mandrinei
4-1. Manşonul mandrinei
6-1. Inel de schimbare
7-1. Inel de schimbare
8-1. Agăţătoare
8-2. Cablu de alimentare
8-3. Prelungitor
10-1. Daltălată
10-2. Placăceramică
SPECIFICAŢII
Model HK1820
Lovituri pe minut (min-1) 0 - 3.200
Lungime totală351 mm
Greutate netă3,4 kg
Clasa de siguranţă II
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile pot varia în funcţie de ţară.
• Greutatea este specificatăconfom procedurii EPTA-01/2003
ENE047-1
Destinaţia de utilizare
Maşina este destinatălucrărilor de dăltuire în beton,
cărămidăşi piatrăprecum şi celor de batere şi
compactare cu accesoriile adecvate.
ENF002-1
Sursăde alimentare
Maşina se va alimenta de la o sursăde curent alternativ
monofazat, cu tensiunea egalăcu cea indicatăpe
plăcuţa de identificare a maşinii. Având dublăizolaţie,
conform cu Standardele Europene, se poate conecta la o
prizăde curent fărăcontacte de împământare.
ENG905-1
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA): 83 dB(A)
Nivel putere sonoră(LWA): 94 dB(A)
Eroare (K): 3 dB(A)
Purtaţi mijloace de protecţie a auzului
ENG900-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de lucru: dăltuire
Nivel de vibraţii (ah,CHeq): 10,0 m/s2
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-14
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Răzuitor electric
Modelul nr. / Tipul: HK1820
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
2006/42/EC
Şi este fabricat în conformitate cu următoarele standarde
sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Marea Britanie

15
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB004-6
AVERTISMENTE DE
SECURITATE CIOCAN CU
PERCUŢIE
1. Purtaţi mijloace de protecţie a auzului.
Expunerea la zgomot poate provoca pierderea
auzului.
2. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
3. Apucaţi maşina de suprafeţele izolate, atunci
când efectuaţi o operaţiune în cadrul căreia
accesoriul de tăiere poate intra în contact cu
cablurile ascunse sau cu propriul său cablu.
Contactul dintre accesoriul de tăiere şi un cablu
sub tensiune poate pune sub tensiune părţile
metalice expuse ale maşinii, provocând şocuri
electrice utilizatorului.
4. Purtaţi o cascădură(cascăde protecţie),
ochelari de protecţie şi/sau o mascăde
protecţie. Ochelarii obişnuiţi sau ochelarii de
soare NU sunt ochelari de protecţie. De
asemenea, se recomandăinsistent săpurtaţi o
mascăde protecţie contra prafului şi mănuşi
de protecţie groase.
5. Asiguraţi-văcăscula este fixatăînainte de
utilizare.
6. În condiţii de utilizare normală, maşina este
conceputăsăproducăvibraţii. Şuruburile se
pot slăbi uşor, cauzând o defecţiune sau un
accident. Verificaţi cu atenţie strângerea
şuruburilor înainte de utilizare.
7. În condiţii de temperaturăscăzutăsau dacă
maşina nu a fost utilizatăo perioadămai
îndelungată, lăsaţi maşina săse încălzească
un timp prin acţionarea ei în gol. Aceasta va
facilita lubrifierea. Operaţia de percuţie este
dificilă, fărăo încălzire prealabilă
corespunzătoare.
8. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
9. Ţineţi maşina ferm cu ambele mâini.
10. Ţineţi mâinile la distanţă de piesele în mişcare.
11. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile
12. Nu îndreptaţi maşina către nicio persoanădin
jur în timpul utilizării. Scula poate fi aruncată
din maşinăşi poate provoca vătămări
corporale grave.
13. Nu atingeţi scula sau piesele din apropierea
sculei imediat dupăexecutarea lucrării;
acestea pot fi extrem de fierbinţi şi pot
provoca arsuri ale pielii.
14. Nu acţionaţi maşina în gol în mod inutil.
15. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs.
FOLOSIREA INCORECTĂsau nerespectarea
normelor de securitate din acest manual de
instrucţiuni poate provoca vătămări corporale grave.

16
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a o regla sau de
a verifica starea sa de funcţionare.
Acţionarea întrerupătorului
Fig.1
ATENŢIE:
• Înainte de a branşa maşina la reţea, verificaţi dacă
trăgaciul întrerupătorului funcţioneazăcorect şi
dacărevine la poziţia "OFF" (oprit) atunci când este
eliberat.
Pentru a porni maşina, acţionaţi întrerupătorul. Cu cât
apăsaţi mai tare întrerupătorul, cu atât viteza maşinii
creşte. Eliberaţi întrerupătorul pentru a opri maşina.
Pentru o funcţionare continuă, acţionaţi întrerupătorul
apoi apăsaţi butonul de blocare.
Pentru a opri maşina din poziţia de blocare, acţionaţi la
maxim trăgaciul întrerupătorului apoi eliberaţi-l.
Schimbarea vitezei
Fig.2
Numărul de lovituri pe minut poate fi reglat prin simpla
rotire a rondelei de reglare. Acest lucru este posibil chiar
şi în timpul funcţionării maşinii. Rondela este marcatăcu
1 (viteza minimă) pânăla 5 (viteza maximă).
Consultaţi tabelul de mai jos pentru relaţia dintre
numerele de pe rondela de reglare şi numărul de lovituri
pe minut.
5
4
3
2
1
Număr pe rondela de reglare Lovituri pe minut
3.200
2.900
2.600
2.300
2.000
008531
ATENŢIE:
• Rondela de reglare a vitezei poate fi rotitănumai
pânăla poziţia 5 şi înapoi la poziţia 1. Nu forţaţi
rondela peste poziţiile 5 sau 1, deoarece funcţia de
reglare a vitezei se poate defecta.
MONTARE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
deconectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Instalarea sau demontarea burghiului
Fig.3
Curăţaţi coada sculei înainte de a o instala.
Introduceţi burghiul în maşină. Rotiţi burghiul şi
împingeţi-l pânăcând se cuplează.
Fig.4
Dacăburghiul nu poate fi împins înăuntru, scoateţi
burghiul. Trageţi în jos manşonul mandrinei de câteva ori.
Apoi reintroduceţi burghiul. Rotiţi burghiul şi împingeţi-l
pânăcând se cuplează.
Dupăinstalare, asiguraţi-văîntotdeauna căburghiul este
fixat ferm încercând să-l trageţi afară.
Pentru a demonta burghiul, trageţi manşonul mandrinei
complet în jos şi extrageţi burghiul.
Fig.5
Unghiul sculei
Fig.6
Fig.7
Scula poate fi fixatăla 12 unghiuri de atac diferite. Pentru
a schimba unghiul sculei, glisaţi inelul de schimbare
înainte, apoi rotiţi inelul de schimbare pentru a schimba
unghiul sculei. La unghiul dorit, glisaţi inelul de
schimbare înapoi în poziţia iniţială. Scula va fi fixatăîn
poziţia respectivă.
Agăţătoare
Fig.8
Când conectaţi cablul de alimentare la un prelungitor,
utilizaţi cârligul astfel încât ştecărul cablului sănu poatăfi
deconectat de la conectorul prelungitorului. Puneţi-l pe
prelungitor, la 10-20 cm de conectorul acestuia.
FUNCŢIONARE
Fig.9
Poziţionaţi scula în punctul de spargere, apoi acţionaţi
butonul declanşator. Aplicaţi o uşoarăpresiune asupra
maşinii astfel încât maşina sănu salte necontrolată.
Presarea cu putere a maşinii nu va spori eficienţa
acesteia.
Fig.10
NOTĂ:
• Când îndepărtaţi plăci ceramice cu o daltălată,
aplicaţi dalta în partea inferioarăa plăcilor ceramice,
dupăcum se vede în figură. Dacăacţionaţi maşina
cu dalta aplicatăpe faţa superioarăa plăcilor
ceramice, durata de exploatare a dălţii se va
reduce.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a efectua
operaţiuni de verificare sau întreţinere.
• Nu utilizaţi niciodatăgazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau fisuri.
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile, schimbarea şi verificarea periilor de carbon,
precum şi orice alte operaţiuni de întreţinere sau reglare

17
trebuie săfie efectuate numai la Centrele de service
autorizat Makita, folosindu-se piese de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumneavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţiunea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Daltăşpiţ
• Daltăîngustă
• Daltălată
• Unsoare pentru burghie
• Ochelari de protecţie
• Vaselinăpentru angrenaje
• Agăţătoare

18
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
1-1. Blockierungstaste
1-2. Schalter
2-1. Stellrad
3-1. Einsatz
3-2. Werkzeugverriegelung
4-1. Werkzeugverriegelung
6-1. Wechselring
7-1. Wechselring
8-1. Haken
8-2. Netzkabel
8-3. Verlängerungskabel
10-1. Verzunderungsmeißel
10-2. Fliese
TECHNISCHE DATEN
Modell HK1820
Schläge pro Minute (min-1) 0 - 3.200
Gesamtlänge 351 mm
Netto-Gewicht 3,4 kg
Sicherheitsklasse II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
ENE047-1
Verwendungszweck
Das Werkzeug wurde für Meißelarbeiten in Beton, Ziegel
und Stein sowie mit dem entsprechenden Zubehör für
Antrieb und Verdichtung entwickelt.
ENF002-1
Speisung
Das Werkzeug darf nur an eine entsprechende Quelle
mit der gleichen Spannung angeschlossen werden, wie
sie auf dem Typenschild aufgeführt wird, und es kann nur
mit Einphasen-Wechselstrom arbeiten. Es besitzt in
Übereinstimmung mit den europäischen Normen eine
Zweifach-Isolierung, aufgrund dessen kann es aus
Steckdosen ohne Erdungsleiter gespeist werden.
ENG905-1
Geräuschpegel
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA) : 83 dB(A)
Schallleistungspegel (LWA) : 94 dB(A)
Abweichung (K) : 3 dB(A)
Tragen Sie Gehörschutz.
ENG900-1
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: Meißeln
Schwingungsabgabe (ah,CHeq) : 10,0 m/s2
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der
tatsächlichen Anwendung des Elektrowerkzeugs
kann in Abhängigkeit von der Art und Weise der
Verwendung des Werkzeugs vom deklarierten
Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
ENH101-14
Nur für europäische Länder
EG-Konformitätserklärung
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts:
Leichter Meißelhammer
Modelnr./ -typ: HK1820
in Serie gefertigt werden und
den folgenden EG-Richtlininen entspricht:
2006/42/EC
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:

19
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.
GEB004-6
SICHERHEITSHINWEISE FÜR
DAS SCHLAGBOHREN
1. Tragen Sie einen Gehörschutz. Wenn Sie Lärm
ausgesetzt sind, können Sie einen Hörverlust
erleiden.
2. Verwenden Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Ein Verlust der Kontrolle
über das Werkzeug kann zu Verletzungen führen.
3. Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Schneidwerkzeug verborgene Verkabelung
oder das eigene Kabel berühren kann. Bei
Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch an
den Bediener weitergeleitet, und der Bediener
erleidet einen Stromschlag.
4. Tragen Sie einen Sicherheitshelm,
Sicherheitsgläser und/oder Gesichtsschutz.
Bei gewöhnlichen Brillen und Sonnenbrillen
handelt es sich NICHT um Sicherheitsgläser.
Auch das Tragen dick gefütterter Handschuhe
und einer Staubmaske wird empfohlen.
5. Überprüfen Sie vor der Inbetriebnahme, ob der
Einsatz fest sitzt.
6. Unter normalen Betriebsbedingungen erzeugt
das Werkzeug Vibrationen. Hierdurch können
sich Schrauben lösen, was zu Aus- und
Unfällen führen kann. Überprüfen Sie vor der
Arbeit sorgsam den Sitz der Schrauben.
7. Bei kaltem Wetter oder wenn das Werkzeug
längere Zeit nicht benutzt wurde, lassen Sie
das Gerät eine Zeit lang ohne Last warm
laufen. Hierdurch wird die Schmierung
gelockert. Ohne ordentliches Aufwärmen ist
der Schlagbetrieb schwierig.
8. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
9. Halten Sie das Werkzeug mit beiden Händen
fest.
10. Halten Sie Ihre Hände von beweglichen Teilen
fern.
11. Lassen Sie das Werkzeug nicht
unbeaufsichtigt laufen. Arbeiten Sie nur mit
ihm, wenn Sie es in der Hand halten.
12. Zeigen Sie mit dem Werkzeug während des
Betriebs nicht auf Personen in Ihrer
Umgebung. Der Einsatz könnte sich lösen und
zu schweren Verletzungen führen.
13. Berühren Sie kurz nach dem Betrieb nicht den
Einsatz oder ihm nahe liegende Teile. Diese
können extrem heiß sein und zu
Verbrennungen führen.
14. Lassen Sie das Werkzeug nicht unnötig ohne
Last laufen.
15. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.

20
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Überzeugen Sie sich immer vor dem Einstellen des
Werkzeugs oder der Kontrolle seiner Funktion,
dass es abgeschaltet und der Stecker aus der Dose
gezogen ist.
Einschalten
Abb.1
ACHTUNG:
• Kontrollieren Sie immer vor dem Anschluss des
Werkzeugs in die Steckdose, ob der Schalter richtig
funktioniert und nach dem Loslassen in die
ausgeschaltete Position zurückkehrt.
Wenn Sie das Werkzeug ingangsetzen wollen, muss nur
der Schalter gedrückt werden. Die Werkzeugdrehzahl
steigt mit der Druckerhöhung auf den Schalter. Wenn Sie
das Werkzeug abschalten wollen, lassen Sie den
Schalter los.
Wenn Sie kontinuierlich arbeiten wollen, drücken Sie den
Schalter und dann die Blockierungstaste.
Wenn Sie das Werkzeug aus dem Blockierungsbetrieb
abschalten wollen, drücken Sie fest den Schalter und
lassen ihn dann los.
Drehzahländerung
Abb.2
Die Schläge pro Minute können einfach durch Drehen
am Einstellrad geändert werden. Dies ist auch bei
laufendem Werkzeug möglich. Das Einstellrad ist mit 1
(langsamste Geschwindigkeit) bis 5 (volle
Geschwindigkeit) beschriftet.
In der folgenden Tabelle ist die Beziehung zwischen der
Zahleneinstellung am Einstellrad und den Schlägen pro
Minute angegeben.
5
4
3
2
1
Zahl am Stellrad Schläge pro Minute
3.200
2.900
2.600
2.300
2.000
008531
ACHTUNG:
• Das Drehzahl-Einstellrad lässt sich nur bis 5 und
zurück auf 1 drehen. Wird es gewaltsam über 5
oder 1 hinaus gedreht, lässt sich die Drehzahl
möglicherweise nicht mehr einstellen.
MONTAGE
ACHTUNG:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher, dass
es abgeschaltet und der Stecker aus der Dose
gezogen ist.
Montage und Demontage des Einsatzes
Abb.3
Reinigen Sie den Aufnahmeschaft vor der Montage des
Einsatzes.
Montieren Sie den Einsatz am Werkzeug. Drehen Sie
den Einsatz und drücken Sie ihn hinein, bis er einrastet.
Abb.4
Wenn der Einsatz nicht hineingedrückt werden kann,
entfernen Sie ihn. Ziehen Sie die Werkzeugverriegelung
einige Male nach unten. Montieren Sie dann den Einsatz
erneut. Drehen Sie den Einsatz und drücken Sie ihn
hinein, bis er einrastet.
Überprüfen Sie nach der Montage stets, ob der Einsatz
einwandfrei sitzt, indem Sie versuchen, ihn
herausziehen.
Ziehen Sie die Werkzeugverriegelung zum Entfernen
des Einsatzes ganz nach unten, und ziehen Sie den
Einsatz heraus.
Abb.5
Einsatzwinkel
Abb.6
Abb.7
Der Einsatz kann in 12 verschiedenen Winkeln
festgestellt werden. Um den Einsatzwinkel zu ändern,
schieben Sie den Wechselring nach vorn und drehen ihn
dann, wodurch der der Winkel geändert wird. Schieben
Sie im gewünschten Winkel den Wechselring zurück in
die Ausgangsposition. Der Einsatz wird in seiner Position
gesichert.
Haken
Abb.8
Verwenden Sie den Haken, wenn Sie das Netzkabel an
ein Verlängerungskabel anschließen, damit der Stecker
des Netzkabels nicht von der Buchse des
Verlängerungskabels getrennt werden kann. Befestigen
Sie den Haken am Verlängerungskabel in einem
Abstand von 10 bis 20 cm von der Buchse des
Verlängerungskabels.
ARBEIT
Abb.9
Setzen Sie den Einsatz auf die gewünschte Position für
das Splittern, und betätigen Sie dann den
Auslöseschalter. Üben Sie leichten Druck auf das
Werkzeug aus, so dass es nicht unkontrolliert
herumspringt. Ein stärkerer Druck auf das Werkzeug
erhöht nicht dessen Wirkungsgrad.
Abb.10
ANMERKUNG:
• Beim Entfernen von Fliesen mit einem
Verzunderungsmeißel setzen Sie den Meißel unten
an den Fliesen an, wie in der Abbildung gezeigt.
Wenn Sie das Werkzeug mit dem Meißel auf der
Oberfläche der Fliesen verwenden, verkürzt sich
