Makita DUR183L User manual

GB Cordless Grass Trimmer Instruction manual
F Coupe Herbe Sans Fil Manuel d’instructions
D Akku-Rasentrimmer Betriebsanleitung
I Tagliabordi a batteria Istruzioni per l’uso
NL Accugrastrimmer Gebruiksaanwijzing
E Cortador Inalámbrico de Pasto Manual de instrucciones
P Tesoura para grama a bateria Manual de instruções
DK Batteridreven græstrimmer Brugsanvisning
GR Χλοοκοπτικό μπαταρίας Οδηγίες χρήσης
TR Akülü Yan Tırpan Kullanım kılavuzu
DUR142L
DUR182L
DUR183L
014149

2
1010820 2010821
3012858

3
4014160
5013921 6013834
2
3
5
9
7
8
6
4
12
10
11
1
2
3
5
9
7
8
6
4
12
10
11
1
13
DUR142L
DUR182L
DUR183L
14 15
1
16
4

4
7014158 8014159
9013922 10 012128
11 013836 12 013811
13 013831 14 013832
5
8
A
B
17
18
19
2
20
21
16
22
23
24
25
26 27
24
28
29

5
15 014155 16 013813
17 013839 18 013838
19 014185 20 013843
21 013841 22 013842
7
30
30 31
32
33
34
35
36
37
38 39
30
40
10

6
23 013817 24 014156
25 014165 26 014157
27 014164 28 013822
29 013823 30 013824
41
42
44
43
45
46
13
45
47
48

7
31 013825 32 013826
33 013827

8
ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
• Even if the sound pressure level listed above is 80 dB (A) or less, the level under working may exceed 80 dB (A). Wear
ear protection.
1. Battery cartridge
2. Speed adjusting dial
3. Indication lamp
4. Power button
5. Lock-off lever
6. Hanger (suspension point)
7. Grip
8. Switch trigger
9. Guard
10. Wire guard
11. Cutting tool
12. Shoulder harness
13. Cap
14. Red indicator
15. Button
16. Power indicator
17. Reversing switch
18. A position depressed for normal
operation
19. B position depressed for weed
and debris removal
20. Star marking
21. Battery indicator
22. Most effective cutting area
23. Joint
24. Lock lever
25. Joint cover
26. Lever
27. Pipe (Cutting tool side)
28. Concave portion
29. Protrusion
30. Hex bolts
31. Cover
32. Clamps
33. Cutting tool side
34. Spacer
35. Grooves
36. Protector
37. Concave portions
38. Protector holder
39. Protrusions
40. Holes
41. Nylon cutting head
42. Metal guard
43. Receive washer
44. Hex wrench
45. Buckle
46. Hook
47. Hex bolt
48. 80-100 mm
Model DUR142L DUR182L DUR183L
Type of pipe Integrated pipe Splittable pipe
No load speed 3,500 - 6,000 min-1
Overall length with nylon cutting head 1,843 mm
Split length — 982 mm
Cutting diameter with nylon cutting head 300 mm
Net weight 3.8 kg 3.9 kg 4.1 kg
Rated voltage D.C. 14.4 V D.C. 18 V
Standard battery cartridge and charger
Always keep the combinations of
battery/charger on the right columns.
BL1430, BL1440/
DC18RC BL1815N, BL1830, BL1840/DC18RC
Noise Sound pressure level Applicable standard or
directive
Model LPA (dB (A)) Uncertainty K (dB (A))
DUR142L 78 1.0 2000/14/EC
DUR182L/DUR183L 79 0.7
Vibration Front grip Rear grip Applicable standard
or directive
Model ah(m/s2)Uncertainty K
(m/s2)ah(m/s2)Uncertainty K (m/s2)
DUR142L 2.5 1.5 2.5 1.5 EN786
DUR182L/DUR183L 2.5 1.5 2.5 1.5

9
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).

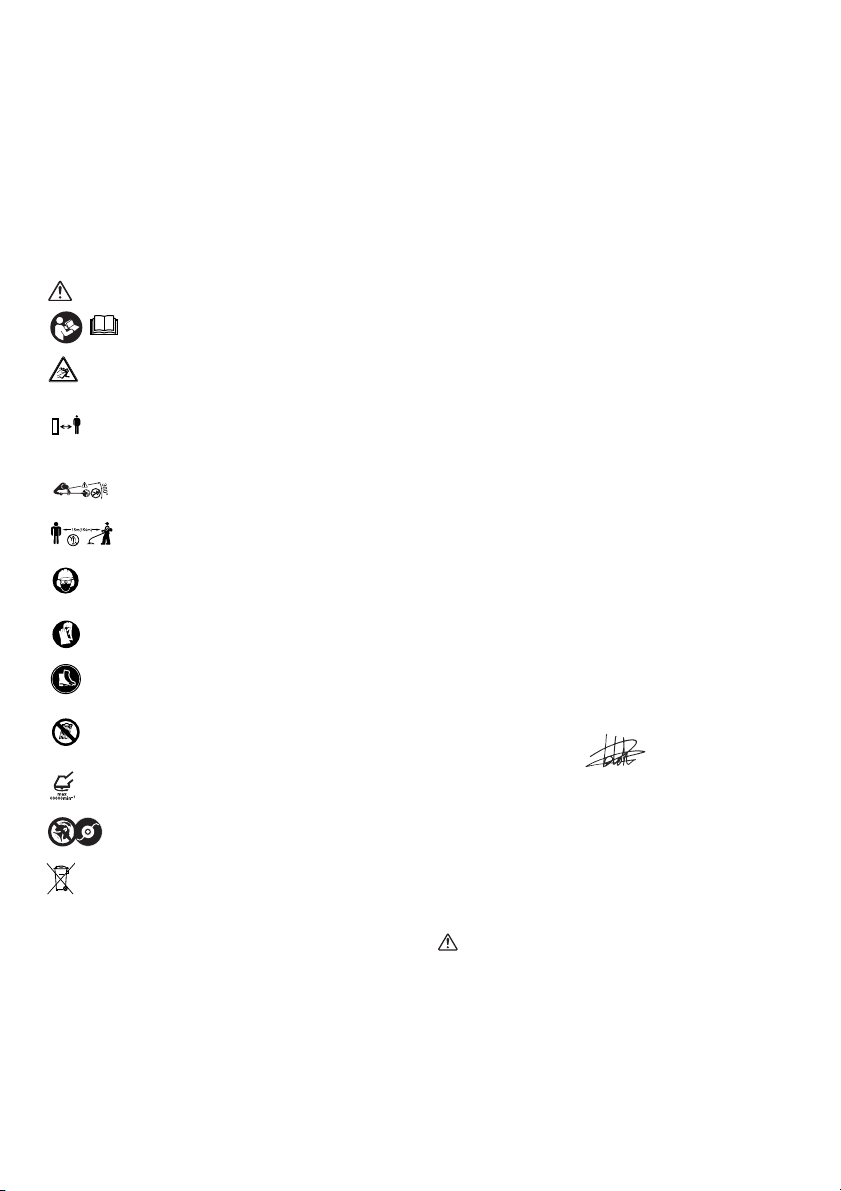

Symbols END020-3
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
.................... Take particular care and attention.
........ Read instruction manual.
.................. Danger; be aware of thrown objects.
.................. The distance between the tool and
bystanders must be at least 15 m.
.......... Keep bystanders away.
.......... Keep distance at least 15 m.
.................. Wear a helmet, goggles and ear
protection.
.................. Wear protective gloves.
.................. Wear sturdy boots with nonslip soles.
Steeltoed safety boots are
recommended.
.................. Do not expose to moisture.
................... Top permissible tool speed.
............ Never use metal blade.
............ Only for EU countries
Do not dispose of electric equipment or
battery pack together with household
waste material!
In observance of the European
Directives, on Waste Electric and
Electronic Equipment and Batteries
and Accumulators and Waste Batteries
and Accumulators and their
implementation in accordance with
national laws, electric equipment and
batteries and battery pack(s) that have
reached the end of their life must be
collected separately and returned to an
environmentally compatible recycling
facility.
For European countries only ENH219-2
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Grass Trimmer
Model No./Type: DUR142L, DUR182L, DUR183L
Specifications: see “SPECIFICATIONS” table.
are of series production and
Conforms to the following European Directives:
2000/14/EC, 2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60335
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
The conformity assessment procedure required by
Directive 2000/14/EC was in Accordance with annex VI.
Notified Body:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Germany
Identification number 0197
Model DUR142L
Measured Sound Power Level: 89 dB (A)
Guaranteed Sound Power Level: 90 dB (A)
Model DUR182L, DUR183L
Measured Sound Power Level: 90 dB (A)
Guaranteed Sound Power Level: 90 dB (A)
18. 3. 2013
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
IMPORTANT SAFETY
INSTRUCTIONS GEB109-3
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Cd
Ni-MH
Li-ion

10
Save all warnings and instructions for
future reference.
1. Be familiar with the controls and proper use of the
equipment.
2. Cutting elements continue to rotate after the
motor is switched off.
3. Never allow children or people unfamiliar with the
instructions to use the machine.
4. Stop using the machine while people, especially
children, or pets are nearby.
5. Only use the machine in daylight or good artificial
light.
6. Before using the machine and after any impact,
check for signs of wear or damage and repair as
necessary.
7. Take care against injury from any device fitted for
trimming the filament line length. After extending
new cutter line always return the machine to its
normal operating position before switching on.
8. Never fit metal cutting elements.
9. This appliance is not intended for use by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge, unless they have been
given supervision or instruction concerning use
of the appliance by a person responsible for their
safety. Children should be supervised to ensure
that they do not play with the appliance.
10. Use the tool with the utmost care and attention.
11. Operate the tool only if you are in good physical
condition. Perform all work calmly and carefully.
Use common sense and keep in mind that the
operator or user is responsible for accidents or
hazards occurring to other people or their
property.
12. Never operate the tool when tired, feeling ill or
under the influence of alcohol or drugs.
13. The tool should be switched off immediately if it
shows any signs of unusual operation.
Intended use of the tool
1. Use right tool. The cordless grass trimmer is only
intended for cutting grass, light weeds. It should
not be used for any other purpose such as hedge
cutting as this may cause injury.

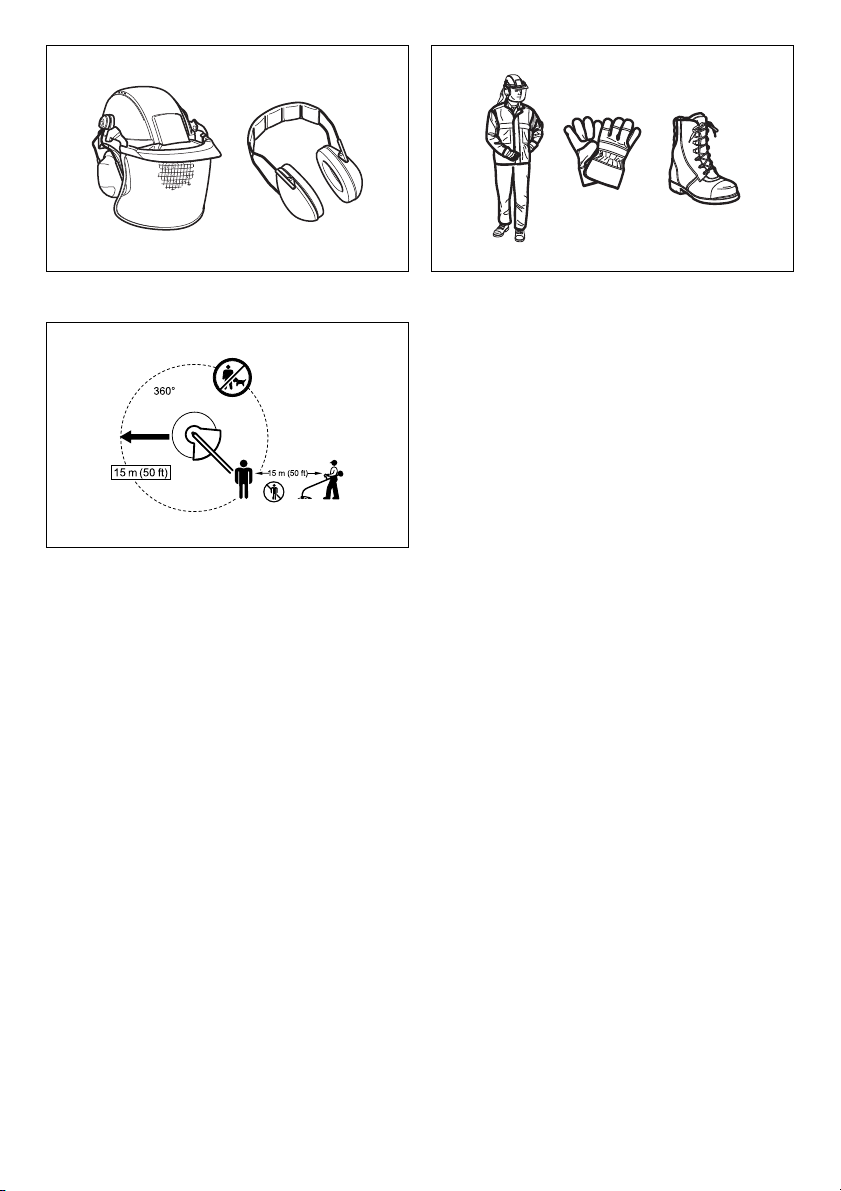

Personal protective equipment (Fig. 1 & 2)
1. Dress properly. The clothing worn should be
functional and appropriate, i.e. it should be tight-
fitting but not cause hindrance. Do not wear either
jewelry or clothing which could become entangled
with high grass. Wear protective hair covering to
contain long hair.
2. When using the tool, always wear sturdy shoes
with a non-slip sole. This protects against injuries
and ensures a good footing.
3. Wear protective glasses or goggles.
Electrical and battery safety
1. Avoid dangerous environment. Don’t use the tool
in damp or wet locations or expose it to rain.
Water entering the tool will increase the risk of
electric shock.
2. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when
used with another battery pack.
3. Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
4. When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that
can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
5. Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes, seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
6. Do not dispose of the battery(ies) in a fire. The cell
may explode. Check with local codes for possible
special disposal instructions.
7. Do not open or mutilate the battery(ies). Released
electrolyte is corrosive and may cause damage to
the eyes or skin. It may be toxic if swallowed.
Starting up the tool (Fig. 3)
1. Make sure that there are no children or other
people within a working range of 15 meters (50 ft),
also pay attention to any animals in the working
vicinity. Otherwise stop using the tool.
2. Before use always check that the tool is safe for
operation. Check the security of the cutting tool
and the guard and the switch trigger/lever for easy
and proper action. Check for clean and dry
handles and test the on/off function of the switch.
3. Check damaged parts before further use of the
tool. A guard or other part that is damaged should
be carefully checked to determine that it will
operate properly and perform its intended
function. Check for alignment of moving parts,
binding of moving parts, breakage of parts,
mounting, and any other condition that may affect
its operation. A guard or other part that is
damaged should be properly repaired or replaced
by our authorized service center unless indicated
elsewhere in this manual.
4. Switch on the motor only when hands and feet are
away from the cutting tool.
5. Before starting make sure that the cutting tool has
no contact with hard objects such as branches,
stones etc. as the cutting tool will revolve when
starting.
Method of operation
1. Never operate the machine with damaged guards
or without the guards in place.
2. Only use the tool in good light and visibility.
During the winter season beware of slippery or
wet areas, ice and snow (risk of slipping). Always
ensure a safe footing.
3. Take care against injury to feet and hands from
the cutting tool.
4. Keep hands and feet away from the cutting means
at all times and especially when switching on the
motor.
5. Never cut above waist height.
6. Never stand on a ladder and run the tool.

11
7. Never work on unstable surfaces.
8. Don’t overreach. Keep proper footing and balance
at all times.
9. Remove sand, stones, nails etc. found within the
working range. Foreign particles may damage the
cutting tool and can cause to be thrown away,
resulting in a serious injury.
10. Should the cutting tool hit stones or other hard
objects, immediately switch off the motor and
inspect the cutting tool.
11. Before commencing cutting, the cutting tool must
have reached full working speed.
12. During operation always hold the tool with both
hands. Never hold the tool with one hand during
use. Always ensure a safe footing.
13. All protective equipment such as guards supplied
with the tool must be used during operation.
14. Except in case of emergency, never drop or cast
the tool to the ground or this may severely
damage the tool.
15. Never drag the tool on the ground when moving
from place to place, the tool may become
damaged if moved in this manner.
16. Always remove the battery cartridge from the tool:
-whenever leaving the tool unattended;
-before clearing a blockage;
-before checking, cleaning or working on the
tool;
-before making any adjustments, changing
accessories or storing;
-whenever the tool starts vibrating unusually;
-whenever transporting the tool.
17. Don’t force the tool. It will do the job better and
with less likelihood of a risk of injury at the rate for
which it was designed.
Maintenance instructions
1. The condition of the cutting tool, protective
devices and shoulder strap must be checked
before commencing work.
2. Turn off the motor and remove the battery
cartridge before carrying out maintenance,
replacing the cutting tool and cleaning the tool.
3. After use, disconnect the battery cartridge from
the tool and check for damage.
4. Check for loose fasteners and damaged parts
such as nearly halfway cut-off state in the cutting
tool.
5. When not in use store the equipment in a dry
location that is locked up or out of children’s
reach.
6. Use only the manufacturer’s recommended
replacement parts and accessories.
7. Always ensure that ventilation openings are kept
clear of debris.
8. Inspect and maintain the tool regularly, especially
before/after use. Have the tool repaired only by
our authorized service center.
9. Keep handles dry, clean and free from oil and
grease.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
IMPORTANT SAFETY
INSTRUCTIONS ENC007-8
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to disposal
of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.

12
Parts description (Fig. 4)
FUNCTIONAL DESCRIPTION
WARNING:
•Always be sure that the tool is switched off and
battery cartridge is removed before adjusting or
checking the functions on the tool. Failure to switch
off and remove the battery cartridge may result in
serious personal injury from accidental start-up.
Installing or removing battery cartridge
(Fig. 5)
CAUTION:
• Always switch off the tool before installing or removing
of the battery cartridge.
•Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool while
sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip it
into place. Insert it all the way until it locks in place with a
little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the red
indicator cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being inserted
correctly.
Power switch action
WARNING:
•Before inserting the battery cartridge in the tool,
always check to see that the switch trigger
actuates properly and returns to the “OFF”
position when released. Do not pull the switch
trigger hard without turning the lock-off lever. This
can cause switch breakage. Operating a tool with a
switch that does not actuate properly can lead to loss
of control and serious personal injury. (Fig. 6)
Push the power button on the housing so that the tool is
powered on and power indicator lights. (Fig. 7)
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided.
To start the tool, turn the lock-off lever and then pull the
switch trigger. Release the switch trigger to stop.
NOTE:
• After the power button is pushed and the tool is left one
minute without any operations, the tool is automatically
powered off.
Reversing switch for debris removal
WARNING:
•Always be sure that the tool is switched off and
battery cartridge is removed before removing
weeds or debris entangled in the tool that could not
be removed when operated in the reverse mode.
Failure to switch off and remove the battery cartridge
may result in serious personal injury from accidental
start-up. (Fig. 8)
This tool has a reversing switch which is only provided to
change the direction of rotation so that it can be used to
remove weeds and debris entangled in the tool. To
operate the tool normally the “A” side of the switch should
be depressed.
To remove weeds and debris that are jammed in the
rotating head the tool can be reversed by depressing the
“B” side of the switch. In the reverse position the tool will
only operate for a short period of time and automatically
shut off.
NOTICE:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage it.
Speed adjusting dial (Fig. 9)
The tool speed can be infinitely adjusted from 3,500 min-1
to 6,000 min-1 with the speed adjusting dial.
Turn the speed adjusting dial clockwise for higher speed,
and counterclockwise for lower speed.
Battery protection system (Lithium-ion
battery with star marking) (Fig. 10)
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to
become overloaded. Then pull the switch trigger
again to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. In this situation, remove and
recharge the battery.
Indication lamps (Fig. 11)
When the protection system works during the operation,
the lamps light up.
Refer to the following table for the status and action to be
taken for the indication lamp.

13
013900
Nylon cutting head
NOTICE:
• Do not attempt to bump feed the head while the tool is
operating at a high RPM. Bump feeding at a high RPM
may cause damage to the nylon cutting head.
• The bump feed will not operate properly if the head is
not rotating. (Fig. 12)
The nylon cutting head is a dual grass trimmer head
provided with a bump & feed mechanism.
To cause the nylon cord to feed out, the cutting head
should be bumped against the ground while rotating at a
low RPM.
NOTE:
If the nylon cord does not feed out while bumping the
head, rewind/replace the nylon cord by following the
procedures described under “Maintenance”.
ASSEMBLY
WARNING:
•Always be sure that the tool is switched off and
battery cartridge is removed before carrying out
any work on the tool. Failure to switch off and remove
the battery cartridge may result in serious personal
injury from accidental start-up.
•Never start the tool unless it is completely
assembled. Operation of the tool in a partially
assembled state may result in serious personal injury
from accidental start-up.
Mounting the attachment pipe
Only for model DUR183L (Fig. 13)
To mount the attachment to a power unit:
1. Make sure that the lever is not tightened.
2. To open the entrance of the joint, depress the joint
cover. (Fig. 14)
3. Align the protrusion on the pipe (cutting tool side ) with
the concave portion of the joint part.
4. Insert the attachment pipe into the joint part. Make
sure that the surface of the lock lever is horizontal to
the pipe.
5. Tighten the lever firmly as shown.
To remove the attachment, loosen the lever, press the
front part of the lock lever and then slide the pipe.
Installing the grip (Fig. 15)
Fit the grip onto the shaft pipe and tighten it with two hex
bolts. Make sure that the spacer on the shaft pipe is
located between the grip assembly and the other grip. Do
not remove or shrink the spacer.
CAUTION:
• For model DUR183L, never install the grip on the joint.
Installing the guard
WARNING:
•Never use the tool without the guard illustrated in
place. Failure to do so can cause serious personal
injury. (Fig. 16 & 17)
Align the protrusions on the protector with the grooves of
the motor housing. (Fig. 18)
Align the protrusions on the protector holder with the
concave portions of the motor housing. Insert the
protector holder to the motor housing. (Fig. 19)
After attaching the protector and the protector holder to
the motor housing, tighten the hex bolts securely.
Installing the wire guard
CAUTION:
• Before adjusting the wire guard, wait for the cutting
head comes to standstill. Do not adjust the wire guard
with your foot. (Fig. 20)
To reduce the risk damaging the objects in front of the
cutting head, insert the wire guard so that it controls the
cutting range of the mowing line. (Fig. 21)
Slightly expand the wire guard outward and then insert it
into the holes of the protector.
NOTE:
• Do not expand the wire guard outward too much.
Otherwise it may break. (Fig. 22)
When wire guard is not in use, lift it for the idle position.
Installing nylon cutting head
NOTICE:
• Be sure to use genuine Makita nylon cutting head.
Turn the tool upside down so that you can replace the
nylon cutting head easily. (Fig. 23)
Insert the hex wrench through the hole on the protector
cover and the motor housing and rotate the receive
washer until it is locked with the hex wrench. Mount the
metal guard, the nylon cutting head onto the threaded
Power indicator Battery indicator
Status Action to be taken
Blinking Battery power has been nearly used
up.
Replace the battery with fully charged
one.
Lighting up
Battery protector is shutting off the
power - battery power has been used
up.
Replace the battery with fully charged
one.
Blinking Overheat protector is shutting off the
power - overheating.
Rest and cool down the equipment for
a while.

14
spindle directly and tighten it by turning it
counterclockwise. Remove the hex wrench.
To remove the nylon cutting head, turn the nylon cutting
head clockwise while holding the receive washer with the
hex wrench.
CAUTION:
•If during operation the nylon cutting head
accidentally impacts a rock or hard object the
trimmer should be stopped and inspected for any
damage. If the nylon cutting head is damaged it
should be replaced immediately. Use of a damaged
nylon cutting head could result in serious personal
injury.
OPERATION
Correct handling of tool
Attachment of shoulder harness (Fig. 24)
Put the shoulder harness on. Then connect the buckles
on both the hook and the harness. Be sure that the
buckles click and lock completely in place.
Only for model DUR183L (Fig. 25)
When the cap is not in use, hang it on the hook.
Detachment (Fig. 26)
The buckle is provided with a means of quick release.
Simply squeeze the sides and the buckle to release the
tool.
WARNING:
•Be extremely careful to maintain control of the tool
at all times. Do not allow the tool to be deflected
toward you or anyone in the work vicinity. Failure to
keep control of the tool could result in serious injury to
the bystander and the operator.
Adjustment of the hanger position and shoulder
harness (Fig. 27)
To change the hanger position, loosen the hex bolt on the
hanger with the supplied wrench. Then move the hanger.
After adjusting the hanger position, tighten the hex bolt
with the wrench securely.
MAINTENANCE
WARNING:
•Always be sure that the tool is switched off and
battery cartridge is removed before attempting to
perform inspection or maintenance on the tool.
Failure to switch off and remove the battery cartridge
may result in serious personal injury from accidental
start-up.
NOTICE:
Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing the nylon cord
WARNING:
•Make sure that the cover of the nylon cutting head
is secured to the housing properly as described
below. Failure to properly secure the cover may cause
the nylon cutting head to fly apart resulting in serious
personal injury. (Fig. 28)
Take off cover from housing, pressing two latches which
are slotted section oppositely on side of housing. (Fig. 29)
Cut a nylon line in 3-6 m. Fold the cutting line in two
halves, leave one of half longer 80-100 mm than another.
(Fig. 30)
Hook the middle of the new nylon cord to the notch
located at the center of the spool between the 2 channels
provided for the nylon cord.
Wind both ends firmly around the spool in the direction
marked on the head for left hand direction indicated by
LH. (Fig. 31)
Wind all but about 100 mm of the cords, leaving the ends
temporarily hooked through a notch on the side of the
spool. (Fig. 32)
Mount the spool on the cover so that the grooves and
protrusions on the spool match up with those on the
cover. Now, unhook the ends of the cord from their
temporary position and feed the cords through the eyelets
to come out of the cover. (Fig. 33)
Align the protrusion on the underside of the cover with the
slots of the eyelets. Then push the cover firmly onto the
housing to secure it. Make sure the latches fully spread in
the cover.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
TROUBLE SHOOTING
Before asking for repairs, conduct your own inspection
first. If you find a problem that is not explained in the
manual, do not attempt to dismantle the tool. Instead, ask
Makita Authorized Service Centers, always using Makita
replacement parts for repairs.

15
010856
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Nylon cutting head
• Nylon cord (cutting line)
• Shoulder harness
•Hexwrench
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Malfunction status Cause Action
Motor does not run.
Battery cartridge is not installed. Install the battery cartridge.
Battery problem (under voltage) Recharge the battery. If recharging is
not effective, replace battery.
The drive system does not work
correctly.
Ask your local authorized service
center for repair.
Motor stops running after a little use.
Rotation is in reverse. Change the direction of ratation with
the reversing switch.
Battery’s charge level is low. Recharge the battery. If recharging is
not effective, replace battery.
Overheating. Stop using of tool to allow it to cool
down.
It does not reach maximum RPM.
Battery is installed improperly. Install the battery cartridge as
described in this manual.
Battery power is dropping. Recharge the battery. If recharging is
not effective, replace battery.
The drive system does not work
correctly.
Ask your local authorized service
center for repair.
Cutting tool does not rotate:
Stop the machine immediately!
Foreign object such as a branch is
jammed between the guard and the
nylon cutting head.
Remove the foreign object.
The drive system does not work
correctly.
Ask your local authorized service
center for repair.
Abnormal vibration:
Stop the machine immediately!
One end of the nylon cord has been
broken.
Bump the nylon cutting head against
the ground while it is rotating to cause
the cord to feed.
The drive system does not work
correctly.
Ask your local authorized service
center for repair.
Cutting tool and motor cannot stop:
Remove the battery immediately! Electric or electronic malfunction. Remove the battery and ask your local authorized service center for repair.

43
NEDERLANDS (Originele instructies)
Verklaring van het onderdelenoverzicht
TECHNISCHE GEGEVENS
• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit
gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Specificaties en accu’s kunnen van land tot land verschillen.
• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003
• Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zijn dan
80 dB (A). Draag gehoorbescherming.
ENG901-1
• De opgegeven trillingsemissiewaarde is gemeten
volgens de standaardtestmethode en kan worden
gebruikt om dit gereedschap te vergelijken met andere
gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de
blootstelling.
WAARSCHUWING:
• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
1. Accu
2. Snelheidsregelaar
3. Indicatorlampje
4. Aan-uitknop
5. Uit-vergrendeling
6. Bevestigingsoog
(bevestigingspunt)
7. Handgreep
8. Aan/uit-schakelaar
9. Beschermkap
10. Beschermbeugel
11. Snijgarnituur
12. Schouderdraagstel
13. Dop
14. Rode deel
15. Knop
16. Aan-indicator
17. Omkeerschakelaar
18. A Ingedrukte stand voor normale
werking
19. B Ingedrukte stand voor
verwijderen van onkruid of vuil
20. Ster-merkteken
21. Accu-indicator
22. Meest effectieve maaigebied
23. Aansluiting
24. Vergrendelhendel
25. Aansluitingafdekking
26. Hendel
27. Buis (kant van snijgarnituur)
28. Holvormige opening
29. Uitsteeksel
30. Inbusbouten
31. Deksel
32. Klemmen
33. Kant van snijgarnituur
34. Afstandshouder
35. Groeven
36. Beschermkap
37. Holvormige openingen
38. Beschermkaphouder
39. Uitsteeksels
40. Gaten
41. Nylondraad-snijkop
42. Metalen bescherming
43. Ontvangerring
44. Inbussleutel
45. Gesp
46. Haak
47. Inbusbout
48. 80-100 mm
Model DUR142L DUR182L DUR183L
Type buis Geïntegreerde buis Deelbare buis
Onbelast toerental 3.500 - 6.000 min-1
Totale lengte met nylondraad-snijkop 1.843 mm
Gedeelde lengte — 982 mm
Maaidiameter met nylondraad-snijkop 300 mm
Nettogewicht 3,8 kg 3,9 kg 4,1 kg
Nominale spanning 14,4 volt gelijkstroom 18 volt gelijkstroom
Standaardaccu en acculader
Gebruik altijd de combinatie accu/
acculader in de rechterkolom.
BL1430, BL1440/
DC18RC BL1815N, BL1830, BL1840/DC18RC
Geluid Geluidsdrukniveau Toepasselijke norm of richtlijn
Model LPA (dB (A)) Onzekerheid K (dB (A))
DUR142L 78 1,0 2000/14/EC
DUR182L/DUR183L 79 0,7
Trillingen Voorhandgreep Achterhandgreep Toepasselijke norm
of richtlijn
Model ah(m/s2)Onzekerheid (K)
(m/s2)ah(m/s2)Onzekerheid (K) (m/s2)
DUR142L 2,5 1,5 2,5 1,5 EN786
DUR182L/DUR183L 2,5 1,5 2,5 1,5

44
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de operator die zijn
gebaseerd op een schatting van de blootstelling onder
praktijkomstandigheden (rekening houdend met alle
fasen van de bedrijfscyclus, zoals de tijdsduur
gedurende welke het gereedschap is uitgeschakeld en
stationair draait, naast de ingeschakelde tijdsduur).
Symbolen END020-3
Hieronder staan de symbolen die voor het gereedschap
worden gebruikt. Zorg ervoor dat u weet wat ze
betekenen alvorens de accu te gebruiken.
.................... Besteed bijzondere zorg en aandacht.
........ Lees de gebruiksaanwijzing.
.................. Gevaar: wees bedacht op opgeworpen
voorwerpen.
.................. De afstand tussen het gereedschap en
omstanders moet minstens 15 meter te
zijn.
.......... Houd omstanders uit de buurt.
.......... Blijf minstens 15 meter uit de buurt.
.................. Draag een veiligheidshelm,
veiligheidsbril en gehoorbescherming.
.................. Draag veiligheidshandschoenen.
.................. Draag stevige schoenen met
antislipzolen. Veiligheidsschoenen met
stalen neuzen worden aanbevolen.
.................. Stel het gereedschap niet bloot aan
vocht.
................... Toegestaan maximumtoerental.
............ Gebruik nooit een metalen snijblad.
............ Alleen voor EU-landen
Geef elektrisch gereedschap en accu’s
niet met het huisvuil mee!
Volgens de Europese richtlijn inzake
oude elektrische en elektronische
apparaten, en inzake batterijen en
accu’s en oude batterijen en accu’s, en
de toepassing daarvan binnen de
nationale wetgeving, dienen elektrisch
gereedschap, accu’s en batterijen die
het einde van hun levensduur hebben
bereikt, gescheiden te worden
ingezameld en te worden afgevoerd
naar een recyclebedrijf dat voldoet aan
de geldende milieu-eisen.
Alleen voor Europese landen ENH219-2
EU-verklaring van conformiteit
Wij, Makita Corporation, als de verantwoordelijke
fabrikant, verklaren dat de volgende Makita-
machine(s):
Aanduiding van de machine:
Accugrastrimmer
Modelnr./Type: DUR142L, DUR182L, DUR183L
Technische gegevens: zie de tabel “TECHNISCHE
GEGEVENS”.
in serie zijn geproduceerd en
Voldoen aan de volgende Europese richtlijnen:
2000/14/EC en 2006/42/EC
En zijn gefabriceerd in overeenstemming met de
volgende normen of genormaliseerde documenten:
EN60335
De technische documentatie wordt bewaard door:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Engeland
De conformiteitsbeoordelingsprocedure vereist door
Richtlijn 2000/14/EC was is Overeenstemming met annex
VI.
Officiële instantie:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Duitsland
Identificatienummer 0197
Model DUR142L
Gemeten geluidsvermogenniveau: 89 dB (A)
Gegarandeerd geluidsvermogenniveau: 90 dB (A)
Model DUR182L en DUR183L
Gemeten geluidsvermogenniveau: 90 dB (A)
Gegarandeerd geluidsvermogenniveau: 90 dB (A)
18. 3. 2013
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
BELANGRIJKE
VEILIGHEIDSINSTRUCTIES GEB109-3
WAARSCHUWING! Lees alle
veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en
instructies om in de toekomst te kunnen
raadplegen.
1. Zorg dat u vertrouwd bent met de
bedieningselementen en het juiste gebruik van het
gereedschap.
Cd
Ni-MH
Li-ion

45
2. Na het uitschakelen van de motor blijft het
snijgarnituur nog even ronddraaien.
3. Laat in geen geval het gereedschap gebruiken
door kinderen of personen die niet bekend zijn
met de instructies.
4. Onderbreek het gebruik van het gereedschap
wanneer andere personen, met name kinderen, of
huisdieren in de buurt komen.
5. Gebruik het gereedschap alleen bij daglicht of
voldoende kunstlicht.
6. Vóór gebruik van het gereedschap en na iedere
botsing, controleert u op tekenen van slijtage of
beschadiging, en repareert u het gereedschap zo
nodig.
7. Wees voorzichtig dat u geen letsel oploopt door
het mesje voor het op lengte afsnijden van de
nylondraad. Nadat u de nylondraad hebt
uitgetrokken, zet u het gereedschap altijd eerst
terug rechtop voordat u hem inschakelt.
8. Monteer nooit een metalen snijgarnituur.
9. Dit gereedschap is niet geschikt voor gebruik door
personen (waaronder kinderen) met een
verminderd lichamelijk, zintuiglijk of geestelijk
vermogen, of gebrek aan kennis en ervaring,
behalve indien zij instructies hebben gehad en
onder toezicht staan van een persoon die
verantwoordelijk is voor hun veiligheid. Kinderen
dienen onder toezicht te staan om ervoor te
zorgen dat zij niet met het gereedschap spelen.
10. Gebruik het gereedschap met de hoogstmogelijke
zorg en aandacht.
11. Gebruik het gereedschap alleen als u in goede
lichamelijke conditie bent. Werk altijd rustig en
voorzichtig. Gebruik uw gezond verstand en denk
eraan dat de gebruiker van het gereedschap
verantwoordelijk is voor ongelukken en gevaren
die personen of hun eigendommen kunnen
overkomen.
12. Bedien het gereedschap nooit wanneer u
vermoeid bent, zich ziek voelt, of onder invloed
bent van alcohol of drugs.
13. Het gereedschap moet onmiddellijk uitgeschakeld
worden als tekenen van een ongebruikelijke
werking merkbaar zijn.
Bedoeld gebruik van het gereedschap
1. Gebruik het juiste gereedschap. De
accugrastrimmer is uitsluitend bedoeld voor het
maaien van gras en kleine onkruiden. Het mag niet
worden gebruikt voor enig ander doel, zoals
heggen snoeien, aangezien dit tot letsel kan
leiden.
Persoonlijke-veiligheidsuitrusting (zie afb. 1 en 2)
1. Draag geschikte kleding. De te dragen kleding
dient functioneel en geschikt te zijn, d.w.z.
nauwsluitend zonder te hinderen. Draag geen
juwelen of kleding die verstrikt kunnen raken in
hoog gras. Draag een haarbedekking om lang haar
uit de weg te houden.
2. Draag altijd stevige schoenen met een antislipzool
wanneer u het gereedschap gebruikt. Dit
beschermt u tegen letsel en garandeert dat u
stevig staat.
3. Draag een veiligheidsbril of een spatscherm.
Elektrische veiligheid en accu
1. Vermijd gevaarlijke omgevingen. Gebruik het
gereedschap niet op vochtige of natte plaatsen en
stel het niet bloot aan regen. Als water
binnendringt in het gereedschap, wordt de kans
op een elektrische schok groter.
2. Laad alleen op met de acculader aanbevolen door
de fabrikant. Een acculader die geschikt is voor
een bepaald type accu, kan brandgevaar
opleveren indien gebruikt met een ander type
accu.
3. Gebruik het gereedschap uitsluitend met de
daarvoor bestemde accu. Als u een andere accu
erin gebruikt, kan dit leiden tot persoonlijk letsel
of brand.
4. Als de accu niet wordt gebruikt, houdt u deze uit
de buurt van metalen voorwerpen zoals
paperclips, muntgeld, sleutels, schroeven en
andere kleine metalen voorwerpen die een
kortsluiting kunnen veroorzaken tussen de
accupolen. Kortsluiting tussen de accupolen kan
leiden tot brandwonden of brand.
5. Onder zware gebruiksomstandigheden kan vloeistof
uit de accu/batterijen komen. Voorkom aanraking! Als
u deze vloeistof per ongeluk aanraakt, wast u dit goed
af met water. Als de vloeistof in uw ogen komt,
raadpleegt u een arts. Vloeistof uit de accu kan irritatie
en brandwonden veroorzaken.
6. Werp de accu niet in een vuur. De accu kan
exploderen. Raadpleeg de lokale regelgeving voor
mogelijke speciale verwerkingsvereisten.
7. Open of vervorm de accu niet. Het elektrolyt is
agressief en kan letsel toebrengen aan de ogen en
huid. Het kan giftig zijn bij inslikken.
Het gereedschap inschakelen (zie afb. 3)
1. Controleer of er geen kinderen of andere mensen
aanwezig zijn binnen een werkbereik van 15 meter
en let ook op of er geen dieren in de
werkomgeving zijn. Als dat het geval is, stopt u
met het gebruik van het gereedschap.
2. Controleer voor gebruik altijd of het gereedschap
veilig is om te gebruiken. Controleer de veiligheid
van het snijgarnituur en de beschermkap, en
controleer of de aan/uit-schakelaar/hendel goed
werkt en gemakkelijk kan worden bediend.
Controleer of de handgrepen schoon en droog zijn
en test de werking van de aan/uit-schakelaar
3. Controleer op beschadigde onderdelen voordat u
het gereedschap verder gebruikt. Een
beschermkap of ander onderdeel day beschadigd
is, moet nauwkeurig worden onderzocht om te
beoordelen of het goed werkt en zijn beoogde
functie kan uitvoeren. Controleer of bewegende
delen goed uitgelijnd zijn en niet vastgelopen zijn,
of onderdelen niet kapot zijn en stevig
gemonteerd zijn, en enige andere situatie die van
invloed kan zijn op de werking van het
gereedschap. Een beschermkap of ander
onderdeel dat beschadigd is, dient vakkundig te
worden gerepareerd of vervangen door een
erkend servicecentrum, behalve indien anders
aangegeven in deze gebruiksaanwijzing.
4. Schakel de motor alleen in wanneer de handen en
voeten uit de buurt van het snijgarnituur zijn.

46
5. Controleer vóór het starten of het snijgarnituur
geen contact maakt met harde voorwerpen, zoals
takken, stenen, enz., omdat tijdens het starten het
snijgarnituur zal ronddraaien.
Gebruiksmethode
1. Gebruik het gereedschap nooit met beschadigde
beschermkappen of zonder aangebrachte
beschermkappen.
2. Gebruik het gereedschap alleen bij goed licht en
zicht. Wees in de winter bedacht op gladde of
natte plaatsen, ijs en sneeuw (gevaar voor
uitglijden). Zorg er altijd voor dat u stevig staat.
3. Wees voorzichtig uw handen en voeten niet te
verwonden aan het snijgarnituur.
4. Houd altijd handen en voeten uit de buurt van het
snijgarnituur, met name bij het inschakelen van de
motor.
5. Maai nooit boven heuphoogte.
6. Sta nooit op een ladder met draaiend
gereedschap.
7. Werk nooit op een instabiele ondergrond.
8. Reik niet te ver. Zorg altijd voor een stevige stand
en goede lichaamsbalans.
9. Verwijder zand, stenen, nagels, enz. die u binnen
uw werkbereik vindt. Vreemde voorwerpen
kunnen het snijgarnituur beschadigen en
opgeworpen worden waardoor ernstig persoonlijk
letsel kan worden veroorzaakt.
10. Als het snijgarnituur stenen of andere harde
voorwerpen raakt, moet u de motor onmiddellijk
uitschakelen en het snijgarnituur controleren.
11. Voordat u begint te maaien, moet het snijgarnituur
op maximaal toerental draaien.
12. Houd tijdens gebruik het gereedschap altijd met
twee handen vast. Houd het gereedschap tijdens
het gebruik nooit met slechts één hand vast. Zorg
er altijd voor dat u stevig staat.
13. De volledige veiligheidsuitrusting, zoals een
beschermkap die bij het gereedschap wordt
geleverd, moeten tijdens het werk worden
gebruikt.
14. Behalve in noodgevallen mag u het gereedschap
nooit op de grond laten vallen of weggooien
omdat hierdoor het gereedschap zwaar
beschadigd kan raken.
15. Sleep het gereedschap nooit over de grond
wanneer u het wilt verplaatsen omdat hierdoor het
gereedschap kan worden beschadigd.
16. Verwijder altijd de accu uit het gereedschap:
-iedere keer als u het gereedschap onbeheerd
achterlaat;
-voordat u een verstopping opheft;
-voordat u het gereedschap controleert, reinigt
of er werkzaamheden aan gaat verrichten;
-voordat u enige afstelling maakt, een
accessoire vervangt of het gereedschap
opbergt;
-als het gereedschap op ongebruikelijke manier
begint te trillen;
-wanneer u het gereedschap gaat vervoeren.
17. Forceer het gereedschap niet. Het gereedschap
werkt beter en met een kleinere kans op letsel op
de manier waarvoor het is ontworpen.
Onderhoudsinstructies
1. De toestand van het snijgarnituur, de
veiligheidsuitrusting en de schouderriem moet
worden gecontroleerd voor aanvang van de
werkzaamheden.
2. Schakel de motor uit en verwijder de accu voordat
u onderhoudswerkzaamheden uitvoert, het
snijgarnituur vervangt, of het gereedschap
schoonmaakt.
3. Verwijder na gebruik de accu van het gereedschap
en controleer op beschadigingen.
4. Controleer op loszittende bevestigingen en
beschadigde onderdelen, zoals bijna half-
doorgescheurd in het snijgarnituur.
5. Wanneer het gereedschap niet wordt gebruikt,
bergt u het op op een droge plaats die op slot kan
of buiten bereik van kinderen ligt.
6. Gebruik uitsluitend de door de fabrikant
aanbevolen vervangingsonderdelen en
accessoires.
7. Zorg ervoor dat de ventilatieopeningen altijd vrij
zijn van vuil.
8. Inspecteer en onderhoud het gereedschap
regelmatig, met name vóór en na gebruik. Laat het
gereedschap alleen repareren door een erkend
servicecentrum.
9. Houd de handgrepen droog, schoon en vrij van
olie en vetten.
BEWAAR DEZE INSTRUCTIES.
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van het betreffende product
altijd strikt in acht. VERKEERD GEBRUIK of het niet
volgen van de veiligheidsinstructies in deze
gebruiksaanwijzing kan leiden tot ernstig persoonlijk
letsel.
BELANGRIJKE
VEILIGHEIDSINSTRUCTIES ENC007-8
VOOR ACCU’S
1. Alvorens de accu in gebruik te nemen, leest u
eerst alle instructies en
waarschuwingsopschriften op (1) de acculader, (2)
de accu en (3) het apparaat waarin de accu wordt
aangebracht.
2. Haal de accu niet uit elkaar.
3. Als de gebruikstijd aanzienlijk korter is geworden,
stopt u onmiddellijk met het gebruik. Anders kan
dit leiden tot kans op oververhitting, mogelijke
brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit
met schoon water en raadpleegt u onmiddellijk
een arts. Dit kan leiden tot verlies van
gezichtsvermogen.
5. Sluit de accu niet kort:
(1) Raak de accupolen niet aan met enig
geleidend materiaal.

47
(2) Bewaar de accu niet op een plaats waar deze
in aanraking kan komen met andere metalen
voorwerpen, zoals spijkers, munten, enz.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan leiden tot een hoge
stroomsterkte, oververhitting, mogelijke
brandwonden en zelfs een defect.
6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50 °C of hoger.
7. Werp de accu niet in een vuur, zelfs niet als deze
al ernstig beschadigd of helemaal versleten is. De
accu kan in een vuur exploderen.
8. Wees voorzichtig dat u de accu niet laat vallen of
ergens tegenaan stoot.
9. Gebruik nooit een beschadigde accu.
10. Neem de plaatselijke regelgeving met betrekking
tot het weggooien van de accu in acht.
BEWAAR DEZE INSTRUCTIES.
Tips voor een lange levensduur van de
accu
1. Laad de accu op voordat deze volledig leeg is.
Wanneer u merkt dat het gereedschap minder
vermogen heeft, stopt u met het gebruik ervan en
laadt u eerst de accu op.
2. Laad nooit een volledig opgeladen accu op.
Te lang opladen verkort de levensduur van de
accu.
3. Laad de accu op bij een omgevingstemperatuur
van 10 °C tot 40 °C. Laat een warme accu eerst
afkoelen voordat u deze oplaadt.
4. Laad de accu ieder half jaar op als u deze
gedurende een lange tijd niet gebruikt.
Beschrijving van de onderdelen
(zie afb 4)
BESCHRIJVING VAN DE
FUNCTIES
WAARSCHUWING:
•Zorg ervoor dat het gereedschap is uitgeschakeld
en dat de accu is verwijderd voordat u de werking
van het gereedschap aanpast of controleert. Als het
gereedschap niet wordt uitgeschakeld en de accu niet
uit het gereedschap wordt verwijderd, kan dat na per
ongeluk inschakelen leiden tot ernstig persoonlijk
letsel.
De accu aanbrengen en verwijderen (zie
afb. 5)
LET OP:
• Schakel het gereedschap altijd uit voordat u de accu
aanbrengt of verwijdert.
•Houd het gereedschap en de accu stevig vast
tijdens het aanbrengen of verwijderen van de accu.
Als u het gereedschap en de accu niet stevig
vasthoudt, kunnen deze uit uw handen glippen en
beschadigd raken, of kan persoonlijk letsel worden
veroorzaakt.
Om de accu te verwijderen verschuift u de knop aan de
voorkant van de accu en schuift u tegelijkertijd de accu
eraf.
Om de accu aan te brengen, lijnt u de lip op de accu uit
met de groef in de behuizing en duwt u de accu op zijn
plaats. Steek de accu zo ver mogelijk erin tot u een
klikgeluid hoort. Als u het rode deel aan de bovenkant van
de knop kunt zien, is de accu niet goed aangebracht.
LET OP:
• Breng de accu altijd helemaal aan totdat het rode deel
niet meer zichtbaar is. Als u dit niet doet, kan de accu
per ongeluk uit het gereedschap vallen en u of anderen
in uw omgeving verwonden.
• Breng de accu niet met kracht aan. Als de accu niet
gemakkelijk erin kan worden geschoven, wordt deze
niet goed aangebracht.
In- en uitschakelen
WAARSCHUWING:
•Controleer altijd, voordat u de accu in het
gereedschap steekt, of de aan/uit-schakelaar op de
juiste manier schakelt en weer terugkeert naar de
uit-stand nadat deze is losgelaten. Knijp de aan/uit-
schakelaar niet hard in zonder de uit-vergrendeling
in te draaien. Hierdoor kan de aan/uit-schakelaar
stuk gaan. Het gebruik van gereedschap met een
schakelaar die niet goed werkt, kan leiden tot verlies
van controle en ernstige verwondingen (zie afb. 6).
Druk op de aan-uitknop op de behuizing zodat het
gereedschap is ingeschakeld en de aan-indicator brandt
(zie afb. 7).
Om te voorkomen dat de aan/uit-schakelaar per ongeluk
wordt bediend, is een uit-vergrendeling aangebracht.
Om het gereedschap te starten, draait u de uit-
vergrendeling en knijpt u vervolgens de aan/uit-
schakelaar in. Laat de aan/uit-schakelaar los om het
gereedschap te stoppen.
OPMERKING:
• Nadat op de aan-uitknop is gedrukt en het
gereedschap één minuut niet is bediend, wordt het
gereedschap automatisch uitgeschakeld.
Omkeerschakelaar voor verwijderen van
vuil
WAARSCHUWING:
•Controleer altijd of het gereedschap is
uitgeschakeld en de accu is verwijderd voordat u
onkruid of vuil verwijdert dat verstrikt zit rond het
snijgarnituur en niet kon worden verwijderd door
de omkeerschakelaar te bedienen. Als het
gereedschap niet wordt uitgeschakeld en de accu niet
uit het gereedschap wordt verwijderd, kan dat na per
ongeluk inschakelen leiden tot ernstig persoonlijk letsel
(zie afb. 8).
Dit gereedschap is uitgerust met een omkeerschakelaar
die alleen bedoeld is om de draairichting om te keren
zodat dit kan worden gebruikt om onkruid of vuil te
verwijderen dat verstrikt zit in het snijgarnituur. Om het
gereedschap te bedienen moet normaal gesproken op de
“A”-kant van de schakelaar zijn ingedrukt.
Om onkruid of vuil te verwijderen dat verstrikt zit rond het
draaiende snijgarnituur, kan de draairichting worden
