marklin baureihe E 91 User manual

Baureihe E 91
Deutsche Bundesbahn

BR E 91
Die schweren Güterzuglokomotiven der Baureihe E 91
wurden ab 1927 in der leichteren Ausführung E 91.9
mit Widerstandsbremse gebaut. Sie leisteten unver-
ändert 2 200 kW und erreichten mit einem Gewicht
von 116,4 t eine Geschwindigkeit von 55 km/h. Die
Gelenkbauweise mit zwei Treibgestellen und einem
dreiteiligen Lokaufbau sowie der Winterthur-Schräg-
stangenantrieb bewährten sich auf den Gebirgs-
strecken in Mittel- und Süddeutschland.
Die Deutsche Bundesbahn übernahm 6 Maschinen
der Baureihe E 91.9 und setzte sie nach ihrer
Modernisierung bis in die 70er-Jahre im Strecken-
und Rangierdienst ein. Zwei der inzwischen als
Baureihe 191 bezeichneten Lokomotiven werden
als Museumsfahrzeuge erhalten.
BR E 91
Beginning in 1927 a lighter version of the E 91 heavy
freight locomotive was built with resistance brakes
and was classified as the E 91.9. It had a steady
output of 2.200 kW, weighed 116,4 tons and could
reach a maximum speed of 55 km/h (30 m.p.h.).
The locomotive’s three-part articulated body with
two groups of driving wheels and Winterthur drive
rod design was very effective on mountain lines in
central and southern Germany.
The German Federal Railroad acquired six of these
powerful engines after the war and, after upgrading
their equipment, used them well into the 1970’s in
both road and yard work. Two of the locomotives,
later classified 191, have been placed in museums.
2

BR E 91
C’est à partir de 1927 que furent construites les
lourdes motrices pour trains de marchandises de
la série E 91. Il s’agissait là d’une série allégée, les
E 91.9, équipées de freins à résistance. Elles déve-
loppaient une puissance de 2 200 kW et la vitesse
limite de ces machines, d’un poids de 116,4 t, était
de 55 km/h. La construction articulée avec 2 trains
moteurs et une caisse en 3 parties ainsi que la
transmission par bielles obliques du type Winterthur
ont donné entière satisfaction sur les lignes monta-
gneuses de l’Allemagne centrale et méridionale.
La Deutsche Bundesbahn reprit 6 motrices de la
série E 91.9 et leur confia, après modernisation, des
services de traction et de manœuvres jusque vers
les années 1970. 2 de ces machines numérotées
depuis, série 191, sont conservées en tant que
machines de musée.
BR E 91
De zware goederentrein-locomotieven van de bouw-
serie E 91 werden vanaf 1927 in de lichtere uitvoering
E 91.9 gebouwd met weerstandsrem. Ze leverden
een onveranderd vermogen van 2 200 kW en met
hun gewicht van 116,4 t bereikten ze een snelheid
van 55 km/u. De gelede constructie met twee drijf-
stellen en een driedelige bovenbouw, alsmede de
„Winterthur” – aandrijving met schuine stangen,
voldeden uitstekend op de bergtrajecten van midden-
en Zuid-Duitsland.
De „Deutsche Bundesbahn” nam 6 machines van de
bouwserie E 91.9 over en zette deze na hun moder-
nisering in voor route- en rangeerdiensten tot in de
jaren 70. Twee van de inmiddels als bouwserie 191
aangeduide locomotieven zijn als museumlocs
behouden.
3

Funktion
Diese Lokomotive mit eingebautem Sinus-
Antrieb bietet:
●Wahlweise konventioneller Wechselstrombetrieb
(Transformer 32 VA Nr. 6647), Märklin Delta oder
Märklin Digital. Die Betriebsart wird automatisch
erkannt. Der Betrieb mit Fahrgeräten anderer
Systeme (Gleichstrom, Impulsbreiten-Steuerung,
Mehrzug-Steuerungen anderer Fabrikate) ist nicht
möglich.
●Fahrtrichtungsabhängige Spitzenbeleuchtung
im Digitalbetrieb oder im Betrieb mit der
Delta-Control 4f (Nr. 66045) ein- / ausschaltbar.
Bei Wechselstrom-Betrieb Intensität der Spitzen-
beleuchtung geschwindigkeitsabhängig. Bei
Betrieb mit der Delta-Control 6604 Spitzen-
beleuchtung dauernd ausgeschaltet. Bei Betrieb
mit der Delta-Station 6607 Spitzenbeleuchtung
dauernd eingeschaltet.

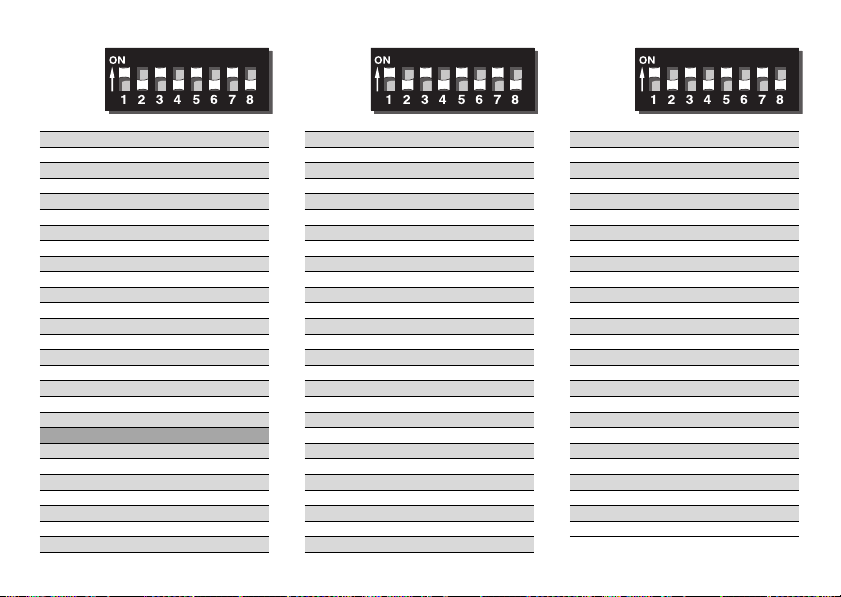

●Manuelle Einstellung der Delta- oder Digitaladresse
über Codierschalter auf der Elektronikplatine.
●Einstellbare Höchstgeschwindigkeit.
●Einstellbare Anfahr-/ Bremsverzögerung.
●Bürstenloser und damit wartungsfreier Motor.
Nur im Betrieb mit Control-Unit 6021:
●Einschalten von dem Geräusch eines Signalhorns.
●Schaltbarer Rangiergang (Minimierung der
eingestellten Anfahr- / Bremsverzögerung).
Die bei normalem Betrieb anfallenden Wartungs-
arbeiten sind nachfolgend beschrieben. Für Repara-
turen oder Ersatzteile wenden Sie sich bitte an Ihren
Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadens-
ersatzansprüche sind ausgeschlossen, wenn in
Märklin-Produkten nicht von Märklin freigegebene
Fremdteile eingebaut werden und / oder Märklin-
Produkte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene
Mängel und / oder Schäden ursächlich war. Die
Darlegungs- und Beweislast dafür, dass der Einbau
von Fremdteilen oder der Umbau in bzw. von Märklin-
Produkten für aufgetretene Mängel und / oder
Schäden nicht ursächlich war, trägt die für den Ein-
und / oder Umbau verantwortliche Person und / oder
Firma bzw. der Kunde.
4

Function
This locomotive comes with a sine propulsion
system and offers these features:
●Can be operated with conventional AC power
(32 VA transformer, item no. 6647 or 6646),
Märklin Delta or Märklin Digital. The circuit board
in the locomotive automatically recognizes the mode
of operation. This locomotive is not designed for
operation with locomotive controllers for other
systems (DC power, pulse width control, multi-
train controls of other makes).
●Headlights that change over with the direction of
travel can be turned on / off in digital operation or
in operation with the Delta-Control 4f (Nr. 66045).
The headlights will vary in brightness with the speed
of the locomotive when the latter is operated
with AC power. The headlights are off at all
times when the locomotive is operated with the
6604 Delta-Control. The headlights are on at all
times when the locomotive is operated with the
6607 Delta-Station.

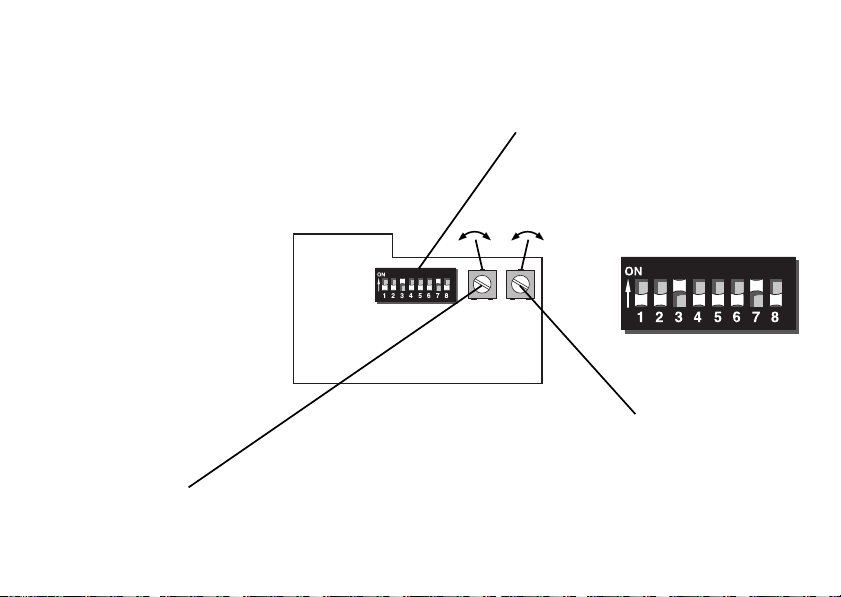

●The Delta and Digital address can be set manually
with coding switches on the electronic circuit.
●Adjustable maximum speed.
●Adjustable acceleration / braking delay.
●Brushless motor, needs no servicing.

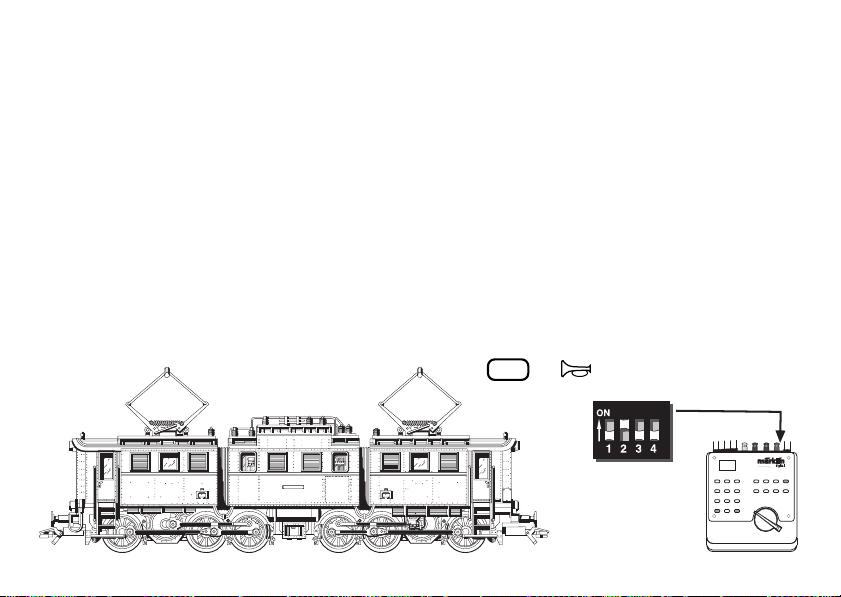

Only in operation with the 6021 Control-Unit:
●Sound of a horn can be turned on and off.
●Switching range (canceling of the acceleration /
braking delay that has been set for the locomotive).

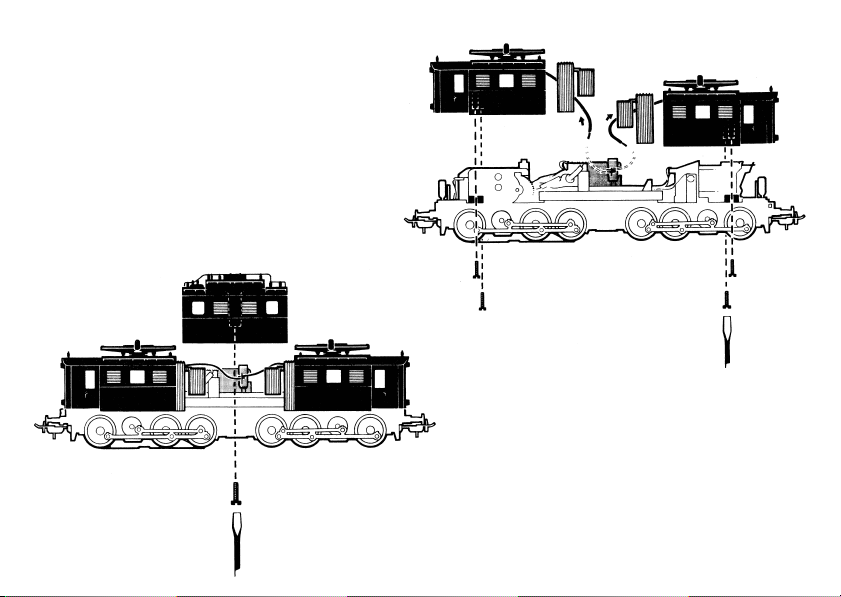

The maintenance work required with normal
operation is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in
those cases where parts neither manufactured nor
approved by Märklin have been installed in Märklin
products or where Märklin products have been
converted in such a way that the non-Märklin parts
or the conversion were causal to the defects and / or
damage arising. The burden of presenting evidence
and the burden of proof thereof, that the installation
of non-Märklin parts or the conversion in or of Märklin
products was not causal to the defects and / or
damage arising, is borne by the person and / or
company responsible for the installation and / or
conversion, or by the customer.
5

Fonction
Cette locomotive équipée d’un moteur
C-Sinus offre:
●Au choix, exploitation conventionnelle en courant
alternatif (transformateur-régulateur 32 VA, n° 6647),
en système Märklin Delta ou en système Märklin
Digital. Le mode d’exploitation est automatique-
ment détecté. L’exploitation à l’aide de régulateurs
provenant d’autres systèmes (courant continu,
courant à impulsions de largeur variable, pilotage
multitrain d’autres systèmes) n’est pas possible.
●Feux de signalisation, avec inversion selon sens
de marche, activables ou désactivables en
exploitation Digital ou en exploitation avec le
Delta-Control 4f (n° 66045). En exploitation con-
ventionnelle en courant alternatif, l’intensité des
feux de signalisation dépend de la vitesse. En
exploitation avec le Delta-Control 6604, les feux
sont désactivés en permanence. En exploitation
avec la Delta-Station 6607, les feux sont activés
en permanence.
●Réglage manuel de l’adresse Delta ou Digital via le
clavier d’encodage situé sur la platine électronique.
●Vitesse maximale réglable.
●Temporisation d’accélération-freinage réglable.
●Moteur sans balais et par conséquent exempt de
maintenance.
Uniquement en exploitation avec
la Control-Unit 6021:
●Activation du bruiteur reproduisant le son d’un
avertisseur sonore.
●Mode de marche en manœuvre commutable
(diminution de la temporisation d’accélération-
freinage).
Les travaux d’entretien occasionnels à effectuer
en exploitation normale sont décrits plus loin.
Pour toute réparation ou remplacement de pièces,
adressez-vous à votre détaillant-spécialiste Märklin.
Tout recours à une garantie commerciale ou con-
tractuelle ou à une demande de dommages-intérêt
est exclu si des pièces non autorisées par Märklin
sont intégrées dans les produits Märklin et / ou si les
produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation con-
stituent la cause des défauts et / ou dommages ap-
parus. C’est à la personne et / ou la société respon-
sable du montage / de la transformation ou au client
qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin
ou la transformation des produits Märklin n’est pas
à l’origine des défauts et ou dommages apparus.
6

Werking
Deze locomotief met de ingebouwde
sinus-aandrijving biedt u:
●Naar keuze rijden met conventionele wisselstroom
transformatoren (transformator 32 VA nr. 6647),
Märklin Delta of Märklin-digitaal-systeem.
Het bedrijfssysteem wordt automatisch herkend.
Het gebruik van rijregelaars van andere systemen
(gelijkstroom, puls-breedte sturing of meer-treinen
besturingssystemen van andere fabrikanten) is
niet mogelijk.
●Rijrichtingsafhankelijke frontverlichting is in digitaal-
bedrijf of in het bedrijf met de Delta-Control 4f
(nr. 66045) in- en uitschakelbaar. Bij het wissel-
stroombedrijf is de intensiteit van de verlichting
afhankelijk van de rijsnelheid. Bij het gebruik met
een Delta-Control 6604, is de verlichting voort-
durend uitgeschakeld. Bij het gebruik met een
Delta-Station 6607, is de verlichting voortdurend
ingeschakeld.
●Handmatig instellen van het Delta- of digitaaladres
d.m.v. de codeerschakelaars op de elektronicaprint.
●Instelbare maximumsnelheid.
●Instelbare optrek- en afremvertraging.
●Motor zonder koolborstels en daardoor onder-
houdsarm.
Alleen bij het gebruik met de Control-Unit 6021:
●Geluid van de signaalhoorn inschakelbaar.
●Schakelbare rangeerstand (minimalisering van de
ingestelde optrek- en afremvertaging).
De bij normaal gebruik noodzakelijke onderhouds-
punten worden verderop beschreven. Voor reparaties
en onderdelen kunt u zich tot uw Märklin-handelaar
wenden.
Elke aanspraak op garantie en schadevergoeding is
uitgesloten, wanneer in Märklin-producten niet door
Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de
ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of
schade was. De aantoonplicht en de bewijslijst
daaromtrent, dat de inbouw van vreemde onderde-
len in Märklin-producten of de ombouw van Märklin-
producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon
en / of firma danwel bij de klant.
7

Función
Esta locomotora con motor Sinus ofrece:
●Funcionamiento a elección con corriente alterna
convencional (transformador 32 VA refa6647),
Märklin Delta o Märklin Digital. Reconoce
automáticamente la forma de corriente. No
funciona con mandos de otros sistemas (corriente
continua, de impulsos, tráfico multi-tren de otros
fabricantes).
●Luces de los faros frontales gobernalbles en Digital
o con Delta-Control 4f (nº 66045) dependiendo
del sentido de marcha. En convencional la inten-
sidad de la luz depende de la velocidad. Con
Delta-Control 6604 faros siempre apagados.
Con Delta-Station 6607 siempre encendidos.
●Selección manual del código Delta o Digital en
el codificador del circuito impreso electrónico.
●Velocidad máxima ajustable.
●Arranque y frenado progresivo ajustable.
●Motor libre de mantenimiento al no tener escobillas.
Solamente en funcionamiento
con Control-Unit 6021:
●Encender el ruido de un silbato.
●Marcha de maniobras (arranque y frenado quedan
al mínimo).
A continuación se describen los trabajos de man-
tenimiento en un funcionamiento normal. Para repa-
raciones o recambios contacte con su proveedor
Märklin especializado.
Se excluye todo derecho de garantía, prestación de
garantía e indemnización sobre aquellos productos
Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos pro-
ductos Märklin que hayan sido modificados cuando
la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente
surgidos. La persona y/o empresa o el cliente respon-
sable del montaje o modificación será el responsable
de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son
las causas de los desperfectos y/o daños surgidos.
8

Funzionamento
Questa locomotiva con motorizzazione
Sinus incorporata presenta:
●Opzione di scelta tra funzionemento tradizionale a
corrente alternata (Transformer da 32 VA N. 6647),
Märklin Delta oppure Märklin Digital. Il tipo di fun-
zionamento viene riconosciuto automaticamente.
Il funzionamento con regolatori di marcia di altri
sistemi (corrente continua, comando con impulsi
di larghezza variabile, comando per molti treni di
altri fabbricanti) non è possibile.
●Illuminazione di testa dipendente dalla direzione
di marcia attivabile / disattivabile nel funziona-
mento Digital oppure nel funzionamento con
Delta-Control 4f (N. 66045). Con l’esercizio
a corrente alternata l’intensità dell’illuminazione
in testa è in funzione della velocità. Con il modo
Delta-Control 6604 l’illuminazione in testa
è costantemente disattivata. Con il modo
Delta-Station 6607 l’illuminazione in testa
è costantemente attivata.
●Impostazione manuale degli indirizzi Delta
oppure Digital tramite commutatore di codifaca
sul modulo elettronico.
●Velocità massima regolabile.
●Ritardo di avviamento / frenatura regolabile.
●Motore senza spazzole e pertanto esente da
manutenzione.
Soltanto nel funzionamento con
Control-Unit 6021:
●Attivazione del suono di una tromba da
segnalazione.
●Marcia di smistamento attivabile (riduzione della
decelerazione impostata in avviamento e in frenata).
Qui di seguito vengono descritte le operazioni di
manutenzione che si verificano nel normale eser-
cizio. Per riparazioni oppure parti di ricambio Vi
preghiamo di rivolgerVi al Vostro rivenditore speci-
alizzato Märklin.
Märklin non fornisce alcuna garanzia, assicurazione
e risarcimento danni in caso di montaggio sui pro-
dotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i
danni riscontrati sullo stesso siano stati causati da
modifiche non autorizzate o dal montaggio di com-
ponente esterni da lei non approvati. L'onere della
prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona / ditta
che ha effettuato il montaggio di componenti estranei
o che ha apportato modifiche non autorizzate.
9

Funktion
Loket med inbyggd Sinusmotor erbjuder:
●Valfritt konventionell växelströmsdrift (Transformer
32 VA nr. 6647), Märklin Delta eller Märklin Digital.
Driftsättet identifieras automatiskt. Drift med kören-
heter av andra system (likström, impulsbreddad
styrning, flertågs- styrningar av andra fabrikat) är
inte möjlig.
●Körriktningsberoende frontbelysning vid digital drift
eller, vid drift med Delta-Control 4f (Nr. 66045),
kan den tändas och släckas. Vid drift med växel-
ström är strålkastarnas intensitet beroende på
hastigheten. Vid drift med Delta-Control 6604
är strålkastarna permanent släckta. Vid drift med
Delta-Station 6607 är strålkastarna permanent
tända.
●Manuell inställning av Delta- eller digitaladressen
via kodningsställaren på elektronikkretskortet.
●Inställbar maxhastighet.
●Inställbar accelerations- och bromsfördröjning.
●Motorn saknar borstar och är därför underhållsfri.
Endast vid drift med Control-Unit 6021:
●Ljudet för signalvisslan kan kopplas in.
●Kopplingsbar rangerkörning (inställd accelerations- /
bromsfördröjning minimeras).
Underhållsarbeten, som uppstår vid vanlig använd-
ning, beskrivs som följer. Kontakta din Märklinhand-
lare för reparationer eller reservdelar.
Varje form av anspråk på garanti och skadestånd
är utesluten om delar används i Märklin-produkter
som inte har godkänts av Märklin och / eller om
Märklin-produkter har modifierats och de inbyggda
främmande delarna resp. modifieringen var upphov
till de därefter uppträdande felen och / eller skadorna.
Bevisbördan för att inbyggnaden av främmande
delar i eller ombyggnaden av Märklin-produkter
inte är upphovet till de uppträdande felen och / eller
skadorna, bär den person och / eller företag resp.
kund som är ansvarig för in- och / eller ombyggnaden.
10

Funktion
Disse lokomotiver med indbygget
sinus-drev tilbyder:
●Valgfri konventionel vekselstrømsdrift (transformer
32 VA nr. 6647), Märklin Delta eller Märklin Digital.
Driftsarten registreres automatisk. Det er ikke
muligt at anvende køreudstyr fra andre systemer
(jævnstrøm, impulsbreddestyring, flertogs-styring
af andre fabrikater).
●Køreretningsafhængig frontbelysning kan tændes /
slukkes i digitaldrift eller i drift med Delta-Control 4f
(Nr. 66045). Ved vekselstrømsdrift er intensiteten
af frontbelysningen afhængig af hastigheden. Ved
drift med Delta-Control 6604 er frontbelysningen
permanent slukket. Ved drift med Delta-Station 6607
er frontbelysningen permanent tændt.
●Manuel indstilling af Delta- eller digitaladressen
via indkodningskontakt på den elektronikske
printplade.
●Indstillelig maksimalhastighed.
●Indstillelig opstart- / bremseforsinkelse.
●Børsteløs og dermed vedligeholdelsesfri motor.
Kun ved drift med Control-Unit 6021:
●Signalfløjtelyd der kan tændes og slukkes.
●Rangergear der kan ind- og udkobles (minimering
af den indstillede opstart- / bremseforsinkelse).
Vedligeholdelse ved normal drift er beskrevet efter-
følgende. Reparationer og reservedele får De hos
Deres Märklin-forhandler.
Ethvert garanti-, mangelsansvars- og skadeserstat-
ningskrav er udelukket, hvis der indbygges frem-
meddele i Märklinprodukter, der ikke er frigivet dertil
af Märklin og / eller hvis Märklinprodukter bygges om
og de indbyggede fremmeddele hhv. ombygningen
var årsag til sådanne opståede mangler og / eller
skader. Det påhviler kunden hhv. den person og / eller
det firma, der er ansvarlig for ind- og / eller ombygnin-
gen, at påvise hhv. bevise, at indbygningen af frem-
meddele i, eller ombygningen af Märklinprodukter
ikke var årsag til opståede mangler og / eller skader.
11

Sicherheitshinweise
●Die Lok darf nur mit einem dafür bestimmten
Betriebssystem (Märklin Wechselstrom-Transfor-
mator 6647, Märklin Delta oder Märklin Digital)
eingesetzt werden.
●Die Lok darf nur aus einer Leistungsquelle gleich-
zeitig versorgt werden.
●Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Safety Warnings
●This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647
AC transformer, Märklin Delta or Märklin Digital).
●This locomotive must never be supplied with
power from more than one transformer.
●Pay close attention to the safety warnings in the
instructions for your operating system.
Remarques importantes sur la sécurité
●La locomotive ne peut être mise en service
qu’avec un système d’exploitation adéquat
(Märklin courant alternatif-transformateur 6647,
Märklin Delta ou Märklin Digital).
●La locomotive ne peut être alimentée en courant
que par une seule source de courant.
●Veuillez impérativement respecter les remarques
sur la sécurité décrites dans le mode d’emploi en
ce qui concerne le système d’exploitation.
Veiligheidsvoorschriften
●De loc mag alleen met een daarvoor bestemd
bedrjfssysteem (Märklin wisselstroom transfor-
mator 6647, Märklin Delta of Märklin digitaal)
gebruikt worden.
●De loc mag niet vanuit meer dan één stroom-
voorziening gelijktijdig gevoed worden.
●Lees ook aandachtig de veiligheidsvoorschriften
in de gebruiksaanwijzing van uw bedrijfssysteem.
12

Aviso de seguridad
●La locomotora solamente debe funcionar en un
sistema de corriente propio (Märklin corriente
alterna – transformador 6647 – Märklin Delta
o Märklin Digital).
●La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
●Observe bajo todos los conceptos, las medidas
de seguridad indicadas en las instrucciones de
su sistema de funcionamiento.
Avvertenze per la sicurezza
●Tale locomotiva deve essere impiegata soltanto
con un sistema di funzionamento adeguato per
questa (trasformatore per corrente alternata
Märklin 6647, Märklin Delta oppure Märklin Digital).
●La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
●Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.
Säkerhetsanvisningar
●Loket får endast köras med ett därtill avsett drift-
system (Märklin Växelström-transformator 6647,
Märklin Delta eller Märklin Digital).
●Loket får inte samtidigt försörjas av mer än en
kraftkälla.
●Beakta alltid säkerhetsanvisningarna i bruksanvis-
ningen som hör till respektive driftsystemet.
Vink om sikkerhed
●Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin
Delta eller Märklin Digital), der er beregnet dertil.
●Lokomotivet må ikke forsynes fra mere end én
strømkilde ad gangen.
●Vær under alle omstændigheder opmærksom
på de vink om sikkerhed, som findes i brugsanvis-
ningen for Deres driftssystem.
13

14
Umschaltung für Oberleitungsbetrieb
Switch for selecting catenary or track operation
Commutation pour alimentation par ligne aérienne
Omschakeling op bovenleiding
Conmutación a toma-corriente por catenaria
Commutazione per esercizio con linea aerea
Omkoppling till kontaktledning
Omskiftning til luftledningsdrift

15
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af

16
Digital
Einstellung der Adresse und der Fahreigenschaften
Setting the adress and operating characteristics
Réglage de l’adresse et des propriétés de trafic
Instelling van het adres en rij-eigenschappen
Selección del código y de las prestaciones
Impostazione dell’índirizzo e delle caratteristiche di marcia
Inställning av adress och köregenskaper
Indstilling af adressen og køreegenskaberne
Höchst-Geschwindigkeit
Maximum speed
Vitesse maximum
Macimum snelheid
Velocidad máxima
Velocità massima
Maxfart
Maksimalhastighed
Anfahr- und Bremsverzögerung
Acceleration and braking delay
Progressivité au démarrage et au freinage
Optrek- en afremvertraging
Arranque y frenado progresivo
Ritardo di avviamento e frenatura
Accelerations- och bromsfördröjning
Igangsætnings- og bremsforsinkelse
Adressänderung Delta / Digital
Changing addresses for Delta / Digital
Choix d’adresses Delta / Digital
Adres wijzigen Delta / digitaal
Cambio de dirección Delta / Digital
Variazione dell’indirizzo Delta / Digital
Adressändring Delta / Digital
Adresseændring Delta / Digital
–+–+

17
Digital Digital Digital
28 – 2 3 – 5 – – 8
29 – – 3 – 5 – – 8
30 1 – – 4 5 – – 8
31 – 2 – 4 5 – – 8
32 – – – 4 5 – – 8
33 1 – – – 5 – – 8
34 – 2 – – 5 – – 8
35 – – – – 5 – – 8
36 1 – 3 – – 6 – 8
37 – 2 3 – – 6 – 8
38 – – 3 – – 6 – 8
39 1 – – 4 – 6 – 8
40 – 2 – 4 – 6 – 8
41 – – – 4 – 6 – 8
42 1 – – – – 6 – 8
43 – 2 – – – 6 – 8
44 – – – – – 6 – 8
45 1 – 3 – – – – 8
46 – 2 3 – – – – 8
47 – – 3 – – – – 8
48 1 – – 4 – – – 8
49 – 2 – 4 – – – 8
50 – – – 4 – – – 8
51 1 – – – – – – 8
52 – 2 – – – – – 8
53 – – – – – – – 8
54 1 – 3 – 5 – – –
01 – 2 3 – 5 – 7 –
02 – – 3 – 5 – 7 –
03 1 – – 4 5 – 7 –
04 – 2 – 4 5 – 7 –
05 – – – 4 5 – 7 –
06 1 – – – 5 – 7 –
07 – 2 – – 5 – 7 –
08 – – – – 5 – 7 –
09 1 – 3 – – 6 7 –
10 – 2 3 – – 6 7 –
11 – – 3 – – 6 7 –
12 1 – – 4 – 6 7 –
13 – 2 – 4 – 6 7 –
14 – – – 4 – 6 7 –
15 1 – – – – 6 7 –
16 – 2 – – – 6 7 –
17 – – – – – 6 7 –
18 1 – 3 – – – 7 –
19 – 2 3 – – – 7 –
20 – – 3 – – – 7 –
21 1 – – 4 – – 7 –
22 – 2 – 4 – – 7 –
23 – – – 4 – – 7 –
24 1 – – – – – 7 –
25 – 2 – – – – 7 –
26 – – – – – – 7 –
27 1 – 3 – 5 – – 8
55 – 2 3 – 5 – – –
56 – – 3 – 5 – – –
57 1 – – 4 5 – – –
58 – 2 – 4 5 – – –
59 – – – 4 5 – – –
60 1 – – – 5 – – –
61 – 2 – – 5 – – –
62 – – – – 5 – – –
63 1 – 3 – – 6 – –
64 – 2 3 – – 6 – –
65 – – 3 – – 6 – –
66 1 – – 4 – 6 – –
67 – 2 – 4 – 6 – –
68 – – – 4 – 6 – –
69 1 – – – – 6 – –
70 – 2 – – – 6 – –
71 – – – – – 6 – –
72 1 – 3 – – – – –
73 – 2 3 – – – – –
74 – – 3 – – – – –
75 1 – – 4 – – – –
76 – 2 – 4 – – – –
77 – – – 4 – – – –
78 1 – – – – – – –
79 – 2 – – – – – –
80 1 – 3 – 5 – 7 –

Betrieb mit Delta
Operation with Delta
Exploitation avec Delta
Bedrijf met Delta
Funcionamiento Delta
Funzionamento con Delta
Drift med Delta
Drift med Delta
18
1234
ON
0 250
50
100 150
200
1
2
3
4
–
ON
1 – – – – – – –
1 – 3 – – – – –
1 – – – 5 – – –
1 – – – – – 7 –
1 – 3 – 5 – 7 –
1
2
3
4
–
1 – – – – – – –
1 – 3 – – – – –
1 – – – 5 – – –
1 – – – – – 7 –
1 – 3 – 5 – 7 –
!
6600
6699
ON

Funktionen bei Digital-Betrieb:
function: fahrtrichtungsabhängige Beleuchtung
Functions with Digital operation:
function: headlights that change over with the
direction of travel
Fonctions en exploitation Digital:
function: feux s’inversant selon le sens de marche
Functies bij digitaal bedrijf:
functie: rijrichtingafhankelijke verlichting
Funciones en Digital:
función: luces dependientes del sentido de marcha
Funzionalità in caso di funzionamento Digital:
function: illuminazione dependente dal senso
di marcia
Funktioner vid Digitaldrift:
function: körriktningsberoende belysning
Funktioner ved Digital-drift:
function: retningsafhængig belysning
19
Digital
function
off
control 80f
control unit
central unit
80
80
off
function
DeutscheBundesbahn

Funktionen bei Digital-Betrieb:
Bei Betrieb mit Control-Unit (6021) zusätzlich:
f2: Geräuschmodul (Druckluft-Signalhorn)
f4: Direkte Steuerung / eingestellte Verzögerung
und reduzierte Höchstgeschwindigkeit
Functions with Digital operation:
Additional functions with a Control-Unit (6021):
f2: Sound effects module (air horn)
f4: Direct control / set delay and reduced
maximum speed
Fonctions en exploitation Digital:
En exploitation avec Control-Unit (6021), en supplément:
f2: Module de bruitage (Signal sonore pneumatique)
f4: Pilotage direct / temporisation encodée
et vitesse maximale réduite
Functies bij digitaal bedrijf:
Bij het bedrijf met de Control-Unit (6021) extra:
f2: Geluidgenerator (persluchthorn)
f4: Directe besturing / ingestelde vertraging
en gereduceerde maximumsnelheid
20
Digital
f2
f3
control unit
80
DeutscheBundesbahn
➡
