marklin 39010 User manual

Modell der Dampflok BR 001
39010

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Hinweise zur Inbetriebnahme 5
Sicherheitshinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 23
Wartung und Instandhaltung 28
Ersatzteile 36
Table of Contents:
Page
Information about the prototype 4
Notes about using this model for the first time 5
Safety Warnings 8
Function 8
Controllable Functions 9
Parameter / Register 22
Completing accessories 23
Service and maintenance 28
Spare Parts 36
Sommaire :
Page
Informations concernant la locomotive réelle 4
Indications relatives à la mise en service 5
Remarques importantes sur la sécurité 10
Fonction 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 23
Entretien et maintien 28
Pièces de rechange 36
Inhoudsopgave :
Pagina
Informatie van het voorbeeld 4
Opmerking voor de ingebruikname 5
Veiligheidsvoorschriften 12
Werking 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 23
Onderhoud en handhaving 28
Onderdelen 36

3
Indice de contenido:
Página
Notas para la puesta en servicio 5
Aviso de seguridad 14
Función 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 23
El mantenimiento 28
Recambios 36
Indice del contenuto:
Page
Avvertenza per la messa in esercizio 5
Avvertenze per la sicurezza 16
Funzionamento 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 23
Manutenzione ed assistere 28
Pezzi di ricambio 36
Innehållsförteckning:
Sida
Anvisningar för körning med modellen 5
Säkerhetsanvisningar 18
Funktion 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 23
Underhåll och reparation 28
Reservdelar 36
Indholdsfortegnelse:
Side
Henvisninger til ibrugtagning 5
Vink om sikkerhed 20
Funktion 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 23
Service og reparation 28
Reservedele 36

4
Informationen zum Vorbild
Als erste Schnellzuglokomotiven nach dem Einheitspro-
gramm der Deutschen Reichsbahn wurden ab 1925 die
Zweizylindermaschinen der Baureihe 01 von Borsig und
AEG abgeliefert. Die BR 01 war die Schnellzugdampflok
schlechthin. Von den insgesamt 231 in Dienst gestellten
Exemplaren hatten die Lokomotiven ab der Betriebsnum-
mer 01 102 verstärkte Bremsen sowie vordere Laufräder
mit 1000 mm Durchmesser erhalten. Dadurch konnte die
Höchstgeschwindigkeit von ursprünglich 120 auf 130 km/h
heraufgesetzt werden.
Einige Lokomotiven der BR 01 existieren heute noch als
Museumsmaschinen.
Information about the Prototype
The two-cylinder class 01 locomotives were delivered
starting in 1925 by Borsig and AEG as the first express
locomotive from the German State Railroad‘s standardiza-
tion program. The class 01 was the express locomotive par
excellence. Of the total of 231 units placed into service,
locomotives starting with road number 01 102 had stronger
brakes as well as pilot wheels with a diameter of 1000 mm
/ 39-3/8“. This meant the maximum speed could be increa-
sed from the original 120 to 130 km/h / 75 to 81 mph.
Several class 01 locomotives still exist today as museum
pieces.
Informations concernant la locomotive réelle
Premières locomotives pour trains rapides dans le cadre
du programme d’unification de la Deutsche Reichsbahn,
les machines à deux cylindres de Borsig et AEG, série 01,
furent livrées à partir de 1925. La BR 01 était la locomotive
à vapeur pour trains rapides par excellence. Parmi les
231 unités mises en service, les locomotives portant les
numéros d’immatriculation supérieurs à 01 102 avaient
été équipées de freins plus puissants ainsi que de roues
porteuses avant d’un diamètre de 1000 mm. Ainsi, la vitesse
maximale était passée de 120 à 130 km/h.
Certaines locomotives de la série 01 (BR 01) existent encore
aujourd’hui comme machines-musée.
Informatie van het voorbeeld
Als eerste sneltreinlocomotief na het eenheidspro-
gramma van de Deutschen Reichsbahn, werden vanaf
1925 de tweecilinder-machines van de serie 01 door
Borsig en AEG afgeleverd. De BR 01 was met gemak de
sneltreinstoomlocomotief. Van de in totaal 231 in dienst
genomen exemplaren hadden de locomotieven vanaf het
bedrijfsnummer 01 102 zwaardere remmen en loopwielen
met een doorsnee van 1000 mm gekregen. Hierdoor kon
de maximumsnelheid van 120 naar 130 km/h omhoog
gebracht worden.
Enkele locomotieven van de serie 01 zijn als museumstuk
nog bewaard gebleven.

5

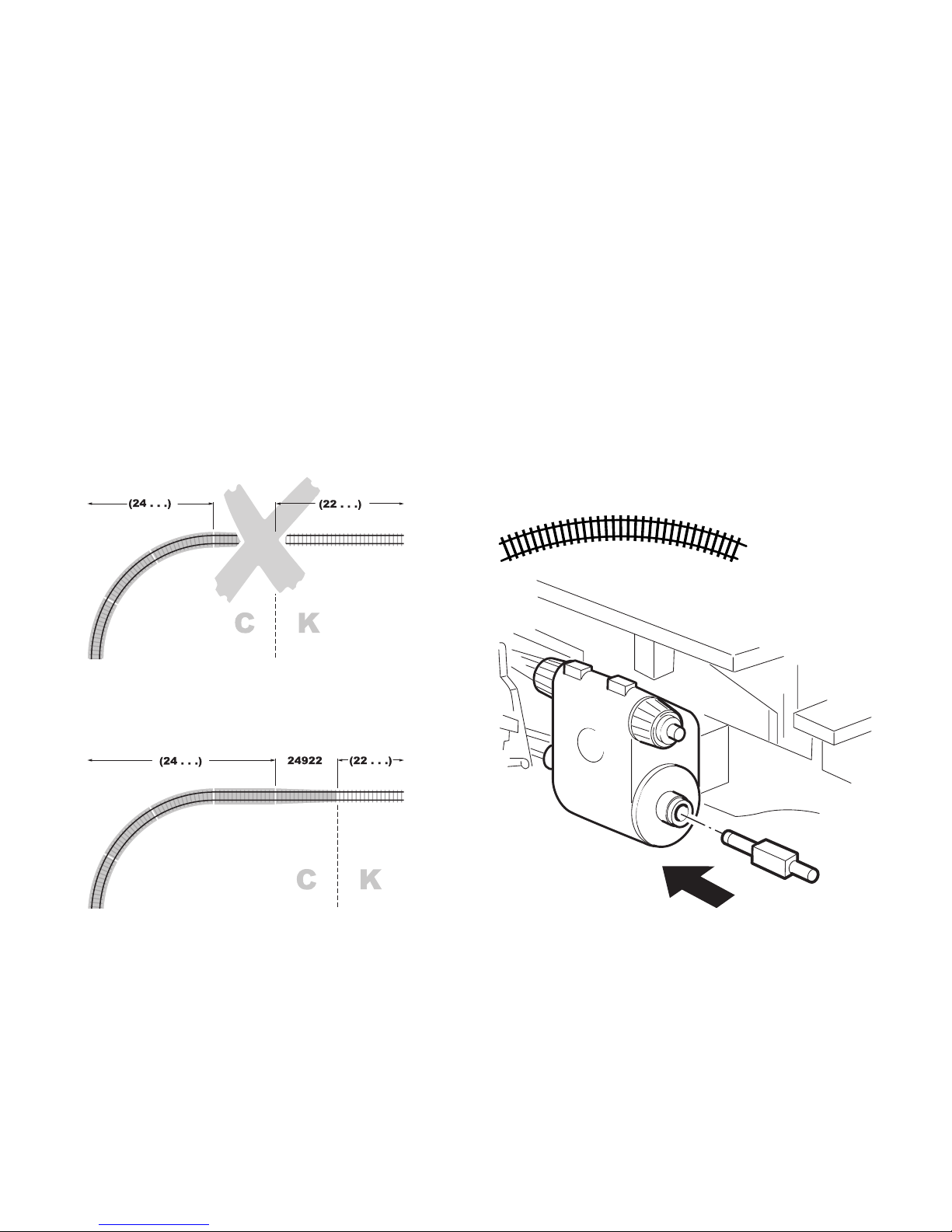

Übergangsgleis / Steigung und Bogenanfang
Transfer rail / gradient and start of bend
Rail de transition / montée et début de courbe
Overgangsrail / Steiging en boogbegin
Vía de transición / cuesta e inicio de la curva
Binario di raccordo / pendenza ed inizio della curva
Övergångsräls / stigning och början av kurva
Overgangsspor / stigning og kurvestart
Kolbenstangenschutzrohr einsetzen
How to install the cylinder rot protector
Insérer le tube de protection de la lige de piston
Beschermbuis cilinderstang plaatsen
Colocar el tubo protector de la biela
Installazione del tubetto di protezione per l’asta dello stantuffo
Kolvstångsskyddsröret monteras
Cylinderstang-beskyttelsesør indsættes
Radius > 500 mm

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys-
tem (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder Ersatz-
teile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!
Funktion
• Mögliche Betriebssysteme: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• SoftdriveSinus-Antrieb mit wartungsfreiem Motor.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Einstellbare Adressen: 01 – 80
Adresse ab Werk: 01
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk:BR 01 147H
• Veränderbare Anfahr-/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
• Eingebaute Geräuschelektronik, nur im Betrieb mit
Control Unit, Mobile Station oder Central Station nutzbar.
• Diverse schaltbare Funktionen.
• Veränderbare Lautstärke der Geräusche.
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.

7

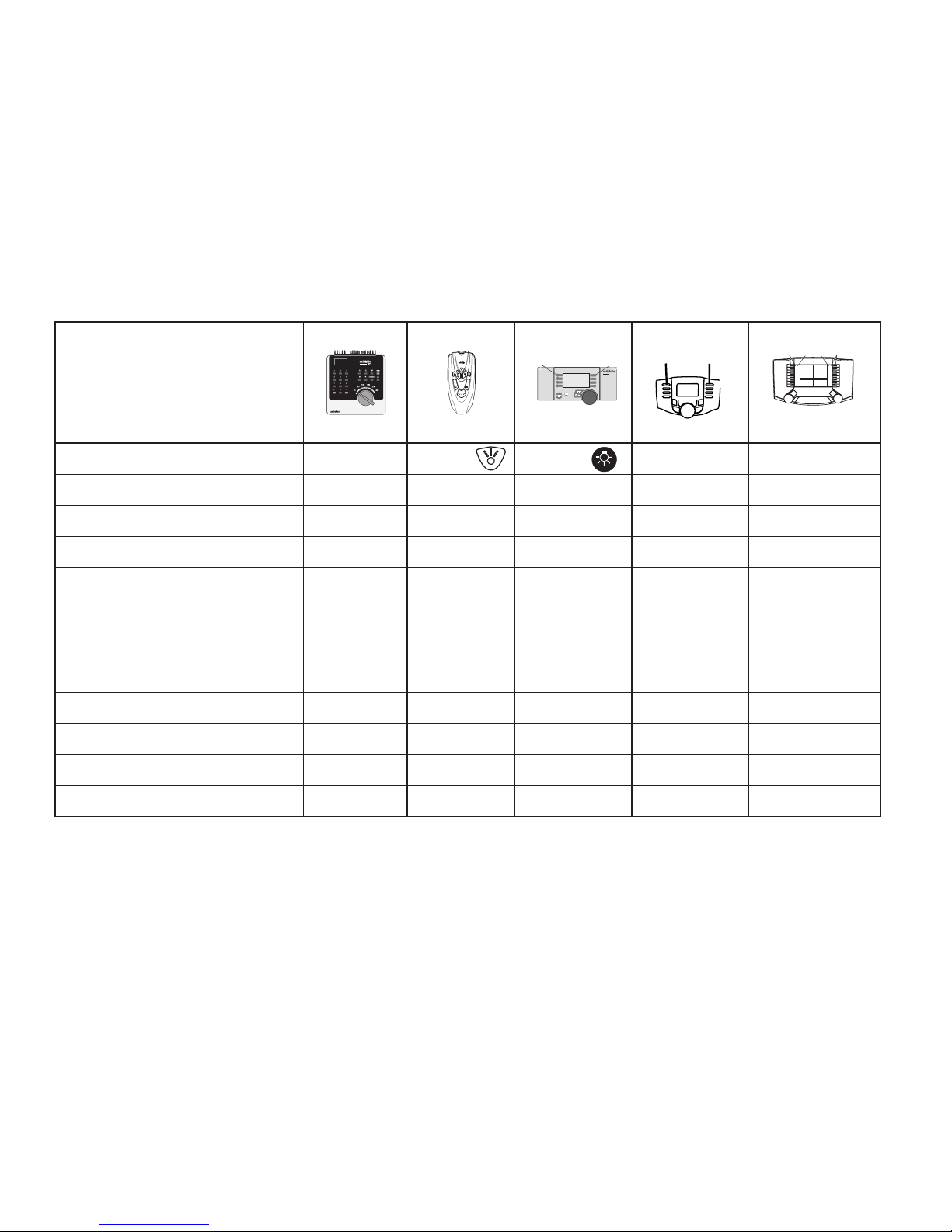

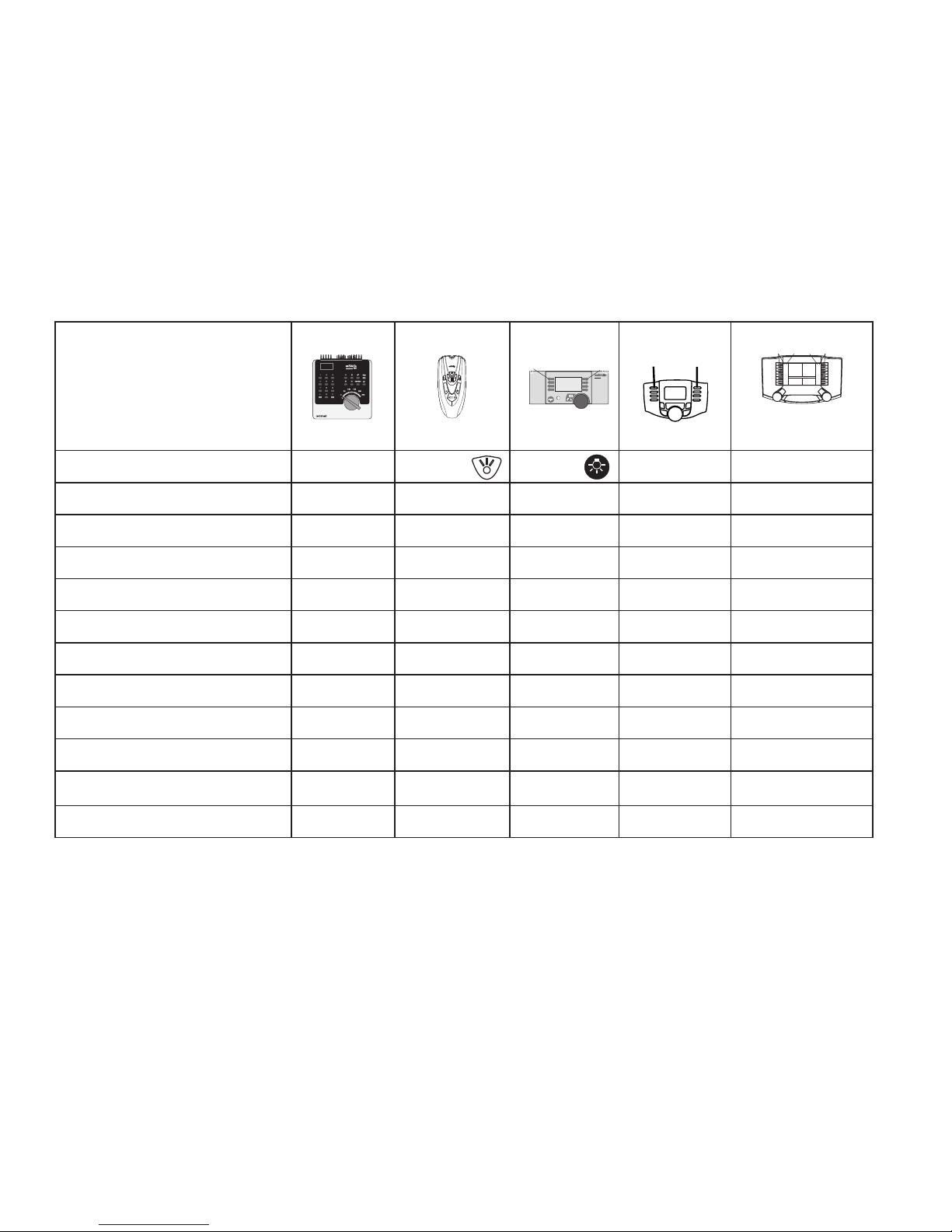

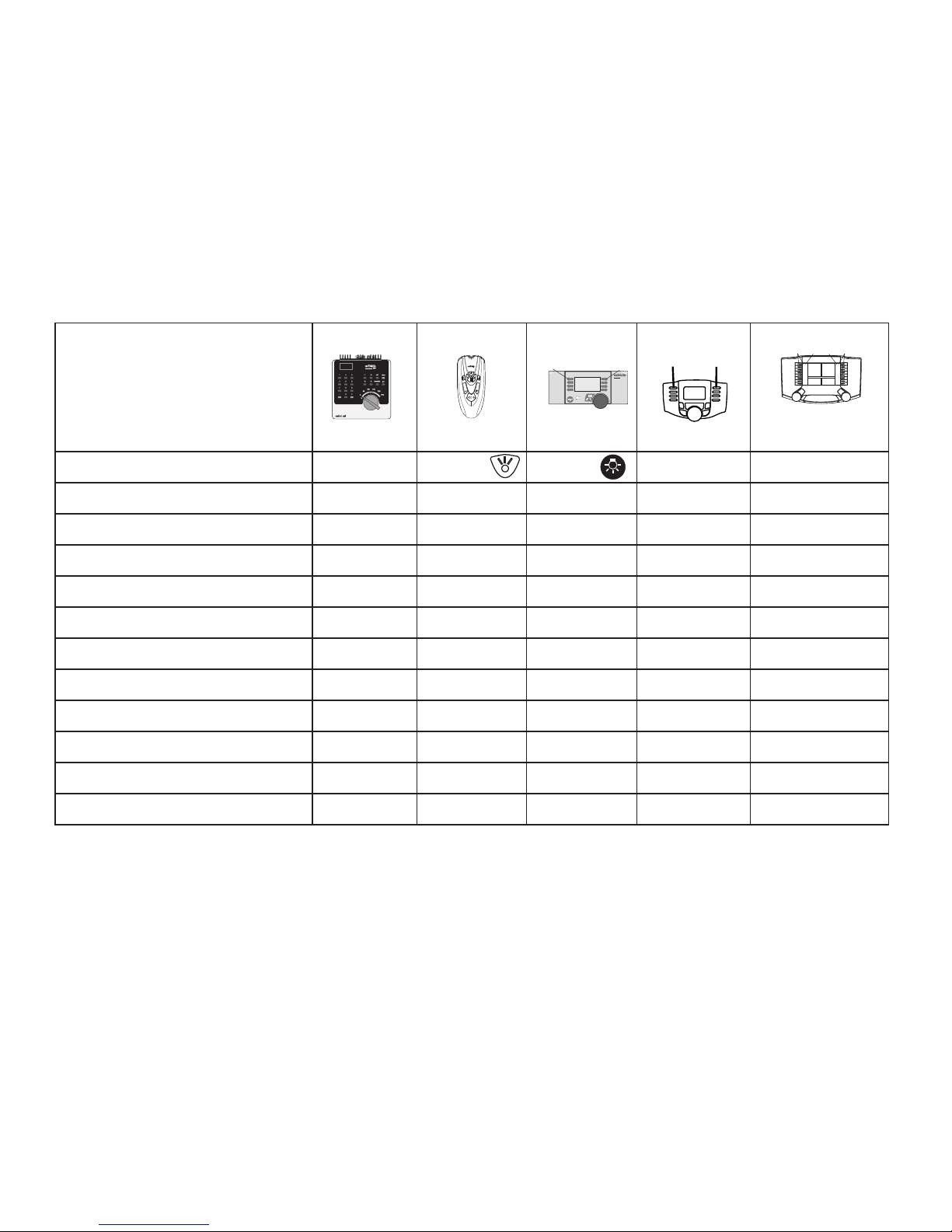

Schaltbare Funktionen
Spitzensignal function + off Funktion Funktion Funktion f0 Funktion f0
Rauchgenerator 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen — — Funktion 8 Funktion f5 Funktion f5
Feuerschein - Feuerbüchse — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Rangierpfeife — —
Funktion 5 Funktion f7 Funktion f7
Geräusch: Luftpumpe — — Funktion 6 Funktion f8 Funktion f8
Geräusch: Dampf ablassen — — — Funktion f9 Funktion f9
Geräusch: Kohle schaufeln — — — Funktion f10 Funktion f10
Geräusch: Schüttelrost — — — Funktion f11 Funktion f11
1) Gehört nicht zum Lieferumfang.
  
STOP mobile station
systems
15
Digital / Systems
 

8
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your author-
ized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
Function
• Possible operating systems: 6646/6647 Märklin Transfor-
mer, Märklin Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• SoftdriveSinus propulsion with a maintenance-free motor.
• Headlights, changing over with the direction of travel.
• Addresses that can be set: 01 – 80
Address set at the factory: 01
• Mfx technology for the Mobile Station / Central Station.
Name set at factory:BR 01 147H
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
• Built-in sound effects circuit, can only be used in
operation with the Control Unit, Mobile Station or Central
Station.
• Various controllable functions.
• Volume can be changed for the sound effects.
WARNING! This product contains magnets. Swallowing
more than one magnet may cause death in certain circum-
stances.
If necessary, see a doctor immediately.

9
1) Not included in delivery scope.
Controllable Functions
Headlights function + off Function Function Function f0 Function f0
Smoke Generator 1) f1 Function 1 Function 7 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Sound effect: Whistle blast f3 Function 3 Function 4 Function f3 Function f3
ABV f4 Function 4 Function 2 Function f4 Function f4
Sound: Squealing brakes — — Function 8 Function f5 Function f5
Glow from firebox — — Function 1 Function f6 Function f6
Sound: Switching whistle — — Function 5 Function f7 Function f7
Sound: Air pump — — Function 6 Function f8 Function f8
Sound: Blowing off steam — — — Function f9 Function f9
Sound: Coal being shoveled — — — Function f10 Function f10
Sound: Rocker Grate — — — Function f11 Function f11
  
STOP mobile station
systems
15
Digital /Systems
 

10
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez-vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
!
Fonction
• Systèmes d’exploitation possibles : Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• SoftdriveSinus avec moteur sans entretien.
• Feux de signalisation avec inversion selon sens de marche.
• Adresses disponibles : 01 – 80
Adresse encodée en usine : 01
• Technologie Mfx pour Mobile Station / Central Station.
Nom en codee en usine : BR 01 147H
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement
à l’aide de la Control Unit, de la Mobile Station ou de la
Central Station.
• Bruiteur électronique intégré, utilisable uniquement lors
d’exploitation avec la Control Unit, de la Mobile Station
ou de la Central Station.
• Diverses fonctions commutables.
• Volume des bruitages réglable.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.

11
1) Ne fait pas partie de la fourniture.
Fonctions commutables
Fanal function + off Fonction Fonction Fonction f0 Fonction f0
Générateur de fumée 1) f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage : sifflet f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage : Grincement de freins — — Fonction 8 Fonction f5 Fonction f5
Lueurs dans le foyer — — Fonction 1 Fonction f6 Fonction f6
Bruitage : Sifflet pour manœuvre — — Fonction 5 Fonction f7 Fonction f7
Bruitage : Compresseur — — Fonction 6 Fonction f8 Fonction f8
Bruitage : Échappement de la vapeur — — — Fonction f9 Fonction f9
Bruitage : Pelletage du charbon — — — Fonction f10 Fonction f10
Bruitage : Grille à secousses — — — Fonction f11 Fonction f11
  
STOP mobile station
systems
15
Digital / Systems
 

12
Werking
• Mogelijke bedrijfssystemen: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• SoftdriveSinus met onderhoudsvrije motor.
• Rijrichtingafhankelijke frontseinen.
• Instelbare adressen: 01 - 80
Vanaf de fabriek: 01
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: BR 01 147H
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via
de Control Unit, Mobile Station of Central Station.
• Ingebouwde geluidselektronica, alleen bruikbaar in het be-
drijf met de Control Unit, Mobile Station of Central Station.
• Diverse schakelbare functies.
• Volume van de geluiden instelbaar.
LET OP! Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssys-
teem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!

13
1) Maakt geen deel uit van het leveringspakket.
Schakelbare functies
Frontverlichting function + off Functie Functie Functie f0 Functie f0
Rookgenerator 1) f1 Functie 1 Functie 7 Functie f1 Functie f1
Geluid: Bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid: Fluit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid: Piepende remmen — — Functie 8 Functie f5 Functie f5
Brandende fuur — — Functie 1 Functie f6 Functie f6
Geluid: Rangeerfluit — —
Functie 5 Functie f7 Functie f7
Geluid: Luchtpomp — — Functie 6 Functie f8 Functie f8
Geluid: Stoom afblazen — — — Functie f9 Functie f9
Geluid: Kolenscheppen — — — Functie f10 Functie f10
Geluid: Schudrooster — — — Functie f11 Functie f11
  
STOP mobile station
systems
15
Digital / Systems
 

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna – transfor-
mador 6647 – Märklin Delta – Märklin Digital o
Märklin Systems).
Utilizar únicamente transformadores que correspon-
dan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con
su proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modificados cuando la piezas ajenas montadas o la
modificación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modificación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modificación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
!
Función
• Sistemas operativos posibles: Märklin transformador
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• SoftdriveSinus con motor exento de mantenimiento.
• Faros frontales dependendientes del sentido de marcha.
• Códigos disponibles: 01 – 80
Código de fábrica: 01
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: BR 01 147H
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por
el Control Unit, Mobile Station o Central Station.
• Electrónica incorporada de ruidos: solo útil en funciona-
miento con Control Unit, Mobile Station o Central Station.
• Diversas funciones gobernables.
• Volumen variable de los ruidos.
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.

15
1) No está incluido en el conjunto de piezas suministradas.
Funciones posibles
Faros frontales function + off Función Función Función f0 Función f0
Generador de humo 1) f1 Función 1 Función 7 Función f1 Función f1
Ruido: ruido de explotación f2 Función 2 Función 3 Función f2 Función f2
Ruido del silbido f3 Función 3 Función 4 Función f3 Función f3
ABV f4 Función 4 Función 2 Función f4 Función f4
Ruido: Chirrido de los frenos — — Función 8 Función f5 Función f5
Brasa del fuego — — Función 1 Función f6 Función f6
Ruido: Silbato de maniobras — —
Función 5 Función f7 Función f7
Ruido: Bomba de aire — — Función 6 Función f8 Función f8
Ruido: Purgar vapor — — — Función f9 Función f9
Ruido: Cargar carbón con pala — — — Función f10 Función f10
Ruido: Parrilla vibratoria — — — Función f11 Función f11
  
STOP mobile station
systems
15
Digital / Systems
 

16
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (tras-
formatore per corrente alternata Märklin 6647,
Märklin Delta, Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corris-
pondono alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori
per una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva
il binario di alimentazione deve essere protetto dai
disturbi. A tale scopo si deve impiegare il corredo an-
tidisturbi 74046. Tale corredo antidisturbi non è adatto
per il funzionamento Digital.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non es-
pressamente approvati dalla ditta. Märklin altresì non risponde in caso
di modifiche al prodotto, qualora i difetti e i danni riscontrati sullo stesso
siano stati causati da modifiche non autorizzate o dal montaggio di
componente esterni non approvati. L‘onere della prova che i componenti
montati e le modifiche apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona / ditta che ha effettuato
il montaggio di componenti estranei o che ha apportato modifiche non
autorizzate.
!
Funzionamento
• Possibili sistemi di funzionamento: Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• SoftdriveSinus compatta con motore esente da manuten-
zione.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Indirizzi impostabili: 01 – 80
Indirizzo di fabbrica: 01
• Tecnologia Mfx per Mobile Station / Central Station.
Nome de fabrica: BR 01 147H
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettronica-
mente tramite Control Unit, Mobile Station oppure
Central Station.
• Generatore elettronico di suoni incorporato, utilizzabile
soltanto nel funzionamento con Control Unit,
Mobile
Station oppure Central Station.
• Svariate funzionalità commutabili.
• Intensità sonora dei rumori modificabile.
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Le operazioni di manutenzione che si verificano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivendi-
tore specialista Märklin.

17
1) Non incl. nella fornitura.
Funzioni commutabili
Illuminazione di testa function + off Funzione Funzione Funzione f0 Funzione f0
Apparato fumogeno 1) f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumore: Rumori di esercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore: Fischio f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore: Stridore dei freni — — Funzione 8 Funzione f5 Funzione f5
Fuoco dei carboni — — Funzione 1 Funzione f6 Funzione f6
Rumore: Fischio di manovra — — Funzione 5 Funzione f7 Funzione f7
Rumore: Compressore dell’aria — — Funzione 6 Funzione f8 Funzione f8
Rumore: Scarico del vapore — — — Funzione f9 Funzione f9
Rumore: Spalatura del carbone — — — Funzione f10 Funzione f10
Rumore: Griglia a scuotimento — — — Funzione f11 Funzione f11
  
STOP mobile station
systems
15
Digital / Systems
 

18
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för
den nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning
till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• SoftdriveSinus med underhållsfri motor.
• Körriktningsberoende frontbelysning.
• Inställbara adresser: 01 – 80
Adress från tillverkaren: 01
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: BR 01 147H
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Control Unit,
Mobile Station eller Central Station.
• Inbyggd ljudelektronik kan endast användas vid drift med
Control Unit, Mobile Station eller Central Station.
• Olika inställbara funktioner.
• Ljudeffekter med inställbar ljudstyrka.
VARNING! Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.

19
1) Ingår inte i leveransen.
Kopplingsbara funktioner
Frontstrålkastare Funktion + off Funktion Funktion Funktion f0 Funktion f0
Röksats 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Ljud: Trafikljud f2
Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud: Bromsgnissel — — Funktion 8 Funktion f5 Funktion f5
Glöd i eldstaden — — Funktion 1 Funktion f6 Funktion f6
Ljud: Rangervissla — — Funktion 5 Funktion f7 Funktion f7
Ljud: Luftpump — — Funktion 6 Funktion f8 Funktion f8
Ljud: Ånga släpps ut — — — Funktion f9 Funktion f9
Ljud: Kol skyfflas — — — Funktion f10 Funktion f10
Ljud: Roster skakas — — — Funktion f11 Funktion f11
  
STOP mobile station
systems
15
 
Digital / Systems

20
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
vekselstrøm-transformator 6647, Märklin Delta, Märklin
Digital eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningsspo-
ret støjdæmpes. Dertil skal anvendes støjdæmpningssæt-
tet 74046. Støjdæmpningssættet er ikke egnet til digital
drift.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det
efterfølgende. For reparation eller reservedele bedes De
henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• SoftdriveSinus med vedligeholdelsesfri motor.
• Køreretningsafhængig frontbelysning.
• Indstillelige adresser: 01 – 80
Adresse ab fabrik: 01
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: BR 01 147H
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
• Indbygget lydelektronik, kan kun bruges ved drift med
Control Unit, Mobile Station eller Central Station.
• Diverse styrbare funktioner.
• Indstillelig lydstyrke af lydene.
ADVARSEL! Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
magnet.
I givet fald skal der straks søges læge.
