Marmitek Megaview 80 User manual

M
EGAVIEW 80
™
M
I extender over single
c
MEGAVIEW 80™
HDMI extender over sinlge cat5
20575/20130205 • MegaView 80™ HDMI extender over single CAT5
ALL RIGHTS RESERVED MARMITEK ©
USER MANUAL 3
GEBRAUCHSANLEITUNG 9
GUIDE UTILISATEUR 15
MODO DE EMPLEO 21
MANUALE D’ISTRUZIONE 27
GEBRUIKSAANWIJZING 33

2 © MARMITEK

ENGLISH
3MegaView 80™
SAFETY WARNINGS
• To prevent short circuits, this product should only be used inside and only in dry spaces.
Do not expose the components to rain or moisture. Do not use the product close to a
bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or bright
light sources.
• In case of improper usage or if you have altered and repaired the product yourself, all
guarantees expire. Marmitek does not accept responsibility in the case of improper usage
of the product or when the product is used for purposes other than specified. Marmitek
does not accept responsibility for additional damage other than covered by the legal
product responsibility.
• This product is not a toy. Keep out of reach of children.
• Do not open the product: the device may contain live parts. The product should only be
repaired or serviced by a qualified expert.
• Only connect the adapter to the mains after checking whether the mains voltage is the
same as the values on the identification tags. Never connect an adapter or power cord
when it is damaged. In that case, contact your supplier.
1. INTRODUCTION
Congratulations on your purchase of the Marmitek MegaView 80! The MegaView 80
provides a simple way to extend an HDMI (High Definition Multimedia Interface) signal or
DVI (Digital Visual Interface) over a single CAT5e/6 Ethernet cable. The maximum CAT5e/6
cable length is 100 metres at 1080p resolution. Watch films, view photos or listen to music
stored on, for example, your digital TV decoder, Media Centre PC, Blu-ray player or hard disk
recorder elsewhere on your HDTV or projection screen, in perfect HD quality.
All Marmitek products are manufactured with the utmost precision and are of high quality.
Please read this manual carefully and follow the instructions to enjoy the possibilities of this
product optimally.

4 © MARMITEK
2. CONTENT OF THE PACKING
1x transmitter (HDMI Transmitter)
1x receiver (HDMI Receiver)
1x Power adapter
1x User manual
3. CAT5E/CAT6 CABLE REQUIREMENTS
• UTP-, FTP- or STP-cable
• 24AWG or lower
• Solid twisted pair
• 100 ohm at 1MHz
• RJ-45 jack according to EIA/TIA T568B standard
Instead of CAT5e cable, CAT6 cable may also be applied (this offers better quality). Use a
‘solid twisted pair CAT-5e or CAT-6 cable’ in order to optimise transfer quality.
4. INSTALLATION
In order to check proper functioning of the system, it is advisable to test the set-up first, using
a short CAT-5e/6 cable.
1. Switch off all appliances before you start connecting.

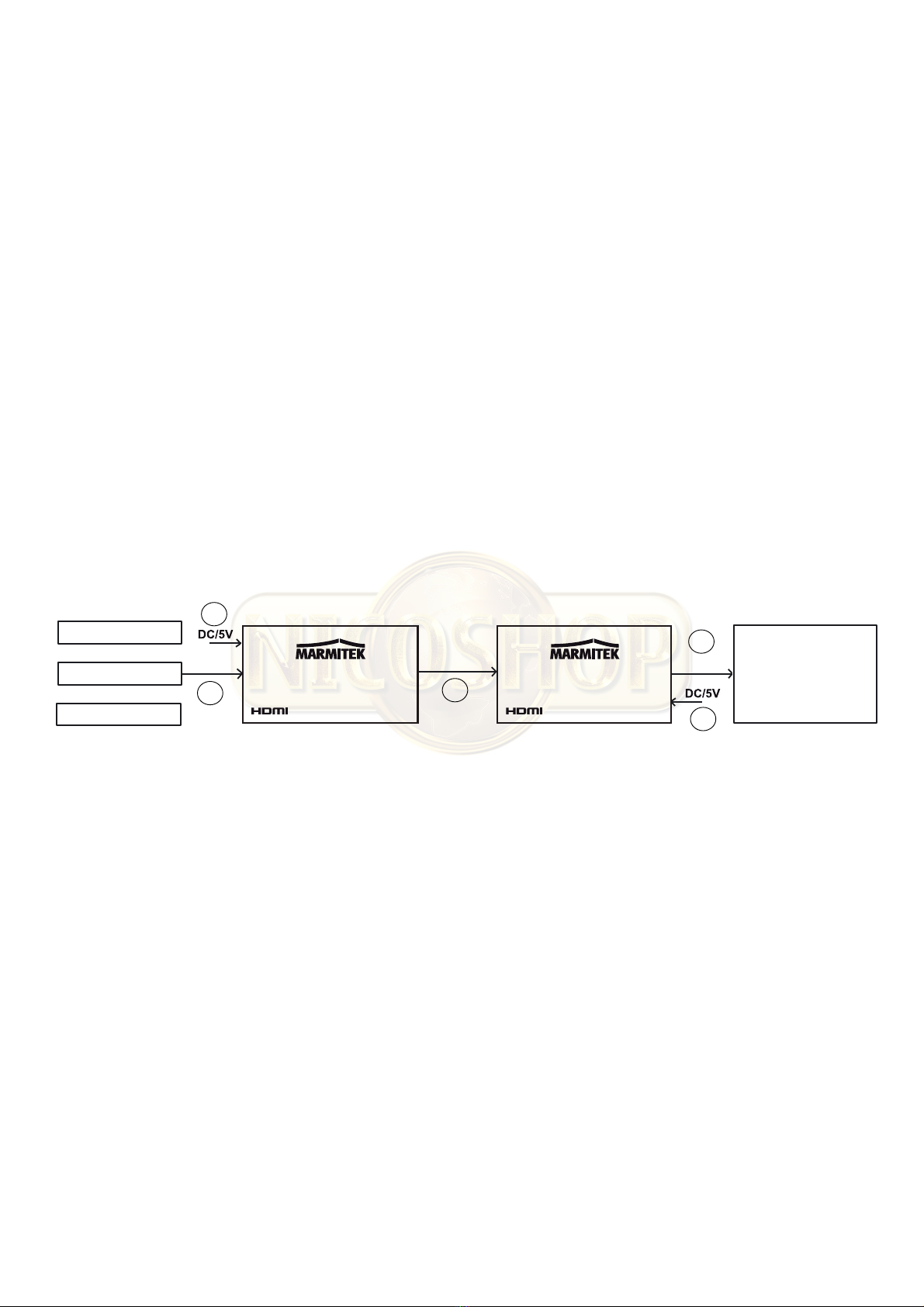

2. Connect the HDMI source (HD-DVD player, blu-ray disc player, HD set-top box, game
console, etc.) to the MegaView 80 transmitter [1], using an HDMI cable (not provided).
3. Connect the MegaView 80 receiver to the appliance shown [2] (e.g. HDTV or projector),
using an HDMI cable (not provided).
4. Use one CAT5e/6 Ethernet cable to connect the MegaView 80’s transmitter to the
receiver [3].
• The MegaView 80 can either be connected by using a single cable, or through an
existing home network (LAN) in combination with network switches and routers.
• The RJ45 plug on these cables must be connected according to EIA/TIA T568B
standard, see attachment page 39.
5. Connect the power adapter [4] to the ‘5VDC’ connection on the MegaView 80 receiver
(HDMI Receiver) and plug the adapter into a socket.
CAT5e/6 HDMI
HDMI
1
2
3HDTV
Blu-ray player
MediaCenter PC
TV Decoder
4
4
EXTENDER OVER TCP/IP
HDMI RECEIVER
EXTENDER OVER TCP/IP
HDMI TRANSMITTER

ENGLISH
5MegaView 80™
5. USAGE
1. Switch on the HDMI source (e.g. HD set-top box or multi media PC).
2. Switch on the display device (for instance HDTV or projector) and select the appropriate
input. Usually you will do this by pressing the A/V or EXT button of your remote control.
3. You will receive images from the connected A/V device immediately.
6. FREQUENTLY ASKED QUESTIONS
Bad (or no) image and sound
• Check if the A/V device is switched on.
• Use only CAT5e/CAT6 cable as specified in chapter 3 (CAT5e Cable Requirements).
• Check if the CAT5e/CAT6 cable provides a solid connection (no cable faults).
• Check if the RJ-45 has been connected according to the EIA/TIA T568B standard. Please
refer to attachment page 39
• Please ensure that the maximum cable length is not exceeded.
• Install your system as far away from any RF sources (wireless devices) as possible.
• Set a low resolution on your HDMI source. The CAT5e/6 cable used probably cannot deal
with the higher resolution bandwidth.
Do you have any questions that are not answered above?
Please check www.marmitek.com.

6 © MARMITEK
7. TECHNICAL DATA
Resolution
Supported HDTV Resolutions 480p, 576i, 576p, 720p, 1080i, 1080p
Single link Bit Rate (max) 2.25 Gbps
Supported Standards HDMI DVI, HDCP
Data transfer
Standard TCP/IP
Compression M-JPEG
Transmitter
HDMI input (19-pin female) 1 HDMI
Video signal input 0.5 - 1.0V p-p
DDC signal input 5V p-p
Receiver
HDMI output (19-pin female) 1 HDMI
Video output HDMI
CAT5e/6 cable length (max.) 100m for 1080p
Transmitter/Receiver
Dimensions (H x B x D) 105mm x 60mm x 25mm
Weight 160g
Environment
Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%
Power
Input 100-240VAC @50-60Hz
Output 5VDC 1A
Specifications may be modified without prior notice.

ENGLISH
7MegaView 80™
8. OPTIONAL ACCESSORIES
Connecting multiple devices
To connect multiple AV devices to your TV with only one cable or to transmit the signal
of multiple AV devices to your TV, you can you can choose from a wide range of active
switchers. More information about these so called AV Switchers can be found at
www.marmitek.com
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its
packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product
should be disposed of separately from regular household waste streams. It is your responsibility to dispose of
this and other electric and electronic equipment via designated collection facilities appointed by the government
or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment
and human health. For more detailed information about the disposal of your old equipment, please contact your local
authorities, waste disposal service, or the shop where you purchased the product.

8 © MARMITEK

DEUTSCH
9MegaView 80™
SICHERHEITSHINWEISE
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses
und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder
Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken
Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst
ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt
für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche
Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft
haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert
übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn
diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb des Marmitek MegaView 80! Der MegaView 80 macht
es auf einfache Weise möglich, ein HDMI (High Definition Multimedia Interface) Signal oder
DVI (Digital Visual Interface) über nur ein CAT5e/6 Ethernetkabel zu verlängern. Maximale
CAT5e/6 Kabellänge beträgt bei 1080p Auflösung 100 Meter. Schauen Sie Filme, Fotos und
Musikaufnahmen von z.B. Ihrem digitalen TV DecoderMedia Center PC, Blue-Ray-Player oder
HD-Recorder in optimierter HD Qualität anderswo auf Ihrem HDTV oder Projektionsschirm.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität.
Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die
Möglichkeiten dieses Produkts optimal nutzen zu können.

10 © MARMITEK
2. VERPACKUNGSINHALT
1x Sender (HDMI Transmitter)
1x Empfänger (HDMI Receiver)
1x Speisungsadapter
1x Gebrauchsanleitung
3. ANFORDERUNGEN CAT5E/CAT6 KABEL
• UTP-, FTP- oder STP- Kabel
• 24AWG oder niedriger
• Solid Twisted Pair Kabel
• 100 Ohm bei 1MHz
• RJ-45 Anschluss gemäß der EIA/TIA T568B Norm
Anstatt eines CAT5e Kabels kann auch ein CAT6 Kabel verwendet werden (dieses ist von
besserer Qualität). Zur Optimierung der Übertragungsqualität nutzen Sie dann “Solid Twisted
Pair CAT-5e oder CAT-6 Kabel.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante
Aufstellung zunächst mit kurzer CAT-5e/6 Kabellänge zu testen.
1. Schalten Sie, bevor Sie beginnen, sämtliche Geräte aus.
2. Schließen Sie die HDMI Quelle (HD-DVD Player, Blu-Ray Disc Player, HD-Settop Box,
Game-Pult usw.) mithilfe eines HDMI Kabels (nicht im Packungsinhalt enthalten) an den
MegaView 80 Sender [1] an.
3. Schließen Sie den MegaView 80 Empfänger mithilfe eines HDMI Kabels (nicht im
Packungsinhalt enthalten) an Ihr Wiedergabegerät [2] (beispielsweise HDTV oder
Projektor) an.
4. Verwenden Sie ein CAT5e/6 Ethernet-Kabel um den Sender und den Empfänger des
MegaView 80 miteinander zu verbinden [3].
• Der MegaView 80 kann mit Netzwerk Switches und Routern sowohl mit einem Kabel
verbunden als auch an ein bereits vorhandenes Hausnetzwerk (LAN) angeschlossen
werden.
• Der RJ45 Stecker dieses Kabels muss gemäß der Belegung EIA/TIA T568B angeschlossen
sein (siehe Anlage Seite 39.)
CAT5e/6 HDMI
HDMI
1
2
3HDTV
Blu-ray player
MediaCenter PC
TV Decoder
4
4
EXTENDER OVER TCP/IP
HDMI RECEIVER
EXTENDER OVER TCP/IP
HDMI TRANSMITTER

DEUTSCH
11MegaView 80™
5. Schließen Sie den Speisungsadapter [4] an den “5VDC” Anschluss des MegaView 80
Empfängers an (HDMI Receiver) an und stecken Sie den Adapter in eine Steckdose.
5. ANWENDUNG
1. Schalten Sie die HDMI Quelle ein (z.B. HD Settop Box oder Multimedia PC).
2. Schalten Sie das Wiedergabegerät ein (z.B. HD-Fernseher oder Projektor) und wählen
Sie den richtigen Eingang. Zumeist müssen Sie dazu die A/V oder die EXT Taste Ihrer
Fernbedienung drücken.
3. Sie empfangen vom angeschlossenen A/V Gerät sofort Bild.
6. HÄUGIG GESTELLTE FRAGEN
Bild und Ton schlecht oder gar nicht anwesend
• Überprüfen Sie, ob das A/V Gerät eingeschaltet ist.
• Verwenden Sie, wie in Kapitel 3, Anforderungen, erläutert, nur CAT5e/CAT6 Kabel.
• Prüfen Sie, ob das CAT5e/CAT6 Kabel eine gute Verbindung herstellt (keine
Bruchstellen).
• Prüfen Sie, ob der RJ-45 Anschluss gemäß der EIA/TIA T568B Norm angeschlossen ist.
Siehe Anlage Seite 39
• Überschreiben Sie die maximale Kabellänge nicht.
• Installieren Sie Ihr System möglichst nicht nahe RF Quellen (drahtlose Geräte).
• Wählen Sie eine niedrigere Auflösung an Ihrer HDMI Quelle; möglicherweise kann das
verwendete CAT5e/6 Kabel die Bandbreite höherer Auflösungen nicht bewältigen.
Sie haben noch Fragen, die in den obigen Beispielen nicht beantwortet wurden?
Schauen Sie dann unter www.marmitek.com

12 © MARMITEK
7. TECHNISCHE DATEN
Auflösung
Unterstützte HDTV Auflösungen 480p, 576i, 576p, 720p, 1080i, 1080p
Single Link Bitrate (max.) 2.25 Gbps
Unterstützte Standards HDMI DVI, HDCP
Datenübertragung
Regulär TCP/IP
Bildkompression M-JPEG
Sender
HDMI Eingang (19-Buchsenkontakt) 1 HDMI
Videosignaleingang 0.5 - 1.0V p-p
DDC Signaleingang 5V p-p
Empfänger
HDMI Ausgang (19-Buchsenkontakt) 1 HDMI
Videoausgang HDMI
Höchstlänge CAT5e/6 Kabel 100m bei 1080p
Gehäuse Sender/Empfänger
Maßangaben (H x B x D) 105mm x 60mm x 25mm
Gewicht: 160g
Umgebung
Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%
Speisung
Input 100-240VAC @50-60Hz
Output 5VDC 1A
Spezifikationen können ohne vorhergehende Mitteilung geändert werden.

DEUTSCH
13MegaView 80™
8. OPTIONAL ERHÄLTLICH
Mehrere Geräte anschließen
Zum Anschluss mehrerer AV Geräte an Ihren TV mit nur einem einzigen Kabel oder wenn
Sie das Signal zu mehreren Fernsehern versenden möchten, bietet Marmitek Ihnen ein
umfassendes Angebot an aktiven Schaltern. Weitere Infos zu diesen so genannten AV
Switchers finden Sie auf www.marmitek.com.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der
Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt
werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt
werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte
über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen
zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und
die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen,
wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie
das Produkt erworben haben.

14 © MARMITEK

FRANÇAIS
15MegaView 80™
AVERTISSEMENTS DE SECURITE
• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement
dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas
utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées
ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même
annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation
impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est
destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que
la responsabilité civile du fait des produits.
• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la
tension est mortelles Les réparations ou l’entretien ne doivent être effectués que par des
personnes compétentes.
• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la
tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne
jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est
endommagé. Dans ce cas, veuillez contacter votre fournisseur.
1. INTRODUCTION
Félicitations pour l’achat du Marmitek MegaView 80 ! Grâce au MegaView 80 il est possible
de prolonger d’une manière simple un signal HDMI (High Definition Multimedia Interface)
ou DVI (Digital Visual Interface) par un seul câble Ethernet CAT5e/6. La longueur maximale
du câble CAT5e/6 est de 100 mètres pour une résolution de 1080p. Regardez des films, des
photos et écoutez de la musique de par exemple, votre décodeur TV numérique, de votre
Media Center PC, de votre lecteur Blu-ray ou de votre magnétoscope à disque dur ailleurs sur
votre téléviseur/écran de projection en qualité HD parfaite.
Les produits de Marmitek ont été produits avec beaucoup de soin et sont de haute qualité.
Veuillez lire ce mode d’emploi avec attention et suivre les instructions afin de bénéficier au
maximum des possibilités de ce produit.

16 © MARMITEK
2. CONTENU DE L’EMBALLAGE
1x émetteur (HDMI Transmitter)
1x récepteur (HDMI Receiver)
1x adaptateur secteur
1x guide utilisateur
3. EXIGENCES CÂBLE CAT5E/CAT6E
• câble UTP-, FTP- ou STP
• 24AWG ou moins
• paire torsadée solide
• 100 ohms à 1 MHz
• connexion RJ-45 selon la norme EIA/TIA T568B
Au lieu d’un câble CAT5e on peut utiliser un câble CAT6 (de meilleure qualité). Afin de rendre
la qualité de transmission optimale utilisez un câble paire torsadées solide CAT-5e ou CAT-6.
4. INSTALLATION
Pour vérifier le bon fonctionnement du système il est conseillé de tester au préalable la
configuration avec une courte longueur de câble CAT-5e/6.
1. Débranchez tous les appareils avant de commencer à raccorder.
2. Raccordez la source HDMI (lecteur HD-DVD, lecteur Blu-Ray Disc, HD set-top box, console
de jeux, etc.) à l’émetteur MegaView 80 [1] à l’aide du câble HDMI (non livré).
3. Raccordez le récepteur MegaView 80 sur votre appareil de reproduction [2] (par exemple
votre HDTV ou projecteur) à l’aide du câble HDMI (non livré).
4. Utilisez un seul câble Ethernet CAT5e/6 pour connecter le transmetteur et le récepteur du
MegaView 80 entre eux [3].
• Le MegaView 80 peut être aussi bien connecté avec un seul câble ou à un réseau à
domicile (LAN) existant en combinaison avec des commutateurs réseau (switchs) et
des routeurs.
• Le bouchon RJ45 de ces câbles doit être raccordé selon les normes EIA/TIA T568B, voir
l’annexe page 39.
5. Raccordez l’adaptateur d’alimentation [4] sur le raccordement « 5VDC » du récepteur
MegaView 80 (Récepteur HDMI) et branchez l’adaptateur dans une prise.
CAT5e/6 HDMI
HDMI
1
2
3HDTV
Blu-ray player
MediaCenter PC
TV Decoder
4
4
EXTENDER OVER TCP/IP
HDMI RECEIVER
EXTENDER OVER TCP/IP
HDMI TRANSMITTER

FRANÇAIS
17MegaView 80™
5. UTILISATION
1. Allumez la source HDMI (par exemple set-top box HD ou PC Multi media).
2. Allumez l’appareil de reproduction (par exemple TV ou projecteur) et sélectionnez la
source. En général, vous appuyez sur « A/V » ou « EXT » de votre télécommande pour la
sélectionner.
3. L’image de l’appareil A/V s’affiche immédiatement.
6. FOIRE AUX QUESTIONS
Image et son sont mauvais ou absents
• Vérifiez si l’appareil A/V est allumé.
• Utilisez uniquement le câble CAT5e/CAT6 comme spécifié en chapitre 3. Exigences.
• Vérifiez si le câble CAT5e/CAT6 réalise la connexion (pas de cassures).
• Vérifiez si RJ-45 est connectée selon la norme EIA/TIA T568B Voir annexe page 39
• Assurez-vous que la longueur maximale du câble n’est pas dépassée.
• Évitez d’installer votre système près de sources RF (appareils sans fils).
• Stel een lagere resolutie in op uw HDMI bron, mogelijk kan de gebruikte CAT5e/6 kabel
de bandbreedte van hoger resoluties niet aan.
Vous avez d’autres questions ? Allez sur le site www.marmitek.com.

18 © MARMITEK
7. CARACTÉRISTIQUES TECHNIQUES
Résolution
Résolutions soutenues HDTV 480p, 576i, 576p, 720p, 1080i, 1080p
Débit binaire liaison simple (max.) 2.25 Gbps
Standards soutenues HDMI DVI, HDCP
Transfert de données
Standard TCP/IP
Compression M-JPEG
Émetteur
Entrée HDMI (code 19 femelle) 1 HDMI
Entrée signal vidéo 0.5 - 1.0V p-p
Entrée signal DDC 5V p-p
Récepteur
Sortie HDMI (code 19 femelle) 1 HDMI
Sortie vidéo HDMI
Longueur de câble maximale CAT5e/6 60 m pour 1080p
Encasement émetteur/récepteur
Mesures (H x L x P) 105mm x 60mm x 25mm
Poids 160g
Environnement
Température ambiante +0 jusqu’à +70° C
Humidité atmosphérique 10 % à 85 %
Alimentation
Entrée 100-240VAC @50-60Hz
Sortie 5VDC 1A
Spécifications peuvent être modifiées sans préavis.

FRANÇAIS
19MegaView 80™
8. DISPONIBLE EN OPTION
Raccorder plusieurs appareils
Pour connecter plusieurs appareils AV à votre téléviseur en n’utilisant qu’un seul câble ou pour
transmettre le signal vers plusieurs téléviseurs, vous pouvez opter pour la gamme étendue
d’interrupteurs actifs de Marmitek. Vous trouverez de plus amples informations concernant
ces commutateurs AV sur www.marmitek.com.
Informations environnementales pour les clients de l’Union européenne
La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/
ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit
être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter
ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le
gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme
ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique.
Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs
publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

20 © MARMITEK
