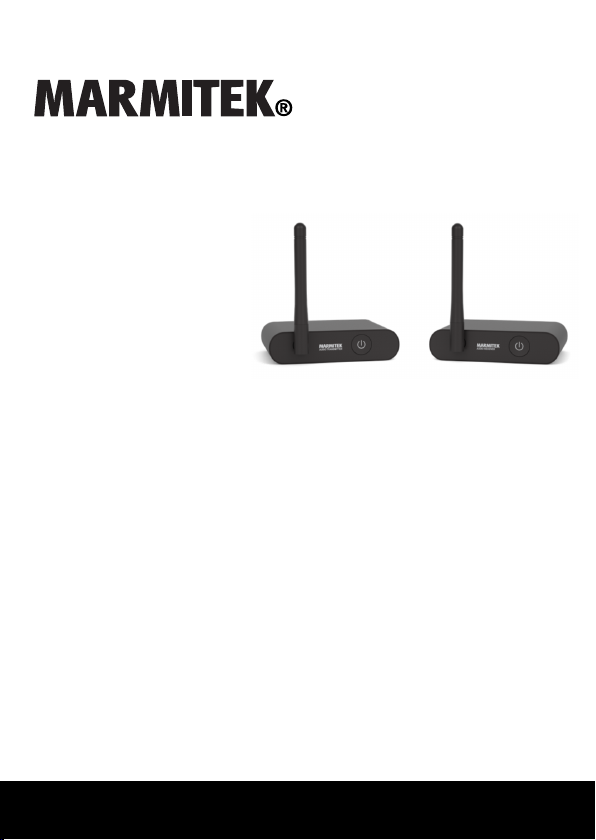

Marmitek Audio Anywhere 630 User manual

Package content
1x Transmitter
1x Receiver
2x Type C power cable
2x RCA (cinch) audio cable, 100 cm
1x 3.5mm jack (male) to RCA cable, 12 cm
2x 5V USB-A Power adapter
1x Quick guide
Audio Anywhere 630
Wireless audio connection
Create a wireless audio
connection between TV
and hi-fi system

2
Safety instructions
Please read these instructions thoroughly before you use
the device and keep them for future reference.
•Only for indoor use.
•Do not expose the product to extremely high or low
temperatures, strong light sources or direct sunlight.
•This product is not a toy. Keep out of reach of children.
•Connect the adapter to the mains only after you have verified
that the line voltage corresponds to the value specified on
the type plates.
•Never connect a power adapter if it's damaged. In such
cases, please contact your supplier.
•Disconnect the AC/DC power adapter from the mains when
this device is not in use for prolonged time.
•Never open the product: the device may contain parts with
deadly voltage.
•Repairs or service should only be performed by qualified
personnel.

3
Installation
•We recommend that you switch off your equipment before
connecting cables in order to prevent any of the devices
being damaged.
•Record players need special phono pre-amplification to
make vinyl records sound right. Many turntables have this
built in, some do not. This product does not have a built-in
phono preamp.
1. Connect the Audio Source to the input[1] on the Audio
Anywhere 630 transmitter using the RCA audio cable.
2. Connect the Audio Destination* to the audio output [2] on the
Audio Anywhere 630 Receiver using the RCA audio cable.
3. Connect the power adapters [3] with the USB C cable to the
Transmitter and Receiver and plug the power adapters into
the electrical socket.
4. The Transmitter and Receiver will automatically turn on and
the white LED will flash slowly. On connection the LED light
will be steady.
5. The audio connection is ready to use.

4
Pairing
When you want to pair an extra receiver, push the power button
2 times quickly on the transmitter. The LED light will flash
quickly. Do the same on the new receiver. After a few seconds
the LED light will light up steady and the new receiver is
operational.
Standby
When there is no audio input for more than 30 minutes, the
Audio Anywhere 630 set will go in standby and the LED light will
turn off. When audio input is detected again, the set will wake up
in a few seconds and the wireless audio connection will work
again.
Power off
Long press the power button to turn off the transmitter and or
receiver.
Frequently asked questions (FAQs)
Please go to www.marmitek.com if you have any questions.

5
Technical specifications
Audio transfer method Digital
Transmitter frequency 2.4 GHz
Frequency channels 26 channels
RF connection Paired connection (TX and RX)
Extra receivers up to 10 extra RX
Supported audio freq. 20 Hz ~ 20 kHz
Audio delay 12.5 ms (between TX and RX)
Audio input/output 2x RCA (Stereo L/R)
Operating range Up to 100 meters clear field, up to
20 meters through walls and
ceilings.
Data transfer speed Up to 2 Mbps, GFSK modulation
Standby After 30 minutes no audio
Power 5 VDC USB adapter with USB
Type C cable
Power consumption 0.9 W (transmitter) and 0.3 W
(receiver)
Standby (auto) <0.25 W (TX/RX)
Standby (power button) < 0.15W (TX) and < 0.1W (RX)
Dimensions (h x w x d) 90*75*22mm (TX/RX)
Weight 160 grams
*e.g. hi-fi System, home cineama set, powered speakers

6
Declaration of Conformity
Hereby, Marmitek BV, declares that this Audio
Anywhere 630 set is in compliance with the essential
requirements of the 2014/53/EU, 2011/65/EU and
2009/125/EC: 2019/1782 Directives.
Full Declaration of Conformity is available at
www.marmitek.com/en/declarations-of-conformity/
More detailed user guide and instructions are available on our
website at www.marmitek.com

7
Veiligheidsinstructies
Lees deze instructies zorgvuldig door voordat u het apparaat
gebruikt en bewaar ze voor toekomstig gebruik.
•Alleen voor gebruik binnenshuis.
•Stel het product niet bloot aan extreem hoge of lage
temperaturen, sterke lichtbronnen of direct zonlicht.
•Dit product is geen speelgoed. Buiten het bereik van kinderen
houden.
•Sluit de adapter pas aan op het lichtnet nadat u hebt
gecontroleerd of de netspanning overeenkomt met de waarde
die op de typeplaatjes is aangegeven.
•Sluit een adapter nooit aan als deze beschadigd is. Neem in
dat geval contact op met uw leverancier.
•Koppel de AC/DC stroomadapter los van het lichtnet wanneer
dit apparaat gedurende langere tijd niet wordt gebruikt.
•Open het product nooit: het apparaat kan onderdelen bevatten
met dodelijke spanning.
•Reparaties of service mogen alleen worden uitgevoerd door
gekwalificeerd personeel.

8
Installatie
•Wij raden u aan uw apparatuur uit te schakelen voordat u
kabels aansluit, om te voorkomen dat een van de apparaten
beschadigd raakt.
•Platenspelers hebben speciale phono-voorversterking nodig
om vinylplaten goed te laten klinken. Veel platenspelers
hebben dit ingebouwd, sommige niet. Dit product heeft geen
ingebouwde phono voorversterker.
1. Sluit de audiobron aan op de ingang op de Audio Anywhere
630 zender met behulp van de RCA audiokabel.
2. Sluit de Audio Bestemming* aan op de audio uitgang op de
Audio Anywhere 630 ontvanger met behulp van de RCA
audiokabel.
3. Sluit de voedingsadapters met de USB C-kabel aan op de
zender en de ontvanger en steek de voedingsadapters in het
stopcontact.
4. De Zender en Ontvanger gaan automatisch aan en de witte
LED knippert langzaam. Bij aansluiting zal het LED lampje
constant branden.
5. De audioverbinding is klaar voor gebruik.

9
Koppelen
Wanneer u een extra ontvanger wilt koppelen, druk dan 2 keer
snel op de aan/uit knop van de zender. Het LED lampje zal snel
knipperen. Doe hetzelfde op de nieuwe ontvanger. Na een paar
seconden zal het LED lampje constant branden en is de nieuwe
ontvanger operationeel.
Stand-by
Wanneer er gedurende meer dan 30 minuten geen audio input is,
gaat de Audio Anywhere 630 set in stand-by en gaat het LED
lampje uit. Wanneer er weer audio input gedetecteerd wordt, zal
de set na een paar seconden ontwaken en zal de draadloze audio
verbinding weer werken.
Uitschakelen
Druk lang op de aan/uit-knop om de zender en/of ontvanger uit te
schakelen.
Vaak gestelde vragen (FAQ's)
Ga naar www.marmitek.com als u vragen hebt.

10
Technische specificaties
Audio-overdrachtsmethode Digitaal
Zenderfrequentie 2.4 GHz
Frequentiekanalen 26 kanalen
RF-aansluiting Gekoppeld (TX en RX)
Extra ontvangers tot 10 extra RX
Audio frequentie bereik 20 Hz ~ 20 kHz
Audiovertraging 12,5 ms (tussen TX en RX)
Audio-ingang/uitgang 2x RCA (Stereo L/R)
Bereik Tot 100 meter vrij veld, tot 20 meter
door muren en plafonds.
RF data snelheid Tot 2 Mbps, GFSK-modulatie
Stand-by Na 30 minuten geen audio
Voeding 5 VDC USB-adapter met USB Type
C-kabel
Stroomverbruik 0,9 W (TX) en 0,3 W (RX)
Stand-by (auto) <0,25 W (TX/RX)
Stand-by (aan/uit-knop) < 0,15 W (TX) en < 0,1 W (RX)
Afmetingen (h x b x d) 90*75*22mm (TX/RX)
Gewicht 160 gram
*Bijv. hifi-systeem, home cinemaset, luidsprekers met eigen
voeding

11
Verklaring van Overeenstemming
Hierbij verklaart Marmitek BV dat deze Audio Anywhere
630 set voldoet aan de essentiële eisen van de Richtlijnen
2014/53/EU, 2011/65/EU en 2009/125/EC: 2019/1782.
De volledige conformiteitsverklaring is beschikbaar op
www.marmitek.com/en/declarations-of-conformity/
Meer gedetailleerde gebruikershandleidingen en instructies zijn
beschikbaar op onze website op www.marmitek.com

12
Sicherheitshinweise
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das
Gerät benutzen, und bewahren Sie sie zum späteren
Nachschlagen auf.
Nur zur Verwendung in Innenräumen.
Setzen Sie das Produkt nicht extrem hohen oder niedrigen
Temperaturen, starken Lichtquellen oder direktem
Sonnenlicht aus.
Dieses Produkt ist kein Spielzeug. Außerhalb der Reichweite
von Kindern aufbewahren.
Schließen Sie das Netzteil erst an das Stromnetz an,
nachdem Sie sich vergewissert haben, dass die
Netzspannung mit dem auf dem Typenschild angegebenen
Wert übereinstimmt.
Schließen Sie niemals einen Adapter an, wenn er beschädigt
ist. Wenden Sie sich in diesem Fall an Ihren Lieferanten.
Trennen Sie den AC/DC-Netzadapter vom Netz, wenn das
Gerät längere Zeit nicht benutzt wird.
Öffnen Sie niemals das Produkt: Das Gerät kann Bauteile
mit tödlicher Spannung enthalten.
Reparaturen oder Wartung sollten nur von qualifiziertem
Personal durchgeführt werden.

13
Einrichtung
Wir empfehlen Ihnen, Ihre Geräte auszuschalten, bevor Sie
Kabel anschließen, um eine Beschädigung eines der Geräte
zu vermeiden.
Plattenspieler benötigen eine spezielle Phono-Vorverstärkung,
damit Vinyl-Schallplatten gut klingen. Viele Plattenspieler
haben diese Funktion eingebaut, manche nicht. Dieses
Produkt verfügt nicht über einen eingebauten Phono-
Vorverstärker.
1. Schließen Sie die Audioquelle mit dem RCA-Audiokabel an
den Eingang des Audio Anywhere 630 Senders an.
2. Schließen Sie das Audioziel* mit dem RCA-Audiokabel an
den Audioausgang des Audio Anywhere 630 Receivers an.
3. Verbinden Sie die Netzteile über das USB-C-Kabel mit dem
Sender und dem Empfänger und stecken Sie die Netzteile
in die Steckdose.
4. Der Sender und der Empfänger schalten sich automatisch
ein und die weiße LED blinkt langsam. Wenn das Gerät
angeschlossen ist, leuchtet die LED konstant.
5. Die Audioverbindung ist einsatzbereit.

14
Paarung
Wenn Sie einen zusätzlichen Empfänger koppeln möchten,
drücken Sie 2 Mal schnell auf die Ein/Aus-Taste des Senders.
Die LED blinkt schnell. Verfahren Sie mit dem neuen Empfänger
genauso. Nach ein paar Sekunden leuchtet die LED konstant
und der neue Empfänger ist betriebsbereit.
Bereitschaft
Wenn mehr als 30 Minuten lang kein Audioeingang erfolgt,
schaltet das Audio Anywhere 630 Set in den Standby-Modus
und die LED erlischt. Wenn wieder ein Audioeingang erkannt
wird, wacht das Gerät nach ein paar Sekunden auf und die
drahtlose Audioverbindung funktioniert wieder.
Ausschalten
Drücken Sie die Einschalttaste lange, um den Sender und/oder
den Empfänger auszuschalten.
Häufig gestellte Fragen (FAQs)
Gehen Sie auf www.marmitek.com , wenn Sie Fragen haben.

15
Technische Daten
Audioübertragungsverfahren Digital
Frequenz des Senders 2,4 GHz
Frequenzkanäle 26 Kanäle
RF-Verbindung gepaart (TX und RX)
Zusätzliche Empfänger bis zu 10 RX
Unterstützte Audiofrequenzen 20 Hz ~ 20 kHz
Audioverzögerung 12,5 ms (zwischen TX und RX)
Audio-Eingang/-Ausgang 2x RCA (Stereo L/R)
Reichweite Bis zu 100 Meter im freien Feld,
bis zu 20 Meter durch Wände und
Decken.
RF-Datenrate Bis zu 2 Mbps, GFSK-Modulation
Standby Nach 30 Minuten ohne Ton
Stromversorgung 5 VDC USB-Adapter mit USB Typ
C Kabel
Leistungsaufnahme 0,9 W (TX) und 0,3 W (RX)
Standby (Auto) <0,25 W (TX/RX)
Standby (Ein/Aus-Taste) < 0,15 W (TX) und < 0,1 W (RX)
Abmessungen (H x B x T) 90*75*22mm (TX/RX)
Gewicht 160g
*Z.B. HiFi-Anlage, Heimkino, Aktivlautsprecher

16
Konformitätserklärung
Hiermit erklärt Marmitek BV, dass dieses Audio
Anywhere 630 Set den grundlegenden Anforderungen
der Richtlinien 2014/53/EU, 2011/65/EU und 2009/125/EG
entspricht: 2019/1782.
Die vollständige Konformitätserklärung ist unter
www.marmitek.com/en/declarations-of-conformity/ abrufbar.
Ausführlichere Benutzerhandbücher und Anleitungen finden
Sie auf unserer Website unter www.marmitek.com .

17
Consignes de sécurité
Lisez attentivement ces instructions avant d'utiliser
l'appareil et conservez-les pour pouvoir les consulter
ultérieurement.
Pour un usage intérieur uniquement.
N'exposez pas le produit à des températures extrêmement
élevées ou basses, à de fortes sources de lumière ou à la
lumière directe du soleil.
Ce produit n'est pas un jouet. Tenir hors de portée des
enfants.
Ne branchez l'adaptateur au secteur qu'après avoir vérifié
que la tension du secteur correspond à la valeur indiquée sur
la plaque signalétique.
Ne connectez jamais un adaptateur s'il est endommagé.
Dans ce cas, contactez votre fournisseur.
Déconnectez l'adaptateur d'alimentation AC/DC du secteur si
cet appareil n'est pas utilisé pendant une période prolongée.
N'ouvrez jamais le produit : l'appareil peut contenir des
composants à tension mortelle.
Les réparations ou l'entretien ne doivent être effectués que
par du personnel qualifié.

18
Installation
Nous vous recommandons d'éteindre votre équipement
avant de connecter tout câble afin d'éviter d'endommager
l'un des appareils.
Les tourne-disques nécessitent une préamplification phono
spéciale pour faire sonner les disques vinyles. De nombreux
tourne-disques intègrent cette fonction, d'autres non. Ce
produit ne dispose pas d'un préamplificateur phono intégré.
1. Connectez la source audio à l'entrée de l'émetteur Audio
Anywhere 630 à l'aide du câble audio RCA.
2. Connectez la destination audio* à la sortie audio du
récepteur Audio Anywhere 630 à l'aide du câble audio RCA.
3. Connectez les adaptateurs d'alimentation à l'émetteur et au
récepteur avec le câble USB C et branchez les adaptateurs
d'alimentation dans la prise de courant.
4. L'émetteur et le récepteur s'allument automatiquement et le
voyant blanc clignote lentement. Lorsqu'il est connecté, le
voyant est allumé en permanence.
5. La connexion audio est prête à être utilisée.

19
Appariement
Lorsque vous souhaitez coupler un récepteur supplémentaire,
appuyez 2 fois rapidement sur le bouton On/Off de l'émetteur.
La LED clignote rapidement. Faites de même sur le nouveau
récepteur. Après quelques secondes, la LED s'allume en
permanence et le nouveau récepteur est opérationnel.
Standby
S'il n'y a pas d'entrée audio pendant plus de 30 minutes, le
poste Audio Anywhere 630 se met en veille et le voyant s'éteint.
Lorsque l'entrée audio est à nouveau détectée, l'appareil se
réveille après quelques secondes et la connexion audio sans fil
fonctionne à nouveau.
Mise hors tension
Appuyez longuement sur le bouton d'alimentation pour éteindre
l'émetteur et/ou le récepteur.
Foire aux questions (FAQ)
Allez sur www.marmitek.com si vous avez des questions.

20
Spécifications techniques
Méthode de transmission audio Numérique
Fréquence de l'émetteur 2,4 GHz
Canaux de fréquence 26 canaux
Connexion RF appariée (TX et RX)
Récepteurs supplémentaires jusqu'à 10 RX
Plage de fréquence audio 20 Hz ~ 20 kHz
Retard audio 12,5 ms (entre TX et RX)
Entrée/sortie audio 2x RCA (stéréo G/D)
Portée Jusqu'à 100 mètres en champ
libre, jusqu'à 20 mètres à travers
les murs et les plafonds.
Débit de données RF Jusqu'à 2 Mbps, modulation GFSK
Veille Après 30 minutes d'absence
d'audio
Alimentation 5 VDC Adaptateur USB avec câble
USB Type C
Consommation électrique 0,9 W (TX) et 0,3 W (RX)
Veille (Auto) <0,25 W (TX/RX)
Veille (bouton On/Off) < 0,15 W (TX) et < 0,1 W (RX)
Dimensions (H x L x P) 90*75*22mm (TX/RX)
Poids 160g
*Système hi-fi, home-cinéma, haut-parleurs puissants, etc.
