Marmitek Powermid XS User manual

POWERMID XS™
20211/20071102 • POWERMID XS™
ALL RIGHTS RESERVED MARMITEK ©
USER MANUAL 3
GEBRAUCHSANLEITUNG 9
GUIDE UTILISATEUR 15
MODO DE EMPLEO 21
MANUALE D’ISTRUZIONE 27
GEBRUIKSAANWIJZING 33
PMXS_80x120_IR_versie.indd 1PMXS_80x120_IR_versie.indd 1 15-11-2007 09:27:5915-11-2007 09:27:59

© MARMITEK
2
PMXS_80x120_IR_versie.indd 2PMXS_80x120_IR_versie.indd 2 15-11-2007 09:28:0215-11-2007 09:28:02

POWERMID XS™ 3
SAFETY WARNINGS
• Do not expose the components of your systems to extremely high tempera-
tures or bright light sources.
• In case of improper usage or if you have altered and repaired the product
yourself, all guarantees expire. Marmitek does not accept responsibility in
the case of improper usage of the product or when the product is used for
purposes other than specified. Marmitek does not accept responsibility for
additional damage other than covered by the legal product responsibility.
• This product is not a toy. Keep out of reach of children.
• Do not open the product (battery panel excepted): the device may contain live
parts. The product should only be repaired or serviced by a qualified repairman.
• Keep batteries out of the reach of children. Dispose of batteries as chemi-
cal waste. Never use old and new batteries or different types of batteries
together. Remove the batteries when you are not using the system for a
longer period of time. Check the polarity (+/-) of the batteries when insert-
ing them in the product. Wrong positioning can cause an explosion.
• Only connect the adapter to the mains after checking whether the mains
voltage is the same as the values on the identification tags. Never connect an
adapter or power cord when it is damaged. In that case, contact your supplier.
1. INTRODUCTION
Congratulations on your purchase of the Marmitek Powermid XS. Using this
device, you can continue to operate your A/V equipment with your own re-
mote control, even when it is placed in a closed cupboard, at the other side of
the room or even at the other side of the wall! The Powermid XS™ is suitable
for use in any interior, due to its compact design.
2. SET CONTENTS
1x IR receiver
1x IR transmitter
1x Power adapter
2x 1.5V AAA alkaline batteries
1x User manual
PMXS_80x120_IR_versie.indd 3PMXS_80x120_IR_versie.indd 3 15-11-2007 09:28:0215-11-2007 09:28:02

© MARMITEK
4
3. INSTALLATION OF THE IR TRANSMITTER
See figure 1.
1. Insert the supplied power adapter into the power socket
(230V-50Hz) and insert the power plug into the DC
input [E] at the backside of the IR transmitter. Use strictly
the supplied adapter!
2. Place the IR transmitter at a maximum distance of 6
meters form the A/V equipment (DVD player, decoder,
video, stereo, etc.) that you want to operate. Point the
front side (with the Marmitek logo) of the IR transmitter
at the A/V equipment.
Beware: It is important for the proper function of the system that the
antenna wire [G] stays free and does not get covered by the metal cas-
ing of e.g. A/V equipment.
4. INSTALLATION OF THE IR RECEIVER
See figure 3 and 4.
1. Open the IR receiver by sliding down the cover at the backside.
2. Place the 2 additionally supplied AAA 1.5V batteries into the IR receiver.
Be careful about the polarity (+/-). This is indicated at the inside of the IR
receiver. Use strictly non-rechargeable (Alkaline) batteries. Slide the cover
back onto the IR receiver.
3. Place the IR receiver within the range of your remote control (maximum 6
meters). Make sure that the front side (with the Marmitek logo) is facing you.
The IR receiver can be moved freely due to the wireless technology. However,
it is important to place it within the sight and range of your remote control.
Experiment with its position for the best result.
Figure 4
Figure 3
Figure 1
PMXS_80x120_IR_versie.indd 4PMXS_80x120_IR_versie.indd 4 15-11-2007 09:28:0215-11-2007 09:28:02

POWERMID XS™ 5
5. USAGE
1. Make sure that the A/V equipment is switched on.
2. Point your remote control at the Powermid XS IR receiver. The IR receiver
receives the infrared signal, transforms it into an RF signal and transmits it
to the Powermid XS IR Transmitter. The IR Transmitter then transforms this
signal again into an infrared signal, which is transmitted to your DVD-player,
decoder, video, stereo-equipment, etc. When you want to operate your
equipment from several rooms, you can make use of several additional IR
receivers (Art. no. 09773).
6. INSTALLATION OF THE OPTIONAL
IR EXTENDER CABLE (IR EYE)
When you can’t place the IR transmitter within the sight of your A/V equip-
ment (because it is in a closed cupboard, for example), then you can place the
IR transmitter next to or on your A/V equipment with the use of an additional
IR Eye (Art. no. 09682).

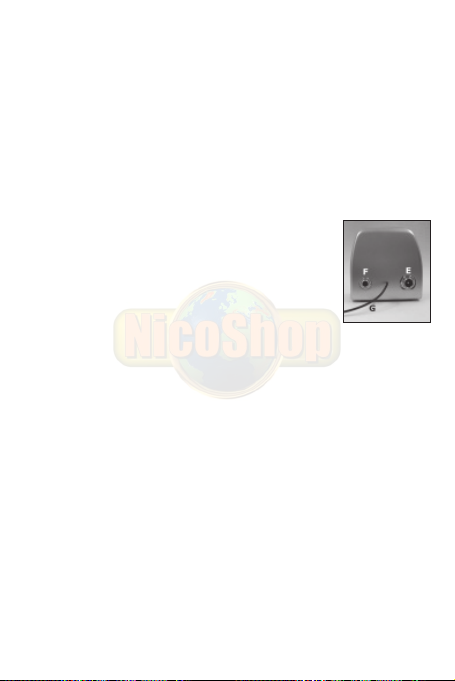

1. Connect the IR extender cable to the output [F] at the backside of the IR
transmitter (see figure 1).
2. Remove the protection foil from one of the IR LEDs. Place this IR LED on the
IR window of the A/V equipment that you want to operate. Don’t press it
down too much yet. It is recommended that you check the function of the
IR LED before its definite attachment. Point your original remote control at
the sensor on the front side of the IR receiver, and choose a few channels,
for example. When the A/V equipment does not respond, it may be so that
the IR LED has not been attached at the right position. In case of some
devices, the positioning is critical. You can use the second IR LED to operate
a second A/V device. Never remove the IR LED, even if you don’t use it!
7. FREQUENTLY ASKED QUESTIONS
I can’t operate the A/V equipment via the Powermid XS.
Consider the following instructions:
• Use strictly new (full) non-rechargeable alkaline AAA type batteries for your
IR receiver.
• Check if the light of the IR receiver lights up when you use the remote
control.
PMXS_80x120_IR_versie.indd 5PMXS_80x120_IR_versie.indd 5 15-11-2007 09:28:0215-11-2007 09:28:02

© MARMITEK
6
• Is your IR transmitter within the range of your A/V equipment?
• Shifting the IR receiver or the IR transmitter often solves the problem.
Even 30 cm to the left or to the right can make much difference.
• Change the position of the antenna wire [G], experiment with it for the best
result.
• The IR Receiver does not work together with some A/V apparatus and models
which use a higher IR frequency like for instance Bang&Olufsen (B&O) .
I’m having problems operating the A/V equipment in combination with
the optional IR Eye:
Consider the following instructions:
• Do the IR LEDs light up when you press a button of the remote control?
• Is the IR Eye correctly connected to the IR transmitter?
• Is the IR LED correctly attached to the IR window of your A/V equipment?
Is it possible to use several IR receivers with each other?
Yes, they will all send signals to the IR transmitter.
Is it possible to use several IR transmitters with each other?
Yes, however, the IR transmitters will all transmit the same IR signal, which is
received by the IR receiver.
Do you still have questions? Please check out www.marmitek.com for
more information.
8. TECHNICAL DATA
IR TRANSMITTER
Range: Up to 100m free field, up to 30m through wall or ceiling
Power: 230VAC/50Hz, 9VDC 100mA.
Frequency: 433.92 MHz.
Dimensions: 52x29x54 mm.
IR RECEIVER
Power: 2 x AAA 1.5V non-rechargeable alkaline batteries (supplied).
Frequency: 433.92 MHz.
Dimensions: 52x29x54mm
Specifications may change without prior notice.
PMXS_80x120_IR_versie.indd 6PMXS_80x120_IR_versie.indd 6 15-11-2007 09:28:0315-11-2007 09:28:03

POWERMID XS™ 7
9. OPTIONALLY AVAILABLE

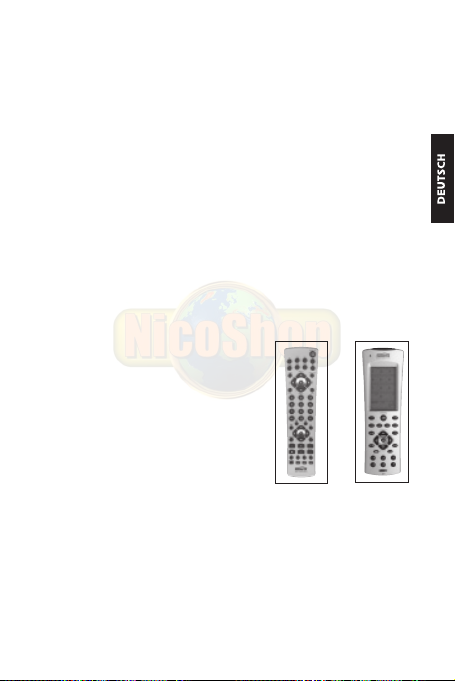

Marmitek EasyControl8 or Marmitek EasyTouch35
(with built-in RF transmitter).
With both these remote controls, you can
operate 8 A/V devices: TV, video, DVD, cable,
satellite, audio, Marmitek X-10 and digital
satellite. They will always be functional due to
the pre-programmed codes and the memory
function. The remote control will operate
with the Powermid XS, even through walls
and ceilings due to the built-in RF transmitter.
That’s how it is possible to operate your
devices from a different place than where
the Powermid XS IR receiver is situated. The
EasyTouch35 is provided with a handy Touch
screen with light blue display illumination.
For more information, checkout www.marmitek.com
IR EYE (Art. no. 09682)
The IR Eye extends the IR signal of your remote control in
combination with the Powermid XS. Using the infrared extender,
you can operate your A/V equipment even when it is in a closed
cupboard, out of sight or in another room. For more information,
checkout www.marmitek.com
Extra IR receiver Art. nr. 09773
With the help of an extra IR Receiver you can also control your
A/V equipment from another place.
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on
the product and/or its packaging must not be disposed of with unsorted municipal
waste. The symbol indicates that this product should be disposed of separately from
regular household waste streams. It is your responsibility to dispose of this and other electric and
electronic equipment via designated collection facilities appointed by the government or local
authorities. Correct disposal and recycling will help prevent potential negative consequences to
the environment and human health. For more detailed information about the disposal of your
old equipment, please contact your local authorities, waste disposal service, or the shop where
you purchased the product.
EasyControl 8 EasyTouch 35
IR EYE
IR Receiver
PMXS_80x120_IR_versie.indd 7PMXS_80x120_IR_versie.indd 7 15-11-2007 09:28:0315-11-2007 09:28:03

© MARMITEK
8
PMXS_80x120_IR_versie.indd 8PMXS_80x120_IR_versie.indd 8 15-11-2007 09:28:0415-11-2007 09:28:04

POWERMID XS™ 9
SICHERHEITSHINWEISE
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen
oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen
oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei
einer anderen Verwendung des Produktes als für den vorgesehenen Zweck
keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine
andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile
enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie
Reparaturen oder Wartung nur Fachleuten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie
die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und
neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie
das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten
Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen
kann zu Explosionsgefahr führen.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem
Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild
angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter
oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen
Sie Kontakt mit Ihrem Lieferanten auf.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb des Marmitek Powermid XS. Hiermit
können Sie Ihre A/V Geräte weiter wie gewohnt mit Ihrer eigenen Fernbedi-
enung bedienen, sogar wenn diese in einem verschlossenen Schrank, am
anderen Ende des Zimmers oder an der anderen Seite einer Wand aufgestellt
sind! Aufgrund seines kompakten Designs eignet sich die Powermid XS™ für
Verwendung in jedem Interieur.
PMXS_80x120_IR_versie.indd 9PMXS_80x120_IR_versie.indd 9 15-11-2007 09:28:0415-11-2007 09:28:04

© MARMITEK
10
2. VERPACKUNGSINHALT
1 X IR Empfänger
1 x IR Sender
1 x Speisungsadapter
2 x 1,5 V AAA Alkalien Batterien
1 x Gebrauchsanleitung
3. INSTALLATION DES IR SENDERS (IR TRANSMITTER)
Siehe Abbildung 1.
1. Schließen Sie den mitgelieferten Speisungsadapter
ans Stromnetz an (230V-50Hz) und stecken Sie den
Speisungsstecker in den DC Eingang [E] an der Rückseite des
IR Senders. Verwenden Sie ausschließlich den mitgeliefer-
ten Adapter!
2. Stellen Sie den IR Sender maximal 6 Meter entfernt von
Ihren zu bedienenden AV-Geräten (DVD-Player, Decoder,
Video, Stereo usw.) auf. Richten Sie die Vorderseite (mit
dem Marmitek Logo) des IR Senders auf Ihre A/V Geräte.
Achtung: Zur Gewährleistung einer guten Funktionalität des Systems ist es
wichtig, dass das Antennenkabel [G] frei liegt und nicht durch beispielsweise
Metallgehäuse Ihrer A/V Geräte abgeschirmt wird.
4. INSTALLATION DES IR EMPFÄNGERS (IR RECEIVER)
Siehe Abbildung 3 und 4.
1. Öffnen Sie den IR Empfänger, indem Sie die Klappe an der Rückseite nach
unten schieben.
2. Legen Sie die 2 mitgelieferten AAA 1,5V Batterien in das Batteriefach des
IR Empfängers ein. Achten Sie dabei auf die Polarität (+/-). Diese ist an der
Innenseite des IR Empfängers wiedergegeben. Verwenden Sie ausschließlich
nichtaufladbare (Alkaline) Batterien.
3. Schließen Sie das Fach des IR Empfängers.
4. Stellen Sie den IR Empfänger in Reichweite Ihrer Fernbedienung auf
(maximal 6 Meter). Die Vorderseite (mit dem Marmitek Logo) muss auf Sie
gerichtet sein.
Abbildung 1
PMXS_80x120_IR_versie.indd 10PMXS_80x120_IR_versie.indd 10 15-11-2007 09:28:0415-11-2007 09:28:04

POWERMID XS™ 11
Aufgrund der drahtlosen Technologie kann der IR Empfänger frei aufgestellt
werden. Es ist jedoch wichtig, dass dieser im Sehfeld und Reichweite Ihrer
Fernbedienung aufgestellt ist. Experimentieren Sie mit der Positionierung, um
das beste Resultat zu ermitteln.
5. ANWENDUNG
1. Schalten Sie Ihr A/V Gerät ein.
2. Richten sie Ihre Fernbedienung auf den Powermid XS IR Empfänger. Der IR
Empfänger empfängt die Infrarot-Signale, wandelt sie in RF Signale um und
sendet diese wieder zum Powermid XS IR Sender. Der IR Sender wandelt
diese Signale wieder in Infrarot-Signale um und sendet diese zu Ihrem
DVD-Player, Decoder, Video, Stereoanlage usw. Wenn Sie Ihre Geräte von
mehreren Zimmern aus bedienen möchten, können Sie weitere IR Empfän-
ger aufstellen (Art.-Nr. 09773)
6. INSTALLATION DES OPTIONALEN
IR VERLÄNGERUNGSKABELS (IR EYE)
Wenn Sie den IR Sender nicht in Sichtweite Ihrer A/V Geräte aufstellen können
(da diese z.B. in einem verschlossenen Schrank stehen), können Sie mithilfe
des optionalen IR Eye (Art.-Nr. 09682) den IR Sender auch neben oder auf
Ihren Geräten aufstellen.
1. Schließen Sie das IR Verlängerungskabel an den Ausgang [F] an der Rück-
seite des IR Senders an (siehe Abbildung 1).
2. Entfernen Sie die Folie von einem der IR LED. Kleben Sie diese IR LED auf
das IR Fenster Ihres A/V Gerätes, das Sie bedienen möchten. Drücken
Sie diese noch nicht zu fest an. Bevor Sie die IR LED definitiv befestigen,
empfehlen wir Ihnen, die Funktionstüchtigkeit zu überprüfen. Richten Sie
Abbildung 4
Abbildung 3
PMXS_80x120_IR_versie.indd 11PMXS_80x120_IR_versie.indd 11 15-11-2007 09:28:0415-11-2007 09:28:04

© MARMITEK
12
deshalb Ihre Original-Fernbedienung auf das Fenster an der Vorderseite des
IR Empfängers und wählen Sie z.B. ein paar Kanäle an. Wenn Ihr A/V Gerät
nicht reagiert, kann es sein, dass die IR LED nicht an der richtigen Stelle
angebracht ist. Bei manchen Geräten erfordert die Positionierung große
Genauigkeit. Die zweite IR LED können Sie zur Bedienung eines eventuellen
zweiten A/V Gerätes verwenden. Entfernen Sie diese IR LED niemals, auch
nicht, wenn Sie diese nicht verwenden.
7. HÄUFIG GESTELLTE FRAGEN
Ich kann die A/V Geräte nicht über den Powermid XS bedienen.
Beachten Sie nachstehende Hinweise:
• Verwenden Sie für Ihren Empfänger ausschließlich neue (volle) nichtauflad-
bare Alkaline Batterien des Typs AAA.
• Vergewissern Sie sich, dass das Licht im IR Empfänger rot aufleuchtet, wenn
Sie die Fernbedienung nutzen.
• Befindet sich der IR Sender in Reichweite Ihrer A/V Geräte?
• Oftmals bietet das Verstellen des IR Empfängers oder IR Senders die Lösung.
Sogar 30 cm nach links oder rechts kann großen Unterschied machen.
• Ändern Sie die Position des Antennenkabels [G], experimentieren Sie, bis Sie
das beste Resultat erzielt haben.
• Der IR Empfänger kann mit einigen A/V Geräten und Modellen, die eine
höhere IR Frequenz verwenden wie z.B. Bang&Olufsen (B&O) nicht be-
trieben werden.
Ich begegne Schwierigkeiten bei der Bedienung der A/V Geräte in
Verbindung mit dem optionalen IR Eye:
Beachten Sie nachstehende Hinweise:
• Leuchten die IR LED auf, wenn Sie die Taste der Fernbedienung drücken?
• Ist das IR Eye richtig an den IR Sender angeschlossen?
• Ist die IR LED richtig an das IR Fenster Ihres A/V Geräts angebracht?
Können mehrere IR Empfänger untereinander verwendet werden?
Ja, diese werden alle das Signal zum IR Sender versenden.
Können mehrere IR Sender untereinander verwendet werden?
Ja, die IR Sender werden jedoch alle dieselben IR Signale senden, die vom IR
Empfänger empfangen werden.
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?
Schauen Sie dann unter www.marmitek.com
PMXS_80x120_IR_versie.indd 12PMXS_80x120_IR_versie.indd 12 15-11-2007 09:28:0515-11-2007 09:28:05

POWERMID XS™ 13
8. TECHNISCHE DATEN
IR SENDER (IR TRANSMITTER)
Reichweite: Bis zu 100 m freies Feld, bis zu 30 m durch eine Decke oder
Wand hindurch.
Speisung: 230VAC/50Hz, 9VDC 100 mA.
Frequenz: 433.92 MHz.
Abmessung: 52x29x54 mm.
IR EMPFÄNGER (IR RECEIVER)
Speisung: 2 x AAA 1.5V nicht aufladbare Alkalien Batterien (mitgeliefert).
Frequenz: 433.92Mhz.
Abmessung: 52x29x54mm
Angaben können, ohne vorherige Mitteilung, geändert werden.
9. OPTIONAL ERHÄLTLICH
Marmitek EasyControl8 oder Marmitek EasyTouch35
(mit eingebautem RF Sender)
Sie können mit beiden Universal-Fernbedi-
enungen 8 A/V Geräte bedienen: TV, Video,
DVD, Kabel, Satellit, Audio, Marmitek X10
und Digital-Satellit. Aufgrund der vorpro-
grammierten Kodes und Lernfunktionen
sind sie immer funktionstüchtig. Aufgrund
des eingebauten RF Senders funktionieren
die Fernbedienungen, kombiniert mit dem
Powermid XS IR Sender, auch quer durch
Wände und Decken hindurch, wodurch
es auch möglich ist, Ihre Geräte auch an
anderer Stelle, als dort wo der Powermid XS
IR Empfänger steht, zu bedienen. Die EasyTouch35 ist mit einem praktischen
Touchscreen und hellblauer Displaybeleuchtung ausgestattet. Weitere Informa-
tionen finden Sie unter www.marmitek.com.
EasyControl 8 EasyTouch 35
PMXS_80x120_IR_versie.indd 13PMXS_80x120_IR_versie.indd 13 15-11-2007 09:28:0515-11-2007 09:28:05

© MARMITEK
14
IR EYE (Art.-Nr. 09682)
Das IR Eye verlängert in Kombination mit dem Powermid XS
das IR Signal Ihrer Fernbedienung. Mit einer Infrarot-Verlän-
gerung können Sie Ihre A/V Geräte bedienen, während diese
sich in einem verschlossenen Schrank, außer Sichtweite oder in
einem anderen Raum befinden.
Weitere Informationen finden Sie unter
www.marmitek.com.
Extra IR Empfänger Art.-Nr. 09773
Mithilfe eines zusätzlichen IR Empfängers können Sie Ihre
A/V Geräte auch von einem anderen Ort aus bedienen.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die
direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht
zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol
weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt
werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische
und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und
Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesund-
heit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen,
wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an
den Händler, bei dem Sie das Produkt erworben haben.
IR EYE
IR Empfänger
PMXS_80x120_IR_versie.indd 14PMXS_80x120_IR_versie.indd 14 15-11-2007 09:28:0615-11-2007 09:28:06

POWERMID XS™ 15
AVERTISSEMENTS DE SECURITE
• Ne pas exposer les composants de votre système à des températures extrême-
ment élevées ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-
même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas
d’une utilisation impropre du produit ou d’une utilisation autre que celle pour
laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour
dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils
peuvent comprendre des composants dont la tension est mortelles. Les
réparations ou l’entretien ne doivent être effectués que par des personnes
compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des
petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et
des piles neuves, ou des piles de types différents. Enlever les piles lorsque le
système sera mis longtemps hors de service. Respecter la polarité en insérant les
piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion.
• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir
vérifié que la tension d’alimentation correspond à la valeur indiquée sur les
plaques d’identification. Ne jamais brancher un adaptateur secteur ou un
cordon d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez
contacter votre fournisseur.
1. INTRODUCTION
Merci d’avoir acheté Powermid XS de Marmitek, qui vous permettra de
continuer à manier vos appareils A/V avec votre propre télécommande, même
quand ceux-ci se trouvent dans un placard fermé, de l’autre côté de la pièce
ou de l’autre côté de la paroi ! Par sa forme compacte Powermid XS™ peut
être utilisé dans chaque intérieur.
2. CONTENU DE L’EMBALLAGE
1 Receveur IR
1 Transmetteur IR
1 Adaptateur d’alimentation
2 Piles alcaline 1.5V AAA
1 Mode d’emploi
PMXS_80x120_IR_versie.indd 15PMXS_80x120_IR_versie.indd 15 15-11-2007 09:28:0615-11-2007 09:28:06

© MARMITEK
16
3. INSTALLATION DU TRANSMETTEUR
(IR TRANSMITTER)
Voir image 1.
1. Mettez l’adaptateur d’alimentation livré dans la prise (230V-50Hz) et mettez
la cheville d’alimentation dans l’entrée DC [E] à l’arrière
du transmetteur IR. Utilisez uniquement l’adaptateur livré
!
2. Placez le transmetteur IR à 6 m au plus de vos appareils
A/V (lecteur dvd, décodeur, vidéo, stéréo, etc.). Dirigez
le devant (avec le logo Marmitek) du transmetteur IR sur
vos appareils A/V.
Attention : Pour un bon fonctionnement du système
il est important que le fil d’antenne [G] soit libre et ne soit pas bloqué
par exemple par l’encasement en métal de vos appareils A/V.
4. INSTALLATION DU RECEVEUR IR (IR RECEIVER)
Voir images 3 et 4.
1. Ouvrez le receveur IR en poussant vers le bas le couvercle à l’arrière.
2. Placez les 2 piles 1.5V AAA dans le receveur IR. Vérifiez bien la polarité
(+/-) indiquée à l’intérieur du receveur IR. Utilisez uniquement des piles non
chargeables (alcalines).
3. Replacez le couvercle sur le receveur IR.
4. Placez le receveur IR à portée de votre télécommande (6 m maximum).
Le devant (avec le logo Marmitek) doit être dirigé vers vous.
Cette technologie sans fil permet de placer le receveur IR comme on veut. Il
est important cependant que celui-ci soit placé en vue et à portée de votre
télécommande. Vérifiez dans quelle position le fonctionnement est optimal.
Image 4
Image 3
Figure 1
PMXS_80x120_IR_versie.indd 16PMXS_80x120_IR_versie.indd 16 15-11-2007 09:28:0615-11-2007 09:28:06

POWERMID XS™ 17
5. UTILISATION
1. Votre appareil A/V doit être branché.
2. Dirigez votre télécommande vers le receveur IR Powermid XS. Le receveur
IR reçoit des signaux infrarouges, les transforme en signaux RF et les envoie
vers le receveur IR Powermid XS. Le receveur IR retransforme ces signaux
en signaux infrarouges et les envoie vers votre lecteur dvd, décodeur, vidéo,
installation stéréo, etc. Si vous voulez manier vos appareils depuis plusieurs
pièces, vous pouvez placer plusieurs receveurs IR (art.nr. 09773).
6. INSTALLATION DU CÂBLE DE RALLONGE
OPTIONNEL IR (IR EYE)
Si vous ne pouvez placer le transmetteur IR en vue de votre appareil A/V (parce
que par exemple celui-ci se trouve dans un placard fermé), vous pouvez aussi
placer le transmetteur IR à côté ou sur l’appareil a l’aide de l’IR Eye (art. nr.
09682).
1. Raccordez le câble de rallonge IR sur l’entrée [F] à l’arrière du transmetteur
IR (voir image 1).
2. Ôtez la feuille couvrant l’un des LEDs IR. Placez ce LED IR sur la fenêtre IR de
l’appareil A/V que vous voulez manier. Ne serrez pas encore trop. Avant de
fixer définitivement le LED IR nous vous conseillons de vérifiez que cela fonc-
tionne. Dirigez votre télécommande originale vers la fenêtre sur le devant du
receveur IR et choisissez par exemple quelques canaux. Si l’appareil A/V ne
réagit pas, il est possible que le LED IR ne soit pas bien placé. Pour certains
appareils l’emplacement est important. Vous pouvez utiliser le second LED IR
pour manier éventuellement un second appareil A/V. Si vous n’utilisez pas ce
LED IR, ne l’enlevez jamais !
7. FOIRE AUX QUESTIONS
Je ne peux pas manier les appareils A/V avec Powermid XS.
Suivez les indications suivantes :
• Utilisez pour le receveur IR uniquement des piles alcaline de type AAA
nouvelles (pleines) non rechargeables.
• Contrôlez si la lumière dans le receveur IR s’allume quand vous utilisez la
télécommande.
• Le transmetteur IR se trouve-t-il à portée de votre appareil A/V ?
PMXS_80x120_IR_versie.indd 17PMXS_80x120_IR_versie.indd 17 15-11-2007 09:28:0715-11-2007 09:28:07

© MARMITEK
18
• Souvent il suffit de déplacer le receveur IR. A peine 30 cm vers la gauche ou
vers la droite peut suffir.
• Changez la position du fil d’antenne [G], vérifiez pour le meilleur résultat.
• Le Récepteur IR n´est pas compatible avec certain appareils A/V et modèles
qui font usage d’une fréquence IR plus haute comme par exemple
Bang&Olufsen (B&O)
J’ai des problèmes à manier les appareils A/V en combinaison avec l’IR
EYE optionnel :
Suivez les indications suivantes :
• Est-ce que les LEDs IR s’allument lorsque vous appuyez sur le bouton de la
télécommande ?
• L’IR Eye est-il correctement raccordé sur le transmetteur IR ?
• Le LED IR est-il correctement raccordé sur la fenêtre IR de votre appareil A/V ?
Plusieurs receveurs IR peuvent-ils être utilisés ensemble ?
Oui, ils enverront tous le signal vers le transmetteur IR.
Plusieurs transmetteurs IR peuvent-ils être utilisés ensemble ?
Oui, les transmetteurs IR émettrons cependant tous les mêmes signaux IR
reçus par le receveur IR.
Si vous avez des questions auxquelles vous n’avez pas eu de réponse
ci-dessus, regardez sur le site www.marmitek.com
8. CARACTÉRISTIQUES TECHNIQUES
TRANSMETTEUR IR (IR TRANSMITTER)
Portée :
Jusqu’à 100 m champ libre, jusqu’à 30 m à travers murs et plafonds.
Alimentation : 230VAC/50Hz, 9VDC 100mA.
Fréquence: 433.92 MHz.
Mesures : 52x29x54 mm.
RECEVEUR IR (IR RECEIVER)
Alimentation : 2 piles AAA 1.5V alkaline non chargeables
(livrées en même temps).
Fréquence : 433.92Mhz.
Mesures : 52x29x54 mm
Des spécifications peuvent changer sans préavis.
PMXS_80x120_IR_versie.indd 18PMXS_80x120_IR_versie.indd 18 15-11-2007 09:28:0715-11-2007 09:28:07

POWERMID XS™ 19
9. EN VENTE OPTIONNELLEMENT
EasyControl8 Marmitek ou EasyTouch35 Marmitek
(avec transmetteur RF incorporé).
Avec ces deux télécommandes universelles
vous pouvez manier 8 appareils A/V : télévision,
vidéo, lecteur DVD, câble, satellite, audio,
Marmitek X10 et satellite digital. Ils fonction-
nent toujours, grâce aux codes préprogrammés
et à la fonction d’apprentissage. Grâce au trans-
metteur RF les télécommandes fonctionnent
aussi à travers murs et plafonds avec le receveur
Powermid XS IR, permettant aussi de manier
vos appareils à partir d’un lieu autre que celui
où se trouve le receveur Powermid XS IR.
L’EasyTouch35 est pourvu d’un touch screen
pratique avec un éclairage d’écran bleu clair. Pour d’autres renseignements
voyez le site www.marmitek.com.
IR EYE (art.nr 09682)
L’IR Eye rallonge le signal IR de votre télécommande en combi-
naison avec Powermid XS. Avec une rallonge infrarouge vous
pouvez manier votre appareil A/V, alors que celui-ci se trouve
dans un placard fermé, hors de vue ou dans une autre pièce.
Pour d’autres renseignements voyez le site www.marmitek.
com.
Extra IR Récepteur Art nr. 09773
Avec l’aide d’un IR récepteur extra vous pouvez également
servir vos appareils A/V à partir d’un autre endroit.
Informations environnementales pour les clients de l’Union européenne
La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé
ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures
ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct
de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que
tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouverne-
ment et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne
et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur
l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre
ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traite-
ment des déchets, ou l’endroit où vous avez acheté le produit.
EasyControl 8 EasyTouch 35
IR EYE
IR Récepteur
PMXS_80x120_IR_versie.indd 19PMXS_80x120_IR_versie.indd 19 15-11-2007 09:28:0715-11-2007 09:28:07

© MARMITEK
20
PMXS_80x120_IR_versie.indd 20PMXS_80x120_IR_versie.indd 20 15-11-2007 09:28:0815-11-2007 09:28:08
