OPERATING INSTRUCTIONS POWERMID®DUAL POWER
1. Place the (flat) PowerMid® Receiver in the room that contains the audio / video equipment
you want to control. Hook up the supplied adaptor and plug it in a 230V wall socket. If
there’s no socket close enough, you can also place 4 ‘C’-cell batteries in the battery
compartment. Please check if the polarity is correct. The receiver operates max. 5.000 hours
on four C-size Alkaline batteries. To save batteries, you can switch off the device by sliding
the switch at the bottom to ‘OFF’.
Make sure the front of the unit is facing your IR controlled A/V equipment, and place the
antenna upwards. Make sure the unit is located maximum 6 meters away.
2. Plug the PowerMid® Transmitter into a
230V socket in the room from you want to
remote control your equipment from. Make
sure that the front side (with the Marmitek-
logo) is pointed towards you, maximum 5
meters away. Fully extend the antenna.
3. Point your remote control at the
PowerMid® Transmitter. It receives the IR-
signals from your remote control and transmits
these to the PowerMid® Receiver. The PowerMid® Receiver then re-transmits these infrared
signals to your TV, VCR, stereo, etc. Add more Transmitters (art. no. 09481) to use your
remote controls in several rooms. Add more
Receivers (art. no. 09482) to control equipment
in different rooms.
When it’s not possible for you to place the
Receiver in front of your equipment (for
example when it’s behind cabinet doors), you
can use the supplied wired Infrared LEDs RX
570. Plug the extender into the rear of the
receiver, and attach one of the black IR
3POWERMID DUAL POWER
PowerMid Receiver
PowerMid Transmitter
OFF ON
Infrared LEDs
manual_powermid_dualpower 15-06-2006 09:51 Pagina 3

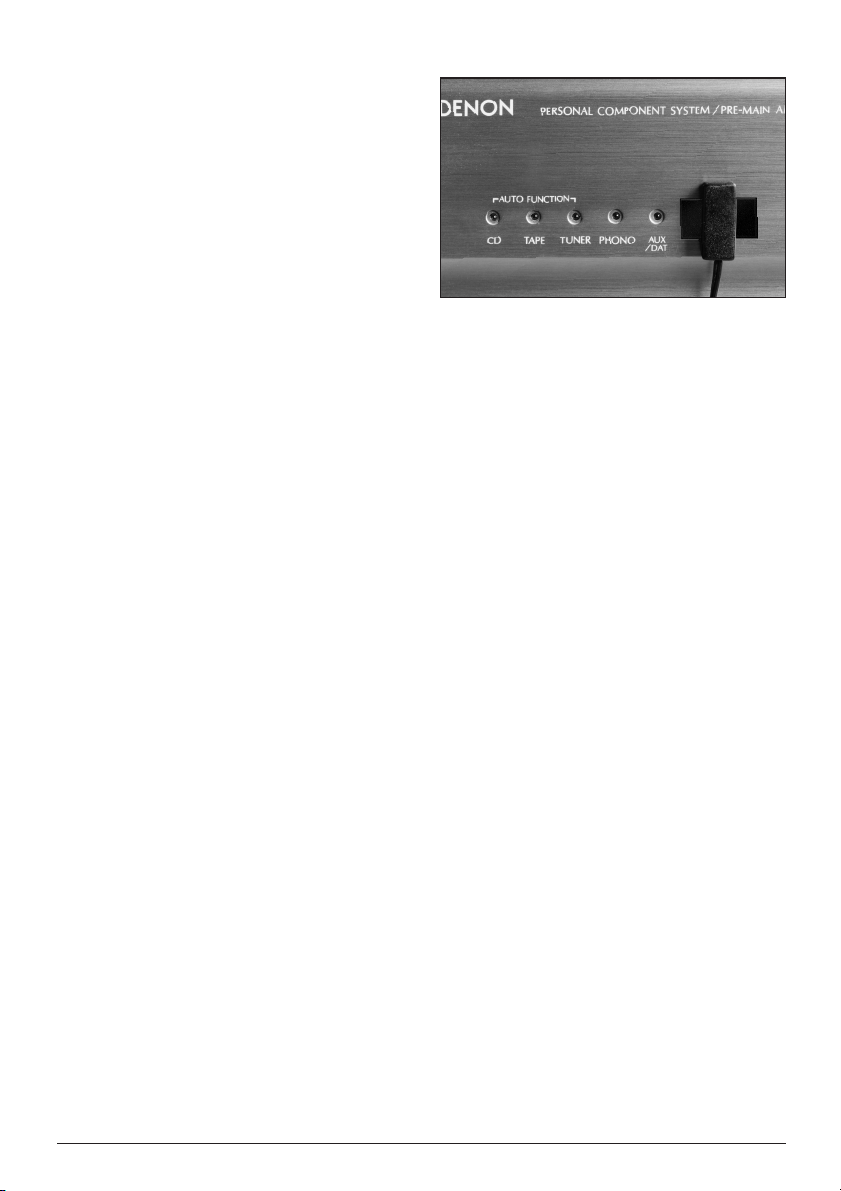

emitters to the IR Receiver of the equipment
you want to control. The extender has three IR
emitters, so you can control up to three
devices. Never cut off an IR emitter! This may
harm your PowerMid®.
Some satellite receivers require more careful
positioning of the Powermid system. If any
difficulty is encountered, try to move the
PowerMid® Receiver a little in various positions
until it operates correctly.
Note: The Transmitter and Receiver will most likely be in different rooms (up to 25 meters
away). The range is depending on:
• The number of floors and walls the signal has to travel through and the materials these
walls and floors are made of.
• Other 433MHz sources (e.g. wireless head phones, wireless speakers) can effect the range
of the PowerMid®. The best range will be achieved when these sources are switched off
while using the PowerMid®. Cordless telephones will not affect the PowerMid®.
4 MARMITEK
manual_powermid_dualpower 15-06-2006 09:51 Pagina 4

BEDIENUNGSANLEITUNG FÜR POWERMID®DUAL POWER
1. Plazieren Sie den (flachen) PowerMid® Empfänger in dem Raum der das zu kontrollierende
Audi/Video Equipment enthält. Verbinden Sie den beiliegenden Adapter mit einem 230V
Anschluss. Befindet sich kein solcher in der Nähe können Sie auch 4 „c" Batterien im
Batteriefach anschlliessen. Beachten Sie hierbei die richtige Polarität. Der Empfänger kann
damit max 5.000 Betriebsstunden betrieben werden. Um Batterien zu sparen können Sie das
Gerät mit dem an der Unterseite angebrachten „OFF" Schalter ausschalten.
Versichern Sie sich , dass die Vorderseite der Einheit in Richtung Ihres IR kontrollierten
Audio/Video Gerätes zeigt und richten Sie die Antenne aufwärts. Die maximale Distanz zum
Gerät sollte 6 Meter maxiaml nicht übersteigen
2. Schliessen Sie den PowerMid® Sender an
einem 230V Anschluss in dem Raum an, von
dem aus Sie Ihre Geräte kontrollieren wollen.
Versichern Sie sich, dass die Vorderseite (mit
Marmitek Logo) in Ihre Richtung zeigt . Die
maximale Übertragungsdistanz beträgt 5 Meter
. Ziehen Sie die Antenne komplett heraus
3. Richten Sie Ihre Fernbedienung auf den
PowerMid® Sender. Dieser empfängt die IR Signale Ihrer Fernbedienung und überträgt diese
an den PowerMid® Empfänger. Der PowerMid® Empfänger überträgt Sie dann auf Ihren TV,
VCR , Stereoanlage etc. Fügen Sie weitere
Sender (Art. nr. 09481) hinzu um Ihre
Fernbedienung in mehreren Räumen zu
benutzen. Fügen Sie weitere Empfänger (Art.
nr. 09482) hinzu um Geräte in verschiedenen
Räumen zu kontrollieren.
Wenn es Ihnen nicht möglich ist Ihren
Empfänger vor Ihren Geräten zu plazieren (z.B.
wenn es in einem Schrank ist) – können Sie die
5POWERMID DUAL POWER
PowerMid Empfänger
PowerMid Sender
AUS AN
Infrarood LEDs
manual_powermid_dualpower 15-06-2006 09:51 Pagina 5

beiliegenden verdrahteten Infrarot LEDs RX
570 verwenden. Schliessen Sie die
Verlängerung an der Rückseite Ihres
Empföngers an und befestigen Sie einen der
schwarzen IR Strahler am IR Empfänger Ihres
Gerätes. Die Verlängerung hat 3 Strahler , so
dass Sie bis zu 3 Geräte bedienen können .
Schneiden Sie auf keinen Fall einen Strahler ab.
Diese könnte Ihr PowerMid® System
beschädigen.
Manche Satelliten Empfänger benötigen eine bestimmte sorgfältige Positionierung Ihresn
Powermid Systems. Wenn Schwierigkeiten auftreten versuchen Sie verschiedene Positionen
mit Ihrem PowerMid® Empfänger bis die Einheit funktioniert
Hinweis: Der Sender und Empfänger befinden sich normalerweise in verschiedenen Räumen
(bis zu 25 Meter entfernt) . Die Reichweite ist abhängig von:
• Anzahl der Etagen , Wände und Material die das Signal überwinden muss
• Andere 433MHz Quellen (z.B. drahtlose Kopfhörer, Lautsprecher) können die Reichweite
des PowerMid® beeinträchtigen. Die beste Reichweite wird dann erziehlt , wenn diese
während des Betriebes des PowerMid® Systems ausgeschaltet sind. Drahtlose Telefon
haben keinen Einfluss auf das PowerMid® System.
