Důležité!
Děkujeme, že jste si zakoupili náš výrobek. Před použitím si prosím důkladněpřečtěte tento
manuál.
Návod uschovejte pro případnou pozdější potřebu.
Skutečný vzhled výrobku se může od použitého vyobrazení lišit.
Než začnete:
Před montáží vybalte z přepravního obalu všechny díly a součástky a dle seznamu dílůzkontrolujte,
zda jsou dodány všechny části přístroje. Návod k montáži je součástí tohoto uživatelského manuálu.
Bezpečnostní opatření
Před montáží, použitím či údržbou přístroje si prosím důkladněpřečtěte následující
informace:
1. Před použitím zkontrolujte dotažení všech šroubůa matic a ujistěte se, že je výrobek nepoškozený.
2. Výrobek umístěte na rovný a neklouzavý povrch. Neumisťujte do vlhkého prostředí.
3. Kvůli možnému znečištění při montáži pod rotoped umístěte vhodnou podložku (např. gumovou
podložku, dřevěnou desku apod.).
4. Okolo výrobku zachovejte 2 m volného prostoru.
5. Na výrobek nepoužívejte agresivní čisticí prostředky. K montáži a opravám používejte pouze
přiložené nebo vhodné nářadí. Po cvičení stroj vždy očistěte od potu.
6. Nesprávné nebo nadměrné cvičení může vést k poškození zdraví. Konzultujte svůj cvičební plán
s lékařem, který vám pomůže stanovit maximální hodnoty (tepová frekvence, watty, délka tréninku
apod.). Přístroj není určen pro lékařské účely.
7. Přístroj používejte pouze určeným způsobem. Používejte pouze originální náhradní díly.
8. Rotoped může používat pouze jedna osoba v jednu chvíli.
9. Cvičte v pohodlném oblečení a sportovní obuvi vhodné pro trénink na rotopedu.
10. Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné znepokojující
příznaky, je třeba okamžitěpřerušit cvičení a poradit se s lékařem.
11. Děti a handicapované osoby by měli výrobek používat pouze pod dohledem dospělé osoby.

CZ
12. Odpor rotopedu se zvyšuje s jeho rychlostí a naopak. Zátěž můžete nastavit otočným regulátorem.
Zátěž snížíte otočením regulátoru k 1 a zvýšíte otočením regulátoru k 8.
UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO
NEZBYTNÉ V PŘÍPADĚOSOB STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ
PROBLÉMY. PŘED POUŽITÍM FITNESS NÁČINÍ SI VŽDY DŮKLADNĚPŘEČTĚTE
NÁVOD NA POUŽITÍ. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ
PŘEDMĚTŮ, JEŽ BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.
NÁVOD SI PONECHEJTE. / Maximální váha: 120 kg

CZ

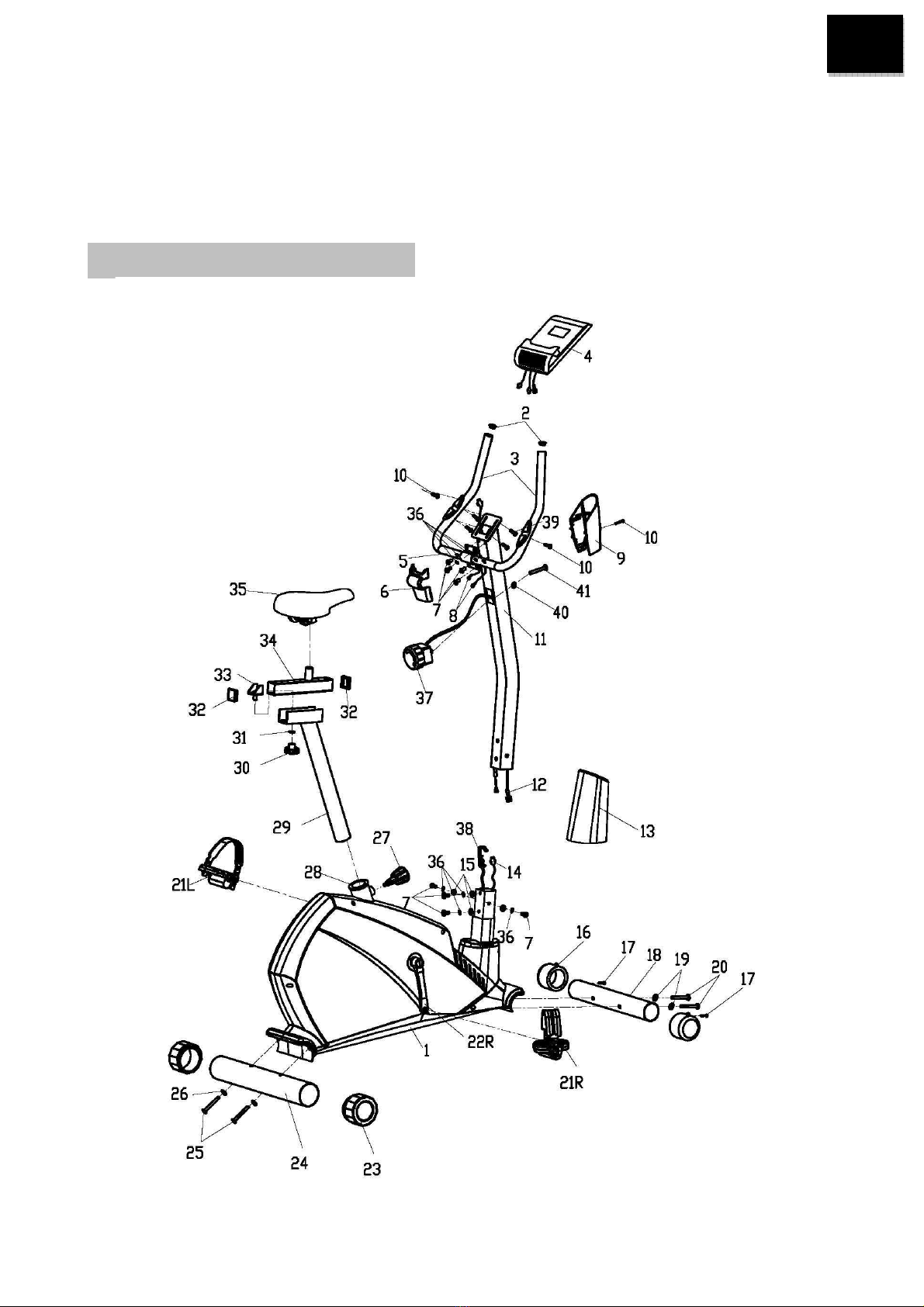

NÁKRES ČÁSTÍ

CZ

CZ
SEZNAM ČÁSTÍ
Číslo Popis Mn. Číslo Popis Mn.
1 Hlavní rám 1 42 Setrvačník 1
2 Kulatá koncovka 2 43 Malá řemenice 1
3 Pěnový grip řídítek 2 44 Šroub 1
4 Computer 1 45 Plastová krytka 2
5 Řídítka 1 46 Přírubový šroub M8 2
6 Přední kryt řídítek 1 47L/R Kryt řemene 1p.r.
7 Šroub M8X15 8 48 Podložka D17 1
8 Kabel senzoru tepové
frekvence 2 49 Ložisko 6203 2
9 Zadní kryt řídítek 1 50 Průchodka 1
10 Šroub ST4.2X18 1 51 Vymezovací kroužek 1
11 Tyčřídítek 1 52 Řemenice 1
12 Prodlužovací kabel senzoru 1 53 Střední hřídel 1
13 Kryt 1 54 Nylonový šroub M8 5
14 Spodní kabel senzoru 1 55 Řemen 1
15 Plochá podložka d8 4 56 Šestihranný šroub 1
16 Koncovka 2 57 Šestihranná matka M5 2
17 Šroub ST3.5X10 2 58 Kolečko 1
18 Přední stabilizační tyč1 59 Držák napínací kladky 1
19 Podložka d8XΦ19X1.5XR30 2 60 Šroub 1
20 Šroub M8XL72 2 61 Pružina 1 1
21L/R Pedál (L/R) 1pr 62 Šestihranný šroub 2
22L/R Klika (L/R) 1pr 63 Podložka D6 2
23 Zadní koncovka 2 64 Plochá podložka D6 2
24 Zadní stabilizační tyč1 65 Podložka D12 2
25 Šroub M8XL90 2 66 Hřídel magnetické desky 1
26 Podložka d8X2 XΦ25 XR39 2 67 Magnetická deska 1
27 Regulátor M16X1.5X32 1 68 Pružina 2 1
28 Průchodka sedlové tyče 1 69 Koncovka 2
29 Vertikální sedlová tyč1 70 Šestihranná matice 2
30 Matice
M10
1 71 Šroub 1
31 Podložka
d10
1 72 U-podložka 1
32 Čtvercová koncovka 2 73 Šestihranná matice M6 1
33 U-vložka 1 74 Matice
M10×1 2
34 Horizontální sedlová tyč1 75 Vložka
Φ16×Φ10.5×9 2
35 Sedlo 1 76 Vložka
Φ16×Φ10.5×3 1
36 Podložka d8 8 77 Hřídel setrvačníku 1
37 Regulátor zátěže 1 78 Magnet 10
38 Kabel zátěže 1
39 Šroub M5X10 4

CZ
40 Podložka
d5
1
41 Šroub
M5X55
1
Poznámka:
Většina dílůuvedených v seznamu byla zabalena zvlášť. Některé díly byly předem nainstalovány. Tyto
díly jsou označeny. Postupujte dle montážních instrukcí.
Před montáží si pozorněpřečtěte následující pokyny.
PŘÍPRAVA: Před montáží se ujistěte, že je okolo výrobku dostatečný prostor. Používejte
pouze přibalené nářadí. Před montáží zkontrolujte podle seznamu dílů, zdali balení
obsahuje všechny díly.
Doporučujeme, aby montáž prováděly alespoňdvěosoby.
MONTÁŽ
KROK 1

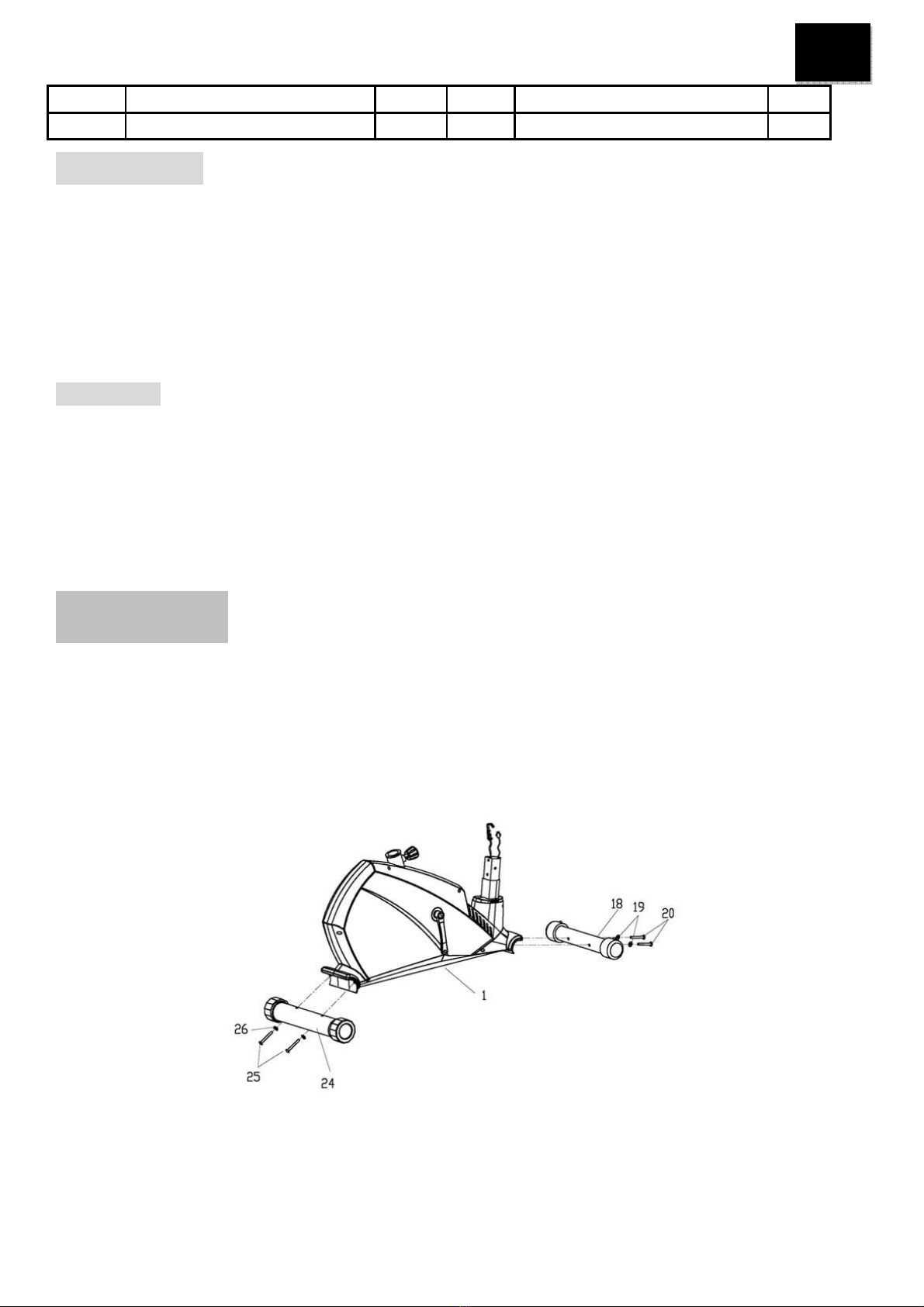

1. Připojte přední stabilizační typ (18) k hlavnímu rámu (1) pomocí šroubů(20) a podložek (19).
2. Připojte zadní stabilizační tyč(24) k hlavnímu rámu (1) pomocí šroubů(25) a podložek (26).

CZ
KROK 2
1. Nasaďte kryt (13) na tyčřídítek (11);
2. Propojte spodní kabel senzoru (14) a prodlužovací kabel senzoru (12) a zapojte spodní kabel
zátěže (38) do horniho kabelu zátěže, který vychází z regulátoru zátěže (37) Ujistěte se, že jsou
kabely správněpropojeny. Připevněte tyčřídítek (11) k hlavnímu rámu
(1), pomocí šroubů(7), podložek d8 (36) a plochých podložek (15). Na konstrukci nasuňte kryt (13).
KROK 3

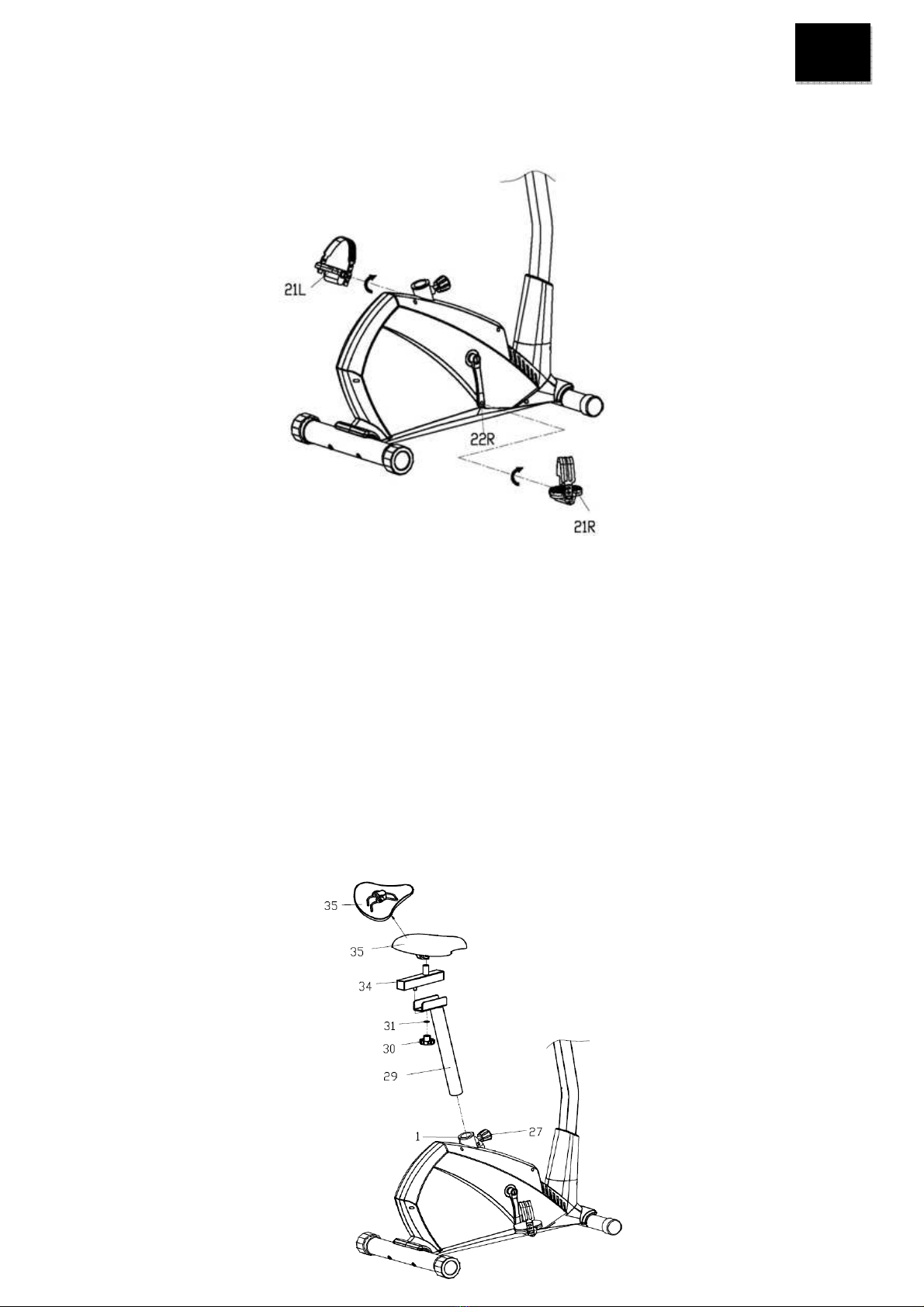

Připojte pedály (21L/R) ke klikám (22L/R). Vždy před začátkem cvičení se ujistěte, že jsou pedály
řádněutaženy.

CZ
Poznámka: Pedály jsou označeny písmeny L (levý) a R (pravý). Abyste utáhli levý pedál, otáčejte jím
proti směru hodinových ručiček. Abyste utáhli pravý pedál, otáčejte jím po směru hodinových ručiček.
KROK 4
1. Vložte sedlovou tyč(29) do hlavního rámu (1), utáhněte regulátor (27) tak, abyste si nastavili
vhodnou výšku.
2. Připojte horizontální sedlovou tyč(34) k vertikální sedlové tyči (29). Konstrukci zajistěte plochou
podložkou (31) a maticí (30).
3. Připojte sedlo (35) k horizontální sedlové tyči (34) pomocí šroubu a matice, které se nacházejí pod
sedlem.
Poznámka: Ujistěte se, že jste sedlo (35) řádněpřipevnili.

CZ
KROK 5

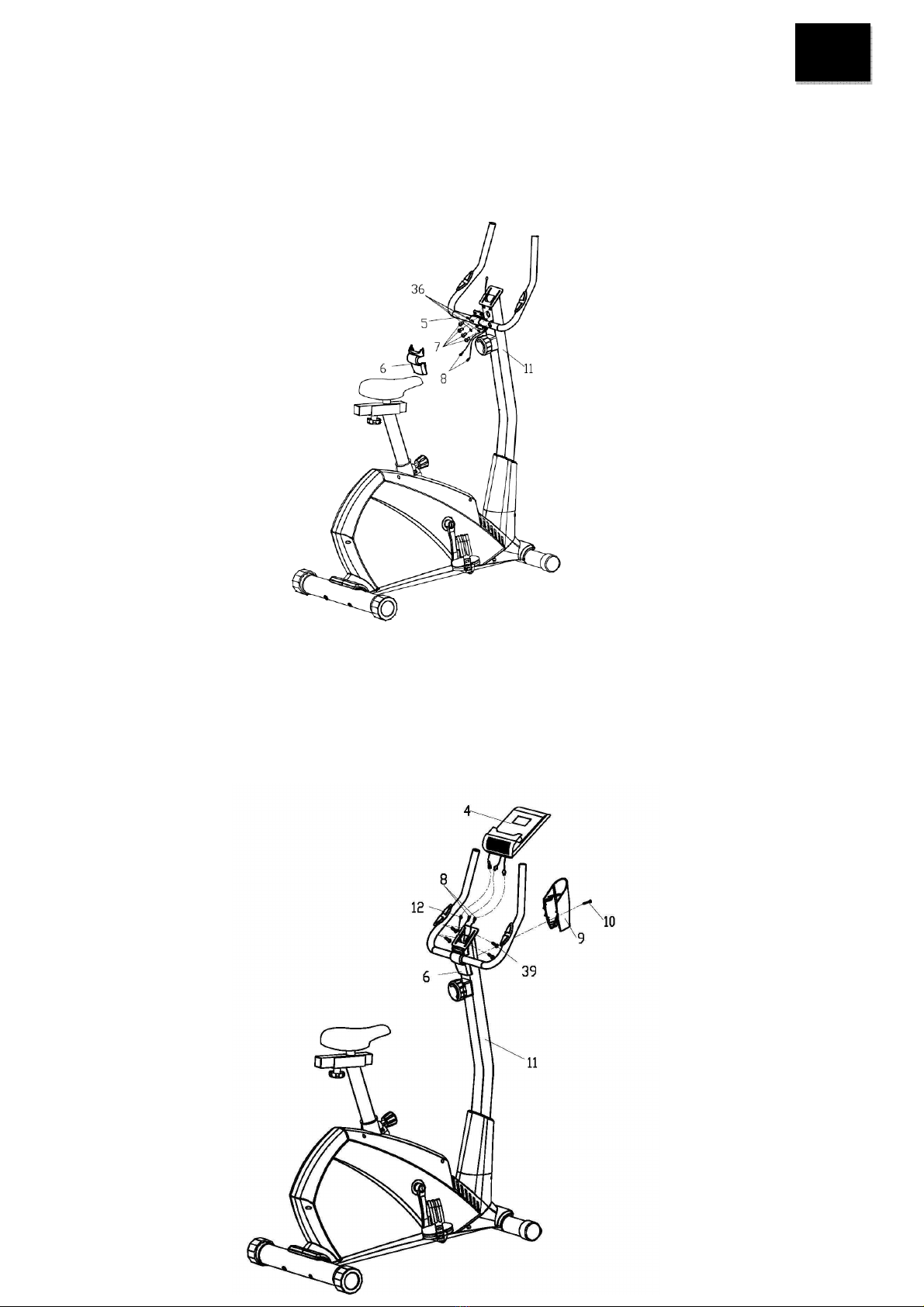

Protáhněte kabel tepové frekvence (8) skrz tyčřídítek (11). Řídítka (5) připevněte k tyči řídítek (11) a
zajistěte šrouby (7) a podložkami (36) dle nákresu. Nakonec k řídítkům připevněte přední kryt (6).
KROK 6
1. Všechny kabely zapojte (8 & 12) připojte ke kabelům computeru (4). Ten nainstalujte na upevňovací
konzoli, která se nachází na tyči řídítek. Upevněte pomocí šroubů(39) a podložek (38).
2. Připevněte zadní kryt řídítek (9) na tyčřídítek (11), spojte přední a zadní díl krytu (6 & 9) pomocí
šroubu (10).

CZ
COMPUTER
Před zahájením tréninku:
A. Informace o uživateli:
Před zahájením tréninku zadejte do computeru své osobní údaje. Stiskněte tlačítko BODY FAT a
zadejte pohlaví, věk, výšku a váhu. Data budou uložena do chvíle, než vytáhnete baterie.
B. Nastavení času
a. Po neaktivitědelší než 4 minuty se computer přepne a zobrazí čas. Stiskněte ENTER a
nastavte čas nebo teplotu. Stiskněte libovolné tlačítko, abyste opustili nastavení času.
b. Stiskněte tlačítko ENTER na 2 sekundy, abyste provedli reset. Nyní můžete nastavit čas
pomocí tlačítek UP a DOWN a stiskněte ENTER, abyste nastavení potvrdili. V případě, že
neprovedete žádnou úpravu, computer bude po 30 sekundách zobrazovat původní čas.
Funkce a nástroje
1. CLOCK: Zobrazuje aktuální čas v hodinách a minutách.
2. TEMPERATURE: Zobrazuje aktuální teplotu.
3. TIME: Zobrazuje celkový čas tréninku od 0:00 do 99:59. Pomocí tlačítek UP a DOWN můžete
nastavit odpočet času od 0:00 do 99:00. V případě, že bude pokračovat v jízděi po uplynutí
času, ozve se zvukový signál a čas se zresetuje na původní hodnotu.
4. SPEED: Zobrazuje aktuální rychlost v KM/MILE za hodinu
5. DISTANCE: Zobrazuje najetou vzdálenost do max. 999.9 KM/MILE.
6. CALORIES: Computer spočítá orientační množství spálených kalorií v průběhu tréninku.
7. AGE: Nastavení věku od 10 do 99 let. V případě, že tuto hodnotu neupravíte, computer vám
automaticky přiřadí věk 35 let.
8. PULSE: Zobrazuje aktuální hodnotu tepové frekvence v BPM.
9. RPM: Zobrazuje počet otáček.
10.SCAN: Funkce slouží pro výběr nástroje. Computer zobrazí každý nástroj po dobu 6 sekund.
11.PULSE RECOVERY: Na začátku tréninku uchopte snímače tepové frekvence (popř. si nasaďte
hrudní pás) a stiskněte PULSE RECOVERY. Zobrazí se odpočet od 01:00 min do nuly. Po
skončení odpočtu se zobrazí status obnovení srdečního tepu od F1.0 do F6.0.
1.0 – vynikající
1.0. < F <2.0 – skvělý
2.0 ≤F ≤2.9 – dobrý
3.0 ≤F ≤3.9 – průměrný
4.0 ≤F ≤5.9 – podprůměrný
6.0 špatný

CZ
Poznámka: V případě, že computer neobdrží žádný signál, na obrazovce tepové frekvence se zobrazí
„P.“ Pokud computer zobrazí „Err“, zkontrolujte, zdali jste správněuchopili snímače tepové frekvence,
stiskněte ENTER a poté RECOVERY.
Funkce tlačítek:
Na computeru se nachází celke 6 tlačítek:
1. UP: V průběhu nastavování navyšuje hodnoty.
2. DOWN: V průběhu nastavování snižuje hodnoty.
3. ENTER/RESET:
a. Stiskněte tlačítko, abyste potvrdili navolenou hodnotu.
b. Pokud je výrobek neaktivní, stisknutím tlačítka po dobu 3 sekund zapnete obrazovku.
4. BODY FAT: Po stisknutí tlačítka zadejte své osobní údaje, podle kterých computer vypočítá
podíl tělesného tuku.
5. 5. MEASURE: Po stisknutí tlačítka computer provede výpočet podílu tělesného tuku, BMI a
BMR.
a. FAT %: Určuje procento tuku v těle.
b. BMI (Body Mass Index): BMI určuje podíl tuku v těle na základěpohlaví, výšky a váhy.
c. BMR (Basal Metabolic Rate): Bazální metabolický výdej určuje množství kalorií, které tělo
potřebuje, aby mohlo fungovat. Do BMR není započítána žádná energie, je to pouze
základní množství kalorií, které potřebujeme k udržení srdečního tepu, dýchání a normální
tělesné teploty v klidovém režimu (ne ve spánku) za pokojové teploty.
Poznámka: Stiskněte tlačítko MEASURE, uchopte oběma rukama snímače a vyčkejte 10
sekund na zobrazení výsledků. Pokud snímače nezachytí žádný signál, computer zobrazí „Err.“
Stiskněte ENTER, UP nebo DOWN pro opuštění funkce.
6. PULSE RECOVERY: Spustíte funkci na měření obnovení srdečního tepu.
Baterie: V případěnesprávného zobrazení výsledkůna computeru, vyjměte a znovu vložte baterie.

CZ
Zahřívací/ uvolňovací cvičení
Správný cvičební program začíná zahřívacím cvičením, následuje aerobní cvičení a končí uvolňovacím
cvičením. Zahřívací cvičení připraví vaše tělo na následující nároky při cvičení.
Díky zklidňujícím cvičením se vyhnete svalovým problémům.
Dále zde naleznete popisy cvičení pro rozehřátí a zklidnění.
Mějte prosím na paměti následující body:
•Opatrněrozehřejte každou svalovou skupinu, cvičení by mělo trvat 5 až 10 minut. Cvičení
provádíte správně, jestliže cítíte příjemný tah v odpovídajících svalech.
•Rychlost nehraje žádnou roli během protahovacích cvičení. Je nutné se vyvarovat rychlým a
trhavým pohybům.
PROTAŽENÍ KRKU
Ukloňte hlavu doprava, až ucítíte v krku tlak. Pomalu pokládejte hlavu
dolůk hrudníku v polokruhu a poté vytočte hlavu doleva. Znovu
ucítíte příjemný tah v krku. Individuálněmůžete toto cvičení několikrát
opakovat.
CVIČENÍ OBLASTI RAMEN
Zvedejte střídavělevé a pravé rameno nebo oběramena najednou.
PROTAŽENÍ PAŽÍ
Protahuje levou a pravou paži střídavěsměrem nahoru ke stropu.
Ucítíte tlak na pravé a levé straně. Toto cvičení několikrát opakujte.
PROTAŽENÍ PŘEDNÍ STRANY STEHEN
Stoj na jedné noze, druhá pokrčená vzad, ruka táhne nohu pomalu až k tělu.
Vydržte v této pozici pokud možno 30 sekund a opakujte toto cvičení dvakrát na
každou nohu.
PROTAŽENÍ VNITŘNÍ STRANY STEHEN
Posaďte se na zem, kolena směřují k zemi. Přitáhněte chodidla co nejblíže k tříslům.
Nyní opatrnětlačte kolena k zemi. Vydržte v této pozici pokud možno 30-40
sekund.

CZ
DOTEK PRSTŮNA NOZE
Pomalu ohněte trup k zemi a snažte se dotknout rukama svých chodidel. Ohněte se co nejníže to jde.
Vydržte v této pozici pokud možno 20-30 sekund.
PROTAŽENÍ ZADNÍ STRANY STEHEN, KOLENÍCH SVALŮ
Posaďte se na zem a natáhněte pravou nohu. Ohněte levou nohu a
umístěte chodidlo na stehno pravé nohy. Nyní se pokuste pravou paží
dosáhnou na pravé chodidlo. Vydržte v této pozici pokud možno 30-40
sekund.
PROTAŽENÍ LÝTKA/ ACHILOVKY
Opřete se oběma rukama o zeďa přeneste na ni všechnu váhu těla. Poté
vysuňte levou nohu dozadu a střídejte ji s pravou nohou. Tímto protahujete
zadní část nohy. Vydržte v pozici pokud možno 30-40 sekund.
Před každým cvičebním byste se měli rozcvičit po dobu 5-10 minut.
Dříve, než začnete cvičit, se ujistěte, že jste se správněprotáhli. To vám
pomůže se ochránit před možným úrazem a připravit vás lépe na samotné
cvičení, které bude následovat.
Prodávající poskytuje na tento výrobek prvnímu majiteli záruku 2
roky ode dne prodeje.
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se záručním
listem např. nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálův klikách a klik ke středové
ose
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílůpři běžném používání (např. gumové a plastové části, pohyblivé mechanismy jako ložiska klínový
řemen, opotřebení tlačítek na computeru)
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásahy
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným
tlakem a nárazy, úmyslněpozměněným designem, tvarem nebo rozměry
Upozornění:
1. cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být
předmětem reklamace. Tento jev lze odstranit běžnou údržbou.
2. doba životnosti ložisek, klínového řemene a dalších pohyblivých částí může být kratší než je doba záruky
3. na stroje nutné provést odborné vyčištění a seřízení minimálnějednou za 12 měsíců
4. v dobězáruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak,

CZ
aby věc mohla být řádněužívána
5. reklamace se uplatňuje zásadněpísemněs přesným označením typu zboží, popisem závady a potvrzeným dokladem o
zakoupení
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení.
Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj nevhazujte do
domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou
přijata zdarma.
Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadůna
životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si
vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s
národního předpisy uděleny pokuty.
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo
zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti
MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití
nepřebírá žádnou odpovědnost za jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1B
722 00 Ostrava-Třebovice
Czech Republic
[e-mail]

EN
Magnetic Bike POWERLAND BK8729
User Manual

EN
IMPORTANT !
Please read all instructions carefully before using this product.
Retain this manual for future reference.
The specifications of this product may vary slightly from the illustrations and are subject to
change without notice.
Before You Start
Thank you for purchasing this Magnetic Bike! For your safety and benefit, read this manual
carefully before using the machine.
Prior to assembly, remove components from the box and verify that all the listed parts were
supplied. Assembly instructions are described in the following steps and illustrations.
IMPORTANT SAFETY NOTICE
PRECAUTIONS
BE SURE TO READ THE ENTIRE MANUAL BEFORE YOU ASSEMBLE OR
OPERATE YOUR MACHINE. IN PARTICULAR, NOTE THE FOLLOWING SAFETY
PRECAUTIONS:
13. Check all the screws, nuts and other connections before using the machine for the first time
and ensure that the trainer is in the safe condition.
14. Set up the machine in a dry level place and leave it away from moisture and water.
15. Place a suitable base (e.g. rubber mat, wooden board etc.) beneath the machine in the
area of assembly to avoid dirt and etc..
16. Before beginning training, remove all objects within a radius of 2 meters from the machine.
17. DO NOT use aggressive cleaning articles to clean the machine, Only use the supplied tools
or suitable tools of your own to assemble the machine or repair any parts of machine.
Remove drops of sweat from the machine immediately after finishing training.
18. Your health can be affected by incorrect or excessive training. Consult a doctor before
beginning a training program. He can define the maximum setting (Pulse. Watts. Duration
of training etc) to which you may train yourself and can get precise information during
training. This machine is not suitable for therapeutic purpose.
19. Only do training on the machine when it is in correct working way. Use only original spare
parts for any necessary repairs.
20. This machine can be used for only one person’s training at a time.
21. Wear training clothes and shoes which are suitable for fitness training with the machine.
Your training shoes should be appropriate for the trainer.
22. If you have a feeling of dizziness, sickness or other abnormal symptoms, please stop
training and consult a doctor asap.
23. People such as children and handicapped persons should only use the machine in the
presence of another person who can give aid and advice.
24. The power of the machine increases with increasing the speed, and the reverse. The
machine is equipped with adjustable knob which can adjust the resistance. Reduce the
resistance by turning the adjusting knob for the resistance setting towards stage 1. Increase

EN
the resistance by turning the adjusting knob for the resistance setting towards stage 8.
WARNING: BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR
PHYSICIAN. THIS IS ESPECIALLY IMPORTANT FOR INDIVIDUALS OVER THE
AGE OF 35 OR PERSONS WITH PRE-EXISTING HEALTH PROBLEMS. READ
ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT.
SAVE THESE INSTRUCTIONS / Maximum user’s weight: 120KG
EXPLODED DIAGRAM

EN

EN
PARTS LIST
Parts
No. Description Qua ntity Parts No. Description Quan tity
1 Main Frame 1 42 Flywheel 1
2 Round End Cap 2 43 Small belt wheel 1
3 Handlebar Foam Grip 2 44 Screw 1
4 Computer 1 45 Small plastic cover 2
5 Handlebar 1 46 Flange bolt M8 2
6 Front Handlebar Cover 1 47L/R Chain cover 1p.r.
7 Allen Bolt
M8X15
8 48 Spring washer D17 1
8 Pulse Sensor Wire 2 49 Bearing 6203 2
9 Rear Handlebar Cover 1 50 Bushing 1
10 Cross Tapping Screw
ST4.2X18
1 51 Spacer 1
11 Handlebar Post 1 52 Belt pulley 1
12 Extension Sensor Wire 1 53 Middle axle 1
13 Protective Guard 1 54 Nylon nut M8 5
14 Lower Sensor Wire 1 55 Belt 1
15 Flat Washer
d8
4 56 Hex bolt 1
16 Roller End Cap 2 57 Hex nut M5 2
17 Cross Tapping Screw ST3.5X10 2 58 Idler wheel 1
18 Front Stabilizer 1 59 Idler tube 1
19 Arc Washer
d8XΦ19X1.5XR30
2 60 Bolt 1
20 Allen Bolt
M8XL72
2 61 Spring 1 1
21L/R Pedal (L/R) 1pr 62 Hex bolt 2
22L/R Crank(L/R) 1pr 63 Spring washer D6 2
23 Rear End Cap 2 64 Flat washer D6 2
24 Rear Stabilizer 1 65 Spring washer D12 2
25 Allen Bolt
M8XL90
2 66 Magnetic board axle 1
26 Arc Washer
d8X2 XΦ25 XR39
2 67 Magnetic board 1
27 Pop-pin Knob
M16X1.5X32
1 68 Spring 2 1
28 Saddle Post Bushing 1 69 Nut cap 2
29 Saddle Post 1 70 Hex nut 2
30 Knob Nut
M10
1 71 Bolt 1
31 Flat Washer
d10
1 72 U-shaped washer 1
32 Square End Cap 2 73 Hex nut M6 1
33 U-shaped Slider 1 74 Thin nut
M10×1 2
34 Horizontal Saddle Post 1 75 Spacer
Φ16×Φ10.5×9 2
35 Saddle 1 76 Spacer
Φ16×Φ10.5×3 1
36 Spring Washer
d8
8 77 Flywheel axle 1
37 Tension Controller 1 78 Square magnet 10
38 Tension wire 1
39 Cross Screw
M5X10
4
40 Arc Washer
d5
1
41 Cross Screw
M5X55
1
