6
CZ
SEZNAM ČÁSTÍ
Č. POPIS SPECIFIKACE
MN.
Q
Č. POPIS SPECIFIKACE
MN.

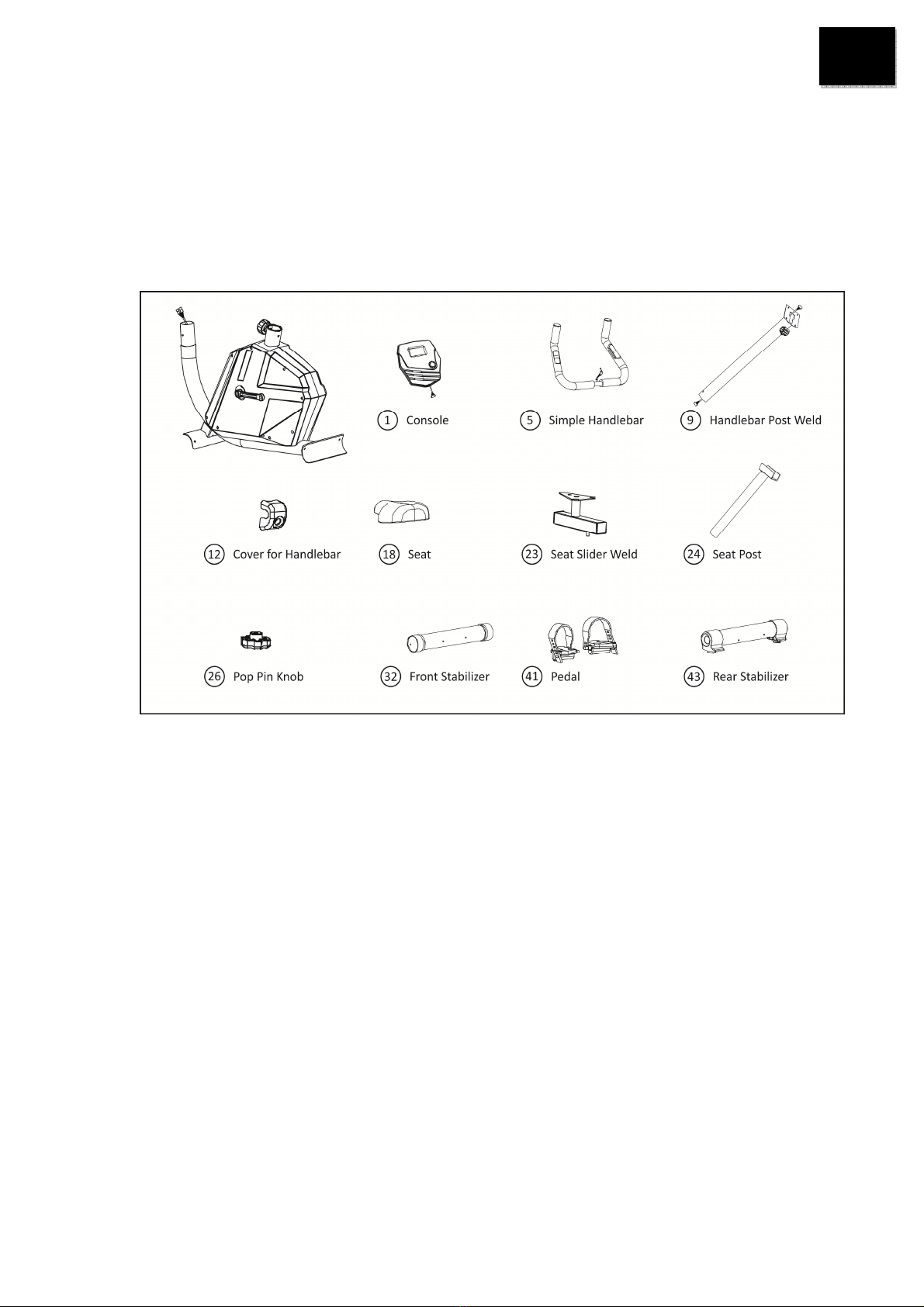

1 Computer 1 49 Objímka 3MM 1
2 Sensor tepové
frekvence v rukojetích ø 25.4 2 50 Kabel v řidítkách 550L 1SET
3 Pěnový grip ø 22.2 2 51 Magnetický systém 10 颗1SET

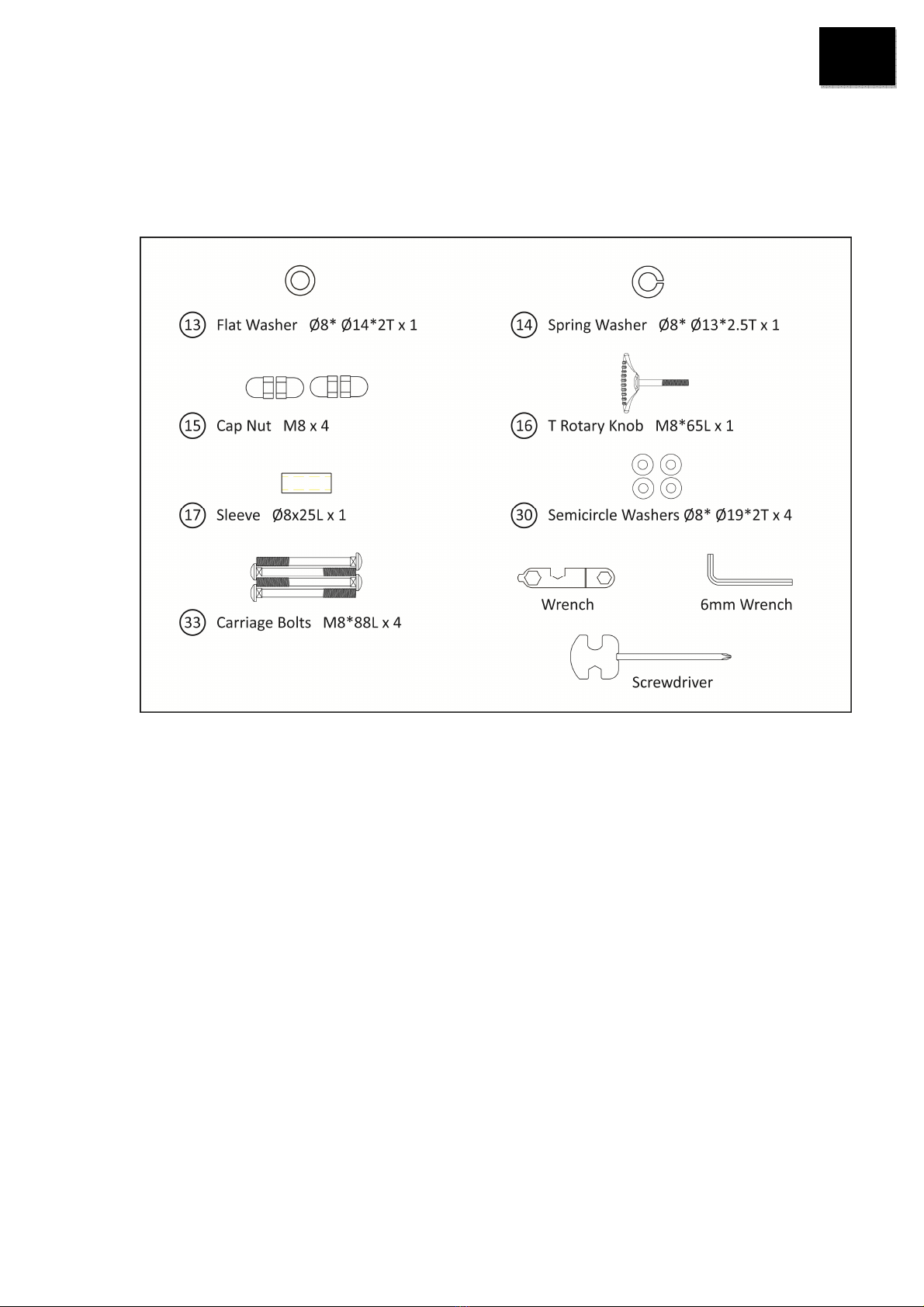

4 Šroub M3X20L 2 52 Šestihr. šroub M6*16 2
5 Řidítka φ22.2*552L 1 53 Pérová podložka Ø6 2
6 Konektor řidítek φ22.2 2 54 Plochá podložka Ø6x Ø12*1T 2
7 Šroub M5*10L 4 55 C-podložka Ø 17 1
8 Motor M03 1 56 Plochá podložka Ø 17 1
9 Tyčřidítek φ60*700L 1 57 Zakřivená podložka Ø 17 1
10 DC kabel 600L 1 58 Ložiska 6203 2
11 Krytka kliky φ52 2 59 Osa Ø17*188L 1
12 Kryt pro řidítka φ22.2 1 60 Šestihr. šroub M8*12 3
13 Plochá podložka Ø8* Ø14*2T 1 61 Kladka řemene Ø232 1
14 Pérová podložka Ø8* Ø13*2.5T
1 62 Řemen 370J6 1
15 Krytka matice M8 4 63 Plochá podložka Ø 30 *φ8.5 *2T
1
16 T šroub M8*65L 1 64 Hlavní část 1
17 Objímka Ø8x25L 1 65 Ložiska 6000 1
18 Sedlo ND-24 1 66 Napínací kladka Ø 38 1
19 Plochá podložka Ø8* Ø19*2T 3 67 Objímka Φ20*12L 1
20 Nylonová matice M8 4 68 Šroub M10*35LS15 1
21 Nasouvací blok 3/8 1 69 řemenice 3T 1
22 Zarážka 38*38 2 70 Šroub M8*20L 1
23 Sedlová tyčhorizont. 38*38*215L 1 71 VM190 žátěžová
pružina
φ14*φ2.2T*59L
1
24 Sedlová tyčvertikální 500L 1 72 Plastová podložka 25*φ8.5 *0.5T 1
25 Plochá podložka Ø8* Ø25*2T 1 73 Podložka Φ10 2
26 Plastový šroub 3/8 1 74 Šestihr. matice 3/8‘’; 5
27 Sedlová objímka Ø60 1 75 Osa setrvačníku 114L 1
28 Šroub M16 1 76 Ložiska 6300 1
29 Šroub M8*16L 4 77 Plochá podložka 0.8T 1
30 Půlkruhová podložka Ø8* Ø19*2T 8 78 Setrvačník 5.5kg 1
31 Objímka Ø17* Ø22*10T
1 79 Ložiska 6003 2
32 Přední stabilizační tyčØ76*400L 1 80 Malá kladka Ø30 1
33 Seřizovací šroub M8*88L 4 81 Ložiska 6900 2
34 Šroub M3*8L 2 82 Šroub 3/4“ 4
35 Šroub ST4*20L 2 83 Nylonová matice M10 1
36 Šroub ST4.2*50L 6 84R/L
Transportní kolečka
(levé, pravé) Ø76 1SET
37L
Boční kryt levý - L ABS 1 85 Senzor rychlosti 1
37R
Boční kryt pravý R ABS 1 86 Kabel rychlosti 380L 1
