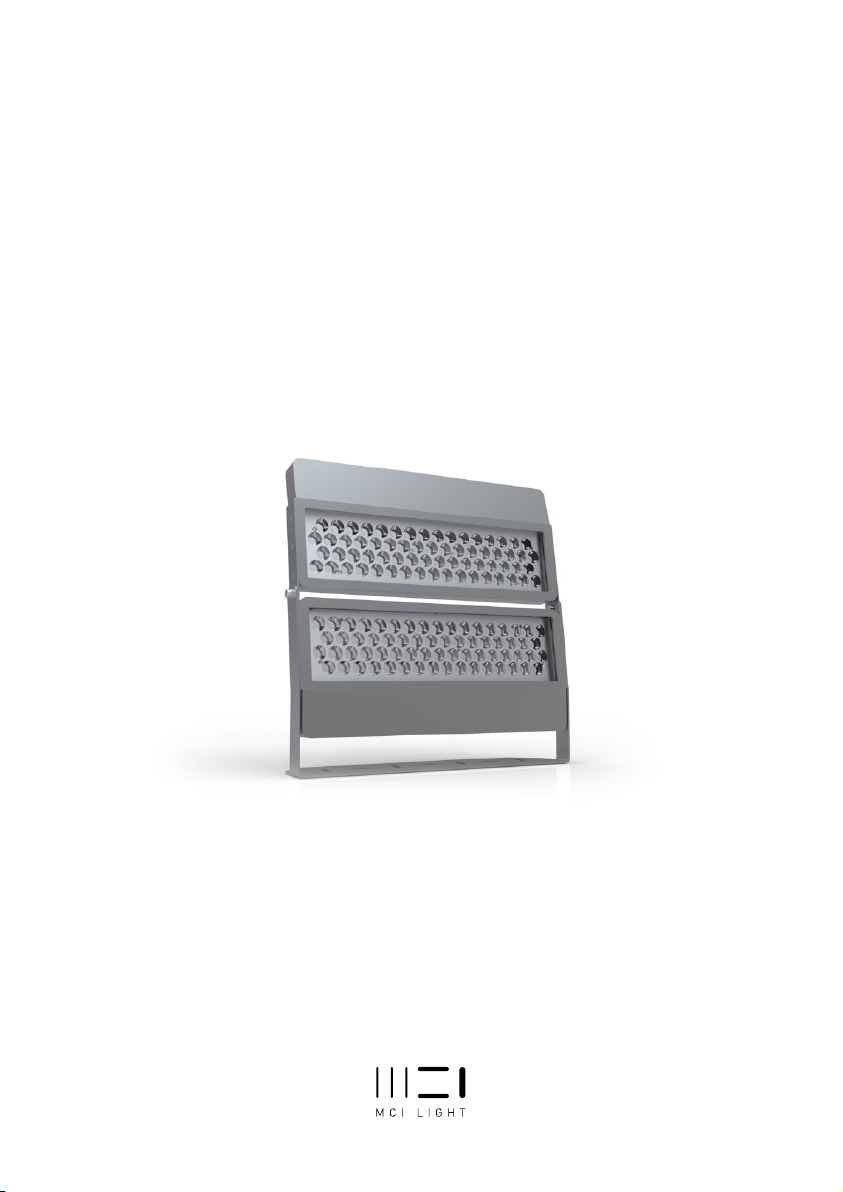

MCi SQUARE GRAZER User manual

SQUARE GRAZER® 2x66 LEDs
Installation Instructions
v.03
Manual Instalación

INDEX ÍNDICE
1. PRODUCT CODES / CÓDIGOS DE PRODUCTO 4
2. TECHNICAL DATA / DATOS TECNICOS 5
3. DIMENSIONS / MEDIDAS 5
4. INSTALLATION / INSTALACIÓN 6
5. CONNECTION / CONEXIONADO 8
6. SAFETY PRECAUTIONS / PRECAUCIONES 10

SG.IMT-150.v3.4.
SQUARE GRAZER® 2x66 LEDs
1. PRODUCT CODES / CÓDIGOS DE PRODUCTO
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
75006 0 5 /80/2K8
COLOUR COLOR
/80/2K8 Warm white Blanco cálido
/80/4K Neutral white Blanco neutro
/80/6K Cool white Blanco frío
/2K8-6K Smart white (2800K + 4000K + 6000K)
/09 Blue Azul
/11 RGB
/11-4K RGBW (white 4000K)
TYPE MODELO
5 Square Grazer®2 x 66 LEDs
FINISHES ACABADOS
0 Silver Plata (RAL 9006)
2 Black Negro (RAL 9011)
3 White Blanco (RAL 9003)
CONTROL CONTROL
On-Off
DMX 512-A (Standard)
DALI
BEAM ÁNGULO
9°
28° (Standard)
45°
10°x 54°
The standard version is delivered with: DMX and 28° beam.
La versión estándar se suministra con: DMX y ángulo de 28°.
OPTIONS OPCIONES

ESPECIFICACIONES MECÁNICAS MECHANICAL SPECIFICATIONS
Versión Version
*Medidas *Measures
Peso Weight
Lente Lens Cristal Glass
Cuerpo Housing Aluminio Aluminium
Grado de protección Protection class IP66
Rango de temperatura Temperature range -20 °C a +50 °C -4 °F to +122 °F
* Medidas con soporte *Measures with bracket
ESPECIFICACIONES ELÉCTRICAS ELECTRICAL SPECIFICATIONS
Voltaje de entrada Input voltage 100-277V AC
Clase protección Protection class I
Tipo control Control type DMX512-A / DALI / ON-OFF
N° LEDs LED quantity
Potencia Power consumption
506 x 485 x 120 mm.
14 kg.
Square Grazer 2x66
Square Grazer 2x66
132 (2x66)
160 W
120 mm.
(4,72 in)
485 mm.
(19,09 in)
506 mm.
(19,92 in)
SG.IMT-150.v3.5.
SQUARE GRAZER® 2x66 LEDs
2. TECHNICAL DATA / DATOS TÉCNICOS
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
SQUARE GRAZER® 40/66 LEDs
3. DIMENSIONS / MEDIDAS

1Fijación de la base Plate xation
Compruebe la recepción de todos los componentes Conrm all components received
Base Plate
Square Grazer
Bolsa accesorios
Accessories bag
x7
120 mm
120 mm
118 mm
14Kg
x2
x7
x4
x2
SG.IMT-150.v3.6.
SQUARE GRAZER® 2x66 LEDs
4. INSTALLATION / INSTALACIÓN
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
A
B
C
D
AArandela dentada DIN 6798M8 Toothed washer DIN 6798M8
BTornillo DIN 912 INOX M8x20 Screw DIN 912 INOX M8x20
CArandela DIN 9021 INOX M8 Washer DIN 9021 INOX M8
DTornillo anclaje hormigón M6x45 Concrete anchor screw M6x45
D
LLAVE CABEZA HEXAGONAL Nº10 HEX HEAD KEY Nº10

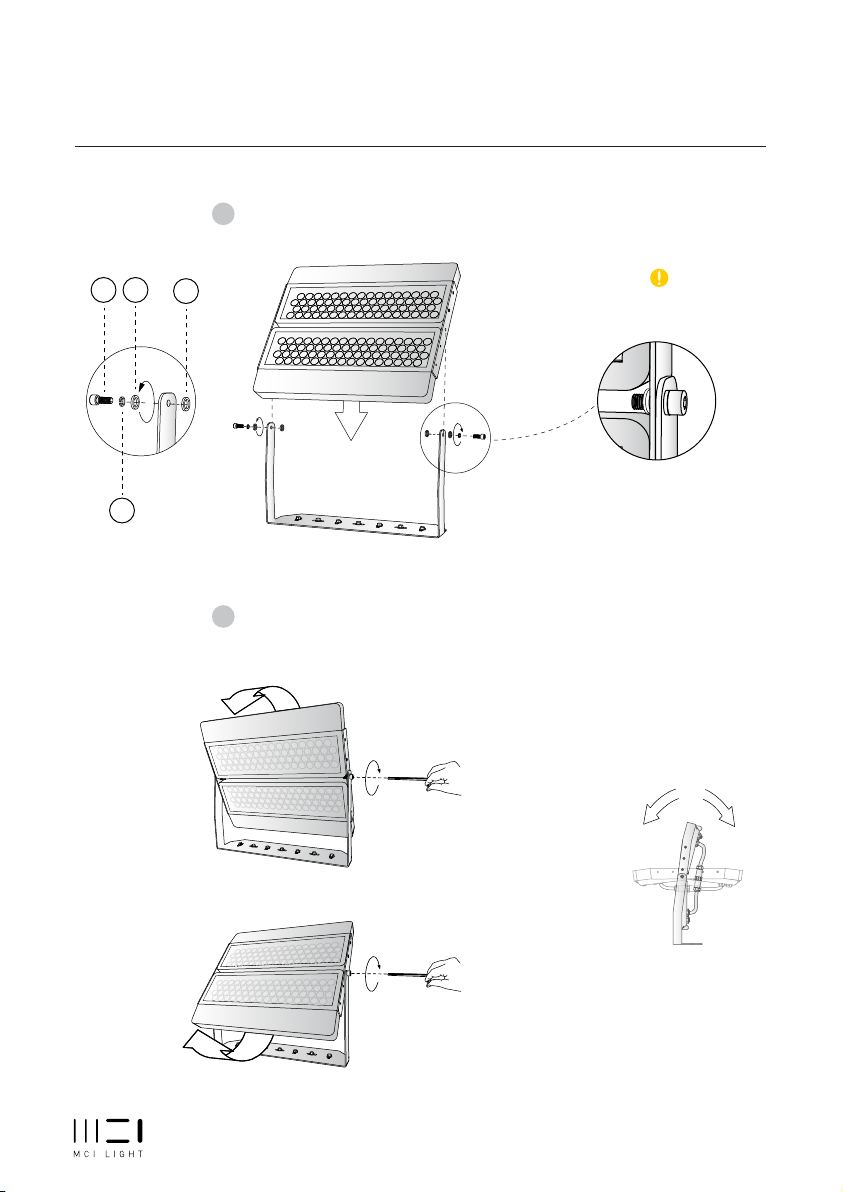

2Fijación de la luminaria a la base Luminaire xation to the plate
3Fijación de la luminaria a la base Luminaire xation to the plate
180°
Posicionar y ajustar en paso 3
Place and x it in step 3
SG.IMT-150.v3.7.
SQUARE GRAZER® 2x66 LEDs
4. INSTALLATION / INSTALACIÓN
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
B
A
CC

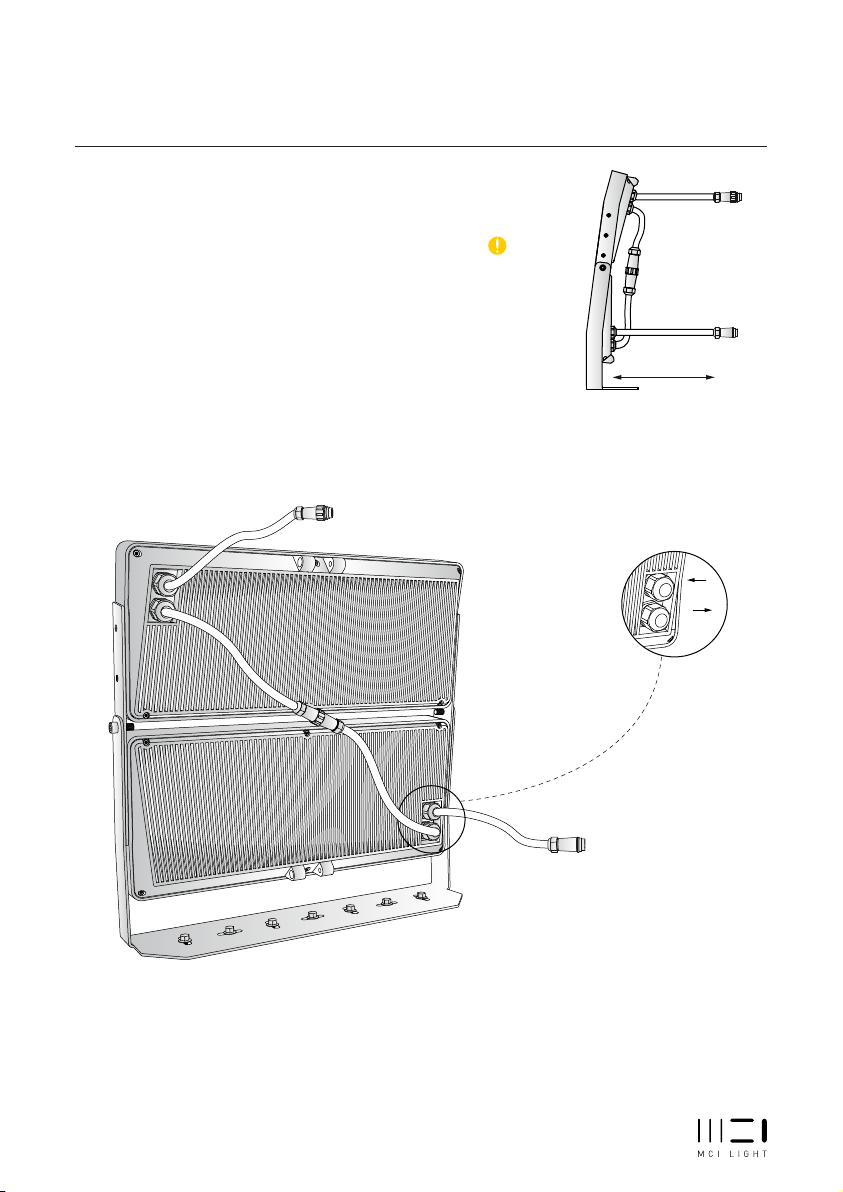

LLAVE ALLEN 5
ALLEN KEY 5

Medida del cable
Cable length
25 cm
IN
OUT
SG.IMT-150.v3.8.
SQUARE GRAZER® 2x66 LEDs
5. CONNECTION / CONEXIONADO
Square Grazer® 2x66 LEDs TECHNICAL GUIDE

SG.IMT-150.v3.9.
SQUARE GRAZER® 2x66 LEDs
5. CONNECTION / CONEXIONADO
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
B
B
Máximo 10 luminarias por controlador DMX
Máximo 100 metros del controlador a la última luminaria
Para instalación DALI seguir el conexionado tipo
Maximum 10 luminaires per DMX controller
Maximum 100 meters from controller to rst luminaire
Follow connection diagram type for DALI installations
Máximo 10 luminarias por salida DMX
Máximo 100 metros del controlador al amplicador
Máximo 100 metros del amplicador a la última luminaria
Maximum 10 luminaires per DMX output
Maximum 100 meters from controller to the rst luminaire
Maximum 100 meters from amplier to last luminaire
M030245
DMX
Output 1
230V AC
DMX
Output
2
3
4
DATA
B
DMX 512-A con más de 10 luminarias
DMX 512-A more than 10 luminaires
DMX Controller
MCI
GRUPO
DMX CONTROLLER
A
DMX Amplier
MCI
GRUPO
DMX CONTROLLER
DMX Controller
DMX 512-A hasta 10 luminarias
DMX 512-A up to 10 luminaires
Tapón nal
End cap
L
N
DMX+/DALI
GND
DMX-/DALI
1,5 mm
1,5 mm
1,5mm
0,22mm
0,22mm
0,22mm
(Marrón Brown)
(Azul Blue)
(Amarillo-Verde Ground)
(Blanco White)
(Malla Shield)
(Naranja Orange)
230V AC
DMX/DALI
SIGNAL
M083174
M030224
M030154
Máximo 10 luminarias por salida ON-OFF.
Maximum 10 luminaires per ON-OFF.

SG.IMT-150.v3.10.
SQUARE GRAZER® 2x66 LEDs
6. SAFETY PRECAUTIONS / PRECAUCIONES
Square Grazer® 2x66 LEDs TECHNICAL GUIDE

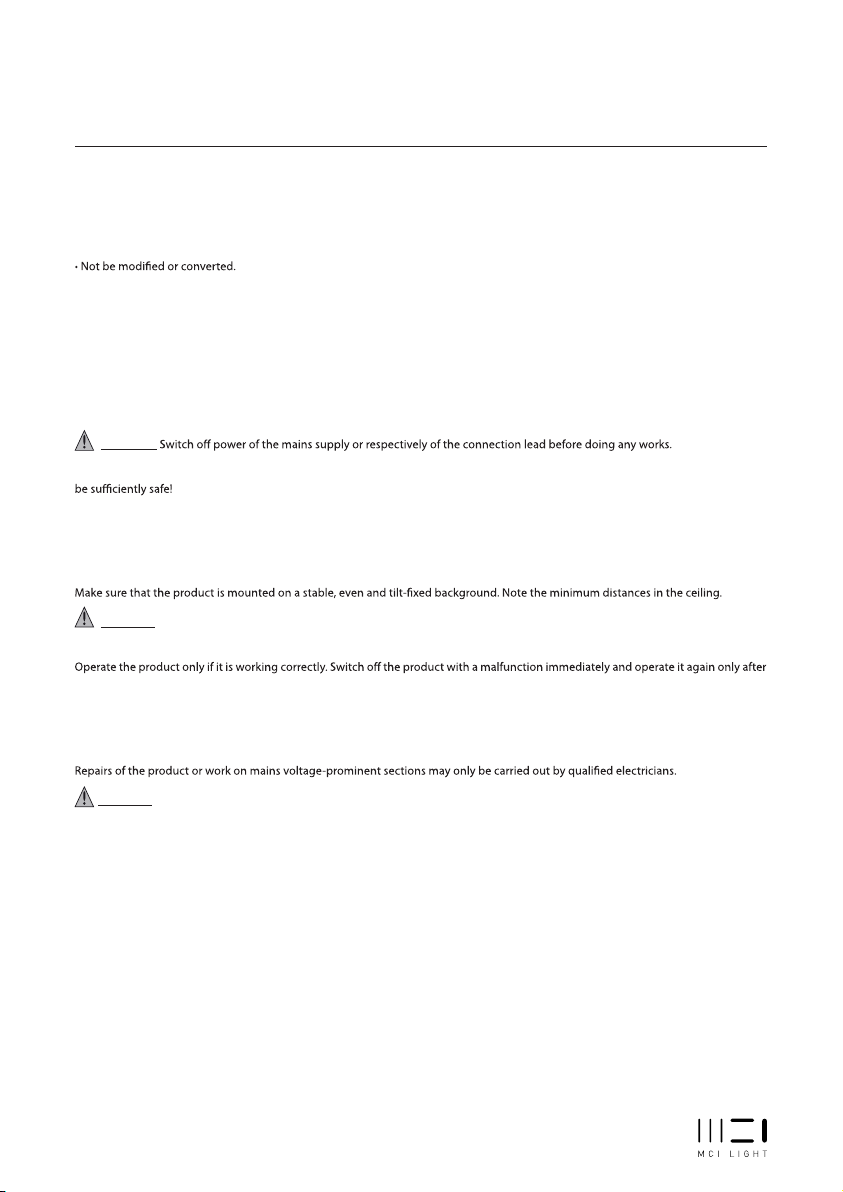

Use as directed
This product serves exclusively lighting purposes and may:
• Expose to strong mechanical loads or strong contamination.
• Only be installed and operated after a condition inspection if the product is dirty or has been moistened through storage.
• Do not hang or fasten anything on the product, especially no decoration.
• Never let children play unsupervised with electric products!
The light source of this luminaire is non-replaceable; When the light source reaches the end of its life, the entire luminaire must be
replaced.
If these points named above are not adhered to, a short circuit or electrical shock may occur!
Installation
The complete installation must be done by an electrical expert or a specialized maintenance team, who is familiar with valid directives.
Attention:
Use only parts, which are supplied with the product or are described as accessories! Otherwise the product or the installation might not
Indication for the installer: In case you do not install a completely supplied system (with transformer), you are considered a“manufactu-
rer” by the low-voltage directive. In this case you are required to ensure the conformity of the whole system and declare it by attaching
the CE-sign.
Installation place
Attention: Do not cover the product, especially not with insulating materials.
Operation - Information for the user
examination by an electrical specialist. This is the case, when:
• Visible damages appear.
• The product does not work.
• Smoke, steam or crackling sounds appear.
• An overheating is recognisable.
Attention: Exists mortal danger from an electric shock!

SG.IMT-150.v3.11.
SQUARE GRAZER® 2x66 LEDs
6. SAFETY PRECAUTIONS / PRECAUCIONES
Square Grazer® 2x66 LEDs TECHNICAL GUIDE
-
.

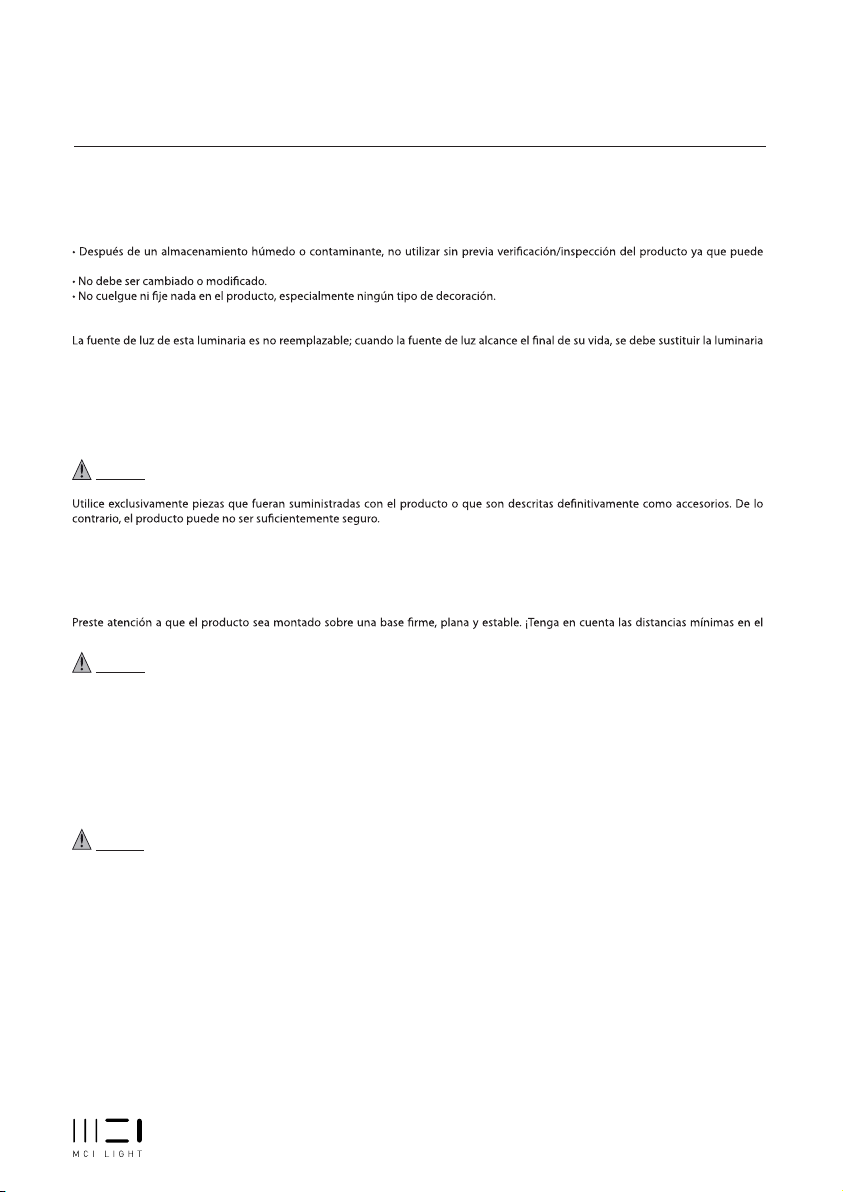

Empleo según normativas
Este producto sirve únicamente para iluminación y no debe:
• Exponerse a exigencias mecánicas excesivas o fuertes suciedades.
derivar en problemas de funcionamiento del producto.
• No permita que los niños jueguen sin vigilancia con los productos eléctricos.
completa.
En caso de no respetarse los puntos previamente señalados, podrá producirse un cortocircuito o una descarga eléctrica.
Montaje
La instalación completa puede llevarse a cabo por un electricista especializado o un servicio de asistencia técnica especializado que
conozca de las directivas vigentes.
Atención: Desconecte la línea de alimentación antes de realizar cualquier trabajo.
Advertencia para el electricista: Si no instala un sistema suministrado de forma completa (es decir con el transformador), actuará como
el “fabricante“ en el sentido de las directivas de baja tensión. En este caso le incumbe a usted establecer la conformidad del sistema
completo y declararla mediante la aplicación de la marca CE.
Lugar de montaje
techo!
Atención: No cubrir el producto, en especial, con material aislante. No obstruya la circulación de aire.
Funcionamiento
Utilice el producto únicamente si funciona de forma perfecta. En caso de fallo, desconecte inmediatamente el aparato y vuelva a utilizar
lo sólo tras una revisión por parte de un electricista. Esto es el caso por ejemplo de cuando:
• Aparecen daños visibles.
• El producto no funciona perfectamente.
• Se desprende humo, vapor o en caso de saltar chispas.
• Es reconocible un sobrecalentamiento.
Todas las reparaciones y/o trabajos en partes conectadas deben ser realizadas únicamente por electricistas especializados.
Atención: De lo contrario, puede haber peligro de muerte por descarga eléctrica.
