Meec tools 721-382 User manual

Bruksanvisning för elektrisk plattrensare
Bruksanvisning for elektrisk rensejern
Instrukcja obsługi wycinaka do chwastów
Operating instructions for electric paving stone cleaner
721-382

Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
SE - Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN - Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com
NO - Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på
telefon
67 90 01 34.
www.jula.no
Date of production: 2016-06-01
© Jula AB

Värna om miljön!
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller
elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på
anvisad plats, till exempel kommunens återvinningsstation.
Care for the environment!
Must not be discarded with household waste! This product contains electrical or
electronic components that should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling station.
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder
elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Dbaj o środowisko!
Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera
elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia.
Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do
jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
HÅNDTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
KONSERWACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

SE
5
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• Håll förlängningskabeln på säkert avstånd från borsthuvudet.
• Använd skyddsglasögon eller ansiktsskydd. Använd aldrig reservdelar eller tillbehör som inte
medföljer eller är godkända av återförsäljaren.
• Dra genast ut stickproppen från eluttaget om elkabeln skadas under användning. Vidrör inte
elkabeln förrän den har kopplats bort från eluttaget.
• Bekanta dig med plattrensarens funktioner och hur den används innan den används.
• Plattrensaren får inte användas av barn eller okvalicerade personer.
• Använd skyddsskor.
• Använd långbyxor.
• Utsätt inte plattrensaren för regn.
• Sänk inte ned plattrensaren i vatten eller annan vätska.
• Kontrollera plattrensaren före användning. Använd inte plattrensaren om den är skadad.
• Låt en auktoriserad verkstad reparera plattrensaren om den är skadad.
• Använd inte plattrensaren om skyddet är skadat eller slitet.
• Använd inte plattrensaren om elkabeln är skadad eller sliten.
• Kontrollera före användning att förlängningskabeln inte är skadad eller sliten. Dra genast ut
stickkontakten från eluttaget vid skador. Vidrör inte kabeln förrän stickkontakten har kopplats
bort från eluttaget.
• Använd inte plattrensaren i närheten av barn eller djur.
• Använd endast plattrensaren i dagsljus eller god belysning.
• Kontrollera att borsten är monterad enligt instruktionerna.
• Använd de medföljande verktygen vid montering av borsten för att undvika skador på
plattrensaren.
• Använd skyddshandskar vid montering av borsten.
• Kör plattrensaren på låg hastighet på en säker plats efter monteringen av borsten. Stäng genast
av plattrensaren om den vibrerar kraftigt eller om det nns synliga skador på borsten.
• Använd inte slitna eller skadade borstar.
• Använd aldrig plattrensaren utan monterad skyddskåpa.
• Använd inte plattrensaren vid regn eller snö.
• Använd inte plattrensaren på blött ogräs.
• Ta bort pinnar, stenar, kablar och andra föremål från platsen som ska rensas före användning av
plattrensaren.
Bruksanvisning för
elektrisk plattrensare
SVENSKA

SE
6
• Använd endast plattrensaren i vertikalt läge med borsten mot marken. Starta aldrig
plattrensaren i annat läge.
• Föryttning av plattrensaren ska ske gående.
• Tryck inte plattrensaren mot underlaget.
• Håll alltid händer och fötter borta från borsten.
• Undvik att röra vid borsten.
• Kontrollera att elkabeln inte vidrör borsten.
• Stäng av plattrensaren och vänta tills borsten stannat innan plattrensaren läggs ned. Försök
aldrig att stoppa borsten.
• Kontrollera att plattrensarens maximala hastighet inte överskrider den maximala tillåtna
hastigheten för borsten.
• Missfärgningar av rost eller andra tecken på kemiska eller mekaniska förändringar av borsten kan
leda till defekter.
• Förvara borstarna på lämpliga hållare eller i behållare så att de skyddas mot följande:
– Hög luftfuktighet, värme, vatten eller andra vätskor som kan skada borstarna.
– Exponering för syra eller rök från syra som kan bryta ned borstarna.
– Låga temperaturer som kan orsaka kondens när borstarna yttas till ett område med
högre temperatur.
– Skevheter på borstarnas delar.
• Observera att borsten fortsätter rotera en stund efter att plattrensaren har stängts av.
• Använd endast borsttyper som rekommenderas av tillverkaren.
• Dra ut stickkontakten från eluttaget efter att arbetet med plattrensaren avslutats, före service
och när plattrensaren inte ska användas.
• Förvara plattrensaren på en säker plats utom räckhåll för barn.
ELSÄKERHET
• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
• Plattrensaren ska anslutas till en elkrets som är skyddad med en jordfelsbrytare på max. 30 mA.
• Använd endast förlängningskablar av typerna H05VV-F, H05RN-F och H05RR-F.

SE
7
TEKNISKA DATA
Märkspänning 230 VAC / 50 Hz
Eekt 140 W
Varvtal obelastad 1 200 v/min
Axeldiameter 8 mm
Vikt 1,9 kg
Ljudtrycksnivå, LpA 68 dB(A)
Uppmätt ljudeektsnivå, LwA 88 dB(A), K=3 dB
Garanterad ljudeektsnivå, LwA 91 dB(A), K=3 dB
Vibrationsnivå 1,6 m/s², K=1,5 m/s²
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.
VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna
totalvärdet beroende på hur verktyget används. Identiera därför de säkerhetsåtgärder som krävs för
att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på
tomgång, utöver igångsättningstiden).

SE
8

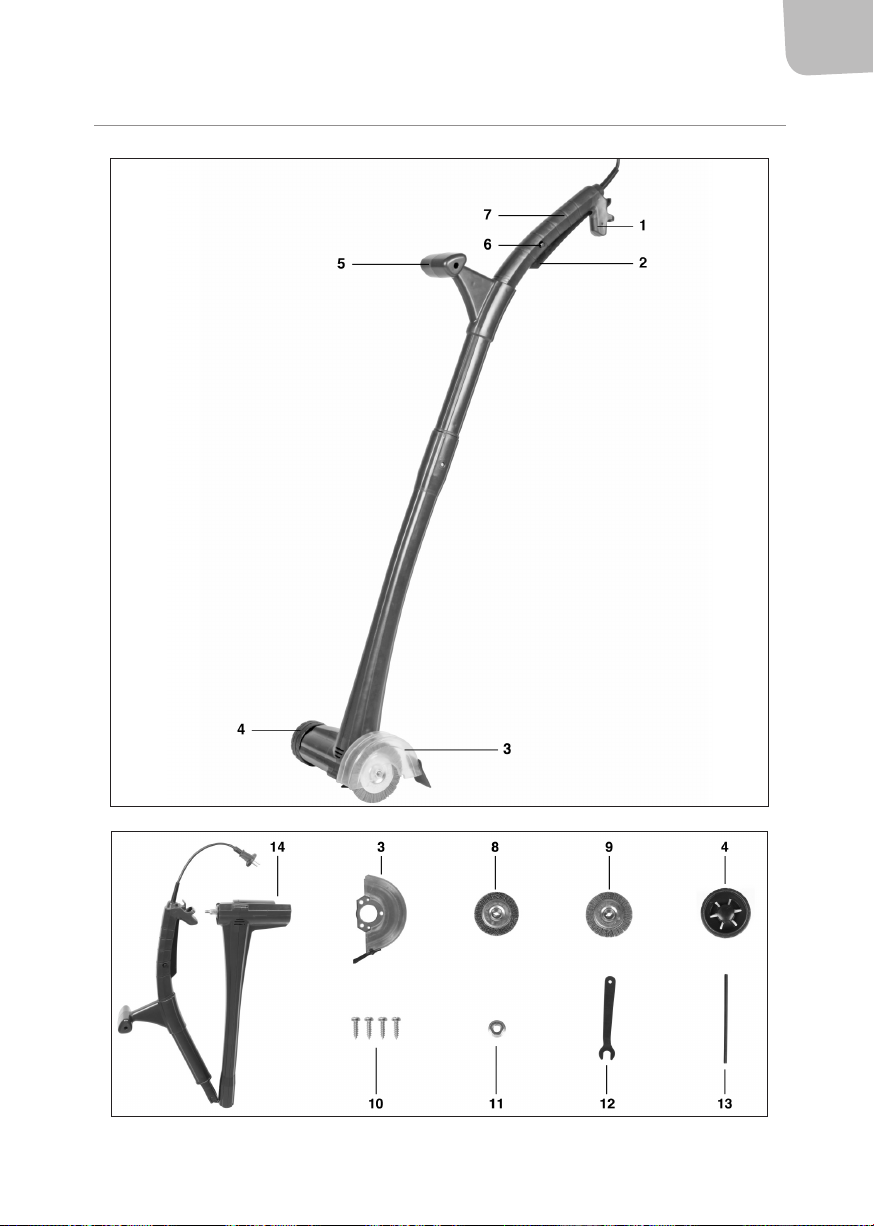

BESKRIVNING

SE
9
1. Dragavlastare
2. Strömbrytare
3. Skyddskåpa
4. Hjul
5. Stödhandtag
6. Startspärr
7. Bakre handtag
8. Stålborste
9. Nylonborste
10. Skruvar 3,5 x 13 mm
11. Mutter M8
12. Gaelnyckel
13. Metallstift
14. Motorkåpa
MONTERING

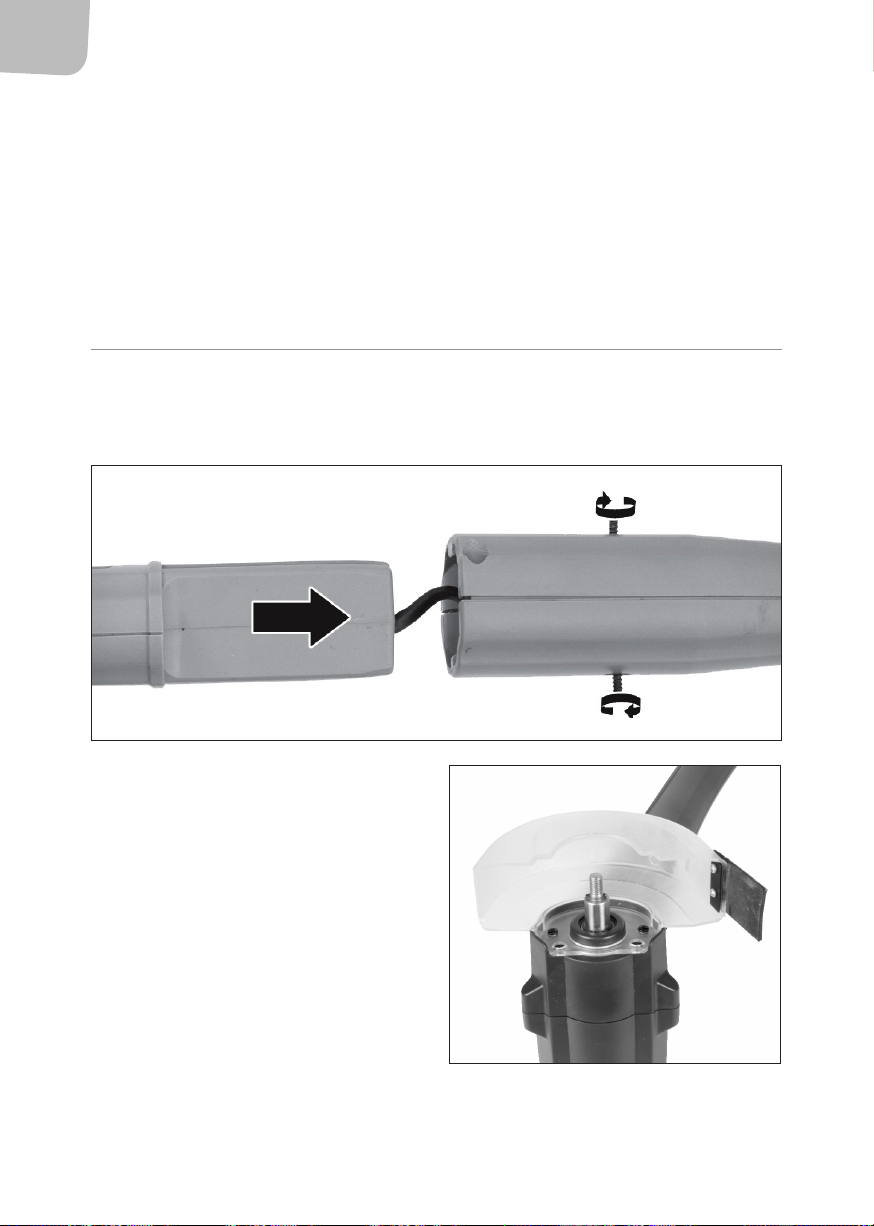

Montering av plattrensarens två delar
1. Skjut in plattrensarens övre del i den nedre. OBS! Se till att kabeln inte kläms.
2. Fäst de två delarna i varandra med två av de medföljande skruvarna.
Montering av skyddskåpan
Fäst skyddskåpan (3) på motorkåpan med två av
de medföljande skruvarna.

SE
10

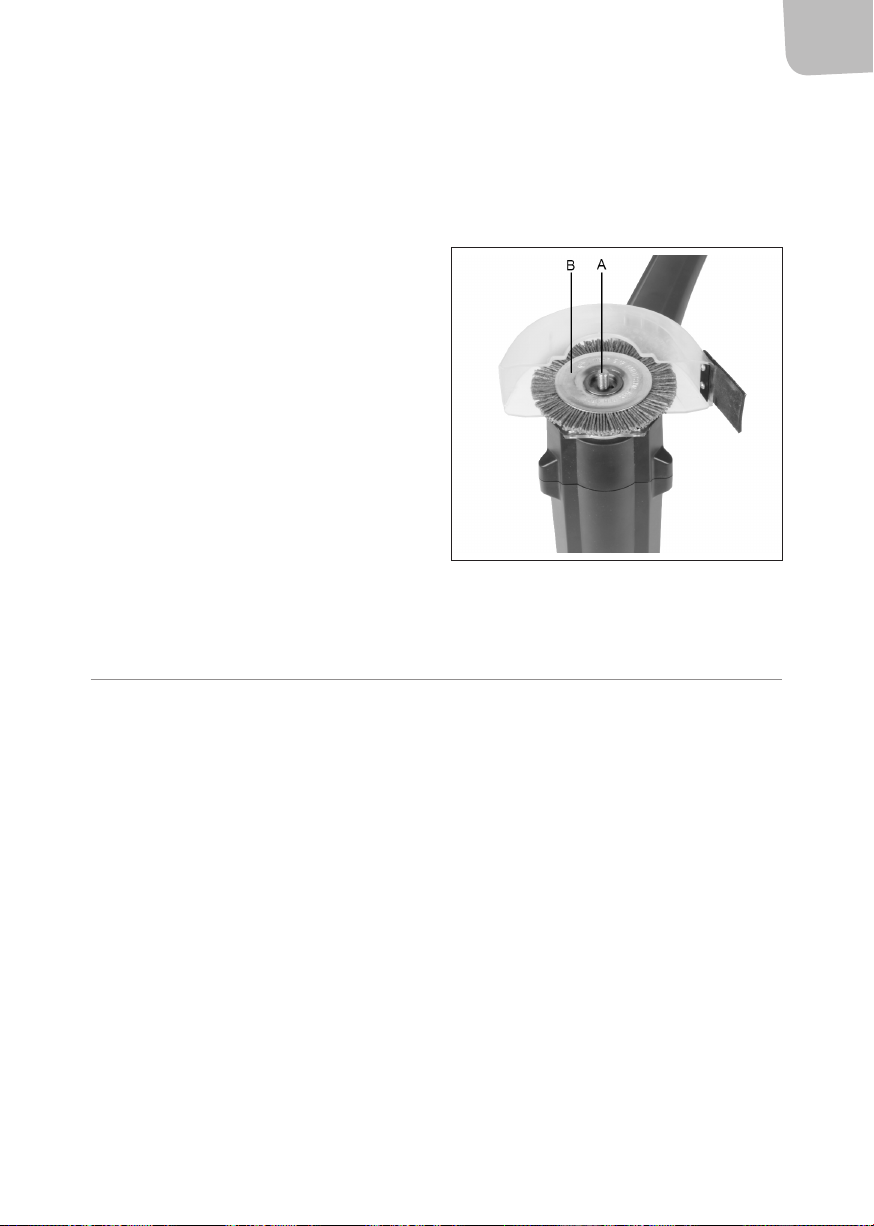

Montering av borste
OBS! Dra alltid ut plattrensarens stickpropp innan borsten demonteras eller monteras.
Använd de medföljande verktygen vid montering av borsten för att undvika skador på plattrensaren.
Använd skyddshandskar vid montering av borsten.
1. Placera det medföljande metallstiftet i
hålet i axeln för att låsa axeln (A).
2. Lossa muttern som håller borsten (B). Se
till att axeln är låst hela tiden.
3. Avlägsna borsten från axeln.
4. Placera den nya borsten på axeln. Se
till att borstens rotationsriktining är
inpassad efter pilens riktning på skyddet.
Det nns en pil på borsten som indikerar
borstens rotationsriktning.
5. Dra åt muttern och håll samtidigt axeln
xerad.
6. Följ instruktionerna i omvänd
ordningsföljd för att ta loss borsten.
HANDHAVANDE
Avsedd användning
Plattrensaren är avsedd för borttagning av ogräs på uteplatser och mellan plattor. Plattrensaren är
avsedd för hushållsbruk, inte professionell användning.
Start och stopp
1. Tryck först in startspärren och sedan strömbrytaren för att starta plattrensaren.
2. Släpp strömbrytaren för att stänga av plattrensaren.
Användning
1. Anslut plattrensaren till lämplig förlängningskabel.
2. Dra förlängningskabeln runt dragavlastaren.
3. Håll plattrensaren med båda händerna.
4. Tryck in startspärren och strömbrytaren.
5. För plattrensaren med jämn hastighet över underlaget.
6. För bästa resultat ska plattrensaren inte användas på blött underlag.
7. Borsta först längre fogar och sedan kortare.
