Meec tools 071029 User manual

Bruksanvisning för vinkelslipmaskin
Bruksanvisning for vinkelslipemaskin
Instrukcja obsługi szlifierki kątowej
Operating Instructions for Angle Grinder
071029

Värna om miljön!
Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall
återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske
komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Dbaj o środowisko!
Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być
zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do
jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.
Care for the environment!
Must not be discarded with household waste! This product contains electrical or electronic components that should be
recycled. Leave the product for recycling at the designated station e.g. the local authority's recycling station.
SE -Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
NO -Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
www.jula.no
PL -Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN -Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent / Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
2018-04-11
© Jula AB

SVENSKA
3
SVENSK A
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Kontakta återförsäljaren om du har några frågor rörande produkten.
Felaktig användning och bristande underhåll av produkten kan medföra allvarlig personskada och/eller
egendomsskada. Läs alla varningar och anvisningar noga före användning. Vidta alltid grundläggande
säkerhetsåtgärder vid användning av tryckluftsverktyg, för att minska risken för personskada.
•Ersätt varningsmärken som blivit oläsliga eller försvunnit.
•Använd aldrig verktyget för något annat ändamål än det avsedda.
•För högt lufttryck eller alltför långvarig obelastad körning förkortar verktygets livslängd och kan
medföra risk för personskada eller egendomsskada.
•Kontrollera luftslangen med avseende på slitage och skydda den från värme och skarpa kanter.
Bär inte redskapet vid luftslangen.
•Fallolyckor är en vanlig orsak till personskada och dödsfall. Se upp för slangbukter i ditt
rörelseområde och i arbetsområdet. Se också upp för den slangdel som sitter fastmonterad på
verktyget.
•Kontinuerlig användning och olämpliga arbetsförhållanden kan orsaka handskada. Sluta använda
verktyget om händerna domnar eller gör ont. Återuppta inte arbetet förrän händerna känns normala
igen. Uppsök omedelbart läkare vid kvarstående besvär.
•Håll kringstående personer på behörigt avstånd från arbetsområdet.
Risk för ögon- eller huvudskada
Risk
Förebyggande åtgärder
•Tryckluftsdrivna verktyg kan slunga iväg
föremål som fästelement, metallspån,
sågspån och liknande med stor hastighet,
vilket kan orsaka allvarlig ögonskada.
•Använd alltid skyddsglasögon, godkända
enligt ANSI Z87.1, med sidoskydd.
•Lämna aldrig verktyget utan uppsikt anslutet
till tryckluftsförsörjning. Koppla alltid loss
luftslangen när verktyget inte används.
•Tryckluft kan vara farlig. Tryckluftsystemet
kan orsaka skada på mjuka vävnader som
ögon, öron etc. Partiklar eller föremål som
bärs av luftströmmen kan orsaka
personskada.
•För ytterligare skydd bör du bära godkänt
ansiktsskydd som komplement till
skyddsglasögonen.
•Verktyg eller tillbehör kan lossna eller brista
och delar slungas iväg och träffa användaren
eller andra personer i arbetsområdet.
•Kontrollera att alla verktyg och tillbehör är
korrekt monterade.
Risk för brand eller explosion
Risk
Förebyggande åtgärder
•Slipverktyg med papper eller skiva,
roterande verktyg som borr, slagverktyg som
spikpistol, häftapparat eller hammare, samt
tigersågar och sticksågar, kan generera
gnistor, som kan antända brännbara
material.
•Använd aldrig verktyg i närheten av
brännbara ämnen som bensin, nafta,
lösningsmedel etc.
•Arbetsområdet ska vara rent, väl ventilerat
och fritt från antändliga material.
•Försök aldrig driva tryckluftsverktyg med
syre, koldioxid eller annan gas på flaska.
•Överskrid aldrig nominellt maximitryck för
verktyg eller tillbehör. Det kan orsaka
explosion som medför allvarlig personskada.
•Tryckluftsförsörjningens matningstryck får
aldrig överskrida högsta tillåtna tryck för
något tillbehör.
•Anslut aldrig verktyget till tryckluftsförsörjning
vars tryck kan överskrida 13,8 bar.
•Kontrollera alltid att tryckluftsförsörjningen är
inställd till verktygets märktryck innan du
ansluter verktyget.

SVENSKA
4
Risk för hörselskada
Risk
Förebyggande åtgärder
•Långvarig exponering för ljudet från
tryckluftsverktyg i drift kan orsaka permanent
hörselnedsättning.
•Använd alltid hörselskydd enligt ANSI S3.19.
Risk vid inandning
Risk
Förebyggande åtgärder
•Slipverktyg med papper eller skiva samt
kapverktyg genererar damm och abrasivt
material som kan vara skadligt för lungor och
andningssystem.
•Använd alltid väl passande ansiktsmask eller
andningsskydd vid arbete med sådana
verktyg.
•Vissa material, som lim och tjära, innehåller
kemikalier som avger ångor som kan orsaka
allvarlig personskada vid långvarig
exponering.
•Arbetsområdet ska vara rent, torrt och väl
ventilerat.
Elfara
Risk
Förebyggande åtgärder
•Användning av tryckluftsdrivna verktyg för att
fästa spänningsförande ledare kan medföra
elolycksfall och i värsta fall dödsfall.
•Använd aldrig spikpistol eller häftapparat för
att fästa spänningsförande ledare.
•Verktygets grepp och handtag är inte
elektriskt isolerade. Vid kontakt med
spänningsförande ledare blir verktygets
metalldelar spänningsförande och
användaren får en stöt, som i värsta fall kan
medföra dödsfall.
•Undvik kroppskontakt med jordade ytor som
rör, radiatorer, spisar och kylskåp. Risken för
elolycksfall ökar om din kropp jordas.
•Om fästelement kommer i kontakt med dolda
spänningsförande ledare får användaren en
stöt, som i värsta fall kan medföra dödsfall.
•Kontrollera noggrant att det inte finns några
dolda elledare innan du inleder arbetet.
Risk att fastna
Risk
Förebyggande åtgärder
•Löst hängande hår, smycken, löst sittande
kläder och liknande kan fastna i verktyg med
rörliga delar, eller som driver andra rörliga
delar (slipskivor, hylsor etc.). Detta kan
orsaka allvarlig personskada.
•Använd inte löst sittande kläder, slipsar,
halsdukar eller liknande, som kan fastna i
rörliga delar.
•Använd inte smycken, klocka eller liknande,
som kan fastna i rörliga delar.
•Håll alltid händerna på säkert avstånd från
roterande delar. Sätt upp eller täck långt hår.
•Använd alltid lämpliga kläder och annan
skyddsutrustning vid arbete med verktyget.
Risk för skärskada/brännskada
Risk
Förebyggande åtgärder
•Tryckluftsdrivna verktyg kan orsaka allvarlig
personskada.
•Håll händer och andra kroppsdelar borta från
verktygets rörliga delar.

SVENSKA
5
Risk för personskada
Risk
Förebyggande åtgärder
•Om verktyget lämnas obevakat med
luftslangen ansluten kan det startas av
obehöriga och orsaka personskada.
•Koppla alltid bort luftslangen när verktyget
inte används. Förvara verktyget utom
räckhåll för barn och oerfarna personer.
•Tryckluftsdrivna verktyg kan slunga iväg
fästelement eller andra föremål.
•Använd endast delar, fästelement och
tillbehör som tillverkaren rekommenderar.
•Arbetsområdet ska hållas rent. Håll barn och
kringstående personer på säkert avstånd när
verktyget används.
•Arbetsområdet ska hållas väl upplyst.
•Nyckel eller liknande som sitter kvar på en
roterande del på verktyg kan orsaka
personskada.
•Använd inte däckfyllningsmunstycken vid
renblåsning.
•Allvarlig personskada kan uppstå om ett
tryckluftsdrivet verktyg startas av misstag vid
underhåll eller verktygsbyte.
•Koppla alltid bort luftslangen före smörjning
och före montering av verktyg och/eller
tillbehör.
•Bär aldrig verktyget vid slangen.
•Undvik oavsiktlig start. Bär inte verktyg med
fingret mot avtryckaren när verktyget är
anslutet till tryckluftsförsörjning.
•Reparation får endast utföras av behörig
servicerepresentant.
•Tryckluftsverktyg kan göra att arbetsstycket
rör sig vid kontakt, vilket kan medföra
personskada.
•Säkra arbetsstycket med klämmor eller
liknande, så att det inte kan röra sig.
•Vårdslöshet eller bristande koncentration
kan göra att du tappar kontrollen över
verktyget, vilket kan medföra personskada.
•Använd aldrig tryckluftsverktyg när du är
påverkad av droger, alkohol eller läkemedel.
•Sträck dig inte. Ha hela tiden säkert fotfäste
och god balans.
•Håll handtagen rena, torra och fria från olja
och fett.
•Var uppmärksam. Var hela tiden försiktig.
Tillämpa sunt förnuft. Använd inte verktyg
när du är trött.
•Verktyg och tillbehör (till exempel slipskivor,
mejslar, hylsor, borr, spikpistoler,
häftapparater) av dålig kvalitet, eller som är
olämpliga för ändamålet eller skadade, kan
sprängas under användning och delar kan
slungas iväg och orsaka allvarlig
personskada.
•Använd endast verktyg och tillbehör som
klarar verktygets märkvarvtal.
•Använd aldrig verktyg som fallit, utsatts för
slag eller stöt eller som är skadade.
•Använd bara hylsor som är godkända för
slående verktyg tillsammans med slående
mutterdragare.
•Belasta inte verktyget för hårt. Låt verktyget
göra jobbet.
•Fästelement kan slungas iväg och orsaka
allvarlig personskada eller egendomsskada.
•Rikta aldrig verktygets utloppsöppning mot
dig själv eller någon annan.
•Tryck aldrig på avtryckaren om inte
verktygets kontaktsäkerhetsspärr är tryckt
mot arbetsstycket.
•Försök aldrig driva in fästelement i hårda
material som stål, betong eller kakel/klinker.
•Driv aldrig in ett fästelement ovanpå ett
annat.
•Placera verktygsspetsen noggrant, så att
fästelementen drivs in på önskat ställe.

SVENSKA
6
•Bristande underhåll av verktyg och tillbehör
kan orsaka funktionsfel som medför allvarlig
personskada.
•Underhåll och vårda verktyget.
•Håll skärande verktyg skarpa och rena.
Skärande verktyg som underhålls korrekt
och har vassa eggar kärvar mindre ofta och
är lättare att kontrollera.
•Skadade verktyg kan sprängas under
användning.
•Kontrollera att rörliga delar är korrekt
justerade och rör sig fritt, att inga delar är
felmonterade eller trasiga samt att inga
andra faktorer föreligger som kan påverka
funktionen. Om verktyget är skadat måste
det repareras innan det används igen.
•Använd endast tillbehör som
rekommenderas av tillverkaren för det
aktuella verktyget.
•Tillbehör som inte är avsedda för det aktuella
verktyget medför risk för personskada.
TEKNISKA DATA
Slipskiva
125 mm
Varvtal, obelastad
11 000 varv/min
Genomsnittlig luftförbrukning
170 l/min
Driftlufttryck
6,2 bar
Luftintag
1/4”
Luftslang
3/8” innerdiameter
Total längd
230 mm
Nettovikt
1,671 kg
Ljudeffektsnivå, LwA
98 dB(A), K= 3 m/s2
Ljudtrycksnivå, LpA
87 dB (A), K= 3 m/s2
Max vibrationsnivå
2,43 m/s2, K= 1,5 m/s2
Använd alltid hörselskydd!
Det deklarerade värdet för vibration och buller, som har uppmätts i enlighet med standardiserad
testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av
exponering. Mätvärdena har fastställts i enlighet med EN ISO 11148-7-2012.
VARNING! Den faktiska vibrations- och bullernivån under användning av verktyg kan skilja sig från det
angivna totalvärdet beroende på hur verktyget används samt vilket material som bearbetas. Identifiera
därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när
verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

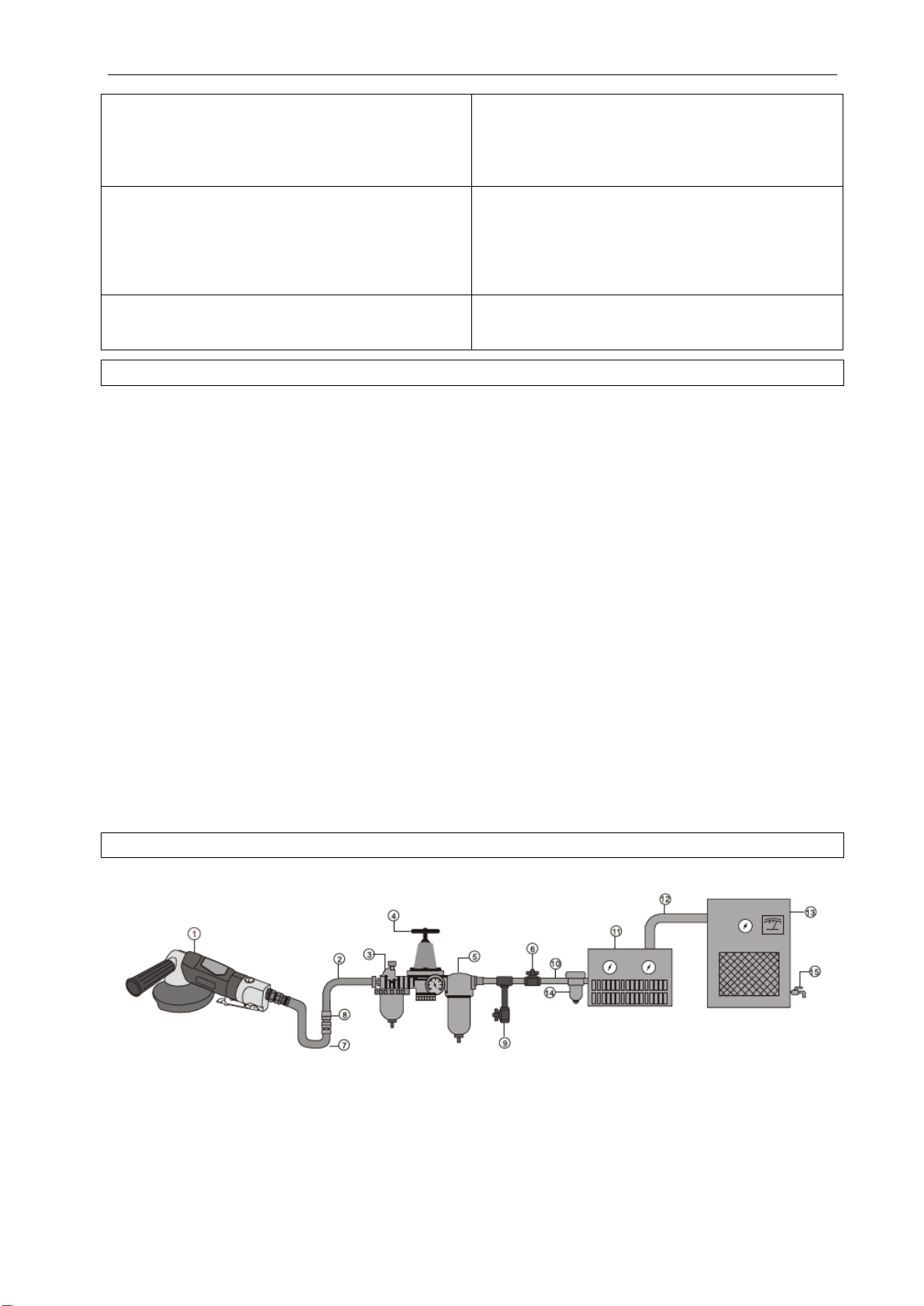

BESKRIVNING
1. Tryckluftsverktyg
2. Luftslang, innerdiameter
3/8’’
3. Smörjdon
4. Tryckregulator
5. Filter
6. Avstängningsventil
7. Vibrationsdämpande slang
8. Snabbkoppling
9. Töm dagligen
10. Rör och anslutning,
minst 1/2’’
11. Lufttorkare
12. Rör och anslutning,
minst 1’’
13. Kompressor
14. Automatisk dränering
15. Töm dagligen

SVENSKA
7
HANDHAVANDE
Tryckluftsförsörjning
1. Kontrollera att den aktuella kompressorn ger tillräckligt luftflöde.
2. Verktyget ska alltid vara avstängt när det ansluts till tryckluftsförsörjning.
3. Normalt driftlufttryck för verktyget är 6,2 bar. För högt tryck och förorenad luft gör att verktyget slits
orimligt fort och kan dessutom medföra risk för personskada eller egendomsskada.
4. Tappa dagligen av eventuellt vatten från kompressorns luftbehållare och töm luftslangarna på
eventuellt ansamlat kondensvatten. Annars kan vatten från luftslangarna tränga in i verktyget och
skada det.
5. Rengör luftinloppsfilterpatronen varje vecka. Schemat nedan visar rekommenderad anslutning.
6. Vid mycket långa slangar (vanligen längre än 8 meter) ska ledningstrycket ökas för att kompensera
tryckfallet. Minsta slanginnerdiameter är 1/4''. Kopplingar ska ha samma innerdiameter. Normalt
rekommenderas luftslang med innerdiameter 3/8'' för bästa verktygsfunktion.
7. Använd lämpliga slangar och kopplingar. Vi rekommenderar inte att snabbkopplingar ansluts direkt
till verktyget, eftersom de kan orsaka funktionsfel till följd av vibration. Anslut i stället en slang till
verktyget och montera en snabbkoppling mellan luftslangen från kompressorn och den
vibrationsdämpande slang som sitter fastmonterad på verktyget.
8. Kontrollera varje slang med avseende på slitage före användning. Kontrollera att alla anslutningar
är korrekt gjorda.
Användning
9. Smörj verktyget före användning, enligt anvisningarna i
avsnittet om underhåll och skötsel.
10. Montera handtaget i det gängade hålet på verktyget.

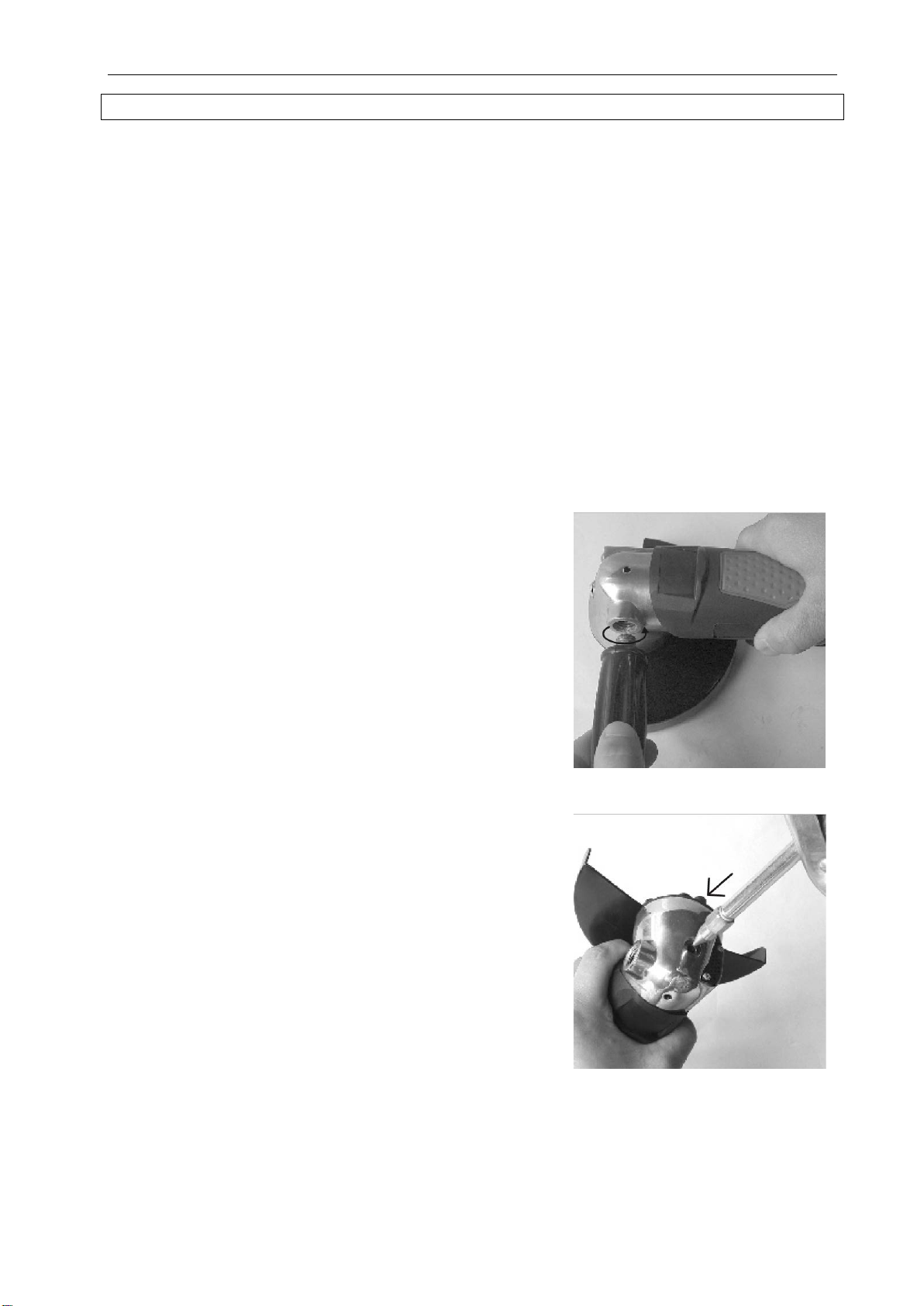

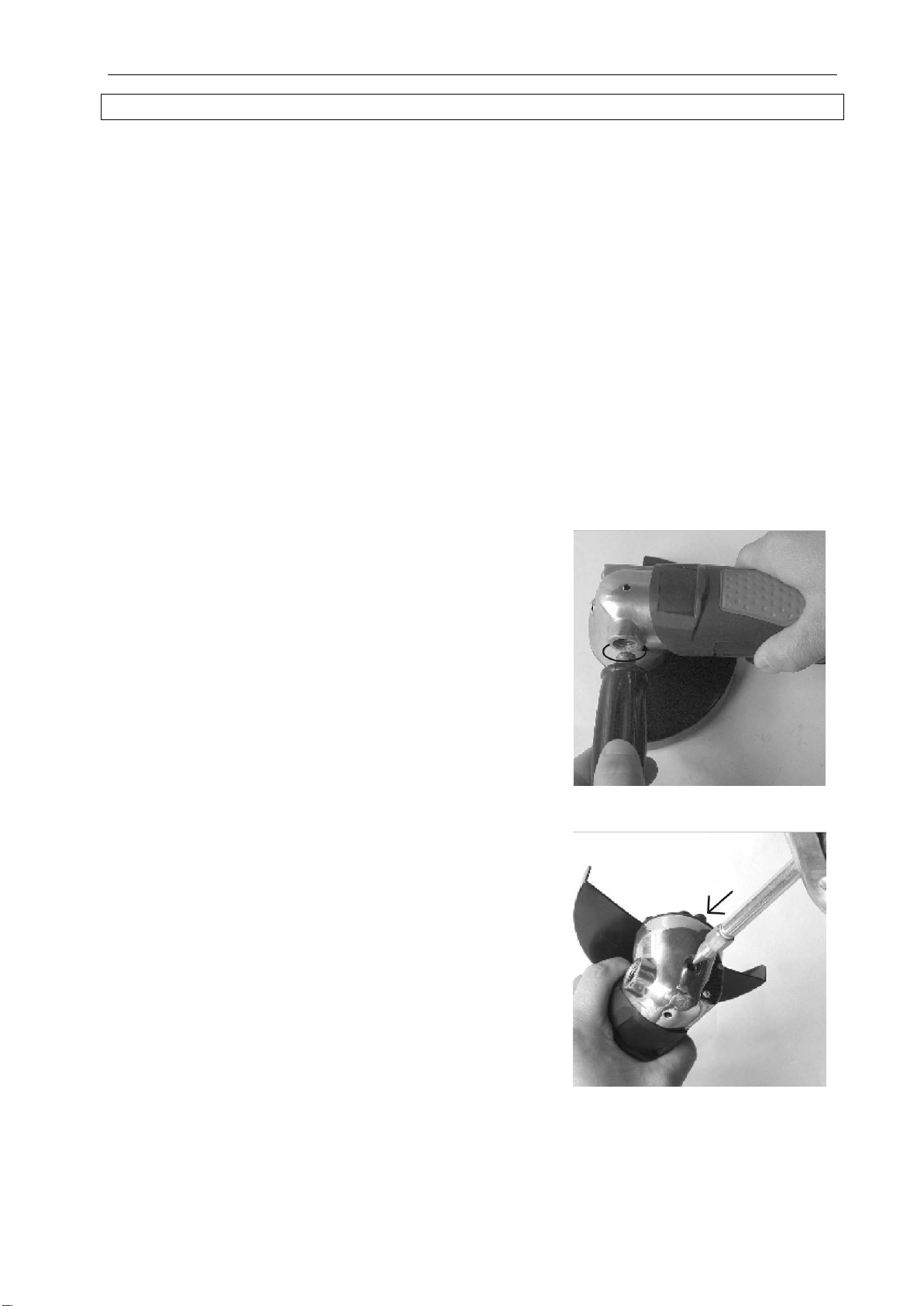

11. Smörj kugghjulen genom att skruva ut skruven med en
skruvmejsel (ingår inte) och applicera fett i skruvhålet
med en fettspruta (ingår inte). Kugghjulen ska smörjas
varje arbetsdag.

SVENSKA
8
12. Klingskyddet av metall kan vridas till önskat läge. Lossa
skruvarna med en skruvnyckel och flytta skyddet. Sätt
tillbaka och dra åt alla fyra skruvarna innan verktyget
används.

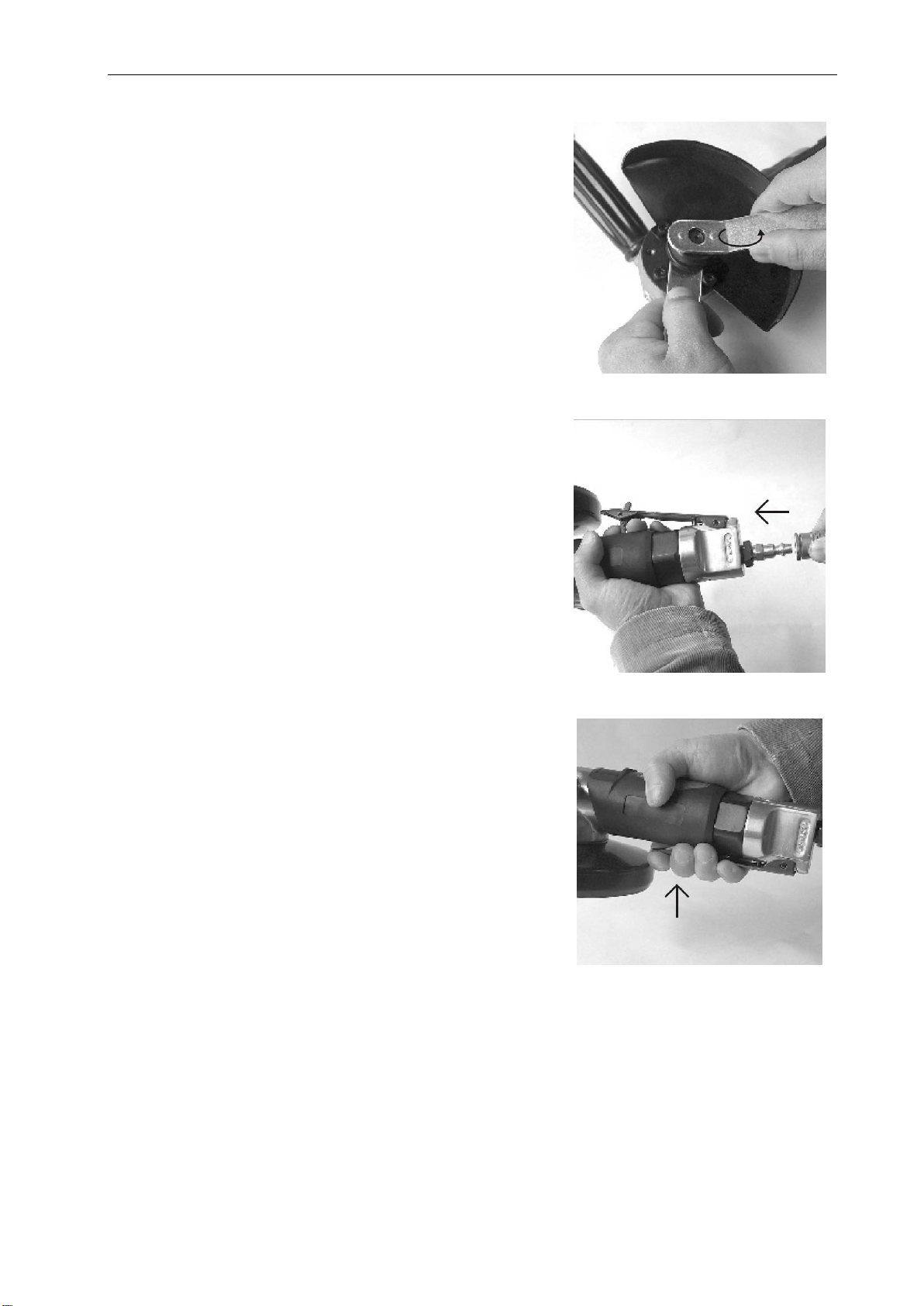

13. Avlägsna flänsmuttern och placera en 5" slipskiva (ingår
inte) på spindeln. Dra fast flänsmuttern på spindeln med
skiftnyckeln, medan du håller fast spindeln med den
andra skruvnyckeln.
OBS! Använd endast skivor som har minst lika högt tillåtet
varvtal som verktyget.
14. Ta bort locket över luftintaget och anslut luftslangen till
verktyget. Sätt lufttrycket till 6,2 bar.
15. För fram avtryckarspärren och tryck in avtryckaren.
Verktygets varvtal ökar ju längre avtryckaren trycks in.
Verktyget börjar rotera.
UNDERHÅLL
Smörj verktyget med tryckluftsolja (medföljer ej) dagligen eller före varje användning.
Tryckluftsolja finns i välsorterade järnaffärer. Olja SAE 10 eller symaskinsolja eller liknande, med
fuktabsorbent, korrosionsinhibitorer, metallvätmedel och EP-tillsats kan användas. Använd inte sköljolja.
Vid kontinuerlig drift ska verktyget smörjas varje eller varannan timme. Verktyget kan smörjas med ett
ledningsmonterat smörjdon eller manuellt. Följ anvisningarna nedan för manuell smörjning.

SVENSKA
9
16. Koppla bort tryckluftsförsörjningen.

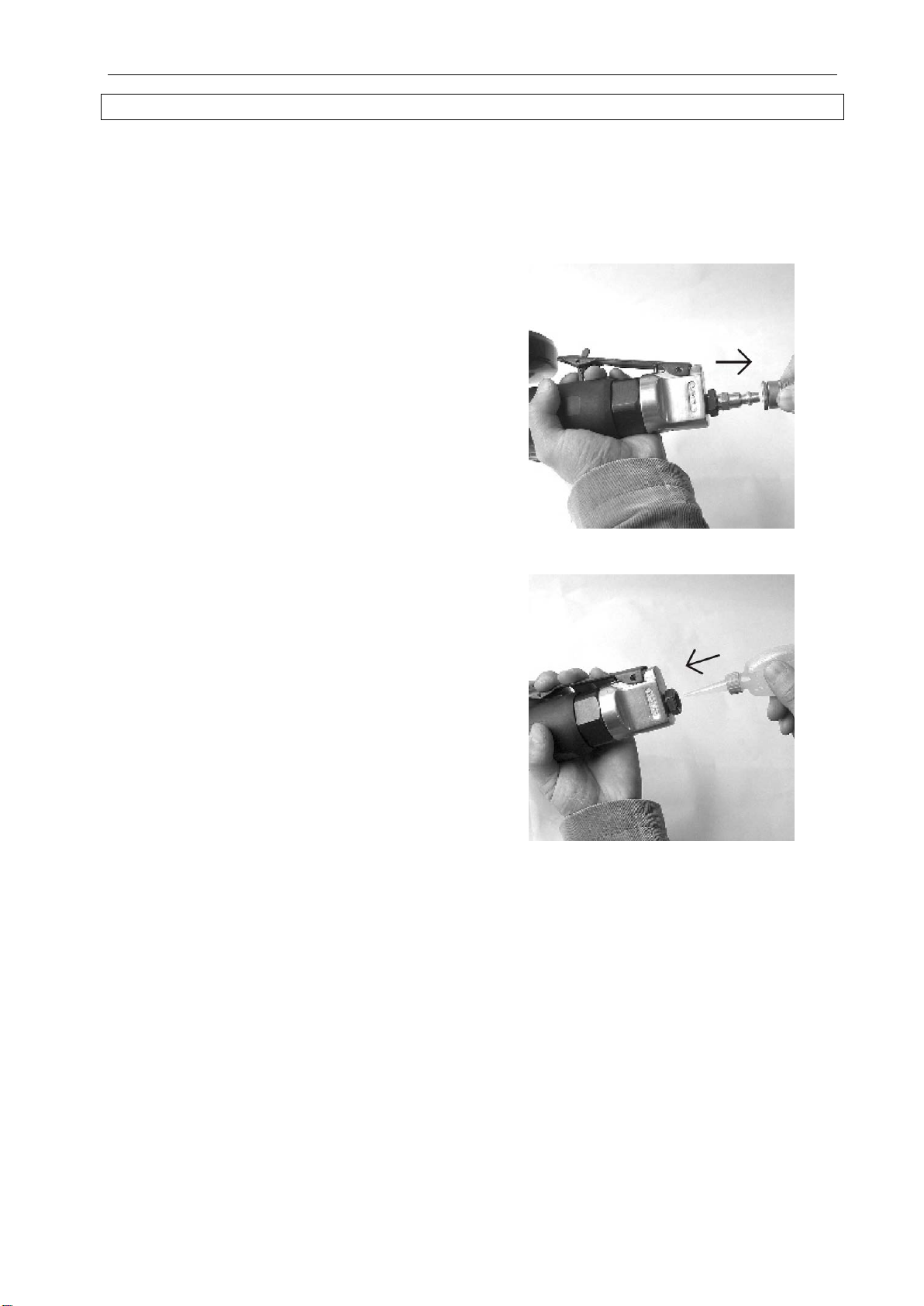

17. Applicera några droppar tryckluftsolja i
verktygets luftintag. Använd inte olja med
hög viskositet. Det kan försämra verktygets
funktion.
18. Anslut verktyget till tryckluftsförsörjningen. Kör verktyget obelastat några sekunder för att fördela
oljan. Eventuell överskottsolja kan slungas iväg från chucken. Rikta verktyget åt säkert håll.
19. Innan du lägger undan verktyget efter användning kopplar du bort luftslangen och applicerar 4–5
droppar tryckluftsolja i luftintaget. Sätt tillbaka luftslangen och kör verktyget cirka 30 sekunder för
att fördela oljan jämnt. Detta gör att verktyget håller längre.
20. Förvara inte verktyget fuktigt. Det kan medföra korrosionsskador på mekanismen. Smörj alltid
verktyget före förvaring.
21. Uttjänt produkt ska lämnas till återvinning enligt gällande regler. Verktyget får inte brännas.

SVENSKA
10
FELSÖKNING
Problem
Möjlig orsak
Åtgärd
Verktyget går
långsamt eller inte
alls.
22. Verktyget är
igensatt.
23. Ingen olja i
verktyget.
24. Lågt lufttryck.
25. Luftslang läcker.
26. Tryckfall.
27. Slitna rotorblad.
28. Va
tten kommer ut
genom verktygets
luftutlopp.
29. Rengör verktyget med tryckluftsolja eller med
lösningsmedel.
30. Smörj verktyget enligt smörjanvisningarna.
31. a. Ställ in regulatorn på verktyget till max.
b. Ställ in regulatorn på kompressorn till högsta
tillåtna drifttryck för verktyget (6,2 bar).
32. Dra åt och täta eventuella läckande anslutningar.
Använd tätningstejp.
33. a. Använd slang av korrekt dimension. Lång slang
eller verktyg med stor luftförbrukning kan kräva
slanginnerdiameter 1/2'' eller större, beroende på den
totala slanglängden.
b. Använd inte flera slangar sammankopplade med
snabbkopplingar. Det orsakar tryckfall och gör att
verktyget fungerar sämre. Koppla samman slangarna
direkt.
34. Byt ut rotorbladen.
35.
Tappa ut vattnet från luftbehållaren (se handboken för
kompressorn). Smörj verktyget och kör tills inget
vatten märks. Smörj verktyget igen och kör 1–2
sekunder.
Onormala
vibrationer
och/eller värme i
verktyget.
Felaktig smörjning.
Följ smörjningsanvisningarna.
OBS! Kontakta återförsäljaren vid problem som inte behandlas i detta felsökningsschema.

NORSK
11
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Kontakt forhandleren hvis du har spørsmål om produktet.
Feilaktig bruk og manglende vedlikehold av produktet kan føre til alvorlig personskade og/eller
eiendomsskade. Les alle advarsler og anvisninger nøye før bruk. Iverksett alltid grunnleggende
sikkerhetstiltak ved bruk av trykkluftsverktøy, for å redusere faren for personskade.
•Erstatt advarselsmerker som har blitt uleselige eller borte.
•Bruk aldri verktøyet til noe annet enn formålet det er beregnet til.
•For høyt lufttrykk eller altfor langvarig ubelastet kjøring forkorter verktøyets levetid og kan medføre
fare for personskade eller eiendomsskade.
•Kontroller luftslangen for slitasje og beskytt den mot varme og skarpe kanter. Ikke bær redskapet
ved luftslangen.
•Fallulykker er en vanlig årsak til personskade og dødsfall. Se opp for slanger som måtte ligge i
bevegelsesområdet eller arbeidsområdet ditt. Se også opp for den slangedelen som sitter
fastmontert på verktøyet.
•Kontinuerlig bruk og uegnede arbeidsforhold kan forårsake skade på hender. Slutt å bruke
verktøyet hvis hendene sovner eller verker. Ikke gjenoppta arbeidet før hendene føles normale
igjen. Oppsøk umiddelbart lege hvis plagene vedvarer.
•Hold andre personer på trygg avstand fra arbeidsområdet.
Fare for øye- eller hodeskade
Fare
Forebyggende tiltak
•Trykkluftsdrevne verktøy kan slenge opp
gjenstander som festeelementer, metallspon,
sagspon og tilsvarende med stor hastighet,
noe som kan forårsake alvorlig øyeskade.
•Bruk alltid vernebriller, godkjent i henhold til
ANSI Z87.1, med sidebeskyttelse.
•Etterlat aldri verktøyet uten tilsyn når det er
koplet til trykkluftstilførselen. Kople alltid fra
luftslangen når verktøyet ikke benyttes.
•Trykkluft kan være farlig. Trykkluftssystemet
kan forårsake skade på mykvev som øyne,
ører osv. Partikler eller gjenstander som
følger med luftstrømmen, kan forårsake
personskade.
•For ytterligere beskyttelse bør du bruke
godkjent ansiktsvern som komplement til
vernebrillene.
•Verktøy eller tilbehør kan løsne eller gå i
stykker og deler kastes av gårde og treffe
brukeren eller andre personer i
arbeidsområdet.
•Kontroller at alt verktøy og tilbehør er riktig
montert.
Fare for brann eller eksplosjon
Fare
Forebyggende tiltak
•Slipeverktøy med papir eller skive, roterende
verktøy som bor, slagverktøy som
spikerpistol, stiftemaskin eller hammer, samt
bajonettsager og stikksager, kan generere
gnister som kan antenne brennbare
materialer.
•Bruk aldri verktøy i nærheten av brennbare
stoff som bensin, nafta, løsemidler osv.
•Arbeidsområdet skal være rent, godt ventilert
og fritt for antennbare materialer.
•Forsøk aldri å drive trykkluftsverktøy med
oksygen, kulldioksid eller annen gass på
flaske.
•Overskrid aldri nominelt maksimumstrykk for
verktøy eller tilbehør. Det kan forårsake
eksplosjon som medfører alvorlig
personskade.
•Trykkluftstilførselens matetrykk må aldri
overstige høyeste tillatte trykk for noe av
tilbehøret.
•Kople aldri verktøyet til trykkluftstilførsel med
et trykk som kan overskride 13,8 bar.
•Kontroller alltid at trykkluftstilførselen er
innstilt til verktøyets nominelle trykk før du
kopler til verktøyet.

NORSK
12
Fare for hørselsskade
Fare
Forebyggende tiltak
•Langvarig eksponering for lyden fra
trykkluftsverktøy i drift kan forårsake
permanent nedsatt hørsel.
•Benytt alltid hørselsvern i henhold til ANSI
S3.19.
Risiko ved innånding
Fare
Forebyggende tiltak
•Slipeverktøy med papir eller skive samt
kappeverktøy genererer støv og slipende
materialer som kan være skadelig for lunger
og innåndingssystem.
•Benytt alltid ansiktsmaske eller ansiktsvern
som sitter godt, ved arbeid med slikt verktøy.
•Visse materialer, for eksempel lim og tjære,
inneholder kjemikalier som avgir damp som
kan føre til alvorlig personskade ved
langvarig eksponering.
•Arbeidsområdet skal være rent, tørt og godt
ventilert.
Elektrisk fare
Fare
Forebyggende tiltak
•Bruk av trykkluftsdrevne verktøy til festing av
spenningsførende ledere, kan medføre
elektrosjokk og i verste fall dødsfall.
•Benytt aldri spikerpistol eller stifteapparat til
festing av spenningsførende ledere.
•Verktøyets grep og håndtak er ikke elektrisk
isolert. Ved kontakt med spenningsførende
ledere, blir verktøyets metalldeler
spenningsførende og brukeren får et støt
som i verste fall kan medføre dødsfall.
•Unngå kroppskontakt med jordede overflater
som rør, radiatorer, ovner og kjøleskap.
Risikoen for el-ulykker øker hvis kroppen din
jordes.
•Hvis festeelementer kommer i kontakt med
skjulte, spenningsførende ledere, får
brukeren et støt som i verste fall kan
medføre dødsfall.
•Kontroller nøye at det ikke finnes noen
skjulte strømledere, før du går i gang med
arbeidet.
Fare for fastsetting
Fare
Forebyggende tiltak
•Løsthengende hår, smykker, løstsittende
klær og lignende kan sette seg fast i verktøy
som har bevegelige deler, eller som driver
andre bevegelige deler (slipeskiver, piper
osv.). Dette kan forårsake alvorlig
personskade.
•Ikke bruk løstsittende klær eller smykker som
kan sette seg fast i bevegelige deler.
•Ikke bruk smykker, klokke eller lignende som
kan sette seg fast i bevegelige deler.
•Hold alltid hendene på trygg avstand fra
roterende deler. Sett opp eller dekk langt
hår.
•Benytt alltid egnede klær og annet
verneutstyr ved arbeid med verktøyet.
Fare for kuttskade/brannskade
Fare
Forebyggende tiltak
•Trykkluftsdrevne verktøy kan forårsake
alvorlig personskade.
•Hold hender og andre kroppsdeler borte fra
verktøyets bevegelige deler.

NORSK
13
Fare for personskade
Fare
Forebyggende tiltak
•Hvis verktøyet etterlates uten tilsyn med
luftslangen tilkoplet, kan uvedkommende
starte det og forårsake personskade.
•Kople alltid fra luftslangen når verktøyet ikke
brukes. Oppbevar verktøyet utilgjengelig for
barn og uerfarne personer.
•Trykkluftsdrevne verktøy kan slenge opp
festeelementer eller andre gjenstander.
•Benytt bare deler, festeelementer og tilbehør
som produsenten anbefaler.
•Arbeidsområdet skal holdes rent. Hold barn
og andre personer på trygg avstand når
verktøyet er i bruk.
•Arbeidsområdet skal holdes godt opplyst.
•Nøkkel eller annet utstyr som sitter igjen på
en roterende del på et verktøy, kan forårsake
personskade.
•Fjern skrunøkler og lignende før du starter
verktøyet.
•Bruk aldri dekkpumpemunnstykker ved
renblåsing. Det kan forårsake alvorlig
personskade.
•Ikke bruk dekkfyllingsmunnstykket ved
renblåsing.
•Alvorlig personskade kan oppstå hvis et
trykkluftsdrevet verktøy startes utilsiktet ved
vedlikehold eller bytte av verktøy.
•Kople alltid fra luftslangen før smøring og før
montering av verktøy og/eller tilbehør.
•Bær aldri verktøyet ved slangen.
•Unngå utilsiktet start. Ikke bær verktøyet
med fingeren mot avtrekkeren når verktøyet
er koplet til trykkluftstilførselen.
•Reparasjon skal utføres utelukkende av
kvalifisert servicerepresentant.
•Trykkluftsverktøy kan framkalle bevegelse i
arbeidsstykket ved kontakt, noe som kan
medføre personskade.
•Sikre arbeidsstykket med klemmer eller
tilsvarende, slik at det ikke kan bevege seg.
•Skjødesløshet eller manglende
konsentrasjon kan føre til at du mister
kontrollen over verktøyet, noe som kan
medføre personskade.
•Benytt aldri trykkluftsverktøy når du er
påvirket av medikamenter eller alkohol.
•Ikke strekk deg for langt. Ha alltid godt
fotfeste og god balanse.
•Hold håndtakene rene, tørre og fri for olje og
fett.
•Vær oppmerksom. Vær alltid forsiktig. Bruk
sunn fornuft. Ikke bruk verktøy når du er
trøtt.
•Verktøy og tilbehør (for eksempel slipeskiver,
trekkere, piper, bor, spikerpistoler,
stiftemaskiner) av dårlig kvalitet eller som er
uegnede for formålet eller skadde, kan
sprenges under bruk, og deler kan slynges
ut og forårsake alvorlig personskade.
•Benytt bare verktøy og tilbehør som tåler
verktøyets merketurtall.
•Benytt aldri verktøy som har falt, vært utsatt
for slag eller støt eller er skadet.
•Benytt bare piper som er godkjent for
slagverktøy, sammen med
slagmuttertrekkere.
•Ikke belast verktøyet for hardt. La verktøyet
gjøre jobben.
•Festeelementer kan bli slengt av gårde og
forårsake alvorlig personskade eller skade
på eiendom.
•Rett aldri verktøyets utløpsåpning mot deg
selv eller andre.
•Trykk aldri på avtrekkeren hvis ikke
verktøyets kontaktsikkerhetssperre er trykt
mot arbeidsstykket.
•Forsøk aldri å drive festeelementer inn i
harde materialer som stål, betong eller
fliser/klinker.
•Driv aldri ett festeelement inn over et annet.
•Plasser verktøyspissen presist, slik at
festeelementene drives inn på ønsket sted.

NORSK
14
•Manglende vedlikehold av verktøy og
tilbehør kan forårsake funksjonsfeil som
medfører alvorlig personskade.
•Vedlikehold og ta vare på verktøyet.
•Hold skjæreverktøy skarpe og rene.
Skjæreverktøy som vedlikeholdes riktig og
har skarpe egger, låser seg sjeldnere og er
lettere å kontrollere.
•Et verktøy som er skadd, kan eksplodere.
•Kontroller at bevegelige deler er korrekt
justert og beveger seg fritt, at ingen deler er
feil montert eller ødelagt samt at det ikke
foreligger andre forhold som kan påvirke
funksjonen. Hvis verktøyet er skadet, må det
repareres før det tas i bruk igjen.
•Benytt bare tilbehør som anbefales av
produsenten av det aktuelle verktøyet.
•Tilbehør som ikke er beregnet for det
aktuelle verktøyet, medfører fare for
personskade.
TEKNISKE DATA
Slipeskive
125 mm
Tomgangsturtall
11 000 varv/min
Gjennomsnittlig luftforbruk
170 l/min
Driftslufttrykk
6,2 bar
Luftinntak
1/4”
Luftslange
3/8” innv. diam.
Total lengde
230 mm
Nettovekt
1,671 kg
Lydeffektsnivå, LwA
98 dB(A), K= 3 m/s2
Lydtrykksnivå, LpA
87 dB (A), K= 3 m/s2
Maks vibrasjonsnivå
2,43 m/s2, K= 1,5 m/s2
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon og støy, som er målt i henhold til standardiserte testmetoder, kan brukes
til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.
Maleverdiene er fastsatt i henhold til EN ISO 11148-7-2012.
ADVARSEL!Det faktiske vibrasjons- og støy nivået under bruk av verktøy kan skille seg fra den angitte
totalverdien, avhengig av hvordan verktøyet brukes og materialet som prosessert. Finn derfor ut hvilke
sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering
under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er
avslått, og når det kjøres på tomgang, utover igangsettingstiden).
BESKRIVELSE
1. Trykkluftsverktøy
2. Luftslange, innv.
diam. 3/8"
3. Smører
4. Trykkregulator
5. Filter
6. Avstengningsventil
7. Vibrasjonsdempende slange
8. Hurtigkopling
9. Tøm daglig
10. Rør og tilkopling, minst 1/2’’
11. Lufttørker
12. Rør og tilkopling, minst 1"
13. Kompressor
14. Automatisk drenering
15. Tøm daglig

NORSK
15
BRUK
Trykkluftstilførsel
1. Kontroller at den aktuelle kompressoren gir tilstrekkelig luftgjennomstrømming.
2. Verktøyet skal alltid være avslått når det koples til trykkluftstilførselen.
3. Normalt driftslufttrykk for verktøyet er 6,2 bar. For høyt trykk og forurenset luft gjør at verktøyet
slites urimelig fort, og kan dessuten medføre fare for skade på personer eller eiendom.
4. Tapp daglig ut eventuelt vann fra kompressorens luftbeholder og tøm luftslangene for eventuelt
oppsamlet kondensvann. Ellers kan vann fra luftslangene trenge inn i verktøyet og skade det.
5. Rengjør luftinnløpsfilterpatronen hver uke. Illustrasjonen nedenfor viser anbefalt tilkopling.
6. Ved svært lange slanger (vanligvis lengre enn 8 meter), skal ledningstrykket økes for å
kompensere for trykkfallet. Minste innvendige diameter for slangen er 1/4''. Koplinger skal ha
samme innvendige diameter. Normalt anbefales luftslange med en innvendig diameter på 3/8'' for å
oppnå beste verktøyfunksjon.
7. Benytt egnede slanger og koplinger. Vi anbefaler ikke at hurtigkoplinger koples direkte til verktøyet,
fordi de kan forårsake funksjonsfeil som følge av vibrasjon. Kople i stedet en slange til verktøyet og
monter en hurtigkopling mellom luftslangen fra kompressoren og den vibrasjonsdempende slangen
som er fastmontert på verktøyet.
8. Kontroller hver slange med tanke på slitasje før bruk. Kontroller at alle tilkoplinger er korrekt utført.
Bruk
1. Smør verktøyet før bruk i henhold til anvisningene i
avsnittet om vedlikehold.
2. Monter håndtaket i det gjengede hullet på verktøyet
3. Smør tannhjulene ved å skru ut skruen med en
skrutrekker (følger ikke med) og påføre fett i skruehullet
med en fettsprøyte (følger ikke med).Tannhjulene skal
smøres hver arbeidsdag.

NORSK
16
4. Klingebeskyttelsen av metall kan vris til ønsket stilling.
Løsne skruene med en skrunøkkel, og flytt beskyttelsen.
Sett den tilbake, og stram alle fire skruene før verktøyet
brukes.
5. Fjern flensmutteren, og plasser en 5" slipeskive (følger
ikke med) på spindelen. Trekk til flensmutteren på
spindelen med hakenøkkelen mens du holder fast
spindelen med den andre skiftenøkkelen.
OBS! Bruk kun skiver som har minst like høyt tillatt turtall som
verktøyet.
6. Fjern lokket over luftinntaket og kople luftslangen til
verktøyet. Sett lufttrykket til 6,2 bar.
7. Før frem avtrekkersperren, og trykk inn avtrekkeren.
Verktøyets turtall øker jo lenger avtrekkeren trykkes inn.
Verktøyet begynner å rotere.

NORSK
17
VEDLIKEHOLD
Smør verktøyet med trykkluftsolje (følger ikke med) daglig eller før hver bruk.
Trykkluftsolje finnes i velassorterte jernvareforretninger. Olje SAE 10 eller symaskinolje eller lignende,
med fuktabsorbent, korrosjonsinhibitorer, metallvaskemiddel og EP-tilsetning kan benyttes. Ikke bruk
renseolje.
Ved kontinuerlig drift skal verktøyet smøres hver eller annenhver time. Verktøyet kan smøres med et
ledningsmontert smøreapparat eller manuelt. Følg anvisningene nedenfor for manuell smøring.
1. Kople fra trykkluftstilførselen.
2. Påfør noen dråper trykkluftsolje i verktøyets
luftinntak. Ikke bruk olje med høy viskositet.
Det kan forringe verktøyets funksjon.
3. Kople verktøyet til trykkluftstilførselen. Kjør verktøyet uten belastning i noen sekunder for å fordele
oljen. Eventuell overskytende olje kan slynges ut fra chucken. Hold verktøyet i en trygg retning.
4. Før du legger bort verktøyet etter bruk, kopler du fra luftslangen og påfører 4–5 dråper trykkluftsolje
i luftinntaket. Sett luftslangen på plass igjen og kjør verktøyet i cirka 30 sekunder for å fordele oljen
jevnt. Dette gjør at verktøyet holder lengre.
5. Ikke oppbevar verktøyet fuktig. Det kan medføre korrosjonsskader på mekanismen. Smør alltid
verktøyet før oppbevaring.
6. Utslitt produkt skal leveres til gjenvinning i henhold til gjeldende regler. Verktøyet skal ikke brennes.

NORSK
18
FELSØKING
Problem
Mulig årsak
Tiltak
Verktøyet går
lan
gsomt eller ikke
i det hele tatt.
1. Verktøyet er
tiltettet.
2. Ingen olje i
verktøyet.
3. Lavt lufttrykk.
4. Luftslangen lekker.
5. Trykkfall.
6. Slitte rotorblad.
7. Det kommer vann
ut gjennom
verktøyets luftutløp.
1. Rengjør verktøyet med trykkluftsolje eller med
løsemidler.
2. Smør verktøyet i henhold til smøreanvisningene.
3. a. Still inn regulatoren på verktøyet til maks.
b. Still inn regulatoren på kompressoren til høyeste
tillatte driftstrykk for verktøyet (6,2 bar).
4. Trekk til og tett eventuelle lekkende tilkoplinger.
Bruk tetningsteip.
5. a. Benytt slange med riktig dimensjon. Lang slange
eller verktøy med stort luftforbruk kan kreve en
innvendig slangediameter på 1/2" eller større,
avhengig av den totale slangelengden.
b. Ikke bruk flere slanger sammenkoplet med
hurtigkoplinger. Det fører til trykkfall og gjør at
verktøyet fungerer dårligere. Kople sammen
slangene direkte.
6. Bytt ut rotorbladene.
7. Tapp ut vannet fra luftbeholderen (se håndboken
for kompressoren). Smør verktøyet og kjør til du
ikke merker mer vann. Smør verktøyet igjen og kjør
1–2 sekunder.
Unormale
vibrasjoner og/eller
varme i verktøyet.
Feil smøring.
Følg smøreanvisningene.
OBS! Kontakt forhandleren ved problemer som ikke behandles i dette feilsøkingsskjemaet.

POLSKI
19
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
W razie pytań dotyczących produktu skontaktuj się z dystrybutorem.
Nieprawidłowe używanie i nieodpowiednia konserwacja produktu mogą doprowadzić do poważnych
obrażeń ciała i/lub uszkodzeń mienia. Przed użyciem dokładnie przeczytaj wszystkie ostrzeżenia.
Podczas pracy z narzędziami pneumatycznymi stosuj zawsze podstawowe środki bezpieczeństwa, aby
zmniejszyć ryzyko obrażeń ciała.
•Wymień naklejki ostrzegawcze, które stały się nieczytelne lub odpadły.
•Nie używaj narzędzia w inny sposób niż zgodny z przeznaczeniem.
•Zbyt wysokie ciśnienie powietrza lub długotrwała praca bez obciążenia skraca żywotność
narzędzia i niesie ze sobą ryzyko obrażeń ciała lub uszkodzenia mienia.
•Sprawdzaj wąż pneumatyczny pod kątem zużycia i chroń go przed wysoką temperaturą i ostrymi
krawędziami. Nie przenoś narzędzia, trzymając za wąż pneumatyczny.
•Upadki są częstą przyczyną obrażeń ciała i śmierci. Uważaj na zagięcia węża w zasięgu twoich
ruchów oraz w miejscu pracy. Uważaj także na tę część węża, która jest przymocowana do
narzędzia na stałe.
•Używanie narzędzia w trybie ciągłym oraz nieodpowiednie warunki pracy mogą doprowadzić do
kontuzji rąk. Zaprzestań pracy z narzędziem, jeśli czujesz ból lub sztywnienie w rękach. Nie
podejmuj pracy, dopóki nie odzyskasz prawidłowej kondycji rąk. W razie utrzymujących się
dolegliwości niezwłocznie skontaktuj się z lekarzem.
•Upewnij się, czy osoby postronne przebywają w bezpiecznej odległości od miejsca pracy.
Ryzyko zranienia oczu lub głowy
Czynnik ryzyka
Środki zapobiegawcze
•Narzędzia pneumatyczne mogą wprawiać
w ruch przedmioty, takie jak elementy
mocujące, opiłki metalu, wióry itp., co może
doprowadzić do poważnego zranienia oczu.
•Noś zawsze okulary ochronne wyposażone
w osłony boczne i zgodne z normą
ANSI Z87.1.
•Nigdy nie pozostawiaj bez nadzoru
narzędzia podłączonego do źródła
sprężonego powietrza. Zawsze odłączaj wąż
pneumatyczny, gdy nie używasz narzędzia.
•Sprężone powietrze może stanowić
zagrożenie. Układ sprężonego powietrza
może powodować obrażenia tkanek
miękkich, takich jak oczy, uszy itd. Cząstki
lub przedmioty przenoszone przez strumień
sprężonego powietrza mogą spowodować
obrażenia ciała.
•Poza okularami ochronnymi należy stosować
maskę ochronną, stanowiącą dodatkową
osłonę.
•Narzędzia lub akcesoria mogą się
poluzować lub pęknąć, a ich części mogą
zostać wyrzucone w powietrze i uderzyć
operatora lub inne osoby znajdujące się
w miejscu pracy.
•Upewnij się, czy wszystkie narzędzia
i akcesoria są zamontowane prawidłowo.
Ryzyko pożaru lub wybuchu
Czynnik ryzyka
Środki zapobiegawcze
•Narzędzia szlifujące przy użyciu papieru lub
tarczy, narzędzia obracające się
(np. wiertarki), narzędzia udarowe
(np. pistolety do zszywek i gwoździ) lub
młoty, a także pilarki szablaste i wyrzynarki
mogą wytwarzać iskry, stwarzające ryzyko
zapalenia łatwopalnych materiałów.
•Nigdy nie używaj narzędzia w pobliżu
substancji łatwopalnych, takich jak benzyna,
ropa, rozpuszczalnik itd.
•Miejsce pracy powinno być czyste, dobrze
wentylowane i pozbawione łatwopalnych
materiałów.
•Nigdy nie próbuj zasilać narzędzi
pneumatycznych tlenem, dwutlenkiem węgla
lub innym gazem z butli.

POLSKI
20
•Nie przekraczaj maksymalnego nominalnego
ciśnienia określonego dla narzędzia
i akcesoriów. Może to wywołać eksplozję,
powodującą poważne obrażenia ciała.
•Ciśnienie dopływu sprężonego powietrza nie
może przekraczać maksymalnego ciśnienia
dozwolonego dla każdego z akcesoriów.
•Nigdy nie podłączaj narzędzia do źródła
sprężonego powietrza, którego ciśnienie
może przekraczać 13,8 bara.
•Przed podłączeniem narzędzia zawsze
sprawdzaj, czy ciśnienie dopływu
sprężonego powietrza ustawione jest
odpowiednio do ciśnienia znamionowego
narzędzia.
Ryzyko uszkodzenia słuchu
Czynnik ryzyka
Środki zapobiegawcze
•Długotrwałe narażenie na hałas pracujących
narzędzi pneumatycznych może
doprowadzić do trwałego uszkodzenia
słuchu.
•Zawsze używaj środków ochrony słuchu
zgodnych z normą ANSI S3.19.
Ryzyko przy wdychaniu
Czynnik ryzyka
Środki zapobiegawcze
•Narzędzia szlifujące przy użyciu papieru lub
tarczy oraz narzędzia tnące wytwarzają pył
i substancje szkodliwe dla płuc i układu
oddechowego.
•Zawsze stosuj odpowiednie maski ochronne
lub przeciwpyłowe podczas pracy z takimi
narzędziami.
•Niektóre substancje, takie jak klej i smoła,
zawierają związki chemiczne, wytwarzające
opary, które przy długotrwałym kontakcie
mogą doprowadzić do poważnych obrażeń
ciała.
•Miejsce pracy powinno być czyste, suche
i dobrze wentylowane.
Zagrożenie elektryczne
Czynnik ryzyka
Środki zapobiegawcze
•Stosowanie narzędzi pneumatycznych do
mocowania przewodów pod napięciem może
prowadzić do porażenia prądem,
a w najgorszym wypadku do śmierci.
•Nigdy nie używaj pistoletów do gwoździ lub
zszywek w celu zamontowania przewodów
pod napięciem.
•Uchwyt i rączka narzędzia nie są izolowane
elektrycznie. W przypadku kontaktu
z przewodem pod napięciem metalowe
części narzędzia ulegną naładowaniu,
a operator zostanie porażony prądem, co
w najgorszym wypadku może doprowadzić
do śmierci.
•Unikaj bezpośredniego kontaktu
z uziemionymi powierzchniami, takimi jak:
rury, grzejniki, kuchenki i lodówki. Ryzyko
porażenia prądem zwiększa się, jeśli twoje
ciało jest uziemione.
•Jeżeli element mocujący zetknie się
z ukrytym przewodem pod napięciem,
operator zostanie porażony prądem, co w
najgorszym wypadku może doprowadzić do
śmierci.
•Przed rozpoczęciem pracy sprawdź
dokładnie, czy w obrabianych miejscach nie
ma ukrytych przewodów elektrycznych.
