Meec tools 009460 User manual

1500 W CROSSCUT/MITRE SAW 1500 W KAPP-/GJÆRSAG
1500 W KAP-/GERSÅG
OPERATING INSTRUCTIONS BRUKSANVISNING
BRUKSANVISNING INSTRUKCJA OBSŁUGI
1500 W PILARKI UKOSOWEJ
Important! Read the user instructions
carefully before use. Save them for future
reference. (Translation of the original
instructions)
Viktig! Les bruksanvisningen nøye før
bruk. Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning)
Viktigt! Läs bruksanvisningen noggrant
innan användning. Spara den för framtida
behov. (Bruksanvisning i original)
Ważne! Przed użyciem uważnie
przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość. (Tłumaczenie
oryginalnej instrukcji)
1500 W
CROSSCUT/MITRE SAW
Item no. 009460

Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
20191213
© Jula AB
Jula AB, Box 363, 532 24 SKARA
För senaste version av bruksanvisningen se www.jula.com
Nyeste versjon av bruksanvisningen nner du på
www.jula.com
Najnowsza wersja instrukcji obsługi znajduje się na
www.jula.com
For latest version of operating instructions, see
www.jula.com
Distributör/Distributør/Dystrybutor/Distributor
Jula Norge AS, Solheimsveien 30,
1473 LØRENSKOG
Tillverkare/Produsent/Producenci/ManufacturerVärna om miljön!
Får inte slängas bland hushållssopor! Denna produkt
innehåller elektriska eller elektroniska komponenter
som ska återvinnas. Lämna produkten för återvinning
på anvisad plats, till exempel kommunens
återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår kundservice på
telefon [phone].
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
kundeservice på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components that
should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling
station.
Jula reserves the right to make changes. In the event of
problems, please contact our customer service.
www.jula.com

EU DECLARATION OF CONFORMITY
EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
EU SAMSVARSERKLÆRING
DEKLARACJA ZGODNOŚCI UE
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
This declaration of conformity is issued under the sole responsibility of the manufacturer
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar
Denne samsvarserklæring er utstedt under ansvaret til produsenten
Niniejsza deklaracja zgodności wydana zostaje na wyłącznąodpowiedzialność producenta
CROSSCUT/MITRESAW / KAP/GERSÅG
KAPP-/GJÆSAG/ PILARKA POPRZECZNA/UKOŚNA
230V, S1 1500W; S6 25% 1800W, 216mm
Item number / Artikelnummer / Artikkelnummer / Numer artykułu
009460
Conforms to the following directives, regulations and standards / Överensstämmer med följande direktiv, förordningar och standarder:
Er i samsvar med følgende direktiver, forordning og standarder / Sązgodne z następującymi dyrektywami, regulacja i normami:
Machinery Directive 2006/42/EC
EN 62841-1:2015, EN 62841-3-9:2015+A11
Electromagnetic Compatibility 2014/30/EU
EN 5514:2017, EN 55014:2015
EN 61000-2-3:2014, EN 61000-3-11:2000
RoHS Directive 2011/65/EU and (EU) 2015/863
EN 50581:2012
This product was CE marked in year -19
Name and address of the person authorised
to compile the technical file:
Jonas Backstad
Box 363, SE-532 37 Skara, Sweden
Imięi nazwisko osoby odpowiedzialnej za
przygotowanie dokumentacji technicznej:
Skara 2019-07-01 
Tony Vester
BUSINESS AREA MANAGER

1
2 3
16
12
14
1 2
3
22
24
21 8 17 18
9
7
6
5
4
23
21
35
25
36

4
6
8
5
7
9
29
33
32
31
30
31
36
6
13
1

10
12
14
11
13
15
b
27
26
29
a

SE
7
elolycksfall.
• Om verktyget används utomhus, använd
endast förlängningssladd som är godkänd
för utomhusbruk. Sladd avsedd för
utomhusbruk minskar risken för
elolycksfall.
• Om det inte går att undvika att använda
elverktyg i fuktig miljö, använd
jordfelsbrytarskyddad nätanslutning.
Jordfelsbrytare minskar risken för
elolycksfall.
PERSONLIG SÄKERHET
• Var uppmärksam. Var hela tiden försiktig
och tillämpa sunt förnuft vid arbete med
elverktyg. Använd aldrig elverktyg vid
trötthet eller vid påverkan av droger,
alkohol eller läkemedel. Ett ögonblicks
bristande uppmärksamhet vid arbete med
elverktyg kan leda till allvarlig
personskada.
• Använd personlig skyddsutrustning.
Använd skyddsglasögon.
Säkerhetsutrustning som
dammltermask, halkfria skyddsskor,
skyddshjälm och hörselskydd, alltefter
verktygets typ och användning, minskar
risken för personskada.
• Undvik oavsiktlig start. Kontrollera att
strömbrytaren är i frånslaget läge innan
stickproppen eller batteriet sätts i eller
verktyget lyfts/bärs. Olycksrisken är stor
om elverktyg bärs med ett nger på
strömbrytaren eller om ström ansluts till
verktyg vars strömbrytare är i startläge.
• Avlägsna ställnycklar och liknande innan
verktyget startas. Nyckel eller liknande
som sitter kvar på en roterande del på
verktyget kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden
säkert fotfäste och god balans. Det ger
bättre kontroll över elverktyget i oväntade
situationer.
• Använd lämpliga kläder. Använd inte löst
sittande kläder eller smycken. Håll hår,
kläder och handskar borta från rörliga
SÄKERHETSANVISNINGAR
VARNING!
Läs alla varningar, säkerhetsanvisningar och
andra anvisningar. Om inte alla anvisningar
och säkerhetsanvisningar följs nns risk
för elolycksfall, brand och/eller allvarlig
personskada. Spara dessa anvisningar och
säkerhetsanvisningar för framtida behov.
ARBETSOMRÅDE
• Arbetsområdet ska hållas rent och väl
upplyst. Belamrade och mörka utrymmen
ökar risken för skador.
• Använd inte elverktyg i explosiv miljö,
exempelvis i närheten av brännbara
vätskor, gaser eller damm. Elverktyg
genererar gnistor som kan antända
damm eller ångor.
• Håll barn och kringstående personer på
säkert avstånd när elverktyg används
Distraktion kan leda till förlust av
kontrollen över verktyget.
ELSÄKERHET
• Elverktygets stickpropp måste passa till
nätuttaget. Ändra aldrig stickproppen på
något sätt. Använd aldrig adapter
tillsammans med jordade elverktyg. Icke
modierade stickproppar och passande
nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor
som rör, radiatorer, spisar och kylskåp.
Risken för elolycksfall ökar om kroppen
jordas.
• Utsätt inte elverktyg för regn eller fukt.
Om vatten kommer in i ett elverktyg ökar
risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för
att bära eller dra verktyget och dra inte i
sladden för att dra ut stickproppen.
Skydda sladden från värme, olja, skarpa
kanter och rörliga delar. Skadade eller
trassliga sladdar ökar risken för

SE
8
orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena.
Skärande verktyg som underhålls korrekt
och har vassa eggar kärvar mindre ofta
och är lättare att kontrollera.
• Använd elverktyget, tillbehör, bits etc. i
enlighet med dessa anvisningar, med
beaktande av rådande arbetsförhållanden
och den uppgift som ska utföras. Det kan
vara farligt att använda elverktyg för
andra ändamål än de är avsedda för.
• Håll handtag och greppytor rena, torra
och fria från olja och fett. Hala handtag
och greppytor gör verktyget svårt att
hålla.
SERVICE
• Elverktyget får endast servas av
kvalicerad personal som använder
identiska reservdelar. Detta säkerställer att
elverktyget förblir säkert.
SÄRSKILDA SÄKERHETSANVISNINGAR
FÖR KAP/GERSÅGAR.
• Alla varningssymboler på elverktyget
måste alltid vara väl synliga.
• Ställ ingenting ovanpå verktyget. Om
verktyget välter eller om du råkar komma
åt sågklingan kan det leda till allvarliga
skador.
• Kontrollera att klingskyddet fungerar som
det ska och rör sig fritt. Kläm aldrig fast
klingskyddet i öppet läge.
• Försök aldrig städa bort träbitar, sågspån
eller liknande från sågen medan den är
igång. Ställ först sågarmen i viloläge och
stäng av elverktyget med strömbrytaren.
• För endast sågklingan mot arbetsstycket
medan sågen är igång. Det är annars risk
för kast om sågklingan fastnar i
arbetsstycket.
• Håll handtagen torra, rena och fria från
olja och fett. Feta och oljiga handtag är
halkiga och gör att du kan tappa
delar. Löst sittande kläder, smycken och
långt hår kan fastna i rörliga delar.
• Om det nns utrustning för
dammutsugning och -uppsamling ska
denna anslutas och användas korrekt.
Sådana anordningar kan minska risken för
problem som orsakas av damm.
• Låt inte vana vid arbete med liknande
verktyg göra dig överdrivet självsäker och
få dig att åsidosätta
säkerhetsanvisningarna för verktyget. Kom
ihåg att en bråkdels sekunds
ouppmärksamhet eller slarv räcker för att
orsaka allvarlig personskada
ANVÄNDNING OCH SKÖTSEL AV
ELVERKTYG
• Tvinga inte elverktyget. Använd rätt
elverktyg för det planerade arbetet.
Verktyget fungerar bättre och säkrare med
den belastning det är avsett för.
• Använd inte verktyget om det inte går att
slå av och på det med strömbrytaren.
Elverktyg som inte kan styras med
strömbrytaren är farliga och måste
repareras.
• Dra ut sladden och/eller ta ut batteriet
innan justeringar görs, tillbehör byts ut
eller elverktyg ställs undan. Sådana
förebyggande säkerhetsåtgärder minskar
risken för att elverktyget startas
oavsiktligt.
• Elverktyg som inte används ska förvaras
utom räckhåll för barn. Låt aldrig barn
eller personer som inte känner till
elverktyget eller har tagit del av dessa
anvisningar använda det. Elverktyg är
farliga om de används av oerfarna
personer.
• Underhåll elverktygen. Kontrollera att
rörliga delar är korrekt justerade och rör sig
fritt, att inga delar är felmonterade eller
trasiga samt att inga andra faktorer
föreligger som kan påverka funktionen. Om
elverktyget är skadat måste det repareras
innan det används igen. Många olyckor

SE
9
den. Är det fel på inmatningsplattan kan
du skada dig på sågklingan.
• Kontrollera sladden regelbundet. Om den
är skadad ska den bytas av behörig
servicerepresentant. Är
förlängningssladden skadad ska den bytas
ut. På så sätt bibehålls säkerheten.
• Förvara alltid elverktyget på ett säkert
sätt. Förvaringsplatsen måste vara torr
och låsbar så att verktyget inte skadas
under förvaringen och att ingen obehörig
kan komma åt det.
• Lämna inte verktyget utan uppsikt förrän
det stannat helt. Kapverktyg som
fortfarande rör sig kan orsaka skador.
• Använd inte elverktyget om sladden är
skadad. Rör inte vid den skadade sladden,
och dra ut stickproppen om sladden
skadats under arbetets gång. Skadade
sladdar ökar risken för elstötar.
NEDRE KLINGSKYDD
• Använd aldrig produkten om inte det
nedre klingskyddet är monterat. Om det
nedre klingskyddet skadas eller inte
fungerar, stäng omedelbart av produkten
och dra ut stickproppen. Använd inte
produkten förrän den reparerats.
Kontrollera att regelbundet att det nedre
klingskyddet fungerar korrekt. Rengör vid
behov det nedre klingskyddet med en
fuktig trasa.
.
MINIMERING AV BULLER OCH
VIBRATION
• Planera arbetet så att exponering för
kraftiga vibrationer fördelas över längre tid.
• För att begränsa buller och vibration vid
användning, begränsa användningstiden,
använd driftlägen med låg vibrations- och
bullernivå och använd lämplig
skyddsutrustning.
• Vidta nedanstående åtgärder för att
minimera riskerna till följd av exponering
kontrollen.
• Det får inte nnas verktyg, sågspån eller
liknande på elverktygets arbetsyta när du
ska såga. Bara arbetsstycket får nnas där.
Mindre träbitar eller andra föremål som
kommer i kontakt med den roterande
sågklingan kan slungas iväg mot
användaren i hög hastighet.
• Håll golvet rent från sågspån och andra
materialrester. Du kan halka eller snava
på dem.
• Spänn alltid fast arbetsstycket ordentligt.
Det är säkrare att spänna fast
arbetsstycket med en tving än att hålla
det i handen. Såga inte i arbetsstycken
som inte sitter fast tillräckligt väl. I annat
fall hamnar din hand alldeles för nära den
roterande sågklingan.
• Använd bara elverktyget för den typ av
material som det är avsett för. Det kan
annars bli överhettat.
• Om sågklingan fastnar ska du stänga av
elverktyget och hålla fast arbetsstycket tills
sågklingan slutat rotera. För att undvika
kast får du inte försöka få loss
arbetsstycket förrän sågklingan har
stannat. Ta reda på varför sågklingan
fastnade och åtgärda problemet innan du
startar verktyget igen.
• Använd aldrig slöa, spruckna, böjda eller
skadade sågklingor. Klingor med slöa eller
sneda sågtänder leder till smala sågsnitt.
Då ökar friktionen, risken för att
sågklingan fastnar och risken för kast.
• Använd alltid sågklingor av rätt storlek
och med rätt monteringshål (t.ex.
stjärnformiga eller runda). Sågklingor
som inte passar sågens fäste förlorar
snabbt sin rundhet, och blir då
svårkontrollerade. Använd aldrig
sågklingor av snabbstål (HSS-stål). Den
typen av klingor går lätt sönder.
• Rör inte vid sågklingan efter avslutad
sågning förrän den har svalnat. Klingan
blir mycket varm under sågningen.
• Använd aldrig verktyget utan
inmatningsplatta. Är plattan trasig, byt ut

SE
10
Skyddsklass II.
Godkänd enligt gällande
direktiv/förordningar.
Kasserad produkt ska återvinnas
enligt gällande bestämmelser.
TEKNISKA DATA
Märkspänning 220-240 V ~50 Hz
Eektförbrukning:
S1 1500 W / S6 25 % 1800 W
Klinga, dimension:
Øy 216 mm, Øi 30 mm x 2,4 mm
Antal tänder 24 st
Varvtal 0 – 5200 /min
Vridbord - 45° / 0° / 45°
Sågkapacitet (max.)
0°/ 0° 305 x 65 mm
45°/ 0° 215 x 65 mm
0°/45° 305 x 36 mm
45°/45° 215 x 36 mm
Skyddsklass II
Laserklass 2
Våglängd laser 650 nm
Lasereekt ≤ 1 mW
Ljudtrycksnivå, LpA 95,5 dB(A), K=3 dB
Ljudeektsnivå, LwA 108,5 dB(A), K=3 dB
Kabellängd 1,8 m
Vikt 13 kg
Använd alltid hörselskydd!
Det deklarerade värdet för vibration och
buller, som har uppmätts i enlighet med
för vibration och/eller buller:
– Använd verktyget endast i enlighet
med dessa anvisningar.
– Kontrollera att verktyget är i gott
skick.
– Använd tillbehör i gott skick, som är
lämpliga för uppgiften.
– Håll stadigt i handtag/greppytor.
– Underhåll och smörj verktyget i
enlighet med dessa anvisningar.
LASER
• Titta inte direkt på strålen.
• Rikta aldrig laserstrålen mot reekterande
ytor och personer eller djur. Även en
laserstråle med låg eekt kan skada
ögonen.
• Om arbetssätten som tillämpas avviker
från dem som beskrivs här, nns det risk
för farlig exponering av strålningen.
• Öppna aldrig lasermodulen.
• Det är inte tillåtet att göra några
ändringar på lasern för att höja laserns
eekt.
• Tillverkaren övertar inget ansvar för
skador som har uppstått av att
säkerhetsanvisningarna har missaktats.
SYMBOLER
Läs bruksanvisningen.
Laserstråle. Titta inte in i strålen.
Laserklass 2.
P0: ≤1 mW
λ: 650 nm
EN 60825-1: 2014

SE
11
17. Skala (vridbord)
18. Visare (vridbord)
19. Inställningsskruv 0°
20. Inställningsskruv 45°
21. Arbetsstyckestöd
22. Arbetsstyckehållare
23. Vridbordsinsats
24. Rörligt anhåll, bordvinkelberoende
25. Låsskruv för arbetsstyckestöd
26. Inställningsskruv för vinkelanhåll 90°
27. Inställningsskruv för vinkelanhåll 45°
28. Låsmutter
29. Inställningsskruv för anhåll
30. Spånutlopp
31. Klingcentrumskruv
32. Planbricka
33. Yttre tryckbricka
34. Låsskruv för rörligt anhåll
35. Insexnyckel 6 mm
36. Strömbrytare för laser
HANDHAVANDE
ALLMÄNT
• Placera produkten på ett stabilt underlag,
till exempel en arbetsbänk, och skruva
fast den.
• Montera alla kåpor och skydd korrekt
innan produkten används.
• Kontrollera att sågklingan roterar fritt.
• Kontrollera att arbetstycket är fritt från
skruv, spik och andra främmande föremål.
• Innan strömbrytaren slås till, kontrollera
att sågklingan är korrekt monterad och
att alla rörliga delar löper lätt och
obehindrat.
standardiserad testmetod, kan användas för
att jämföra olika verktyg med varandra och
för en preliminär bedömning av exponering.
Mätvärdena har fastställts i enlighet med
EN 62841-3-9:2015.
VARNING!
Den faktiska vibrations- och bullernivån
under användning av verktyg kan skilja sig
från det angivna totalvärdet beroende på
hur verktyget används samt vilket material
som bearbetas. Identiera därför de
säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln
såsom tiden när verktyget är avstängt
och när den körs på tomgång, utöver
igångsättningstiden)

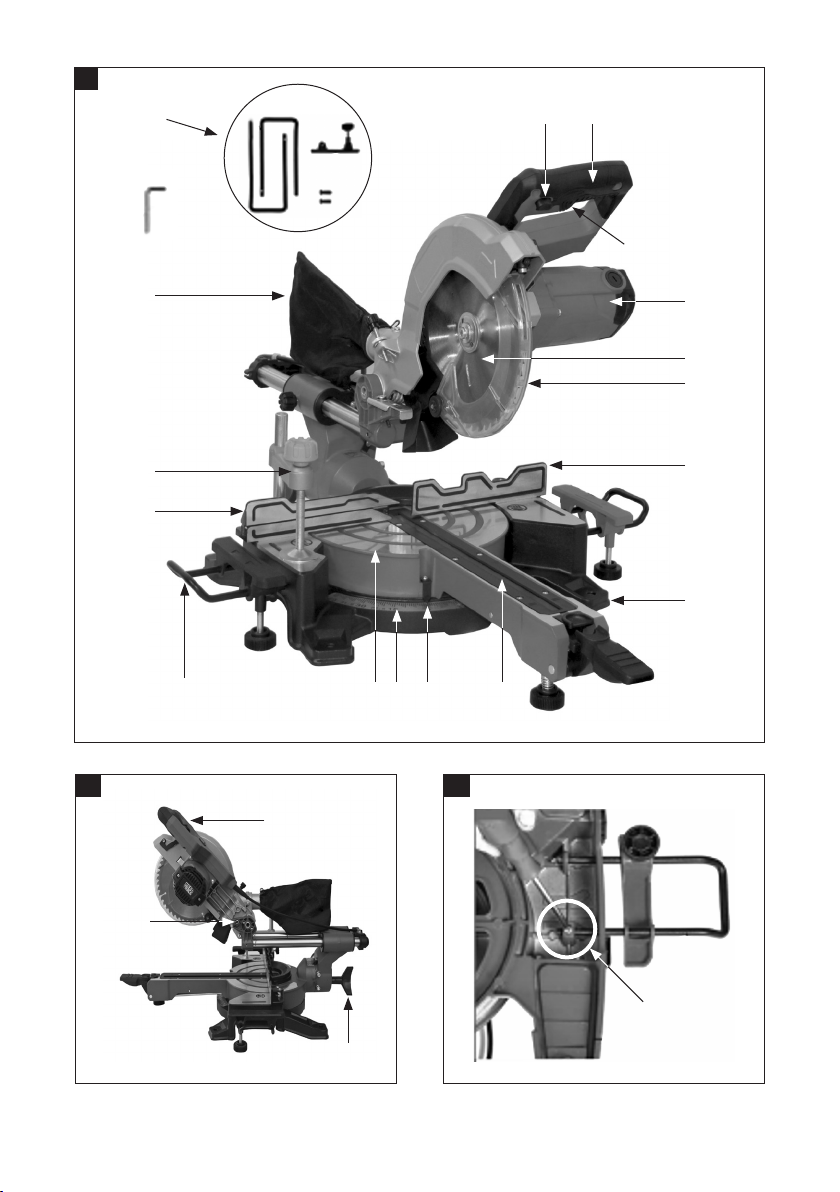

BESKRIVNING
BILD 1-15
1. Spärrknapp
2. Handtag
3. Strömbrytare
4. Såghuvud
5. Sågklinga
6. Rörligt klingskydd
7. Fast anhåll
8. Vridbord
9. Fast bottenplatta
10. Spärrskruv för vridbord
11. Visare
12. Spännhandtag
13. Spindelspärr
14. Spånsäck
15. Skala
16. Säkringssprint

SE
12
• Såghuvudet (4) kan lutas upp till 45° åt
vänster om spännhandtaget (12) lossas.
• Kontrollera att nätspänningen motsvarar
märkspänningen på typskylten och sätt
sedan i stickproppen.
FINJUSTERING AV ANHÅLL
Bild 8, 9, 10
• Sänk såghuvudet (4) och lås det med
säkringssprinten (16).
• Lås vridbordet (8) i läge 0°.
• Placera en vinkelhake (a) mellan
sågklingan (5) och anhållet (7).
• Lossa de fyra inställningsskruvarna (29),
ställ in anhållet (7) i rät vinkel mot
sågklingan (5) och dra åt
inställningsskruvarna (29).
• Vinkelhake (a) medföljer ej.
FINJUSTERING AV VINKELANHÅLL
FÖR RAK (90°)KAPSÅGNING
Bild 9, 11
• Sänk såghuvudet (4) och lås det med
säkringssprinten (16).
• Lossa spännhandaget (12).
• Placera en vinkelhake (a) mellan
sågklingan (5) och vridbordet (8).
• Lossa låsmuttern (28) och vrid
inställningsskruven (26) tills vinkeln
mellan sågklingan (5) och vridbordet (8)
är 90°.
• Lås inställningen genom att dra åt
låsmuttern (28).
• Kontrollera i samband med denna
inställning visarens (11) position (bild 12).
Om så behövs, lossa visaren med hjälp av
en krysskruvmejsel, skjut den till 0° på
vinkelskalan (15) och dra fast den.
• Vinkelhake (a) och krysskruvmejsel
medföljer ej.
Minsta arbetsstyckestorlek
Såga endast arbetsstycken som är
tillräckligt stora för att spännas fast
säkert med arbetsstyckehållaren – minsta
arbetsstyckelängd är 160 mm.
Driftform S6 25 %
Kontinuerlig drift med intermittent belastning
(cykeltid 10 min). För att motorn inte ska
överhettas får den arbeta med sin märkeekt
under högst 25 % av cykeltiden, och ska
därefter gå obelastad under resterande 75 %
av cykeltiden, för att svalna.
MONTERING
Bild 2, 3, 6
Arbetstyckestöden ska stickas in på plats
och dras fast med låsskruvarna (25). Trä
på spånsäcken (14) på spånutkastet (30)
genom att vidga metallringarna något. Efter
påträdning hålls spånsäcken säkert på plats
genom att metallringarna ädrar tillbaka.
INSTÄLLNING
Bild 1, 2
• För att ställa in vridbordet (8), lossa
vridbordets spärrskruv (10) cirka 2 varv.
• Vridbordet har indexlägen vid 0°, 15°,
22,5°, 30° och 45°. När vridbordet klickat
på plats i önskat indexläge ska
spärrskruven (10) dras åt för att säkra
bordet mot oavsiktlig vridning.
• Vridbordet (8) kan användas även i andra
vinklar än de fasta indexlägena, men är
då säkrat endast med spärrskruven (10).
• Tryck såghuvudet (4) försiktigt nedåt och
dra samtidigt ut säkringssprinten (16) för
att frigöra såghuvudet ur dess nedre
ändläge.
• Sväng såghuvudet (4) uppåt.

SE
13
Bild 1, 9
1. Lossa det förskjutbara anhållets låsskruv
(34) och skjut anhållet utåt.
2. Det förskjutbara anhållet (24) ska låsas på
högst 5 mm avstånd från sågklingan (5).
3. Kontrollera före sågning att sågklingan
går helt fri från anhållet.
4. Dra åt låsskruven (34).
KAPSÅGNING 90° OCH VRIDBORD
I LÄGE 0°
Bild 1
1. Lägg arbetsstycket på vridbordet (8) och
tryck det mot anhållen (7 resp. 24).
2. Spänn fast arbetsstycket med
arbetsstyckehållaren (22) mot det fasta
sågbordet (9), så att arbetsstycket inte
kan rubbas under sågningen.
3. Tryck på spärrknappen (1) och starta
sågen med strömbrytaren (3).
4. Vänta tills sågklingan (5) nått fullt varvtal.
5. För såghuvudet (4) sakta och jämnt, med
lätt men stadigt tryck på handtaget (2),
nedåt tills sågklingan passerat genom
arbetsstycket.
6. När sågsnittet fullbordats, höj såghuvudet
tillbaka till dess övre läge och släpp
strömbrytaren (3).
VARNING!
Släpp inte handtaget – såghuvudet är försett
med returäder och höjs okontrollerat och för
snabbt om handtaget släpps helt. Låt i stället
såghuvudet höjas sakta och kontrollerat
genom att anbringa måttligt mottryck på
handtaget.
KAPSÅGNING 90° OCH VRIDBORD I
LÄGE 0–45°
Bild 13
FINJUSTERING AV VINKELANHÅLL
FÖR GERSÅGNING (45°)
Bild 10, 12
• Sänk såghuvudet (4) och lås det med
säkringssprinten (16).
• Lås vridbordet (8) i läge 0°.
• Lossa spännhandtaget (12), fatta tag i
handtaget (2) och vinkla såghuvudet (4)
45° åt vänster.
• Placera en 45°-vinkelhake (b) mellan
sågklingan (5) och vridbordet (8).
• Lossa låsmuttern (28) och vrid
inställningsskruven (27) tills vinkeln
mellan sågklingan (5) och vridbordet (8)
är 45°.
• Lås inställningen genom att dra åt
låsmuttern (28).
• Vinkelhake (b) medföljer ej.
ANVÄNDNING
VARNING!
För 90° kapsågning ska det förskjutbara
anhållet (24) låsas i sitt inre läge, enligt
anvisningarna nedan.
Bild 1, 9
1. Lossa det förskjutbara anhållets låsskruv
(34) och skjut anhållet inåt.
– Det förskjutbara anhållet (24) ska
låsas på högst 5 mm avstånd från
sågklingan (5).
2. Kontrollera före sågning att sågklingan
går helt fri från anhållet.
3. Dra åt låsskruven (34).
VARNING!
Det förskjutbara anhållet (24) ska låsas i sitt
yttre läge när produkten, genom vinkling
av såghuvudet (4) eller vridbordet (8), ska
användas för gersågning 0–45°.

SE
14
4. Lås vridbordet (8) i det önskade läget
genom att dra åt spärrskruven (10).
5. Lossa spännhandtaget (12), fatta tag i
handtaget (2) och vinkla såghuvudet
(4) åt vänster, tills visaren (11) indikerar
önskad vinkel på vinkelskalan (15).
6. Dra åt spännhandtaget (12).
7. Spänn fast arbetsstycket och utför
sågningen.
LASER
Användning
Starta lasern genom att ställa
strömbrytaren(36) på handtaget i läget för
lasersymbolen. En laserlinje projiceras på
arbetsstycket som ska sågas och visar exakt var
såglinjen går. För strömbrytaren till läge O för
att stänga av lasern.
UNDERHÅLL
VARNING!
Stäng av kap- och gersågen, dra ut
stickproppen och vänta tills alla rörliga delar
har stannat helt före rengöring, underhåll
och/eller byte av delar.
ALLMÄNT
• Produkten har inga invändiga delar
användaren kan underhålla.
• Alla rörliga delar ska smörjas regelbundet.
RENGÖRING
• För pålitlig och säker funktion ska
skyddsanordningar, ventilationsöppningar
och motorhus hållas så fria från damm
och smuts som möjligt. Torka rent
produkten med en ren trasa eller blås
försiktigt rent med tryckluft.
Arbetsstycken kan snedkapas i 0–45° vinkel åt
höger eller vänster relativt anhållen.
1. För såghuvudet (4) till dess övre läge.
2. Frigör vridbordet (8) genom att lossa
spärrskruven (10).
3. Ställ in vridbordet (8) i önskad vinkel med
handtaget (2).
4. Lås vridbordet (8) i det önskade läget
genom att dra åt spärrskruven (10).
5. Spänn fast arbetsstycket och utför
sågningen.
GERSÅGNING 0–45° OCH
VRIDBORD I LÄGE 0°
Bild 14
Arbetsstycken kan gersågas i 0–45° vinkel åt
vänster relativt sågbordet.
1. För såghuvudet (4) till dess övre läge.
2. Lås vridbordet (8) i läge 0°.
3. Lossa spännhandtaget (12), fatta tag i
handtaget (2) och vinkla såghuvudet
(4) åt vänster, tills visaren (11) indikerar
önskad vinkel på vinkelskalan (15).
4. Dra åt spännhandtaget (12).
5. Spänn fast arbetsstycket och utför
sågningen.
GERSÅGNING 0–45° OCH
VRIDBORD I LÄGE 0–45°
Bild 15
Arbetsstycken kan gersågas i 0–45° vinkel
åt vänster relativt sågbordet och samtidigt
snedkapas i 0–45° vinkel relativt anhållen
(dubbelgering).
1. För såghuvudet (4) till dess övre läge.
2. Frigör vridbordet (8) genom att lossa
spärrskruven (10).
3. Ställ in vridbordet (8) i önskad vinkel med
handtaget (2).

SE
15
• Rengör produkten regelbundet med en
trasa fuktad med såplösning. Bäst är att
rengöra produkten omedelbart efter varje
användning. Använd inte
rengöringsmedel som innehåller
lösningsmedel eller frätande eller
slipande tillsatser – risk att skada
produktens yta. Se till att inget vatten
tränger in i produkten. Om vatten
kommer in i ett elverktyg ökar risken för
elolycksfall.
SPÅNSÄCK
Bild 2
Produkten är försedd med spånsäck (14).
Spånsäcken (14) kan tömmas genom en
blixtlåsförsedd öppning på undersidan.
BYTE AV NÄTSLADD
Om produktens sladd skadas, måste den bytas
ut av tillverkaren eller behörig verkstad, för att
undvika elolycksfall.
BYTE AV KOLBORSTAR
När gnistbildningen mellan kolborstar och
kommutator börjar bli överdrivet kraftig måste
kolborstarna bytas ut av tillverkaren eller av
behörig verkstad.

NO
16
• Hvis verktøyet brukes utendørs, skal du
bare bruke skjøteledninger som er
godkjent for utendørs bruk. Ledninger
beregnet for utendørs bruk reduserer
faren for el-ulykker.
• Hvis el-verktøyet må brukes i et fuktig
miljø – bruk jordfeilbeskyttet
strømtilkobling. Jordfeilbryter reduserer
faren for el-ulykker.
PERSONLIG SIKKERHET
• Vær oppmerksom. Vær alltid forsiktig og
bruk sunn fornuft når du arbeider med
el-verktøy. Ikke bruk el-verktøy hvis du er
trøtt eller påvirket av narkotika,
legemidler eller alkohol. Når du bruker
el-verktøy kan ett øyeblikks manglende
oppmerksomhet føre til alvorlig
personskade.
• Bruk personlig verneutstyr. Bruk
beskyttelsesbriller. Sikkerhetsutstyr som
støvltermaske, sklisikre vernesko, hjelm
og hørselvern, avhengig av verktøyets
type og bruksområde, reduserer faren for
personskade.
• Unngå utilsiktet start. Kontroller at
strømbryteren står i avslått posisjon før du
setter inn støpselet eller løfter/bærer
verktøyet. Ulykkesfaren er stor hvis
el-verktøyet bæres med en nger på
strømbryteren, eller hvis strøm kobles til
verktøy når strømbryteren er startstilling.
• Fjern skrunøkler og lignende før verktøyet
startes. Nøkler eller lignende som sitter
igjen på en roterende del på verktøyet,
kan forårsake personskade.
• Ikke strekk deg for langt. Sørg for å ha
godt fotfeste og god balanse til enhver tid.
Det gir bedre kontroll over el-verktøyet i
uventede situasjoner.
• Bruk passende klær. Ikke bruk løstsittende
SIKKERHETSANVISNINGER
ADVARSEL!
Les alle sikkerhetsadvarsler og instruksjoner.
Hvis du ikke følger advarslene og
instruksjonene, kan det føre til elektrisk
sjokk, brann og/eller alvorlig skade. Ta vare
på alle advarsler og anvisninger til senere
bruk.
ARBEIDSOMRÅDE
• Arbeidsområdet skal holdes rent og godt
opplyst. Uoversiktlige og mørke steder gir
økt fare for skader.
• Ikke bruk el-verktøy i eksplosive miljøer,
for eksempel i nærheten av brannfarlig
væske, gass eller støv. El-verktøy skaper
gnister som kan antenne støv og damp.
• Hold barn og andre personer på trygg
avstand når el-verktøy er i bruk.
Distraksjoner kan føre til at man mister
kontroll over verktøyet.
EL-SIKKERHET
• El-verktøyets støpsel må passe til
stikkontakten. Foreta aldri endringer på
støpselet. Bruk aldri adaptere sammen
med jordet el-verktøy. Ikke-modiserte
støpsler og egnede stikkontakter reduserer
risikoen for el-ulykker.
• Unngå kroppskontakt med jordede
overater som rør, radiatorer, komfyrer og
kjøleskap. Risikoen for el-ulykker øker hvis
kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt.
Hvis det kommer vann inn i el-verktøy,
øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk
ledningen til å bære eller dra verktøyet,
og ikke trekk i ledningen når du skal trekke
ut støpselet. Beskytt ledningen mot
varme, olje, skarpe kanter og bevegelige
deler. Skadde eller ødelagte ledninger
øker faren for el-ulykker.

NO
17
• Hold skjæreverktøy skarpe og rene.
Skjæreverktøy som vedlikeholdes riktig og
har skarpe egger, låser seg sjeldnere og er
lettere å kontrollere.
• Bruk el-verktøy, tilbehør, bits osv. i henhold
til anvisningene, og ta hensyn til
gjeldende arbeidsforhold og det arbeidet
som skal utføres. Det kan være farlig å
bruke el-verktøy til andre formål enn det
er beregnet for.
• Sørg for at håndtak og gripeater er tørre,
rene og frie for olje og smørefett. Glatte
håndtak og gripeater gjør håndteringen
utrygg, og du kan miste kontrollen over
verktøyet i uventede situasjoner.
SERVICE
• Service på el-verktøy må bare utføres av
kvalisert personell som bruker originale
reservedeler. Det sikrer at el-verktøyet
alltid er i forsvarlig stand.
SPESIELLE SIKKERHETSANVISNINGER
FOR KAPP-/GJÆRSAGER
• Alle varselsymboler på elverktøyet må
være godt synlige.
• Ikke sett noe oppå verktøyet. Hvis
verktøyet velter eller du kommer borti
sagbladet, kan det føre til alvorlige skader.
• Kontroller at sagbladbeskyttelsen fungerer
som den skal og beveger seg fritt. Klem
aldri fast sagbladbeskyttelsen i åpen
posisjon.
• Forsøk aldri å rydde bort trebiter, sagspon
eller lignende fra sagen mens den er i
gang. Still først sagarmen i hvileposisjon
og slå elverktøyet av med strømbryteren.
• Før kun sagbladet mot arbeidsstykket
mens sagen er i gang. Ellers er det fare for
kast dersom sagbladet setter seg fast i
arbeidsemnet.
• Hold håndtak tørre, rene og frie for olje
og fett. Fettete og oljete håndtak er glatte
og gjør at du kan miste kontrollen.
klær eller smykker. Hold hår, klær og
hansker unna bevegelige deler.
Løstsittende klær, smykker og langt hår
kan sette seg fast i bevegelige deler.
• Hvis det nnes utstyr for støvavsug og
støvoppsamling, skal dette kobles til og
benyttes på riktig måte. Slikt utstyr kan
redusere faren for problemer forårsaket av
støv.
• Pass på at du ikke blir uforsiktig og
ignorerer verktøyets sikkerhetsregler på
grunn av fortrolighet med verktøyet. Et
øyeblikks uforsiktighet kan forårsake
alvorlig personskade.
BRUK OG VEDLIKEHOLD AV
EL-VERKTØY
• El-verktøyet må ikke overbelastes. Bruk
riktig el-verktøy til det planlagte arbeidet.
Verktøyet fungerer bedre og sikrere med
den belastningen det er beregnet for.
• Ikke bruk verktøyet dersom det ikke kan
slås av og på med strømbryteren.
El-verktøy som ikke kan styres med
strømbryteren, er farlige og må repareres.
• Trekk ut støpselet og/eller ta ut batteriet
før du gjør justeringer, bytter tilbehør eller
rydder vekk el-verktøyet. Slike
forebyggende sikkerhetstiltak reduserer
risikoen for at el-verktøyet startes
utilsiktet.
• El-verktøy som ikke er i bruk, skal
oppbevares utilgjengelig for barn. Ikke la
barn eller personer som ikke kjenner
el-verktøyet, eller som ikke har lest disse
anvisningene, bruke det. El-verktøy er
farlige om de brukes av uerfarne personer.
• Vedlikehold el-verktøyet. Kontroller at
bevegelige deler er riktig justert og
beveger seg fritt, at ingen deler er feil
montert eller ødelagt, samt at det ikke
foreligger andre forhold som kan påvirke
funksjonen. Hvis el-verktøyet er skadet,
må det repareres før det tas i bruk igjen.
Mange ulykker forårsakes av dårlig
vedlikeholdt el-verktøy.

NO
18
Hvis det er feil på innmatingsplaten, kan
du skade deg på sagbladet.
• Kontroller ledningen regelmessig. Hvis
den er skadet, må den skiftes ut av en
kvalisert servicerepresentant. Hvis
skjøteledningen er skadet, skal den byttes
ut. Da ivaretas sikkerheten.
• Oppbevar alltid elverktøyet på en sikker
måte. Oppbevaringsplassen må være tørr
og låsbar, slik at verktøyet ikke blir skadet
under oppbevaringen og ingen
uvedkommende får tilgang.
• Forlat aldri verktøyet uten tilsyn før det har
stanset helt. Kappeverktøy som fortsatt
beveger seg kan forårsake skader.
• Ikke bruk elverktøyet dersom ledningen er
skadet. Ikke ta på den skadde ledningen,
og trekk ut støpselet dersom ledningen
blir skadet mens du arbeider. Skadde
ledninger øker faren for elektrisk støt.
NEDRE SAGBLADBESKYTTELSE
• Bruk aldri produktet dersom den nedre
sagbladbeskyttelsen ikke er montert. Hvis
den nedre sagbladbeskyttelsen tar skade
eller ikke fungerer, skal du slå av produktet
umiddelbart og trekke ut støpselet.
Produktet skal ikke brukes før det har blitt
reparert. Kontroller regelmessig at den
nedre beskyttelsen fungerer som den skal.
Rengjør den nedre sagbladbeskyttelsen
med en fuktig klut ved behov.
REDUKSJON AV STØY OG
VIBRASJON
• Planlegg arbeidet slik at eksponering for
kraftig vibrasjon fordeles over lengre tid.
• For å begrense støy og vibrasjon ved bruk
må du begrense brukstiden, bruke
driftsfunksjoner med lavt vibrasjons- og
støynivå og egnet verneutstyr.
• Iverksett tiltakene nedenfor for å
minimere farene ved eksponering for
vibrasjon og/eller støy:
• Det skal ikke være verktøy, sagspon eller
lignende på elverktøyets arbeidsate når
du skal sage. Kun arbeidsemnet skal være
der. Små trebiter eller andre gjenstander
som kommer i kontakt med det roterende
sagbladet kan kastes mot brukeren i høy
hastighet.
• Hold gulvet rent fra sagspon og andre
materialrester. De utgjør en risiko for å skli
eller snuble.
• Spenn alltid arbeidsemnet skikkelig fast.
Det er sikrere å spenne fast arbeidsemnet
med en tvinge, enn å holde det i hånden.
Ikke sag i arbeidsemner som ikke sitter
godt nok fast. Hvis du gjør det, havner
hånden din altfor nær det roterende
sagbladet.
• Bruk kun elverktøyet til den typen
materiale som den er beregnet for. Ellers
kan det bli overopphetet.
• Hvis sagbladet setter seg fast, skal du slå
av elverktøyet og holde arbeidsemnet fast
til sagbladet slutter å rotere. For å unngå
kast skal du ikke forsøke å ta løs
arbeidsemnet før sagbladet har stanset.
Finn ut hvorfor sagbladet satte seg fast,
og løs problemet før du starter verktøyet
igjen.
• Bruk aldri sagblad som er sløve, bøyde
eller skadet. Sagblader med sløve eller
skjeve sagtenner gir smale sagesnitt.
Dette øker friksjonen, risikoen for at
sagbladet setter seg fast og risikoen for
kast.
• Bruk alltid sagblader av riktig størrelse og
med riktige monteringshull (f.eks.
stjerneformede eller runde). Sagblader
som ikke passer til sagens feste, mister
raskt rundheten, og blir da vanskelige å
holde under kontroll. Bruk aldri sagblader
i hurtigstål (HSS-stål). Denne typen
sagblader går lett i stykker.
• Ikke ta på sagbladet etter avsluttet saging
før det har svalnet. Sagbladet blir svært
varmt under sagingen.
• Bruk aldri verktøyet uten innmatingsplate.
Hvis platen er ødelagt, skal den byttes ut.

NO
19
Godkjent i henhold til gjeldende
direktiver/forskrifter.
Produktet skal gjenvinnes etter
gjeldende forskrifter.
TEKNISKE DATA
Nominell spenning 240-240 V ~50 Hz
Eektforbruk:
S1 1500W, S6 25% 1800W
Sagblad, dimensjon:
Øy216 mm, Øi30 mm x 2,4 mm
Antall tenner 24stk.
Turtall 0 – 5200 /min
Dreiebord - 45° / 0° / 45°
Sagedybde ved:
0°/ 0° 305 x 65 mm
45°/ 0° 215 x 65 mm
0°/45° 305 x 36 mm
45°/45° 215 x 36 mm
Beskyttelsesklasse II
Lydtrykknivå, LpA 95,5 dB(A), K=3 dB
Lydeektnivå, LwA 108,5 dB(A), K=3 dB
Kabellengde 1,8 m
Vekt 13 kg
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon og støy,
som er målt i henhold til standardiserte
testmetoder, kan brukes til å sammenlikne
ulike verktøy og til å gi en foreløpig vurdering
av eksponering. Måleverdiene er fastsatt i
henhold til EN 62841-3-9:2015.
ADVARSEL!
Det faktiske vibrasjons- og støynivået ved
bruk av verktøy kan avvike fra den angitte
– Verktøyet må kun brukes i henhold til
disse anvisningene.
– Kontroller at verktøyet er i god stand.
– Bruk tilbehør som er i god stand, og
som egner seg for oppgaven.
– Hold godt fast i håndtak/gripeater.
– Vedlikehold og smør verktøyet i
henhold til disse anvisningene.
LASER
• Ikke se rett inn i strålen.
• Ikke rett laserstrålen mot mennesker, dyr
eller reekterende ater. Selv en
laserstråle med lav eekt kan skade
øynene.
• Hvis arbeidsmetoden som brukes, avviker
fra den som beskrives her, er det risiko for
farlig eksponering av strålingen.
• Åpne aldri lasermodulen.
• Det er ikke tillatt å gjøre noen endringer
på laseren for å forsterke laserens eekt.
• Produsenten påtar seg intet ansvar for
skader som har oppstått som følge av at
sikkerhetsanvisningene ikke har blitt fulgt.
SYMBOLER
Les bruksanvisningen.
Laserstråle. Ikke se inn i strålen.
Laserklasse 2.
P<1 mW
λ 650 nm
EN 60825-1
Beskyttelsesklasse II.

NO
20
25. Låseskrue for støtte til arbeidsemne
26. Innstillingsskrue for vinkelanlegg 90°
27. Innstillingsskrue for vinkelanlegg 45°
28. Låsemutter
29. Innstillingsskrue for anslag
30. Sponutløp
31. Sentrumsskrue til sagblad
32. Underlagsskive
33. Ytre trykkskive
34. Låseskrue for bevegelig anslag
35. Sekskantnøkkel 6 mm
36. Strømbryter for laser
BRUK
GENERELT
• Sett produktet på et stabilt underlag, for
eksempel en arbeidsbenk, og skru den
fast.
• Monter alle skjermer og beskyttelser riktig
før du tar produktet i bruk.
• Kontroller at sagbladet kan rotere fritt.
• Kontroller at arbeidsemnet er fritt for
skruer, spiker og andre fremmedlegemer.
• Før du trykker inn strømbryteren,
kontrollerer du at sagbladet er korrekt
montert og at alle bevegelige deler løper
lett og uhindret.
Minimum størrelse for
arbeidsemne
Sag kun arbeidsemner som er tilstrekkelig
store for å spennes trygt fast med holderen –
minimum lengde på arbeidsemne er 160mm.
Driftsform S625%
Kontinuerlig drift med intermittent belastning
(syklustid 10 min). For at motoren ikke
totalverdien, avhengig av hvordan verktøyet
brukes og hvilket materiale som bearbeides.
Finn derfor ut hvilke sikkerhetstiltak som
er nødvendig for å beskytte brukeren, på
grunnlag av en vurdering av eksponeringen
under reelle driftsforhold (som tar hensyn til
alle delene av arbeidsprosessen, som tiden
når verktøyet er avslått, og når det kjøres på
tomgang, utover igangsettingstiden).
BESKRIVELSE
BILDE 1-15
1. Sperreknapp
2. Håndtak
3. Strømbryter
4. Saghode
5. Sagblad
6. Bevegelig sagbladbeskyttelse
7. Fast anlegg
8. Dreiebord
9. Fast bunnplate
10. Sperreskrue for dreiebord
11. Viser
12. Spennhåndtak
13. Spindelsperre
14. Sponsekk
15. Skala
16. Sikringssplint
17. Skala (dreiebord)
18. Visere (dreiebord)
19. Innstillingsskrue 0°
20. Innstillingsskrue 45°
21. Støtte til arbeidsemne
22. Holder til arbeidsemne
23. Dreiebordinnsats
24. Bevegelig anslag, bordvinkelavhengig
