Metabo CED 125 User manual

www.metabo.com
de
en
fr
nl
it
es
pt
sv
fi
no
da
pl
el
hu
ru
Originalbetriebsanleitung 3
Original instructions 8
Notice originale 13
Originele gebruikershandleiding 18
Istruzioni originali 23
Manual original 28
Manual de instruções original 34
Originalbruksanvisning 39
Alkuperäinen käyttöohje 44
Original bruksanvisning 49
Original brugsanvisning 54
Oryginalna instrukcja obsługi 59
Πρωτότυπο οδηγιών λειτουργίας 64
Eredeti használati utasítás 70
Оригинальное руководство по
эксплуатации 75

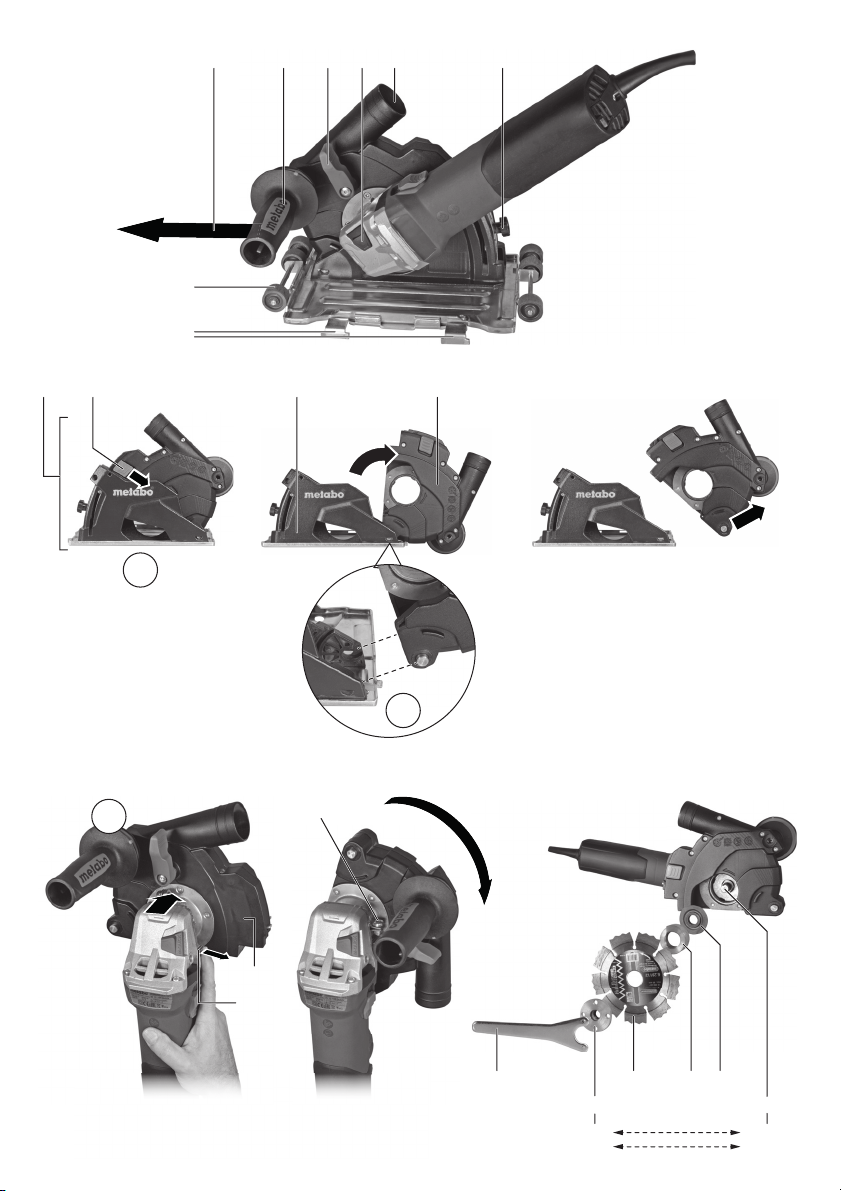

CED 125
CED 125 Plus

16
213456
8 (CED 125 Plus)
7 (CED 125 Plus)
9 10 1211
12
14
(M14)
(5/8“)
(M14)
(5/8“)
15 17 18 19
20
13
A
B
C
2

DEUTSCH de
3
Originalbetriebsanleitung
Die Trennschleifschutzhaube ist bestimmt zum
Anbringen an original Metabo-Winkelschleifern mit
der Bezeichnung W...8-...; W...9-...; W...10-...;
W...11-...; W...12-...; W...14-..., W...15-...; W...17-...
ab Baujahr 2008. Das Baujahr (Y) ist auf dem
Typenschild der Maschine angegeben. Beispiel:
Nicht geeignet für Winkelschleifer mit Autobalancer
(W...A...).
Die Spindel des Winkelschleifers darf kein
Feingewinde (M14x1,5 mm) haben, siehe
Betriebsanleitung des Winkelschleifers.
Die Trennschleifschutzhaube ist bestimmt zum
Trennen oder Schlitzen von mineralischen
Werkstoffen, wie z.B. Stahlbeton und Mauerwerk,
bei fester Auflage auf dem Untergrund, ohne
Verwendung von Wasser.
Verwenden Sie ausschließlich eine Diamant-
Trennscheibe. Keine Trennschleifscheibe oder
andere Einsatzwerkzeuge verwenden.
Keine metallischen Materialien bearbeiten.
Materialien, die während der Bearbeitung
gesundheitsgefährdende Stäube oder Dämpfe
erzeugen, dürfen nicht bearbeitet werden.
Nur mit geeigneter Staubabsaugung arbeiten:
Einen Sauger (der Klasse M) am Absaugstutzen (5)
anschließen. Wir empfehlen die Verwendung eines
antistatischen Saugschlauchs Ø 35 mm.
Bestimmt für den gewerblichen Einsatz in Industrie
und Handwerk.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
AllgemeinanerkannteUnfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.
Beachten sie die Betriebsanleitung des
angebrachten Winkelschleifers.
Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf. Geben Sie Ihr
Elektrowerkzeug nur zusammen mit diesen
Dokumenten weiter.
3.1 Sicherheitshinweise für
Trennschleifmaschinen
a) Die zum Elektrowerkzeug gehörende
Schutzhaube muss sicher angebracht und so
eingestellt sein, dass ein Höchstmaß an
Sicherheit erreicht wird, d. h. der
kleinstmögliche Teil des Schleifkörpers zeigt
offen zur Bedienperson. Halten Sie und in der
Nähe befindliche Personen sich außerhalb der
Ebene der rotierenden Schleifscheibe auf. Die
Schutzhaube soll die Bedienperson vor
Bruchstücken und zufälligem Kontakt mit dem
Schleifkörper schützen.
b) Verwenden Sie ausschließlich
diamantbesetzte Trennscheiben für Ihr
Elektrowerkzeug. Nur weil Sie das Zubehör an
Ihrem Elektrowerkzeug befestigen können,
garantiert das keine sichere Verwendung.
c) Die zulässige Drehzahl des
Einsatzwerkzeugs muss mindestens so hoch
sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl. Zubehör, das sich
schneller als zulässig dreht, kann zerbrechen und
umherfliegen.
d) Schleifkörper dürfen nur für die
empfohlenen Einsatzmöglichkeiten verwendet
werden. Zum Beispiel: Schleifen Sie nie mit der
Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag mit der
Kante der Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleifkörper kann sie
zerbrechen.
e) Verwenden Sie immer unbeschädigte
Spannflansche in der richtigen Größe und
Form für die von Ihnen gewählte
Schleifscheibe. Geeignete Flansche stützen die
Schleifscheibe und verringern so die Gefahr eines
Schleifscheibenbruchs.
f) Außendurchmesser und Dicke des
Einsatzwerkzeugs müssen den Maßangaben
Ihres Elektrowerkzeugs entsprechen. Falsch
bemessene Einsatzwerkzeuge können nicht
ausreichend abgeschirmt oder kontrolliert werden.
g) Schleifscheiben und Flansche müssen
genau auf die Schleifspindel Ihres
Elektrowerkzeugs passen. Einsatzwerkzeuge,
die nicht genau auf die Schleifspindel des
Elektrowerkzeugs passen, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
h) Verwenden Sie keine beschädigten
Schleifscheiben. Kontrollieren Sie vor jeder
1. Bestimmungsgemäße
Verwendung
2. Allgemeine
Sicherheitshinweise
D-72622 Nürtingen
Made in Germany
Type
999 44 12345
99999999
Y
YYYY
3. Spezielle Sicherheitshinweise

DEUTSCHde
4
Verwendung die Schleifscheiben auf
Absplitterungen und Risse. Wenn das
Elektrowerkzeug oder die Schleifscheibe
herunterfällt, überprüfen Sie, ob es/sie
beschädigt ist, oder verwenden Sie eine
unbeschädigte Schleifscheibe. Wenn Sie die
Schleifscheibe kontrolliert und eingesetzt
haben, halten Sie und in der Nähe befindliche
Personen sich außerhalb der Ebene der
rotierenden Schleifscheibe auf und lassen Sie
das Gerät eine Minute lang mit Höchstdrehzahl
laufen. Beschädigte Schleifscheiben brechen
meist in dieser Testzeit.
i) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine Schleif- und
Materialpartikel von Ihnen fernhält. Die Augen
sollen vor herumfliegenden Fremdkörpern
geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung
entstehenden Staub filtern. Wenn Sie lange lautem
Lärm ausgesetzt sind, können Sie einen Hörverlust
erleiden.
j) Achten Sie bei anderen Personen auf
sicheren Abstand zu Ihrem Arbeitsbereich.
Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochener
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
l) Halten Sie das Netzkabel von sich drehenden
Einsatzwerkzeugen fern. Wenn Sie die Kontrolle
über das Gerät verlieren, kann das Netzkabel
durchtrennt oder erfasst werden und Ihre Hand
oder Ihr Arm in das sich drehende Einsatzwerkzeug
geraten.
m) Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der
Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht
laufen, während Sie es tragen. Ihre Kleidung
kann durch zufälligen Kontakt mit dem sich
drehenden Einsatzwerkzeug erfasst werden, und
das Einsatzwerkzeug sich in Ihren Körper bohren.
o) Reinigen Sie regelmäßig die
Lüftungsschlitze Ihres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in das Gehäuse, und eine
starke Ansammlung von Metallstaub kann
elektrische Gefahren verursachen.
p) Verwenden Sie das Elektrowerkzeug nicht in
der Nähe brennbarer Materialien. Funken
können diese Materialien entzünden.
q) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
3.2 Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge einer
hakenden oder blockierten drehenden
Schleifscheibe. Verhaken oder Blockieren führt zu
einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein
unkontrolliertes Elektrowerkzeug gegen die
Drehrichtung des Einsatzwerkzeugs an der
Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht,
verfangen und dadurch die Schleifscheibe
ausbrechen oder einen Rückschlag verursachen.
Die Schleifscheibe bewegt sich dann auf die
Bedienperson zu oder von ihr weg, je nach
Drehrichtung der Scheibe an der Blockierstelle.
Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in eine
Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die
größtmögliche Kontrolle über
Rückschlagkräfte oder Reaktionsmomente
beim Hochlauf zu haben. Die Bedienperson kann
durch geeignete Vorsichtsmaßnahmen die
Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das
Einsatzwerkzeug kann sich beim Rückschlag über
Ihre Hand bewegen.
c) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Der Rückschlag treibt
das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe
an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im
Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge vom
Werkstück zurückprallen und verklemmen. Das
rotierende Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es abprallt dazu, sich
zu verklemmen. Dies verursacht einen
Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt sowie keine segmentierte
Diamantscheibe mit mehr als 10 mm breiten
Schlitzen. Solche Einsatzwerkzeuge verursachen
häufig einen Rückschlag oder den Verlust der
Kontrolle über das Elektrowerkzeug.

DEUTSCH de
5
f) Vermeiden Sie ein Blockieren der
Trennscheibe oder zu hohen Anpressdruck.
Führen Sie keine übermäßig tiefen Schnitte
aus. Eine Überlastung der Trennscheibe erhöht
deren Beanspruchung und die Anfälligkeit zum
Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oder
Schleifkörperbruchs.
g) Falls die Trennscheibe verklemmt oder Sie
die Arbeit unterbrechen, schalten Sie das
Gerät aus und halten Sie es ruhig, bis die
Scheibe zum Stillstand gekommen ist.
Versuchen Sie nie, die noch laufende
Trennscheibe aus dem Schnitt zu ziehen, sonst
kann ein Rückschlag erfolgen. Ermitteln und
beheben Sie die Ursache für das Verklemmen.
h) Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst ihre
volle Drehzahl erreichen, bevor Sie den Schnitt
vorsichtig fortsetzen. Anderenfalls kann die
Scheibe verhaken, aus dem Werkstück springen
oder einen Rückschlag verursachen.
i) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu
vermindern. Große Werkstücke können sich unter
ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der Nähe
des Trennschnitts als auch an der Kante.
j) Seien Sie besonders vorsichtig bei
"Taschenschnitten" in bestehende Wände
oder andere nicht einsehbare Bereiche. Die
eintauchende Trennscheibe kann beim Schneiden
in Gas- oder Wasserleitungen, elektrische
Leitungen oder andere Objekte einen Rückschlag
verursachen.
3.3 Weitere Sicherheitshinweise:

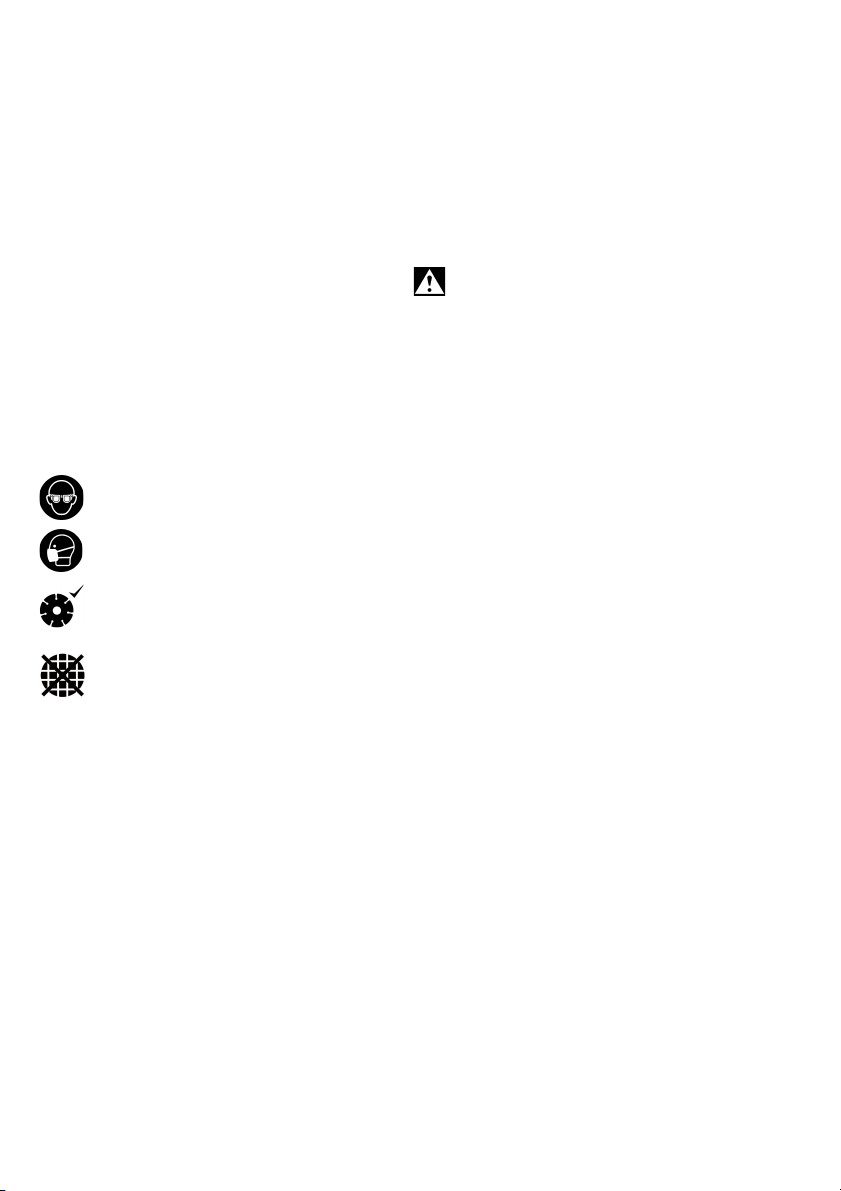

WARNUNG – Tragen Sie immer eine
Schutzbrille.
Tragen Sie eine geeignete
Staubschutzmaske.
Verwenden sie ausschließlich eine Diamant-
Trennscheibe. Es dürfen nicht mehrere
Diamant-Trennscheiben verwendet werden.
Verwenden sie keine gebundenen Scheiben.
Elastische Zwischenlagen verwenden, wenn diese
mit dem Schleifmittel zur Verfügung gestellt werden
und wenn sie gefordert werden.
Angaben des Einsatzwerkzeug- oder
Zubehörherstellers beachten! Einsatzwerkzeuge
vor Fett und Schlag schützen!
Einsatzwerkzeuge müssen sorgsam nach
Anweisungen des Herstellers aufbewahrt und
gehandhabt werden.
Das Werkstück muss fest aufliegen und gegen
Verrutschen gesichert sein, z.B. mit Hilfe von
Spannvorrichtungen. Große Werkstücke müssen
ausreichend abgestützt werden.
Beschädigte, unrunde bzw. vibrierende Werkzeuge
dürfen nicht verwendet werden.
Überzeugen Sie sich, dass sich an der Stelle, die
bearbeitet werden soll, keine Strom-, Wasser-,
Gasleitungen befinden (z.B. mit Hilfe eines
Metallsuchgerätes).
Schäden an Gas- oder Wasserrohren, elektrischen
Leitungen und tragenden Wänden (Statik)
vermeiden.
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung, Umrüstung oder Wartung
vorgenommen wird.
Beachten sie die Betriebsanleitung des
angebrachten Winkelschleifers.
Ein beschädigter oder rissiger Zusatzgriff ist zu
ersetzen. Maschine mit defektem Zusatzgriff nicht
betreiben.
Kontrollieren Sie vor jeder Verwendung, ob Teile
fehlen, abgenutzt, gebrochen, rissig oder
beschädigt sind. Defekte oder unvollständige
Schutzhaube nicht verwenden.
Staubbelastung reduzieren:
WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,
Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
- mineralischer Staub aus Mauersteinen, Zement
und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem
Holz.
Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wie Eichen-
oder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.
Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
