Mi-Heat MTS200 User manual

Einsatzbereich
Der MTS200 WiFi Raumthermostat istfür den komfortablen und ökonomischen Heizungsbetrieb vorgesehen und kann elektrische Fußbodenheizungen und andere
elektrische Heizgeräte wie Konvektoren, Infrarot-Heizpaneele und Heizlüfter mit einer maximalen Schaltleistung von 16A (Ampere) steuern. Über das integrierte
2,4 GHz WLAN-Modul ist eine Anbindung an ein WLAN-Heimnetzwerk möglich. Die Bedienung erfolgt wahlweise über das Touch-Display oder eine Smartphone
bzw. Tablet App. Neben der kostenlosen Meross App (für iOS und Android) ist eine Anbindung an die SmartHome Assistenten Apple HomeKit, Amazon Alexa,
Google Assistant und Samsung SmartThings möglich.
Sicherheitshinweise und Maßnahmen
•Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch.
•Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben.
•Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
•Vergewissern Sie sich, dass die Netzspannung in Ihrem Hause mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
•Der elektrische Anschluss darf nur von qualifizierten Fachkräften in Übereinstimmung mit den geltenden Vorschriften für Elektrosicherheit durchgeführt
werden.
•Verwenden Sie das Gerät nicht, wenn dieses offensichtlichen Beschädigungen aufweist.
•Dieses Gerät ist nicht dafür geeignet, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
•Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: [phone] | Web: mi-heat.com | Mail: [e-mail]
INSTALLATIONSANLEITUNG

2
Anzeige und Bedienmöglichkeiten
Symbole:
A) Aktuelle Temperatur / Soll-Temperatur
B) WLAN-Symbol
C) Betriebsmodus (Auto, Heizen, Kühlen, Eco)
D) Fenster-Offen-Erkennung
E) Verbraucher eingeschaltet
Tasten:
F) Ein/Aus
G) Betriebsmodus*
H) Hoch/Runter*
* Wenn über eine App die Kindersicherung aktiviert wurde, kann diese durch langes Drücken
der Betriebsmodus-Taste (C) für mindestens 3 Sekunden temporär ausgeschaltet werden.
Durch gleichzeitiges langes Drücken der Hoch- und Runter-Taste für mindestens 5 Sekunden
kann das Gerät in den Werkszustand zurückgesetzt werden. Das blinkende WLAN-Symbol
bestätigt den erfolgreichen Reset.
Montage- und Installationsdiagramm
Hinweis: Für den Betrieb einer elektrischen Fußbodenheizung muss zwingend der Bodenfühler angeschlossen werden. Für andere elektrische Heizgeräte ist der
Anschluss des Bodenfühlers nicht erforderlich.

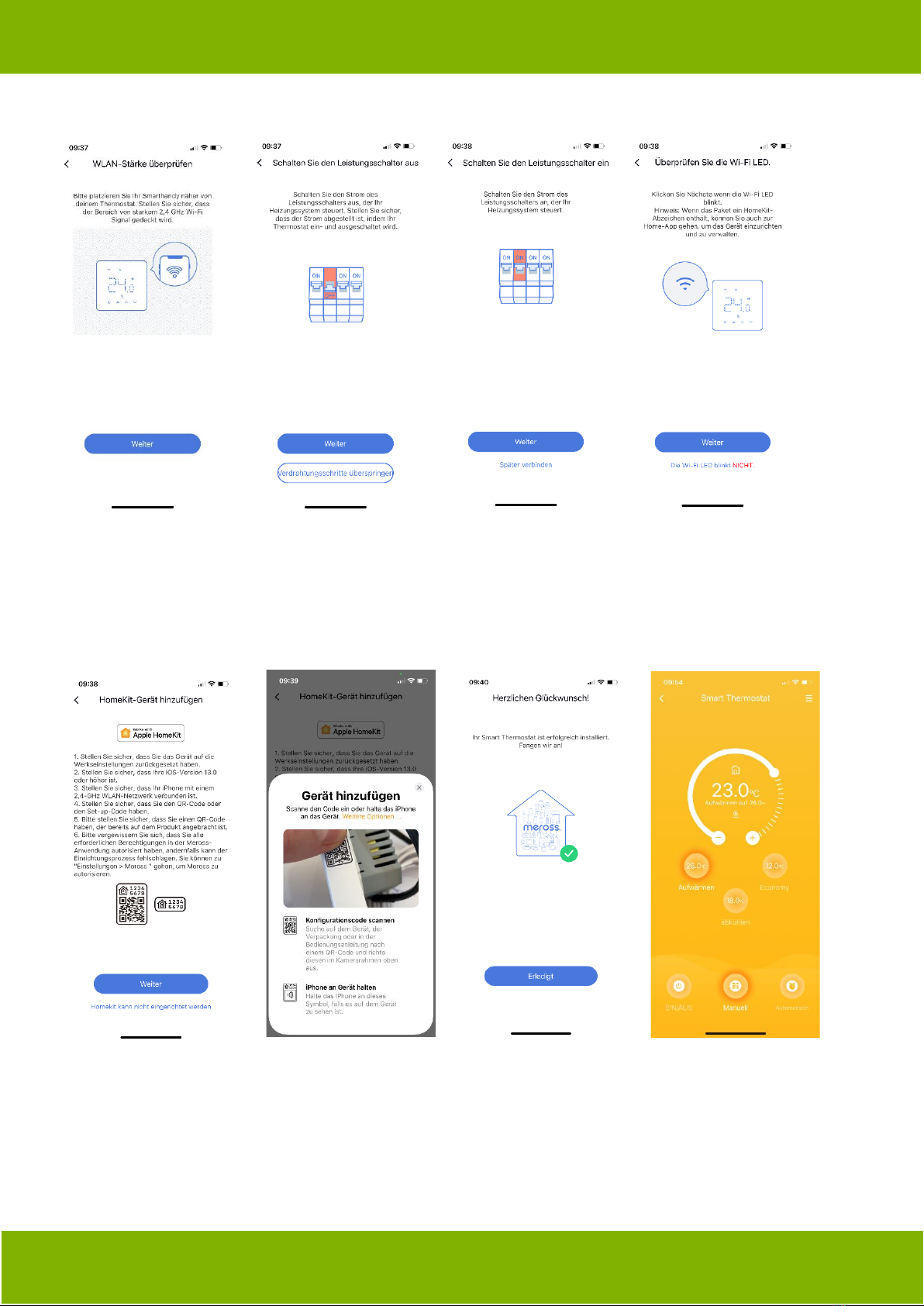

Erstinbetriebnahme
1. Laden Sie zunächst die kostenlose Meross App für Ihr Smartphone oder Tablet herunter.
2. Stellen Sie sicher, dass Ihr Smartphone bzw. Tablet mit Ihrem 2,4 GHz WLAN-Netzwerk verbunden ist und sich das MTS200 ebenfalls in Reichweite des
WLAN-Signals befindet.
3. Melden Sie sich mit Ihrem Meross Benutzerkonto an. Sofern Sie noch kein Meross Benutzerkonto haben, klicken Sie auf „Registrieren“ und folgen den
Anweisungen auf dem Bildschirm.
Hinweis: Wenn dies nicht das erste Mal ist, dass Sie das MTS200 WiFi Thermostat zur App hinzufügen möchten, müssen Sie es zunächst in den Werkszustand
zurücksetzen. Hierzu halten Sie die Hoch- und Runter-Taste gleichzeitig für mindestens 5 Sekunden gedrückt, bis das WLAN-Symbol beginnt zu blinken.
INSTALLATIONSANLEITUNG
INSTALLATION INSTRUCTIONS

3

4
Verbindung zu Amazon Alexa oder Google Assistant herstellen
Nach erfolgreicher Einrichtung der Meross App können Sie diese nun mit Ihrem Sprachassistenten verknüpfen.
Amazon Alexa: Wählen Sie in der Meross App den Menüpunkt Konto →Amazon Alexa und erlauben Sie Meross, sich mit Alexa zu verknüpfen.
Google Assistant: Wählen Sie in der Meross App den Menüpunkt Konto →Google Assistant und folgen Sie den Anweisungen Schritt für Schritt,
um sich mit dem Google Konto zu verknüpfen.
Technische Daten
Montageart: Unterputz
Betriebsspannung: 230 Volt / 50 Hz
Max. Schaltleistung: 16A / 3680 Watt
Betriebstemperatur: 0-40°C
Temperaturregelbereich: 5-35°C
Fußbodenbegrenzungsbereich: 20-50°C
IP Schutzart: IP20
Abmessungen (BxHxT): 86x86x42mm
Entsorgungshinweis
Dieses Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind
entsprechend der Elektro- und Elektronik-Altgeräte Richtlinie über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Hinweis zur Konformität
Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die
Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
Dokumentation © 2021 Mi-Heat Heizsysteme GmbH
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder
vervielfältigt werden. Es ist möglich, dass das vorliegende Handbuch drucktechnische Mängel oder Druckfehler aufweist. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir keinerlei Haftung.

5
Operating range
The MTS200 WiFi room thermostat is intended for comfortable and economical heating operation and can control electric underfloor heating and other electric
heating devices such as convectors, infrared heating panels and fan heaters with a maximum switching capacity of 16A (amps). Connection to a WLAN home
network ispossible via the integrated 2.4 GHz WLAN module. Operation is either via the touch display or a smartphone or tablet app. In addition to the free Meross
app (for iOS and Android), a connection to the SmartHome assistants Apple HomeKit, Amazon Alexa, Google Assistant and Samsung SmartThings is possible.
Safety instructions and measures
•Please read these operating instructions carefully before using the product for the first time.
•Use the product strictly as intended, as described in the operating instructions.
•To avoid electric shock, never immerse the unit in water or other liquids and make sure that no water drips on it.
•Make sure that the mains voltage in your home corresponds to the operating voltage indicated on the rating plate.
•The electrical connection must only be carried out by qualified personnel in accordance with the applicable electrical safety regulations.
•Do not use the appliance if it is obviously damaged.
•This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
•Children should be supervised to ensure that they do not play with the appliance.
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Germany
Tel.: [phone] | Web: mi-heat.com | Mail: [e-mail]
INSTALLATION INSTRUCTIONS

6
Display and operating options
Symbols:
A) Current temperature / set temperature
B) WLAN symbol
C) Operating mode (Auto, Heating, Cooling, Eco)
D) Window open detection
E) Output switched on
Buttons:
F) On/Off
G) Operating mode*
H) Up/Down*
* If the child lock has been activated via an app, it can be temporarily switched off by pressing the operating
mode key (C) for at least 3 seconds. The unit can be reset to the factory settings by simultaneously pressing
the up and down buttons for at least 5 seconds. The flashing WLAN symbol confirms the successful reset.
Assembly and installation diagram
Note: For the operation of an electric floor heating system, it is mandatory to connect the floor sensor. For other electric heaters, the connection of the floor
sensor is not necessary.
Erstinbetriebnahme
1. First download the free Meross app for your smartphone or tablet.
2. Make sure that your smartphone or tablet is connected to your 2.4 GHz Wi-Fi network and that the MTS200 is also within range of the Wi-Fi signal.
3. Log in with your Meross user account. If you do not already have a Meross user account, click Register and follow the on-screen instructions.
Note: If this is not the first time you want to add the MTS200 WiFi Thermostat to the app, you will first need to reset it to factory settings. To do this, press and
hold the Up and Down buttons simultaneously for at least 5 seconds until the WiFi icon starts flashing.
INSTALLATIONSANLEITUNG
INSTALLATION INSTRUCTIONS

7

8
Connect to Amazon Alexa or Google Assistant
After successfully setting up the Meross app, you can now link it to your voice assistant.
Amazon Alexa: In the Meross App, select the menu item Account →Amazon Alexa and allow Meross to link to Alexa.
Google Assistant: In the Meross app, select the menu item Account →Google Assistant and follow the instructions step by step, to link to the Google account.
Technical data
Mounting type: flush-mounted
Operating voltage: 230 volts / 50 Hz
Max. Switching capacity: 16A / 3680 Watt
Operating temperature: 0-40°C
Temperature control range: 5-35°C
Floor limitation range: 20-50°C
IP protection class: IP20
Dimensions (WxHxD): 86x86x42mm
Disposal note
Do not dispose of this appliance in household waste! Electronic devices must be
disposed of in accordance with the Waste Electrical and Electronic Equipment
Directive via the local collection points for waste electronic equipment.
Note on conformity
The CE mark is an over-the-counter mark that is addressed exclusively to the
authorities and does not imply any assurance of properties.
Documentation © 2021 Mi-Heat Heizsysteme GmbH
All rights reserved. No part of this manual may be reproduced or duplicated in any form without the written consent of the publisher. It is possible that this
manual contains typographical defects or printing errors. We accept no liability whatsoever for errors of a technical or printing nature and their consequences.
