Microlab FC550 User manual

Before using, pleaseread the manualcarefully
MULTIMEDIASPEAKER SYSTEM
All other brand and product names are trademarks of their respective holders.Actual contents may differ slightly from those shown in print.All
specifications and designs are subjected to changes without any prior notice.
FC550
User Manual
Microlab Technology Company Ltd.
Made in China
:80-FC550-97-3164-01 2010-01-07
Zsg

1
Important Safety Instructions
2

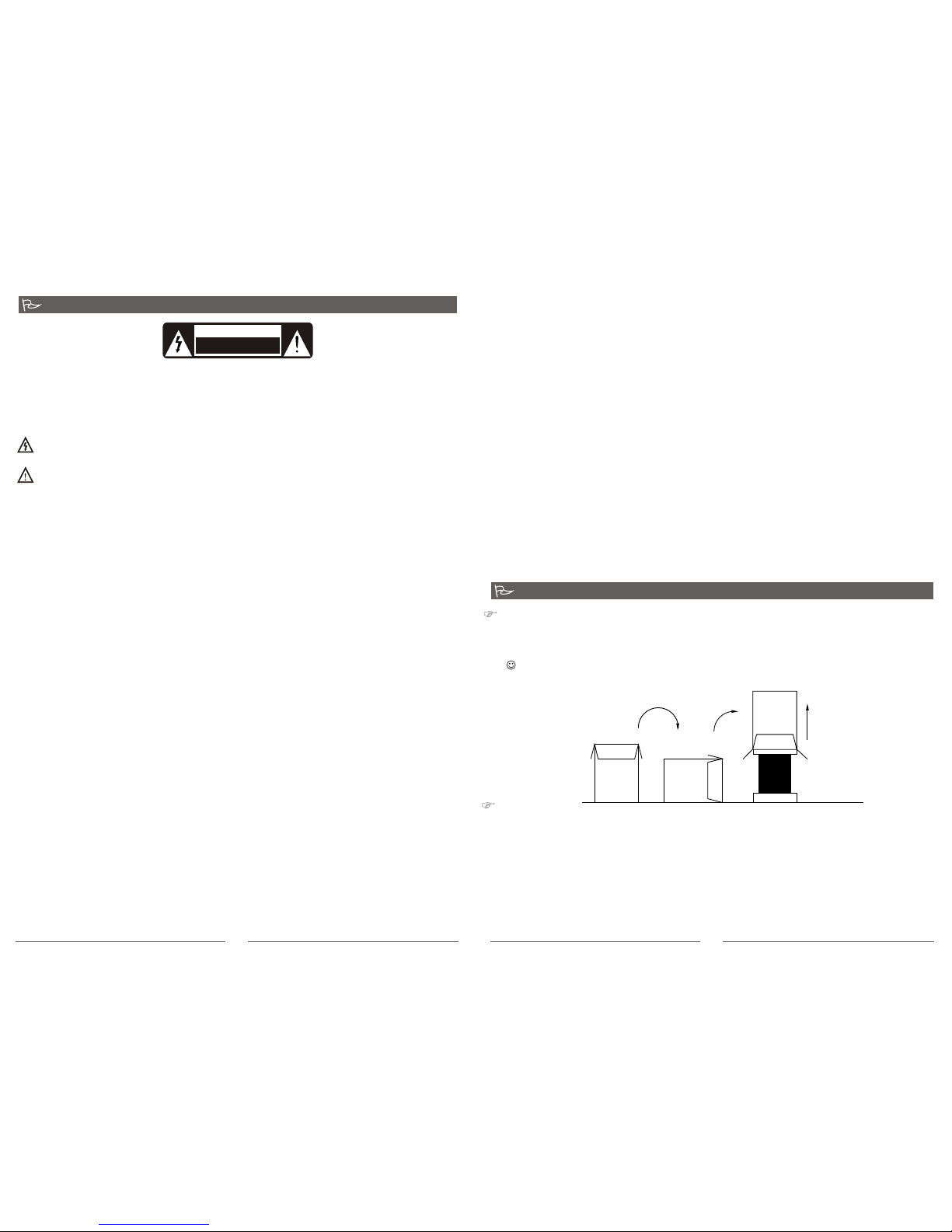

Unpacking:
*Fold the carton flaps right back and invert the carton and contents.
*Lift the carton clear of the contents.
*Remove the inner packing from the product.
We suggest you retain the packing for future use.
Amplifier 1pc
Woofer 1pc
Satellites 2pcs
Remote control 1pc
Audio cable(3.5mm-2RCA) 1pc
User manual 1pc
Verpackung
Unpacking the system
WARNINGS:
1. Read Instructions - All the safety and operatinginstructions must be read before the product is operated.
2. Retain Instructions - The safety and operating instructions should be keptproduct for future reference.
3. Heed warnings - All warnings on the product and in the operating instructions should be adhered to.
4. Follow instructions - All operating and use instructionsshould be followed.
5. Installation - Install in accordance with the manufacturer's instructions.
6. Power sources - This product should be operated only from the typeof power source indicated by the marking adjacent to
the power cord entry. If you arenot sure of the type of power supply to your home, consultyour product dealer or local
power company.
7. Grounding or polarisation - the product is not required to be grounded. Ensure the plug is fully insertedinto the wall outlet
or extension cord receptacle to prevent blade or pin exposure. Some versionsof the product are equipped with a power
cord fitted with a polarized alternating line plug (a plug having oneblade wide than the other). This plug will fit onto the
power outlet only one way. Thisis a safety feature. If you are unable to insert the plug fully into the outlet, try reversing
the plug. If the plug should still fail to fit, contact your electricianto replace your obsolete outlet. Do not defeat the safety
purpose of the polarised plug. When using an extension power-supply cord ora power-supply cord other than that
supplied with the appliance ,it should be fitted with the appropriate molded-on plugs andcarry safety approval appropriate
to the country of use.
8. Power cord protection - Power-supply cords should be routed so that theyare not likely to be walked on, kinked or
pinched by items placed on or against them, paying particular attention tocords from plugs, receptacles and the point
where they exit from the appliance.
9. Overloading - Do not overload wall outlets, extension cords or multiple sockets,as this can result in a risk of fire or
electric shock.
10. Ventilation - The product must be properly ventilated. Do not place the product on a bed, sofa, or other similar surface.
Do not cover the product with any items such as tablecloths, newspapers, etc.
11. Heat - The product should be situated away from heat sources such as radiators, heat registers, stoves, or other
products) including amplifiers that produce heat. No naked flame sources, such aslighted candles, should be placed on
the apparatus.
12. Water and moisture - To reduce the risk of fire or electric shock, do not exposethe product to train, dripping, splashing or
excessive moisture such as in a sauna or bathroom. Do not usethis product near waterfor example, near a bathtub,
washbowl, kitchen sink, laundry tub, in a wet basement, or near aswimming pool and the like.
13. Object and Liquid Entry - Never push objects of any kind into this product through openings, as they may touch
dangerous voltage points or short-circuit parts that could result in a fireor electric shock. Never spill liquid of any kind on
the product. Do not place any object containing liquid on top of theproduct.
14. Cleaning - Unplug the product from the wall outlet before cleaning. The cabinet of the subwoofer may be cleaned by
dusting with a dry cloth. If you wish to use an aerosolcleaning spray, do not spray directly on the cabinet; spray onto the
cloth. Be careful not to damage the drive units.
15. Attachments - Do not use attachments not recommended by the product manufactures, as they may cause hazards.
16. Accessories - Do not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing
serious injury to a child or adult, and serious damage to theproduct. Use only with a cart, stand, tripod, bracket or table
recommended by the manufacturer or sold with the product.Any mounting of the product should follow the manufacturer's
instructions and should use a mounting accessory recommended by the manufacturer.
17. Moving the product - A product andcart combination should be moved with care. Quick stops, excessive force and
uneven surfaces may cause the product and cart combination to overturn.
18. Unused periods - The power cord of the appliance should be unplugged from the outlet during lightning storms or when
the apparatus is left unused for a long period of time.
Caution:
To reduce the riskof electric shock, do not dismantle the product and do not exposethe apparatus to rain or moisture. No
user-serviceable parts inside. Refer servicing to qualified personnel only.
The lightning flash within an equilateral triangle is intended to alert youto the presence of uninsulated¡°dangerous voltage¡±
within the product's enclosure that may be of sufficient magnitude to constitutean electric shock to a person or persons.
The exclamation point within an equilateral triangle is intended to alert youto the presence of important operating and
maintenance (servicing) instructions in the literature accompanying the product.
Explanation of Graphical Symbols:
19. Servicing - Do not attempt to service this product yourself, as opening or removing covers may expose you to dangerous
voltage or other hazards. Refer all servicing to qualified service personnel.
20. Please remove the power plug form the main power source or wall power source when not in use. When plugged in to a
power source, the system is in standby mode, so the power is notentirely cut off.
21. Replacement parts - When replacement parts are required, ensure the service technician has used replacement parts
specified by the manufacturer or have the same characteristics as the originalpart. Unauthorized substitutions may
result in fire, electric shock or other hazards.
22. Mains fuses - For continued protection against fire hazard, use fuses only of the correct type and rating. The correct fuse
specification for each voltage range is marked on the product.
23. Do not turn up the volume while listening to a section with very low level inputs or no audio signals. If you do, the speaker
may be damaged when a peak level section is suddenly played.
24. The only means of completely disconnecting the product from the power supply is by removing the power cord from the
wall outlet or the product. The wall outlet or the powercord entry to the product must remain freely accessible at all times
while the product is in use.
25. Try to install the product near a wall socket or extension cord and shall be easily accessible.
o
26. The highest environmental temperature suitable for this product is 40 C.
:80-FC550-97-3164-01 2010-01-07
Zsg

+
-
VOLUME
+
_
+
_
STANDBY
INPUT 3D
TREBLE
BASSBASS
TREBLE
INPUT SEL
POWER
VOLUME
PHONE
1.Connect the satellite speaker cables to the L & R audio output jacks on the back of the amplifier, then
put the left channel satellite speaker on the left and the right channel satellite speaker on the right.
2.Connect the cable of the woofer speaker to the back of the amplifier audio output S.W. jack.
3.While connecting to VCD/DVD, etc, please use double RCA ends audio cable. Connect one end of the
audio cable to the output jacks on the VCD/DVD, and the other end to the "L" & "R" of Input 2 jacks on
the back of the amplifier. Remarks: this system has no audio cable(2RCA-2RCA) inside, which is only
for demonstration.
4.While connecting to sound card(MP3,etc), please usethe audio cable with double 3.5mm stereo plugs.
Connect one end of the audio cable to the audio output jack on the sound card(MP3, etc), and the
other end to the Input 1 jack on the back of amplifier. Remarks: this system has no audio cable(3.5mm-
3.5mm) inside, which is only for demonstration.
5.
6.Check the connection and make sure every cable is correctly connected, then connect power plug to
the right AC outlet. The shape of the plug and power outlet depends on the using country.
* When you connect the headphones to your speaker, you can only hear the sound in your headphones.
* Statement indicates that the socket-outlet shallbe installed near the equipment and shall be easily
accessible. o
* The highest environmental temperature suitable for this product is 40 C.
Remarks: the jacks and plugs are color-coded. Be sure to attach each color-coded plug to a matching
color coded jack.
System Connection
4
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
*Front View of the Amplifier
*Back View of the Amplifier
Function Instruction
1
2
3
4
5
1
2
3
5
1.DIGITAL DISPLAY
2.INPUT SELECTOR
Push input selectbutton to selectinput 1or input2
3.VOLUME CONTROL
Adjust thespeaker system's volume,turn the volume
control anti-clockwise tominimum, adjusting the
volume control toyour desired level
4.PHONE JACK
Youcan connect yourheadphones to thisjack with
3.5mm stereo plug
5.POWER
Press this keydown to switchthe system ON,
Press this keyup to switchthe system OFF
4
1.INPUT 1: 3.5mmstereo audio inputjack
2.INPUT 2: 2.0channel (2 RCA)audio
input jacks
3.AUDIO OUTPUT: 2.1 channel(3 RCA)
audio output jacks
4.POWER CORD
5.FUSE
3
1. STANDBY
2. INPUT SELECTOR: press the key to select
input 1 or input 2
3. TREBLE+/-key: adjust the treble volume, press
the key to your desired level
4. VOLUME +/- key: adjust the speaker system's
volume, press the key to your desired level
5. 3D: press the key to select 3D sound effects
6. BASS +/-key: adjust the bass volume, press the
key to your desired level
*Front View of Remote control
Amplifier
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
R L
Subwoofer
To VCD DVD ,etc
To soundcard MP3,etc
5
6
1
2
3
4
*Please note thecorrect placement ofspeaker is shownin the abovepicture.
:80-FC550-97-3164-01 2010-01-07
Zsg

Specifications
*Amplifier specification:
AC IN 220V-240V~ 50Hz 240mA
Power output 24W+15Wx2 RMS
Frequency response 35Hz-20KHz
Sensitivity Input 300mV
Distortion <0.3%(1W 1KHz)
Separation >45 dB
S/N >75 dB
*Driver unit: (Woofer)5.25"
(Satellite)2.5"x2(magnetically shielded)
*Audio input: (Input 1) 3.5mmstereo jack
(Input 2) RCA jacks
*Audio output: RCAjacks
*Product size: WxDxH
(Amplifier)77x210x200mm
(Woofer Speaker) 215x260x220mm
(Satellite Speaker) 85x100x165mm
Technical Information
5
Features
V12: designed by denmark famous speaker designer Peter Larsen, V12 fine cone 2.5 full range
speaker unit sets the industrial standard by its excellent flat response curve: 130HZ-8KHZ 1.5dB
and 100HZ-20KHZ 3dB.
2.1+1system: microlab-launched external power amplifier Hi-Fi 2.1 system is easy-use and
user-friendly. It can eliminate audio distortion caused by vibration, overheat and electromagnetic
interference. It is the best choice for those who persist in Hi-Fi sound quality.
5.25 subwoofer: 5.25 subwoofer unit made of dual Sr Magnet system blazes the trail in the use
of costly low-Q value, long-stroke program design, having the low-frequency quality of quick and
high resolution.
Full frequency: by virtue of its outstanding quality, V12 fine cone 2.5 full-range speaker can
provide ideal sound effect, build true 3D sound field and reproduce rich levels and details.
X-bass: microlab-developed robust bass replay technology, based on the design of woofer unit
and geometric structure of subwoofer cabinet refers to psychology theory to reproduce unimaginable
extraordinary high-quality low-frequency response.
Design for music: the ultimate aim of Microlab R&D system is to inherit and carry forward the
European musical culture style. To do this, all designs must be music-oriented and sourced from
music and art. Having Microlab, you can enjoy European musical taste.
Trouble Shooting
No sound
Sound is distorted
6
If you experienceproblems with yourspeaker, thefollowing troubleshooting mayhelp.
Check if the satellite cable is well connected
One or more satellite no sound
Troubles Solution
Check if the system is powered on
Check the power plug is well connected
Power LED won't light up
Check if the audio source is working well
Check if the audio and speaker cables are well connected
Check if the volume is at right level
Check if the Bass Volume is at right level
No bass
Check if the volume is at lower level
Remote control not working Check if the battery is in the remote control
If the problem still exists, please contact the distributor or ask for professional service
:80-FC550-97-3164-01 2010-01-07
Zsg

www.microlab.cn
www.microlab.cn
:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

:80-FC550-97-3164-01 2010-01-07
Zsg

MULTIMEDIASPEAKER SYSTEM
All other brand and product names are trademarks of their respective holders.Actual contents may differ slightly from those shown in print.All
specifications and designs are subjected to changes without any prior notice.
No:80-FC550(08)-97-0001-02
FC550
Microlab Technology Company Ltd.
Made in China
Lesen Sie die Anleitungaufmerksam vor der Anwendung.
Gebrauchsanleitung
:80-FC550-97-3164-01 2010-01-07
Zsg

1
Die wichtige Information über die Sicherheit.
2
Auspacken:
Überprüfen Sie obim Karton alleaufgezeigten Teile vorhanden sind.Heben Sie den
Karton für möglichenspäteren Gebrauch auf.Stellen Sie sicherdas sie dasSystem
wieder in denVersandkarton packenwenn sie esaußer Haus
bringen.
Verpackung
Verstärker 1
Subwoofer 1
Satelliten 2
Fernbedienungspult 1
Audiokabel 3.5mm2RCA1
Gebrauchsanleitung 1
17. Bewegung des Gerätes. Das Gerat muss vorsichtig bewegt werden. Schnelles anhalten, exzessive
Gewalt und unebene Oberflachen können das Gerat umkippen lassen.
18. Bei einem langen Stillstand des Systems, schalten Sie sie von einer Ernährung aus.
19. Wartung. Versuchen Sie nicht das Produkt selber zu warten, da Öffnen oder das Entfernen der
Abdeckungen Sie gefährlichen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie
alle Wartungen qualifiziertem Servicepersonal.
20. Ersatzteile. Wenn Ersatzteile benötigt werden, stellen Sie sicher das der Servicetechniker, die vom
Hersteller empfohlenen Ersatzteile, oder solche, die den Originalteilen entsprechen, benutzt. Nicht
zugelassene Ersatzteile können Feuer, einen elektrischen Schlag oder sonstige Gefahren auslosen.
21. Netzsicherungen. Für fortlaufenden Schutz gegen Feuergefahr, benutzen Sie nur Sicherungen des
korrekten Typs und der entsprechenden Leistung. Die korrekte Sicherungsspezifikation für jeden
Spannungsbereich ist auf dem Produkt vermerkt.
22. Drehen Sie die Lautstarke nicht hoch, wahrend Sie sehr leise Passagen oder keine Musik hören, da
sonst die Lautsprecher beschädigt werden konnten.
23. Das einzige Mittel das Produkt komplett von der Stromversorgung zu trennen, ist das Netzkabel aus der
Steckdose oder aus dem Gerat zu entfernen. Entweder muss die Steckdose oder der Netzkabeleingang
am Gerat jederzeit frei zuganglich sein wahrend das Gerat benutzt wird.
24. Die Steckdose sollte in der Nahe des Gerätes installiert und leicht zuganglich sein.
25. Die maximale Temperatur der Nutzung soll über 40C nicht sein.
Auspacken
DIE HOCHVOLTSPANNUNG!
NICHT öFFNEN
ACHTUNG
ACHTUNG:
Um das Risiko eines Stromschlages zuvermeiden, nehmen Sie das Gerat nichtauseinander und
setzen Sie das Gerat weder Regennoch Feuchtigkeit aus. Keine brauchbarenTeile imGerat. Zur
Wartung qualifiziertes Personal heranziehen.
Erklärung der graphischenSymbole:
Der Blitz in einem Dreieck machtSie auf „gefährliche Spannung“ aufmerksam, dieeinen
Stromschlag hervorrufen kann.
Das Ausrufezeichen in einemDreieck macht Sie auf wichtige Bedienungs-und Pflege-
/Wartungsanleitungen in der Gebrauchsanweisungaufmerksam
1. Vor dem Anfang der Betriebsführung lesen Sie alleAnleitungen aufmerksam.
2. Sparen Sie die Anleitung auf - es kann Ihnen im Folgenden helfen.
3. Beachten Sie auf die Warnungen - sie haben die wichtige Bedeutung.
4. Folgen Sie den Anleitungen es hilft Sie das System effektiv zu verwenden.
5. Installation. Installieren Sie das Gerat nach der Führung.
6. Stromquelle. Dieses Produkt sollte nur an eine Stromquelle angeschlossen werden, die 220 Volt hat.
Wenn Sie sich nicht sicher sind, welche Stromversorgung Sie zuhause haben, konsultieren Sie einen
Produkthändler oder Ihren lokalen Stromversorger.
7. Erdung oder Polarisation. Das System braucht in der Erdableitung nicht. Einige Versionen des
Produktes sind mit einem Stromkabel mit einem gepolten Stecker ausgestattet (ein Stift ist breiter als
der andere). Dieser Stecker passt nur in eine Richtung in die Steckdose. Das ist eine
Sicherheitseinrichtung. Wenn es Ihnen nicht möglich ist den Stecker ganz in die Steckdose zu stecken,
versuchen Sie den Stecker umzudrehen. Sollte der Stecker immer noch nicht passen, kontaktieren Sie
Ihren Elektriker um Ihre Steckdose auszutauschen.
8. Verhalten Sie sich vorsichtig zu den Ernährungskabeln - lassen Sie seine Beschädigung nicht. 9.
Überlastung. Bewahren Sie das System von der Überanspruchung.
10. Belüftung. Das Produkt muss angemessen belüftet werden. Platzieren sie es nicht auf einem Bett,
Sofa oder einer ähnlichen Oberflache. Bedecken Sie das Produkt nicht mit Tischdecken, Zeitungen, etc.
11. Hitze. Das Produkt sollte nicht in der Nahe von Hitzequellen, wie Radiatoren, Herden oder anderen
Gegenstanden, die Hitze verursachen aufgestellt werden.
12. Wasser und Feuchtigkeit. Um das Risiko eines elektrischen Schlages zu reduzieren, setzen Sie das
Produkt nicht Regen, tropfender oder spritzender Feuchtigkeit, wie in einer Sauna/Badezimmer aus.
Benutzen Sie das Produkt nicht in der Nahe von Wasser, z.B. in der Nahe der Badewanne, Spulbecken
oder eines Schwimmbades.
13. Gegenstands- und Flüssigkeitseintritt. Drucken sie nie irgendwelche Gegenstande durch die Öffnungen
in das Produkt, da diese gefährliche Spannungsteile berühren können oder einen Kurzschluss
hervorrufen können, was ein Feuer oder einen elektrischen Schlag zur Folge haben kann. Vermeiden
Sie die Einwirkung des Systems mit dem Wasser, verwenden Sie das System in den Räumen mit der
erhöhten Feuchtigkeit nicht.
14. Reinigung. Ziehen Sie den Stecker aus der Steckdose bevor Sie das Gerat reinigen. Das Gehäuse
sollte mit einem trockenen Tuch abgestaubt werden. Wenn Sie einen Reinigungsspray benutzen wollen,
sprühen Sie nicht direkt auf das Gehäuse, sondern auf ein Tuch.
15. Zubehör. Benutzen Sie kein Zubehör das nicht vom Hersteller empfohlen wird!
16. Zubehör. Stellen Sie das Gerat nicht auf einen instabilen Tisch, Ständer, Stativ oder Wagen. Das Gerat
konnte herunterfallen und dabei ein Kinder oder einen Erwachsenen ernsthaft verletzen und selbst
zerstört werden. Benutzen Sie es nur auf einem Ständer, Tisch, Stativ oder Wagen, die vom Hersteller
empfohlen oder mit dem Produkt verkauft wird.
Warnungen:
:80-FC550-97-3164-01 2010-01-07
Zsg

+
-
VOLUME
+
_
+
_
STANDBY
INPUT 3D
TREBLE
BASSBASS
TREBLE
INPUT SEL
POWER
VOLUME
PHONE
Der Anschluß
4
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
Die Frontansicht desVerstärkers
Die Hinteransicht desVerstärkers
Illustration
1
2
3
4
5
1
2
3
5
4
3
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
R L
Subwoofer
5
6
1
2
3
4
*Please note thecorrect placement ofspeaker is shownin the abovepicture.
Die Frontansicht desVerstärkers
1. DIGITALDISPLAY
2. Eingang Regler
3. SOUND Regler. Pressen Sie VOLUME für die
Regulierung der Lautstärkeauf
4. Kopfhörer Buchse
5. POWER. Pressen Sie on, off auf
1. Eingang 1. 3.5mm Stereo
Audioeingang Buchse
2. Eingang 2. 2.0Kanal 2 RCAAudioeing
Ang Buchse
3. Audioausgang 2.1 Kanal3 RCA
Audioausgang Buchse
4. POWER
5. Sicherung
Die Frontansicht desFernbedienungspults
1.STANDBY Regime
2.Eingang Regler
3.Höhen Regler
4.Sound Regler
5.3D SoundRegler
6.Basse Regler
Verstärker
Für VCD/DVD und andere
Für die Soundkarte,CD/MP3 Players undandere.
1.Verbinden Siedie Sattelitenkabel mitdem L /R
Audioausgang Buchse aufder Rückseite desVerstärkers.
2.Verbinden SieSubwooferkabel mit dem
Audioausgang Buchse aufder Rückseite desVerstärkers.
3.Wenn Sie VCD/DVDoder andere Einrichtungen
anschließen wollen -verbinden Sie mitdem RCAAudiokabel.
4.Wenn Sie SoundkarteCD/MP3 oder andereEinrichtungen anschließen wollen-
verbinden Sie mitdem doppelte 3.5mm Stereo Buchse.
5.Überzeugen Sie sich,dass alle Kabelnrichtig
angeschlossen sind, späterschließen Sie dieAnschlusskabel an.
Wenn Sie dieKopfhörer anschließen, hörenSie den Soundnur in denKopfhörern
Das System sollsich in bequemerStelle für denKabelanschluss befinden
Die maximale Temperatur der Nutzungsoll über 40Cnicht sein.
:80-FC550-97-3164-01 2010-01-07
Zsg

FAQ:
Der Sound wirdverzerrt
6
If you experienceproblems with yourspeaker, the following troubleshooting may help.
Prüfen Sie, dassdie Leitungen derSatelliten
angeschlossen sind, überzeugenSie sich, dass
die Quelle desSounds richtig abgestimmtist.
Frage Auflösung
Es gibt keine Indikation
Power LED
Es gibt diegroßen Verzerrungen
bei der Vergrößerung der
Lautstärke
Prüfen Sie, dassdie Hauptdatei oderdie Disk nicht
beschädigt ist. SpielenSie das andereLied für
den Vergleich.
Wohin kann mandie
Dynamiken stellen
Die Dynamiken sindmagnetisch abgeschirmt.
Die können nebenden LCD aufgestelltsein.
Wenn Sie dieanderen Fragen haben,bitte behandeln Sieins Servicezentrum.
Technical Information
5
Technische Besonderheiten
V12: Wurde von der bekannte Lautsprecher Designer Peter Larsenentwickelt. Tiefe
Bässe und ausgezeichnetemittlere und höheFrequenzen lassen denklaren und
qualitativen Klang imbreiten Frequenzbereich zuerreichen
2.1 `+ 1System: Microlab Außenverstärker Hi-Fi 2.1 Systemist leicht imGebrauch.
Entfernt die Verzerrungen, die durchdie Sensibilität, dieVibration, der Wärme, den
elektromagnetischen Schwingungen herbeigerufenwurden. Es ist die besteAuswahl
für die Menschen,die Qualität desHi-Fi Sound bevorzugen.
5.25 Subwoofer: 5.25 Subwoofer wurdevon dem Doppelmagnetischen-System
gemacht, der dieNiederfrequenzdeutlichkeit hat.
Frequenzbereich: V12 Diffusor 2.5 Breitband-Lautsprecher kannden idealen
lautlichen Effekt gewährleisten, einen realer3D Sound übergebenund das breite
Spektrum des Soundsund der Detailswiedergeben.
X-Basse: Microlab entwickelte hoheTechnologie, die auf der geometrischen Struktur
des Subwoofers unddes Lautsprecher gegründetwurde, gibt hochwertige,
eigenartige Niederfrequenzempfindlichkeit wieder.
Entwickelte für Musik:Diese Technologien lassen denqualitativen Klang imbreiten
Frequenzbereich zu erreichen,was dieses Systemideal für dieBewunderer der Musik
und der Filmemacht. Das Systementspricht den europäischen Standards. Sie
können mit demQualität Klangen genießen.
- 130HZ-8KHZ 1.5dB
und 100HZ-20KHZ 3dB
Verstärker
Leistung
Leistungausgang
Frequenzbereich
Empfindlichkeit 300 mW
Harmonische Verzerrungen 0.3 % 1Watt 1 Hz
Verteilung 45dB
Störabstand 75 dB
Dynamiken
Audioeingang 1
Audioausgang RCABuchse
Produktabmessungen
220V-240V~ 50Hz240mA
24W+15Wx2 RMS
35Hz-20KHz
(Subwoofer)5.25"
(Satelliten)2.5"x2(magnetisch abgeschirmt)
(Eingang 1) 3.5mmStereo Buchse
(Eingang 2) RCABuchse
(Verstärker) 77x210x200mm
(Subwoofer) 215x260x220mm
Prüfen Sie, dassdas System angeschaltetist.
Prüfen Sie derErnährungskabel auf
den Einschluss insNetz
Es gibt keinenSound
Prüfen Sie dieQuelle des Sounds
Prüfen Sie dieVereinigung allerLeitungen
Prüfen Sie dasNiveau des Sounds
Ein oder mehrereSatelliten
arbeiten nicht
Schalten Sie dieWiedergabe des Lautesaus.
Machen Sie dieLautstärke niedriger.
Das Fernbedienungspult
arbeitet nicht Prüfen Sie dieNiveau des Basses
:80-FC550-97-3164-01 2010-01-07
Zsg

Przed u¿yciem nale¿yuwa¿nie przeczytaæ instrukcjeobs³ugi.
G£OŒNIKI MULTIMEDIALNE
FC550
Instrukcja obs³ugi
Microlab Technology Company Ltd.
Wyprodukowano w Chinach
Wszystkie inne nazwy produktów s¹ znakami handlowymi ich prawowitych w³aœcicieli. Rzeczywista zawartoœæ mo¿e nieznacznie
ró¿niæ siê od tych przedstawionych wdruku. Wszystkie specyfikacje iprojekty mog¹ byæ zmieniane bezuprzedniego powiadomienia.
:80-FC550-97-3164-01 2010-01-07
Zsg

1 2
Otwórz opakowanie, przewróædo góry dnem'
Podnieœ opakowanie dogóry i delikatniewyci¹gnij zawartoœæ opakowania
Usuñ wewnêtrzne opakowaniaz urz¹dzenia
Zalecamy zachowanie opakowania w celu wykorzystaniago w przysz³oœci.
Wzmacniacz 1 szt.
G³oœnik niskotonowy 1 szt.
G³oœniki satelitarne 2szt
3.5mm-2RCA kabel audio 1szt.
Pilot zdalnego sterowania 1 szt.
Instrukcja obs³ugi 1 szt.
Podczas rozpakowywania powinieneœ znaleŸæ nastêpuj¹cepozycje:
Uwaga:
Aby zmniejszyæ ryzykopora¿enia pr¹dem nienale¿y rozk³adaæ urz¹dzenia na czêœci oraznie nara¿aæ gona dzia³anie
deszczu lub wilgoci. Nienaprawiaæ samodzielnie czêœci wewn¹trz.Serwisowanie przekazywaæ wykwalifikowanemu
personelowi.
B³yskawica wewn¹trz trójk¹ta równobocznegoostrzega o obecnoœci nieizolowanychczêœci “pod napiêciem” w
obrêbie obudowy produktu,które mog¹ posiadaæwystarczaj¹c¹ moc, aby wywo³aæ wstrz¹s elektrycznyu ludzi.
Wykrzyknik wewn¹trz trójk¹tarównobocznego informuje o obecnoœci wa¿nych instrukcjiobs³ugi i instrukcji
dotycz¹cych eksploatacji (obs³ugi)i konserwacji (serwisowania)w literaturze do³¹czonej do urz¹dzenia.
Wyjaœnienie Symboli Graficznych:
Wa¿ne wskazówkibezpieczeñstwa
UWAGA
RYZYKO PORA¯ENIA PR¥DEM.
NIE OTWIERAÆ
OSTRZE¯ENIA:
1. Czytaæ instrukcjeWszystkieinstrukcje bezpieczeñstwa i obs³ugi powinny byæprzeczytane przed uruchomieniem
urz¹dzenia.
2. Zachowaæ instrukcjeInstrukcjebezpieczeñstwa i obs³ugi powinny byæ zachowanew celu póŸniejszego
wykorzystania.
3. Przestrzegaæ ostrze¿eñStosowaæ siêdo wszystkich ostrze¿eñ umieszczonychna urz¹dzeniu i winstrukcjach
obs³ugi.
4. Przestrzegaæ instrukcjiWszystkieinstrukcje obs³ugi i u¿ycia powinny byæprzestrzegane.
5. InstalacjaInstalowaæ zgodniez instrukcj¹ producenta.
6. •ród³a zasilaniaProdukt ten mo¿e byæ pod³¹czony wy³¹czniedo okreœlonego rodzajuŸród³a zasilania
wskazanego na wejœciu kablazasilania. W przypadku brakupewnoœci odnoœnie typu zasilaniaw domu, nale¿y
skonsultowaæ siê siêz dostawc¹ lubmiejscow¹ elektrowni¹.
7. Uziemienie lubpolaryzacjaUrz¹dzenie nie wymaga uziemienia. Nale¿y upewniæsiê, i¿ wtyczkajest prawid³owo
umieszczona w gnieŸdziezasilania lub przed³u¿aczuw celu unikniêcia pora¿enia elektrycznego. Niektórewersje
produktu zosta³y wyposa¿one wspolaryzowan¹ wtyczkê kabla zasilaniapr¹du zmiennego (wtyczka zjednym
bolcem szerszym ni¿inne). Ten rodzaj wtyczkimo¿na w³o¿yæ do gniazda zasilania tylkow jeden, okreœlony
sposób. Jest tozabezpieczenie, które nale¿ystosowaæ. Jeœli nie mo¿na wsun¹æ wtyczkido gniazdka, nale¿yj¹
obróciæ. W przypadkuu¿ycia dodatkowego przed³u¿aczalub przewodu zasilania innego ni¿ oryginalny
dostarczony z urz¹dzeniem,powinien posiadaæ onodpowiednio zabezpieczon¹ wtyczkê, a tak¿e spe³niaæ
wszelkie normy bezpieczeñstwai byæ dopuszczonydo u¿ytku w danym kraju.
8. Zabezpieczenie kablazasilania Kable zasilaniapowinny byæ u³o¿onetak, by nieby³o mo¿liwe nast¹pienie na nie,
lub przebicie ichprzedmiotami na nichu³o¿onymi lub o nie opartymi, zezwróceniem szczególnie uwagina wtyczki,
gniazdka œcienne orazmiejsca, w którychkable wychodz¹ z urz¹dzenia.
9. Przeci¹¿enieNie przeci¹¿aæ gniazdœciennych, przed³u¿aczy lub zintegrowanychprzy³¹czy elektrycznych, gdy¿
mo¿e to powodowaæryzyko wyst¹pienia po¿arulub pora¿enia elektrycznego.
10. WentylacjaProdukt musibyæ w³aœciwie wentylowany. Nie umieszczaæ produktu na ³ó¿ku,sofie lub innejpodobnej
powierzchni. Nie przykrywaæurz¹dzenia ¿adnymi rzeczamijak obrusy,gazety itd.
11.Gor¹coProdukt powinienbyæ umieszczony z dalaod Ÿróde³ ciep³a takichjak grzejniki, urz¹dzenia rejestruj¹ce
ciep³o, piece lubinne urz¹dzenia (w³¹czaj¹cwzmacniacze) wytwarzaj¹ce ciep³o. ¯adne nieos³oniête Ÿród³a
p³omieni, takie jakzapalone œwiece, niepowinny byæ umieszczane na urz¹dzeniu.
12. Woda iwilgoæ W celu zmniejszenia ryzyka po¿arulub pora¿enia pr¹demelektrycznym nie nara¿aæna dzia³anie
deszczu, kapania izachlapania lub nadmiernejwilgoci takiej jak w saunie lub³azience. Nie korzystaæz urz¹dzenia
w pobli¿u wody na przyk³ad w pobli¿u wanny,umywalki, zlewu kuchennego,wanny przeznaczonej do prania, w
wilgotnej piwnicy lubw pobli¿u basenuitp.
13. Przedostanie siêdo œrodka przedmiotówi p³ynówNigdy nie wpychaæ przez otwory¿adnego rodzaju przedmiotów
do œrodka urz¹dzenia, gdy¿mog¹ dotykaæ miejsc oniebezpiecznym napiêciu lub powodowaæzwarcie czêœci, co
mo¿e prowadziæ dopo¿aru b¹dŸ pora¿eniaelektrycznego. Nigdy nie nale¿y rozlewaæ ¿adnegorodzaju p³ynów do
lub na urz¹dzenie.Nie umieszczaæ ¿adnychobiektów zawieraj¹cych wodê na wierzchu produktu.
14. CzyszczenieOd³¹czyæ urz¹dzenieod gniazda œciennegoprzed rozpoczêciem czyszczenia. Kurz z obudowy
g³oœnika niskotonowego mo¿ebyæ usuwany such¹szmatk¹. U¿ywaj¹c œrodka czyszcz¹cego w rozpylaczu,nie
pryskaæ bezpoœrednio naobudowê, lecz naszmatkê. Uwa¿aæ, aby nie uszkodziæ elementównapêdu.
15. Urz¹dzenia dodatkoweNieu¿ywaæ urz¹dzeñ dodatkowychnie rekomendowanych przez producenta, gdy¿ mog¹
powodowaæ zagro¿enie.
16. AkcesoriaNieumieszczaæ urz¹dzenia naniestabilnym wózku, stojaku, statywie trójno¿nym, wspornikulub stole.
Urz¹dzenie mo¿e spaœæ,powoduj¹c powa¿ne obra¿eniacia³a u dzieci i doros³ych orazpowa¿ne uszkodzenia
samego urz¹dzenia. U¿ywaætylko z wózkiem,stojakiem, statywem trójno¿nym, wspornikiem lub sto³em
zalecanym przez producentalub sprzedawanych wrazz produktem. Ka¿dy monta¿ produktu powinienbyæ zgodny
z instrukcjami producentaoraz przy u¿yciudodatkowych akcesoriów przez niego zalecanych.
17. Przemieszczanie urz¹dzeniaUrz¹dzeniestoj¹ce na wózkupowinno byæ przemieszczane ostro¿nie. Nag³e
zatrzymanie siê, nadmiernasi³a i nierównapowierzchnia mog¹ spowodowaæ przewrócenie siê produktuwraz z
wózkiem.
18. Okresy nieu¿ywalnoœciPrzewód zasilaniaurz¹dzenia powinien byæ od³¹czonyod gniazda podczas burzyz
piorunami lub kiedy urz¹dzenienie jest u¿ywane przezd³u¿szy czas.
19. SerwisNie próbowaænaprawiaæ urz¹dzenia samodzielnie,gdy¿ otwarcie lub usuniêcie pokrywy mo¿enaraziæ
na niebezpieczne napiêcie lubna inne zagro¿enia. Wszelkieprace serwisowe nale¿y powierzyæ
wykwalifikowanym pracownikom serwisu.
20. Podczas gdyurz¹dzenie nie jestu¿ywane nale¿y je od³¹czyæ od gniazdkaelektrycznego. Kiedy jestono
pod³¹czone do Ÿród³azasilania, pracuje wówczasw trybie gotowoœci i nadal pobiera pr¹d.
21. Czêœci wymienneGdy niezbêdnajest wymiana czêœci, nale¿yupewniæ siê, ¿e technikserwisowy u¿y³ czêœci
wymiennych okreœlonych przezproducenta lub maj¹cychte same charakterystyki co czêœæ oryginalna.U¿ycie
nieautoryzowanych czêœci mo¿espowodowaæ po¿ar,pora¿enie pr¹dem lub inne zagro¿enia.
22. Bezpieczniki siecioweWcelu ochrony przedpo¿arem u¿ywaæ jedynie bezpieczników prawid³owego typui z
w³aœciwymi wskaŸnikami. Prawid³owaspecyfikacja zakresu napiêciajest nadrukowana na urz¹dzeniu.
23. Nie nale¿ydrastycznie zwiêkszaæ g³oœnoœciw przypadku niskiej g³oœnoœci lub podczasbraku sygna³u audio.
G³oœnik mo¿e byæzniszczony, gdynajwy¿szy poziom sekcjizostanie nagle w³¹czony.
24. Aby od³¹czyæurz¹dzenie od zasilania nale¿ywyci¹gn¹æ wtyczkê przewodu zasilaj¹cegoz gniazdka
elektrycznego. Zarówno gniazdo œciennejak i wejœcie przewoduzasilania w urz¹dzeniu musibyæ zawsze
³atwo dostêpne gdyaparatura jest u¿ywana.
25. Gniazdo musibyæ zainstalowane bliskosprzêtu oraz byæ ³atwo dostêpne.
o
26. Najwy¿sza temperaturaotoczenia odpowiednia dlatego produktu wynosi 40 C.
Rozpakowywanie systemu:
Rozpakowywanie:
:80-FC550-97-3164-01 2010-01-07
Zsg

+
-
VOLUME
+
_
+
_
STANDBY
INPUT 3D
TREBLE
BASSBASS
TREBLE
INPUT SEL
POWER
VOLUME
PHONE
4
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
Widok wzmacniacza zprzodu
Instrukcja
1
2
3
4
5
1
2
3
5
4
3
Pilot widok od przodu
FUSE
L R
RLS.W.
INPUT 1
INPUT 2
T400mAL250V
AUDIO INPUT
AUDIO OUTPUT
AC IN
R L
Subwoofer
5
6
1
2
3
4
Proszê zwróciæ uwagê naprawid³owe rozmieszczenie
g³oœników, tak jakjest podane na powy¿szymrysunku
1. DIGITALDISPLAY(Wyœwietlacz cyfrowy)
Po w³¹czeniu zasilania,wskaŸnik zasilania œwieci
jasniej
2. INPUT SELECT(Wybór wejœcia)
Nacisn¹æ przycisk, abywybraæ wejœcie 1lub wejœcie 2
wejœcia audio
3. REGULACJA G£OŒNOŒCI
Dostosuj system g³oœnoœci,zmniejsz g³oœnoœæ ruchem
przeciwnym do ruchuwskazówek zegara dominimum,
dostosuj regulacjê g³oœnoœcina ¿¹dany poziom
4. GNIAZDO S£UCHAWKOWEPHONE JACK
Mo¿na pod³¹czyæ s³uchawkistereo 3,5 mmdo tego
gniazda
5. PRZYCISK POWER
Naciœnij ten przyciskw celu w³¹czeniasystemu (ON),
Naciœnij ten przyciskw celu wy³¹czeniasystemu (OFF)
Widok wzmacniacza zty³u
1. WEJŒCIE 1: 3,5mm Stereofoniczne gniazdo
wejœciowe audio
2. WEJŒCIE 2: 2.1 kana³owe (2 xRCA) audio gniazda
wejœciowego
3. WYJŒCIE AUDIO : 2.1 kana³owe(3 RCA) audio
gniazda wyjœciowego
4. PRZEWÓD ELEKTRYCZNY
5. BEZPIECZNIK
1. STAND BY(tryb gotowoœci)
2. INPUT SELECT (wybórwejœcia): nacisn¹æ
przycisk, aby wybraæwejœcie 1 lubwejœcie 2 wejœcia audio
3. TREBLE (wysokie tony) przycisk+/-:
dostosowaæ dŸwiêk wysokichtonów, naciskaæprzycisk do
momentu uzyskania po¿¹danego poziomudŸwiêku
4. VOLUME (dŸwiêk) przycisk+/-: dostosowaæ poziom
natê¿enia dŸwiêku g³oœników, naciskaæ przyciskdo
momentu uzyskania po¿¹danego poziomu
5. 3D (trójwymiarowoœæ): nacisn¹æ przycisk,aby w³¹czyæ
przestrzenny efekt dŸwiêku
6. BASS (bas) przycisk +/-:dostosowaæ poziom dŸwiêku
basów, naciskaæprzycisk do momentuuzyskania
po¿¹danego poziomu
Pod³¹czenie systemu
Do karty dŸwiêkowej,CD, MP3,itp.
Do VCD, DVD,itp.
Wzmacniacz
1. Pod³¹cz kable g³oœnikówsatelitarnych do Li P gniazdekwyjœæ audio z ty³u wzmacniacza, a
nastêpnie umieœæ lewyg³oœnik satelitarny polewej stronie wzmacniaczaa prawy g³oœnik
satelitarny po jegoprawej stronie.
2. Podl¹cz kabel doniskotonowego g³oœnika zty³u wzmacniacza przezwyjœcie audio
3. Podczas po³¹czenia zVCD / DVD,itp., nale¿y u¿yæpodwójnego koñca kablaaudio RCA.
Pod³¹cz jeden konieckabla audio dogniazda wyjœcia doVCD / DVD,a drugi koniecdo "L" i"P"
do wejœcia 2gniazda z ty³uwzmacniacza . Uwaga: w zestawienie ma kablaaudio (2RCA-2RCA),
powy¿sze jest tylkodla informacji u¿ytkownika
4. Podczas pod³¹czenia karty dŸwiêkowej (CD, MP3, itp.), nale¿y u¿yæ kabla audio z podwójn¹
wtyczk¹ 3,5 mmstereo. Pod³¹cz jeden konieckabla audio dowyjœcia gniazda audiona karcie
dŸwiêkowej (CD, MP3, etc),drugi koniec dogniazda wejœciowego 1z ty³u wzmacniacza.
Uwaga: w zestawienie ma kablaaudio (3,5 -3,5mm), powy¿sze jesttylko dla informacji
u¿ytkownika.
5. Uwagi: gniazda iwtyczki s¹ kolorowe.Pamiêtaj, aby pod³¹czaæoznaczone kolorami wtyczkido
odpowiednio oznaczonych gniazd.
6. SprawdŸ po³¹czenia iupewnij siê, ¿eka¿dy kabel jestprawid³owo pod³¹czony,a nastêpnie
pod³¹cz wtyczkê zasilaniado prawid³owego gniazdkaelektrycznego. Kszta³t wtyczkii gniazdka
elektrycznego zale¿y odkraju u¿ytkowania
*Po pod³¹czeniu s³uchawekdo g³oœnika, mo¿naus³yszeæ dŸwiêk jedyniew s³uchawkach.
*Gniazda powinny byæzainstalowane w pobli¿uurz¹dzenia i byæ³atwo dostêpne.
*Najwy¿sza temperatura otoczeniaodpowiednia dla tegoproduktu wynosi.
:80-FC550-97-3164-01 2010-01-07
Zsg

Rozwi¹zywanie problemów
6
If you experienceproblems with yourspeaker, thefollowing troubleshooting mayhelp.
Problem Rozwi¹zanie
Kontrolka w³¹cznika
nie œwieci siê
Je¿eli którykolwiek zpodanych powy¿ej problemównadal istnieje skontaktujsiê ze
sprzedawc¹ lub zprofesjonalnym serwisem.
Brak dŸwiêku
Jeden lub wiêcejg³oœników
satelitarnych nie dzia³a
Brak basów
DŸwiêk jest zniekszta³cony
SprawdŸ czy urz¹dzeniejest w³¹czone
SprawdŸ czy kabelzasilania jest dobrzepod³¹czony
SprawdŸ czy Ÿród³oaudio dzia³a
SprawdŸ czy kableg³oœników s¹ dobrzepod³¹czone
SprawdŸ czy pokrêt³og³oœnoœci nie jestna minimum
SprawdŸ czy kabelg³oœników satelitarnych
jest dobrze pod³¹czony
SprawdŸ czy pokrêt³okontrolki basów
nie jest naminimum
SprawdŸ czy g³oœnoœæjest na najni¿szympoziomie
Specyfikacja
Informacje techniczne
5
Funkcje
V12: zaprojektowany przez s³ynnegoduñskiego projektanta g³oœnikówPetera Larsen.
Pe³nozakresowe sto¿kowe g³oœnikimultimedialne V12 2.5wyznaczaj¹ aktualne standardypoprzez
ich doskona³¹ p³ask¹na wykresie: 130HZ-8kHz1.5dB oraz 100Hz-20kHz3dB.
2.1+1system: zewnêtrzny wzmacniacz Microlabo mocy Hi-Fiw systemie 2.1jest ³atwy wu¿yciu i
przyjazny dla u¿ytkownika.Dziêki temu mo¿nawyeliminowaæ zak³ócenia dŸwiêkuspowodowane
przez drgania, przegrzaniei zak³ócenia elektromagnetyczne.Jest to najlepszywybór dla tych,
którzy lubuj¹ siêw jakoœci dŸwiêkuHi-Fi.
5.25 subwoofer: 5.25 " subwoofer to unikalny produkt wyprodukowany przy u¿yciu podwójnego
systemu magnesów SrMagnet w celuprzetarcia szlaku dlatakich wartoœci jaknatychmiastowa
reakcja g³oœników nawy³¹czenie dŸwiêku, wiêkszyruch membrany,co daje lepsz¹czêstotliwoœæ
dŸwiêku oraz szybsz¹reakcjê g³oœników nadŸwiêk.
Czêstotliwoœæ: ze wzglêdu naich doskona³¹ jakoœæ,pe³nozakresowe sto¿kowe g³oœniki
multimedialne V12 2.5", zapewniaj¹ idealnyefekt dŸwiêkowy,buduj¹c zarazem prawdziwyœwiat 3D
w dziedzinie dŸwiêkui odtwarzaj¹c szerokiepoziomy i szczegó³y.
X-Bass: Wysoce rozwiniêtasolidna technologia Microlabpozwala odtworzyæ basyna specjalnie
zaprojektowanym do tegog³oœniku niskotonowym. Równie¿obudowa subwoofera ogeometrycznym
kszta³cie nawi¹zuje doteorii psychologii, któramówi o odtwarzaniunadzwyczajnie wysokiej jakoœci
dŸwiêku co dajelepsz¹ jego czêstotliwoœæ
Zaprojektowane dla muzyki:podstawowym celem MicrolabR & Dsystem jest promowaniei
nadawanie tempa europejskiejkulturze muzycznejAby to osi¹gn¹æ,wszystkie projekty powinnybyæ
zorientowane na muzykêi pochodziæ zesztuki muzycznej. Posiadaj¹curz¹dzenie firmy Microlab
mo¿esz do wolidelektowaæ siê europejskim,muzycznym smakiem.
Specyfikacja wzmacniacza:
AC IN 220V-240V~ 50Hz 240mA
Moc wyjœciowa 24W + 15W x2 RMS
Pasmo czêstotliwoœci 35Hz-20KHz
Czu³oœæ wejœciowa 300mV
Zniekszta³cenie < 0.3% (1W1KHz)
Oddzielenie > 45 dB
S/N > 75 dB
Rozmiary g³oœników: (G³oœnik niskotonowy)5.25
(G³oœniki satelitarne)2,5"x2(ekranowanie magnetyczne)
Wejœcie audio: (Wejœcie 1) gniazdostereo 3.5mm
(Wejœcie 2) gniazdoRCA
Wyjœcie audio: RCA jack
Wymiary produktu (g³. x wys.x szer.):
(Wzmacniacz) 77x210x200mm
(G³oœnik niskotonowy) 215x260x220mm
(G³oœniki satelitarne) 85x100x165mm
:80-FC550-97-3164-01 2010-01-07
Zsg
