Migatronic SIGMA ONE User manual

QUICKGUIDE
SIGMA ONE
3
12 9
10
11
13
4
5
6
1. Indstilling af svejsestrøm
2. Visning af svejsestrøm
3. Visning af trådhastighed (m/min)
4. Visning af strøm/lysbueindstilling:
- kortbue
- blandbue med risiko for svejsesprøjt
- spraybue
5. Visning af materialetykkelse
6. Visning af lysbuelængde/svejse-
sømmens form
7. Indstilling af svejsespænding
Drej på knappen for at indstille den ønskede
svejsespænding.
8. Visning af svejsespænding
9. Visning af +/- område
for spændingstrim
10. Visning af valgt program
11. Valg af program
Materiale - tråddimension - gas.
12. Puls
Til/frakobling af MIG pulssvejsning.
(ikke alle modeller)
13. Valg af funktion til/fra
- Punktsvejsning
Svejsning i defineret punktsvejsetid
- DUO PlusTM
Pulserende tråd i forbindelse med
synergisk MIG
14. Arc adjust
15. Memory-funktion
5 foretrukne indstillinger.
16. Menu
14
15
Driftsbillede MIG/MMA
8
1. Indstilling af parametre
Drej på knappen for at indstille den ønskede
parameterværdi.
2. Valg af svejseparameter
Drej på knappen for at vælge den ønskede
svejseparameter.
3. Forgas (sek.)
4. Krybestart (m/min)
5. Hotstart (%)
6. Hotstarttid (sek.)
7. Slope-down (sek.)
8. Stopstrøm-tid (sek.)
9. Stopstrøm (%)
10. Eftergas (sek.)
11. Punkttid (sek.)
12. Indstillet strøm/spænding/proces
13. Retur
Retur til menu
14. Funktionsindstillinger
Valg af:
- Punkt
- DUO PlusTM
Indstil funktionsparametre
15. Genkald af fabriksindstilling
Reset det valgte program til
fabriksindstilling.
16. Gas
- Indstilling af manuel gas/IGC
(ikke alle modeller)
- Gastest
- Kalibrering af IGC (ikke alle modeller)
17. Maskinopsætning
- Brænder
- Service
- Sprog
- Om
18. Arc Power (%)
Indstilling af MIG/MMA svejseforløbet
Procesindstilling
1
2
7
16
DK 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
1
2
16
10
86
12
13
52
18
1
15
11
15
17

QUICKGUIDE
SIGMA ONE
Menu - Trådfremføring
1. Home/retur
Retur til driftsbillede.
2. Trådrangering frem
3. Trådrangering tilbage
4. Gastest
5. Visning af
trådfremføringsinformation
1. Home/retur
Retur til driftsbillede.
2. Valg af menu
- Fejllog
- Powermodul
- Trådfremføring
- Vandkøling
- Klokkeslet & dato
- Tilbage til fabriksindstilling
Menu - Service
1. Home/retur
Retur til driftsbillede.
2. Valg af tastemetode
2-takt/4-takt tastemetode.
3. Valg af brændertype
Brændertype.
Menu - Brænder
5
4
2
1
3
1
2
2
1
3

QUICKGUIDE
SIGMA ONE
1. Setting the welding current
2. Display of welding current
3. Display of wire feed speed (m/min)
4. Display of current/transfer mode:
- dip transfer
- globular transfer (risk of weld spatter)
- spray transfer
5. Display of material thickness
6. Display of arc length/
shape of welded bead
7. Setting welding voltage
Turn the control knob to trim/set the desired
welding voltage.
8. Display of welding voltage
9. Display of +/- voltage trim
10. Display of selected program
11. Selecting program
Material - wire dimension - gas.
12. Pulse welding
MIG pulse welding on/off (not all versions).
13. Selecting function On/Off
- Spot
Welding in defined spot time
- DUO PlusTM
Pulsating wire in connection with
synergic MIG
14. Arc adjust
15. Memory function
5 preferred settings.
16. Menu

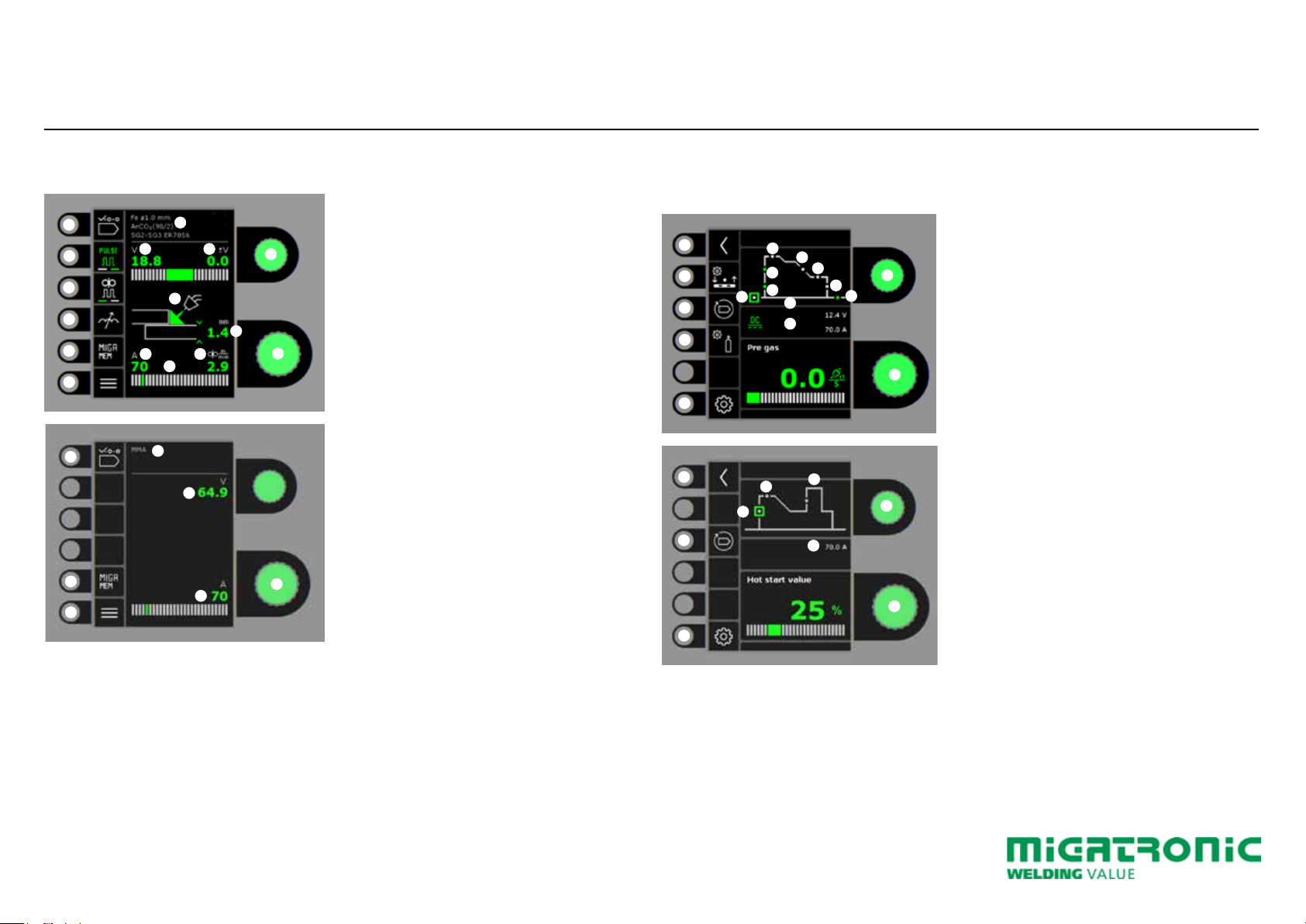

Standard control panel MIG/MMA
1. Setting parameters
Turn the control knob to set the desired
parameter value.
2. Selecting welding parameter
Turn the control knob to select the desired
welding parameter.
3. Pre-gas (sec.)
4. Softstart (m/min)
5. Hotstart (%)
6. Hotstart time (sec.)
7. Slope down (sec.)
8. Final current time (sec.)
9. Final current (%)
10. Post-gas (sec.)
11. Spot time (sec.)
12. Set current/voltage/process
13. Return
Return to menu.
14. Function settings
Selecting between:
- Spot
- DUO PlusTM
Setting function parameters
15. Recall of factory settings
Reset the chosen program to factory
settings.
16. Gas
- Setting manual gas/IGC (not all versions)
- Gas test
- Calibration of IGC (not all versions)
17. Machine settings
- Torch
- Service
- Language
- About
18. Arc Power (%)
Setting welding process MIG/MMA -
Process setup
UK 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

QUICKGUIDE
SIGMA ONE

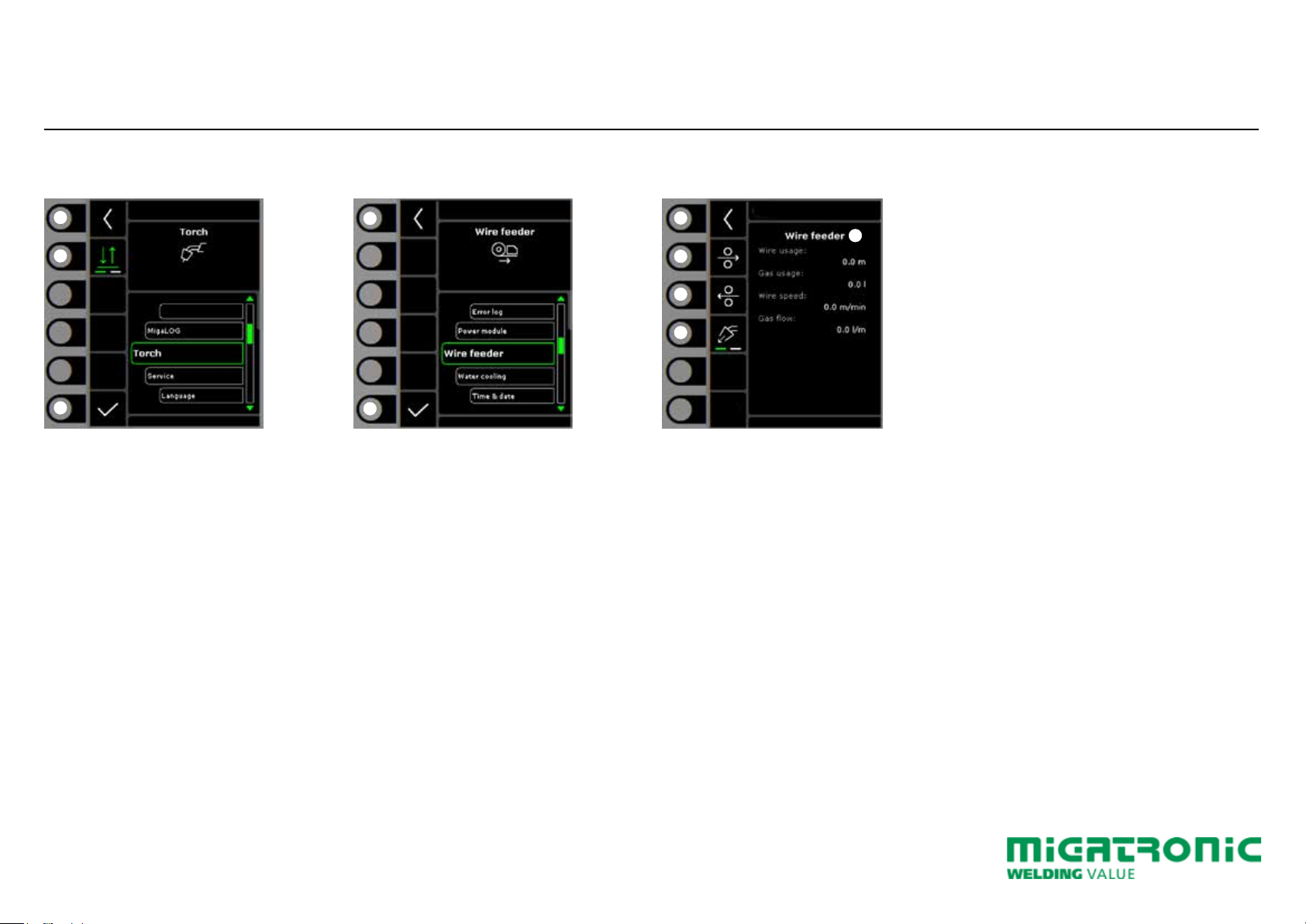

Menu - Wire feeder
1. Home/return
Return to standard control panel.
2. Wire inching forwards
3. Wire inching backwards
4. Gas test
5. Display of wire feeder information
1. Home/return
Return to standard control panel.
2. Selecting menu
- Error log
- Power module
- Wire feeder
- Watercooling
- Time & date
- Reset to factory settings
Menu - Service
1. Home/return
Return to standard control panel.
2. Selecting trigger mode
2-times/4-times trigger mode.
3. Selecting torch type
Torch type.
Menu - Torch
5
4
2
1
3
1
2
2
1
3

QUICKGUIDE
SIGMA ONE
1. Einstellung des Schweißstroms
2. Anzeige des Schweißstroms
3. Anzeige der Drahtförder-
geschwindigkeit (m/min)
4. Anzeige des Strom-/Transfer-Modus:
- Kurzbogen
- Mischbogen (Risiko für Schweißspritzer)
- Spraybogen
5. Anzeige der Materialstärke
6. Anzeige der Lichtbogenlänge/
Form der Schweißnaht
7. Einstellung der Schweißspannung
Die gewünschte Schweißspannung mittels
des Drehknopfs einstellen.
8. Anzeige der Schweißspannung
9. Anzeige +/- Spannungstrimm
10. Anzeige des gewählten Programms
11. Programmwahl
Material - Drahtdurchmesser - Gas.
12. Puls
MIG-Pulsschweißen ein/aus.
(nicht alle Ausführungen)
13. Wahl der Funktion Ein/Aus
- Punktschweißen
Schweißen in der definierten
Punktschweißzeit
- DUO PlusTM
Pulsierender Draht in Verbindung mit
synergischem MIG.
14. Drossel
15. Speicherfunktion
5 bevorzugte Einstellungen
16. Menü
Betriebsanzeige MIG/MMA
1. Einstellung der Parameter
Den gewählten Wert mittels des Drehknopfs
einstellen.
2. Wahl der Sekundärparameter
Die Parameter mittels des Drehknopfs
wählen.
3. Vorgas (Sek.)
4. Softstart (m/min)
5. Hotstart (%)
6. Hotstartzeit (Sek.)
7. Stromabsenkung (Sek.)
8. Stopstromzeit (Sek.)
9. Stopstrom (%)
10. Nachgas (Sek.)
11. Punktschweißzeit (Sek.)
12. Eingestellter Strom / Prozess /
eingestellte Spannung
13. Zurück
Zurück zum Menü.
14. Funktionseinstellungen
Wählen Sie zwischen:
- Punktschweißen
- DUO PlusTM
Einstellung der Funktionsparameter
15. Zurücksetzung auf
werkseitige Einstellung
Das gewählte Programm auf werkseitige
Einstellung zurücksetzen.
16. Gas
- Gas-/IGC-Einstellung
(nicht alle Ausführungen)
- Gastest
- Kalibrierung von IGC
(nicht alle Ausführungen)
17. Maschinen-Setup
- Brenner
- Service
- Sprache
- Über
18. Arc Power (%)
Einstellung des MIG/MMA
Schweißvorgangs -Prozessaufbau
DE 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

QUICKGUIDE
SIGMA ONE
Menü - DV-Einheit
1. Home/zurück
Zurück zur Betriebsanzeige.
2. Drahtförderung vorwärts
3. Drahtförderung zurück
4. Gastest
5. Anzeige der DV-Einheit-Information
1. Home/zurück
Zurück zur Betriebsanzeige.
2. Wahl des Menüs
- Fehlerliste
- Powermodul
- DV-Einheit
- Wasserkühlung
- Uhrzeit & Datum
- Zurücksetzen auf Werkseinstellungen
Menü - Service
1. Home/zurück
Zurück zur Betriebsanzeige.
2. Trigger-Modus
2-Takt/4-Takt Trigger Modus.
3. Wahl des Brennertyps
Brennertyp.
Menü - Brenner
5
4
2
1
3
1
2
2
1
3

QUICKGUIDE
SIGMA ONE
1. Inställning av svetsström
2. Visning av svetsström
3. Visning av trådhastighet (m/min)
4. Visning av ström/ljusbågeinställning:
- kortbåge
- blandbåge med risk för svetssprut
- spraybåge
5. Visning av materialetjocklek
6. Visning av ljusbågelängd/svets-
sömmens form
7. Inställning av svetsspänning
Vrid på knappen för att ställa in den
önskade svetsspänningen.
8. Visning av svetsspänning
9. Visning av +/- område for
spänningstrim
10. Visning av valt program
11. Programval
Materiale - tråddimension - gas.
12. Puls
Till/frånkoppling av MIG pulssvetsning.
(ej alla modeller)
13. Val av funktion till/från
- Punktsvetsning
Svetsning i definerad punktsvetstid.
- DUO PlusTM
Pulserande tråd i samband med synergisk
MIG.
14. Arc adjust
15. Memory-funktion
5 föredragna inställningar.
16. Meny
Driftsbild MIG/MMA
1. Inställning av parametrar
Vrid på knappen för att ställa in det önskade
parametervärdet.
2. Val av svetsparameter
Vrid på knappen för att välja den önskade
svetsparametern.
3. Förgas (sek.)
4. Krypstart (m/min)
5. Hotstart (%)
6. Hotstarttid (sek.)
7. Slope-down (sek.)
8. Stopström-tid (sek.)
9. Stopström (%)
10. Eftergas (sek.)
11. Punkttid (sek.)
12. Inställd ström/spänning/process
13. Retur
Retur till meny
14. Funktionsinställningar
Val av:
- Punkt
- DUO PlusTM
Ställ in funktionsparametrar
15. Återkallelse av fabriksinställning
Reset det valda programmet till
fabriksinställning.
16. Gas
- Inställning av manuell gas/IGC
(ej alla modeller)
- Gastest
- Kalibrering av IGC (ej alla modeller)
17. Maskininställning
- Brännar
- Service
- Språk
- Om
18. Arc Power (%)
Inställning av MIG/MMA svetsförloppet
Processinställning
SE 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

QUICKGUIDE
SIGMA ONE
Meny - Trådmatning
1. Home/retur
Retur till driftsbild.
2. Trådrangering fram
3. Trådrangering tillbaka
4. Gastest
5. Visning av
trådmatningsinformation
1. Home/retur
Retur till driftsbild.
2. Val av meny
- Fellog
- Powermodul
- Trådmatning
- Vattenkylning
- Tid & datum
- Retur till fabriksinställning
Meny - Service
1. Home/retur
Retur till driftsbild.
2. Val av avtryckarmetod
2-takt/4-takt avtryckarmetod.
3. Val av brännartyp
Brännartyp.
Meny - Brännar
5
4
2
1
3
1
2
2
1
3

SIGMA ONE
PIKAKÄYTTÖOHJE
1. Hitsausvirran asetus
2. Hitsausvirran näyttö
3. Lankanopeuden näyttö (m/min)
4. Hitsausvirran/kaarialueen näyttö:
- Lyhytkaari
- Välikaari (riski hitsausroiskeille)
- Kuumakaari
5. Materiaalin vahvuuden näyttö
6. Kaaren pituuden/
hitsin muodon näyttö
7. Hitsausjännitteen asetus
Halutun jännitteen asetus (Trim).
8. Hitsausjännitteen näyttö
9. +/- tasausjännitteen (trim) näyttö
10. Valitun ohjelman näyttö
11. Ohjelman valinta
Materiaali - langan halkaisija - kaasu.
12. Pulssihitsaus
MIG-Pulssihitsaus päälle/pois.
(lisävaruste, ei kaikissa malleissa)
13. Toiminnon valinta
päälle / pois päältä
- Pistehitsaus
Hitsaus määritetyllä pistehitsausajalla
- DUO PlusTM
Sykkivä langansyöttö synergisten
MIGohjelmien kanssa.
14. Kaaren säätö (induktanssi)
15. Muistitoiminto
5 esiasetettua muistipaikkaa.
16. Menu
Näytön toiminnot MIG/MMA
1. Parametrin säätö
Säätimellä valitaan haluttu arvo.
2. Hitsausparametrien valinta
Säätimellä valitaan säädettävä parametri.
3. Kaasun etuvirtaus (sek.)
4. Softstart (m/min)
5. Hotstart (%)
6. Hotstart aika (sek.)
7. Virrranlasku (sek.)
8. Lopetusvirta-aika (sek.)
9. Lopetusvirta (%)
10. Jälkikaasu (sek.)
11. Pistehitsausaika (sek.)
12. Asetettu
hitsausvirta/jännite/ prosessi
13. Paluu
Paluu Menu.
14. Toimintoasetukset
Valinta toimintojen välillä:
- Pistehitsaus
- DUO PlusTM
Toimintojen parametrien asettaminen.
15. Tehdasasetuksien palautus
Palauttaa valitun ohjelman tehdasasetuksiin.
16. Suojakaasu
- Manuaalinen kaasunvirtaus-asetus/IGC
(lisävaruste, ei kaikissa malleissa)
- Kaasutesti
- IGC:n kalibrointi
(lisävaruste, ei kaikissa malleissa)
17. Koneen asetukset
- Poltin
- Huolto
- Kieli
- Muuta
18. Arc Power (%)
Hitsausprosessin MIG/MMA-asetukset -
Prosessiasetukset
FI 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

SIGMA ONE
PIKAKÄYTTÖOHJE
Menu - Langansyöttölaite
1. Koti/Paluu
Paluu perusnäyttöön.
2. Langansyöttö eteenpäin
3. Langansyöttö taaksepäin
4. Kaasutesti
5. Langansyöttölaitteen tietojen näyttö
1. Koti/Paluu
Paluu perusnäyttöön.
2. Valintavalikko
- Vikalista
- Tehomoduuli
- Langansyöttölaite
- Vesijäähdytys
- Aika & päivämäärä
- Palauta tehdasasetukset
Menu - Huolto
1. Koti/Paluu
Paluu perusnäyttöön.
2. Trigger-tila
2-tahti/4-tahti toiminto.
3. Polttimen tyypin valinta
Polttimen tyyppi.
Menu - Poltin
5
4
2
1
3
1
2
2
1
3

GUIDA RAPIDA
SIGMA ONE
1. Regolazione corrente di saldatura
2. Visualizzazione corrente saldatura
3. Visualizzazione velocità filo (m/min)
4. Visualizzazione della modalità
di trasferimento:
- short
- globulare (rischio di spruzzi)
- spray
5. Visualizzazione spessore materiale
6. Visualizzazione della lunghezza
d’arco e forma del cordone
7. Impostazione tensione saldatura
Girare la manopola per impostare la
tensione desiderata.
8. Visualizzazione tensione saldatura
9. Visualizzazione lunghezza arco +/-
10. Visualizzazione programma
selezionato
11. Selezione programma
Materiale - diametro filo - gas.
12. Saldatura pulsata
MIG pulsato ON/OFF (non tutte le versioni).
13. Selezione della funzione On/Off
- Spot
Puntatura
- DUO PlusTM
Pulsazione filo in saldatura MIG sinergica.
14. Reattanza
15. Funzioni memoria
5 impostazioni preferite.
16. Menu
Pannello di controllo Standard MIG/MMA
1. Regolazione parametri
Girare la manopola per impostare il valore
desiderato.
2. Selezione parametro di saldatura
Girare la manopola per selezionare il
parametro desiderato.
3. Pre-gas (sec.)
4. Softstart (m/min)
5. Hotstart (%)
6. Tempo Hotstart (sec.)
7. Rampa (sec.)
8. Tempo corrente finale (sec.)
9. Corrente finale (%)
10. Post-gas (sec.)
11. Puntatura (sec.)
12. Corrente/Tensione/Processo impostati
13. Return
Ritorno al menu.
14. Impostazioni della funzione
Selezionando tra:
- Spot
- DUO PlusTM
Impostazione dei parametri della funzione
15. Richiamo delle impostazioni
di fabbrica
Resetta il programma scelto alle
impostazioni di fabbrica
16. Gas
- Impostazione gas manuale/IGC
(non tutte le versioni)
- Prova gas
- Calibrazione di IGC (non tutte le versioni)
17. Impostazioni della macchiana
- Torcia
- Service
- Lingua
- Informazioni
18. Arc Power (%)
Regolazione procedimento saldatura
MIG/MMA - Impostazione Processo
IT 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

GUIDA RAPIDA
SIGMA ONE
Menu - Trainafilo
1. Home/return
Ritorna al pannello di controllo standard.
2. Avanzamento filo avanti
3. Avanzamento filo indietro
4. Prova gas
5. Visualizzazione
dell’informazioni sul trainafilo
1. Home/return
Ritorna al pannello di controllo standard.
2. Selezione menu
- Registrazione errori
- Modulo di potenza
- Trainafilo
- Raffreddamento
- Data e ora
- Reset impostazione di fabbrica
Menu - Service
1. Home/return
Ritorna al pannello di controllo standard.
2. Modalità pulsante torcia
Selezione 2 tempi/4tempi.
3. Selezione tipo di torcia
Tipo di torcia.
Menu - Torcia
5
4
2
1
3
1
2
2
1
3

QUICKGUIDE
SIGMA ONE
1. Instellen lasstroom
2. Tonen van de lasstroom
3. Tonen van draadsnelheid (m/min)
4. Weergave van
stroom/overdrachtsmodus:
- kortsluitbooggebied
- overgangsgebied (risico op spatten)
- sproeibooggebied
5. Tonen van materiaaldikte
6. Weergave van de booglengte /
vorm van lasrups
7. Instellen lasspanning
Draai de besturingsknop om de gewenste
lasspanning in te stellen.
8. Tonen van de lasspanning
9. Tonen van +/- fijnregeling spanning
10. Tonen van geselecteerde programma
11. Selecteer programma
Materiaal - draaddiameter - gas.
12. Pulslassen
Pulsmig lassen aan/uit (niet op alle versies).
13. Functie selecteren Aan/Uit
- Spot
Lassen met gedefinieerde spottijd
- DUO PlusTM
Pulseren van de draad in combinatie met
synergisch MIG.
14. Instellen smoorspoel
15. Geheugenfunctie
5 voorkeursinstellingen.
16. Menu
Standaard besturingspaneel MIG/MMA
1. Instellen parameters
Draai de besturingsknop om de gewenste
parameterwaarde in te stellen.
2. Geselecteerde lasparameter
Draai de besturingsknop om de gewenste
lasparameter in te stellen.
3. Gasvoorstroom (sec.)
4. Softstart (m/min)
5. Hotstart (%)
6. Hotstarttijd (sec.)
7. Kratervuller (sec.)
8. Eindstroomtijd (sec.)
9. Eindstroom (%)
10. Gasnastroom (sec.)
11. Hechtlastijd (sec.)
12. Ingestelde lasstroom/voltage/proces
13. Terug
Terug naar menu.
14. Functie-instellingen
Selecteren tussen:
- Spot
- DUO PlusTM
Functieparameters instellen
15. Fabrieksinstellingen terughalen
Reset de gekozen programma naar de
fabrieksinstellingen.
16. Gas
- Instellen handmatig gas/IGC (Intelligent
Gas Control) (niet op alle versies)
- Gastest
- Kalibratie van IGC (niet op alle versies)
17. Machine instellingen
- Toorts
- Service
- Taal
- Info
18. Arc Power (%)
Instellen lasproces MIG/MMA -
Proces instellen
Migatronic Nederland B.V. • Ericssonstraat 2 • 5121 ML Rijen
Tel. [phone] • Email [email protected] • Homepage www.migatronic.nl
NL 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

QUICKGUIDE
SIGMA ONE
Menu - Draadaanvoerunit
1. Home/terug
Terug naar standaard besturingspaneel.
2. Draadtransport voorwaarts
3. Draadtransport achterwaarts
4. Gastest
5. Weergave van
draadaanvoerinformatie
1. Home/terug
Terug naar standaard besturingspaneel.
2. Selectie menu
- Foutenlog
- Stroombron
- Draadaanvoerunit
- Waterkoeling
- Tijd & datum
- Reset naar de fabrieksinstellingen
Menu - Service
1. Home/terug
Terug naar standaard besturingspaneel.
2. Selecteren functie toortsschakelaar
2-takt/4-takt schakelmodus.
3. Selecteer type toorts
Toorts type.
Menu - Toorts
5
4
2
1
3
1
2
2
1
3

GUIDE RAPIDE
SIGMA ONE
1. Réglage du courant de soudage
2. Affichage du courant de soudage
3. Affichage de la vitesse de dévidage
4. Affichage du mode
du courant/de transfert:
- transfert par court-circuit
- transfert globulaire (risque de projections)
- transfert par pulvérisation
5. Affichage de l’épaisseur de matériau
6. Affichage de la longueur d’arc/
forme du cordon
7. Réglage de la tension de soudage
Tourner le bouton de réglage sur la tension
de soudage souhaitée.
8. Affichage de la tension de soudage
9. Affichage du réglage
de la tension (+/-)
10. Affichage du programme sélectionnée
11. Sélection du programme
Matériau - diamètre de fil - gaz.
12. Soudage pulsé
Soudage MIG à courant pulsé -
marche/arrêt (disponible sur certains
modèles uniquement).
13. Sélection de fonction On/Off
- Pointage (temps défini)
- DUO PlusTM
Variation du courant de soudage en
fonction du programme MIG synergique.
14. Réglage de l’arc
15. Fonction de mémorisation
5 paramètres préférés.
16. Menu
Panneau de commande standard
MIG/MMA
1. Réglage des paramètres
Tourner le bouton de réglage sur la valeur
souhaitée.
2. Sélection du paramètre de soudage
Tourner le bouton de réglage sur le
paramètre de soudage souhaité.
3. Pré-gaz (s)
4. Amorçage progressif (m/min)
5. Démarrage à chaud (%)
6. Temps de démarrage à chaud (s)
7. Évanouissement (s)
8. Temps d’arrêt courant (s)
9. Arrêt courant (%)
10. Post-gaz (s)
11. Temps de pointage (s)
12. Courant réglé/tension/processus
13. Retour
Retour au menu.
14. Paramètres de fonction
Sélection entre :
- Pointage
- DUO PlusTM
Réglage des paramètres de fonction.
15. Rappel des réglages d’usine
Réinitialiser les programmes choisis à la
valeur des réglages d’usine.
16. Gaz
- Réglage manuel du gaz/IGC (disponible sur
certains modèles uniquement)
- Test gaz
- Calibrage IGC (disponible sur certains
modèles uniquement)
17. Paramètres de la machine
- Torche
- Service
- Langue
- À propos de
18. Puissance de l’arc (%)
Réglage du procédé de soudage
MIG/MMA - Configuration du procédé
F 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11 6
12
13
52
18
1
15
17

GUIDE RAPIDE
SIGMA ONE
Menu - Dévidoir
1. Page d’accueil/retour
Retour au panneau de commande standard.
2. Déroulement du fil
3. Enroulement du fil
4. Test gaz
5. Affichage des données du dévidoir
1. Page d’accueil/retour
Retour au panneau de commande standard.
2. Sélection du menu
- Journal des erreurs
- Module d’alimentation
- Dévidoir
- Refroidissement par eau
- Heure et date
- Réinitialiser à la valeur des réglages d’usine
Menu - Service
1. Page d’accueil/retour
Retour au panneau de commande standard.
2. Sélection du mode gâchette
2 temps/4 temps mode gâchette.
3. Sélection du type de torche
Type de torche.
Menu - Torche
5
4
2
1
3
1
2
2
1
3

GUÍA RÁPIDA
SIGMA ONE
1. Ajuste de la corriente de soldadura
2. Visualización
de la corriente de soldadura
3. Visualización
de la velocidad de hilo (m/min)
4. Visualización del modo
de corriente/transferencia:
- transferencia spray
- transferencia globular (riesgo de
proyecciones)
- transferencia spray
5. Visualización
del espesor de material
6. Visualización de longitud de arco/
forma del cordon soldado
7. Ajuste del voltaje de soldadura
Gire el botón de control para fijar el voltaje de
soldadura deseado.
8. Visualización del voltaje de soldadura
9. Visualización de +/- ajuste de voltaje
10. Visualización del programa
11. Selección de programa
Material - Diámetro hilo - gas.
12. Soldadura pulsada
Soldadura MIG pulsada on/off
(no en todas las versiones).
13. Seleccionar función On/Off
- Puntos
Soldadura definida en tiempo de puntos
- DUO PlusTM
Pulsación del hilo en conexión con MIG
sinérgico.
14. Ajuste de arco
15. Función Memoria
5 configuraciones preferidas.
16. Menu
Panel de control estándar MIG/MMA
1. Ajuste de parámetros
Gire el botón de control para ajustar el valor
del parámetro deseado.
2. Selección del parámetro de soldadura
Gire el botón de control para seleccionar el
parámetro de soldadura deseado.
3. Pre-gas (sec.)
4. Inicio suave (m/min)
5. Inicio caliente (%)
6. Tiempo de inicio caliente (sec.)
7. Rampa (sec.)
8. Tiempo de amperios finales (sec.)
9. Amperios finales (%)
10. Post-gas (sec.)
11. Tiempo de puntos (sec.)
12. Ajuste de corriente/voltaje/proceso
13. Retorno
Vuelve al menú.
14. Configuración de Función
Seleccionar entre:
- Punto
- DUO PlusTM
Parámetros de configuración de función.
15. Reconfiguración a los ajustes de fábrica
Restablecer el programa elegido a los ajustes
de fábrica.
16. Gas
- Ajuste manual del gas/IGC
(no en todas las versiones)
- Gastest
- Calibración de IGC (no en todas las versiones)
17. Configuración de la máquina
- Antorcha
- Servicio
- Idioma
- Acerca de
18. Potencia de Arco (%)
Ajuste del proceso de soldadura MIG/MAG
Proceso de ajuste inicial
ES 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

GUÍA RÁPIDA
SIGMA ONE
Menu - Alimentador de hilo
1. Inicio/retorno
Vuelve al panel de control estándar.
2. Avance del hilo
3. Retroceso del hilo
4. Gastest
5. Visualización de información
del alimentador de hilo
1. Inicio/retorno
Vuelve al panel de control estándar.
2. Seleccionar menu
- Registro de errores
- Módulo de potencia
- Alimentador de hilo
- Refrigeración de agua
- Hora & fecha
- Establecer a los ajustes de fábrica
Menu - Service
1. Inicio/retorno
Vuelve al panel de control estándar.
2. Seleción del modo gatillo
Modo gatillo 2-tiempos/4-tiempos.
3. Selecionar tipo de antorcha
Tipo de antorcha.
Menu - Antorcha
5
4
2
1
3
1
2
2
1
3

RYCHLÝ PRŮVODCE
SIGMA ONE
1. Nastavení svařovacího proudu
2. Zobrazení svařovacího proudu
3. Zobrazení rychlosti
podávání (m/min)
4. Zobrazení napětí/typu přenosu:
- zkratový přenos
- globulární přenos (nebezpeční rozstřiku)
- sprchový přenos
5. Zobrazení tloušťky materiálu
6. Zobrazení délky oblouku /
typu přenosu
7. Natavení svařovacího napětí
Otáčením knoflíku nastavte požadované
svařovací napětí.
8. Zobrazení svařovacího napětí
9. Zobrazení +/- doladění
svařovacího napětí
10. Zobrazení vybraného programu
11. Výběr programu
Materiál - průměr drátu - plyn.
12. Impulsní svařování
MIG impulsní svařování zapnuto/vypnuto
(ne u všech variant).
13. Výběr funkcí On/Off
- Bodování
Svařování po definovaný čas
- DUO PlusTM
Pulsace podávání drátu při synergickém
MIG svařování.
14. Tvrdost zdroje
15. Paměť
5 oblíbených nastavení.
16. Menu
Standardní řídící panel MIG/MMA
1. Nastavení parametrů
Otáčením knoflíku nastavte velikost
vybraného parametu.
2. Volba svařovacíh parametrů
Otáčením knoflíku vyberte požadovaný
parameter.
3. Předfuk plynu (s)
4. Měkký start (m/min)
5. Horký start, proud (%)
6. Horký start, čas (s)
7. Zaplňování koncového kráteru (s)
8. Doba zhasínání (s)
9. Zhasínací proud (%)
10. Dofuk plynu (s)
11. Čas bodu (s)
12. Zvolený proud / napětí / process
13. Návrat
Návrat do menu.
14. Nastavení funkcí
Výběr mezi:
- Bodování
- DUO PlusTM
Nastavení parametrů funkcí
15. Návrat do továrního nastavení
Resetování vybraného programu do
továrního nastavení.
16. Plyn
- Nastavení průtoku plynu manuální/IGC
(ne u všech variant)
- Plynový test
- Kalibrace IGC (ne u všech variant)
17. Nastavení stroje
- Hořáku
- Servis
- Jazyka
- Informace
18. Arc Power (%)
Nastavení svařovacího procesu -
MIG/MMA
CZ 50113817
1
2
34
5
67
8
9
10
11
12
13
14
15
16
17
3
12 9
10
11
13
4
5
6
14
15
8
1
2
7
16
1
2
16
10
8
15
11
6
12
13
52
18
1
15
17

RYCHLÝ PRŮVODCE
SIGMA ONE
Menu - Podavač
1. Domů / návrat
Návrat ke standardnímu řídícímu panelu.
2. Zavádění drátu vpřed
3. Zavádění drátu zpět
4. Plynový test
5. Zobrazení informace o podavači
1. Domů / návrat
Návrat ke standardnímu řídícímu panelu.
2. Nabídka pro výběr
- Výpis poruch
- Zdroj
- Podavač
- Vodní chlazení
- Čas & datum
- Reset do továrního nastavení
Menu - Servis
1. Domů / návrat
Návrat ke standardnímu řídícímu panelu.
2. Výběr spínání
2-takt/4-takt.
3. Výběr druhu hořáku
Druh hořáku.
Menu - Hořáku
5
4
2
1
3
1
2
2
1
3
