Migatronic FOCUS TIG 160 DC HP PFC User manual

QUICKGUIDE
FOCUS TIG 160 DC HP
DK
50113754

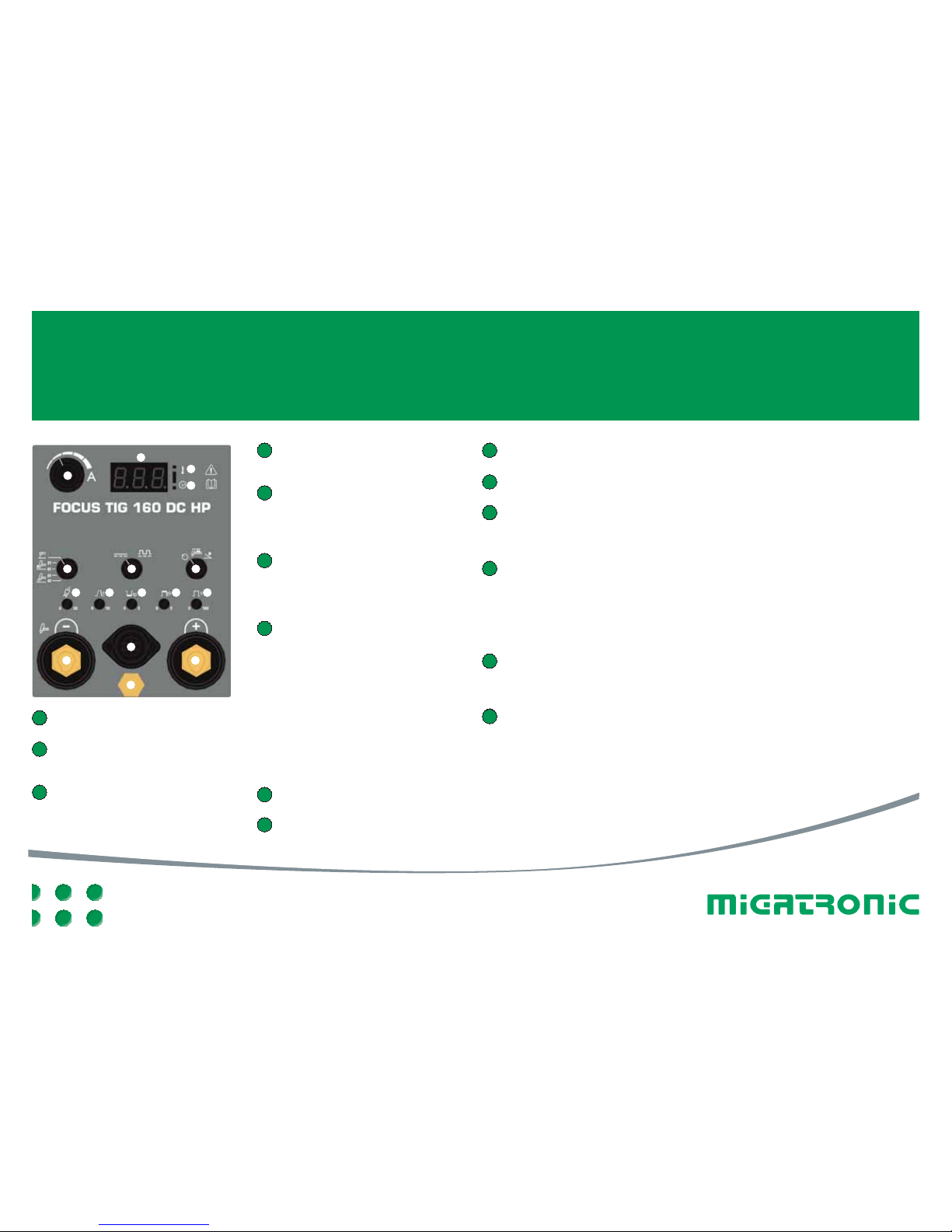

QUICKGUIDE FOCUS TIG 160 DC HP
1Svejsestrøm
Svejsestrømmen er justerbar fra 10A til
160A.
2 Digitalt display
Viser indstillet/aktuel svejsestrøm.
3 Overophedning
Diode lyser, hvis maskinen er overop-
hedet.
Maskinen tilkobler automatisk efter en
kort køleperiode.
4Svejsespænding
Diode lyser af sikkerhedshensyn, når
der er spænding på elektrode eller
TIG brænder.
5Funktionsknap
Vælg mellem MMA eller TIG svejsning,
HF- eller LIFTIG®tænding og 2-takt
eller 4-takt ved TIG svejsning.
6Pulssvejsning
Vælg mellem normal svejsning uden
puls eller pulssvejsning.
Ved pulssvejsning skal pulsstrømtid,
basisstrømtid og basisstrøm indstilles.
7Strømindstilling
Intern betjening: Drejeknappen ved
displayet anvendes til indstilling af
svejsestrøm.
Brænderbetjening: Regulering af
svejsestrøm fra TIG brænder.
Den maksimale svejsestrøm, der ønskes
mulig fra TIG brænderen, angives som
ved intern indstilling.
Fjernbetjening: Regulering af svejse-
strøm med fodpedal.
Den maksimale svejsestrøm, der ønskes
mulig fra fodpedalen, angives som ved
intern indstilling.
Når fodpedal tilsluttes, skal maskinen
altid være i 2-takt mode.
8 Gasefterstrømning
Indstilles fra 0 til 30 sek.
9 Slope-down
Indstilles fra 0 til 10 sek.
10 Basisstrømtid
Indstilles fra 0,003 til 2 sek.
11 Pulsstrømtid
Indstilles fra 0,003 til 2 sek.
12 Basisstrøm
Indstilles i procent (0-100 %) af den
indstillede pulsstrøm
(Pulsstrøm = indstillet svejsestrøm).
13 +/- polaritet
Stel- og elektrodekabler tilsluttes
plus eller minus polaritet, afhængig
af elektrodetype. Ved brug af TIG
brænder med manuel gasregulering
tilsluttes denne altid minus polaritet.
14 7 polet stik
Tilslutning til TIG brænderens signal-
kabel eller til brug for fjernkontrol via
fodpedal eller MMA stavregulering.
15 Lynkobling til beskyttelsesgas
Udtag til brug for tilslutning af TIG
brænderens gasslange.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

QUICKGUIDE
FOCUS TIG 160 DC HP
UK
50113754

QUICKGUIDE FOCUS TIG 160 DC HP
1Welding current
Adjustable from 10A to 160A.
2 Digital display
Display of the set/actual welding
current.
3 Overheating
The LED shines if the machine is
overheated. The machine reconnects
automatically.
4Welding voltage
The LED shines for safety reasons when
the electrode or TIG torch is under
voltage.
5Function switch
Choose between MMA or TIG welding,
HF or LIFTIG®ignition, and 2-times or
4-times ignition in TIG welding.
6Pulse welding
Choose between TIG welding with
pulse or without pulse. In pulse
welding, set the pulse current time,
base current time and base current.
7Setting welding current
Internal control: Turn the control
knob at the display to set the welding
current.
Torch control: Set the welding current
on the TIG torch. Use the control knob
at the display to set the max. welding
current.
Remote control: Set the welding
current by means of the foot control
unit. Use the control knob at the
display to set the max. welding
current. When the foot control unit is
connected, the machine must always
be in 2-times mode.
8 Gas post-flow
Adjustable from 0 to 30 seconds.
9 Slope-down
Adjustable from 0 to 10 seconds.
10 Base current time
Adjustable from 0.003 to 2 seconds.
11 Pulse current time
Adjustable from 0.003 to 2 seconds.
12 Base current
Adjustable from 0-100% of the set
pulse current (pulse current = set
welding current).
13 Plus/minus polarity
Connect earth cable and electrode
cable to plus or minus polarity,
depending on electrode type. A TIG
torch with manual gas adjustment
should always be connected to minus
polarity.
14 7 pole plug
For connection of the TIG torch signal
cable or foot control unit or MMA
pocket control unit.
15 Gas connection
Outlet for connection of the gas hose
of the TIG torch.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

QUICKGUIDE
FOCUS TIG 160 DC HP
DE
50113754

QUICKGUIDE FOCUS TIG 160 DC HP
1Schweißstrom
Der Schweißstrom ist von 10A bis 160A
einstellbar.
2Digitalanzeige
Anzeige des eingestellten/
tatsächlichen Schweißstroms.
3Überhitzung
Die LED leuchtet, wenn die Maschine
überlastet ist.
Nach kurzer Abkühlphase schaltet die
Maschine automatisch wieder ein.
4Schweißspannung
Aus Sicherheitsgründen leuchtet die
LED immer, wenn Spannung an der
Elektrode oder am WIG-Schweiß-
brenner anliegt.
5Wahlschalter
Sie wählen hier zwischen E-Hand-
schweißen oder WIG-Schweißen,
HF- oder LIFTIG®-Zündung und
2-Takt oder 4-Takt Zündung beim
WIG-Schweißen.
6Pulsschweißen
Umschalter: Schweißen mit/ohne Puls.
Beim Pulsschweißen sind Pulsstromzeit,
Grundstromzeit und Grundstrom ein-
zustellen.
7Wahlschalter für Schweißstrom-
einstellung
Interne Regelung: Einstellung des
Schweißstroms mittels des Drehknopfs
am Display.
Brennerregelung: Regelung des
Schweißstroms vom WIG-Schweiß-
brenner aus. Einstellung des maxi-
malen Schweißstroms mittels des
Drehknopfs am Display.
Fernregelung: Regelung des
Schweißstroms mit einem Fussfern-
regler. Einstellung des maximalen
Schweißstroms mittels des Drehknopfs
am Display.
Beim Einsatz des Fussfernreglers muss
die Maschine immer in 2-Takt Modus
sein.
8Gasnachströmung
Von 0 bis 30 Sekunden einstellbar.
9Stromabsenkung
Von 0 bis 10 Sekunden einstellbar.
10 Grundstromzeit
Von 0,003 bis 2 Sekunden einstellbar.
11 Pulsstromzeit
Von 0,003 bis 2 Sekunden einstellbar.
12 Grundstrom
Von 0-100% des eingestellten
Pulsstroms (Pulsstrom = eingestellter
Schweißstrom) einstellbar.
13 Plus/Minus-Polarität
Anschluss der Masse- und Elektroden-
kabel an Plus- oder Minus-Polarität, je
nach Elektrodentyp. Ein WIG-
Schweißbrenner mit manueller Gas-
regelung muss immer an Minus-Pola-
rität angeschlossen werden.
14 7-poliger Stecker
Zum Anschluss des Signalkabels des
WIG-Schweißbrenners oder zum
Gebrauch von Fernregelung mit
Fussregler oder MMA-Stabregler.
15 Gasanschluss
Steckdose zum Anschluss des Gas-
schlauchs des WIG-Schweißbrenners.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

QUICKGUIDE
FOCUS TIG 160 DC HP
SE
50113754

QUICKGUIDE FOCUS TIG 160 DC HP
1Svetsström
Svetsströmmen är justerbar från 10 A
till 160A.
2Digital display
Visar inställd/aktuell svetsström
3Överhettning
Dioden lyser om maskinen är över-
hettad. Maskinen startar automatiskt
igen efter en kort nedkylningsperiod.
4Svetsspänning
Dioden lyser av säkerhetsskäl när det
finns spänning på elektroden eller TIG-
brännaren.
5Funktionsknapp
Välj mellan MMA eller TIG svetsning,
HF- eller LIFTIG®tändning och 2-takt
eller 4-takt vid TIG svetsning
6Pulssvetsning
Val mellan normal svetsning utan puls
eller pulssvetsning.
Vid pulssvetsning skall pulsströmtid,
basströmtid och basström ställas in.
7Ströminställning
Intern styrning: Vridknappen vid
displayen används för inställning av
svetsström.
Brännarstyrning: Reglering av svets-
ström från TIG-brännaren
Den maximala svetsströmmen som ön-
skas möjlig från TIG-brännaren anges
som vid intern inställning.
Fjärrstyrning: Reglering av svetström
med fotpedal.
Den maximala svetsströmmen som ön-
skas möjlig från fotpedalen anges som
vid intern inställning.
När fotpedalen ansluts kommer maski-
nen alltid vara i 2-takts läge.
8Gasefterströmning
Ställs in från 0 till 30 sek.
9Slope-down
Ställs in från 0 till 10 sek.
10 Basströmtid
Ställs in från 0,003 till 2 sek
11 Pulsströmtid
Ställs in från 0,003 till 2 sek.
12 Basström
Ställs in i procent (0-100%) av den
inställda pulsströmmen
(Pulsström = inställd svetsström).
13 +/- polaritet
Återledar- och elektrodkabel ansluts
plus eller minuspolaritet, beroende på
elektrodtyp. Vid användning av TIG
brännare med manuell gareglering
ansluts denna alltid till minus polaritet.
14 7 polig kontakt
Anslutning till TIG brännarens signal-
kabel eller till användning av fjärrkon-
troll via fotpedal eller MMA stavregle-
ring.
15 Snabbkoppling till skyddsgas
Uttag för anslutning av TIG brännarens
gasslang.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

QUICKGUIDE
FOCUS TIG 160 DC HP
NL
50113754 0LJDWURQLF1HG%9Ě+DOOHQZHJĚ&7%HVW
7HOĚ)D[Ě(PDLOLQIR#PLJDWURQLFQOĚ+RPHSDJHZZZPLJDWURQLFQO

QUICKGUIDE FOCUS TIG 160 DC HP
1Lasstroom
 5HJHOEDDUYDQ$WRW$
2 Digitaal display
 7RQHQYDQLQJHVWHOGHDFWXHOHODV
VWURRP
3 Oververhitting
 'H/('OLFKWRSZDQQHHUGHPDFKLQH
RYHUYHUKLWLV'HPDFKLQHKHUVWDUW
DXWRPDWLVFK
4Lasspanning
 'H/('OLFKWXLWYHLOLJKHLGVUHGHQHQRS
ZDQQHHUHURSGH7,*WRRUWVRI
HOHNWURGHVSDQQLQJVWDDW
5Functieschakelaar
 .LH]HQWXVVHQ7,*RI00$ODVVHQ+)
RI/,)7,*RQWVWHNLQJHQWDFWRI
WDFWRQWVWHNLQJELMKHW7,*ODVVHQ
6Pulslassen
 .LHVWXVVHQP¿WRI]RQGHUSXOVODVVHQ
,QSXOVODVVHQVWHOGHSXOVWLMGLQEDVLV
WLMGHQEDVLVVWURRP
7Instellen lasstroom
Interne bediening: 6WHOGHODVVWURRPLQ
PHWGHJURWHGUDDLNQRSRSKHWGLVSOD\
Toortsregeling: 6WHOGHODVVWURRPLQ
RSGH7,*WRRUWV6WHOPHWGHJURWH
GUDDLNQRSRSKHWGLVSOD\GHPD[LPDOH
VWURRPLQ
Afstandsbediening: 6WHOGHODVVWURRP
LQGRRUPLGGHOYDQGHYRHWDIVWDQGVEH
GLHQLQJ6WHOPHWGHJURWHGUDDLNQRS
RSKHWGLVSOD\GHPD[LPDOHVWURRPLQ
:DQQHHUGHYRHWSHGDDODDQJHVORWHQLV
VWDDWGH]HDOWLMGLQWDFW
8 Gasnastroom
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
9 Downslope
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
10 Basistijd
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
11 Pulstijd
 ,QWHVWHOOHQYDQWRWVHFRQGHQ
12 Basisstroom
 ,QWHVWHOOHQYDQYDQGH
LQJHVWHOGHODVVWURRPSXOVVWURRP 
LQJHVWHOGHODVVWURRP
13 Plus/min polariteit
 6OXLWDIKDQNHOLMNYDQKHWHOHNWURGH
W\SHGHDDUGHQODVNDEHODDQGHSOXV
RIPLQSRRO(HQ7,*WRRUWVPHWHHQ
PHFKDQLVFKHJDVNOHSPRHWDOWLMGDDQ
GHPLQSRRODDQJHVORWHQZRUGHQ
14 7-polige plug
 9RRUGHDDQVOXLWLQJYDQKHW7,*
WRRUWVVLJQDDOYRHWSHGDDORIHOHNWURGH
DIVWDQGVEHGLHQLQJ
15 Gasaansluiting
 $DQVOXLWLQJYRRUGHJDVVODQJYDQGH
7,*WRRUWV
3
4
11 
1

57
9 10
15
13 13
14

GUIDA RAPIDA
FOCUS TIG 160 DC HP
IT
50113754

GUIDA RAPIDA FOCUS TIG 160 DC HP
1Corrente di saldatura
Regolabile da 10 a 160A
2Display digitale
Mostra i valori impostato e reale della
corrente
3Surriscaldamento
Il LED si accende in caso di surriscalda-
mento della macchina. La macchina si
ricollega automaticamente
4Tensione di saldatura
Il LED si accende per ragioni di
sicurezza quando vi sia tensione
all’elettrodo o alla torcia TIG
5Selettore funzioni
Permette di scegliere tra saldatura
MMA e TIG, innesco HF o Liftig e
2/4 tempi
6Saldatura pulsata
Per selezionare saldatura senza o con
pulsazione. In saldatura pulsata
permette di impostare tempi di
picco e di base e corrente di base
7Regolazione della corrente di
saldatura
Controllo da pannello: Girare la mano-
pola e leggere la corrente impostata
sul display
Controllo da torcia: La regolazione
viene fatta tramite il potenziometro
sulla torcia. La manopola sul pannello
frontale permette di impostare la
corrente massima
Controllo a distanza: La corrente viene
regolata tramite il pedale. La manopo-
la sul pannello permette di impostare
la corrente massima. Con il pedale
collegato la macchina lavora solo in 2
tempi
8Postgas
Regolabile da 0 a 30 sec
9Rampa di discesa
Regolabile da 0 a 10 sec
10 Tempo di base
Regolabile da 0,003 a 2 sec
11 Tempo di picco
Regolabile da 0,003 a 2 sec
12 Corrente di base
Regolabile da 0 a 100% della corrente
di picco (corrente di picco = corrente
impostata).
13 Polarità Più/Meno
Collegare il cavo di massa ed il porta-
elettrodo alle polarità indicate per
il tipo di elettrodo. La torcia TIG va
sempre collegata alla polarità negativa
14 Connettore 7 poli
Per il collegamento dei segnali della
torcia TIG o del pedale o del comando
a distanza in MMA
15 Collegamento gas
Attacco per il collegamento del tubo
gas della torcia TIG
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

GUIDE RAPIDE
FOCUS TIG 160 DC HP
FR
50113754

GUIDE RAPIDE FOCUS TIG 160 DC HP
1Courant de soudage
Réglable de 10A à 160A
2Afficheur numérique
Affichage du courant de soudage
réglé/réel.
3 Surchauffe
La LED est allumée en cas de sur-
chauffe de la machine. La machine se
reconnecte automatiquement après
refroidissement.
4 Tension de soudage
La LED est allumée par mesure de
sécurité lorsque l’électrode ou la
torche TIG est sous tension.
5Interrupteur procédé de soudage
Choix possible entre soudage MMA ou
TIG, amorçage HF ou LIFTIG®en
soudage TIG et mode gâchette
2 temps ou 4 temps en soudage TIG.
6Soudage pulsé
Choix possible entre soudage TIG avec
ou sans fonction pulsé. En soudage
pulsé, régler le temps de courant
pulsé, le temps de courant de base et
le % courant de base.
7Réglage du courant de soudage
Commande sur le générateur:
Tourner le bouton de commande sous
l’afficheur afin de régler le courant de
soudage.
Commande sur la torche: Régler le
courant de soudage sur la torche TIG.
Tourner le bouton de commande sous
l’afficheur afin de régler le courant de
soudage max.
Télécommande: Régler le courant de
soudage à l’aide de l’unité de
commande au pied. Tourner le bouton
de commande sous l’afficheur afin de
régler le courant de soudage max.
Lorsque l’unité de commande au pied
est connectée, la machine doit
toujours être en mode 2 temps.
8Réglage Post-gaz
Réglable de 0 à 30 secondes.
9Réglage évanouissement
Réglable de 0 à 10 secondes.
10 Temps de courant de base
Réglable de 0,003 à 2 secondes.
11 Temps de courant pulsé
Réglable de 0,003 à 2 secondes.
12 Courant de base
Réglable de 0 à 100% du courant pulsé
réglé (courant pulsé = courant de
soudage réglé).
13 Polarité positive/négative
Connecter le câble de terre et le câble
d’électrode à la polarité positive ou
négative en fonction du type
d’électrode. Une torche TIG avec
réglage manuel du gaz doit toujours
être connectée à la polarité négative.
14 Fiche 7 pôles
Pour la connexion du câble de signaux
de la torche TIG, de l’unité de
commande au pied ou de l’unité de
commande de poche MMA.
15 Branchement gaz
Sortie pour le branchement du tuyau
d’alimentation de gaz de la torche TIG.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

FOCUS TIG 160 DC HP
PIKAKÄYTTÖOHJE
FI
50113754

FOCUS TIG 160 DC HP PIKAKÄYTTÖOHJE
1Hitsausvirta
Säädettävissä 10 A-160 A.
2 Digitaalinäyttö
Näyttää säädetyn/tämänhetkisen hit-
sausvirran.
3 Ylikuumeneminen
Merkkivalo syttyy, jos laite
ylikuumenee. Laite käynnistyy
automaattisesti uudelleen jäähtymisen
jälkeen.
4Hitsausjännite
Merkkivalo syttyy, kun hitsauspuikossa
tai TIG-polttimessa on alijännite.
5Toimintokytkin
Voit valita joko MMA- tai TIG-hit-
sauksen, HF- tai LIFTIG®-sytytyksen
TIG-hitsauksessa, ja kaksi- tai nelitahti-
hitsauksen TIG-hitsauksessa.
6Pulssihitsaus
Voit valita TIG-hitsauksen joko pulssia
käyttäen tai ilman pulssia. Kun käytät
pulssihitsausta, säädä pulssivirta-aika,
perusvirta-aika ja perusvirta.
7Hitsausvirran säätö
Paneeliohjaus: Aseta hitsausvirta
kääntämällä näytön säätönuppia.
Poltinohjaus: Aseta hitsausvirta TIG-
polttimesta. Aseta suurin mahdollinen
hitsausvirta kääntämällä näytön
säätönuppia.
Etäohjaus: Aseta hitsausvirta
jalkapolkimen avulla. Aseta suurin
mahdollinen hitsausvirta kääntämällä
näytön säätö-nuppia. Kun jalkapoljin
on käytössä, laitteessa on käytettävä
2-tahti-toimintoa.
8 Kaasun jälkivirtaus
Säädettävissä 0–30 sekuntiin.
9 Slope-down
Säädettävissä 0–10 sekuntiin.
10 Perusvirta-aika
Säädettävissä 0,003–2 sekuntiin.
11 Pulssivirta-aika
Säädettävissä 0,003–2 sekuntiin.
12 Perusvirta
Säädettävissä 0–100 %:iin valitusta
pulssivirrasta (pulssivirta = valittu hit-
sausvirta).
13 Plus-/miinusnapaisuus
Kytke maadoituskaapeli ja hitsaus-
puikkokaapeli plus- tai miinus-
napaisuuteen hitsauspuikkotyypistä
riippuen. TIG-poltin, jossa on
manuaalinen kaasunsäätö, tulisi aina
kytkeä miinusnapaan.
14 7 -napainen pistoke
TIG-polttimen signaalikaapelin, jalka-
ohjaimen tai MMA-kaukosäätinen
kytkemistä varten.
15 Kaasun yhdistäminen
Liitäntä TIG-polttimen kaasuletkua
varten.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

50113754
RYCHLÝ PRŮVODCE
FOCUS TIG 160 DC HP
CZ

RYCHLÝ PRŮVODCE FOCUS TIG 160 DC HP
1Svařovací proud
Nastavitelný v rozsahu 10 – 160A.
2Digitální displej
Zobrazuje nastavený / aktuální
svařovací proud.
3Kontrolka přehřátí
LED dioda se rozsvítí při přehřátí
stroje.
Po vychladnutí je stroj znovu připraven
k použití.
4Svařovací napětí
Varovná LED dioda se rozsvítí vždy,
když je elektroda nebo TIG hořák pod
napětím.
5Přepínač režimů
Slouží k přepínání mezi MMA a TIG
svařováním, HF nebo LIFTIG®zapalo-
váním a 2-taktním nebo 4-taktním
spínáním z hořáku.
6Spínač pulsace
Přepíná mezi svařováním bez pulsu
nebo s pulsem.
7Nastavování svařovacího proudu
Z čelního panelu: Otáčejte potencio-
metrem, na displeji se zobrazuje
nastavený svařovací proud.
Z hořáku: Na čelním panelu nastavte
max. požadovaný proud.
Potenciometrem na hořáku nastavte
požadovaný svařovací proud.
Z dálkového regulátoru: Na čelním
panelu nastavte max. požadovaný
proud.
Po připojení dálkového regulátoru
pracuje zdroj vždy ve 2-taktním
režimu.
Nastavte dálkovým regulátorem
požadovaný svařovací proud.
8Dofuk plynu
Nastavitelný v rozsahu 0 – 10 s.
9Snižování proudu
Nastavitelné v rozsahu 0 – 10 s.
10 Doba bázového proudu
Nastavitelná v rozsahu 0,003 – 2 s.
11 Doba pulsního proudu
Nastavitelná v rozsahu 0,003 – 2 s.
12 Bázový proud
Nastavitelný v rozsahu 0 – 100 % nas-
taveného svařovacího (tedy pulsního)
proudu.
13 Konektory +/- pól
Elektrodový a zemnící kabel připojte
dle typu použité obalené elektrody.
TIG hořák připojte vždy k – pólu.
14 Konektor spínání a regulace
7 pólový
Slouží pro připojení TIG hořáku nebo
dálkového regulátoru.
15 Rychlospojka plynu
Rychlospojka pro připojení plynové
hadice TIG hořáku.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14

50113754
FOCUS TIG 160 DC HP
KEZELÉSI ÚTMUTATÓ
HU

FOCUS TIG 160 DC HP KEZELÉSI ÚTMUTATÓ
1Hegesztőáram
A hegesztőáram 10A-től 160A A-ig
állítható.
2Digitális kijelző
A beállított/tényleges hegesztőáram
kijelzője.
3Túlmelegedés
A LED világít, ha a gép túlterhelt.
Rövid visszahűlési fázis után a gép
automatikusan újra bekapcsol.
4Hegesztési feszültség
Biztonsági okból a LED mindig világít,
ha az elektróda, vagy AVI-kábelen
feszültség van.
5Választókapcsoló
Ezzel választhat elektróda, vagy
AVI, HF(nagyfrekvenciás)- vagy
LIFTIG®(elemeléses)-gyújtás és 2-vagy
4-ütemű hegesztés között.
6Impulzus hegesztés
Átkapcsoló: hegesztés impulzussal/a
nélkül. Impulzus hegesztésnél az
impulzusáram-időt, alapáram-időt és
alapáramot be kell állítani.
7Választókapcsoló hegesztőáram
beállításához
belső szabályzás: A hegesztőáram
beállítása a kijelzőn található
forgatógombbal.
pisztolyszabályzás: A hegesztőáram
állítása az AVI-pisztolyról történik. A
maximális hegesztőáram beállítása a
kijelzőn található forgatógombbal.
távszabályzás: A hegesztőáram állítása
lábsza-bályzóval történik. A maximális
hegesztőáram beállítása a kijelzőn
található forgatógombbal. Lábsza-
bályzó használatakor a gépnek mindig
2-ütemben kell lennie.
8 Gáz-utánáramlás
0-tól 30 mp-ig állítható.
9Áramlefutás
0-tól 10 mp-ig állítható.
10 alapáram-idő
0,003-tól 2 mp-ig állítható.
11 Impulzus-áram idő
0,003-tól 2 mp-ig állítható.
12 Alap-áram
A beállított impulzus-áram 0-100%-a
között állítható be (impulzus-áram =
beállított hegesztőáram).
13 Plusz/mínusz polaritás
A test és elektróda-kábelek
csatlakoztatása a plusz- vagy mínusz
pólusba, az elektróda típusa szerint
történik. Az AVI hegesztőkábelt
mindig a mínusz pólusba
csatlakoztatjuk.
14 7-pólusú csatlakozó
Az AVI-hegesztőkábel
vezérlőkábelének, vagy lábpedálos,
illetve MMA-rúdszabályzós távsza-
bályzójának csatlakoztatására.
15 Gázcsatlakozó
Gyorscsatlakozó az
AVI-hegesztőpisz-toly gáztömlőjének
csatlakoztatásá-hoz.
3
4
8 11 12
1
2
5 6 7
9 10
15
13 13
14
